MODE D'EMPLOI CL3701HTCH Clayton

Réfrigérateur a FROID ventile réfrigérateur - congélateur

Guide d'utilisation

CL3701HTCH

Avant d'utiliser cet appareil 2

Instructions de Sécurité 2

Recommandations : 3

Montage et mise en marche de l'appareil 4

Avant de brancher l'appareil 4

Réglage du thermostat 5

Accessoires 6

Indicateur de température 6

Le bac à glaçons; 8

Rangement des aliments 8

Remplacement de l'ampoule 10

Changement du sens d'ouverture de la porte 10

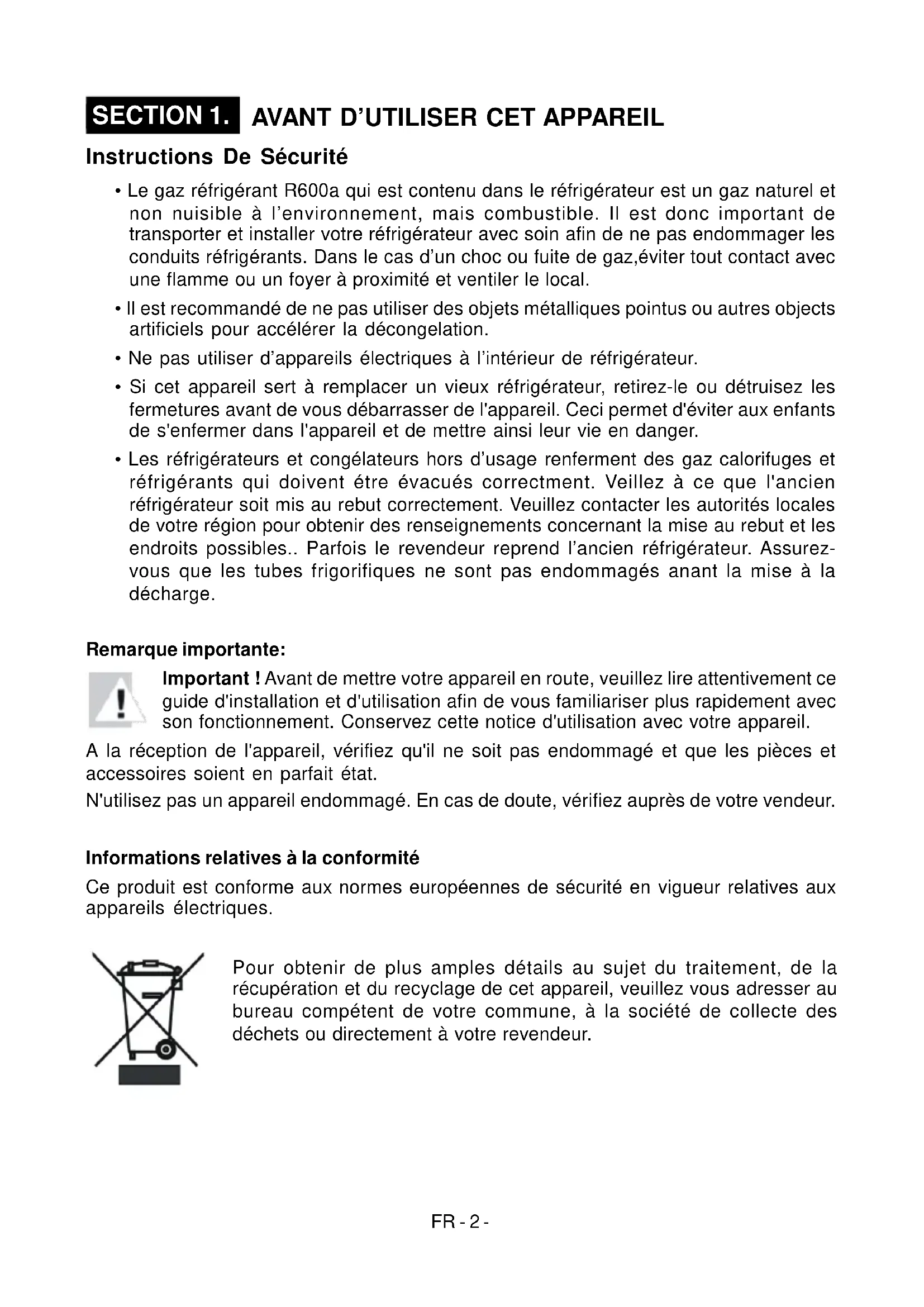

Instructions de sécurité

• Le gaz réfrigérant R600a qui est contenu dans le réfrigerateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigerateur avec soin afin de ne pas endommager les conduits réfrige-rants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objets artificiels pour accélérer la décongélation.
• Ne pas utiliser d'appareils électriques à l'intérieur du réfrigérateur.
• Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruisez les fermétures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
• Les réfrigerateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigérants qui doivent être évacués correctement. Veillez à ce que l'ancien réfrigerateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits possibles. Parfois le revendeur reprend l'ancien réfrigerateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés,nant la mise à la décharge.

Remarque importante:

Important! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil.

À la réception de l'appareil, vérifie qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état.

N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.

Informations relatives à la conformité

Ce produit est conforme aux normes européennes de sécurité en vigueur relatives aux appareils ELECTriques.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Avertissement : N'utilisez pas d'appareils mécaniques ou autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des aliments de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigerateur.

• Ne pas utiliser des adaptateurs ou joints qui pourraient provoquer le surchauffage ou l'incendie.
• Ne pas brancher sur la fiche des câbles abimés et courbés.
• Ne tordez pas et ne pliez pas les câbles.

• Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les rayons ou de se suspendre à la porte.
• Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets métalliques tranchants qui pourraient abîmer le corps du congélateur et causer des dommages irréversibles. Pour faire cela, utiliser un grattoir en plastique.
• Ne pas insérer la fiche dans la prise avec la main mouillée.
• Afin d'éviter le danger d'explosion des bouteilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.
• Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.
• Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brûlé ou blessé.
• Ne pas manger le givre sorti de la partie congélante.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un agent de maintenance ou une personne dûment qualifiée.

Montage et mise en marche de l'appareil

Avertissement! Cet appareil doit être branché à une borne de mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le cable d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé.

• Cet appareil est conçu pour fonctionner avec le courant secteur de 220-240 V et 50 Hz.
• Vous pouvez demander au service/agréé le montage et la mise en marche de l'appareil gratuitement.
• Avant de lemettre sous tension, vérifier que le voltage de votre maison soit identique à celui figurant sur l'étiquette de l'appareil.
• Dans le cas où la prise ne convient pas à la fiche du réfrigérateur, la remplacer par une autre qui convienne (minimum 16 A).
• Prévoir une prise ménagère pour la fiche. À défaut de celle-ci, il est recommandé d'appeler un électricien.
• Le producteur n'est pas responsable de la réparation d'une panne existant déjà dans la ligne de terre.
• Ne pas exposer l'appareil directement aux rayons du soleil.
• Voiture réfrigérateur ne devrait pas s'utiliser à l'air ouvert et être exposé à la pluie.
• Le réfrigerateur doit être installé à l'écart de toutes sources de chaleur; prévoir un endroit permettant une ventilation d'air suffisante et une distance de 50 cm quand il s'agit des radiateurs, poèles à gaz et à charbon, de 2 cm au minimum quand il s'agit des poèles electriques.
• D Dans le cas où le réfrigerateur est installé près d'un autre réfrigerateur ou d'un congélateur, prévoir une distance d'au moins 2 cm pour éviter la condensation.
• Ne rien poser de lourd sur l'appareil.
• Installez votre réfrigérateur à la façon de laisser un espace de 15 centimètres au-dessus.
• L'appareil doit être fixé soignement sur une surface plane. Sur des surfaces inclinées, utiliser les deux pieds avant afin de balancer l'équilibre.
• Nettoyer les accessoires extérieurs et intérieurs à l'eau tiède additionnée d'une petite cuillère de bicarbonate. Remettre en place les accessoires après les avoir essuyés soigneusement.

Avant de brancher l'appareil

• Attendez 3 heures avant de brancher l'appareil, afin de garantir des performances optimales.
• Notre appareil neuf peut avoir une odeur particulière. Celle-ci disparaîtra une fois qu'il commencera à se refroidir.

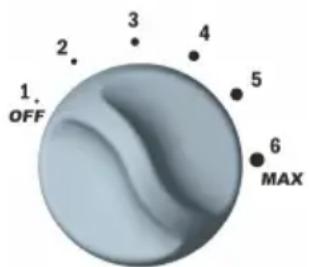

Réglage du thermostat

THERMOSTAT DU CONGELATEUR

THERMOSTAT DU REFRIGERATEUR

Les thermostats du congélateur et du réfrigérateur régulent automatiquement la température interne des compartiments. En tournant le bouton du thermostat du congélateur de la position 1 à 4 et le bouton du thermostat du réfrigérateur de la position OFF à MAX, vous obtiendrez des températures plus froides. Lors des saisons froides, vous pouvez régler le thermostat sur des positions plus faibles afin d'économiser de l'énergie.

Remarque : les températures du congélateur et du réfrigérateur influent l'une sur l'autre. Par exemple, si le thermostat du réfrigérateur est au maximum, augmentez le thermostat du congélateur afin que le compartiment réfrigérateur soit plus froid.

Commande de la température du congélateur et du réfrigérateur :

SAISON	HIVER	PRINTEMS/AUTOMNE	ÉTÉ
Température ambiente	10°C < Tamb < 16°C	16°C < Amb < 25°C	25°C < Tamb < 43°C
Thermostat de refroidissement	Placez sur la position correcte entre 1 et 2.	Placez sur la position correcte entre 2 et 3.	Placez sur la position correcte entre 3 et 6.
Thermostat de congélation	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.
	Si vous réfrigerateur estitué dans un local très froid avec une température ambiente de 10°C, et si le compartment de refroidissement est froid avec le thermostat de refroidissement au minimum, vous pouvez régler le thermostat de congélation au minimum.		Avec des températures ambientes supérieures à 38°C, si le compartment de refroidissement n'est pas suffisamment froid, vous pouvez régler le thermostat de congélation au maximum.
Remarques	Les valeurs par défaut de votre réfrigerateur sont 2,5-3 pour le thermostat du comportement de congélation, et 3 pour le thermostat du comportement de refroidissement.
	Il est recommendé de ne pas changer les positions du thermostat de congélation sauf dans les conditions visées ci-dessus. Le thermostat de refroidissement peut être réalisée selon la température ambiente comme décrit ci-dessus.
	DLes valeurs indiquées dans le tableau sont les positions recommançées du thermostat. Ces valeurs peuvent varier selon les conditions d'utilisation.

Remarque : la température ambiante, la température des aliments tout juste rangés et la fréquence d'ouverture de la porte affectent la température des compartiments réfrigérateur et congélateur. Si nécessaire, réglez à nouveau le thermostat.

• Afin d'éviter l'humidité et l'accumulation de bactéries dans le compartiment réfrigérateur, nous vous recommandons de ne pas régler le thermostat sur la position OFF, même s'il n'y a aucun aliment.
• Lors de la mise en marche initiale de l'appareil, pour un refroidissement optimal, nous vous recommandons de laisser l'appareil fonctionner sans interruption durant 24 heures jusqu'à ce qu'il atteigne une température suffisamment froide.
• Pendant ce temps, évitez d'ouvrir la porte trop fréquemment et placez le moins d'aliments possible dans l'appareil.
• Si vous éteignez ou débranchez l'appareil, attendez au moins 5 minutes avant de le remettre en marche ou le rebrancher afin de ne pas endommager le compresseur.

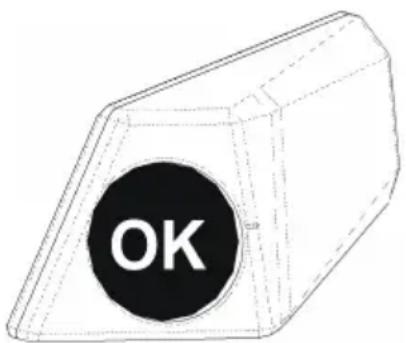

Indicateur de température

Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparaît pas, la température est mal régée.

L'indication « OK » apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

À chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiant elevée, ouvertures fréquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.

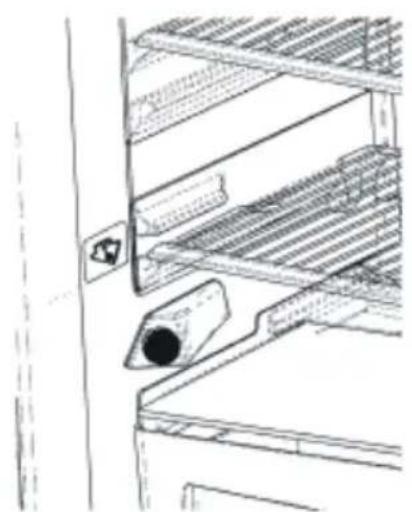

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le plus à leur nature. La zone la plus froide se situe juste au-dessus du bac à légumes.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur

La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi.

La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Flèche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Flèche. La zone la plus froide se situe en-dessous de ce niveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.

Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.

Emplacements	Produits
Clayettes supérieures	Aliments cuits, entremets et toutes denrées à consommer assezrapidement.
Zone la plus froide	Vande, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours. Fruits frais, charcuterie.
Bac à légumes	Légumes frais, fruits.
Contre-porte	Les balconnets receivefront, en bas les bouteilles puis en remontant, les produits de faible volume et d'emploi courant (yaourts, crème fraîche,...).
	Le beurre, les fromages cuits et les øeufs trouveront leur place dans les casiers appropriés.

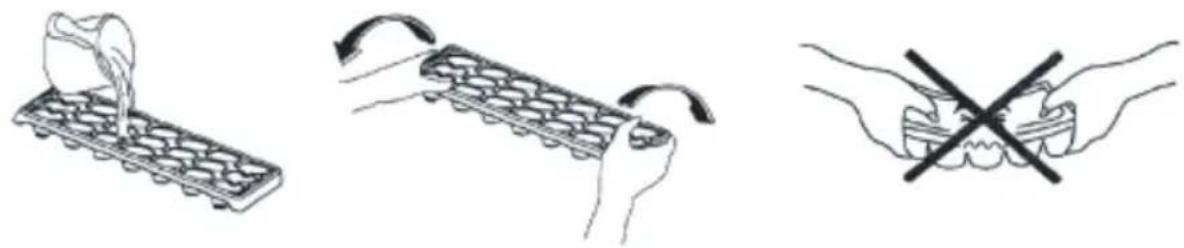

Le bac à glaçons; (dans certains modèles)

Remplir le bac à glaçons au 3 / 4 d'eau; le replacer dans le congélateur.

Compartment réfrigérateur

• Régler le compartiment réfrigérateur au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
• Pour réduire l'humidité et l'accumulation consécutive de givre, ne jamais placer des liquides dans des récipients non fermés à l'intérieur du réfrigérateur.
• Ne jamais placer des aliments chauds dans le réfrigérateur. Laissez-les refroidir à la température ambiante et placez-les dans le réfrigérateur de manière à permettre une circulation d'air convenable.
• Placez-y la viande et le poisson nettoyé (emballé dans des paquets ou dans des feuilles de plastique) qui seront consommés dans les deux jours.
• Les fruits et les légumes peuvent être placés directement dans le bac à légumes, sans être emballés.

• Régler le compartiment congélateur au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
• Le congélateur est utilisé pour la conservation à long terme des aliments surgelés ou congelés, et pour fabriquer des glaçons.
• Ne placez pas des aliments frais et chauds sur les étagères de la porte du congélateur afin de les congeler. Ne l'utilisez que pour la conservation des aliments congélés.
• Ne pas placer d'aliments frais ou chauds près des aliments congelés. Ils pourraient les décongeler.
• Utilisez l'étagère de congélation rapide pour congeler les aliments préparés à la maison (et les aliments à congeler) plus rapidement en raison de la plus grande capacité de la salle de congélation.
• Lorsque vous congelez des aliments frais (viande, poisson et préparations), divisez-les en portions utilisables en une fois.
• Lorsque vous congelez les aliments frais, la quantité maximale d'aliment frais (en kg) qui peut être congelée en 24 heures est indiquée sur l'étiquette de l'appareil.
• Pour stocker les aliments congelés ; suivez toujours les instructions indiquées sur les emballages des aliments congelé
• Lorsque vous achetez des aliments surgelés, vérifiez qu'ils ont été congélés à des températures appropriées et que l'emballage est intact.
• Les aliments congélés doivent être transportés dans des emballages appropriés pour ôt possible.
• à une température non équate et que le contenu en a été alteré.
• La durée de conservation des aliments congelés dépend de la température ambiente, du réglage du thermostat, de la fréquence d'ouverture de la porte, du type d'aliment et de la durée de transport du magasin jusqu'à la maison. Respecter toujours les instructions d'utilisation figurant sur le conditionnement et ne dépassez jamais la durée de stockage indiquée.

Section 4. nettoyage et entretien

• Avant le nettoyage, débrancher l'appareil.

• Ne pas le nettoyer en déversant de l'eau.

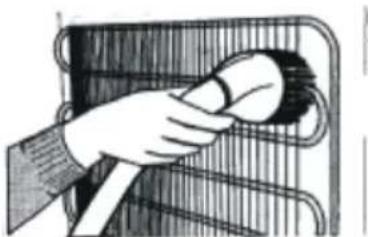

• Nettoyer la partie de réfrigeration, à distance périodique, de l'eau tiède additionnée de bicarbonate de soude
• Nettoyer les accessoires séparément à l'eau et au savon. Ne pas les laver dans la machine à laver.
• Après avoir terminé le lavage tout entier, insérer la fiche dans la prise à la main sèche.
• Pour l'économie d'énergie et l'utilisation rentable de l'appareil, nettoyer le condensateur deux fois par an, à l'aide d'un balai électrique.

Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage intérieur. Inspectez le joint de porte de temps en temps.

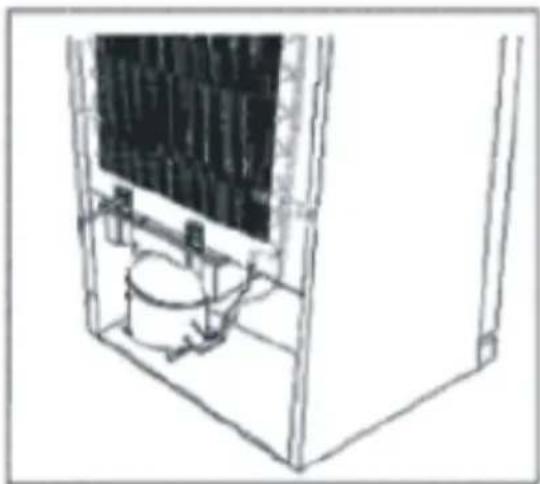

Dégivrage

• Le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement.

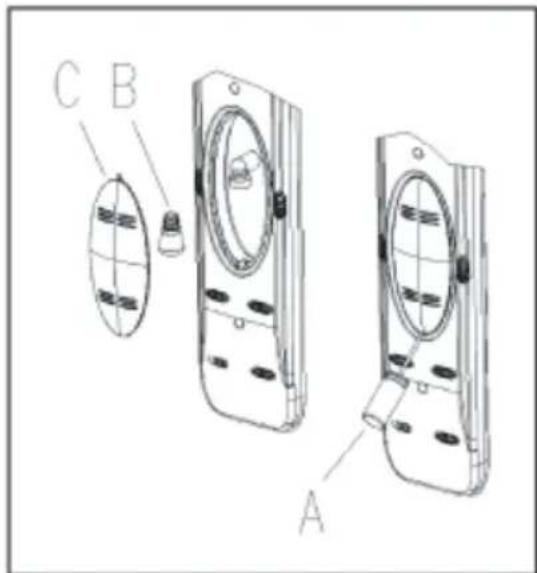

Remplacement de l'ampoule

1. Débranche l'appareil.
2. Dévissez le couvercle de l'ampoule à l'aide d'un petit tournevis et retirez-le.(A)
3. Remplacez l'ampoule par une nouvelle ampoule d'une puissance maximale de 15 W.
4. Remplacez le capot de la lampe et attendez 5 minutes avant de rebrancher l'appareil.(C)

Transport et déplacement de l'appareil

• Vous pouvez conserver le carton et le polystyrène d'emballage.
• Si vous doivent transporter l'appareil, attacherez-le avec un tissu large ou une corde solide. Les consignes écrites sur le carton ondulé doivent être appliquées lors du transport.
• Avant de transporter ou de déplacer l'appareil, tous les accessoires (clayettes, bac à lé

Changement du sens d'ouverture de la porte (dans certains modèles)

Si vous devez modifier le sens d'ouverture de la porte, consultez le service après-vente.

Section 6. avant d'appeler le service apres-vente

Le problème à l'origine d'un dysfonctionnement de votre réfrigérateur peut être mineur. Pour économiser du temps et de l'argent, procédez aux vérifications ci-dessous avant d'appeler un technicien.

Vérifiez :

qu'il est branché, - que l'interrupteur général de votre habitation n'est pas déconnecté, - que le thermostat n'est pas positionné sur « 1/OFF », - que la prise est adaptée. Pour ce faire, branchez un autre appareil sur la même prise.

Vérifiez :

• que vous ne l'avez pas surcharge,
• que les portes sont bien fermées,
• que le condensateur n'est pas couvert de poussière,
• que l'espace laissé derrière et sur les côtés de l'appareil est suffisant.

Votre appareil est bruyant :

Le gaz de refroidissement qui circule dans le circuit de réfrigération peut parfois émettre un petit bruit même lorsque le compresseur ne fonctionne pas. Ne vous inquiétez pas, cela est tout à fait normal. Si vous entendez un bruit différent, vérifiez :

• que l'appareil est bien droit,
• que rien ne touche l'arrière,
• que le contenu de l'appareil ne vibre pas.

Si votre réfrigérateur ne refroidit pas suffisamment;

• Votre réfrigérateur a été conçu de manière à fonctionner dans la plage de température ambiante dans les normes conformément à la classe du climat mentionnée dans l'étiquette de l'information. Le fonctionnement de l'appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n'est pas recommandé pour une réfrigération efficace.

Classe Climatique	Température ambiente (°C)
T	Entre 16 et 43
ST	Entre 16 et 38
N	Entre 16 et 32
SN	Entre 10 et 32

• Si vous n'utilisez pas l'appareil pendant une longue période (par exemple pendant les vacances d'été), débranchez-le, nettoyez-le et laissez la porte ouverte pour éviter la formation de moisissures et de mauvaises odeurs.
• Pour arrêter complètement l'appareil, débranchez-le de la prise murale (pour le nettoyer ou lorsque vous laissez les portes ouvertes).

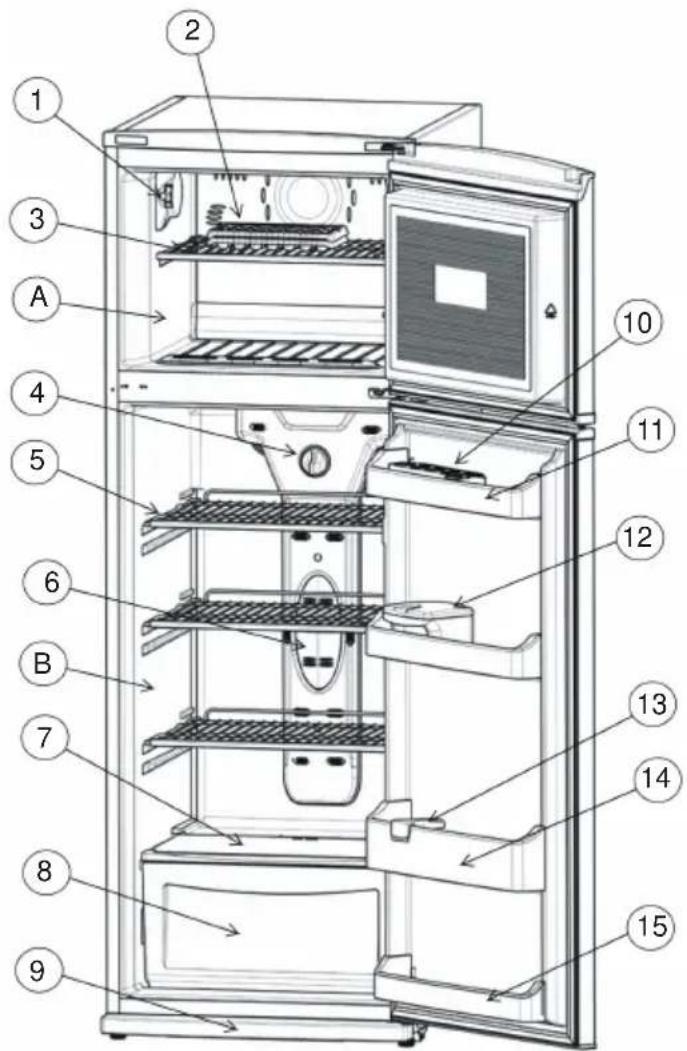

Section 7. elements et compartiments de l'appareil

A) COMPARTIMENT CONGELATEUR B) COMPARTIMENT REFRIGERATEUR 1) BOITIER DUTHERMOSTAT DU CONGELATEUR 2) BAC A GLAÇONS 3) ETAGERE DU CONGELATEUR 4) THERMOSTAT DU REFRIGERATEUR 5) ETAGERES DU REFRIGERATEUR 6) BOITIER/COUVERCLE DE L'AMPOULE DU REFRIGERATEUR 7) COUVERCLE DU BACA LEGUMES 8) BAC A LEGUMES 9) PLINTHE 10) SUPPORT AOEUFS 11) BAC SUPERIEUR 12) COMPARTIMENT AAROMATES* 13)PORTE-BOUTEILLES* 14) ETAGERE ABOUTEILLES 15) BAC INFERIEUR

(^*) en option

Cette présentation ne sert que de renseignement sur les parties de l'appareil, celles-ci pourraient varier en fonction du modèle de l'appareil.
