| Caractéristiques techniques | Détails |
|---|---|
| Type de réfrigérateur | Réfrigérateur combiné |
| Capacité totale | 465 litres |
| Classe énergétique | A++ |
| Dimensions (HxLxP) | 185 x 70 x 65 cm |
| Poids | 85 kg |
| Système de refroidissement | No Frost |
| Niveau sonore | 42 dB |
| Nombre de tiroirs | 3 tiroirs à légumes |
| Éclairage intérieur | LED |
| Utilisation | Réfrigération et congélation des aliments |
| Entretien | Dégivrage automatique |
| Réparation | Service après-vente disponible |
| Sécurité | Verrouillage de sécurité pour enfants |
| Informations générales | Garantie de 2 ans |
FOIRE AUX QUESTIONS - CL465HTCH Clayton
Questions des utilisateurs sur CL465HTCH Clayton
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice CL465HTCH - Clayton et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CL465HTCH de la marque Clayton.

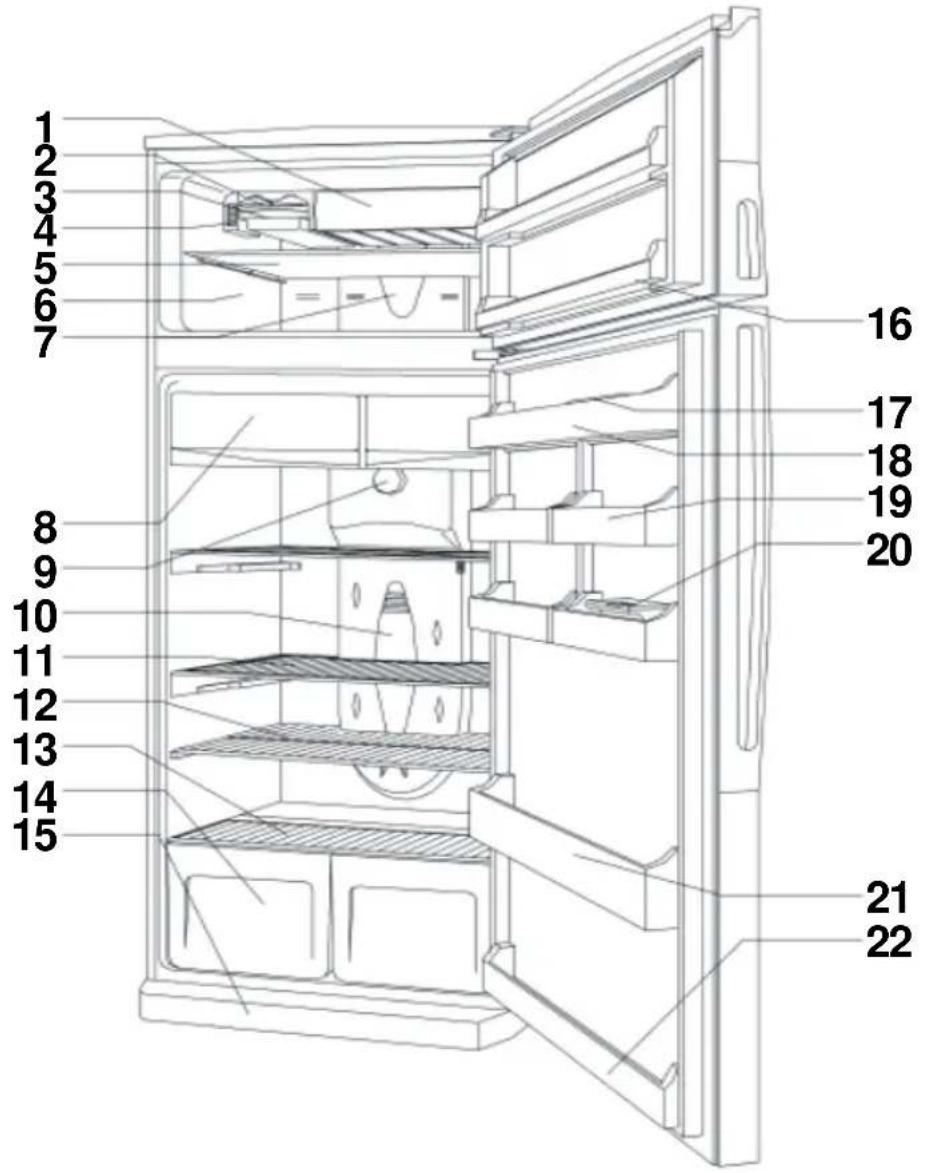

MODE D'EMPLOI CL465HTCH Clayton
Réfrigérateur a FROID ventiléréfrigérateur - congélateur
Guide d'utilisation
Avant d'utiliser cet appareil 2
Instructions de Sécurité 2
Recommandations : 3
Installation et branchement de l'appareil 4
Réglage du thermostat 5
Accessoires 6
Étagère rétractable 6
Fabrication de glaçons : (Icématic) 6
Compartiments fraîcheur 7
Bac à légumes et couvercle du bac à légumes 7
Enlever le couvercle des bacs à légumes 8
Indicateur de température 9
Rangement des aliments 11
Compartiment réfrigérateur 11
Remplacement de l'ampoule du réfrigérateur et du congélateur 13
Changement du sens d'ouverture de la porte 14

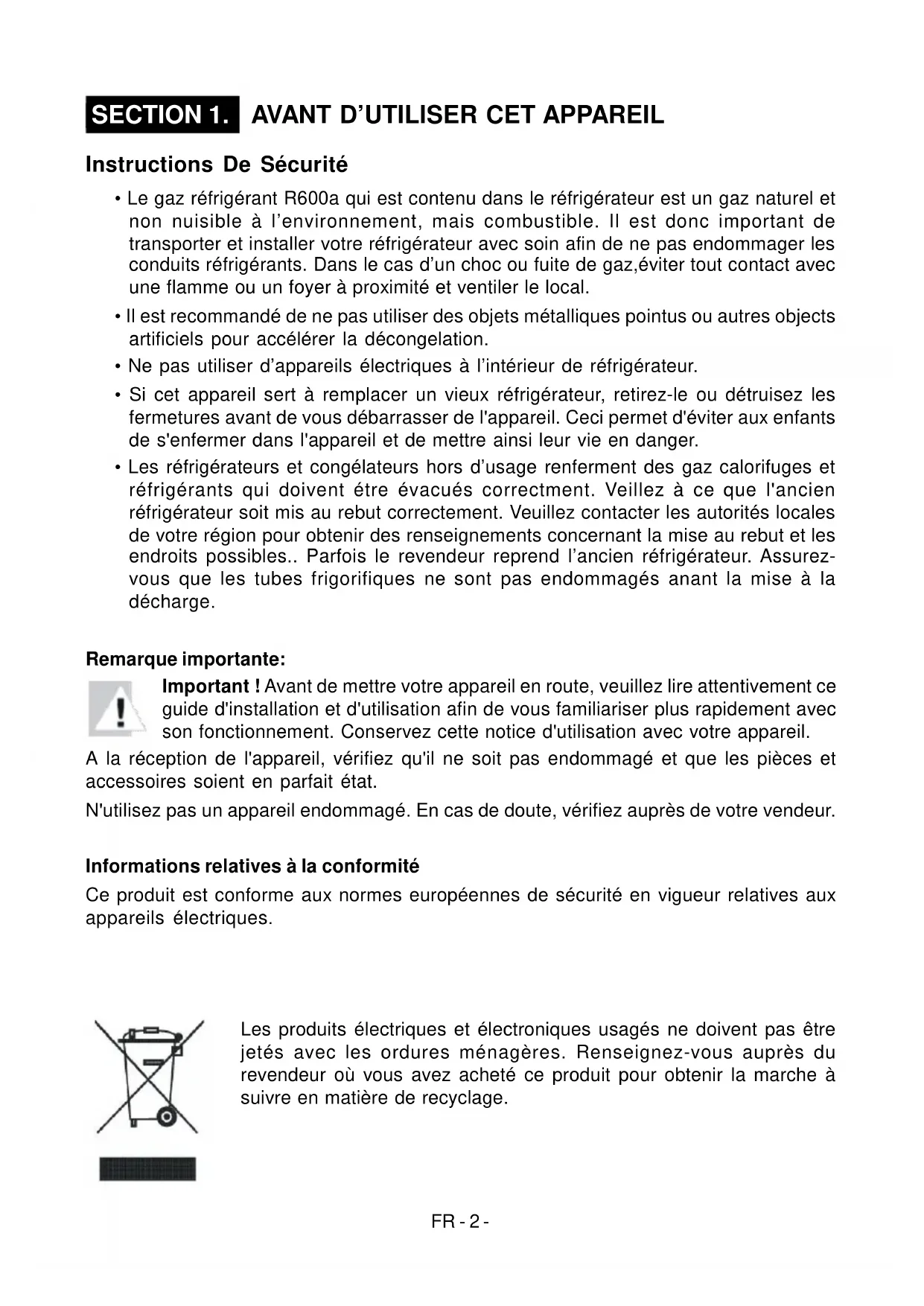

Instructions de sécurité
- Le gaz réfrigérant R600a qui est contenu dans le réfrigerateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigerateur avec soin afin de ne pas endommager les conduits réfrige-rants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
- Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objets artificiels pour accélérer la décongélation.
- Ne pas utiliser d'appareils électriques à l'intérieur du réfrigérateur.
- Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruisez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
- Les réfrigerateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigérants qui doivent être évacués correctement. Veillez à ce que l'ancien réfrigerateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits possibles. Parfois le revendeur reprend l'ancien réfrigerateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés,nant la mise à la décharge.
Remarque importante:
Important ! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil.
À la réception de l'appareil, vérifie qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état.
N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.
Informations relatives à la conformité
Ce produit est conforme aux normes européennes de sécurité en vigueur relatives aux appareils ELECTRIQUES.
Les produits électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous auprès du revendeur où vous avez acheté ce produit pour obtenir la marche à suivre en matière de recyclage.
Avertissement : N'utilisez pas d'appareils mécaniques ou autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des aliments de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigerateur.
- Ne pas utiliser des adaptateurs ou joints qui pourraient provoquer le surchauffage ou l'incendie.
- Ne pas brancher sur la fiche des câbles abimés et courbés.
- Ne tordez pas et ne pliez pas les câbles.
- Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les rayons ou de se suspendre à la porte.
- Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets métalliques tranchants qui pourraient abîmer le corps du congélateur et causer des dommages irréversibles. Pour faire cela, utiliser un grattoir en plastique.
- Ne pas insérer la fiche dans la prise avec la main mouillée.
- Afin d'éviter le danger d'explosion des bouteilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.
- Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.
- Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brûlé ou blessé.
- Ne pas manger le givre sorti de la partie congélante.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un agent de maintenance ou une personne dûment qualifiée.
Installation et branchement de l'appareil
Avertissement! Cet appareil doit être branché à une borne de mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le cable d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé.
Cet appareil fonctionne sur courant alternatif 220-240V, 50 Hz.
- Avant d'effectuer le raccordement électrique, assurez-vous que le voltage indiqué sur la plaque signalétique correspond au voltage de l'installation électrique de votre habitation.
- Si la prise de courant et la prise du réfrigérateur ne sont pas compatibles, remplacez cette dernière par une prise ajustée (au moins 16 A).
- L'appareil doit être relié à la terre. Si vous ne disposez pas de prise de terre, nous vous conseillons de contacter un électricien.
- Le fabricant décline toute responsabilité en cas de non-raccordement à la terre conformément aux recommandations de cette brochure.
- N'exposez pas l'appareil aux rayons directs du soleil.
- Cet appareil ne doit pas être utilisé en plein air, ni exposé à la pluie.
- rir au moins à 50 cm des radiateurs, fours à gaz ou à charbon et à 5 cm des fours électriques.
- Prévoyez un espace libre d'au moins 15 cm au-dessus de l'appareil.

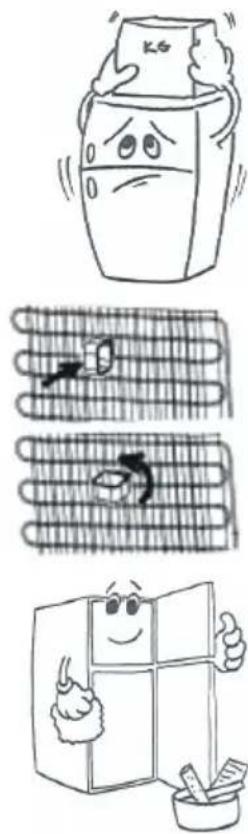

- Evitez de placer des objets lourds ou un grand nombre d'objets sur l'appareil.
- Si l'appareil est installé à cote d'un autre réfrigerateur ou congélateur, observez une distance minimale de 2 cm pour éviter la condensation.
- La base de l'appareil doit être stable et horizontale. Utilisez les pieds réglables situés à l'avant de l'appareil pour compenser les irregularités du sol.
- L'espace situé en dessous de l'appareil doit rester libre pour assurer la circulation de l'air. Ne le bouchez pas avec un tapis, etc.
- L'extérieur de l'appareil et les accessoires intérieurs doivent être nettoyés avec une solution d'eau et de sav de. Séchez avec soin et remettez les accessoires en place.
Avant de brancher l'appareil
- Attendez 3 heures avant de brancher l'appareil, afin de garantir des performances optimales.
- Voiture appareil neuf peut avoir une odeur particulière. Celle-ci disparaitra une fois qu'il commencera à se refroidir.
Réglage du thermostat
Thermostat du congélateur
Thermostat du réfrigérateur
Les thermostats du congélateur et du réfrigérateur régulent automatiquement la température interne des compartiments. En tournant le bouton de la position 1 vers la position 5, vous pouvez obtenir des températures de plus en plus froides. Durant les saisons froides, vous pouvez régler l'appareil sur les positions les plus faibles pour économiser de l'énergie.
Réglage du thermostat du congélateur :
1-2 : Pour la conservation de moyenne durée d'aliments dans le compartiment congélateur, réglez le bouton du thermostat entre minimum et moyen. 3-4 : Pour la conservation de longue durée d'aliments dans le compartiment congélateur, réglez le bouton du thermostat sur moyen. 5 : Pour congeler des aliments frais. L'appareil fonctionnera plus longtemps. Une fois que les aliments sont congelés, régler à nouveau le thermostat sur une position plus ajustée.
Réglage du thermostat du réfrigérateur :
1-2 : Environnement moins froid. 3-4 : Environnement normal. 5 : Environnement plus froid.
Remarque: la température ambiante, la température des aliments tout juste rangés et la fréquence d'ouverture de la porte affectent la température des compartiments réfrigérateur et congélateur. Si nécessaire, changez le réglage du thermostat.
- À la première utilisation de l'appareil, nous vous conseillons de laisser l'appareil fonctionner sans interruption pendant 24 heures jusqu'à ce qu'il atteigne la température de refroidissement suffisante.
- Dans ce laps de temps, essayez de ne pas ouvrir la porte trop fréquemment et placez-y le moins d'aliments possible.
- Si vous débranchez ou arrêtez l'appareil, attendez au moins 5 minutes avant de le rebrancher ou de le remettre en marche, afin de ne pas endommager le compresseur.
Accessoires

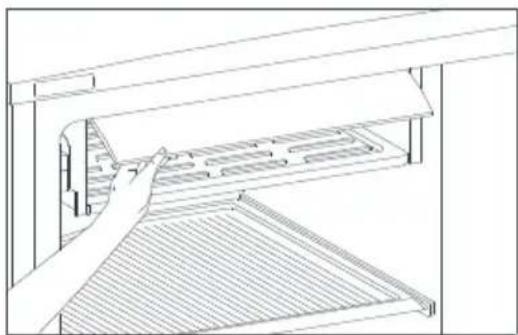

Etagère rétractable (Dans certains modèles)
Figure -1-
Figure -2-
Figure -3-
L'étagère rétractable, située au-dessus du couvercle du bac à légumes, a été conçue pour libérer de l'espace et vous permettre de ranger davantage de produits. Cette étagère est mobile, de sorte que vous pouvez poser des produits plus longs ou plus gros sur le couvercle du bac à légumes.
Fabrication de glaçons : (icématic)
- Retirez le bac à glaçons.
- Remplissez-le d'eau, jusqu'au niveau indiqué par le trait.
- Replacez-le dans sa position d'origine.
- Lorsque les glaçons sont prêts, appuyez sur le levier pour qu'ils tombent dans le réservoir à glaçons.
Ne remplissez pas d'eau le réservoir à glaçons pour fabriquer des glaçons. Vous pourriez le casser.
- Utilisez le compartiment de congélation rapide pour congeler vos plats faits maison (et les aliments frais) plus rapidement. Ce compartiment bénéficiait d'une plus grande puissance de congélation.
- Pour ouvrir le compartiment, poussez le couvercle vers le haut et faites-le glisser dans le compartiment. Fermez-le de la même manière.
Remarque: vérifie que le couvercle du compartiment de congélation rapide est fermé avant de fermer la porte du congélateur. Sinon, la congélation rapide risque de ne pas fonctionner.

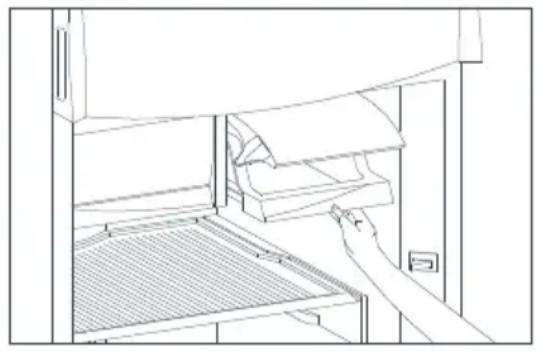

Compartiments fraîcheur
- Lorsque vous placez des aliments dans le compartiment fraîcheur que dans le compartiment congélateur ou réfrigérateur, ils conservent leur fraîcheur, leur saveur ainsi qu'un aspect sain plus longtemps. Lorsque le compartiment fraîcheur est sale, retirez-le et lavez-le sous l'eau.
(L'eau gèle à 0°C, mais les aliments contenant du sel ou du sucre gèlent à une température moins élevée).
- Le compartiment fraîcheur est en général utilisé pour le poisson frais, légèrement mariné, le riz, etc.
Le compartiment fraîcheur ne permet pas de congeler des aliments ou de fabriquer des glaçons.

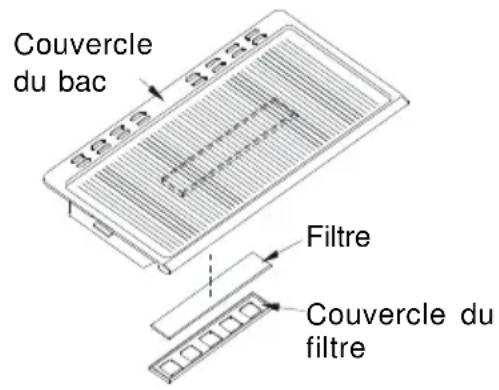

Bac à légumes et couvercle du bac à légumes (dans certains modèles)
Le bac à légumes absorbe et élimine le gaz d'éthylene (*) émis par les fruits et les légumes grâce au "FILTRE" du couvercle du bac à légumes, conservant ainsi la fraîcheur des fruits et légumes. Le filtre élimine également les odeurs désagréables du bac à légumes et contrôle leur excès en eau, maintenant un environnement très humide à l'intérieur du bac. Lorsque le couvercle est sale, retirez le couvercle du filtre, puis le filtre lui-même et nettoyez le couvercle du bac avec de l'eau.
Ne nettoyez pas le "filtre de contrôle d'humidité" avec de l'eau.
REMARQUE: Le gaz d'éthylène est un gaz produit par les fruits et les légumes, qui accélère leur mûrissement. Par exemple, les épinards et les brocolis jaunissent facilement dans les endroits où le gaz d'éthylène est abondant.

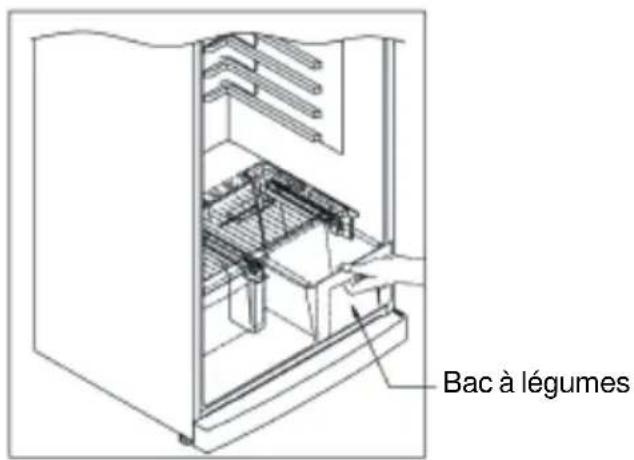

Première étape: enlever les bacs à légumes
- C'est facile de retirer les bacs à légumes car les bacs sont équipés avec des roulettes.
- Retirez le bac le plus loin possible, soulevez l'avant et retirez entièrement.
Deuxième étape: enlever la partition intermédiaire des bacs à légumes entre les bacs.
- Poussez la partition vers la gauche en laissant le dessous en place.
- Retirez la partition des bacs.
Partition intermédiaire des bacs à légumes
Troisième étape: enlever le couvercle des bacs à légumes
- Retirez le couvercle des bacs à légumes jusqu'à ce que les chevilles du couvercle entrent dans les cavités (sur le côté droit et gauche) du compartiment.
- Quand les chevilles arrivent dans les cavités, poussez vers le haut et retirez le couvercle des bacs à légumes.
Cavité Cheville Cheville Couvercle des bacs à légumes
REMARQUE : Pour replacer le couvercle du bac à légumes, procédez à l'opération inverse.
Toutes les descriptions écrites et visuelles contenues dans les accessoires peuvent varier en fonction du modèle de l'appareil.

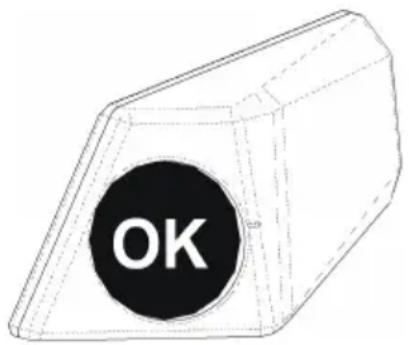

Indicateur de température
Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparaît pas, la température est mal régée.
L'indication « OK » apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.
À chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de recharger si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de recharger à une nouvelle vérification et à une éventuelle modification.
NOTA: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartiment réfrigerateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambience élevée, ouvertures fréquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à atteindre de nouveau des périodes d'arrêt du compresseur.

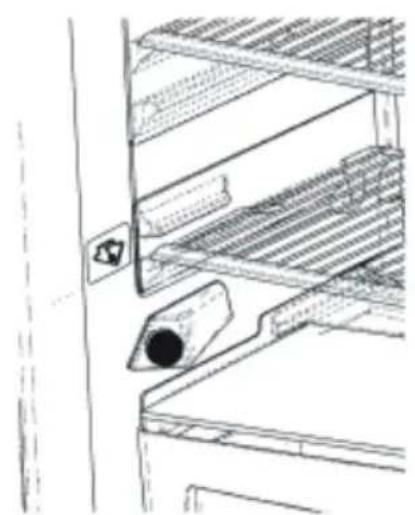

Zone la plus froide
Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant à leur nature. La zone la plus froide se situe juste au-dessus du bac à légumes.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur
La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi.
La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Flèche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Flèche. La zone la plus froide se situe en-dessous de ce niveau.
Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.
Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.
| Emplacements | Produits |
| Clayettes supérieures | Aliments cuits, entremets et toutes denrées à consommer assezrapidement. |
| Zone la plus froide | Vande, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours. Fruits frais, charcuterie. |
| Bac à légumes | Légumes frais, fruits. |
| Contre-porte | Les balconnets receivefront, en bas les bouteilles puis en remontant, les produits de faible volume et d'emploi courant (yaourts, crème fraîche,...). |
| Le beurre, les fromages cuits et les oeufs trouveront leur place dans les casiers appropriés. |
Compartment réfrigérateur
- Régler le compartiment réfrigérateur au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
- Pour réduire l'humidité et l'accumulation consécutive de givre, ne jamais placer des liquides dans des récipients non fermés à l'intérieur du réfrigérateur.
- Ne jamais placer des aliments chauds dans le réfrigérateur. Laissez-les refroidir à la température ambiante et placez-les dans le réfrigérateur de manière à permettre une circulation d'air convenable.
- Placez-y la viande et le poisson nettoyé (emballé dans des paquets ou dans des feuilles de plastique) qui seront consommés dans les deux jours.
- Les fruits et les légumes peuvent être placés directement dans le bac à légumes, sans être emballés.
- Régler le compartiment congélation au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
- Le congélateur est utilisé pour la conservation à long terme des aliments surgelés ou congelés, et pour fabriquer des glaçons.
- Ne placez pas des aliments frais et chauds sur les étagères de la porte du congélateur afin de les congeler. Ne l'utilisez que pour la conservation des aliments congélés.
- Ne pas placer d'aliments frais ou chauds près des aliments congelés. Ils pourraient les décongeler.
- Utilisez l'étagère de congélation rapide pour congeler les aliments préparés à la maison (et les aliments à congeler) plus rapidement en raison de la plus grande capacité de la salle de congélation.
- Lorsque vous congelez des aliments frais (viande, poisson et préparations), divisez-les en portions utilisables en une fois.
- Lorsque vous congelez les aliments frais, la quantité maximale d'aliments frais (en kg) qui peut être congelée en 24 heures est indiquée sur l'étiquette de l'appareil.
- Pour que la performance optimale de l'appareil atteigne la capacité de congélation maximale, tournez le bouton du thermostat du congelateur à la position maximale 24 heures avant l'introduction des aliments frais dans le congelateur.
- Après avoir introduit l'aliment frais dans le congelateur, 24 heures à la position max. est généralement suffisant;
- Attention; afin d'économiser de l'énergie, lorsque vous congelez de petites quantités d'aliments, vous n'avez pas besoin de régler le bouton du thermostat du congélateur à la position max.
- Pour stocker les aliments congelés; suivez toujours les instructions indiquées sur les emballages des aliments congelés et si aucune information n'est fournie, ne conservez pas les aliments plus de 3 mois après la date d'achat.
- Lorsque vous achetez des aliments surgelés, vérifiez qu'ils ont été congélés à des températures appropriées et que l'emballage est intact.
- Les aliments congélés doivent être transportés dans des emballages appropriés pour
- à une température non ajustée et que le contenu en a été altéré.
- La durée de conservation des aliments congeles dépend de la température ambiente, du réglage du thermostat, de la fréquence d'ouverture de la porte, du type d'aliment et de la durée de transport du magasin jusqu'à la maison. Respecter toujours les instructions d'utilisation figurant sur le conditionnement et ne dépassez jamais la durée de stockage indiquée.
Section 4. nettoyage et entretien
- Débranche l'appareil avant de le nettoyer.
- Ne versez pas d'eau dans l'appareil pour le nettoyer.
- Les compartiments réfrigérateur et congélateur doivent être nettoyés régulièrement à l'aide d'une solution de bicarbonate de soude et d'eau tiède.
- Nettoyez les accessoires séparément avec de l'eau savonneuse. Ne les lavez pas au lave-vaisselle.
- N'utilisez pas de produits abrasifs ni de détergents. Après lavage, rincez à l'eau claire et séchez avec soin. Vous pouvez alors rebrancher l'appareil (vos mains doivent être sèches).

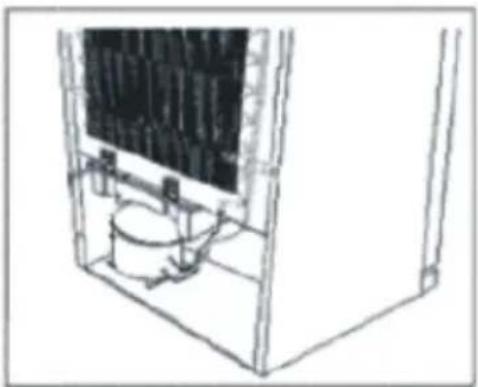

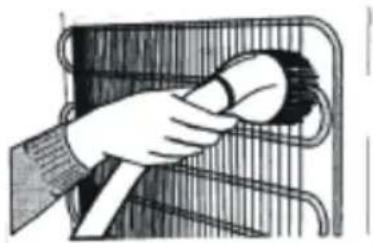

- Le condensateur doit être nettoyé à l'aide d'un balai au moins une fois par an, afin d'améliorer les performances de l'appareil et de réaliser des économies d'énergie.
La prise DOIT etre debranchee.
Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage intérieur. Inspectez le joint de porte de temps en temps.
Dégivrage
- Le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement.

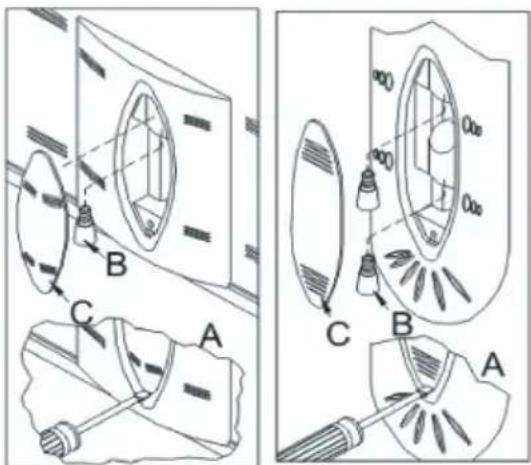

Remplacement de l'ampoule du réfrigérateur et du congélateur
- Débranche l'appareil.
- Dévissez le couvercle de l'ampoule à l'aide d'un petit tournevis et retirez-le.(A)
- Remplacez l'ampoule par une nouvelle ampoule d'une puissance maximale de 15 W.(B)
- Replacez le capot de la lampe et attendez 5 minutes avant de rebrancher l'appareil.(C)
Transport et déplacement de l'appareil
- Vous pouvez conserver le carton et le polystyrène d'emballage.
- Si vous devez transporter l'appareil, attacherez-le avec un tissu large ou une corde solide. Les consignes écrites sur le carton ondulé doivent être appliquées lors du transport.
- Avant de transporter ou de déplacer l'appareil, tous les accessoires (clayettes, bac à légumes, etc.) doivent être enlevés ou fixés avec de l'adhésif pour éviter qu'ils ne bougent.
Changement du sens d'ouverture de la porte (dans certains modèles)
Si vous devez modifier le sens d'ouverture de la porte, consultez le service après-vente.
Section 6. avant d'appeler le service apres-vente
Le problème à l'origine d'un dysfonctionnement de votre réfrigérateur peut être mineur. Pour économiser du temps et de l'argent, procédez aux vérifications ci-dessous avant d'appeler un technicien.
Vérifiez :
qu'il est branché, - que l'interrupteur général de votre habitation n'est pas déconnecté, - que le thermostat n'est pas positionné sur « 0 », - que la prise est adaptée. Pour ce faire, branchez un autre appareil sur la même prise.
Vérifiez :
- que vous ne l'avez pas surcharge,
- que les portes sont bien fermées,
- que le condensateur n'est pas couvert de poussière,
- que l'espace laissé derrière et sur les côtés de l'appareil est suffisant.
Votre appareil est bruyant :
Le gaz de refroidissement qui circule dans le circuit de réfrigération peut parfois émettre un petit bruit même lorsque le compresseur ne fonctionne pas. Ne vous inquiétez pas, cela est tout à fait normal. Si vous entendez un bruit différent, vérifiez :
- que l'appareil est bien droit,
- qu'en ne touche l'arrière,
- que le contenu de l'appareil ne vibre pas.
Si votre réfrigérateur ne refroidit pas suffisamment;
- Voiture réfrigérateur a été conçu de manière à fonctionner dans la plage de température ambiantes dans les normes conformément à la classe du climat mentionné dans l'étiquette de l'information. Le fonctionnement de l'appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n'est pas recommandé pour une réfrigération efficace.
| Classe Climatique | Température ambiente (°C) |
| T | Entre 16 et 43 |
| ST | Entre 16 et 38 |
| N | Entre 16 et 32 |
| SN | Entre 10 et 32 |
S de l'eau se trouve dans la partie inférieure du réfrigérateur;
Le trou pour l'évacuation de l'eau peut être bouché.
- Si vous n'utilisez pas l'appareil pendant une longue période (par exemple pendant les vacances d'été), débranchez-le, nettoyez-le et laissez la porte ouverte pour éviter la formation de moisissures et de mauvaises odeurs.
- Pour arrêter complètement l'appareil, débranchez-le de la prise murale (pour le nettoyer ou lorsque vous laissez les portes ouvertes).
Elements et compartiments de l'appareil
Cette présentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modèle de l'appareil.
1) COMPARTIMENT CONGELATION RAPIDE 2) BAC A GLACONS 3) RESERVOIR A GLACONS 4) THERMOSTAT CONGELATEUR 5) ETAGERE DU CONGELATEUR 6) COMPARTIMENT CONGELATEUR 7) BOITIER/COUVERCLE DE L'AMPOULE 8) COMPARTIMENT FRAICHEUR 9) THERMOSTAT REFRIGERATEUR 10) BOITIER/COUVERCLE DE L'AMPOULE 11) ETAGERES DU REFRIGERATEUR
