PGV 300NB - Cuisinière LADEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	60 litres
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Poids	50 kg
Consommation énergétique	Classe énergétique A
Fonctionnalités supplémentaires	Gril, éclairage intérieur du four
Matériau	Acier émaillé
Système de sécurité	Dispositif de sécurité sur les foyers
Entretien	Nettoyage facile grâce à l'émail
Garantie	2 ans

FOIRE AUX QUESTIONS - PGV 300NB LADEN

Comment allumer la cuisinière LADEN PGV 300NB ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est bien ouvert.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que la cuisinière est correctement branchée. Assurez-vous également que l'électrode d'allumage est propre et non obstruée.

Comment nettoyer les grilles de la cuisinière ?

Retirez les grilles et lavez-les à l'eau chaude savonneuse. Utilisez une éponge douce pour éviter de rayer la surface.

Comment régler la température du four ?

Utilisez le bouton de température situé sur le panneau de commande pour régler la température souhaitée. Attendez quelques minutes pour que le four atteigne la température désirée.

Que faire si la lumière du four ne fonctionne pas ?

Vérifiez l'ampoule du four et remplacez-la si nécessaire. Assurez-vous également que la cuisinière est correctement alimentée en électricité.

Est-il normal que la cuisinière dégage une odeur lors de la première utilisation ?

Oui, il est normal qu'une nouvelle cuisinière dégage une odeur due à la combustion des résidus de fabrication. Aérez la pièce et utilisez la cuisinière à vide pendant quelques minutes.

Comment régler la hauteur des pieds de la cuisinière ?

Il suffit de tourner les pieds réglables situés à la base de la cuisinière dans le sens horaire pour augmenter la hauteur ou dans le sens antihoraire pour la diminuer.

Comment savoir si la cuisinière nécessite un entretien ?

Si vous remarquez des performances anormales, des bruits inhabituels ou une flamme de couleur irrégulière, il est conseillé de faire vérifier la cuisinière par un professionnel.

Quels types de casseroles et poêles peut-on utiliser avec la cuisinière ?

Utilisez des ustensiles de cuisine adaptés aux feux gaz, tels que ceux en acier inoxydable, en fonte ou en aluminium. Évitez les casseroles en verre ou en céramique.

Comment réinitialiser la cuisinière en cas de panne ?

Débranchez la cuisinière pendant quelques minutes, puis rebranchez-la. Cela peut résoudre certains problèmes mineurs.

MODE D'EMPLOI PGV 300NB LADEN

Des messages importants concernant la sécurité sont insérés dans le présent manuel et apposés sur l'appareil ; il convient de les lire et de les observer en toute circonstance.

Ceci est le symbole d'avertissement relatif à la sécurité, qui rappelle l'attention des utilisateurs sur les dangers potentiels que lui-même ou d'autres personnes peuvent encourir.

Tous les messages de sécurité sont suivis de ce symbole et des termes :

DANGER

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, occasionnera de graves lésions.

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'occasionner de graves lésions.

Tous les messages de sécurité vous informent sur le danger potentiel, sur la façon de limiter le risque de blessures et sur les conséquences d'une non-observation des instructions.

Débranchez l'appareil de l'alimentation secteur avant de procéder aux opérations d'installation.

L'installation et l'entretien sont réservés à un technicien spécialisé, conformément aux instructions du fabricant et à la réglementation locale en vigueur en matière de sécurité. Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations spécifiées dans le manuel en utilisant les pièces expressément indiquées.

AVERTISSEMENT

Le non-respect des informations contenues dans le présent manuel peut être source d'incendie ou d'explosion et engendrer des dommages corporels ou matériels.

Ne rangez pas ou ne manipulez pas de l'essence ou des vapeurs et des liquides inflammables à proximité de l'appareil.

Que faire en cas de détection d'une odeur de gaz :

• Ne tentez pas d'allumer un autre appareil.
• Ne touchez pas les interrupteurs électriques.
• N'utilisez pas de téléphone à l'intérieur de l'habitation.
• Appelez immédiatement votre fournisseur de gaz avec le téléphone d'un voisin. Suivez les instructions que celui-ci vous fournira.
• Si votre fournisseur de gaz n'est pas joignable, appelez les pompiers.
• L'installation et l'entretien doivent être effectués par un technicien qualifié, une agence d'entretien et de réparation ou par le fournisseur de gaz.
• Utilisez l'appareil dans une pièce bien ventilée.

Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux réglementations locales en vigueur.

• Lors de l'installation, il faut prévoir un dispositif à coupure omnipolaire avec écartement des contacts de 3 mm minimum assurant une déconnexion complète.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
  Le cordon d'alimentation doit être suffisamment long pour permettre le branchement de l'appareil une fois celui-ci installé dans son logement.
• Effectuez le raccordement au gaz à l'aide d'un tuyau flexible ou d'un tuyau métallique rigide.
  Si cela s'avère nécessaire, il convient de remplacer le cordon d'alimentation exclusivement par un cordon possédant les mêmes caractéristiques que celui d'origine fourni par le fabricant (type H05V2V2-F 90°C ou H05RR-F). Cette opération doit être réalisée par un électricien qualifié.
• Le fabricant décline toute responsabilité en cas de dommages corporels et/ou matériels résultant du non-respect des consignes énoncées ci-dessus.
• N'utilisez pas d'adaptateurs ni de rallonges pour prises multiples.
• Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.
• Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composants électriques.
• Évitez de toucher la table de cuisson avec les mains mouillées et lorsque vous êtes pieds nus.
• Cet appareil (Classe 3) est conçu exclusivement comme appareil de cuisson. N'utilisez JAMAIS cet appareil pour chauffer une pièce. Il en résulterait un risque d'empoisonnement au monoxyde de carbone et une surchauffe de la table de cuisson. Le fabricant ne pourra être tenu pour responsable en cas de dommages résultant d'une utilisation impropre ou incorrecte de l'appareil.
• Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexpérience ou de leur méconnaissance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, doivent se servir de celui-ci uniquement sous la surveillance ou avec les instructions d'une personne responsable.

• Veillez à tenir les enfants hors de portée de l'appareil. Contrôlez que les enfants ne jouent pas avec l'appareil.

• L'utilisation d'un appareil au gaz produit de la chaleur et de l'humidité à l'intérieur de la pièce. Veillez à ce que la pièce soit ventilée correctement ou installez une hotte aspirante dotée d'un conduit d'évacuation.

• En cas d'utilisation prolongée, il peut s'avérer nécessaire de ventiler davantage la pièce, soit en ouvrant une fenêtre, soit en augmentant la puissance d'aspiration de la hotte.
• Après utilisation, assurez-vous que les boutons sont bien en position d'Arrêt (OFF) et fermez le robinet principal d'amenée du gaz ou le robinet de la bouteille de gaz.
• L'huile et la graisse peuvent devenir très chaudes et s'enflammer facilement. Survellez régulièrement la cuisson si vous utilisez une quantité importante de graisse, d'huile ou d'alcool (rhum, cognac, vin, par exemple).
• Les matériaux d'emballage doivent être tenus hors de portée des enfants.
• Avant de procéder au nettoyage ou à l'entretien de l'appareil, laissez-le d'abord refroidir.

CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS

INSTALLATION

Après avoir déballé la table de cuisson, contrôlez que l'appareil n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-vente le plus proche.

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

- La table de cuisson peut être encastrée dans un plan de travail de 20 à 60 mm d'épaisseur.

• Si vous n'installez pas de four en dessous de la table de cuisson, placez un panneau de séparation dont la surface est au moins égale à celle de l'ouverture pratiquée dans le plan de travail. Ce panneau doit être installé à 150 mm maximum en dessous de la surface supérieure du plan de travail et, en aucun cas, à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l'intention d'installer un four en dessous de la table de cuisson, assurez-vous qu'il est fabriqué par Whirlpool et qu'il est doté d'un système de refroidissement. Le fabricant décline toute responsabilité si le four installé en dessous de la table de cuisson est d'une autre marque.

- Avant de procéder à l'installation, assurez-vous que :

• les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson (voir la fiche produit et le tableau des injecteurs);
• les surfaces extérieures des meubles ou des appareils adjacents à la table de cuisson résistent à la chaleur,
  conformément aux réglementations locales en vigueur ;
• cet appareil n'est pas raccordé à un dispositif d'évacuation des fumées. Il doit être installé conformément aux normes d'installation en vigueur. Faire particulièrement attention aux normes d'aération ;
• les produits de la combustion sont évacués vers l'extérieur, à travers une hotte ou des ventilateurs électriques installés sur un mur et/ou sur une fenêtre.

RACCORDEMENT AU GAZ

AVERTISSEMENT

Cette opération doit être réalisée par un électricien qualifié.

- Le système d'arrivée du gaz doit être réalisé conformément aux réglementations locales en vigueur dans le pays d'installation

• Vous trouverez les réglementations locales en vigueur dans certains pays au paragraphe « Réglementations en vigueur en matière de sécurité dans le pays d'installation ». Si aucune information concernant votre pays n'est donnée, adressez-vous à votre installateur.
• La table de cuisson doit être raccordée au réseau de distribution du gaz ou à la bouteille de gaz à l'aide d'un tuyau rigide en cuivre ou en acier dont les raccords sont conformes aux réglementations locales en vigueur, ou à l'aide d'un tuyau en acier inoxydable à surface continue, conforme aux réglementations locales en vigueur dans le pays d'installation. La longueur maximale du tuyau est de 2 mètres.
• Raccordez le coude (A) ^ ou (B) ^ fourni au tuyau principal d'alimentation de la table de cuisson et installez la rondelle (C) fournie conformément à la norme EN 549
  * Utilisez le coude (A) pour la France et le coude (B) pour tous les autres pays. REMARQUE IMPORTANTE : si vous utilisez un tuyau en acler inoxydable, veillez à ce qu'il ne touche aucune partie mobile des meubles. Le tuyau doit être libre d'accès sur toute sa longueur pour permettre son inspection.
• Une fois le tuyau de gaz raccordé, vérifiez l'absence de fuites à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position

Maximum ♂ la position Minimum pour vérifier la stabilité de la flamme.

Cette opération doit être réalisée par un électricien qualifié.

AVERTISSEMENT

- Les branchements électriques doivent être réalisées conformément aux réglementations locales en vigueur.

• La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• N'utilisez pas de rallonge.

REMARQUE IMPORTANTE : les données relatives à la tension et à la puissance absorbée sont indiquées sur la plaque signalétique.

ASSEMBLAGE

Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré dans la figure.

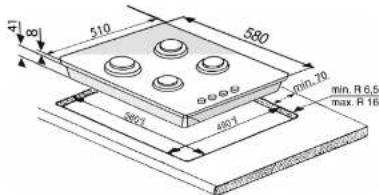

Installez la table de cuisson dans l'ouverture du plan de cuisson dont les dimensions correspondent à celles figurant dans le mode d'emploi.

REMARQUE : le cordon d'alimentation doit être suffisamment long pour permettre son extraction par le haut. Pour fixer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orifices prévus à cet effet (indiqués par la flèche) et fixez-les à l'aide des vis en fonction de l'épaisseur de la table de cuisson (voir figures de droite).

Plan 20 mm Plan 40 mm

Plan 30 mm Plan 60 mm

ADAPTATION À DIFFÉRENTS TYPES DE GAZ

AVERTISSEMENT

Cette opération doit être réalisée par un électricien qualifié.

Si votre appareil est conçu pour fonctionner avec un type de gaz différent de celui indiqué sur la plaque signalétique et sur l'étiquette d'information appliquée sur le dessus de la table de cuisson, remplacez les injecteurs. Retirez l'étiquette d'information et conservez-la avec le mode d'emploi.

Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans le mode d'emploi.

- Les injecteurs doivent être remplacés par le Service Après-vente ou par un technicien qualifié. - Les injecteurs non livrés avec l'appareil doivent être commandés auprès du Service Après-vente. - Réglez le ralenti des robinets.

REMARQUE : si vous utilisez du gaz de pétrole liquéfié (G30/G31), la vis de réglage du ralenti du gaz doit être serrée à fond.

REMARQUE IMPORTANTE : si les boutons de commande des brûleurs tournent difficilement, faites remplacer le robinet du brûleur par le Service Après-vente si celui-ci est défectueux.

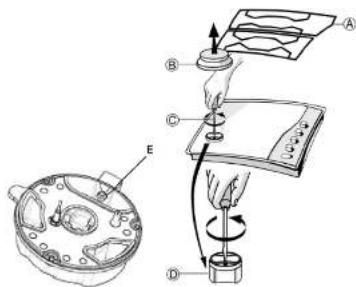

REMPLACEMENT DES INJECTEURS (voir le Tableau des injecteurs dans le mode d'emploi)

• Retirez les grilles (A).
• Retirez les brûleurs (B).
- Utilisez une clef à douille de taille appropriée et dévissez l'injecteur (C) à remplacer.
- Remplacez-le par l'injecteur compatible avec le nouveau type de gaz.
• Remontez l'injecteur en (D).
- Si vous possédez un brûleur à triple couronne, utilisez la clé latérale pour remplacer l'injecteur (E).
Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

Pour vous assurer que le ralenti est correctement réglé, retirez le bouton et procédez comme suit :

- serrez la vis pour réduire la hauteur de la flamme (-) :

- desserrez la vis pour augmenter la hauteur de la flamme (+).

Le réglage doit être réalisé avec le robinet sur la position de ralenti (petite flamme) ⚠ • L'air primaire des brûleurs ne doit pas être réglé.

- Allumez maintenant les brûleurs et tournez les boutons de la position Maximum vers la position Minimum pour vérifier la stabilité de la flamme.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériau équivalent.

RAPPELS SUR LES NORMES DE SÉCURITE EN VIGUEUR DANS LE PAYS D'INSTALLATION

L'installation et l'entretien de l'appareil doivent être effectués par un technicien qualifié, conformément aux réglementations en vigueur, et en particulier :

• Décret du 2 août 1977

Règlements techniques et en matière de sécurité applicables aux installations fonctionnant au gaz combustible et aux hydrocarbures liquéfiés, situées dans des habitations et des dépendances.

• Norme DTU P 45 - 204

Installations alimentées au gaz (antérieurement DTU n° 61-1 - Installations alimentées au gaz Avril 1982 + supplément n° 1 de Juillet 1984).

- Réglementations en matière de Santé applicables dans le département

Concernant les appareils branchés sur le secteur.

• Norme NF C 15-100

Installations électriques basse tension - Normes.

SERVICE APRÈS-VENTE

Au moment de contacter le Service Après-vente, il faut que vous soyez en mesure de fournir les indications suivantes :

• le type de panne ou de problème ;
• le modèle précis (indiqué sur l'étiquette apposée sur le mode d'emploi/la garantie) ;
• le code service (numéro suivant le mot SERVICE sur la plaque signalétique apposée sous la table de cuisson et sur l'étiquette collée dans le mode d'emploi/la garantie) ; - votre adresse complète et votre numéro de téléphone.
  Si une réparation est nécessaire, veuillez contacter un Service Après-vente agréé, comme indiqué dans la garantie.

SERVICE

0000 000 00000

DIAGNOSTIC DES PANNES

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service Après vente, consultez le chapitre Diagnostic des pannes afin d'identifier le problème.

1. Le brûleur ne s'allume pas ou la flamme est irrégulière

Vérifiez que

• l'alimentation du gaz ou l'alimentation électrique n'est pas coupée et, en particulier, que le robinet d'arrivée du gaz est ouvert ;
• la bouteille de gaz (gaz liquide) n'est pas vide ;
• les ouvertures des brûleurs ne sont pas obstruées ;
  • l'extrémité de la bougie n'est pas encrassée ;
• tous les éléments des brûleurs sont positionnés correctement ;

- il n'y a pas de courant d'air à p 2. Le brûleur ne reste pas allumé

Vérifiez que
- lors de l'allumage du brûleur, le bouton est maintenu enfoncé pendant un laps de temps suffisant pour permettre au dispositif de protection de s'enclencher ;
• les ouvertures du brûleur ne sont pas obstruées à proximité du thermocouple ;
• l'extrémité du thermocouple de sécurité n'est pas encrassée ;
• le réglage du ralenti est correct (voir paragraphe correspondant).

3. Les ustensiles de cuisson ne sont pas stables

Vérifiez que
• le fond des ustensilles de cuisson est parfaitement plat ;
+ l'ustensile de cuisson est correctement centré sur le brûleur ;
- les grilles n'ont pas été inversées ou mises en place de façon incorrecte.

Si, après ces vérifications, le problème persiste, contactez votre Service Après-vente.

NETTOYAGE DE LA SURFACE DE LA TABLE DE CUISSON

! AVERTISSEMENT

Débranchez l'appareil avant de procéder à son entretien.

• Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydables restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, cela risque d'engendrer la formation de taches. Éliminez tout débordement de liquide avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamols. Éliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable. REMARQUE : nettoyez l'inox uniquement avec un chiffon doux ou une éponge.
  • N'utilisez en aucun cas des produits abrasifs ou corrosifs, des produits chlorés ou des tampons à récurer.

• N'utilisez pas d'appareils de nettoyage à la vapeur.

• N'utilisez pas de produits inflammables.

- Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel ou jus de citron, qui se sont déposées sur la table de cuisson.

NETTOYAGE DES ÉLÉMENTS DE LA TABLE DE CUISSON

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d'aliments et assurez-vous que les ouvertures du brûleur ne sont pas obstruées.

• Rincez et séchez soigneusement

- Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.

- Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport aux brûleurs.

- Sur les modèles équipés de bougies d'allumage électriques et de thermocouples de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour en garantir le bon fonctionnement. Vérifiez régulièrement l'état de ces composants et nettoyez les à l'aide d'un chiffon humide, si nécessaire. Éliminez tout résidu d'aliment à l'aide d'un curedent ou d'une aiguille.

REMARQUE : afin de ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

DÉCLARATION DE CONFORMITÉC

- Cette table de cuisson a été conçue, fabriquée et commercialisée en conformité aux :

- normes de sécurité de la Directive "Gaz" 2009/142/CE (ex : CEF 90/396) ;

- objectifs de sécurité de la Directive "Basse tension" 2006/95/CE (en remplacement de la Directive 73/23/CEE et modifications ultérieures);

- exigences de protection de la Directive "CEM" 2004/108/CEE.

- Cette table de cuisson est conçue pour entrer en contact avec des aliments et est conforme au règlement (CE) CEE n° 1935/2004.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Élimination des emballages

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage (☑). Par conséquent, ne les jetez jamais dans la nature et respectez les réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

• Cet appareil est certifié conforme à la Directive Européenne 2002/96/CE, concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
• En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
• Le symbole apposé sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit pas être jeté avec les ordures ménagères, mais remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.

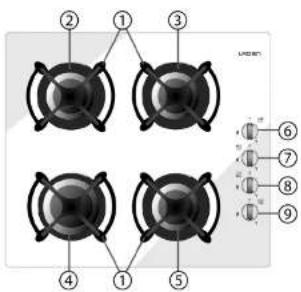

DESCRIPTION DE L'APPAREIL

1. Grilles amovibles

2. Brûleur semi-rapide

3. Brüleur semi-rapide

4. Brûleur rapide

5. Brûleur semi-rapide

6. Bouton de commande du brûleur semi-rapide

7. Bouton de commande du brûleur semi-rapide

8. Bouton de commande du brûleur rapide

9. Bouton de commande du brûleur semi-rapide

Symboles

Disque plein Robinet fermé

admission maximum et allumage électrique

Petite flamme Ouverture minimum ou puissance réduite

CONSEILS PRATIQUES POUR L'UTILISATION DES BRÛLEURS

Cette table de cuisson est équipée de brûleurs de différents diamètres. Pour obtenir une meilleure performance des brûleurs, veuillez respecter les consignes suivantes :

- Utilisez des ustensiles de cuisson dont le diamètre de la base est égal ou légèrement supérieur à celui du foyer (voir le tableau de droite).

- Utilisez exclusivement des ustensiles de cuisson à fond plat

- Cuisez les aliments dans une quantité d'eau adaptée aux besoins et maintenez le couvercle sur la casserole.

- Vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson. REMARQUE IMPORTANTE : une utilisation inappropriée des grilles peut endommager la table de cuisson : ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

N'utilisez pas :

- des plaques en fonte, des pierres ollaires, des ustensiles de cuisson en terre cuite ;

- des diffuseurs de chaleur comme des mailles métalliques ou tout autre type ;

- deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière).

MODE D'EMPLOI DE LA TABLE DE CUISSON

AVERTISSEMENT

Ne laissez pas la flamme du brûleur dépasser le bord de la casserole.

REMARQUE IMPORTANTE : LORSQUE LA TABLE DE CUISSON EST UTILISÉE, ELLE PEUT ÊTRE CHAUDE DANS SON

INTÉGRALITÉ

- Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme.

• Appuyez sur le bouton et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.

- Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 à 10 secondes environ pour permettre l'enclenchement correct du dispositif de sécurité.

Ce dispositif de sécurité du brûleur permet de couper l'arrivée du gaz en cas d'extinction inopinée de la flamme (suite à un courant d'air, une absence momentanée de gaz, un débordement de liquides, etc.).

- Le bouton ne doit pas être maintenu enfoncé pendant plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.

REMARQUE : si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseillé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que le dispositif de sécurité n'a pas chauffé suffisamment. Dans un tel cas, veuillez répéter les opérations décrites ci-dessus.

DIMENSIONS ET DISTANCES À OBSERVER (mm)

510 580 490 min.70 min. R 6.5 max. R 16

REMARQUE : avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

Type de gaz utilisé	Type de brûleur	Marque de l'injecteur	Puissance thermique nominale	Consommation nominale	Puissance thermique réduite kW		Pression du gaz mbar
			kW BE FR	mln. nom. max.
GAZ NATUREL (méthane) G20	Rapide	129 B	3,00	286 l/h	0,80	0,60	17	20	25
	Semi-rapide	97	1,65	157 l/h	0,45	0,35
GAZ NATUREL (méthane) G25	Rapide	129 B	3,00	332 l/h	0,60		20	25	30
	Semi-rapide	97	1,65	183 l/h	0,35
GAZ DE PÉTROLE LIQUÉFIE (bouteille) G30	Rapide	86	3,00	218 g/h	0,60		20	28-30	85
	Semi-rapide	65	1,65	120 g/h	0,35
GAZ DE PÉTROLE LIQUÉFIE (bouteille) G31	Rapide	86	3,00	214 g/h	0,60		25	37	45
	Semi-rapide	65	1,65	118 g/h	0,35

Type de gaz utilisé	Type de modèle	Puissance thermique nominale (kW)	Consommation totale nominale	Air nécessaire ( m^3 ) à la combustion de 1 m^3 de gaz
G20 20 mbar	4 brûleurs	7,95	757 l/h	9,52
G25 25 mbar	4 burners	7,95	881 l/h	8,187
G25 28-30 mbar	4 brûleurs	7,95	578 g/h	30,94
G31 37 mbar	4 brûleurs	7,95	568 g/h	23,80

ALIMENTATION ÉLECTRIQUE : 230 V \~ 50 Hz
