Marque	Clayton
Modèle	TK101T15
Type de produit	Réfrigérateur-congélateur (2 étoiles)
Volume total net	81 L (réfrigérateur 73 L, congélateur 8 L)
Classe énergétique	A+
Consommation annuelle	121 kWh/an
Alimentation électrique	220-240 V, 50 Hz, 16 A (prise terre)
Système de refroidissement	Statique
Classe climatique	ST/N (16 °C à 38 °C)
Niveau sonore	41 dB(A)
Réglage de température	Thermostat rotatif (position 1 à 5)
Indicateur de température	OK sur la zone la plus froide
Dégivrage du réfrigérateur	Automatique
Dégivrage du congélateur	Manuel (dégivrer quand givre > 5 mm)
Éclairage intérieur	Ampoule 15 W max (remplaçable)
Accessoires fournis	Bac à glaçons, casier à œufs, balconnet bouteilles
Pieds réglables	Oui (avant)
Sens d'ouverture de porte	Non réversible sur ce modèle
Disponibilité pièces détachées	6 ans (pièces fonctionnelles)
Normes	CE, EN62552, IEC60335

FOIRE AUX QUESTIONS - TK101T15 Clayton

Comment régler la température de mon réfrigérateur Clayton TK101T15 ?

Utilisez le thermostat rotatif situé à l'intérieur. Les positions 1 à 5 permettent d'obtenir des températures plus froides. Pour un usage normal, réglez entre 2 et 4. La position « • » arrête le refroidissement.

Pourquoi l'indicateur OK n'est-il pas visible ?

L'indicateur de température affiche « OK » dans la zone la plus froide lorsque la température est correcte. S'il n'apparaît pas, augmentez le réglage du thermostat et attendez 12 heures. Après ouverture fréquente de la porte ou chargement d'aliments frais, il est normal que le « OK » disparaisse temporairement.

Comment dégivrer le congélateur ?

Réglez le thermostat sur 5 la veille, puis tournez-le sur « • » et débranchez l'appareil. Laissez la porte ouverte. Placez éventuellement des récipients d'eau chaude à l'intérieur pour accélérer le processus. Essuyez, rebranchez et remettez le thermostat sur une position élevée avant de replacer les aliments.

Que faire si mon réfrigérateur ne refroidit plus ?

Vérifiez l'alimentation électrique (fusible, prise). Assurez-vous que le thermostat n'est pas sur « • ». Vérifiez que la porte ferme correctement et que la circulation d'air n'est pas obstruée. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le capot de la lampe en appuyant sur les deux côtés. Remplacez l'ampoule par une neuve de 15 W maximum. Replacez le capot, attendez 5 minutes avant de rebrancher.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Le trou d'évacuation de l'eau de dégivrage est peut-être bouché. Nettoyez-le avec la tige de dégivrage fournie. Vérifiez aussi que le bac d'évaporation à l'arrière n'est pas obstrué.

Quels bruits sont normaux ?

Des crépitements (dilatation lors du dégivrage), un bruit de compresseur, un gargouillis (circulation du réfrigérant) et un bruit d'écoulement d'eau (dégivrage) sont normaux. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil dans une pièce fraîche, aérée et à l'abri du soleil. Laissez refroidir les aliments chauds avant de les ranger. Couvrez les liquides. Ouvrez la porte le moins longtemps possible. Nettoyez régulièrement la grille arrière (condenseur).

Puis-je changer le sens d'ouverture de la porte ?

Non, sur ce modèle les poignées sont fixées en façade, la porte n'est pas réversible. Contactez un service agréé si vous avez besoin d'aide.

Que faire en cas de panne de courant ?

Gardez les portes fermées. Les aliments congelés resteront congelés plusieurs heures si le congélateur est plein. Évitez d'ouvrir. Si la panne dure, consommez rapidement les aliments périssables.

MODE D'EMPLOI TK101T15 Clayton

Notice d'utilisation

TK101T15

Sommaire

AVANT D'UTILISER VOTRE APPAREIL 2

Avertissements généraux 2 Instructions de sécurité 4 Recommandations 4 Montage et mise en marche de votre appareil 5 Avant de commencer à utiliser votre appareil 6

UTILISATION 7

Réglage du thermostat 7 Accessoires 8

Indicateur de porte-congélateur ouverte 8

Bac à glaçons 8

NETTOYAGE ET ENTRETIEN 11

Dégivrage 12 Dégivrage du compartiment réfrigérateur 12 Dégivrage du compartiment congélateur 12 Remplacement de l'ampoule 13

Repositionner la porte 13

AVANT D'APPELER LE SERVICE APRÈS-VENTE 14

Quelques conseils pour économiser de l'énergie 16

FICHE PRODUIT 17

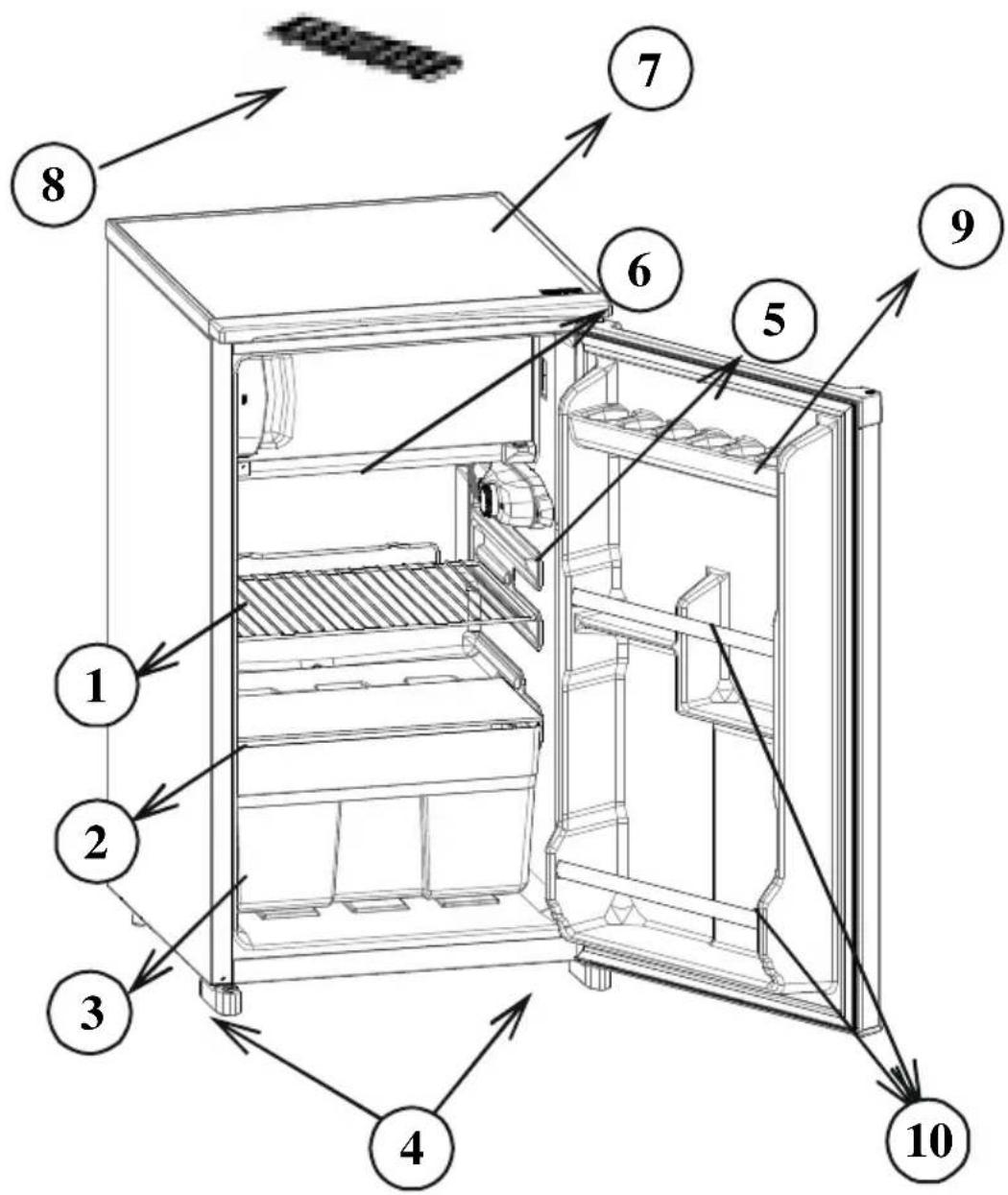

PIÈCES DE VOTRE APPAREIL 18

Avertissements généraux

AVERTISSEMENT : N'obstruez pas les ventilations naturelles de l'appareil (avant bas et arrêté haut)

AVERTISSEMENT : N'utilisez pas d'appareils mécaniques ou d'autres moyens en dehors de ceux recommandés par le fabricant pour accélérer le processus de dégivrage.

AVERTISSEMENT : N'utilisez pas les appareils électriques autres que ceux recommandés par le fabricant à l'intérieur du réfrigérateur.

AVERTISSEMENT : N'endommagez pas le circuit réfrigérant.

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigérants. Dans le cas d'un choc ou fuite de gaz, évitez tout contact avec une flamme ou un foyer à proximité et ventilez le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objets artificiels pour accélérer la décongélation.
• Ne conservez pas les substances explosives telles que les générateurs d'aérosol avec propulseur inflammable dans cet appareil.
• Cet appareil est conçu pour être utilisé à domicile et dans les endroits suivants : (excluant les utilisations professionnelles).
• Espaces cuisines se trouvant dans les magasins, bureaux et tout autre environnement de travail ;
• Maisons de campagne et chambres d'hôtels, de motels et tout autre espace résidentiel ;
• Environnement familial ;
• service de restauration et lieu similaire ;
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• Si la prise murale ne correspond pas à la fiche du réfrigérateur, elle doit être remplacée par un installateur qualifié afin d'éviter un danger.
• Cet appareil ne doit pas être utilisé par les personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou par des personnes ne possédant pas l'expérience ou la connaissance requise. Elles ne peuvent être autorisées à utiliser cet appareil qu'après avoir été formées ou bien sous la supervision d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
• Une prise spéciale est installée au câble d'alimentation de votre appareil. Cette prise doit être obligatoirement branchée sur une prise murale avec terre, d'une valeur d'au moins 16 ampères. Si vous ne disposez pas d'une telle prise murale, veuillez la faire installer par un électricien qualifié.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un agent de maintenance ou une personne dûment qualifiée.
• Cet appareil ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacités physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l'appareil sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien effectuées par des enfants doivent se faire sous la supervision d'une personne responsable.

Instructions de sécurité

• Ne pas utiliser d'appareils électriques à l'intérieur du réfrigérateur.
• Si cet appareil sert à remplacer un vieil appareil, retirez ou détruisez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
• Les appareils hors d'usage renferment des gaz dans l'isolation et dans le circuit réfrigérant qui doivent être évacués correctement. L'ancien appareil doit obligatoirement être mis au rebut dans une déchetterie, ou repris par le magasin vendeur de l'appareil neuf. Contactez votre mairie pour obtenir des renseignements concernant la mise au rebut et les endroits possibles. Assurez-vous que les tubes frigorifiques ne sont pas endommagés avant la mise au rebut.

Les produits électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous auprès du revendeur où vous avez acheté ce produit pour obtenir la marche à suivre en matière de recyclage.

Remarque importante :

Important ! Veuillez lire attentivement le manuel d'utilisation avant de procéder à l'installation et à l'utilisation de votre appareil. Notre responsabilité ne saurait être engagée en cas de dommages dus à une mauvaise utilisation du produit.

À la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état.

N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.

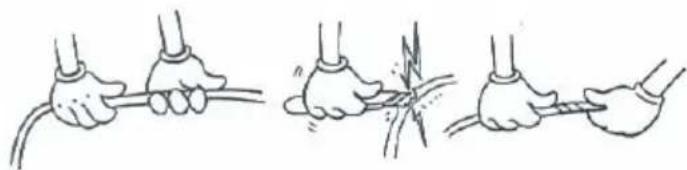

Recommandations

• Interdiction d'utiliser des adaptateurs ou prises multiples qui pourraient provoquer une surchauffe ou un incendie.
• Veuillez ne pas insérer de fiche avec le câble endommagé, déchiré ou usé à l'intérieur de la prise.
• Ne tordez pas et ne pliez pas les câbles.

• Interdisez aux enfants de jouer avec cet appareil. Ils ne doivent EN AUCUN CAS s'asseoir sur les étagères, ni se suspendre à la porte.
• Pour racler le givre formé dans la partie congélateur, ne pas utiliser des objets métalliques tranchants qui pourraient abîmer le corps du congélateur et créer des dommages irréversibles. Pour faire cela, utiliser un grattoir en plastique.

• Ne pas insérer la fiche dans la prise avec la main mouillée.
• Afin d'éviter le danger d'explosion des bouteilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélateur.

• Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.

• Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brûlé ou blessé.
• Ne pas manger le givre sorti de la partie congélante.
• Ne pas stocker dans cet appareil des substances explosives telles que les aérosols contenant des gaz propulseurs inflammables.
• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• Lorsque la porte du réfrigérateur est fermée, un vide s'installe. Patientez environ 1 minute avant de la rouvrir.

Montage et mise en marche de votre appareil

Avertissement ! Cet appareil doit être branché à une prise murale avec mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé en dessous, dans quel cas ce dernier serait endommagé.

Cet appareil fonctionne sur courant alternatif 220-240 V et 50 Hz.

• Avant d'effectuer le raccordement électrique, assurez-vous que le voltage indiqué sur la plaque signalétique correspond au voltage de l'installation électrique de votre habitation.
• Une prise spéciale est installée au câble d'alimentation de votre appareil. Cette prise doit être obligatoirement branchée sur une prise murale avec terre, d'une valeur d'au moins 16 ampères. Si vous ne disposez pas d'une telle prise murale, veuillez la faire installer par un électricien qualifié.
• La responsabilité de notre société ne saurait être engagée pour des dommages pouvant survenir suite à une utilisation effectuée sans mise à la terre.
• Positionnez votre appareil de sorte qu'il ne soit pas directement exposé à la lumière du soleil.
• Cet appareil ne doit pas être utilisé en plein air, ni exposé à la pluie.
• Il doit être séparé par une distance d'au moins 50 cm des sources de chaleur telles que les cuisinières, les fours, les radiateurs et autres réchauds, et de 5 cm au moins des fours électriques.

• Si ce dernier est juxtaposé à un congélateur, il est indispensable de prévoir un espace d'au moins 2 cm entre les deux appareils pour éviter tout risque de condensation de l'humidité sur les surfaces externes.
• Veuillez ne pas mettre d'objets sur votre réfrigérateur et positionnez-le dans un endroit convenable de sorte qu'il puisse y avoir un vide d'au moins 15 cm au-dessus.
• Vous ne devez en aucun cas déplacer ou enlever le bac de réception des eaux de dégivrage.
• Ne posez pas d'aliments ou de récipients très chauds sur le réfrigérateur. Celui-ci pourrait être endommagé.
• Si vous voulez le positionner tout près d'un mur, veuillez laisser un espace d'au moins 2 cm entre les deux.
• Pour éviter que le condenseur (grille noire à l'arrière) ne touche au mur, installez l'intercalaire plastique fourni pour le mettre à bonne distance (pour le fixer, emboîtez et tournez-le de 90°).
• Pour obtenir un bon fonctionnement dépourvu de toute vibration, il est impératif de positionner l'appareil de niveau (contrôle avec un niveau) à l'aide des pieds réglables avant qui doivent être réglés pour obtenir le niveau (tournez les pieds réglables dans le sens des aiguilles d'une montre ou dans le sens inverse). Cette procédure doit être effectuée impérativement avant de placer les aliments dans le réfrigérateur.
• Avant d'utiliser votre appareil, nettoyez toutes ses pièces avec de l'eau chaude dans laquelle vous aurez ajouté un produit de nettoyage non corrosif, puis rincez avec de l'eau propre et séchez. À l'issue du processus de nettoyage, remettez toutes les pièces en place.

Avant de commencer à utiliser votre appareil

• Après avoir été transporté, déballé et installé, avant la première utilisation, laissez obligatoirement votre appareil se reposer pendant 3 heures (en position verticale), puis insérez la fiche dans la prise murale. Si vous le branchez sans attendre ce délai, vous risquez d'endommager le compresseur.

• Vous pourrez entendre une odeur la première fois que vous faites fonctionner votre appareil; cette odeur disparaîtra une fois que le processus de froid commencera.

PARTIE 2. UTILISATION

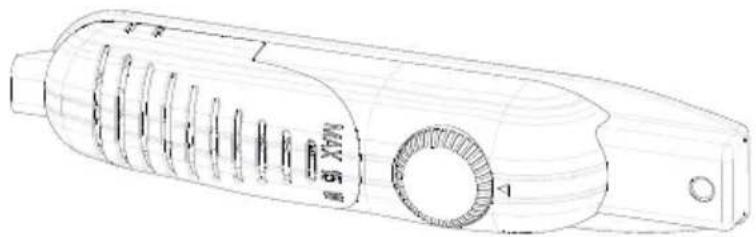

Réglage du thermostat

• Le thermostat permet de réguler la température interne des compartiments réfrigérateur et congélateur. En faisant passer la manette de la position 1 à la position 5, il est possible d'obtenir des températures plus froides.
• La position « • » indique que le thermostat est fermé et que le refroidissement est impossible.
• Pour le stockage à court terme des aliments dans le compartiment du congélateur, vous pouvez régler la manette entre la position 1 et 3.
• Pour le stockage à long terme des aliments dans le compartiment du congélateur, vous pouvez régler la manette entre 3 et 4.
• Une fois l'appareil connecté à l'alimentation secteur, vérifiez que la lampe intérieure de la partie réfrigérateur s'allume. Puis, tournez la manette de réglage du thermostat sur la position « 5 » (position max.).
• Remarque : pour obtenir la température interne idéale, réglez la manette de réglage du thermostat entre 2 et 4.
• Le réglage du thermostat doit être effectué en tenant compte des paramètres suivants : la fréquence d'ouverture et de fermeture des portes, la quantité d'aliments conservée, et l'environnement dans lequel le réfrigérateur se trouve.
• Pour que l'appareil soit complètement refroidi après son premier branchement à la prise murale, il doit fonctionner sans interruption pendant 24 heures selon l'environnement et la température.
• Pendant cette période de temps, attention de ne pas ouvrir et fermer les portes de votre appareil avec une certaine fréquence et ne pas le remplir à l'excès.
• Lorsque vous souhaiterez faire fonctionner à nouveau votre réfrigérateur après avoir débranché sa fiche de la prise murale, patientez pendant au moins 5 minutes avant d'insérer à nouveau la prise de sorte que le compresseur n'encoure aucun dommage.

Recommandation importante :

Votre réfrigérateur / congélateur ne doit pas être placé dans une pièce trop froide ou trop chaude. Sinon, il ne pourrait pas fonctionner correctement. Les températures minimales et maximales de la pièce où doit être placé votre appareil dépendent de la classe climatique de votre réfrigérateur. Veuillez vous référer à la classe indiquée sur la plaque signalétique collée sur votre appareil.

Classe Climatique	Température ambiente (°C)
T	Entre 16 et 43
ST	Entre 16 et 38
N	Entre 16 et 32
SN	Entre 10 et 32

Accessoires

Indicateur de porte congélateur ouverte

L'indicateur de « porte ouverte » situé sur la poignée de fermeture vous permet de voir si la porte est correctement fermée ou non.

• Si la bande rouge est visible, la porte est encore ouverte.
• Si la bande rouge est invisible, la porte est correctement fermée.
• Nous attirons votre attention sur le fait que la porte du congélateur doit toujours être correctement fermée. Vous évitez ainsi la décongélation des aliments, la formation d'épaisses couches de glace à l'intérieur du compartiment congélateur ainsi qu'une surconsommation d'énergie inutile.

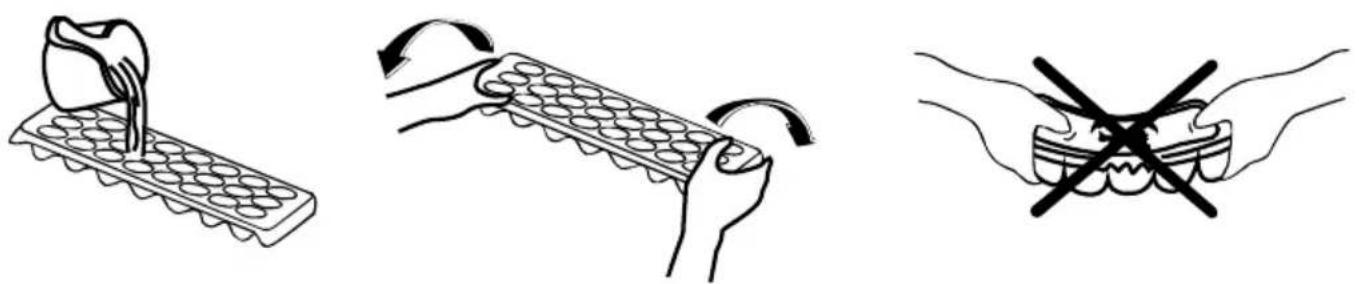

Bac à glaçons

Remplir le bac à glaçons aux 3/4 d'eau et le placer dans le congélateur.

Une fois que l'eau s'est entièrement transformée en glace, tordez le bac entre vos mains pour détacher les glaçons (voir figure ci-dessous).

Indicateur de température « OK »

Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparaît pas, la température est mal réglée au niveau du thermostat, il faudra modifier le réglage vers un chiffre plus haut. L'indication « OK » est visible lorsque la température est correctement réglée. La pastille noire devient alors vert foncé, laissant apparaître le « OK » en noir. Celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture est facilitée s'il est correctement éclairé.

À chaque modification de la manette de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de décider, si nécessaire, d'un nouveau réglage pour l'affichage du « OK ». Ne modifiez la position de la manette de réglage de température que progressivement et attendez au moins 12 heures avant de décider d'une nouvelle vérification et d'une éventuelle modification.

NOTE : Après chargement dans l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, l'intérieur du réfrigérateur va remonter en température et il sera normal que l'inscription « OK » n'apparaisse pas momentanément sur l'indicateur de réglage de température. Il faudra donc attendre un certain temps que la partie réfrigérateur refroidisse à nouveau pour que le « OK » s'affiche de nouveau.

Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, ouvertures fréquentes de la porte), réglez la manette du thermostat sur une position inférieure afin d'obtenir de nouveau des périodes d'arrêt du compresseur.

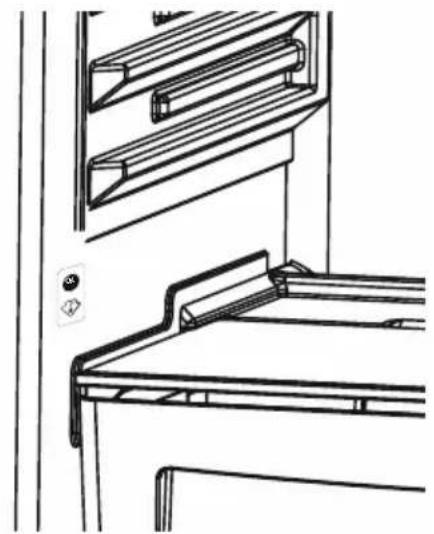

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus du bac à légumes.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

La zone la plus froide (0°C à 4°C) du compartiment réfrigérateur est délimitée par l'autocollant collé sur le côté gauche de la paroi.

La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de flèche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la flèche. La zone la plus froide se situe en dessous de ce niveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.

Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.

Emplacements	Produits
Clayettes supérieures	Aliments cuits, entremets et toutes denrées à consommer assezrapidement.
Zone la plus froide	Viate, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours. Fruits frais, charcuterie.
Bac à létumes Légumes frais, fruits.
Contre-porte	Les balconnets receivefront, en bas les bouteilles puis en rem ontant, les produits de faible volume et d'emploi courant (yaourts, crème fraîche,...).
	Le beurre, les fromages cuits et les øeufs trouveront leur place dans les casiers appropriés.

PARTIE 3.

NETTOYAGE ET ENTRETIEN

• Assurez-vous d'avoir débranché la fiche de la prise murale avant le début du nettoyage.
• Veuillez ne pas nettoyer le réfrigérateur en y versant de l'eau.
• Vous pouvez nettoyer les parties internes et externes de votre appareil avec de l'eau chaude et savonneuse et à l'aide d'un tissu ou d'une éponge douce.

Veuillez retirer les accessoires les uns après les autres, et nettoyez-les à l'eau savonneuse. Ne les nettoyez pas à l'intérieur d'un lave-vaisselle.

• N'utilisez jamais des produits inflammables, explosifs, ou corrosifs comme le diluant, le gaz, ou l'acide.
• N'utilisez pas des produits abrasifs, détergents ou savons. Après le lavage, rincez à l'eau propre et séchez soigneusement. Quand vous avez terminé le nettoyage, rebranchez la prise avec les mains sèches.

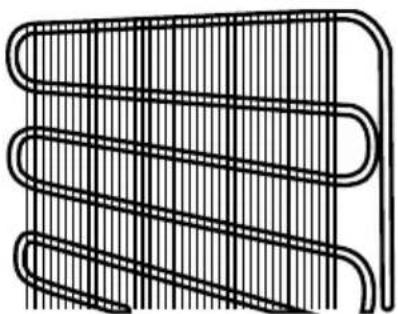

• Le condenseur (la pièce à ailettes noire se trouvant à l'arrière) doit être nettoyé à l'aide d'un aspirateur ou d'une brosse au moins une fois par an. Ceci permettra à votre réfrigérateur de fonctionner plus efficacement et vous permettra d'économiser de l'énergie.

Veillez à ce que l'eau n'entre pas en contact avec les connexions électriques de la commande de température ou l'éclairage intérieur. Inspectez le joint de porte de temps en temps.

Pensez à débrancher votre réfrigérateur avant de procéder au nettoyage.

Dégivrage

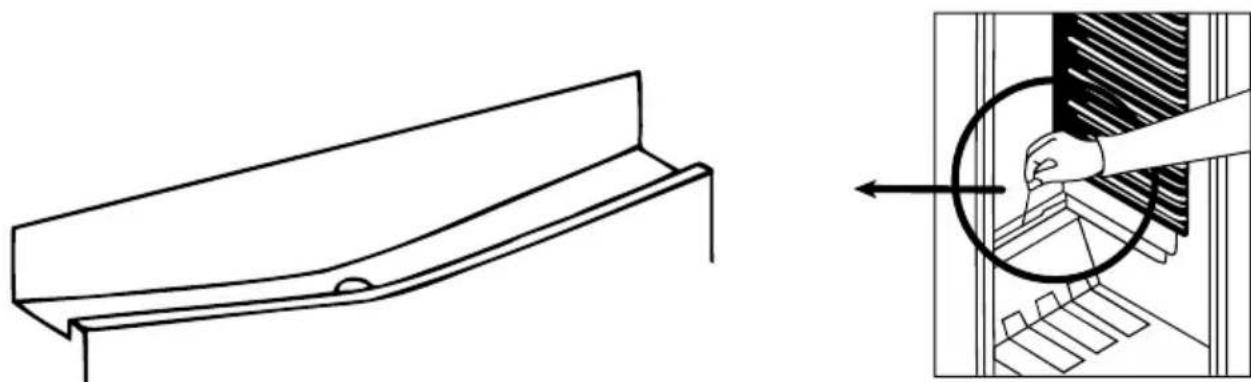

Dégivrage du compartiment réfrigérateur

• Votre réfrigérateur effectue un dégivrage entièrement automatique. L'eau accumulée à la suite du dégivrage s'écoule vers le bac évaporateur situé au-dessus du compresseur (situé à l'arrière de votre réfrigérateur) et s'évapore toute seule.
• Le bac d'évaporation et l'orifice d'évacuation (situé derrière le bac à légumes du réfrigérateur) doivent être nettoyés régulièrement pour éviter que l'eau ne s'accumule dans le bas du réfrigérateur.
• Vous pouvez également verser un demi-verre d'eau dans l'orifice d'évacuation pour nettoyer l'intérieur.

Dégivrage du compartiment congélateur

Pour assurer un fonctionnement optimum de votre appareil, il faut enlever régulièrement la glace qui s'accumule dans le compartiment congélateur en dégivrant quand la couche de glace atteint une épaisseur de 3 à 5 mm. Sinon, cela pourrait endommager la porte du congélateur et affecter la température à l'intérieur du compartiment réfrigérateur.

Procédure de dégivrage :

Le jour qui précède le dégivrage, réglez le thermostat sur la position “5” pour congeler au maximum les aliments.

• Pendant le dégivrage, les aliments congelés doivent être enveloppés dans plusieurs couches de papier et placés dans un endroit frais. L'augmentation inévitable de la température des aliments congelés va réduire leur durée de conservation. Vous devrez consommer ces aliments le plus rapidement possible.

Tournez la manette du thermostat sur "·" et débranchez l'appareil.

• Laissez la porte ouverte afin d'accélérer le dégivrage. Vous pouvez également placer des récipients d'eau chaude dans le compartiment congélateur.
• Essuyez l'intérieur du compartiment congélateur.

Rebranchez l'appareil et réglez la manette du thermostat sur la position maximum pour refroidir très rapidement l'intérieur, puis replacez les aliments à l'intérieur.

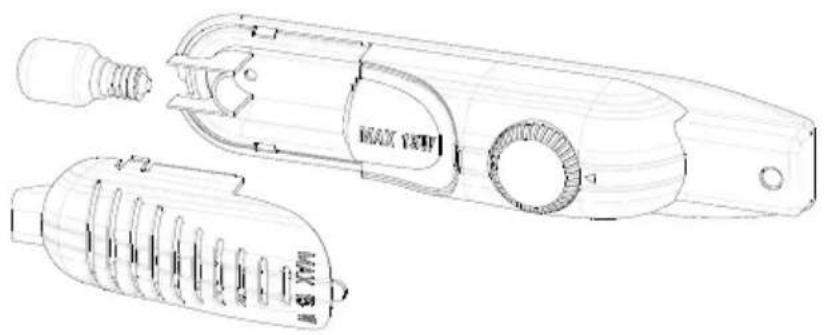

Remplacement de l'ampoule

Pour remplacer l'ampoule du compartiment réfrigérateur :

1. Débranchez la fiche d'alimentation électrique de l'appareil au niveau de la prise murale.
2. Appuyez sur les deux côtés du capot de la lampe et retirez-le.
3. Remplacez l'ampoule par une nouvelle ampoule d'une puissance maximale de 15 W.
4. Replacez le capot de la lampe et attendez 5 minutes avant de rebrancher l'appareil.

Remplacement des LED utilisées pour l'éclairage (en cas d'éclairage par diodes électroluminescentes)

Pour remplacer les LED utilisées pour l'éclairage, contactez un service agréé.

PARTIE 4.

• Les emballages originaux et les mousses peuvent être conservés pour un éventuel futur transport.
• En cas de nouveau transport, vous devez attacher votre réfrigérateur avec un matériel d'emballage adéquat, des bandes adhésives et des fils. N'oubliez pas de vous conformer à la réglementation relative au transport mentionnée dans l'emballage.
• Lors du déplacement ou du transport, enlevez d'abord les pièces mobiles qui se trouvent à l'intérieur de l'appareil (étagères, accessoires, compartiments),

etc.) ou reliez-les à l'aide du ruban adhésif à la paroi intérieure du réfrigérateur afin de les protéger contre les chocs.

• Veuillez prêter attention pour que votre réfrigérateur soit transporté le plus verticalement possible.

Repositionner la porte

• Il n'est pas possible de changer le sens d'ouverture de la porte de votre réfrigérateur, lorsque les poignées sont installées à partir de la surface avant de la porte.
• Toutefois, il est possible de modifier le sens d'ouverture de la porte sur les modèles sans poignée.
• Si le sens d'ouverture de porte de votre réfrigérateur peut être changé, vous devez contacter le service autorisé le plus proche pour les travaux.

PARTIE 5. AVANT D'APPELER LE SERVICE APRÈS VENTE

Votre réfrigérateur ne fonctionne pas. Vérifiez les points suivants :

• Y a-t-il une panne électrique au niveau du compteur ?
• La fiche a-t-elle été correctement branchée dans la prise murale ?
• Le fusible auquel est branchée l'appareil ou le fusible principal sont-ils corrects ?
• La prise murale a-t-elle des défectuosités ? Si tel est le cas, essayez la prise de votre réfrigérateur en la branchant à une autre prise murale dont vous êtes sûr qu'elle fonctionne.

Si le réfrigérateur fonctionne en émettant un bruit ;

Le compresseur se met en route régulièrement, pour s'assurer que le niveau de fraîcheur commandé par le thermostat reste fixé. Les bruits perceptibles de l'appareil à ce moment précis sont normaux selon la fonction requise.

Une fois le niveau de fraîcheur requis atteint, les bruits diminueront automatiquement.

Si le bruit persiste :

• Votre appareil a-t-il été bien équilibré ? Ses pieds ont-ils été réglés ?
• Y a-t-il quelque chose derrière votre appareil ?
• Les étagères ou les assiettes qui s'y trouvent tremblent-elles ? Dans une telle situation, disposez à nouveau les étagères et/ou les assiettes.
• Les objets sont-ils posés sur ce qui tremble ?

Bruits normaux Crépitement (cliquetis de glace) :

Ce bruit se fait entendre pendant le processus de dégivrage. Les modifications de températures internes (les dilatations dans les matériaux).

Court bruit de crépitement

• Ce bruit se fait entendre lorsque le thermostat active et désactive le compresseur.
• Bruit émis par le compresseur C'est le bruit normal du moteur. Ce bruit indique que le compresseur fonctionne normalement. Lors du démarrage du compresseur, il peut faire un peu plus de bruit pendant une courte période. Bouillonnement et gargouillis :
• Le bruit est émis à mesure que le liquide de refroidissement s'écoule à travers les tuyaux contenus dans le système.

Bruit d'écoulement d'eau :

Il s'agit dans ce cas du bruit normal de l'eau qui s'écoule vers le réseau d'évaporation pendant le processus de dégivrage. Ce bruit est perceptible pendant le processus de dégivrage effectué à l'intérieur de l'appareil.

Si la carrosserie de l'appareil à l'endroit où posent les joints de porte est chaude ;

Surtout en été (en périodes chaudes), il peut y avoir du chauffage sur les surfaces en contact avec les joints de portes, ce qui est tout à fait normal.

Si vous remarquez de l'humidité dans les parties internes de votre réfrigérateur ;

• L'aliment a-t-il été bien emballé ?
• Les boîtes ont-elles été bien séchées avant d'être mises dans la partie réfrigérateur ?
• Les portes de l'appareil sont-elles ouvertes assez régulièrement ?
• Une fois les portes ouvertes, l'humidité contenue dans l'air de la pièce pénètre très rapidement dans l'appareil. Si le taux d'humidité contenu dans la pièce est élevé, et si les portes sont ouvertes fréquemment, il y aura plus rapidement de l'humidité dans l'appareil.
• Il n'est pas surprenant de voir des gouttes d'eau se former à l'arrière du mur à la suite du processus de dégivrage automatique (dans des modèles statiques).
• S'il y a de l'eau dans la partie inférieure du réfrigérateur
• Vérifiez si le trou d'évacuation pour l'eau de dégivrage n'est pas bouché (utilisez la tige de dégivrage pour nettoyer le trou d'évacuation).
• Si les portes ne s'ouvrent et ne se referment pas correctement
• Les emballages d'aliments empêchent-ils les portes de se refermer ?
• Les compartiments de la porte, les étagères et les tiroirs ont-ils été bien fixés ?
• Les joints de la porte sont-ils défectueux ou usés ?
• Le réfrigérateur est-il positionné sur une surface plane ?

Si le froid n'est pas suffisant dans votre appareil :

Le réglage du thermostat est-il à la position « 1 » ? - Les portes de votre appareil sont-elles ouvertes très souvent et restent-elles ouvertes pendant longtemps ? - Les portes de votre appareil sont-elles fermées entièrement ? - Des tasses ou vaisselles ont-elles été placées dans la partie réfrigérateur, de sorte que leur contact avec le fond intérieur obstrue la circulation de l'air ? - Votre appareil est-il exagérément trop rempli ? - Y a-t-il suffisamment d'espace entre votre appareil et l'arrière (mur) et les parois latérales (mur ou meubles) ? - Votre appareil a été conçu pour fonctionner dans une plage de température ambiante suivant la classe climatique mentionnée sur l'étiquette signalétique. Le fonctionnement de votre appareil dans des ambiances avec des valeurs de température non conformes à celles spécifiées n'est pas recommandé pour une utilisation efficace.

Recommandations

La paroi arrière intérieure de votre réfrigérateur produit du froid. Lorsque l'appareil fonctionne, le fond est couvert de givre ou de gouttes d'eau, selon que le compresseur fonctionne ou non. Ne vous inquiétez pas, c'est tout à fait normal. L'appareil doit être dégivré uniquement si une couche trop importante de glace se forme.

• Si l'appareil n'est pas utilisé pendant une longue période (par exemple, pendant les vacances d'été), placez le thermostat sur la position « • ». Dégivrez, puis nettoyez le réfrigérateur et laissez la porte ouverte afin d'éviter la formation de moisissures et de mauvaises odeurs.
• Pour le mettre entièrement hors tension, débrancher la prise (pour le nettoyage et quand on laisse la porte ouverte).

Quelques conseils pour économiser de l'énergie

1. Installez l'appareil dans une pièce humide, bien aérée, loin de la lumière directe du soleil et des sources de chaleur comme le radiateur, la cuisinière, etc. Dans le cas contraire, utilisez une plaque d'isolation.
2. Laissez les aliments chauds et les boissons chaudes refroidir hors de l'appareil.
3. Pour dégivrer les denrées congelées, placez-les dans le compartiment réfrigérateur. La basse température des aliments congelés permet de refroidir le compartiment réfrigérateur lors du dégivrage. L'énergie est ainsi économisée. L'énergie est gaspillée lorsque les aliments sont sortis de l'appareil.
4. Les boissons et les soupes doivent être couvertes lorsqu'elles sont disposées dans l'appareil. Dans le cas contraire, l'humidité augmente dans l'appareil. Par conséquent, le temps de fonctionnement s'allonge. Les boissons et les soupes doivent également être couvertes pour en préserver le goût et l'odeur.
5. Lorsque vous disposez les aliments et les boissons dans l'appareil, ouvrez la porte aussi brièvement que possible.
6. Gardez fermés les couvercles de tous les compartiments à température différente dans l'appareil (bac à légumes, congélateur, etc).
7. Le joint de porte doit être propre et souple.
8. De temps à autre, nettoyez la partie arrière de votre appareil à l'aide d'un aspirateur ou d'un pinceau pour éviter qu'il consomme plus d'énergie.

Marque	CLAYTON
Modèle	TK101T15
Catégorie produit	5 (Congélateur - Réfrigérateur)
Classe énergétique	A+
Consommation énergétique annuelle *	121 kwh/an
Volume brut total	84 l
Volume net total	81 l
Volume brut du réfrigérateur	74 l
Volume net du réfrigérateur	73 l
Volume brut du congélateur	10 l
Volume net du congélateur	8 l
Classement par étoiles	**
Système de réfrigération	Statique
Temps de montée de la tempête (-18°C) - (-9°C)	-
Pouvoir de Congélation	-
Classe climatique **	ST/N (16°C - 38°C)
Emission acoustiques dans l'air	41 dB(A)

• Consommation d'énergie de 121 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil. ** Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 38°C.

Informations relatives à la conformité

• Ce produit est conforme aux normes européennes de sécurité en vigueur relatives aux appareils électriques.
• L'appareil a été fabriqué en conformité avec les normes EN62552, IEC60335-1 / IEC60335-2-24, 2004/108/EC.

Cette présentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modèle de l'appareil.

1) ÉTAGÈRE DU RÉFRIGÉRATEUR 2) VERRE DU BAC À LÉGUMES 3) BAC À LÉGUMES 4) PIEDS RÉGLABLES 5) THERMOSTAT

6) COMPARTIMENT CONGÉLATEUR 7) DESSUS 8) BAC À GLAÇONS 9) CASIER À ŒUFS 10) BALCONNET BOUTEILLES

CE

VESTEL France

17 rue de la Couture

Parc d'affaires Silic

94563 Rungis-France

Durée de disponibilité des pièces détachées fonctionnelles : 6 ans, à partir de la date de fabrication du produit.
