Caractéristiques	Détails
Capacité de lavage	6 kg
Vitesse d'essorage	1400 tr/min
Classe énergétique	A+++
Programmes de lavage	15 programmes différents
Dimensions (L x P x H)	60 x 55 x 85 cm
Poids	70 kg
Type d'affichage	Écran LCD
Fonctionnalités supplémentaires	Départ différé, contrôle de la mousse
Entretien	Nettoyage du filtre à peluches recommandé régulièrement
Sécurité	Verrouillage de sécurité enfant, protection contre les débordements
Garantie	2 ans

FOIRE AUX QUESTIONS - CL1406TRS Clayton

Que faire si ma machine à laver Clayton CL1406TRS ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, consultez le service technique.

Pourquoi ma machine à laver Clayton CL1406TRS ne remplit-elle pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau n'est pas encrassé.

Ma machine à laver Clayton CL1406TRS fait un bruit anormal pendant le cycle de lavage. Que faire ?

Vérifiez que les vêtements sont bien répartis dans le tambour. Un déséquilibre peut causer des bruits excessifs. Si le bruit persiste, contactez le service après-vente.

Pourquoi l'eau de la machine à laver Clayton CL1406TRS ne s'évacue-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas bouché ou plié. Assurez-vous également que le filtre de vidange n'est pas obstrué.

Comment nettoyer le filtre de ma machine à laver Clayton CL1406TRS ?

Pour nettoyer le filtre, débranchez la machine, localisez le filtre de vidange à l'avant en bas de la machine, ouvrez-le et rincez-le à l'eau claire. Remettez-le en place une fois propre.

Que faire si ma machine à laver Clayton CL1406TRS affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Respectez les recommandations pour résoudre le problème ou contactez le service technique.

Puis-je laver des vêtements en laine dans ma machine à laver Clayton CL1406TRS ?

Oui, vous pouvez laver des vêtements en laine, mais assurez-vous de sélectionner le programme approprié pour les textiles délicats afin d'éviter d'endommager les fibres.

Comment puis-je réduire l'odeur désagréable dans ma machine à laver Clayton CL1406TRS ?

Lavez régulièrement la machine à vide à haute température avec un produit nettoyant spécial pour machines à laver et laissez la porte entreouverte après chaque utilisation pour permettre l'aération.

La machine à laver Clayton CL1406TRS ne centrifuge pas. Que faire ?

Assurez-vous que le tambour n'est pas déséquilibré ou trop chargé. Si nécessaire, retirez quelques vêtements et relancez le cycle de centrifugation.

MODE D'EMPLOI CL1406TRS Clayton

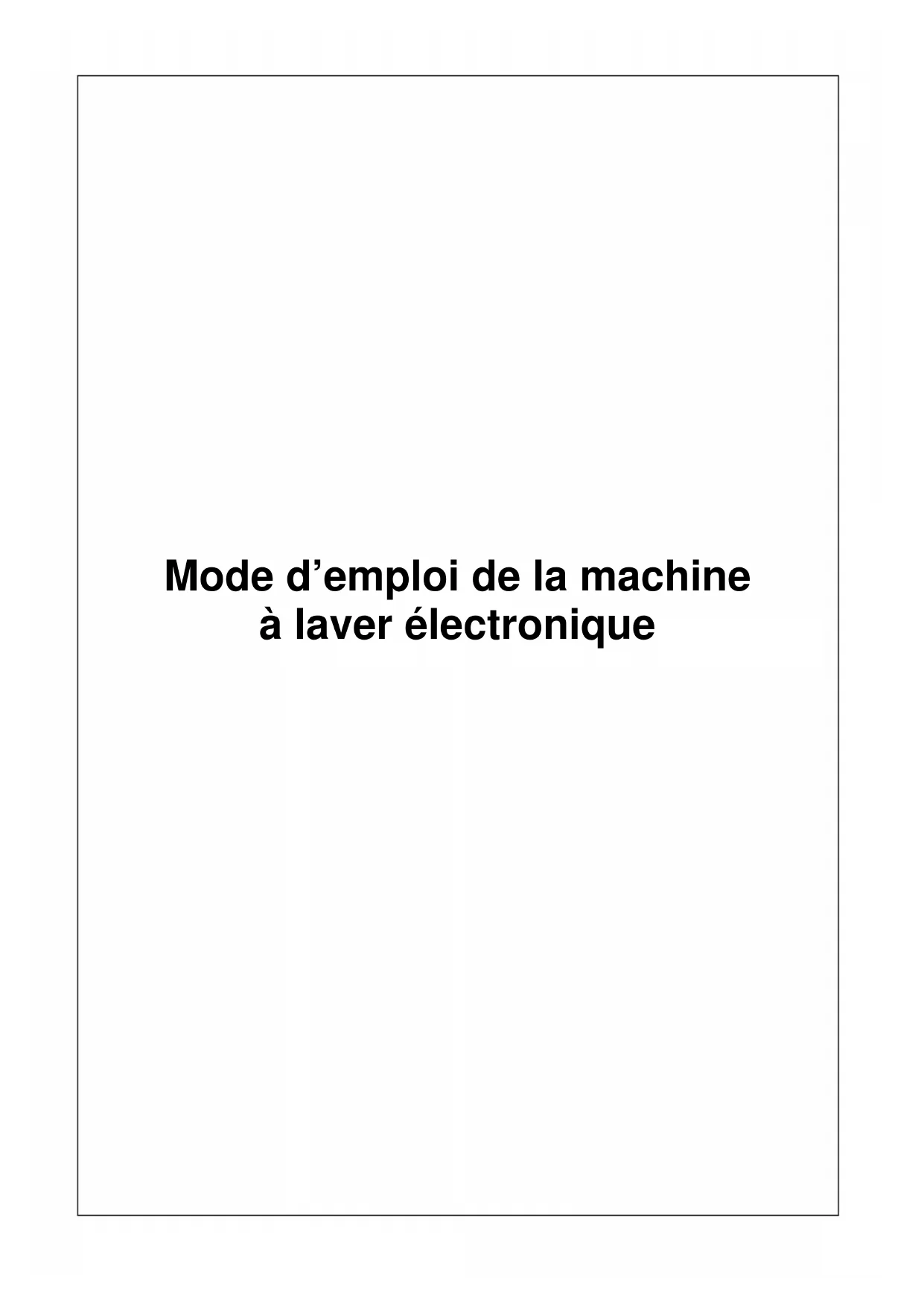

Mode d'emploi de la machine à laver électronique

SOMMAIRE

SECTION 1 : AVANT UTILISATION

• Consignes de sécurité
• Recommendations

SECTION 2 : INSTALLATION

• Démontage des vis de bridage
• Réglage des pieds
  Raccordement électrique
  Raccordement du tuyau d'arrivée d'eau
  Raccordement du tuyau de vidange

SECTION 3 : SPECIFICATIONS TECHNIQUES

SECTION 4: BANDEAU DE COMMANDE

• Touche marche/arrêt
• Voyants indicateurs de fonction
• Touches de fonction
• Manette sélecteur de vitesse d'essorage
• Manette sélecteur de programme

SECTION 5:LAVAGE

• Préparation du lavage
• Fonctionnement de la machine
  Tableau des programmes

SECTION 6 : ENTRETIEN ET NETTOYAGE

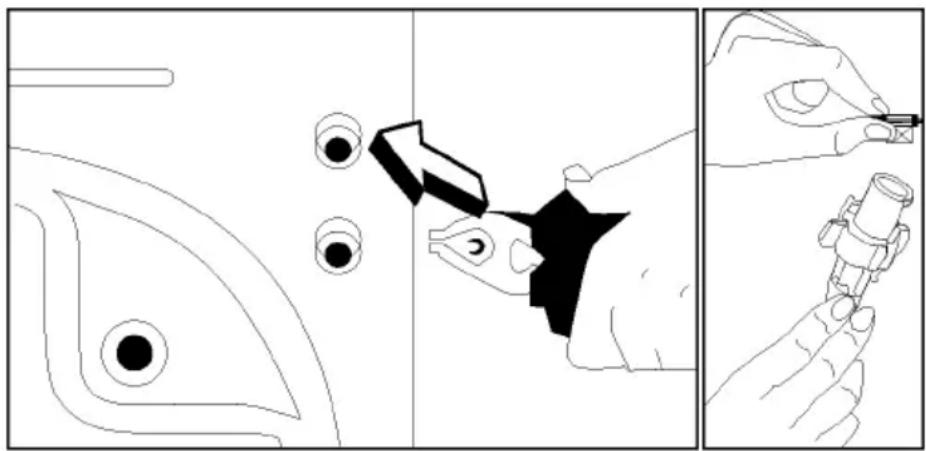

• Filtres des raccords d'arrivée d'eau
• Filtre de pompé de vidange

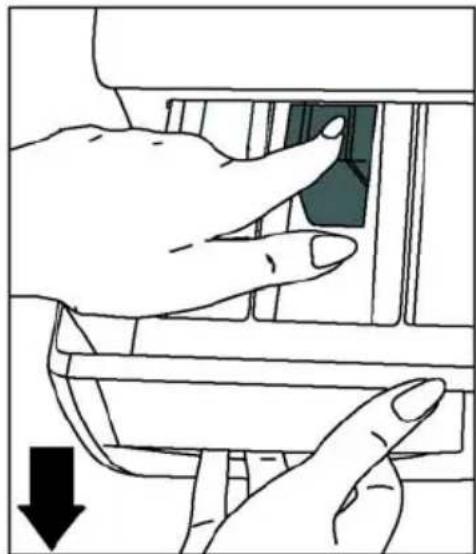

• Bac à produits

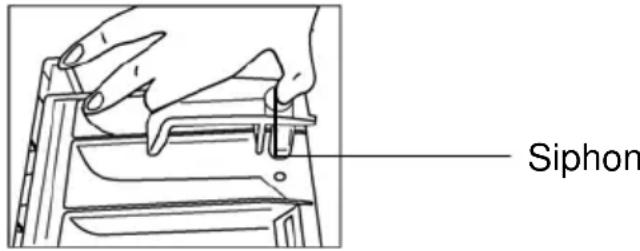

  Siphon d'assouplissant
  Carrosserie
  Tambour
• Elimination du calcaire

SECTION 7:INFORMATIONS PRACTIQUES

SECTION 8: QUE FAIRE EN CAS DE PANNE

SECTION 9 : SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

SECTION 10: SYMBOLES INTERNATIONAL TEXTILES

SECTION 1: AVANT UTILISATION

CONSIGNES DE SECURITE

• N'utilisez ni adaptateur multiple, ni rallonge.
  N'utilisez pas de prise dont le cordon est endommagé ou fissure.
• Si le cable électrique est endommagé, il doit impératifement être remplace par un technicien/agréé afin d'éviter tout risque d'électrocution.
• Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
• Ne branchez pas de prise en ayant les mains humides.
• Ne touchez jamais la machine en ayant les mains ou les pieds humides.
  N'ouvrez jamais le bac à produits lorsque la machine fonctionne.
• Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.

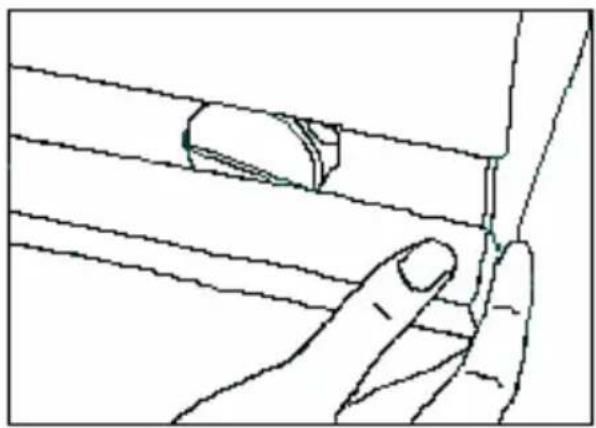

• La machine peut atteindre des températures élevées ; ne touche pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
• En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente agréé le plus proche.
• N'oubliez pas que l'emballage de votre machine peut etre dangereux pour les enfants.
• Ne laissez pas vos enfants jouer avec la machine.
• Ne laissez pas votre animal domestique s'approcher de la machine.
• Voiture machine doit uniquement etre utilisée par des adultes et conformément aux instructions de ce manuel.
• Voitre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
• Voiture nouvelle machine a eté concue selon les nouvelles directives Européennes en matière de consommations d'énergie et d'eau. Veillez donc à diminuer sensiblement les quantités de produits lessiviels.
• L'appareil ne soit pas etre place sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil.

RECOMMANDATIONS

• Une lessive ou un assouplissant qui reste longtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvénient, versez le détergent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.
  Utilisez uniquement la fonction prélavage pour les vêtements très sales.

• Ne dépassez pas la capacité de charge maximale.

• Si vous n'utilise pas votre machine pendant un certain temps, débranche la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.

• Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2: INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

DEMONTAGE DES VIS DE BRIDAGE

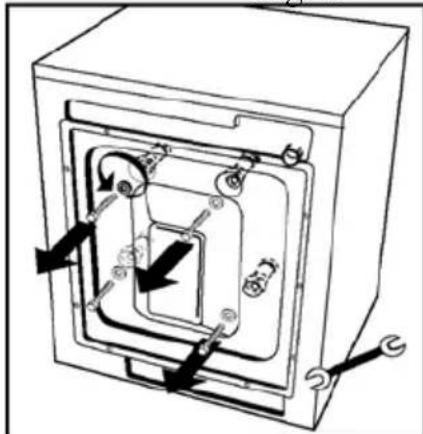

• Les vis de bridage situées à l'arrière de la machine doivent être démonétées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
• Retirez les vis. (Fig.2)

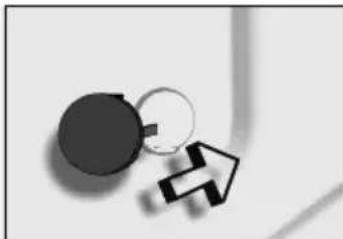

• Dans les orifices d'ou ont ete retirées les vis de bridage, insérez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

Fig. 2
Fig. 1

Fig. 3

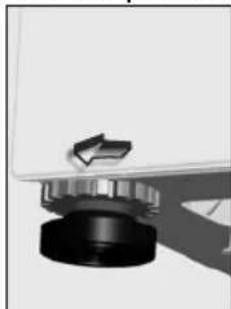

REGLAGE DES PIEDS

N'installez pas la machine sur un tapis ou des surfaces similaires.
- Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide.
- Equilibrez au moyen des pieds.

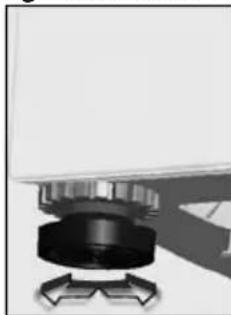

- Desserrez l'écrou de réglage en plastique (Fig.4).
- Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
- Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
- Ne placez jamais de cartons, de cales en bois ou d' éléments similaires sous la machine pour compenser des irregularités de niveau du sol.

RACCORDEMENT ELECTRIQUE

• Voitre machine à laver fonctionne sous une tension de 220 - 240V / 50Hz
• Le cable d'alimentation de votre machine est équipé d'une prise môle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par unElectricien qualifié.
• Notre société se dégage de toute responsabilité en cas de dommages eventuels résultat d'une'utilisation sans mise à la terre.

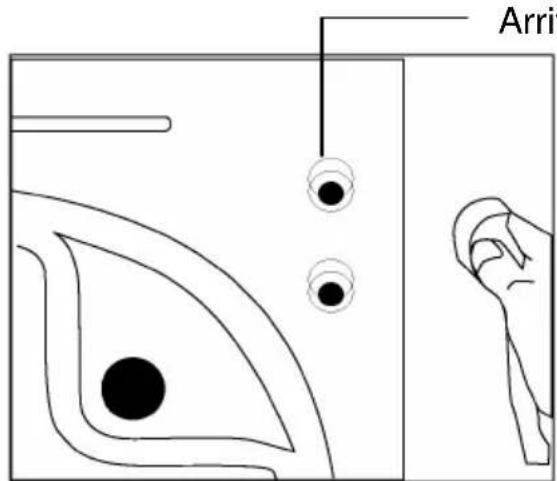

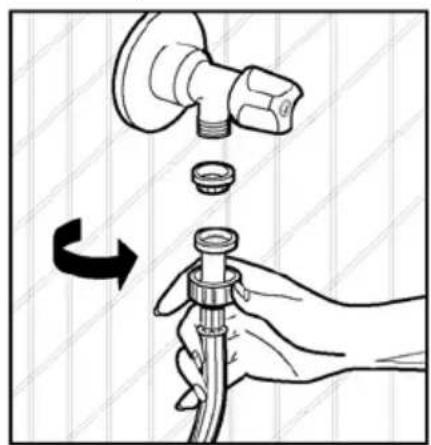

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU

• Voitre machine est prévue pour être branchée sur une arrivée d'eau froide.
  Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec filtré) sont fournis avec le tuyau.

• Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrête de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtre (fig.7). En cas de doute, faites brancher la machine par un installateur qualifié.

• Une pression d'eau de 1-10 bars assurera un fonctionnement correct de votre machine. (1 bar = plus de 8 litres/minute avec un robinet entièrement ouvert).

• Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entière le robinet.
• Verifiez que le tuyau d'arrivée d'eau n'est pas plie, fissure ou écrasé.
• Vissez le tuyau d'arrivée d'eau sur le robinet filtré 3"/4.

Fig.6
Fig.7
Arrivée d'eau froide (raccord à filtré blanc)

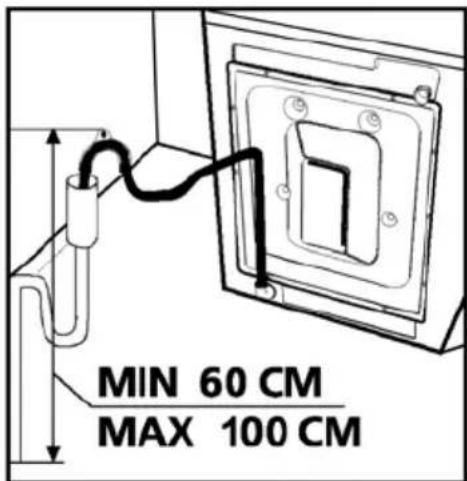

RACCORDEMENT DU TUYAU DE VIDANGE

• Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrasé ou étiré.
• Installé le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol.
• L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous évitez tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
• Ne rallongez le tuyau de vidange en ajoutant des éléments supplémentaires.

SECTION 3 : SPECIFICATIONS TECHNIQUES

	CL 1406 TRS
Capacité de charge maximale (linge sec) (kg) 6
Hauteur x Largeur x Profondeur (cm) 85*59,6*54
Vitesse maximale d'essorage (tr/min) 1400
Pression d'eau admise pour l'installation 1 à 10 Bar

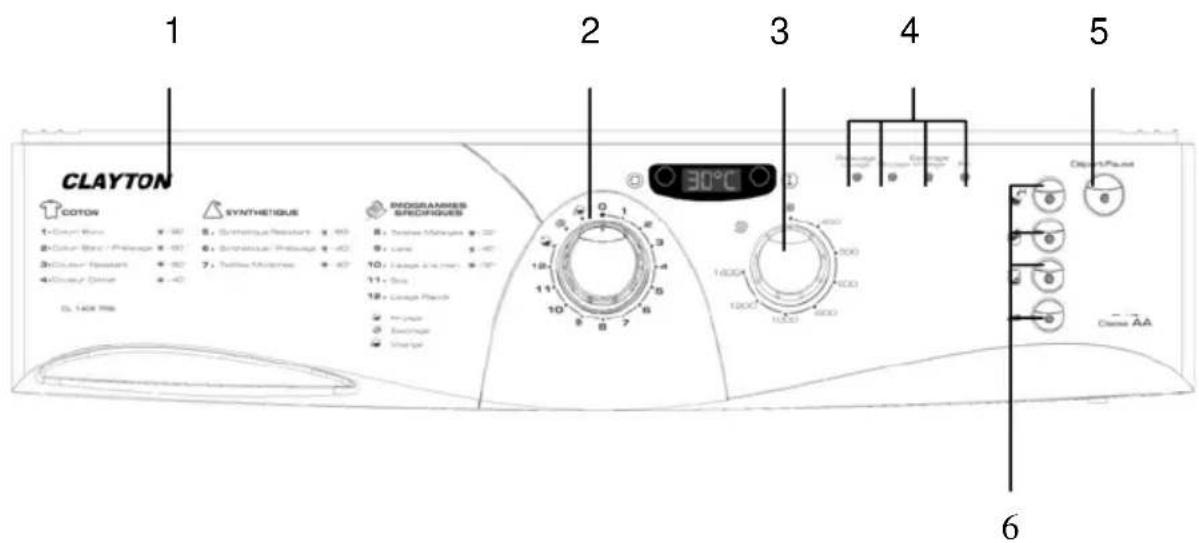

SECTION 4 : BANDEAU DE COMMANDE

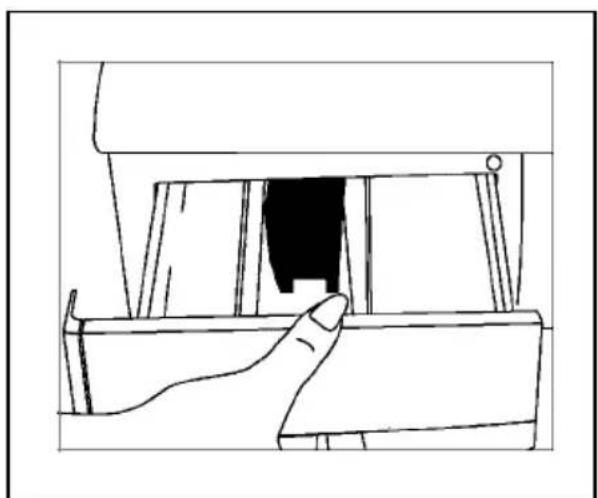

1-Bac a produits
2- Selecteur de programme

3- Selecteur de vitesse d'essorage

4-Voyants lumineux de fonction

5- Touchedepart/pause
6- Touches de fonction

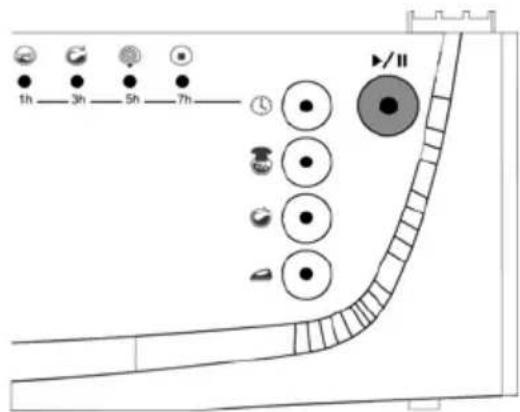

TOUCHÉ DÉPART / PAUSE

Cette touche est utilisée pour démarrer un programme sélectionné, ou pourmettre un programme en cours de marche sur pause.

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument, et indiquent la progression des programmes. Lorsqu'un des ces voyants est allumé, cela signifie qu'un certain programme est en cours. Levoyant est étant lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction selectionnée a terminé son opération.

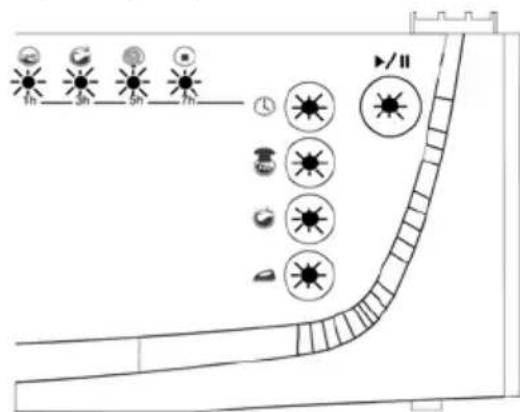

Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraph 9.

TOUCHES DE FONCTION

Lavageéconomique

Cette fonction vous permet de faire des économies d'énergie en réduisant la température et en augmentant le temps de lavage du programme de lavage sélectionné à un certain niveau.

Repassage facile

Cette fonction vous permet de faire en sorte que votre linge soit moins froissé après lavage.

Plus d'eau

Cette fonction vous permet d'alimenter votre machine avec une quantité d'eau légèrement supérieure à celle d'un lavage normal en diminuant ainsi la friction entre les pieces de linge. Cette fonction est recommendée pour votre linge délicat ou le linge que vous souhaitez particulièrement bien rincer.

Arrêt cuve pleine

Cette fonction est recommendée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rincege n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la même touche.

ATTENTION!

Si vous avez oublié deCHOISIR une fonction supplémentaire alors que le programme de lavage a déjà demarré, appuyez sur la touche de la fonction supplémentaire que vous poulez selectionner. Si levoyant lumineux au-dessus de la touche reste allumé, la fonction selectionnée sera lancée. Si levoyant reste allumé pendant un moment puis s'eteint, la fonction que vous avez selectionnée ne sera pas lancée.

REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légarement sur les touches pour activer les fonctions.

TOUCHEMENU

La touche Menu vous permet d'acceder aux fonctions pour régler la température et l'heure de démarrage de votre machine. Voir explication p.18

TOUCHE DE SELECTION

La touche de selection vous permet de modifier les fonctions pour régler la température et l'heure de démarrage de votre machine.

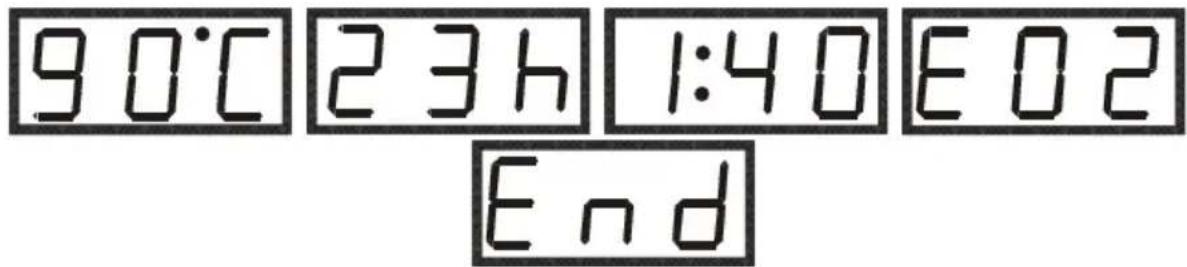

INDICATEUR ÉLECTRONIQUE

L'indicateur électronique vous permet de régler la température et l'heure de démarrage d'un programme, et de voir le temps de lavage prévu. L'indicateur électronique vous avertit en affichant un symbole d'erreur si une erreur se produit en cours du lavage, et vous informera également de la fin d'un programme en affichant « END » (« FIN »).

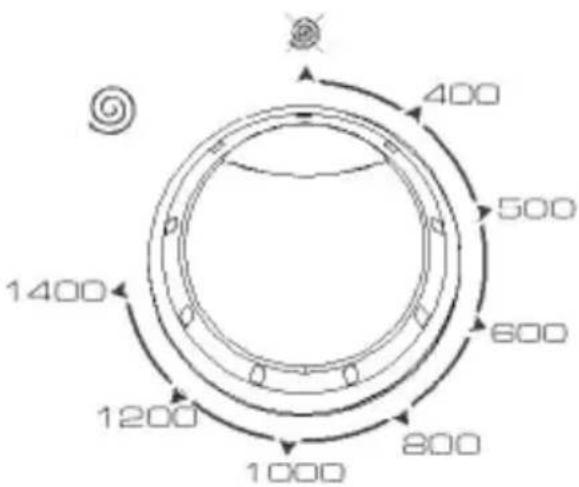

MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionnez la manette sur la position O, il n'y aura pas d'essorage.

REMARQUE: Veillez à un essorage approprié de votre linge fragile et délicat.

Fig.9

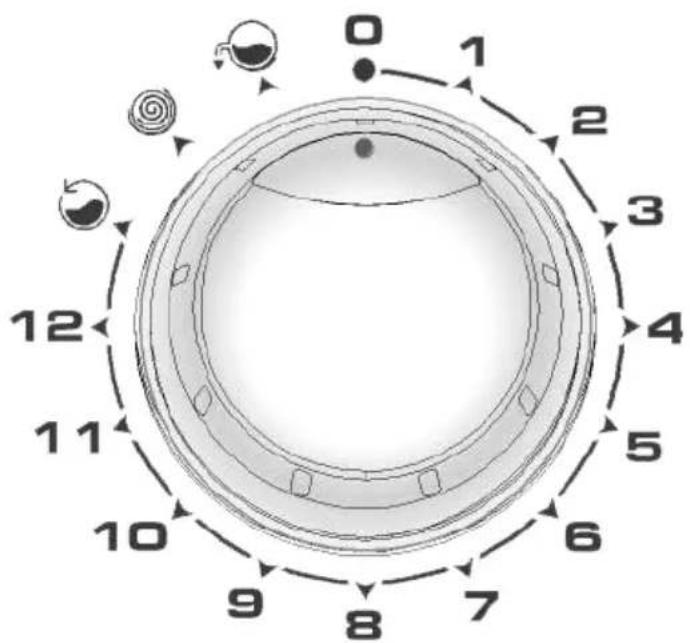

MANETTE SELECTEUR DE PROGRAMME

Avec le bouton de programme, vous pouvez désirer le programme que vous souhaitez pour votre linge. Vous pouvez régler la sélection de programme en tournant le bouton de programme dans les deux directions. Vérifiez que le symbole de la manette sélecteur de programme se trouve bien exactement sur le programme souhaité. Lorsque vous reglez la manette de programme sur la position STOP (Arrêt) et que votre machine est en marche, votre programme restera incomplet.

COTON

Coton Blano 90
2Coton Blanc/Prelavage 60
3Couleur Résistant 60
4Coulur Delicat 40

SYNTHETIQUE

5Synthetique Resistant
6Synthetique/Prelavage-40
7 Textiles Modres -40

PROGRAMMES SPECIFIQUES

8 Textiles Melaerges
9·Laine 40

1. Lavage la main

2. Soie
   12, Lavage Rapide

Bingsage

Essence

Vidange

SECTION 5 : LAVAGE

• Branchez la machine.
• Ouvrez le robinet d'arrivée d'eau.

PREPARATION DU LAVAGE

Tri du linge

• Triez vous linge en fonction de sa matière (coton, synthétique, delicat, laine, etc.), des températures de lavage et du degré de salissure.
• Séparez impératifement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
• Vérifiez que les poches de vos vêtements ne contiennent aucune piece métallique.
• Fermez les fermétures à glissière et les boutons des vêtements.
• Retirez les crochets des rideaux (metalliques ou plastiques) ou placez-les dans un sac à linge fermé.
• Mettez à l'envers les pieces de linge telles que les pantalons, les tricots, t-shirts et pulls.
• Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90°C n

Jusqu'à 60 °Cine

Jusqu'à 30 °C

Non lvable en

Chargement du linge dans la machine

Ouvrez le hublot de votre machine.
- Mettez le linge dans la machine en veillant à bien le répartir.
- Mettez chaque vêtement séparément.
- En refermant le hublot de la machine, vérifie qu'aucun vêtement n'est resté coincide entre la porte et le joint du hublot.
- Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne démarrera pas le programme de lavage.

Les détergents

La quantité de lessive dépend des critères suivants :

• Voiture consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartment n^2 du bac à produits.
• Pour le linge très sale, Sélectionnez un programme avec prélavage, versez 1/4 de la dose de détergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
• Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
• La quantité de lessive consommée dépend de la durée de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartmentement prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Mettez en place la pierce plastique pour détergent liquide (fournie avec la notice) dans le second compartment du bac à produits et dosez la quantité de lessive liquide en fonction des niveaux de cet indicateur.

METTRE LA MACHINE EN MARCHE

Sélection de programmes et de fonctions

Choisissez les programmes et fonctions supplémentaires adaptés à votre linge, à l'aide des tableaux pages 20.

Touché Départ / Pause

En appuyant sur cette touche, vous pouvez démarrer le programme sélectionné oumettre un programme en cours de marche sur pause.

Lorsque le programme sélectionné démarre, le voyant lumineux de la touche départ/ pause s'allume s'allume.

Lorsque vous souhaitezmettreleprogrammeselectionne sur pause,appuyez une fois sur la touche depart/pause.Levoyant de la touche se mettra a clignoter.Afin de remmettreleprogramme en marche à partir de ce point de pause,appuyez de nouveau sur la touche depart/pause.

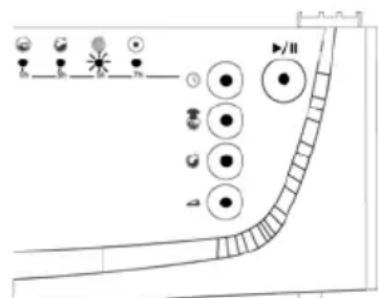

Démarrer le programme

• Réglez le bouton de programme sur un programme que vous souhaitez

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage clignotera.

• Si le programme sélectionné est un programme de rinceage/essorage ou de sechage, levoyant lumineux correspondant clignotera.

• Démarrez le programme sélectionné en appuyant sur la touche départ/pause.
• Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche départ/pause est enclenchée et que le lavage est en marche.

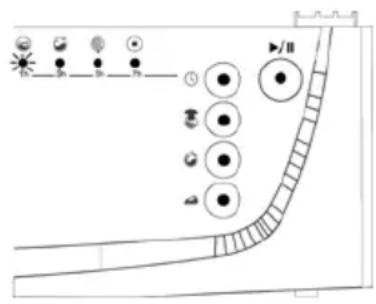

Sélectionner une fonction supplémentaire

• Réglez le bouton de programme sur un programme que vous souhaitez sélectionner.

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage s'allumera.

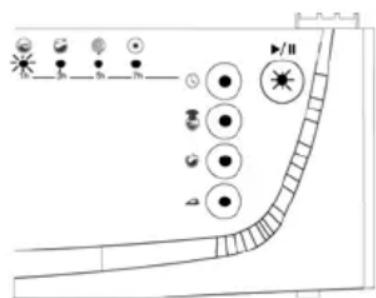

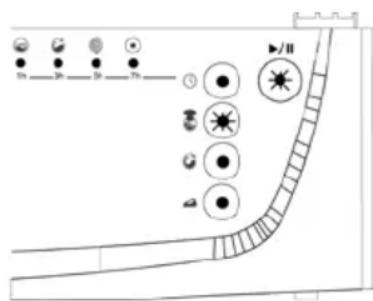

Pour selectionner une fonction supplémentaire :

• Appuyez une fois sur la touche de fonction supplémentaire que vous souhaitez sélectionner.
• Si levoyant lumineux au-dessus de la touche de fonction resté allumé, cela signifie que vous avez sélectionné la fonction souhaitation.

• Si levoyant lumineux au-dessus de la touche de fonction clignote, cela signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec le programme qui a eté sélectionné.
• Démarrez le programme sélectionné en appuyant sur la touche départ/pause.

• Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche départ/pause est enclenchée et que le lavage est en marche.

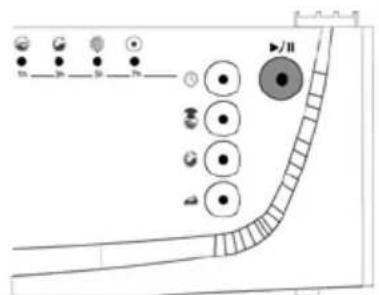

Annuler un programme

Si vous souhaitez qu'un programme en cours se termine plus tout :

• Appuyez sur la touche départ/pause pendant 4 secondes.

• Les voyants correspondants aux opérations de rinceage/vidange s'allumeront et l'indicateur électronique affichera « FIN » en clignotant.

• Voitre machine lancera l'opération de vidange nécessaire pour que le programme puisse se terminer, et le programme s'arrête ensuite.

• L'indicateurlectroniquecontinuera d'afficher « FIN » en clignotant.

A la fin du programme

• Voitre machine s'arrête automatiquement lorsque le programme seLECTIONné s'est arrêté.

• l'indicateur électronique affichera "End" (Fin)

• Réglez le bouton de programme sur la position STOP (arrêt).

• Avant d'ouvrir le hublot, attendez 3 minutes (le hublot est équisé d'une sécurité empêchant son ouverture pendant le fonctionnement). Ne forcez donc pas l'ouverture, car il yaurait risque de casse de la poignée de hublot. Ensuite sortez le linge en tirant la poignée vers vous.
• ÀpRES avoir sorti le linge, laissez le hublot ouvert afin que l'intérieur de la machine puisse sécher.
• Débranche la machine.
  Fermez le robinet d'eau.

RÉGLER LA TEMPERATURE DE L'EAU DE LAVAGE

Pour régler la température:

• Appuyez une fois sur la touche menu après avoir sélectionné le programme et la/les fonction(s) souhaités.

L'indicateur electronique affichera la température de lavage du programme sélectionné.

• Vous pouvez réduire cette température à l'aide de la touche de sélection.

• Si vous souhaitez un lavage à froid, appuyez sur la touche de sélection jusqu'à ce que l'indicateurlectronique affiche « CLD »

• Si vous avez passé le niveau de température souhaité, vous pouvez le réajustez en appuyant plusieurs fois sur la touche de selection.

Attention: Si vous attendez plus de cinq secondes sans appuyer sur une touche de ce menu, le display reviendra à l'affichage de départ

Les niveaux de température de lavage sont spécifiées dans le tableau-2. Si vous ne reglez pas la température, le lavage sera effectué à la température maximale selon les fonctions du programme.

RÉGLER L'HEURE DE DÉMARRAGE DU PROGRAMME

Afin de régler l'heure de démarrage du programme de la machine :

• Appuyez deux fois sur la touche menu après avoir sélectionné le programme et la/les fonction(s) souhaités.

L'indicateur électronique affichera « 0 h »

• Precisez dans combien d'heures vous souhaitez que le programme sélectionné démarre, et réglez le salarié à l'aide de la touche de seLECTION.

Le décai peut être régèle de 1 à 23 heures.

Pour régler le décai :

• Réglez le délai de votrechoix à l'aide de la touche de sélection.
• L'indicateur électronique affichera un « h » clignotant à côte de l'heure de délié.
• Appuyez sur la touche département/pause pour activer cette fonction

Si vous avez passé le décai souhaité, vous pouvez le réajustez en appuyant à nouveau sur la touche de sélection.

Si vous attendez plus de cinq secondes sans appuyer sur une touche de ce menu, l'indicateur électronique returnera au départ.

Les délays sont spécifiés dans le tableau-2. Si vous ne reglez pas l'heure de démarrage du programme, le lavage sera effectué immédiatement.

Verrouillage enfants

Votre machine est équipée d'une sécurité enfants afin d'empêcher qu'un programme soit modifié dans le cas où une touche serait enclenchée pendant une opération de lavage. La sécurité enfants est activée lorsque vous appuyez pendant plus de trois secondes sur la troisième touche de fonction du panneau de commande.

Lorsque la fonction est activée, l'indicateur électronique affiche « 0:-n » en clignotant, et l'indicateur returne ensuite à sa position précédente. Si une touche est enclenchée, l'indicateur électronique vous avertit en affichant « 0:-n » en clignotant. Afin de désactiver la sécurité enfants, vousdezvez appuyer sur la même touche pendant plus de trois secondes. Lorsque la fonction n'est plus activée, l'indicateur électronique affiche « 0:-n » un court instant.

PROGRAMME	COMPART.	TOUCHES DE FONCTION	TYPE DE LINGE REMARQUES
		CL 1406 TRS
1-COTON BLANCK 2 6			Textiles en coton et lin, moyennement sales, qui résistant aux températures élevées.	Sous-vêtements, draps, nappes, t-shirts, serviettes
2-BLANCK/PRELAVAGE	1+2	6	Blancs et couleurs en coton et mixte, très sales.
3-COULEURRESISTANT	2	6	Blancs et couleurs en coton et mixte, moyennement sales.
4-COULEURDELICAT	2	6	Blancs et couleurs en coton et mixte, légèrement sales.
5-SYNTHETIQUERESISTANT	2	3	Textiles synthétiques ou en fibres synthétiques mélangées, moyennement sales.	Chaussettes,chemisiers en nylon
6-SYNTHETIQUE/PRELAVAGE	2	3	Textiles délicats tels que le tulle et les rideaux.
7-SYNTHETIQUE/DELICAT	2	3	Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
8-LAVAGE COMBINE 2	3		Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
9-LAINE 2 2			Lainages moyennement sales. Lavage à la main et en machine.	Lainages
10-LAVAGE MAIN 2 2			Lainages moyennement sales. Lavage à la main et en machine.
11-SOIE	2	2	Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine.
12-LAVAGE COURT 2	3		Blancs et couleurs en coton et mixte, légèrement sales.	Sous-vêtements,draps, nappes, t-shirts, serviettes
RINCAGE	Ce programme vous permet d'effectuer un rincege supplémentaire de votre linge après le cycle de lavage. Vous pouze utiliser ce programme pour tout type de linge (recommendé pour le linge en coton).
ESSORAGE	Ce programme vous permet de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton.
VIDANGE	Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lancez ce programme.

SECTION 6:ENTRETIEN ET NETTOYAGE

• Débranchez donc machine.
• Fermez le robinet d'arrivée d'eau.

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côté machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres.

• Demontez le tuyau d'arrivée d'eau.
• Retirez le filtré du raccord d'arrivée d'eau côte machine (à l'aide d'une pince) (Fig. 10) et lavez-les soigneusement à l'aide d'une Brosse.
• Nettoyez le filtré du tuyau d'arrivée d'eau côte robinet en les retardant manuellement avec le joint (Fig. 11).
• Àprous avoir nettoyé les filtres, remettez-les en place de la même manière.

Fig.10
Fig.11

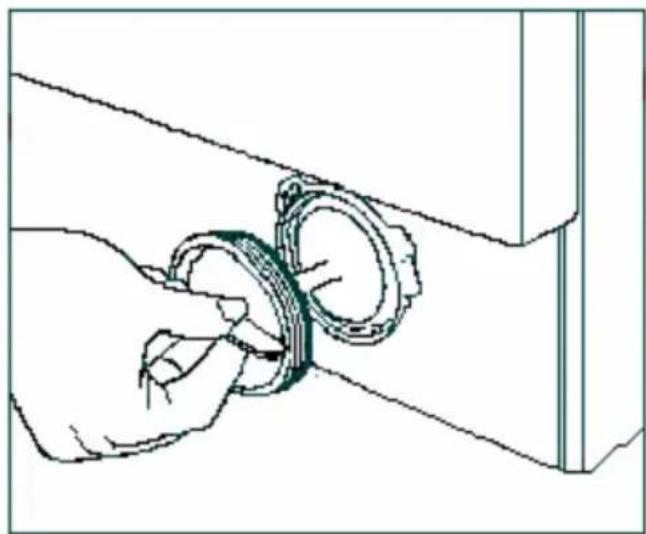

FILTRE DE POMPE DE VIDANGE

Le filtr de pompe prolonge la durée de vie de votre pompe de vidange. Il empêche les peluches de pénétrer dans la pompe. Il est recommendé de nettoyer le filtr de pompe tous les 2 à 3 mois.

Pour nettoyer le filtrre de pompe :

• Retirez la plinthe en pouissant vers le haut les 2 clips de fixations inférieures, puis en la tirant vers vous (Fig. 12)
• Avant de dévisser le filtr, placez un récipient sous le filtr pour laisser s'écouler l'eau résiduelle de la machine.
• Dévissez le filtré en tournant dans le sens inverse des aiguilles d'une montre et vidangez (Fig.13).
• Eliminze les impuretés sur le filtré.
• Vérifiez manuellement la rotation de la pompe.
• ÀpRES avoir nettoyé la pompe, revissez le filtrer en tournant dans les sens des aiguilles d'une montre.
• Il est important de bien revisser le filtré pour éviter tout risque de fuite.

ATTENTION!

Risque de brûlure !

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

Fig.12

Fig.13

BAC A PRODUITS

Avec le temps, les lessives peuvent cause une formation de résidus dans le tiroir à lessive et dans la fente. Retirez le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour-retirer le tiroir :

• Tirez le tiroir jusqu'à sa butée (fig. 14)
• Continue à tirer en appuyant sur le couvercle du siphon à l'intérieur du tiroir, et retirez le tiroir de son logement (fig. 15)
  Nettoyez-le avec de I'eau et a I'aide d'une vieille brosse à dents.
• Rassemblez les résidus à l'intérieur de la fente du tiroir en veillant à ce qu'ils ne tombent pas dans la machine.
• ÀpRES avoir séché le tiroir correctement, remettez-le en place en effectuant la procédure inverse.

fig. 14
fig. 15

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

CARROSSEIRE

Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiège additionné d'un produit de nettoyage (non abrasif). Àpres rincege à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION!

Si la machine est installée dans une piece ou la température risque d'être inférieure à 0^ , procédez comme suit en cas de non-utilisation de la machine:

• Débranche la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
• Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un recipient posé sur le sol (pour vider l'eau).
• Positionnez le sélecteur de programme sur « Vidange »
• Rebranche la prise électrique de la machine.
  Levoyant début de programme s'allumera.
• Démarrez le programme en appuyant sur la touche marche/arrêt.
• Débranche la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifie que la température ambiente est supérieure à 0 °C.

TAMBOUR

Ne laissez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraînant la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des épONGes abrasives ou des objets rugueux similaires.

: Lavez la tache à l'eau

tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiède.

fé : Etendez la partie tachée sur un recipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abimer le tissu.

t et cacao : En trempant votre linge dans de l'eau froide, frottez la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persististe, frottez avec de l'eau oxygénée (proportion de 3% ).

Ketchup : Grattez les taches séchéées sans abrir mer le laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

oeuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huile : Epongez les résidus. Frottez la tache avec du détergent et lavez à l'eau savonneuse tiège.

Moutarde : Tamponnez la tache avec de la glycérine. Frôtetz avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froide en 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères àSoupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

glace et lait : Laissez tremper votre linge dans l'eau froide et frottier la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de dessive. (N'utilisez pas de dessive pour le linge de couleur.)

Moisissure : Les taches de moisissure doivent etre nettoyées aussirapidementquepossible.Lavezla tache avecundetergent. Si la tache persiste,tamponnez avecde I'eau oxygénée (proportion de 3 % -

Encre : Faites couler de l'eau froide sur la tache jusqu'à de que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.

Fruits: Etendez la partie tachée de votre linge sur un réseau et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez la lessive si elle ne risque pas d'abîmer le tissu. Frottez vos lainages avec de l'alcool.(Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

à l'huile : Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un détergent et lavez.

Roussi : Si le tissu le permet, laver avec de la lessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

SECTION 8 : QUE FAIRE EN CAS DE PANNE

Toutes les réparations doivent être effectuées par un service après-vente/agréé. Si une réparation s'avère nécessaire ou si vous n'étes pas en mesure de remédier au problème à l'aide des informations ci-dessous :

• Débranchez la machine.
• Fermez le robinet d'arrivée d'eau.
• Contactez le service après-vente/agree le plus proche.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Bran	chez la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiez s'il y a du courant.
	Vous n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le sélecteur de programme est positionné sur O (arrêt).	Positionnez le sélecteur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le cig.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiez le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du raccord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du raccord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le cig.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiez le tuyau de vidange.
	Le filtré de pompé est bouché.	Nettoyez le pompé de filtré de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas réglics.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'veaz utilisé trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêté la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'veaz pas utilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votre linge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de dessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange)dès qu'elle est remplie.	L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
You ne voyagez pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau seouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinzage supplémentaire ou éliminez les taches après séchage à l'aide d'unerosse. Mettez moins de lessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximale de dessive mentionnée par le fabricant de détergent.

(^**) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POURY REMEDIER

L'essorage ne démarre pas ou démarre tardivement.

Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.

Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectue, l'essorage sera démarré. Lors du prochain lavage, veillez à bien répartir votre linge dans la machine.

SECTION 9 : SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Viete machine est equipee de systèmes de contrôle permanent du processus de lavage qui prendront les precautions nécessaires et vous avertiront en cas de probleme.

CODE D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E O I	Le hublot n'est pas correctement fermé.	Fermez le hublot correctement de manière à entendre un cig. Si le problème persiste, éteignez la machine, débranche-la, et contactez le service agréé le plus proche.
E02	Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est basse ou bloquée.	Tournez le robinet jusqu'à bout. Vérifiez si l'eau a été coupée. Si le problème persististe, la machine s'accêtera automatiquement au bout d'un moment.
E03	La pompe est défaillante ou le filtré à pompe est bloqué.	Nettoyez le filtré à pompe. Si le problème persististe, contactez le service agréé le plus-Proche. (*)
E04	Il y a une quantité d'eau excessive dans votre machine.	Votre machine videra automatiquement l'eau. Une fois la vidange d'eau terminée, éteignez la machine, débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus-proche.
EOS	LeCHAuffage de la machine ou le capteur de chaleur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
EOS	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
EOS	La carte électronique est défaillante.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
EOS	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E09	La tension de réseau est trop élevé ou trop faible.	Si la tension de réseau est plus faible que 150V ou plus élevé que 260V, votre machine s'accêtera automatiquement. Lorsque la tension de réseau est rétable, la machine se remet en marche.
E10	Erreur de communication.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

SECTION 10 : SYMBOLES INTERNATIONAL TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	cl
Sans repassage S échéage à plat Javel interdit Chlorage

F	P	A
Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet appeareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d'Equipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous

contribuerez à empêcher toute conséquence nuisible pour

I'environnement et la santé de I'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par consequent etre remis a un centre de collecte des dechets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillesz vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
