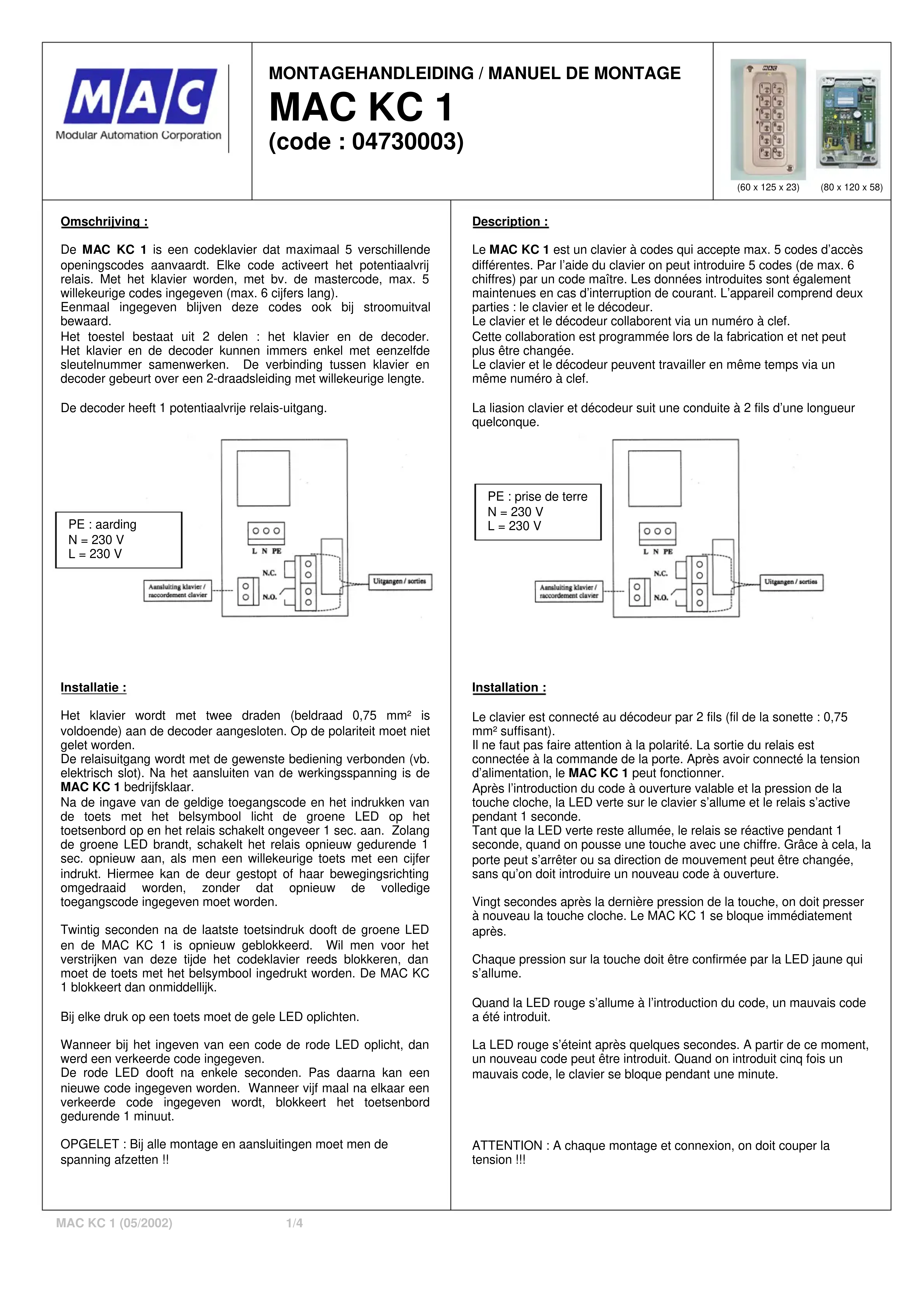

MODE D'EMPLOI KC 1 MAC

Le MAC KC 1 est un clavier à codes qui accepte max. 5 codes d'accès différents. Par l'aide du clavier on peut introduire 5 codes (de max. 6 chiffres) par un code maître. Les données introduites sont également maintenues en cas d'interruption de courant. L'appareil comprend deux parties : le clavier et le décodeur.

Le clavier et le décodeur collaborent via un numéro à cdef.

Cette collaboration est programmée lors de la fabrication et ne peut plus être changée.

Le clavier et le décodeur peuvent travailler en même temps via un même numéro à clef.

La liaison clavier et décodeur suit une conduite à 2 fils d'une longueur quelconque.

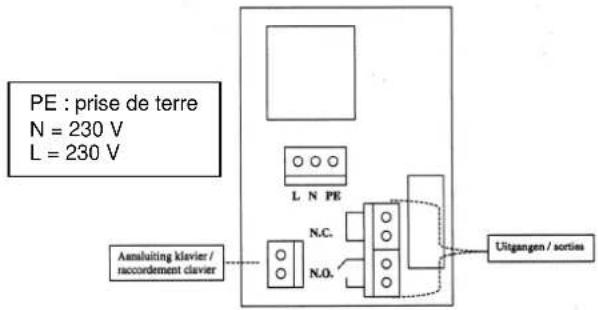

Installation :

Le clavier est connecté au décodeur par 2 fils (fil de la sonnette : 0,75 mm² suffisant).

Il ne faut pas faire attention à la polarité. La sortie du relais est connectée à la commande de la porte. Après avoir connecté la tension d'alimentation, le MAC KC 1 peut fonctionner.

Après l'introduction du code à ouverture valable et la pression de la touche cloche, la LED verte sur le clavier s'allume et le relais s'active pendant 1 seconde.

Tant que la LED verte reste allumée, le relais se réactive pendant 1 seconde, quand on pousse une touche avec un chiffre. Grâce à cela, la porte peut s'arrêter ou sa direction de mouvement peut être changée, sans qu'on doive introduire un nouveau code à ouverture.

Vingt secondes après la dernière pression de la touche, on doit presser à nouveau la touche cloche. Le MAC KC 1 se bloque immédiatement après.

Chaque pression sur la touche doit être confirmée par la LED jaune qui s'allume.

Quand la LED rouge s'allume à l'introduction du code, un mauvais code a été introduit.

La LED rouge s'éteint après quelques secondes. À partir de ce moment, un nouveau code peut être introduit. Quand on introduit cinq fois un mauvais code, le clavier se bloque pendant une minute.

ATTENTION : À chaque montage et connexion, on doit couper la tension !!!

Programmation d'un nouveau code d'accès

1. Pousser la touche "P". La LED rouge clignote.
2. Introduction d'un code maître valable. Le code maître relève de la « Programmation dans l'usine »
3. Pousser la touche cloche. La LED verte clignote, la LED rouge s'éteint. (Si la LED rouge s'allume continûment ou n'arrête pas de clignoter et la LED verte ne clignote pas. Le code maître était faux. Attendez un instant jusqu'au moment qu'aucune LED est allumée et essayez de nouveau.)
4. Introduction d'un nouveau code d'accès (jusqu'à 6 chiffres).
5. Introduction du numéro de la place de mémoire où le code d'accès sera mis (1-5)
6. Pousser la touche cloche. La LED verte s'éteint. Le nouveau code d'accès est donc programmé sur la place de mémoire choisie.

Important :

Le nombre de chiffres du code d'accès mis sur la place de mémoire n°1 détermine le nombre des chiffres des codes d'accès qui seront mis sur les places de mémoire 2 à 5.

On est donc obligé de programmer d'abord le code d'accès sur la place de mémoire n° 1. Le nombre des chiffres du code d'accès qui est mis sur la place n° 1 doit être égal pour les autres codes d'accès.

Ex. Code d'accès 4711 doit être mis sur la place de mémoire n° 2. On tape le numéro suivant : 47112.

Si on veut effacer un code d'accès qui est mis sur une certaine place de mémoire, on doit introduire un nouveau code d'accès sur cette place de mémoire.

Programmation d'un nouveau code maître :

1. Pousser la touche « P ». La LED rouge clignote.
2. Introduction du code maître valable. Le code maître valable relève de la « Programmation dans l'usine »
3. Pousser la touche « P » La LED verte clignote ; la LED rouge s'éteint. (Si la LED rouge s'allume continûment ou n'arrête pas de clignoter et la LED verte ne clignote pas, le code maître était faux. Attendez un instant jusqu'au moment qu'aucune LED est allumée et essayez de nouveau.)
4. Pousser la touche « P » La LED rouge et la LED verte clignotent.
5. Introduction d'un nouveau code maître (jusque 8 chiffres).
6. Pousser la touche cloche. La LED rouge et la LED verte s'éteignent. Le nouveau code maître est programmé.

Attention!

Pour des raisons de sécurité, il est recommandé de changer le code maître. Au cas où on oublierait le code maître ou le code à ouverture, on peut remettre le code de programmation de l'usine dans le MAC KC 1.

Le code à clé se trouve dans le décodeur sur le transfo au-dessous le mot « Schlüssel »

1. La touche « P ». La LED rouge clignote.
2. Introduction du code maître valable. Le code maître valable relève de la « Programmation dans l'usine »
3. Pousser la touche cloche. La LED rouge clignote.
4. Pousser la touche « P » La LED rouge et la LED verte clignotent.
5. Pousser la touche « P » La LED verte s'éteint, seule la LED rouge clignote.
6. Introduire le code à clé à 5 chiffres. Il faut également introduire les zéros précédents éventuels. Le code à clé se trouve dans le décodeur.
7. Pousser la touche cloche. La LED rouge s'éteint. Le nouveau code à cdef est programmé.

ATTENTION : Il faut toujours reprogrammer le code à cef, quand l'appareil est remis dans la programmation de l'usine. Sinon, le décodeur ne réagit pas.

Si le code maître ou le code d'ouverture serait oublié, on peut remettre le MAC KC 1 dans la programmation de l'usine.

Reprise de la programmation

1. Interrompre la tension d'alimentation
2. Tenez un aimant contre la touche 2 et activez en même temps la tension d'alimentation.

À ce moment-là, la LED rouge s'allume et la LED verte clignote. Avec cela, le MAC KC 1 est remis dans la programmation de l'usine.

ATTENTION: Quand on fait un reset, on doit reprogrammer le code d'accès, le code maître et le code à cef. On utilise le code maître '11111'.

Important

Au moment de la connexion, l'aimant doit se couvrir auprès du clavier. Il est également possible d'interrrompre la liaison clavier-décodeur au lieu de couper la tension d'alimentation.

Quand l'aimant est tenu contre le clavier lors de la tension d'alimentation, seule la LED rouge s'allume ; le KC 1 n'est pas reprogrammé avec le code de l'usine.

• PROGRAMMATION DANS L'USINE DU CODE MAITRE : '11111' PROGRAMMATION DANS L'USINE DU CODE D'ACCES : '1234

N'oubliez pas de réintroduire le code à déf (qui se trouve dans le décodeur).

• N° DE SERIE CLAVIER : (voir verso clavier)
• N° DE SERIAL DECODEUR : (voir décodeur)
• REPROGRAMMATION CODE MAITRE : (voir décembre (8 chiffres)) PREPROGRAMMATION CODE D'ACCES (voir décodeur (5 chiffres)) CODE A CLE (dans le décodeur)

Avec le code maître préprogrammé et le code d'accès, on peut travailler tout de suite.

Quand le clavier à code est remis dans la programmation de l'usine, ces codes aussi sont annulés. (S'ils n'ont pas encore été effacés) et à ce moment-là on ne peut travailler qu'avec les codes préprogrammés à l'usine.

FOUTBEPALING Als de MAC KC 1 correct geinstalleerd is moet de gele LED in de decoder branden. Het kan 60 sec. duren; na het aanschakelen, Vooraleer de LED oplicht. De gele LED duidt aan dat de signaaloverdracht van het klavieraar de decoder werk. Als de installmenta na het aanschakelen Niet correct werk, kan men volgende punten nagaan. 1. Licht bij elk teetsindruk de gele LED op het klavier op, evenals de andere LED's zoals beschreiben in de programmering? Indien neen: - Ligt de spanning aan ? - Is de verbindingussen de decoder en het klavier in orde? (op de klemmen van het klavier kan een spanning van 12V DC gemeten worden.) Indien ja: - dan is het klavier in orde, anders moet het klavier verragen worden. 2. De gele LED in de decoder brandt Niet als 60 sec. na het aanschakelen van de installmenta de toets met het belsymbol ingedrukt worden, hoewel het klavier wel goed werk. - De decoder is defect en moet hersteld worden. 3. De gele LED in de decoder brandt, maar staat uit als een geldige openingscode ingeveven worden: - De sleutelcode in de decoder en het klavier stemmen nicht overeen. - De sleutelcode van de decoder moet in het klavier geprogrammeerd worden

PROBLEMES Si le MAC KC 1 est installé correct, la LED jaune dans le décodeur doit s'allumer. Cela prend parfois 60 sec. Àprous la mise en marche avant que la LED s'allume. La LED jaune signifie si le décodeur recoit bien les signaux du clavier. Quand l'installation ne fonctionne pas bien au moment de la mise en marche, on peut vérifier les points suivants. 1. Est-ce que la LED jaune s'allume quand on appuie sur une touche? Est-ce que les autres LED's s'allument comme déscrit dans la programmation? Si non: - Est-ce que la tension d'alimentation est activée? - Est-ce que la connection entre le décodeur et le clavier est bien fait? (Sur les bornes du clavier on peut mesurer une tension de 12 V DC). Si oui: - Le clavier est en ordre, autrement le clavier doit être changé. 2. Quand la LED jaune dans le décodeur ne s'allume pas quand on appuie sur la touche de sonnette 60 secondes après la mise en marche, néanmoins le clavier marche bien. 3. La LED jaune dans le décodeur s'allume mais s'éteint quand on introduit le code d'accès correct. - Le code à cléf dans le décodeur et le clavier ne correspondant pas. - Le code à cléf du décodeur doit être programmé dans le clvier.

PROGRAMMATIE TOEGANGSCODE 1) P 2) MASTERCODE 3) KLOKJE 4) NIEUWE CODE (max. 6 cijfers) 5) GEHEUGENPLAATS (1-5) 6) KLOKJE PROGRAMMATIE MASTERCODE 1) P 2) MASTERCODE 3) KLOKJE 4) P 5) NIEUWE MASTERCODE 6) KLOKJE PROGRAMMATIE SLEUTELCODE 1) P 2) MASTERCODE 3) KLOKJE 4) P 5) P 6) SLEUTELCODE 7) KLOKJE RESET 1) STROOM AFLEGGEN 2) MAGNEET OP TOETS 2 PLAATSEN 3) STROOM TERUG AANLEGGEN 4) TOEGANGSCODE : 1234 MASTERCODE : 11111 SLEUTELCODE PROGRAMMEREN (OP BLAUWE TRANSFO IN DECODER)

PROGRAMMATION CODE D'ACCES 1) P 2) CODE MAITRE 3) PETITE CLOCHE 4) NOUVEAU CODE (max. 6 chiffres) 5) PLACE OCCUPE PAR LE CODE (1-5) 6) PETITE CLOCHE PROGRAMMATION DU CODE MAITRE 1) P 2) CODE MAITRE 3) PETITE CLOCHE 4) P 5) NOUVEAU CODE MAITRE 6) PETITE CLOCHE PROGRAMMATION DU CODE CLE 1) P 2) CODE MAITRE 3) PETITE CLOCHE 4) P 5) Code CLE 7) PETITE CLOCHE RESET 1) COUPER L'ALIMENTATION 2) PLACER UN AIMANT SUR LA TOUCHE 2 3) REMETTRE L'ALIMENTATION 4) CODE D'ACCES: 1234 CODE MAITRE : 11111 CODE CLE A PROGRAMMER (SE TROUVE SUR LE TRANSFO BLEU DU DECODEUR)
