Type de produit	Four encastrable
Marque	ELIN
Modèle	EBH7363
Alimentation électrique	230 V ~, 50/60 Hz, câble H05RRF 3x1,5 mm²
Puissance de la lampe	25 W, culot E14, résiste jusqu'à 300 °C
Modes de cuisson	Classique (chaleur supérieure et inférieure), chaleur tournante, gril, décongélation, rotissoire (selon modèle)
Plage de température	0 à 250 °C (thermostat)
Nettoyage	Panneaux autonettoyants catalytiques sur parois ; ne pas laver, éviter produits acides ou abrasifs
Porte	Amovible pour faciliter le nettoyage (démontage par manettes)
Programmation	Minuteur 0-60 min, cuisson semi-automatique (durée ou fin), programmation automatique avec horloge électronique
Sécurité	Débrancher avant nettoyage ; interrupteur omnipolaire recommandé (ouverture min. 3 mm)
Installation	Encastrable sous plan de cuisson ou dans colonne, fixation par vis et douilles fournies
Matériaux	Émail catalytique microporeux sur parois, acier inoxydable/chromé (parties extérieures)
Documentation	Notice d'utilisation de 40 pages disponible en téléchargement PDF
Pièces détachées	Lampe, porte, panneaux autonettoyants, boutons, thermostat (selon disponibilité)
Réparabilité	Démontage de la porte et de la lampe possible ; d'autres interventions par professionnel

FOIRE AUX QUESTIONS - EBH7363 ELIN

Comment nettoyer les parois intérieures du four ?

Les parois sont recouvertes de panneaux autonettoyants catalytiques. Ils ne doivent ni être lavés, ni nettoyés avec des produits abrasifs. Pour les éclaboussures grasses, il suffit de faire fonctionner le four à vide à température maximale (250 °C) pendant 60 minutes : les graisses seront oxydées et évaporées.

Comment remplacer l'ampoule du four ?

Débranchez d'abord l'appareil. Placez un chiffon dans le four pour protéger l'émail. Dévisser la protection en verre de la lampe, puis l'ampoule usée. Remplacez par une ampoule neuve 25 W, culot E14, résistant à 300 °C. Remontez la protection et rebranchez.

Comment démonter la porte du four ?

Ouvrez complètement la porte. Soulevez les deux manettes situées sur les charnières (voir figure dans la notice). Refermez la porte au premier cran d'arrêt. Soulevez la porte vers le haut et vers l'extérieur pour la retirer. Pour remonter, insérez les charnières dans leurs logements et rabattez les manettes.

Quels sont les différents modes de cuisson disponibles ?

Le four propose : cuisson classique (chaleur haut+bas) pour un plat seul, chaleur tournante avec ventilateur arrière pour cuire sur plusieurs niveaux, gril pour dorer les aliments, décongélation en position ventilée sans chauffe, et éventuellement rotissoire (broche) selon le modèle.

Comment régler l'horloge électronique ?

Appuyez simultanément sur les touches durée et fin de cuisson, puis utilisez les touches +/- pour régler l'heure. Pour les cuissons programmées, appuyez sur la touche durée pour définir le temps, ou sur fin pour l'heure d'arrêt. En fin de programme, un signal sonore retentit ; appuyez sur une touche pour l'arrêter.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que l'appareil est branché et que le disjoncteur n'a pas sauté. Assurez-vous que les boutons sont correctement positionnés (fonction et thermostat). Si l'horloge électronique est programmée, vérifiez qu'elle n'est pas en mode automatique (symbole AUTO clignotant). Annulez le programme en appuyant sur la touche manuel.

Comment utiliser la fonction décongélation ?

Sélectionnez une fonction de cuisson ventilée (chaleur tournante) et réglez le thermostat sur 0. Le ventilateur fera circuler de l'air froid à l'intérieur du four, ce qui décongèle rapidement les aliments sans les cuire. Le préchauffage n'est pas nécessaire.

Quels types de plats peut-on cuire avec le four ?

Le four est adapté à tous types de plats : pâtisseries, viandes, poissons, légumes, gratins. Pour les pâtisseries, il est conseillé de préchauffer. Utilisez la chaleur tournante pour cuire plusieurs plats simultanément sans mélange d'odeurs.

Comment brancher le four électriquement ?

Le branchement doit être effectué par un professionnel. Utilisez un câble H05RRF 3x1,5 mm² pour 230 V. Un interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm doit être installé pour pouvoir couper l'alimentation. Le fil de terre jaune-vert ne doit jamais être interrompu par l'interrupteur.

Comment obtenir des pièces de rechange ?

La plaque signalétique, visible en ouvrant la porte, indique toutes les données d'identification de l'appareil (modèle, numéro de série). Pour toute demande de pièces, citez ces informations. Les pièces disponibles incluent lampes, portes, panneaux autonettoyants, boutons, thermostats.

MODE D'EMPLOI EBH7363 ELIN

Merci et sincères félicitations pour le choix que vous avez fait.

Ce nouveau produit, conçu avec soin et fabriqué avec des matières de toute première qualité, a été soigneusement testé pour satisfaire toutes vos exigences d’une cuisson parfaite.

Nous vous prions de bien vous souvenir et suivre des simples instructions, que vous permettront d'atteindre d'excellents résultats dès la première utilisation.

IL COSTRUTTORE

LE CONSTRUCTEUR

Important

Il est possible d'accéder à la plaque des caractéristiques du four même lorsque l'appareil est installé. Cette plaque, que l'on voit en ouvrant la porte, présente toutes les données d'identification de l'appareil qu'il est nécessaire de citer pour toute demande de pièces de rechange.

Premiere utilisation

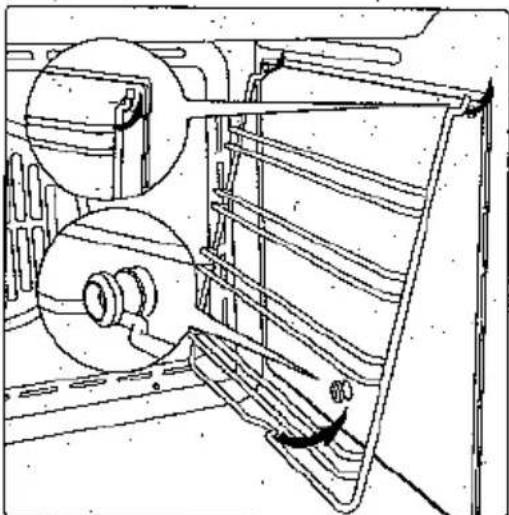

Le four doit être nettoyé à l'eau et au savon, puis rinçé méticuleusement. Pour enlever les cadres latéraux dans les fours à parois lisses, procéder comme indiqué sur la figure.

Il convient de n'insérer la nouriture que lorsque le four atteint la température prétable, c'est-à-dire quand s'eteint le voyant lumineux.

Important:

A titre de précaution, avant d'effectuer toute opération de nettoyage du four, quelle qu'elle soit, débrancher toujours la fiche de la prise de courant ou couper la ligne d'alimentation de l'appareil. Veiller à ne pas utiliser de substances acides ou alcalines (juice de citron, vinaigre, sel, tomate, etc.). Ne pas utiliser de produits à base de chlore, acides ou abrasifs, surtout pour le nettoyage des parois peintes.

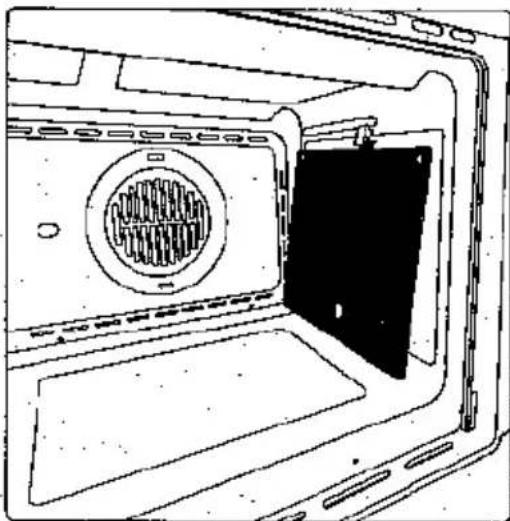

Nos fours à parois lisses peuvent être munis, à l'intérieur, de panneaux auto-nettoyants qui recouvrent les parois.

Devant être accrochés sur les parois, avant les châssis latéraux ; ces panneaux spéciaux sont recouverts d'un émail spécial catalytique microporeux qui provoque l'oxydation et l'évaporation graduelles des éclaboussures d'huile et de graisse qui sont ainsi éliminées pendant les cuissons à plus de 200°C.

Si le four n'est pas propre après la cuisson d'aliments très gras, le faire fonctionner à vide à la température maximum pendant 60 minutes maximum.

Les panneaux autonettoyants ne doivent être ni lavés, ni nettoyés avec des produits abrasifs ou des produits contenant des acides ou des alcalis.

La documentation de cet appareil est imprimée sur du papier blanchi sans chlore ou sur du papier recyclé, de façon à contribuer à la sauvegarde de l'environnement.

Les emballages sont conçus pour ne pas nuire à l'environnement ; ils peuvent être récupérés au recyclage car il s'agit de produits écologiques.

Le fait de recycler l'emballage permet de consommer moins de matières premières et de réduire le volume des déchets industriels et domestiques.

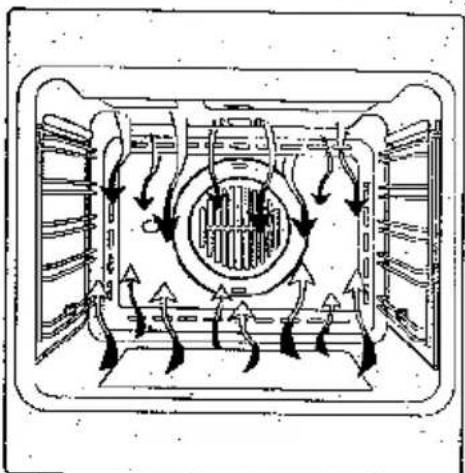

Système classique utilisant la chaleur supérieure et inférieure, indiqué pour la cuisson d'un seul plat.

Il convient de n'insérer la nourriture que lorsque le four a atteint la température prétable, c'est-à-dire quand s'éteint le voyant lumineux.

Si, vers la fin de la cuisson, il est nécessaire d'augmenter la température inférieure ou supérieure, il faut placer le commutateur dans la position adaptée. On conseille d'ouvrir le moins possible la porte du four au cours de la cuisson.

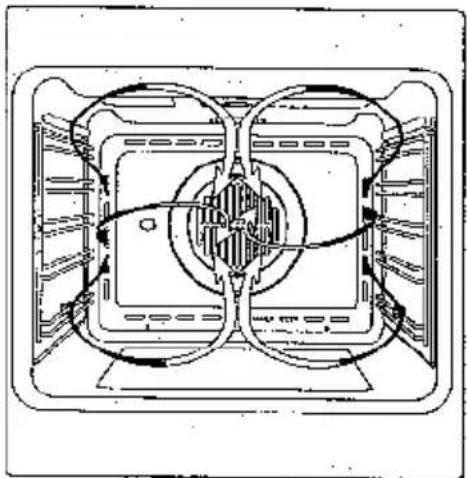

Avec ce type de cuisson, un ventilateur placé dans la partie postérieure fait circuler l'air chaud à l'intérieur du four, en le répartissant uniformément. La cuisson se fait plus rapidement par rapport à la cuisson conventionnelle. Le système se prête bien à la cuisson sur plusieurs étages et également d'aliments de différents types (poisson, viande, etc.)

En sélectionnant une des fonctions de cuisson ventilée et en réglant le thermostat sur zéro, le ventilateur fera circuler de l'air froid à l'intérieur du four, en provoquant de cette manière une décongélation rapide des aliments congelés.

Le préchauffage n'est pas nécessaire; il est toutefois préférable d'y recourir pour la pâtisserie.

Type de cuisson pour griller ou dorer les aliments.

Certains fours peuvent être munis d'un moteur de piques et d'une broche pour la cuisson en rotissoire.

La grille portant l'aliment à cuire doit être insérée à la 1e ou 2e position du dessus.

Chauffer pendant Tourner le bouton du thermostat sur une température comprise entre et.

Le ventilateur est placé sur la partie supérieure du four et crée une circulation d'air de refroidissement à l'intérieur du meuble et à travers la porte du four lui-même.

Il se met en marche quand la partie externe du four atteint environ 60°C

En allumant le four et en programmant le thermostat sur 200°C, le ventilateur se met en marche après 10 minutes environ.

L'extinction du ventilateur se fait quand la partie externe du four descend sous 60°C

Après une utilisation du four à 200°C, le ventilateur s'éteint après environ 30 minutes.

D E N L P

Dispositif permettant de régler la température de cuisson la plus indiquée pour les aliments et pouvant être réglé de 0 à 250°C

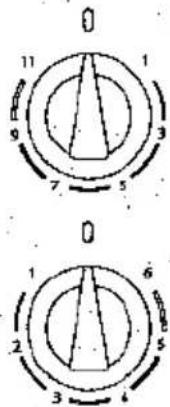

Dispositifs pour le réglage de la puissance des plaques électriques en fonte ou en vitrocéramique. En augmentant progressivement de 0-6 ou de 0-11, la fourniture de chaleur s'élève.

Signaleur acoustique de 0-60 minutes. Tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position maximum, puis le remettre sur le temps désirable.

Régler le bouton du commutateur et du thermostat sur la position et sur la température désirées.

Pour les cuissons à temps défini, tourner le bouton vers la droite en le réglant sur la durée préétablie. Tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position maximum, puis le remettre sur le temps désiré. Ensuite, un signal sonore indique que le temps prévu est écoulé et le four cesse de fonctionner.

Pour la cuisson à temps indéfini, tourner le bouton vers la gauche en le mettant au niveau du symbole.

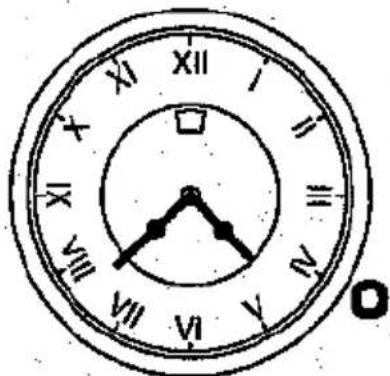

Réglage de l'horloge

Tirer le petit bouton vers soi et le tourner dans le sens des aiguilles d'une montre.

Régler le bouton du commutateur et du thermostat sur la position et sur la température désirées. Pour les cuissons à temps définis, appuyer sur le bouton et le tourner dans le sens des aiguilles d'une montre jusqu'au temps désir. Ensuite, un signal sonore indique que le temps prévu s'est écoulé et le four cesse de fonctionner. Pour interrompre le signal sonore, tourner dans le sens inverse à celui des aiguilles d'une montre jusqu'à la position

Pour la cuisson à temps indéfini, le bouton doit rester sur la position Manuel

Réglage de l'horloge Appuyer en même temps sur les touches de durée et de fin de cuisson et agir sur les touches +/- jusqu'au réglage de l'heure désirée.

Pour les cuissons à temps indéfini, appuyer sur la touche Manuel

Fonctionnement. semiautomatique deduree de cuisson

Pour les cuissons à temps défini. Appuyer sur la touche de durée de cuisson et, à l'aide des touches +/-, régler le temps nécessaire pour la cuisson. Le temps prétabli étant échu, le signal sonore retentit et le four s'arrête. Remettre le bouton du thermostat et du commutateur sur la position 0, puis appuyer sur la touche Manuel.

Fonctionnement semiautomatique de fin de cuisson

Pour les cuissons à temps défini, appuyer sur la touche de fin de cuisson Stop et, à l'aide des touches +/- régler l'heure où on veut que le four cesse de fonctionner. Le temps programmé étant écoulé, le signal sonore retentit et le four s'arrête. Remettre le bouton du thermostat et du commutateur sur la position O, puis appuyer sur la touche Manuel.

Pour les cuissons à temps défini, appuyer sur la touche de durée cuisson et, à l'aide des touches +/-, régler le temps nécessaire à la cuisson. Appuyer sur la touche de fin de cuisson Stop I'heure ou I'on peut que le four s'arrête.

À la fin du programme, le symbole AUTO clignote et le signal sonore qui retentit alors doit être interrompu en appuyant sur n'importe quelle touche.

Appuyer sur la touche du minuteur et sélectionner le temps de cuisson désiré avec la touche +/. Le temps préétabli étant écoulé, le signal sonore qui retentit alors peut être interrompu en appuyant sur n'importe quelle touche.

Il y a erreur de programmation si l'heure indiquée par l'horloge est comprise entre l'heure de début et l'heure de fin de cuisson. L'erreur est indiquée par un signal sonore et par le clignotement du symbole AUTO. L'erreur de programmation peut être corrigée en modifiant la durée ou le temps de cuisson.

Un programme peut être annulé en appuyant sur le bouton de fonctionnement manuel.

La lampe du four doit répondre à des caractéristiques bien précises :

a) structure adaptée à de hautes températures (jusqu'à 300 degrés) b) alimentation : voir vatelur V/Hz indiquée sur la plaquette d'identification,

c) Puissance 25 W. d) Raccord de type E14

Avant de procéder à l'opération de remplacement, débrancher l'appareil du réseau d'alimentation,

pour éviter tout endommagement, placer dans le four un essuie de vaisselle, - dévisser la protection en verre de la lampe, - dévisser la lampe usée et la remplacer par une nouvelle, - remonter la protection en verre et enlever l'essuie de vaisselle, brancher à nouveau l'appareil au réseau d'alimentation

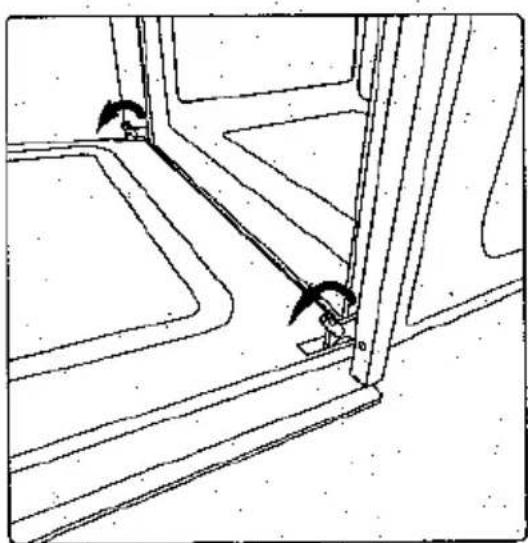

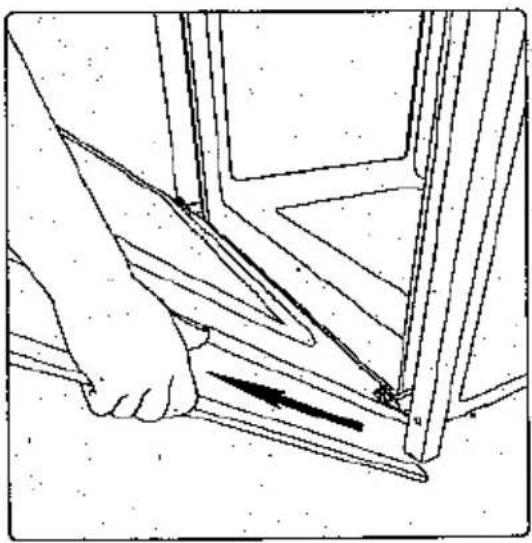

Le démontage de la porte du four peut être effectué facilement de la manière suivante:

ouvrir complètement la porte: - laver les deux manettes indiquées sur la fig.: - refermer la porte sur le premier cran d'arrêt déterminé par les deux manettes soulevées au préalable; - lever la porte vers le haut et vers l'extérieur du four pour l'ôter de son siège;

Pour remonter la porte, insérer les charnières dans les logements prévus à cet effet, puis remettre les deux manettes en position de fermeture.

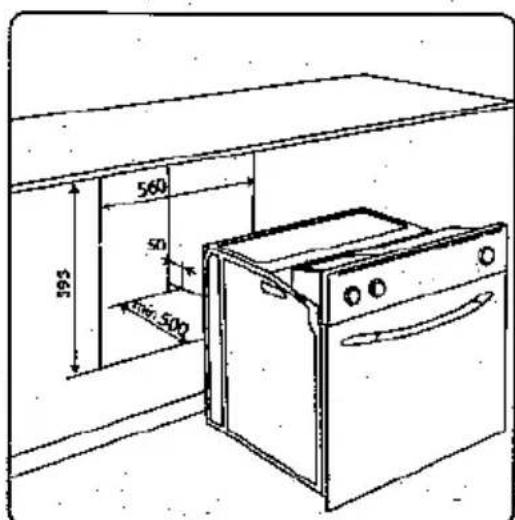

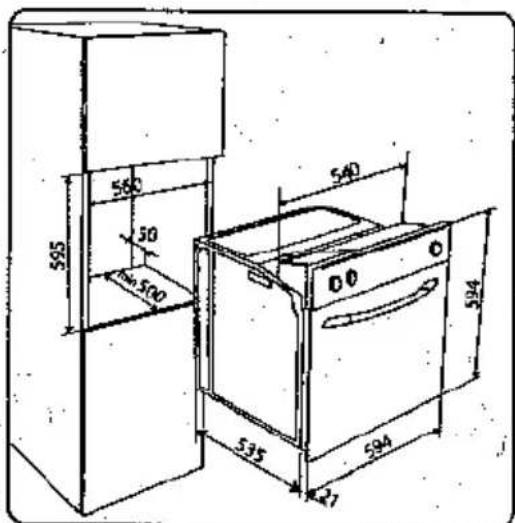

Encastrement du four

Le four peut être installé sous un plan de cuisson ou dans une colonne. Les dimensions de l'encastrement doivent correspondre à celles qui sont indiquées sur la figure.

Le matériel avec lequel le meuble est réalisé doit être en mesure de résister à la chaleur. Le four doit être centré par rapport aux parois du meuble et fixé avec les vis et les douilles fournies à cet effet.

Pour associer le four avec les plans de cuisson polyvalents à gaz et combinés électriques, voir les instructions jointes.

Avant d'effectuer le branchement électrique, s'assurer que:

• les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four;

TIPI EDIAMETRO DEICAVI

230V~H05RRF3x1,5mm

par rapport à la température ambiante. Si l'on désire effectuer un raccordement direct au réseau, il est nécessaire de monter un interrupteur omnipolaire à ouverture minimale entre les contacts de 3 mm, dimensionné pour la charge indiquée sur la plaque et conforme aux normes en vigueur (le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur). La prise ou l'interrupteur omnipolaire doit pouvoir être atteinte facilement lorsque l'appareil est installé.

N. B. Le fabricant décline toute responsabilité si les indications générées dans ce document et les normes adoptées habituellement en matière de prévention des accidents du travail ne sont pas respectées.

Dans un souci constant d'amélioration qualitative, le constructeur se réserve la possibilité d'apporter à ses produits les modifications utiles, sans compromettre ses caractéristiques essentielles. Le constructeur décline toute responsabilité pour d'éventuelles inexactitudes contenues dans cette notice, imputables à des erreurs d'impression ou de transcription.
