WTXStreamPro - Lecteur audio réseau ADVANCE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Non catégorisé
Utilisation principale	Streaming audio et vidéo
Connectivité	Wi-Fi, Bluetooth
Compatibilité	Appareils iOS et Android
Alimentation	Alimentation secteur
Dimensions	Compact, adapté pour un usage domestique
Maintenance	Nettoyage régulier recommandé, mise à jour du firmware
Sécurité	Protocoles de sécurité standard pour la connexion sans fil
Informations supplémentaires	Vérifier la compatibilité avec les appareils avant l'achat

FOIRE AUX QUESTIONS - WTXStreamPro ADVANCE

Comment connecter le ADVANCE WTXStreamPro à mon réseau Wi-Fi ?

Pour connecter le ADVANCE WTXStreamPro à votre réseau Wi-Fi, allez dans les paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Que faire si le son est décalé par rapport à l'image ?

Si le son est décalé, essayez de redémarrer l'appareil. Si le problème persiste, vérifiez les paramètres audio sur votre téléviseur ou votre système audio.

Mon ADVANCE WTXStreamPro ne s'allume pas, que dois-je faire ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en débranchant l'alimentation pendant 10 secondes.

Comment mettre à jour le firmware de mon ADVANCE WTXStreamPro ?

Pour mettre à jour le firmware, allez dans les paramètres de l'appareil, sélectionnez 'Mise à jour du firmware', puis suivez les instructions à l'écran pour télécharger et installer la mise à jour.

Pourquoi je ne peux pas diffuser de contenu depuis mon smartphone ?

Vérifiez que votre smartphone et le ADVANCE WTXStreamPro sont connectés au même réseau Wi-Fi. Assurez-vous également que l'application de diffusion est à jour.

Comment réinitialiser les paramètres d'usine du ADVANCE WTXStreamPro ?

Pour réinitialiser les paramètres d'usine, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes, jusqu'à ce que le voyant clignote.

Le ADVANCE WTXStreamPro chauffe-t-il pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter une surchauffe.

Comment puis-je contacter le support technique pour des problèmes non résolus ?

Pour contacter le support technique, veuillez visiter notre site Web et accéder à la section 'Assistance' ou appelez notre numéro de service client indiqué dans le manuel de l'utilisateur.

MODE D'EMPLOI WTXStreamPro ADVANCE

Lecteur audio réseau

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de coilecte séparée pour le recyclage dans l'UE. Pour pius d'informations, veuiliez prendre contact avec lés autorités locales ou lê revendeur auquel vous avez acheté ce produit.

German

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risques de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

!

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc...de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quand à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit

TENEZ COMPTE DES ALERTES

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

SUIVRE LES INSTRUCTIONS

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareils doivent être suivies.

EAU ET MOISISSURE

Votre appareil ne doit pas être utilisé près d'un point d'eau ou dans un environnement trop humide.

VENTILATION

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstrurait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

SOURCES DE CHALEUR

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

ALIMENTATION ELECTRIQUE

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

MASSE ET POLARITÉ

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

PROTECTION DU CORDON SECTEUR

Votre cordon d'alimentation doit être correctement installée afin qu'il ne soit pas piétiner ou arracher.

NETTOYAGE

Votre appareil doit être néttoyée seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommagés les différentes surfaces de votre appareil.

AUTRES SOURCES D'ALIMENTATION

Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.

PERIODE D'INUTILISATION

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher votre appareil.

PÉNÉTRATION D'OBJETS OU DE LIQUIDE

Des précautions doivent être prises afin d'empécher la pénétration d'objets ou de liquide à l'intérieur de votre appareil.

SERVICE

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI

Qu'est-ce que le WTX-StreamPro ?

Le WTX-StreamPro est un lecteur audio réseau WiFi et ethernet possédant une qualité de son HiFi grâce à son convertisseur audiophile WOLFSON 8740.

Plug & Play, il se connecte facilement sur votre chaîne HiFi, votre amplicateur, votre barre de son ou votre home cinema et transmettra le son en haute qualité à travers votre réseau WiFi domestique. Vous pouvez ainsi diffuser votre propre musique (PC/MAC, NAS, etc...) ou les service de streaming comme Spotify, Tidal, etc... ou des services de radio.

Le WTX StreamPro est évolutif et des mises à jour de l'application Android ou iOS seront disponibles en fonction de l'ajout de nouveaux services.

L'application Advance Playstream est téléchargeable sur l'AppStore ou GooglePlay

Le WTX-StreamPro est compatible avec les technologies AIRPLAY et DLNA.

Le WTX-StreamPro satisfait au Hi-Res audio.

Appuyez sur ce bouton pour mettre en marche votre appareil. La led bleu au dessus de ce bouton doit s'allumer. La mise en marche de votre appareil ne doit se faire qu'après vérification de votre tension d'utilisation. Votre lecteur réseau est prévu pour une utilisation de 100 à 240V.

ON/OFF POWER BUTTON

Dirigez la télécommande infra rouge en direction de ce capteur pour lancer différentes fonctions de votre WTX-StreamPro.

IR REMOTE SENSOR

Ces différentes Leds indiquent la source sélectionnée. WiFi pour le lecteur réseau audio, BT pour le Bluetooth (nécessite le dongle numérique optionel X-FTB01) ou Line IN pour une source auxiliaire analogique.

Appuyez sur ce bouton pour sélectionner la source que vous souhaitez écouter. Une led bleu s'allumera et vous indiquera la source active. La led bleu du lecteur audio réseau (WiFi) et de l'entrée (Bluetooth) peuvent être fixes ou clignotantes. Le mode clignotant indique que la source sélectionnée est en attente d'appairage pour pouvoir fonctionner.

SOURCE SELECTOR

La sortie casque de votre WTX-StreamPro permet d'alimenter un casque stéréophonique conventionnel (non fourni) disposant d'une prise de type jack 3,5mm stéréophonique. Le niveau de sortie de cette prise ne permet pas l'utilisation d'un casque électrostatique.

Brancher sur ce connecteur la mini prise USB de votre adapteur secteur. L'adaptateur secteur est compatible pour des tensions de 100 240V.

POWER SUPPLY CONNECTOR 5V/1000mA

Ce bouton sert à appairer votre lecteur réseau audio (entrée WiFi) avec l'application ADVANCE PLAYSTREAM disponible sur l'AppStore ou sur GooglePlay. A utiliser quand l'application Advance Playstream vous le demande lors du premier appairage.

WPS BUTTON

Cette sortie optique numérique vous permet de connecter votre WTX-StreamPro à un amplificateur muni d'un DAC intégré ou à un DAC externe. Cette sortie optique ne gère pas l'entrée Line In. La fonction volume de l'entrée Wifi sur l'application Advance Playstream devient fixe et celle de l'entrée BT reste variable.

Permet de lire des fichiers audio à partir d'un périphérique de stockage externe de type disque dur ou clé USB. La capacité maximum est de 128Go formatée en FAT32

USB A INPUT

Vous devez disposer d'une connexion Internet haut débit, un modem ou box ADSL (certains intégrent un routeur. Votre routeur doit être équipé des fonctions suivantes: serveur DHCP intégré (affecte automatiquement une adresse IP au LAN), commutateur 100BASE-TX intégré ayant une vitesse d'au moins 100 Mbps. Raccorder une extrémité de ce cable sur l'entrée ethernet de votre WTX-StreamPro et l'autre sur votre routeur.

CONNECTING TO AN ETHERNET HOME NETWORK (LAN)

Vous pouvez connecter sur cette entrée stéréo analogique une source auxiliaire. La sortie de cette source auxiliaire ne se fera que sur la sortie analogique stéréo Line Out.

LINE IN

Il s'agit de la sortie analogique générale du WTX-StreamPro. Si vous souhaitez récupérer l'ensemble de vos sources WiFi, BT et Line IN en signal analogique stéréo, vous devez utiliser cette sortie RCA. L'utilisation la plus courante est la connexion de votre WTX-StreamPro à un amplificateur intégré sur une de ses entrées auxiliaires disponibles.

LINE OUT

Votre WTX-StreamPro dispose d'une entrée antenne pour la transmission WiFi. Utiliser l'antenne livrée avec votre WTX-StreamPro. Vissez l'antenne sur le connecteur et positionner le fouet de l'antenne en position verticale pour optimiser la réception. La portée du signal WiFi peut varier en fonction des conditions d'utilisation.

WIFI ANTENNA

Cette sortie coaxiale numérique vous permet de connecter votre WTX-StreamPro à un amplificateur muni d'un DAC intégré ou à un DAC externe. Cette sortie coaxiale ne géré pas l'entrée Line In. La fonction volume de l'entrée Wifi sur l'application Advance Playstream devient fixe et celle de l'entrée BT reste variable.

DIGITAL COAXIAL OUTPUT

Permet de connecter le récepteur Bluetooth optionnel Aptx X-FTB01 Advance Acoustic. Nous évoluons dans un environnement où la musique dématérialisée prend une place de plus en plus importante. Il est maintenant possible de faire communiquer sans fil toutes les musiques de vos nomades, ordinateurs, tablettes, Smartphones et autres baladeurs vers votre chaîne HIFI. Le nouveau récepteur sans fil APTX/AAC X-FTB01 s'acquitte de cette tâche avec un réel talent. Il s'adapte facilement sur n'importe quelle entrée analogique de votre amplificateur. Le X-FTB01 vous apporte des performances musicales élevées, associées au confort d'utilisation.

BLUETOOTH PLUG

1 Input select Sélecteur de source
2 WPS association Appairage WPS
3 Previous track Morceau précédent
3 Next track Morceau suivant
4 Play / Pause Lecture / Pause
5 Disconnect the BT Déconnexion BT

6 RCA Input select Sél. entrée RCA
7 Bluetooth input sel. Sél. entrée Bluetooth
8 WiFi Input select (Network audio player) Entrée WiFi (Lecteur réseau audio)
9 Volume adjustment Réglage du volume
10 Mute Silence

QUICKSTART NETWORK AUDIO PLAYER (WIFI INPUT) QUICKSTART LECTEUR RÉSEAU HIFI (ENTRÉE WIFI)

STEP 1

Download ADVANCE PLAYSTREAM

Télécharger l'application ADVANCE PLAYSTREAM

- Pour contrôler votre WTX StreamPro, vous devez télécharger sur l'App Store (Apple) ou sur Google Play (Android) l'application Advance Playstream.

STEP 2

Launch the app

Lancer l'application

- L'application Advance Playstream fonctionne sous iOS pour les utilisateurs d'iPhone et d'iPad (Apple) et sous Android pour les smartphones et tablettes des autres marques.

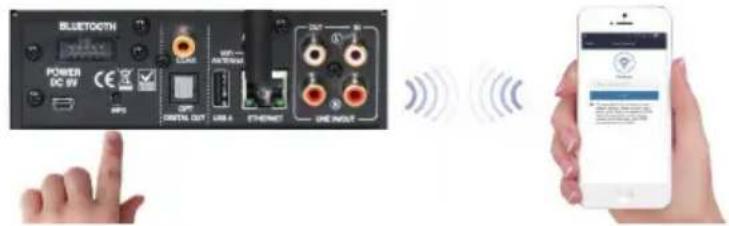

Connector votre WTX StreamPro à l'aide du WPS

- Assurez-vous que le Wi de votre smartphone ou tablette est activé sur votre réseau domestique

- Lancer l'application ADVANCE PLAYSTREAM et suivez les instructions. Vous devez taper le mot de passe de votre routeur dans l'application Advance Playstream

- Appuyez sur le bouton WPS du WTX StreamPro

BLUETOOTH POWER DC 6V CE AIDS OFF COUNTER OUT USB A ETHERMETH SHEMOUT R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100

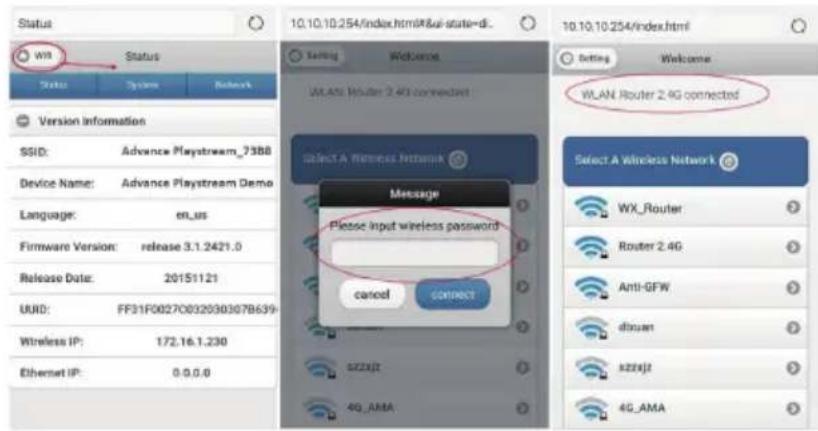

Connector votre WTX StreamPro sans le WPS

• Go in the settings of your smartphone
• Enter "Setting" ->"WLAN" ->directly connect WTX StreamPro
• After connected with WTX MicroStream, you can stream local music on your HiFi, soundbar, table radio, etc...
• Then enter http://10.10.10.254 / into browser in your, open the control platform.
• Choose WiFi -> your WiFi Router->enter the correct password, connect successfully
• Aller dans les réglages généraux de votre smartphone WiFi (WLAN)
• Connectez vous au WTX MicroStreamer
• Entrez l'adresse http://10.10.10.254 dans votre browser et ouvrez l'interface de contrôle.
• Choisir WiFi > votre router WiFi > entrer votre mot de passe et la connection s'opère.

Status win Status Status: System Network 10.10.10.254/index.html&ui-state=dc... Version information SSID: Advance Playstream_738B Device Name: Advance Playstream Demo Language: en_us Firmware Version: release 3.1.2421.0 Release Date: 20151121 UARD: FF31F00270032030307B639- Wireless IP: 172.16.1.230 Ethernet IP: 0.0.0.0 10.10.10.254/index.html Setting Welcome WLAN Router 2.4G connected SELECT A Wireless Network Message Please input wireless password cancel CONTACT Select A Wireless Network WX_Router Router 2.4G Anti-GFW dbuan kzzxjt 4G_AMA 10.10.10.254/index.html Setting Welcome WLAN Router 2.4G connected Select A Wireless Network WX_Router Router 2.4G Anti-GFW dbuan kzzxjt 4G_AMA

STEP 3c

Connector votre WTX StreamPro par ethernet (LAN / RJ45)

• Just plug the ethernet cable (CAT.5 min) on the ethernet port of the WTX-Stream Pro and the other side of the cable on your box or switch. Switch ON the WTX-StreamPro.
• Brancher votre cable ethernet (CAT. min) sur le port ethernet du WTX-StreamPro et l'autre extrémité du cable sur votre box ou switch. Mettre en marche votre WTX-StreamPro.

STEP 4

L'application Advance Playstream contrôle votre WTX-StreamPro

Control screen of your WTX-StreamPro Ecran de contrôle du WTX-StreamPro

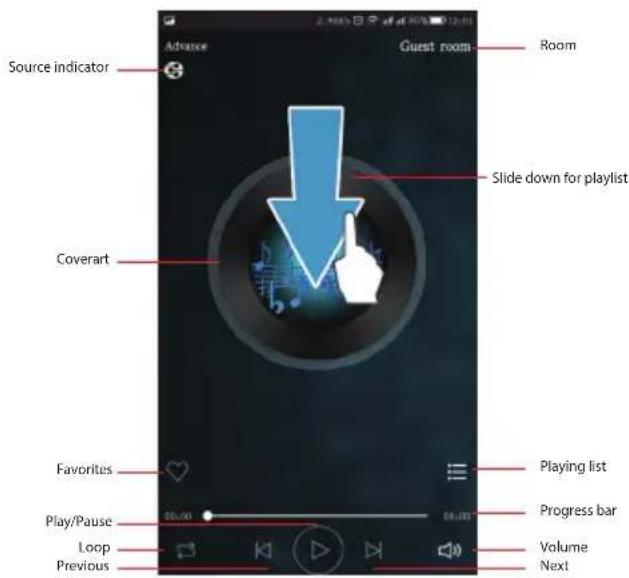

STEP 5

Playback menu Menu lecture

- L'application Advance Playstream fonctionne sous iOS pour les utilisateurs d'iPhone et d'iPad (Apple) et sous Android pour les smartphones et tablettes des autres marques.

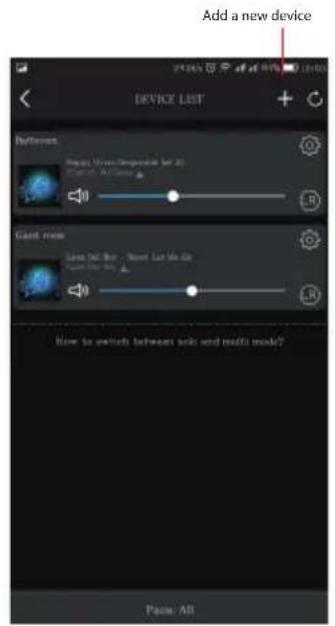

Utilisation du multiroom

• Advance PlayStream can be with possibility to play different songs in different rooms. To add a new room (device), press + and create it.
• L'application Advance Playstream vous permet de jouer différentes musiques dans différentes pièces. Pour créer une nouvelle pièce, appuyer sur le + et démarrer sa création.

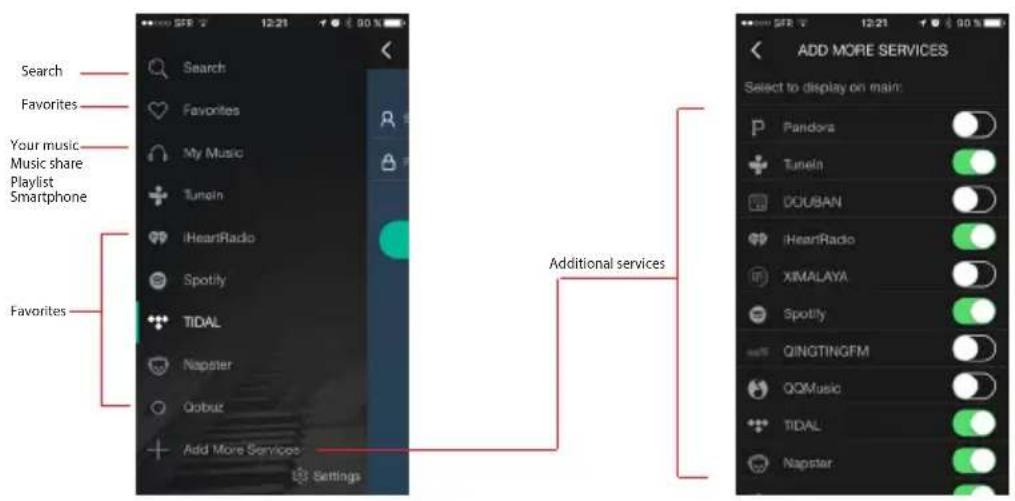

- Ma musique: Votre musique locale, musique partagée, listes de lecture. Vos musiques en réseau n'apparaissent que si elles sont connectées et visibles sur le réseau.

- Certains services de streaming nécessitent la souscription d'un abonnement pour l'utilisation sur service (Qobuz, Deezer, Spotify, etc...)

- L'utilisation de Spotify se fait via Spotify connect.

QUICKSTART NETWORK AUDIO PLAYER (WIFI INPUT) QUICKSTART LECTEUR RÉSEAU HIFI (ENTRÉE WIFI)

L'application Advance Playstream est en constante évolution. De nouveaux services, fonctionalités et améliorations du logiciel seront proposés. Ces mises à jour pourront être téléchargées automatiquement via l'AppStore ou GooglePlay.

SPECIFICATIONS

OUTPUT LEVEL						Unbalanced
FREQUENCY RESPONSE (+/-3dB)		20Hz-45 kHz
DISTORSION				<	0.005%
IMPEDANCE	10KΩ
CHANNEL	SEPARATION				>	80dB
S/N	RATIO			>	98dB
CONVERTER				24	bit-	192	kHz
DAC DIGITAL AUDIO	Wofson	WM8740
DIGITAL AUDIO TRANSCELVER		Asahi Kasei	AK4113
DC	INPUT			5V
DIMENSIONS	H.42 x	L.131 x	D.113 (mm)
NET	WEIGHT			0.53kg

• 2.4G Wi-Fi network compatibility: IEEE 802.11b/g/n
- Wi-Fi transmitter frequency range: 2412 – 2472MHz (2.4GHz ISM Band, USA 11 Channels, Europe and others 13 Channels)
• Wi-Fi transmitter power: <20dBm (EIRP)
• Wi-Fi modulation: OFDM, DSSS, DBPSK, DQPSK, CCK, 16QAM, 64QAM

IMPORTANT WICHTIGE INFORMATION

Déclenchements liés à des parasites secteur

L'utilisation de certains appareils électriques (lampe d'éclairage, four micro onde, réfrigérateur...) branchés sur le même réseau électrique, peuvent déclencher l'allumage automatique du caisson. Dans ce cas, il est préférable d'éteindre le caisson si vous ne l'utilisez pas. L'utilisation d'un onduleur ou d'une prise multiple filtrée éliminera ce problème.

Perturbations magnétiques

Le système AIR génère un champ magnétique de fuite pouvant perturber le fonctionnement des appareils qui y sont sensibles. Il est strictement déconseillé de l'utiliser à moins de 50 cm d'un téléviseur.

D'une manière générale, tous les éléments sensibles à un champ magnétique (cassettes audio et vidéo, stockage magnétique ne doivent pas être placés à proximité immédiate du caisson de grave.

Dommages causés par l'eau

L'appareil ne doit pas être exposé à des projections d'eau. Aucun objet contenant du liquide ne doit être posé dessus.

Déconnexion

Avant toute intervention ou tout dépannage, votre appareil doit être débranché électriquement.

Class 1

Cet appareil de conception Class 1 doit être connecté à une prise électrique murale munie d'une masse.

AC perturbation

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme à la règlementation européenne concernant les directives suivantes :

la compatibilité électromagnétique CEM 2014/30/UE, la basse tension 2014/35/UE, le RoHS2 2011/65/EU et RED 2014/53/EU.

Advance Paris Sarl, 13 rue du coq gaulois - 77170 Brie Comte Robert - France

ADVANCE

PARIS

Design and development in France by Advance Paris Sarl 13 rue du coq gaulois - 77390 Brie Comte Robert - FRANCE Tel. [phone] - Fax [phone] email: [e-mail] www.advanceparis.com
