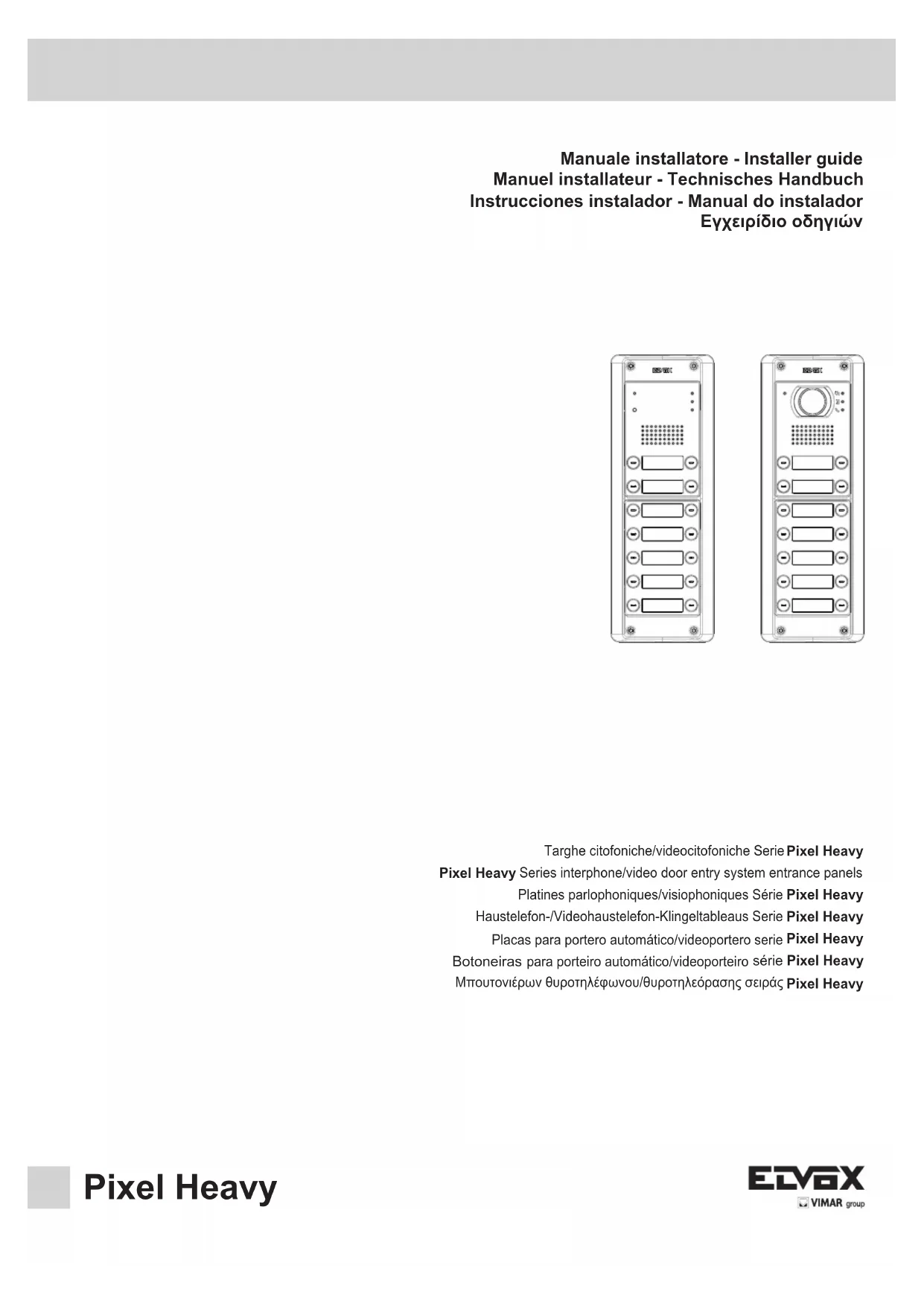

Description La série Pixel Heavy comprend plusieurs composants modulaires servant à confectionner des plaques pour postes d'appartement et portiers-vidéo. Une fois installée, la Série Pixel Heavy assure un indice de protection IP54 et un degré de protection contre les impacts mécaniques jusqu’à IK10. À encastrer avec les accessoires correspondants. Possibilité d’installer des plaques (à encastrer) avec un cadre anti-pluie ou en saillie à l’aide des accessoires (cadres avec protection anti-pluie ou boîtiers de montage en saillie) de la série « Pixel ». Les explications concernent uniquement le montage de la plaque. Pour l'installation complète, le raccordement et la programmation, consulter les instructions des modules électroniques. Installation Procédure d'installation.
1. Installer la boîte d’encastrement antivol à une hauteur approximative de 1,65
m, ou à 1,20 m pour la rendre accessible aux personnes handicapées, du bord supérieur de la boîte au sol (Fig. 3). Calculer également la hauteur d’installation en fonction de la position du module audio-vidéo. Si l’installation nécessite l’association de plusieurs boîtes et n’est possible qu’à l’horizontale, utiliser les barres de jonction et les vis de série pour les assembler. Murer les boîtes en faisant passer les tubes des câbles à travers les orifices latéraux prédécoupés.
2. Insérer éventuellement le cadre anti-pluie (en option) entre la boîte et le châs
3. Fixer le châssis porte-modules à la boîte à l'aide des vis fournies avec les
4. Insérer l'unité électronique de base (audio ou audio/vidéo) et éventuellement
les modules supplémentaires dans le châssis : loger le module dans les axes à charnière du côté gauche (Fig.4).
5. Brancher éventuellement les modules électroniques supplémentaires sur
l'unité électronique de base. Les brancher l'un après l'autre à travers le câblage fourni avec les modules électroniques supplémentaires (Fig.5). Si les modules sont logés sur des plaques juxtaposées à l’horizontale et que la longueur du câblage standard de série n’est pas suffisante, il est possible d’utiliser le câblage pour la connexion vertical des modules 41190(à com
6. Brancher la boîte à bornes de l’unité électronique de base et des modules
supplémentaires (selon le modèle) au circuit en suivant les schémas de rac
cordement du manuel de référence en fonction du type de système.
7. Compléter la pose des modules électroniques sur le châssis en les tournant
vers la droite jusqu'à ce qu'ils s'emboîtent du côté droit.
8. Procéder à la configuration et à la programmation des paramètres de la
plaque à travers les touches des modules électroniques ou en branchant un ordinateur à travers le câble USB-Mini USB et en utilisant le logiciel de gestion du système.
9. Enlever le couvercle de protection de l'objectif de la caméra.
10. Loger les façades des modules comme pour les modules électroniques :
insérer dans les axes à charnière du côté gauche et fermeture avec les deux vis de fixation du côté droit (Fig.4).
11. Loger les étiquettes ou les pancartes sur lesquelles imprimer les noms dans
les façades à boutons ou les façades de plaques porte-noms. Dégager les étiquettes en faisant passer un tournevis par l’arrière. (Fig. 7). 12.Fermer la plaque de rue en fixant le cadre au châssis à l’aide des quatre vis et de la clé spéciale fournie. Remarques : Remplacement ou démontage des modules électro- niques. Procéder de la façon suivante :
