Type de produit	Tête thermostatique pour radiateur
Marque	Danfoss
Modèle	Fachmann (RAX-K)
Catégorie	Chauffage
Compatibilité des inserts	M30x1,5
Type de raccord	Raccord en H de type RLV-KS
Diamètre	45 mm
Hauteur	70 mm
Poids	100 g
Alimentation	Fonctionnement mécanique (sans pile)
Plage de réglage	De 0 à 5 (selon repère)
Fonction principale	Régulation de la température ambiante par vanne thermostatique
Montage	Fixation sur insert avec clé de 32 mm, couple max. 15 Nm
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Pièces détachées	Insert M30x1,5, raccord RLV-KS
Réparabilité	Remplacement de la tête thermostatique possible

FOIRE AUX QUESTIONS - Fachmann DANFOSS

Comment installer la tête thermostatique Danfoss Fachmann ?

Retirez d'abord le capuchon de protection de l'insert en tournant dans le sens inverse des aiguilles d'une montre. Assurez-vous que le repère de réglage soit en haut, puis fixez la tête sur l'insert et serrez avec une clé plate de 32 mm (couple max. 15 Nm).

Sur quels types de radiateurs cet appareil est-il compatible ?

Il est conçu pour les radiateurs avec arrivées par le sol et équipés d'un insert M30x1,5. Il fonctionne avec les têtes thermostatiques RAX-K et les raccords en H de type RLV-KS.

Comment régler la température avec la tête thermostatique ?

Tournez la tête pour aligner le repère souhaité (généralement de 0 à 5) avec l'indicateur. Plus le chiffre est élevé, plus la température est haute.

Puis-je utiliser cette tête thermostatique sur un radiateur existant ?

Oui, si votre radiateur possède un insert fileté M30x1,5. Sinon, vous devrez remplacer l'insert par un modèle compatible.

La tête thermostatique nécessite-t-elle une alimentation électrique ?

Non, elle fonctionne de manière mécanique grâce à un liquide thermosensible. Aucune pile ni branchement électrique n'est nécessaire.

Comment nettoyer la tête thermostatique Danfoss Fachmann ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs qui pourraient l'endommager.

Que faire si la tête thermostatique ne tourne pas correctement ?

Vérifiez qu'elle est correctement montée et que l'insert n'est pas bloqué. Si le problème persiste, remplacez la tête.

Quelle est la signification des repères de 0 à 5 ?

Ils correspondent à des niveaux de température : 0 signifie hors gel (environ 7°C), et 5 correspond à la température maximale (environ 28°C). Les crans intermédiaires offrent un réglage progressif.

Puis-je remplacer moi-même la tête thermostatique défectueuse ?

Oui, dévissez l'ancienne tête et vissez la nouvelle en respectant le couple de serrage de 15 Nm. Aucun outil spécial n'est requis pour le retrait.

Où trouver les pièces de rechange pour ce modèle ?

Les inserts M30x1,5 et les raccords RLV-KS sont disponibles chez les revendeurs Danfoss ou en ligne. La tête thermostatique RAX-K est également vendue séparément.

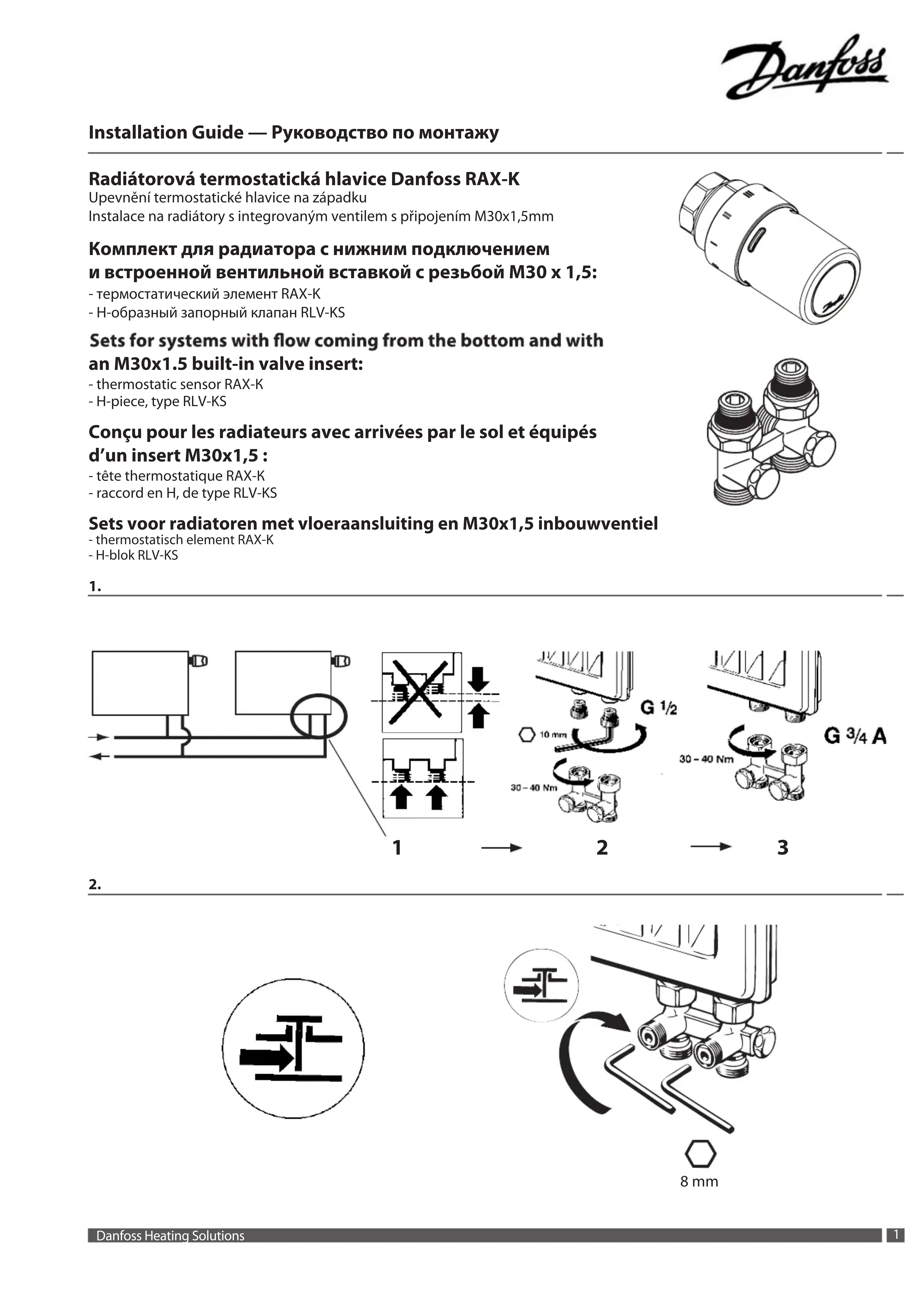

MODE D'EMPLOI Fachmann DANFOSS

Conçu pour les radiateurs avec arrivées par le sol et équipés d'un insert M30x1,5 :

• tête thermostatique RAX-K
• raccord en H, de type RLV-KS

Tétes thermostatiques RAX-K Danfoss

1. Retirez le capuchon de protection de l'insert : pour cela, tournez-le dans le sens contraire des aiguilles d'une montre.
2. Assurez-vous que le repere de reglage de la tete est situé sur le haut avant de monter la tete.
3. Fixez la tête thermostatique sur l'insert et serrez-le au moyen d'une clé plate de 32 mm (avec un couple de 15 Nm maximum).

Danfoss thermostatisch element RAX-K
