Type de produit Projecteur d'éclairage LED professionnel pour intérieur
Marque Elation
Modèle Colour Chorus 12
Source lumineuse LED RGBA (rouge, vert, bleu, ambre)
Nombre de canaux DMX 3 / 4 / 5 / 6 / 9 / 10 / 11 / 36 / 38 / 43 / 45 / 48 / 49 / 53 (selon le mode)
Connecteurs DMX XLR 3 broches et 5 broches (entrée/sortie), RJ45 (entrée/sortie)
Alimentation PowerCON entrée/sortie, 100-240 V AC, 50/60 Hz
Consommation Non spécifiée (estimation : 250 W maximum)
Fonctions principales Modes RGB, HSI, macros couleur, programmes intégrés, effet stroboscopique, gradation avec courbes (Standard, Stage, TV, Architectural, Theatre)
Contrôle Panneau LCD avec boutons MODE, UP, DOWN, ENTER ; verrouillage automatique après 30 s
Protocoles réseau Kling-Net, ArtNet

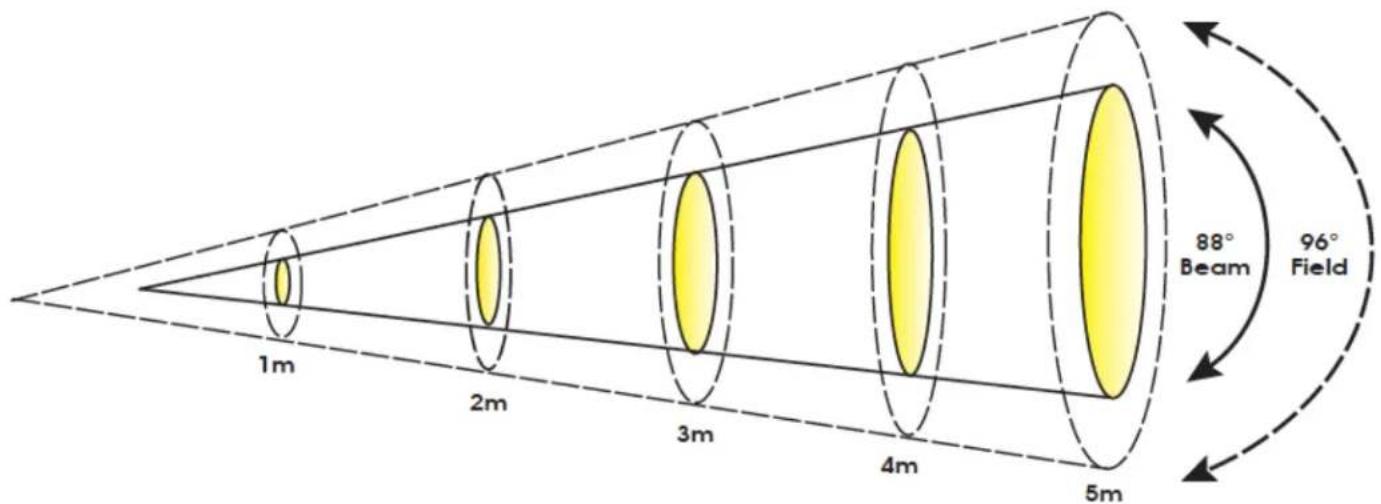

Angle de faisceau 88° (champ), 96° (faisceau)
Température de fonctionnement -15 °C à 45 °C (5 °F à 113 °F)
Ventilation Ventilateur intégré, réglable (Auto, High, Low)
Distance minimale des matériaux inflammables 1,5 m (5 pi)
Poids Non spécifié (estimation : 8-10 kg)
Dimensions (L x l x H) Non spécifiées (estimation : 450 x 300 x 250 mm)
Indice de protection IP20 (usage intérieur seulement)
Montage Support de plancher à deux étriers, bride M10, câble de sécurité obligatoire
Entretien Nettoyage des lentilles tous les 20 jours avec chiffon doux ; pas d'alcool, solvant ou ammoniac
Pièces détachées / réparabilité Aucune pièce remplaçable par l'utilisateur ; contacter un technicien Elation agréé
Sécurité Ne pas regarder directement la source (risque de lésions oculaires) ; déconnecter avant entretien ; mise à la terre obligatoire ; ne pas utiliser sur variateur
Informations générales Notice téléchargeable au format PDF sur www.elationlighting.com

FOIRE AUX QUESTIONS - Colour Chorus 12 Elation

Comment installer le projecteur Colour Chorus 12 en suspension ?
Utilisez une bride de montage appropriée et des vis M10 dans les trous centraux des étriers. Fixez toujours un câble de sécurité secondaire. Assurez-vous que la zone d'installation supporte au moins 10 fois le poids du projecteur. Consultez la section INSTALLATION DU PROJECTEUR de la notice.
Quels modes DMX sont disponibles ?
Le projecteur propose 13 modes DMX : HSI 3CH, DA 3CH, HSI+ 4CH, RGBA 4CH, DA+ 5CH, sRGBI 5CH, RGBA+ 6CH, sRGBI 9CH, fxHSI 9CH, sRGBI+ 10CH, fxHSI+ 11CH, DA 36CH, HSI 36CH, DA+ 38CH, fxHSI 43CH, fxHSI+ 45CH, RGBA 48CH, sRGBI 49CH, sRGBI+ 53CH. Le mode par défaut est le 01 (HSI 3CH). Pour changer, allez dans le menu User Mode.
Comment nettoyer les lentilles du projecteur ?
Débranchez l'appareil. Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de solvants ou de nettoyants à base d'ammoniac. Nettoyez les lentilles externes tous les 20 jours pour éviter l'accumulation de poussière.
Que faire si l'écran LCD se verrouille ?
L'écran se verrouille automatiquement après 30 secondes d'inactivité. Pour le déverrouiller, maintenez enfoncé le bouton MODE pendant 10 secondes.
Puis-je utiliser ce projecteur en extérieur ?
Non. Le Colour Chorus 12 est conçu pour une utilisation en intérieur uniquement (IP20). Ne l'exposez pas à la pluie, à l'humidité ou à des températures en dehors de la plage -15 °C à 45 °C.
Comment configurer l'adresse DMX ?
Accédez au menu Set Address à l'aide des boutons MODE et ENTER. Utilisez UP/DOWN pour régler l'adresse (de 001 à XXX). Appuyez sur ENTER pour confirmer.
Quels types de câbles sont recommandés pour la connexion DMX ?
Utilisez des câbles DMX 3 broches ou 5 broches de qualité professionnelle. Pour les connexions réseau, utilisez des câbles CAT6 avec connecteurs EtherCON. Des câbles Elation sont disponibles en option.
Le projecteur peut-il être utilisé sans contrôleur DMX ?
Oui. Le projecteur dispose de 12 programmes intégrés et de 64 macros couleur que vous pouvez sélectionner via le menu Programs ou le canal DMX correspondant. Vous pouvez également utiliser le mode manuel pour régler chaque couleur.
Quelle est la procédure à suivre en cas de défaut ou de panne ?
Débranchez l'appareil. Ne tentez aucune réparation vous-même. Contactez le service client Elation ou un technicien agréé. Les pièces de rechange doivent être d'origine. Consultez la section ENTRETIEN de la notice.
Est-il possible de connecter plusieurs projecteurs en série ?
Oui, mais le nombre maximum d'unités en série dépend de la tension : 0 unité en 110 V, 3 unités en 240 V. Utilisez les connecteurs powerCON pour le daisy-chain. Assurez-vous de ne pas dépasser la charge maximale.

Questions des utilisateurs sur Colour Chorus 12 Elation

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice Colour Chorus 12 - Elation et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Colour Chorus 12 de la marque Elation.

MODE D'EMPLOI Colour Chorus 12 Elation

©2015 ELATION PROFESSIONAL. Tous droits réservés. L'information, les spécifications, les tableaux, les images et les instructions contenus dans les générées sont sujets à changement sans préavis. Le logo ELATION PROFESSIONAL, les noms et les numérios identifient les produits contenus dans les générées sont des marques de commerce de ELATION PROFESSIONAL. La protection du droit d'auteur revendiquée couvre toutes les formes de documents et d'informations dont la propriété intellectuelle est à présent assurée par la loi ou accordée ci-après. Les noms de produits utilisés dans le présente document peuvent être des marques de commerce ou des marques déposées de leurs sociétés respectives et sont reconnues ici comme telles. Tous les noms de produits et toutes les marques autres que ELATION sont des marques de commerce ou des marques déposées de leurs sociétés respectives.

ELATION PROFESSIONAL et toutes les sociétés associées mentionnées dans les générées ne se tiennent aucunement responsables des dommages matériels, immobiliers et électriques, des préjudices corporels ni des préjudices financiers directs ou indirects résultat de l'utilisation de toute information contenu dans les générées, et (ou) résultat du montage, de l'installation, du câblage et de l'utilisation inadéquats, non sécuritaires, imprudents et inappropriés de ce produit.

Veuillez visitor www.elationlighting.com pour obtenir la plus recente révision/mise à jour du présent manuel.

DateVersion Du DocumentUne Version De LogicielModes de Canaux DMXNotes
9/20/15≥1.103 / 4 / 5 / 6 / 9 / 10 / 11 / 36 / 38 / 43 / 45 / 48 / 49 / 53French version.

TABLE DES MATIÈRES

RENSEIGNEMENTS GÉNÉRAUX 4
INSTRUCTIONS RELATIVES À LA SÉCURITÉ6
LIGNES DIRECTRICES GÉNÉRALES 7
APERÇU DU PROJECTEUR 8
INSTALLATION DU PROJECTEUR 9
MENU DU PROJECTEUR 11
CANAUX DMX - FONCTIONS ET VALEURS14
NETTOYAGE ET ENTRETIEN25
SPÉCIFICATIONS26
ACCESSOIRES EN OPTION29

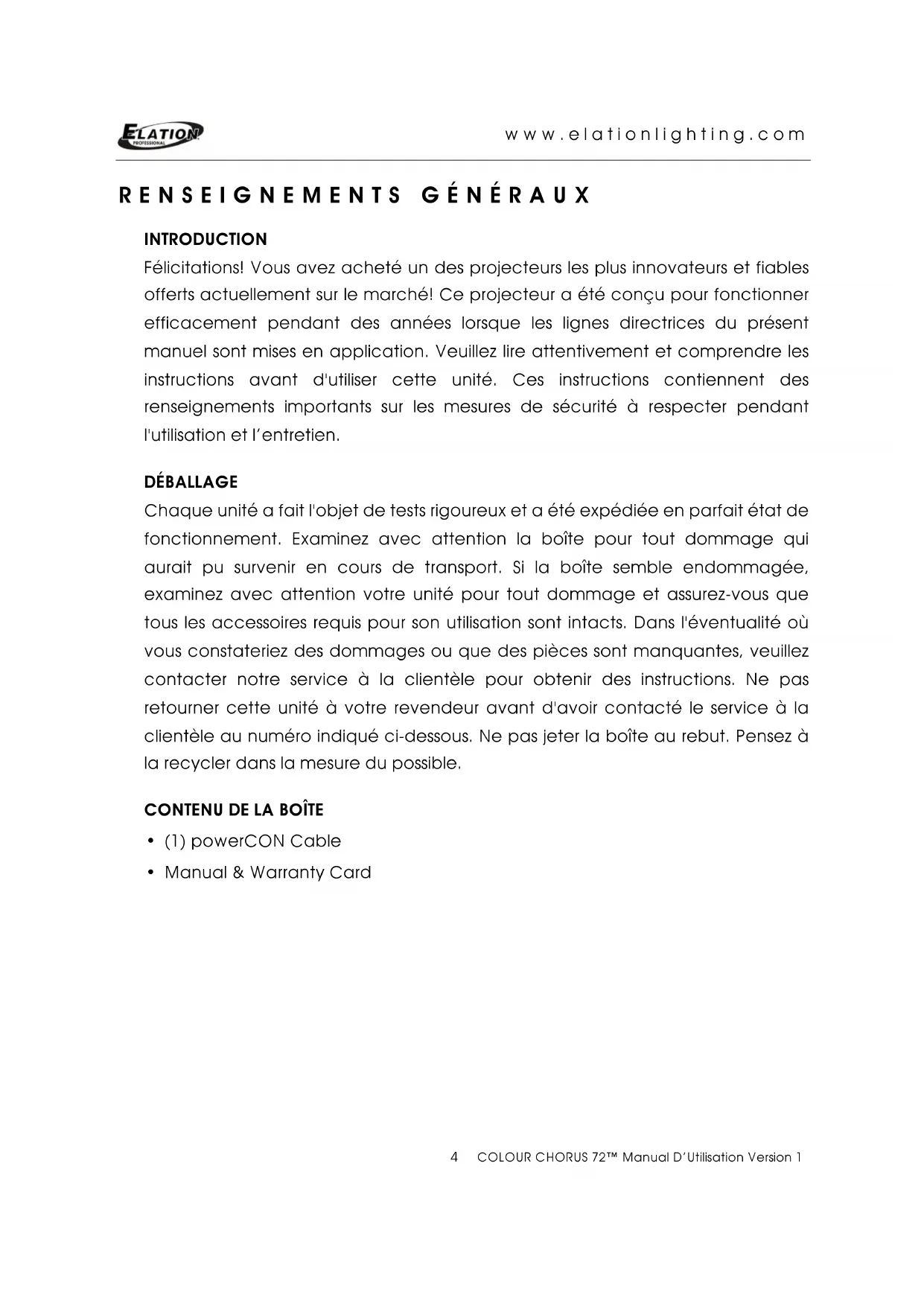

RENSEIGNÉMENTS GÉNÉRAUX

INTRODUCTION

Félicitations! Vous avez achété un des projecteurs les plus innovateurs et fiables offerts actuellément sur le marché! Ce projecteur a été conçu pour fonctionner efficacement pendant des années lorsque les lignes directrices du present manuel sont mises en application. Veuillez lire attentivement et comprendre les instructions avant d'utiliser cette unité. Ces instructions contiennent des renseignements importants sur les mesures de sécurité à respecter pendant l'utilisation et l'entretien.

DéBALLAGE

Chaque unité a fait l'objet de tests rigoureux et a été expédée en parfait état de fonctionnement. Examinez avec attention la boîte pour tout dommage quiaurait pu survenir en cours de transport. Si la boîte semble endommagée,examinez avec attention votre unité pour tout dommage et assurez-vous que tous les accessoires requis pour son utilisation sont intacts. Dans l'éventualité oùvous constateriez des dommages ou que des pieces sont manquantes,veuillezcontacter notre service à la clientèle pour obtenir des instructions. Ne pasretourner cette unité à votre revendeur avant d'avoir contacté le service à laclientèle au numero indiqué ci-dessous. Ne pas jeter la boîte au rebut. Pensez àla recycler dans la mesure du possible.

CONTENU DE LA BOITE

Elation Professional® offre un numero de service à la clientèle pour vous aider à installer et pour répondre à vos questions dans le cas où vous éprouveriez des difficultés au cours de l'installation ou de la première mise en service. Vous pouvez également visiter notre site Web à www.elationlighting.com pour nous faire parvenir vos commentaires ou suggestions. Pour les questions relatives aux réparations, veuillez contacter Elation Professional®.

Ce projeteur consiste en un produit électronique extrémement spécialisé. Pour assurer un bon fonctionnement, il est important de suivre les instructions énoncées dans le present manuel. Le fabricant de cet apparéil ne se tient aucunement responsable des dommages resultant d'une mauvaise utilisation audit apparéil due au non respect des renseignements énonçés dans le present manuel.

Cet apparéil étant associé à la CLASSE DE PROTECTION 1, il est essentiel de lemettre à la terre correctement. Seul le personnel qualifié devrait effectuer toutes les connexions électriques.

UNE UTILISAUTION EN INTERIEUR SEULEMENT! NE PAS EXPOSER FIXTURE PLUIE ET L'HUMIDITE!

PUISSANCE DEBRANCHER AVANT DE ENTRETIEN APPAREIL!
NE BRANCHEZ FIXTURE DANS UN PACK DIMMER!
NE TOUCHEZ JAMAIS APPAREIL PENDANT LE FONCTIONNMENT,
COMME IL PEUT ETRE CHAUD!

NE JAMAIS REGARDER DIRECTEMENT LA SOURCE LUMINEUSE! UNE CRISE D'EPILEPSIE POURRAIT SURVENIR CHEZ LES PERSONNES SENSIBLES!

Pour assurer un fonctionnement ajustat, suive les instructions d'installation décrites dans le present manuel. Seul le personnel qualifié et certifié devrait effectuer l'installation de ce projecteur et seules les pieces de fixation originales (supports) inclus avec ce projecteur devraient être utilisées pour l'installation. Toute modification aura pour effet d'annuler la garantie originale du fabricant et d'accroître le risque de dommages et (ou) de blessures corporelles.
- Ne jamais regarder directement la source lumineuse de ce projecteur pour éviter d'endommager la rétine, ce qui pourrait conduire à la cécité. Les personnes souffrant d'épilepsie devraient éviter de regarder directement la source lumineuse de ce projecteur en tout temps.
Le ventilateur et les entrées d'air doivent demeurer propres et ne doivent jamais etre bloqués. Allouer un espace d'environ 15 cm (6 po) entre ce projecteur et les autres appareils ou un mur de sorte a assurer un refroidissement adequat.
- Toujours debrancher l'unité de la source d'alimentation principale avant d'effectuer tout type d'entretien et (ou) de nettoyage. Ne manipulier le cordon d'alimentation que par la fiche d'extrémite; ne jamais tenter de debrancher cette dernière en tirant sur le cordon.
- Ne jamais utiliser ce projecteur si le cordon d'alimentation est dénudé, écrasé et (ou) endommagé. Si le cordon d'alimentation est endommagé, veillez à le replacer immidiatement par un nouveau cordon de puissance nominale similaire.

LIGNES DIRECTRICES GÉNÉRALES

  • NE JAMAIS OUVRIR CE PROJECTOR PENDANT SON FONCTIONNEMENT!
  • À la première mise en service de ce projecteur, il est possible qu'une fumée ou une odeur se dégage de l'intérieur de ce dernier. Il s'agit d'un processus normal qui est causé par le peinture excédante à l'intérieur du boîtier qui brûle en raison de la chaleur généraee par la lampe et qui cesserà avec le temps.
  • Ce projeteur est un apparéil d'éclairage professionnel conçu pour les LIEUX COUVERTS ET SECS SEULEMENT, notamment sur les scènes, dans les boites de nuit, les salles de théâtre, etc.
  • Vous assurer qu'aucunes MATIÈRES INFLAMMABLES ne se trouvent à proximité du projecteur pendant son fonctionnement de sorte à prévenir tout risque d'incendie.
  • Installer de projecteur dans un endroit une ventilation adequate a un minimum de 0,5 m (1,6 pi) des surfaces adjacentes, et vous assurer qu'aucune entrée d'air n'est bloquee.
  • NE PAS tenter une installation et (ou) une utilisation sans savoir comment proceder.
  • NE PAS autoriser les personnes non qualifiées à utiliser ce type de projecteur. La plupart des dommages résultat d'une'utilisation par des personnes non qualifiées.
  • Des arrêts de fonctionnement réguliers peuvent assurer une utilisation sans faillé du projecteur pendant de nombreuses années.
  • NE PAS secouver le projecteur et éviter d'user d'une trop grande force en installant et (ou) en utilisant le projecteur.
  • Toutjour installier le projecteur avec un cable de sécurité approprié. Lorsque le projecteur est installé en suspension, tous jours utiliser des vis M10 x 25 mm au minimum, et vous assurer que les vis sont insérées dans les trous de vis apparaisant sur les étriers du projecteur.
  • Utiliser les fournitures d'emballage originales pour le transport du projecteur en vue de réparations.
  • NE PAS TOUCHER le boîtier à mains nues lorsque le projecteur est sous tension. Avant toute procédure de remplacement ou d'entretien,mettre l'unité HORS tension, puis attendre 15 minutes environ afin que le projecteur refroidisse.

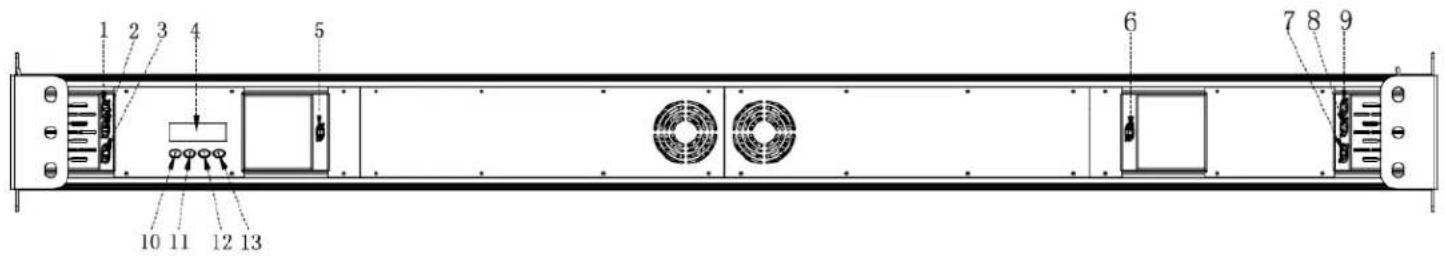

APERCU DU PROJECTEUR

Elation Colour Chorus 12 - APERCU DU PROJECTEUR - 1

  1. 3pin DMX DANS

  2. 3pin DMX DEHORS

  3. 5pin DMX DANS

  4. 5pin DMX DEHORS

  5. powerCON DANS

  6. MODE Bouton

  7. Ecran LCD de Commande du Menu

  8. UP Bouton

5.RJ45 NET DANS

  1. DOWN Bouton

  2. RJ45 NET DEHORS

  3. ENTER Bouton

  4. powerCON DEHORS

INSTALLATION DU PROJECTEUR

Elation Colour Chorus 12 - INSTALLATION DU PROJECTEUR - 1

A VERTISSEMENT RELATIF AUX MATIÈRES INFLAMMABLES

Conserver le projecteur à un minimum de 1,5 m (5 pi) de toute matière et de toute decoration inflammables, de tout matériel pyrotechnique, etc.

Elation Colour Chorus 12 - A VERTISSEMENT RELATIF AUX MATIÈRES INFLAMMABLES - 1

CONNEXIONS ÉLECTRIQUES

Il est recommendé de faire appel à un électricien qualifié pour toutes les connexions électriques et (ou) les installations.

Elation Colour Chorus 12 - CONNEXIONS ÉLECTRIQUES - 1

ATTENTION

  • For Pour une protection accrue, installer le projecteur hors des zones de couloirs, d'estrades ou des endroits où le personnel non autorisé est susceptible d'acceder au projecteur.
  • Températures ambantes minimales et maximales pour le fonctionnement de ce projecteur : de -15 °C à 45 °C (de 5 °F à 113 °F). Ne pas utiliser le projecteur au-dessous ni au-dessus de ces températures.
  • Avant d'instructor le projecteur sur toute surface, vous assurer que la zone d'installation peut prendre en charge une charge concentrée minimale équivalente à 10 fois le poids du projecteur.
  • L'installation du projecteur doit toujours être sécurisée au moyen d'une attaché de sécurité secondaire comme un cable de sécurité approprié.
  • Ne jamais se tenir directement sous l'appareil pendant son montage, son démontage ou son entretien.

Elation Colour Chorus 12 - ATTENTION - 1

CONNEXION EN SÉRIE - Nombre maximum d'unités pouvant être connectés en série : 0 unités de 110 V et 3 unités de 240 V.

BRIDE DE MONTAGE

Le projecteur offre un support de plancher à deux étriers intégré. Pour installer ce projecteur à une travers, vous assurer de le sécuriser au moyen d'une bride appropriée et d'une vis M10 insérée dans les trous centraux des deux étriers du support de plancher.

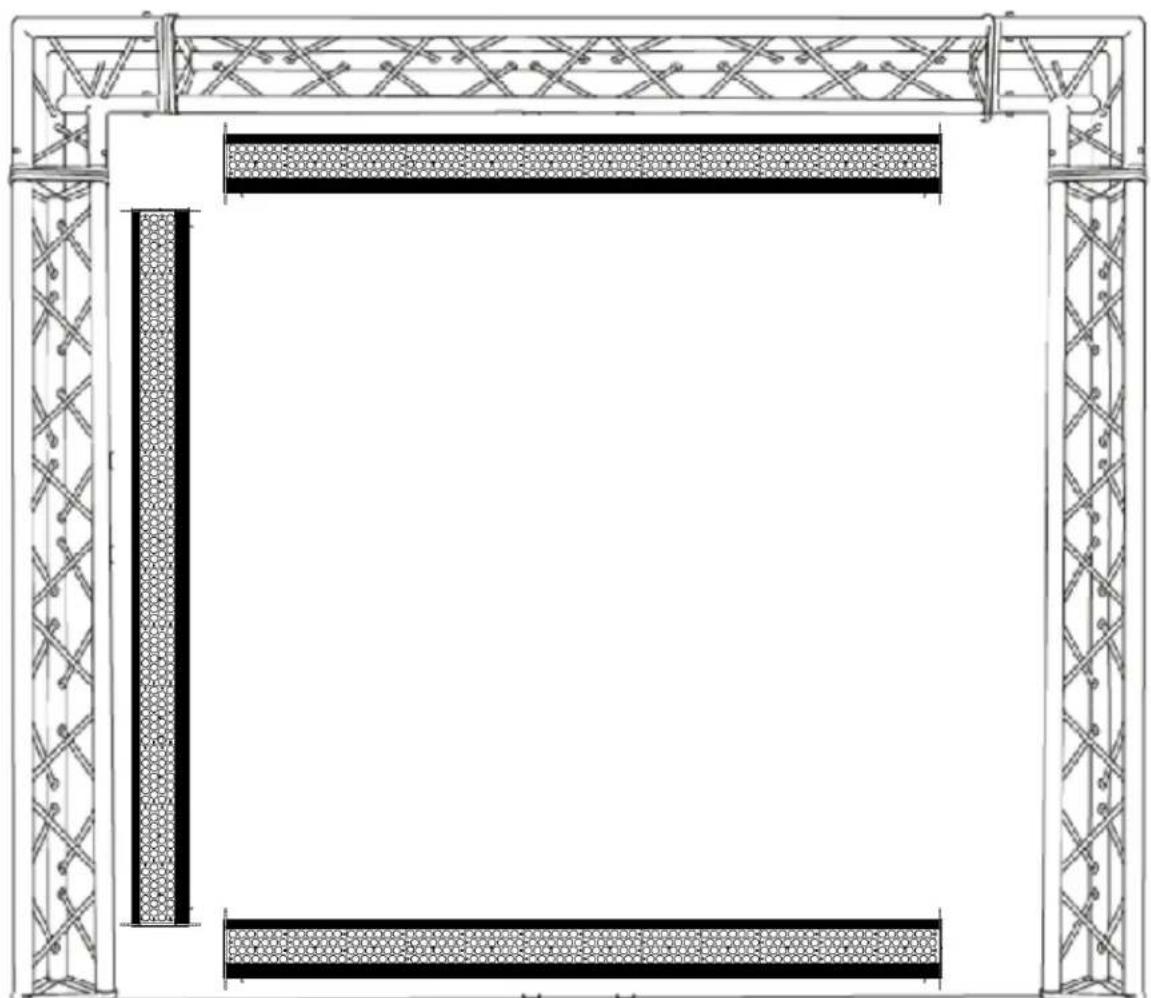

POINTS D'ATTACHE

  • Une installation au plafond exige des connaissances approfondies sur, entre autres, le calcul de la charge utile, le matériel d'installation utilisé et les inspections de sécurité périodiques de tout le matériel d'installation et de l'appareil. Si vous ne possédez pas les connaissances requises, ne pas tenter d'insteller vous-même l'unité. Une installation inadéquate de l'unité peut engendrer des blessures corporelles.

  • Le projecteur sera entiement opérationnel dans les positions de montage spécifique suivantes.

Elation Colour Chorus 12 - POINTS D'ATTACHE - 1

Elation Colour Chorus 12 - POINTS D'ATTACHE - 2

CABLE DE SECURITE

Toujours utiliser un cable de sécurité pour toute installation en suspension de ce projecteur afin de prévenir la chute de ce dernier dans le cas où la bride ferait défaut.

Le projecteur comporte un menu système facile à parcourir. Les prochains sections traitent de la façon d'acceder à chacune des fonctions du menu.

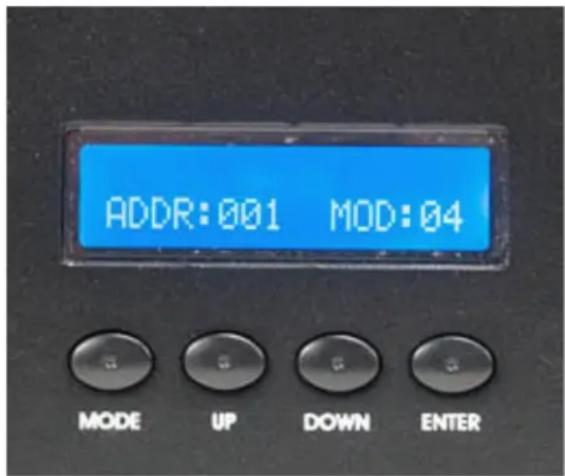

ÉCRAN DE COMMANDE ACL

L'écran de commande à quatre (4) boutons (voir l'image ci-dessous) situé à l'arrière du projecteur vous permet d'acceder au menu principal pour effectuer tous les réglages requis.

Pendant le fonctionnement normal du projecteur, appuyer sur le bouton MODE permet de parcourir les différents menus. Àpres avoir atteint le menu déséré, appuyez sur le bouton ENTER pour le selectionner. Le champ pouvant être régle à partir du menu sélectionné clignotera. En utilisant les boutons UP et DOWN, réglez la valeur du champ. Appuyer une fois sur le bouton ENTER confirmera la valeur sélectionnée. Vous pouvez quitter en tout temps, sans effectuer aucun réglage, en appuyant sur le bouton MODE.

Elation Colour Chorus 12 - ÉCRAN DE COMMANDE ACL - 1

NOTE: Le contrôle Écran LCD Menu sera coupée et lock-out après 30 secondes d'inactivité. Appuyez et maintenez enforcé le bouton MODE pendant 10 secondes pour déverrouiller l'écran LCD.

Elation Colour Chorus 12 - ÉCRAN DE COMMANDE ACL - 2

INFORMATION AFFICHEE PENDANT LE DEMARRAGE INITIAL

Lorsque le projecteur est mis SOUS tension, I'écran affiche l'information suivante:

Software Update Please Wait...

Elation Colour Chorus 12 - INFORMATION AFFICHEE PENDANT LE DEMARRAGE INITIAL - 1

CC72 ADDR:001 MOD:01

ELATION® COLOUR CHORUS 72TM MENUSYSTEME
Les Specifications Sont Sujertes a modification sans preavis ecrit. Parametes Par Default en GRAS.
MENUOPTIONS / VALEURSDESCRIPTION
Set AddressADDR:001 - XXXSet DMX Address.
User ModeRefer to the TABLEAU DES MODES DE CANAUX DMX on page 14Set User Mode.
EffectPrograms 1-12Program Speed 0-255
Program Fade φ-255
Macros0-255 (64 Total Color Macros)See DMX Traits for Values.
Manual R0-255
Manual G0-255
Manual B0-255
Manual A0-255
FunctionStatusRemote DMX Addr: ON / OFF No DMX Mode: Blackout / Hold / Program
Fixture IDService PIN RDM PID Device IP Addr Ctrl IP Addr UniversePassword = 050 XXXXXX XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX XXX
Protocol SetKling-Net, ArtNet
Net SwitchON / OFF
Fan Set LED FanAuto High Low
LCD. SetDisplay Key Lock DispFlashON / OFF ON / OFF ON / OFF
Temp. C/FCelsius Fahrenheit
Dim. CurveStandard, Stage, TV, Architectural, TheatreSet desired Dimming Curve.
Pixel FlipStandard / FlipSet starting LED Group. See Pixel Flip Section.
Intensity ModeStandard / High Output
Reset to Default OFF / ON
InformationTime. InfoCurrent
Total Time
Last Clear
Timer PIN
Clear Last
Temp. Info LED Temp.
Model. InfoColour Chorus 72
Software.V≥1.10

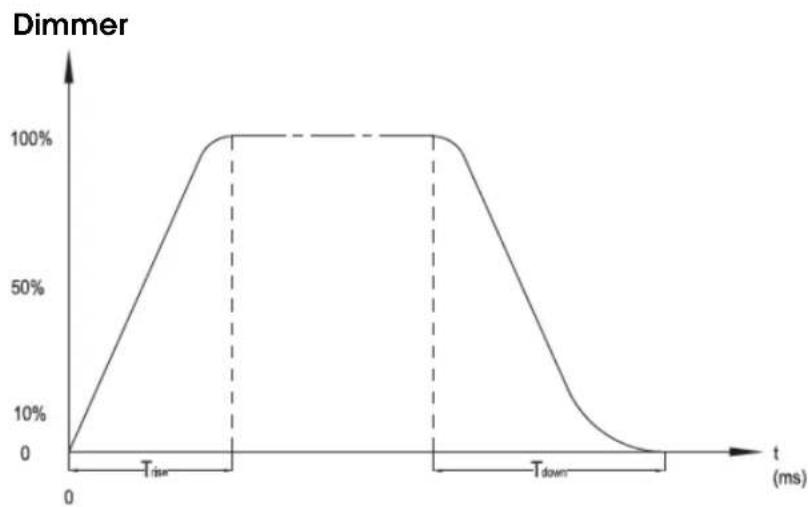

COURBES DE GRADATION

Le menu DimCurve vous permet de selectionner un des prereglages de courbes de gradation suivants: Standard, Stage, TV, Architec ou Theatre. (Voir le diagramme suivant pour obtenir plus de détails)

Elation Colour Chorus 12 - COURBES DE GRADATION - 1

Ramp Effect255 OS (Fade Time)255 1S (Fade Time)
Time (ms)Time (ms)Time (ms)Time (ms)
Standard0000
Stage780110015401660
TV1180152018601940
Architectural1380173020402120
Theatre1580194022302280

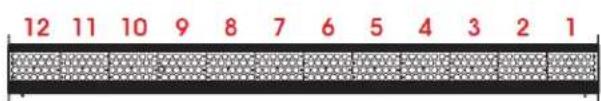

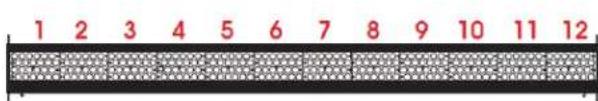

FUNCTION Pixel FLIP

Selectionnez la direction du groupe DEL de départ désirée parmi les modes suivants en utilisant les boutons UP/DOWN, puis appuyez sur le bouton ENTER pour confirmer.

Elation Colour Chorus 12 - FUNCTION Pixel FLIP - 1
STANDARD

Elation Colour Chorus 12 - FUNCTION Pixel FLIP - 2
FLIP

CANAUX DMX - FONCTIONS ET VALEURS

Veuillez you reporter au tableau ci-dessous pour tracer le MOD # correspondant à chaque Mode de canal DMX énoncé dans les séquences DMX suivantes.

TABLEAU DES MODES DE CANAUX DMX

MOD #01 0203 0405 0607 0809
DMX CH MODEHSI 3CHDA 3CHHSI+ 4CHRGBA 4CHDA+ 5CHsRGBI 5CHRGBA+ 6CHsRGBI 9 CHfxHSI 9CH
MOD #10 1112 1314 1516 1717 1819
DMX CH MODEsRGBI+ 10CHfxHSI+ 11CHDA 36CHHSI 36CHDA+ 38CHfxHSI 43CHfxHSI+ 45CHRGBA 48CHsRGBI 49CHsRGBI+ 53CH

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis écrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
LED GROUP 1-12*
0-1GROUP 1
2-5GROUP 2
6-7GROUP 3
8-9GROUP 4
10-11GROUP 5
12-13GROUP 6
14-17GROUP 7
18-19GROUP 8
20-21GROUP 9
22-23GROUP 10
24-25GROUP 11
26-27GROUP 12
28-115NO Function
116Between GROUP 1
117-120Between GROUP 2
121-122Between GROUP 3
123-124Between GROUP 4
125-126Between GROUP 5
127-128Between GROUP 6
129-132Between GROUP 7
133-134Between GROUP 8
135-136Between GROUP 9
137-138Between GROUP 10
139-140Between GROUP 11
141-142Between GROUP 12
143-207NO Function
208-211Interval GROUP 1
212-213Interval GROUP 2
214-215Interval GROUP 3
216-217Interval GROUP 4
218-219Interval GROUP 5
220-223Interval GROUP 6
224-225Interval GROUP 7
226-227Interval GROUP 8
228-229Interval GROUP 9
230-231Interval GROUP 10
232-233Interval GROUP 11
234-255NO Function

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis ecrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
1122COLOR SPEED
0-255 Color Speed SLOW TO FAST
2233COLOR FAN
0-255 Variable Color Fan MIN to MAX
3344COLOR RANGE
0-255 Adjust Color Spectrum
4455COLOR STEP
0-254 Step to Fade Color Scroll Control
255 Switch to RGB
11 51 5661 1STROBE
0-31 NO Function
32-95 Variable Strobe Effect SLOW to FAST
96-127 LEDs ON
128-159 Pulse Effect In Sequence SLOW to FAST
160-191 LEDs ON
192-223 Random Strobe Effect SLOW to FAST
224-255 LEDs ON
6677FAN INTENSITY
0-255 Alternating Groups ON / OFF
1177HUE
0-255 0 to 100%
2288SATURATION
0-255 0 to 100%
3399INTENSITY
0-255 0 to 100%
1112122RED
0-255 0 to 100%
2223233GREEN
0-255 0 to 100%
3334344BLUE
0-255 0 to 100%
44AMBER
0-255 0 to 100%
4555510MASTER DIMMER
0-255 Intensity 0 to 100%

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis écrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
66PROGRAMS
0-19 NO FUNCTION
20-39Program 1
40-59Program 2
60-79Program 3
80-99Program 4
100-119Program 5
120-139Program 6
140-159Program 7
160-179Program 8
180-199Program 9
200-219Program 10
220-239Program 11
240-255Program 12
77PROGRAM SPEED
0-255Program Speed SLOW to FAST
88PROGRAM FADE
0-255Program Fade SLOW to FAST
99COLOR MACROS
1-4 Color Macro 01
5-8 Color Macro 02
9-12 Color Macro 03
13-16 Color Macro 04
17-20 Color Macro 05
21-24 Color Macro 06
25-28 Color Macro 07
29-32 Color Macro 08
33-36 Color Macro 09
37-40 Color Macro 10
41-44 Color Macro 11
45-48 Color Macro 12
49-52 Color Macro 13
53-56 Color Macro 14
57-60 Color Macro 15
61-64 Color Macro 16
65-68 Color Macro 17
69-72 Color Macro 18
73-76 Color Macro 19
77-80 Color Macro 20

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis ecrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MODE# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
81-84Color Macro 21
85-88Color Macro 22
89-92Color Macro 23
93-96Color Macro 24
97-100Color Macro 25
101-104Color Macro 26
105-108Color Macro 27
109-112Color Macro 28
113-116Color Macro 29
117-120Color Macro 30
121-124Color Macro 31
125-128Color Macro 32
129-132Color Macro 33
133-136Color Macro 34
137-140Color Macro 35
141-144Color Macro 36
145-148Color Macro 37
149-152Color Macro 38
153-156Color Macro 39
157-160Color Macro 40
161-164Color Macro 41
165-168Color Macro 42
169-172Color Macro 43
173-176Color Macro 44
177-180Color Macro 45
181-184Color Macro 46
185-188Color Macro 47
189-192Color Macro 48
193-196Color Macro 49
197-200Color Macro 50
201-204Color Macro 51
205-208Color Macro 52
209-212Color Macro 53
213-216Color Macro 54
217-220Color Macro 55
221-224Color Macro 56
225-228Color Macro 57
229-232Color Macro 58
233-236Color Macro 59
237-240Color Macro 60
241-244Color Macro 61
245-248Color Macro 62
249-252Color Macro 63
253-255Color Macro 64

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis écrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
11122
RED - LED GROUP 1*
0-255 0 to 100%
22233
GREEN - LED GROUP 1*
0-255 0 to 100%
33344
BLUE - LED GROUP 1*
0-255 0 to 100%
4
AMBER - LED GROUP 1*
0-255 0 to 100%
55
INTENSITY - LED GROUP 1*
0-255 0 to 100%
44566
RED - LED GROUP 2*
0-255 0 to 100%
55677
GREEN - LED GROUP 2*
0-255 0 to 100%
66788
BLUE - LED GROUP 2*
0-255 0 to 100%
8
AMBER - LED GROUP 2*
0-255 0 to 100%
99
INTENSITY - LED GROUP 2*
0-255 0 to 100%
7791010
RED - LED GROUP 3*
0-255 0 to 100%
88101111
GREEN - LED GROUP 3*
0-255 0 to 100%
99111212
BLUE - LED GROUP 3*
0-255 0 to 100%
12
AMBER - LED GROUP 3*
0-255 0 to 100%
1313
INTENSITY - LED GROUP 3*
0-255 0 to 100%
1010131414
RED - LED GROUP 4*
0-255 0 to 100%
1111141515
GREEN - LED GROUP 4*
0-255 0 to 100%
1212151616
BLUE - LED GROUP 4*
0-255 0 to 100%
16
AMBER - LED GROUP 4*
0-255 0 to 100%
1717
INTENSITY - LED GROUP 4*
0-255 0 to 100%

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis ecrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
1313171818RED - LED GROUP 5*
0-255 0 to 100%
1414181919GREEN - LED GROUP 5*
0-255 0 to 100%
1515192020BLUE - LED GROUP 5*
0-255 0 to 100%
20AMBER - LED GROUP 5*
0-255 0 to 100%
2121INTENSITY - LED GROUP 5*
0-255 0 to 100%
1616212222RED - LED GROUP 6*
0-255 0 to 100%
1717222323GREEN - LED GROUP 6*
0-255 0 to 100%
1818232424BLUE - LED GROUP 6*
0-255 0 to 100%
24AMBER - LED GROUP 6*
0-255 0 to 100%
2525INTENSITY - LED GROUP 6*
0-255 0 to 100%
1919252626RED - LED GROUP 7*
0-255 0 to 100%
2020262727GREEN - LED GROUP 7*
0-255 0 to 100%
2121272828BLUE - LED GROUP 7*
0-255 0 to 100%
28AMBER - LED GROUP 7*
0-255 0 to 100%
2222293030INTENSITY - LED GROUP 7*
0-255 0 to 100%
2323303131RED - LED GROUP 8*
0-255 0 to 100%
2424313232BLUE - LED GROUP 8*
0-255 0 to 100%
32AMBER - LED GROUP 8*
0-255 0 to 100%
3333INTENSITY - LED GROUP 8*
0-255 0 to 100%

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis écrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
2525333434
RED - LED GROUP 9*
0-255 0 to 100%
2626343535
GREEN - LED GROUP 9*
0-255 0 to 100%
2727353636
BLUE - LED GROUP 9*
0-255 0 to 100%
36
AMBER - LED GROUP 9*
0-255 0 to 100%
3737
INTENSITY - LED GROUP 9*
0-255 0 to 100%
2828373838
RED - LED GROUP 10*
0-255 0 to 100%
2929383939
GREEN - LED GROUP 10*
0-255 0 to 100%
3030394040
BLUE - LED GROUP 10*
0-255 0 to 100%
40
AMBER - LED GROUP 10*
0-255 0 to 100%
4141
INTENSITY - LED GROUP 10*
0-255 0 to 100%
3131414242
RED - LED GROUP 11*
0-255 0 to 100%
3232424343
GREEN - LED GROUP 11*
0-255 0 to 100%
3333434444
BLUE - LED GROUP 11*
0-255 0 to 100%
44
AMBER - LED GROUP 11*
0-255 0 to 100%
4545
INTENSITY - LED GROUP 11*
0-255 0 to 100%
3434454646
RED - LED GROUP 12*
0-255 0 to 100%
3535464747
GREEN - LED GROUP 12*
0-255 0 to 100%
3636474848
BLUE - LED GROUP 12*
0-255 0 to 100%
48
AMBER - LED GROUP 12*
0-255 0 to 100%
4949
INTENSITY - LED GROUP 12*
0-255 0 to 100%

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis ecrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
50PROGRAMS
0-19 NO FUNCTION
20-39Program 1
40-59Program 2
60-79Program 3
80-99Program 4
100-119Program 5
120-139Program 6
140-159Program 7
160-179Program 8
180-199Program 9
200-219Program 10
220-239Program 11
240-255Program 12
51PROGRAM SPEED
0-255Program Speed SLOW to FAST
188HUE - LED GROUP 1*
0-255to 100%
299SATURATION - LED GROUP 1*
0-255to 100%
31010INTENSITY - LED GROUP 1*
0-255to 100%
41111HUE - LED GROUP 2*
0-255to 100%
51212SATURATION - LED GROUP 2*
0-255to 100%
61313INTENSITY - LED GROUP 2*
0-255to 100%
71414HUE - LED GROUP 3*
0-255to 100%
81515SATURATION - LED GROUP 3*
0-255to 100%
91616INTENSITY - LED GROUP 3*
0-255to 100%
101717HUE - LED GROUP 4*
0-255to 100%
111818SATURATION - LED GROUP 4*
0-255to 100%
121919INTENSITY - LED GROUP 4*
0-255to 100%

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujerttes a modification sans preavis écrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
132020HUE - LED GROUP 5*
0-2550 to 100%
142121SATURATION - LED GROUP 5*
0-2550 to 100%
152222INTENSITY - LED GROUP 5*
0-2550 to 100%
162323HUE - LED GROUP 6*
0-2550 to 100%
172424SATURATION - LED GROUP 6*
0-2550 to 100%
182525INTENSITY - LED GROUP 6*
0-2550 to 100%
192626HUE - LED GROUP 7*
0-2550 to 100%
202727SATURATION - LED GROUP 7*
0-2550 to 100%
212828INTENSITY - LED GROUP 7*
0-2550 to 100%
222929HUE - LED GROUP 8*
0-2550 to 100%
233030SATURATION - LED GROUP 8*
0-2550 to 100%
243131INTENSITY - LED GROUP 8*
0-2550 to 100%
253232HUE - LED GROUP 9*
0-2550 to 100%
263333SATURATION - LED GROUP 9*
0-2550 to 100%
273434INTENSITY - LED GROUP 9*
0-2550 to 100%
283535HUE - LED GROUP 10*
0-2550 to 100%
293636SATURATION - LED GROUP 10*
0-2550 to 100%
303737INTENSITY - LED GROUP 10*
0-2550 to 100%
313838HUE - LED GROUP 11*
0-2550 to 100%
323939SATURATION - LED GROUP 11*
0-2550 to 100%
334040INTENSITY - LED GROUP 11*
0-2550 to 100%

ELATION© COLOUR CHORUS 72^TM
CANAUX DMX - FONCTIONS ET VALEURS Version 1 (53 DMX Channels)

Les Specifications Sont Sujertes a modification sans preavis ecrit.*Le Controle de modules LED depend du reglage Pixel FLIP.
MOD# / DMX CHANNEL MODEVALUEFUNCTION
01020304050607080910111213141516171819
344141
HUE - LED GROUP 12*
0-255 0 to 100%
354242
SATURATION - LED GROUP 12*
0-255 0 to 100%
364343
INTENSITY - LED GROUP 12*
0-255 0 to 100%
2374452
MASTER DIMMER
0-255 Intensity 0 to 100%
DIMMING CURVE MODES
0-20 STANDARD
21-40 STAGE
41-60 TV
61-80 ARCHITECTURAL
81-100 THEATRE
101-255 Default to Unit Setting

NETTOYAGE ET ENTRETIEN

Elation Colour Chorus 12 - NETTOYAGE ET ENTRETIEN - 1

A T T E N T I O N

Déconnectez l'alimentation avant le nettoyage ou l'entretien.

NETTOYAGE

Il est recommandé de nettoyer féquèment le projecteur afin d'assurer un bon fonctionnement, une puissance lumineuse optimale, ainsi qu'une longue durée de vie. La féquence des nettoyages varie selon l'environnement dans lequel le projecteur est utilisé : les environnements humides, enfumés ou particulièrement poussièux peuvent engendrer une accumulation importante de résidus sur les lentilles du projecteur.

  • Nettoyer les surfaces des lentilles externes tous les 20 jours au moyen d'un linge doux pour éviter l'accumulation de poussière et de résidus. Ne jamais utiliser d'alcool, de solvants ni de nettoyants à base d'ammoniac.
  • Ne jamais utiliser d'alcool, de solvants ou de nettoyants à base d'ammoniac.

ENTRETIEN

Des inspections régulières sont recommandées pour assurer un bon fonctionnement et une longue durée de vie. Ce projecteur ne contient aucune piece replacable par l'utilisateur. Veuillez fait appel à un technicien Elation autorisé pour tous les autres réparations. Si vous avez besoin d'une piece de rechange, veuillez commander une piece d'origine auprès du détaillant Elation de votre région.

Veuillez considérer les points suivants pour vos inspections de routine :

  • Une vérification électrique minutieuse effectuee par un electricien qualifie tous les trois mois pour s'assurer que les contacts du circuit sont en bon etat de sorte a prevenir les surchauffes.
  • S'assurer que toutes les vis et pieces de fixation sont bien serrées en tout temps. Des vis desserrées peuvent tomber pendant le fonctionnement du projecteur et engender des dommages ou des blessures corporelles.
  • Vérifier qu'il n'y ait aucune déformation au niveau du boîtier, des lentilles de couleur, du matériel de fixation et des points d'attache (plafonds, suspension, traverses). Tout de déformation au niveau du boîtier peut laisser entre la poussière dans le projecteur. Les points d'attache endommagés ou un montage non sécurisé pourrait provoquer la chute du projecteur et, par conséquent, des blessures corporelles importantes.
  • Inspector toutes les pieces mobiles et s'assurer qu'il n'y aaucun signe de déterioration et que le projecteur rouge sans déséquilibre de la masse.
  • Les cables d'alimentation électrique ne doivent pas etre endommagés ni déteriorés. Ne jamais retirer la broche de mise à la terre du cable d'alimentation.

SPECIFICATIONS

SOURCE

S'il you plait Note: Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujéttes à modification sans préavis écrit.

DONNÉES PHOTOMÉTRIQUES

Elation Colour Chorus 12 - DONNÉES PHOTOMÉTRIQUES - 1

Distancem1ft3.3m2ft6.6m3ft9.8m4ft13.1m5ft16.4
88° Beam Diameter1.936.33.8712.75.819.07.725.39.6431.6
96° Field Diameter2.227.34.4414.66.5921.68.8829.111.1136.4
Photometricsluxfcluxfcluxfcluxfcluxfc
RED LEDs4,5704252,620243979916666247944
GREEN LEDs8,6408033,9703692,4402271,6701551,200111
AMBER LEDs7,3206803,3203081,9801841,33012495389
BLUE LEDs5,3905012,5702391,5401431,64015275570
FULL ON23,0002,13711,5001,0686,9906494,7604423,390315

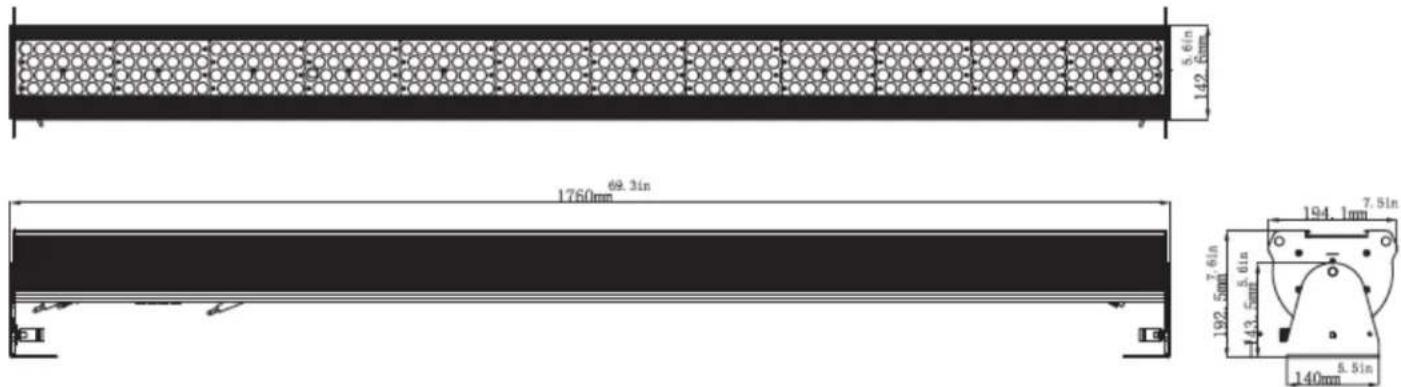

PLANS DIMENSIONNELS

Elation Colour Chorus 12 - PLANS DIMENSIONNELS - 1

S'll you plait Note: Les caractertistiques et ameliorations dans la conception de cette unite et ce manuel sont sujettes a modiflcation sans preavis ecrit.

ACCESSIONS OPTION

CODE DE COMMANDEARTICLE
TRIGGER CLAMP Heavy Duty Wrap Around Hook Style Clamp
EWDMXSYSTEM Wireless DMX System (1 Transmitter, 1 Receiver)
EWDMXT Wireless DMX Transmitter
EWDMXR Wireless DMX Receiver
PLC3 3' (1m) powerCONPRO Link Cable
AC3PDMX5PRO 5 ft. (1.5m) 3pin PRO DMX Cable
AC5PDMX5PRO 5 ft. (1.5m) 5pin PRO DMX Cable
CAT005 5' (1.5m) CAT6 EtherCON Cable
Longueurs de Câble Supplémentaires Disponibles
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Elation

Modèle : Colour Chorus 12

Catégorie : Éclairage
