Zeus ZRX15D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Zeus ZRX15D2 Hifonics au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Caisson de basses |
| Marque | Hifonics |
| Modèle | Zeus ZRX15D2 |
| Puissance RMS | 1500 W |
| Puissance maximale | 3000 W |
| Impédance nominale par bobine | 2 ohms |
| Nombre de bobines | 2 (Double bobine) |
| Impédance totale en parallèle | 1 ohm |
| Impédance totale en série | 4 ohms |
| Diamètre extérieur | 394 mm |
| Diamètre de découpe | 352 mm |
| Profondeur de montage | 201 mm |
| Excursion linéaire (Xmax) | 22 mm |
| Fréquence de résonance (Fs) | 28,5 Hz |
| Sensibilité | 88 dB/1W/1m |
| Surface du cône (Sd) | 810 cm² |
| Masse mobile (Mms) | 369 g |
| Volume d'enceinte recommandé (qualité sonore) | 76 L (bass-reflex) |
| Volume d'enceinte recommandé (SPL) | 100 L (bass-reflex) |
| Réglages d'évent (qualité sonore) | 2 x 10 cm de diamètre, 44 cm de longueur |
| Réglages d'évent (SPL) | 2 x 10 cm de diamètre, 15 cm de longueur |
FOIRE AUX QUESTIONS - Zeus ZRX15D2 Hifonics
Comment brancher le subwoofer Zeus ZRX15D2 ?
Le subwoofer possède deux bobines de 2 ohms. Vous pouvez les brancher en série pour obtenir 4 ohms, en parallèle pour 1 ohm, ou en standard (2+2 ohms). Consultez le schéma de câblage dans la notice.
Quelle est l'impédance du subwoofer ?
L'impédance nominale est de 2+2 ohms (double bobine). Selon le câblage, vous pouvez obtenir 1 ohm (parallèle), 2 ohms (standard), ou 4 ohms (série).
Quelle puissance d'amplificateur est recommandée ?
La puissance RMS est de 1500 W et la puissance maximale de 3000 W. Utilisez un amplificateur délivrant entre 1000 et 2000 W RMS pour de meilleures performances.
Quelles sont les dimensions d'encastrement ?
Le diamètre de découpe est de 352 mm et la profondeur de montage de 201 mm. Le diamètre extérieur est de 394 mm.
Quel volume d'enceinte utiliser ?
La notice recommande une enceinte bass-reflex. Pour une qualité sonore optimale, utilisez 76 L ; pour un SPL maximal, utilisez 100 L. Des réglages d'évent sont fournis.
Quelle est la fréquence de résonance ?
La fréquence de résonance (Fs) est de 28,5 Hz, ce qui permet une bonne extension dans les basses fréquences.
Comment régler l'évent pour une enceinte bass-reflex ?
Pour l'enceinte de 76 L (qualité sonore), utilisez un évent de 2 x 10 cm de diamètre et 44 cm de longueur. Pour 100 L (SPL), la longueur est de 15 cm.
Puis-je utiliser une enceinte close ?
La notice ne fournit pas de spécifications pour enceinte close. Il est recommandé d'utiliser les volumes bass-reflex indiqués pour des performances optimales.
Comment entretenir le subwoofer ?
Nettoyez la surface avec un chiffon doux et sec. Évitez l'humidité et la poussière. Ne touchez pas le cône pour éviter de l'endommager. Vérifiez les connexions périodiquement.
Quelle est la garantie du Hifonics Zeus ZRX15D2 ?
La notice ne mentionne pas la garantie. Consultez le revendeur ou le site officiel d'Audio Design GmbH pour plus d'informations.
Questions des utilisateurs sur Zeus ZRX15D2 Hifonics
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice Zeus ZRX15D2 - Hifonics et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Zeus ZRX15D2 de la marque Hifonics.
MODE D'EMPLOI Zeus ZRX15D2 Hifonics
WIRING DIAGRAM (Anschlussdiagramm)


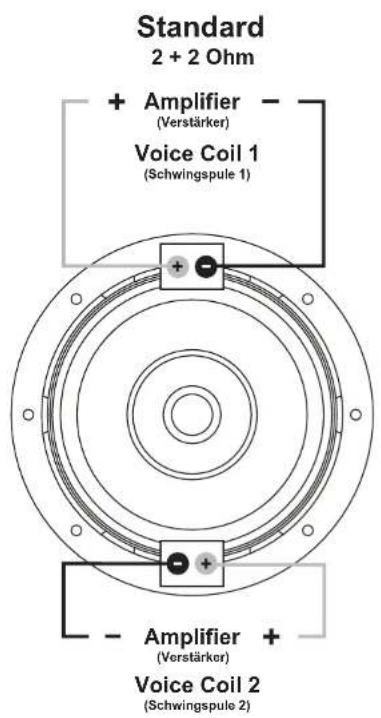

Standard 2 + 2 Ohm + Amplifier - (Verstärker) Voice Coil 1 (Schwingspule 1) + - + - Amplifier + (Verstärker) Voice Coil 2 (Schwingspule 2)


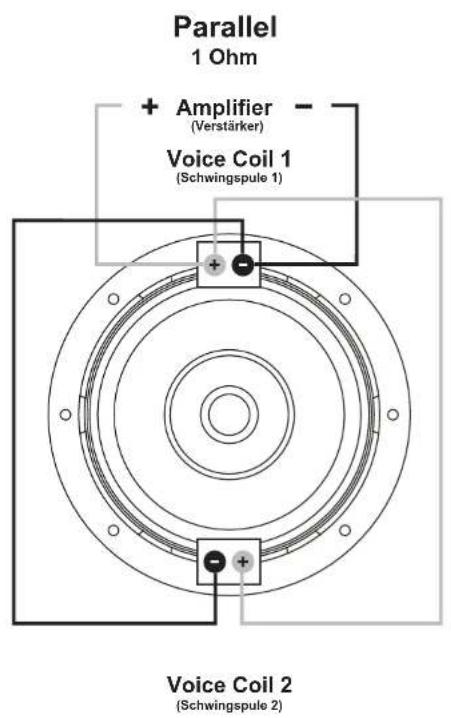

Parallel 1 Ohm + Amplifier - (Verstärker) Voice Coil 1 (Schwingspule 1) Voice Coil 2 (Schwingspule 2)


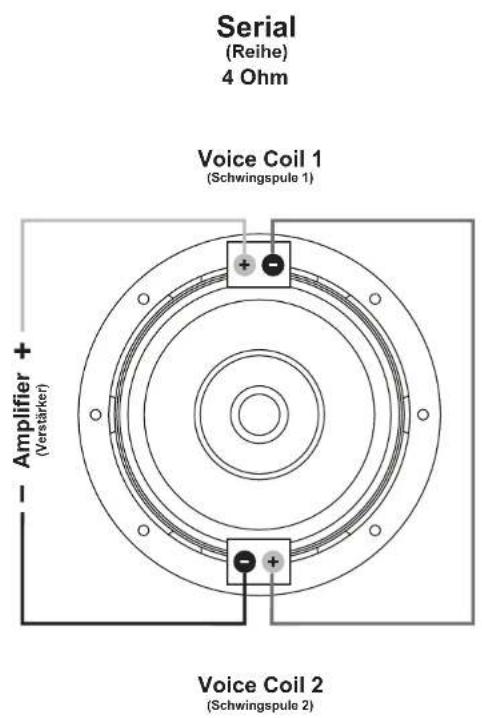

Serial (Reihe) 4 Ohm Voice Coil 1 (Schwingspule 1) Amplifier + (Verstärker) Voice Coil 2 (Schwingspule 2)SPECIFICATIONS
(Technische Daten)
| RMSW | MAXW | NOM. IMP.Ohm | OUTER DIAMETERAußendurchmessermm | MOUNTING HOLEEinbauöffnungmm | MOUNTING DEPTHEinbautiefemm | Xmax +/-max.mm | SD cm^2 | Mmsg | ReOhm | FsHz | Qms | Qes | Qts | VASL | SPLdB/1W | LemH | VCMm | |
| ZRX6D2 | 300 | 600 | 2 + 2 | 182 | 151 | 106 | 15 | 134 | 68,2 | 2 x 2 | 54 | 3,03 | 0,54 | 0,46 | 3,2 | 82 | 1,7 | 38 |
| ZRX8D2 600 | 1200 | 2 + 2 | 220 | 184 144 | 17 | 204 | 148,2 | 2 x 2 | 40,4 | 5,26 | 0,47 | 0,43 | 6,1 | 82 | 2,4 | |||
| ZRX10D2 | 800 | 1600 | 2 + 2 | 274 240 166 | 18 | 332 | 217,9 | 2 x 2 | 37,6 | 6,59 | 0,56 | 0,52 | 12,7 | 83 | 2,6 | |||
| ZRX12D2 1000 | 2000 | 2 + 2 | 326 | 282 186 | 20 | 495 | 274,9 | 2 x 2 | 33,4 | 3,88 | 0,63 | 0,54 | 28,3 | 84 | 2,6 | |||
| ZRX15D2 1500 | 3000 | 2 + 2 | 394 | 352 201 | 22 | 810 | 369 | 2 x 2 | 28,5 | 6,08 | 0,39 | 0,37 | 77,7 | 88 | 2,7 |
RECOMMENDED ENCLOSURES
(Gehäuse-Vorschläge)
| VENTED ENCLOSURE SOUND QUALITY(Bassreflex-Gehäuse Klangqualität) | ||||||
| VOLUME VolumenVbL | -3dB FREQ.F3Hz | TUNING FREQ.FbHz | PORT Kanal cm | PORT SURFACE Kanal Flächecm2 | PORT LENGTH Kanal Längecm | |
| ZRX6D2 | 10 | 40 | 47 | 6,6 | 34 | 40 |
| ZRX8D2 | 20 | 33 | 39 | 8,0 | 50 | 42 |
| ZRX10D2 | 38 | 30 | 37 | 10,0 | 80 | 36 |
| ZRX12D2 | 55 | 27 | 34 | 12,0 | 115 | 42 |
| ZRX15D2 | 76 | 29 | 33 | 2 x 10,0 | 160 | 44 |
| VENTED ENCLOSURE SPL(Bassreflex-Gehäuse SPL) | ||||||
| VOLUME VolumenVbL | -3dB FREQ.F3Hz | TUNING FREQ.FbHz | PORT Kanal cm | PORT SURFACE Kanal Flächecm2 | PORT LENGTH Kanal Längecm | |
| ZRX6D2 | 15 | 41 | 49 | 7,0 | 38 | 26 |
| ZRX8D2 | 25 | 36 | 44 | 10,0 | 80 | 39 |
| ZRX10D2 | 45 | 33 | 42 | 12,0 | 115 | 32 |
| ZRX12D2 | 65 | 30 | 38 | 2 x 10.0 | 160 | 37 |
| ZRX15D2 | 100 | 34 | 42 | 2 x 10,0 | 160 | 15 |
DISTRIBUTION:
Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany
Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.hifonics.de
