FS205v2 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non manageable
Marque	NETGEAR
Modèle	FS205v2
Nombre de ports	5 ports Ethernet 10/100 Mbps
Interface	RJ-45
Débit	Fast Ethernet (10/100 Mbps)
Alimentation	Adaptateur secteur externe 5V DC, 0,7 A
Température de fonctionnement	0 °C à 40 °C
Conformité réglementaire	CE, FCC
Fonctions principales	Plug and Play, auto-négociation, contrôle de flux 802.3x
Poids	Environ 200 g
Dimensions (L x P x H)	Environ 15 x 10 x 3 cm
Contenu de la boîte	Commutateur, adaptateur secteur, guide d'installation
Garantie	Garantie limitée (voir support NETGEAR)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides.
Sécurité	Débrancher avant nettoyage. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support NETGEAR.

FOIRE AUX QUESTIONS - FS205v2 NETGEAR

Comment brancher le commutateur NETGEAR FS205v2 ?

Branchez l'adaptateur secteur au commutateur et à une prise électrique. Connectez ensuite vos appareils (ordinateurs, imprimantes, etc.) aux ports Ethernet à l'aide de câbles Cat5e ou supérieur. Aucune configuration logicielle n'est nécessaire.

Que faire si les voyants d'alimentation ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à la prise murale. Essayez une autre prise électrique. Si le problème persiste, contactez le support NETGEAR.

Puis-je gérer le commutateur via l'application NETGEAR Insight ?

Non, le FS205v2 est un commutateur non manageable. Il peut être enregistré dans l'application Insight pour le suivi de garantie, mais ne peut pas être configuré ni géré à distance.

Quelle est la distance maximale des câbles Ethernet ?

La distance maximale pour un câble Ethernet standard (Cat5e) est de 100 mètres par segment. Au-delà, utilisez un répéteur ou un autre commutateur.

Le commutateur supporte-t-il le Gigabit Ethernet ?

Non, le FS205v2 est un commutateur Fast Ethernet (10/100 Mbps). Pour le Gigabit, NETGEAR propose les modèles GS205v2 et GS208v2.

Comment enregistrer mon produit NETGEAR FS205v2 ?

Téléchargez l'application NETGEAR Insight, créez un compte, puis appuyez sur 'ENREGISTRER TOUT APPAREIL'. Saisissez le numéro de série situé sous le commutateur ou scannez le code-barres. Suivez les instructions.

Puis-je utiliser le commutateur à l'extérieur ?

Non, ce commutateur est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou aux intempéries.

Que signifie le voyant vert clignotant sur un port ?

Un voyant vert clignotant indique que le port envoie ou reçoit du trafic réseau. Un voyant vert fixe signifie qu'une connexion est établie avec un appareil alimenté.

Comment nettoyer le commutateur ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs.

Où trouver le numéro de série du commutateur ?

Le numéro de série se trouve sur l'étiquette située au bas du commutateur. Il peut être saisi manuellement ou scanné via l'application NETGEAR Insight.

MODE D'EMPLOI FS205v2 NETGEAR

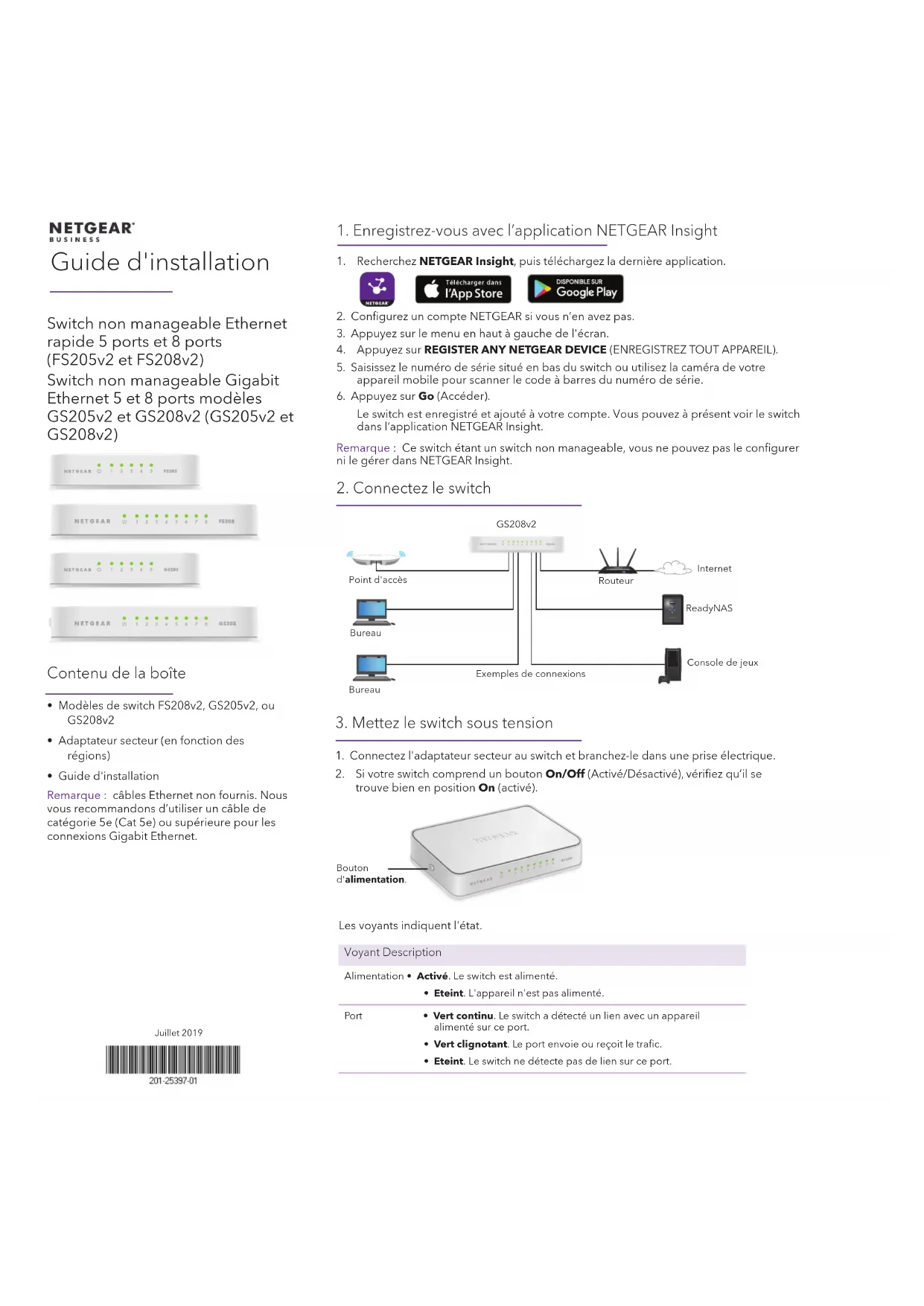

Guide d'installation

Switch non manageable Ethernet
rapide 5 ports et 8 ports
(FS205v2 et FS208v2)

Switch non manageable Gigabit Ethernet 5 et 8 ports modèles GS205v2 et GS208v2 (GS205v2 et GS208v2)

Contenu de la boite

• Modèles de switch FS208v2, GS205v2, ou GS208v2
• Adaptateur secteur (en fonction des régions)
• Guide d'installation

Remarque: cables Ethernet non fournis. Nous vous recommendons d'utiliser un cable de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

1. Enregistrez-vous avec l'application NETGEAR Insight

1. Recherchez NETGEAR Insight, puis teléchargez la dernière application.

1. Configurez un compte NETGEAR si vous n'en ave pas.
2. Appuyez sur le menu en haut à gauche de l'écran.
3. Appuyez sur REGISTER ANY NETGEAR DEVICE (ENREGISTREZ TOUT APPAREIL).
4. Saisissez le numero de série situé en bas du switch ou utilisez laamera de votre apparéil mobile pour scanner le code à barres du numero de série.
5. Appuyez sur Go (Acceder).

Le switch est enregistré et ajoute à votre compte. Vous pouvez à présent voir le switch dans l'application NETGEAR Insight.

Remarque: Ce switch étant un switch non manageable, vous ne pouvez pas le configurer ni le gérer dans NETGEAR Insight.

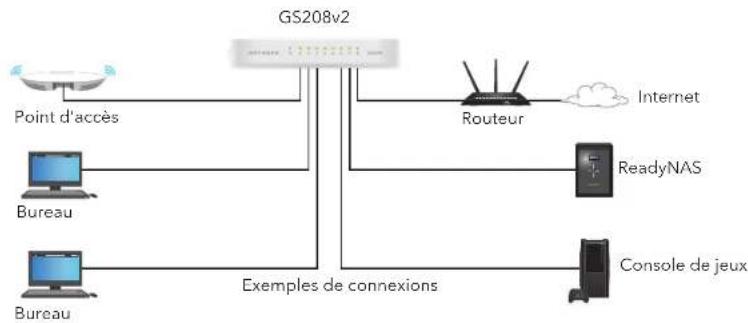

2. Connectez le switch

3. Mettez le switch sous tension

1. Connectez l'adaptateur secteur au switch et branchez-le dans une prise electrique.
2. Si vous switch comprend un bouton On/Off (Activé/Désactivé), vérifie qu'il se trouve bien en position On (activé).

Les voyants indiquent I'etat.

Voyant Description

Alimentation • Activé. Le switch est alimenté.

Eteint. L'appareil n'est pas alimenté.

Port

• Vert continu. Le switch a détecté un lien avec un apparéil alimenté sur ce port.
• Vert clignotant. Le port envoie ou recoit le trafic.
• Eteint. Le switch ne détecte pas de lien sur ce port.

\section*{Caracteristiques techniques}

Spécifications	Description
Température de fonctionnement	0°C à 40°C
Sortie de l'adaptateur secteur FS205v2, FS208v2, GS205v2	5 VCC, 0,7 A
Sortie de l'adaptateur secteur GS208v2	12 VCC, 0,5 A

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur https://www.netgear.com/support/ pour enregistrer votre produit, Obtir de I'aide, acceder aux telecharges et aux manuels de I'utiliser les plus recents, et rejoindre notre communauté. Nous vous recommendons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

N'utilise pas ce périphérique à l'extérieur. Si vous connectez des cables ou des apparèils situés à l'extérieur à cet apparéil, consultez https://kb.netgear.com/000057103 pour dire des informations sur la sécurité et la garantie.

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de reference uniquement.

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134, USA

(Etats-Unis)
