DIANE 2 520013 - Maison intelligente THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de commande d'éclairage WiFi
Marque	Thomson
Modèle	DIANE 2 520013
Référence	520013
Usage	Intérieur uniquement
Alimentation	230 Vac / 50 Hz
Puissance max par voie (halogène/incandescence)	300 W
Puissance max par voie (fluocompacte)	250 W
Puissance max par voie (LED 230V)	50 W
Nombre de voies	2 (double interrupteur)
Connectivité	WiFi 2,4 GHz
Protocole WiFi	802.11 b/g/n
Portée WiFi (champ libre)	Jusqu'à 80 m
Portée WiFi (intérieur)	Jusqu'à 30 m
Indice de protection	IP20
Dimensions (L x l x H)	43,5 x 45 x 19,5 cm
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 100 °C
Garantie	2 ans pièces et main d'œuvre
Entretien	Chiffon doux légèrement humide ; couper l'alimentation avant nettoyage
Sécurité	Installation électrique conforme NFC 15100, par personnel qualifié

FOIRE AUX QUESTIONS - DIANE 2 520013 THOMSON

Que faire si le module ne s'allume pas après installation ?

Vérifiez d'abord que l'alimentation électrique est bien rétablie. Assurez-vous que le module est correctement branché selon le schéma (Fig. 3 ou 5). Si le problème persiste, réinitialisez le module en coupant le courant 10 secondes.

Le module DIANE 2 est-il compatible avec tous les interrupteurs ?

Il est conçu pour être installé derrière un interrupteur double existant. Il nécessite un boîtier d'encastrement d'au moins 40 mm de profondeur. Ne convient pas pour piloter une prise électrique.

Quelle application utiliser pour contrôler le module ?

Téléchargez l'application At Home depuis votre store. Ajoutez le produit dans l'application et suivez les instructions de couplage WiFi.

Peut-on contrôler le module avec un assistant vocal ?

Oui, le module est compatible avec les assistants vocaux via l'application At Home. Consultez la notice complète pour la configuration spécifique.

Quelle est la puissance maximale supportée par voie ?

Pour les lampes halogènes/incandescentes : 300 W max, fluocompactes : 250 W max, LED 230 V : 50 W max par voie.

Comment nettoyer le module ?

Coupez d'abord l'alimentation électrique. Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs ou corrosifs, et ne vaporisez pas directement sur le produit.

Le module fonctionne-t-il en extérieur ?

Non, le module est destiné à un usage intérieur uniquement (indice IP20). Ne l'exposez pas à l'humidité ou aux intempéries.

Que faire si le WiFi ne se connecte pas ?

Assurez-vous que votre box WiFi émet sur 2,4 GHz. Effectuez un test de portée avant de fixer définitivement le module. Si nécessaire, rapprochez le module du routeur.

Y a-t-il une garantie et comment l'activer ?

La garantie est de 2 ans pièces et main d'œuvre. Conservez impérativement la preuve d'achat. Toute ouverture non autorisée annule la garantie.

Puis-je installer le module moi-même ?

Il est fortement recommandé de faire appel à un électricien qualifié. L'installation doit être conforme à la norme NFC 15100. Une installation incorrecte peut entraîner des risques électriques.

MODE D'EMPLOI DIANE 2 520013 THOMSON

THOMSON est une politique de TECHNICOLOR S.A. ou
de ses offi liées utilisée sous licence par :
SmartHome France
17 avenue Marcel Dessau (AC des Deux Lions - 3/200 Tours - France

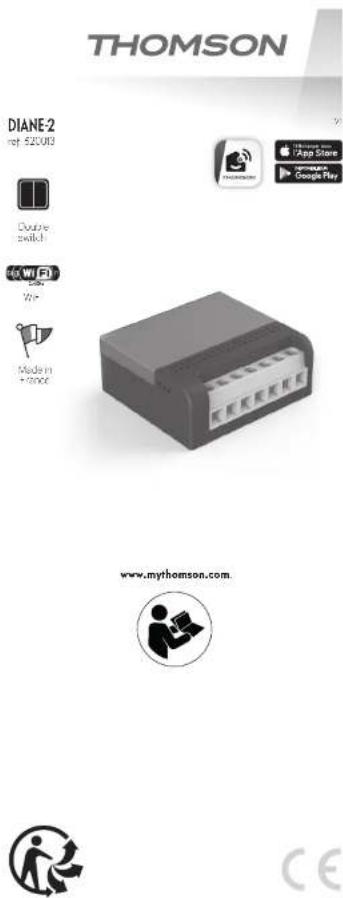

Fig. 1

Module de commande éclairage WiFi Pour Interrupteur double

1 - PRÉCAUTIONS D'UTILISATION

• Ne aisser pas les enfants manipulier le produit
• Ce produit est prévu pour une utilisation exclusivement indenterue
• Ce produit est prévu pour être utilisé avec un smartphone en WiFi.
• Installation électrique doit être conforme aux normes en vigueur (NFC 15100) et doit être faite de préférence sur un personnel qualifié.
• Ce produit est prévu pour être monte dans le horier d'encastement d'un interrupteur ou d'un plafonnier de minimum 40 min ce profondeur selon le modèle d'un output installé
• Ne pas utiliser ce produit pour piloter un socle de prise électricus.

2 - ENTRETIEN ET NETTOYAGE

• /b. Couper alimentation électrique avant tout entreten
- Votre produit ne nécess e aucune maintenance particolière. - Utilisez un simple chiffon doux légèrement humiezé pour nettover votre produit
- N'utiliez pas de sous d'ces abrasives ou corrosives.
• Ne voorisez pas directement le produit avec un aerosol.

Le logo signe qu'il ne faut nos jeter les appareils non d'usage avec les ordures ménogères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent faire à la santé et à l'environnement, faites reprendons ces appareils par votre distributeur ou utilisez les moyens de collecte selective mix a votre disposition par votre commune.

3 - DESCRIPTION DU PRODUIT

(Fig. 1)

M
Entire Phase Series
© Sorlie Phase vise
Soil a Europa via 2
Société d'intérêtative Company
1. Intra-mente di minima
52. Fomentes intercalas e ilgiro, no 3

Témocin lumineux

4 - INSTALLATION

4.1 FONCTIONNEMENT

Ideallement placé dernière un interrupteur d'éclairage ou dans la élotonnier, ce micromodule vous permettre de commander à distance jusqu'à deux éclairages d'une passance maximale de 1000W. Vous pourrez ainsi ailler vos lumières en local en utilisant vos interrupteurs origine, ou à distance avec votre am phone et application At Home.

4.2 CHOIX DE L'EMPLACEMENT ET BRANCHEMENT

IMPORTANT:

Avant de fixer définitivement votre accessoire, nous vous conseillons de réaliser un test de portés. Pour cela, places votre micrornodule ou plus proche de sa place définitive avant de le fixer et réalisez un test de votre accessoire.

Le micro module peut être installé au choix derrière un intérupœur existant ou cerrère un plafonnier

Installation dernière un interrupteur (Fig. 2)

Après avoir coupé l'alimentation électrique, déconnecter l'interrupteur moral existant. Connectez le module en suivant le plan de montage suivant.

(Fig. 3)

ATTENTION : Ne pas connecter SC, SI et S2 ou réseau électrique, ils doivent être reliés à l'interrupteur.

Installation demière un plafonnier (Fig. 4)

Apres avoir coupé l'atineration électrique, contre le boîtier d'encastrement au platform. Connecter le module comme exolique (Fig. 5)

Si vous souhaitez installer une nouvelle amDoule électrique sans interrup eur, le module DIANE-2 vous permet de pôler vo re éclairage via l'application At Home au voire assistant vœci.

4.3 CONNEXION AVEC LE SMARTPHONE

1. Télécharger l'application At Home (Fig. 6)

2. Ouvrir l'application et ajouter un nouveau produit (Fig. 7) Découvrez la notice complète sur myThomson

6 - INFORMATIONS TECHNIQUES ET LÉGALES

5.1 CARACTERISTIQUES TECHNIQUES

• Référence 520013
• Ruissance maxima
- Halogené/ocanence SCOW max/CH
FluO/Fluocompuc e 250W max/CH
- LED 230V:50W max /B LED max/CH
- fonctionnalités contrôle ON/OH de l'éclairage (jusqu'à 2 voies)
• Jsage Intérieur uniquement
• T° de fonctionnement 0 °C/-40 °C
• Température de stockage 20 °C/100 °C
• A mentatior 230 Voc/50 +z
Consommation measures
: installation dem un voitier d'engagement
• Couleur : rouae et gris antomcite
• indice de protector IP20
· 2c d: 65
• Dimensions: L 43.5cm x W 45cm x H 19.5cm
- Garantie 2 ons

5.1 CARACTERISTIQUES RADIO

1. 2017年1月1日
   • Monocole radio W-H 24 GHz
   : Protocole 80211 b/g/n
   • Puissance maximale d'émission 101lmW
2. Portée radio jusqu'à 80m en champ libre, jusqu'à 30m en inférieur.

5.3 GARANTIE

Ce produit est geranti 2-uns pièces et main d'oeuvre, a complet de la corte d'ache.

Il est impératif de garcer une preuve d'achon durant tout cette période de agrante.

Lo garantie ne couvre pas les oommages cousés par chose et accidents.

Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société Smart Home France. Toute intervention sur l'appareil annulera la garantie.

5.4 ASSISTANCE ET CONSEIL

• Mulgre tous le soin que nous avons porté à la conception de nos produits et à a réo section de cette notice, si vous renconner des aifti cultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En sus de problème de fond onnerment pendant l'installation ou après queloues jours d'utilisation, il est impérat à de nous actéter devont votre insolation a la que l'un ce non techniciens diagnostiques l'origine du problème sur calculi pourrait provenir d'un d'un réglage non odoûté ou d'une inscription non conforme. Si le problème vient du produit le technicien vous communiquere la procédine a autre pour un refuer.

Conductés les techniciens de notre service après vente du

0 892 701 369 Service 0,35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

10. DÉCLARATION DE CONFORMITÉ

A lo directive RED

Smarthome France déclare que l'équipement est en conformité avec les exigences essentielles applicables de la Directive RED 204/53/11.

Directive 2014/05/EU: (protection de la sonré et sécurité des utilisateurs.

Directive 2014/30/EU: (exigences de protection en ce qui concerne la comparabilité électronographique).

Directive 2014/53/EU : (ut sorton effi coce du spectre rad spectrique, de (açon à éviter les interférences domnageables).

I e celeration de conformité complète est disponible sur le site www.mythanson.com

Retrouvez l'intégralité de notre gamme Thomson sur www.mythomson.com
