Type de produit	Chaudière de chauffage central
Marque	Oertli
Modèle	GSR 330 N
Catégorie	Chaudière gaz
Usage	Chauffage central et production d'eau chaude sanitaire
Alimentation électrique	230 V - 50 Hz (monophasé)
Disjoncteur intégré	4 A
Plage de température chaudière	30 °C à 90 °C (réglable)
Thermostat de sécurité	110 °C, à réarmement manuel
Pression d'eau recommandée	Environ 1 à 2 bar (vérifier régulièrement)
Aération du local	Obligatoire, section conforme aux normes nationales (DTU 61.1 France, NBN D51-003 Belgique, etc.)
Entretien	Annuel par un professionnel qualifié (nettoyage, ramonage)
Adaptation à un autre gaz	Possible par un technicien agréé (SERV'elite en Belgique, installateur dans les autres pays)
Tableau de commande	Interrupteurs Marche/Arrêt, Été/Hiver, AUTO/TEST STB, sélection d'allures
Brûleur	A allumage intégré avec sonde d'ionisation
Sécurité	Pressostat gaz min et max (max uniquement version 300 mbar), thermostat de sécurité
Options de régulation	Module REA-030B ou thermostat d'ambiance
Garantie	Contractuelle sur pièces reconnues défectueuses (hors main-d'œuvre, usure normale)

FOIRE AUX QUESTIONS - GSR 330 N Oertli

Comment mettre en service la chaudière GSR 330 N ?

Vérifiez la pression d'eau (1-2 bar) et ouvrez le robinet gaz. Assurez-vous que l'interrupteur 3 positions est sur AUTO (si régulation) ou position fixe. Placez l'interrupteur Été/Hiver sur Hiver. Réglez le thermostat de chaudière et le thermostat d'ambiance pour demander de la chaleur. Vérifiez que le thermostat de sécurité n'a pas déclenché, puis mettez l'interrupteur Marche/Arrêt sur 1.

Que faire si le brûleur ne fonctionne pas ?

Vérifiez les réglages du thermostat de chaudière. Vérifiez que le thermostat de sécurité (110°C) n'a pas déclenché : retirez le capuchon et enfoncez le bouton de réarmement avec un tournevis. Si le coffret de sécurité est en dérangement, appuyez sur le bouton de réarmement. Si le problème persiste, appelez l'installateur.

Comment réarmer le thermostat de sécurité ?

Retirez le capuchon du thermostat de sécurité. À l'aide d'un tournevis, enfoncez le bouton de réarmement. Refaire les opérations de mise en route. Si le thermostat déclenche à nouveau, contactez un professionnel.

Quelle est la périodicité d'entretien recommandée ?

L'entretien, le nettoyage de la chaudière et le ramonage du conduit de fumées doivent être effectués au moins une fois par an par un professionnel qualifié. Il est recommandé de souscrire un contrat d'entretien.

Puis-je adapter la chaudière à un autre type de gaz ?

Oui, mais cette opération doit être réalisée par un technicien agréé : SERV'elite en Belgique, ou votre installateur dans les autres pays. Ne tentez jamais de le faire vous-même.

Que faire en cas de risque de gel ?

Circuit de chauffage : utilisez un antigile bien dosé ou vidangez entièrement l'installation. Circuit eau chaude sanitaire : vidangez le ballon et les tuyauteries. Consultez votre installateur pour plus de conseils.

Comment purger les radiateurs ?

Utilisez la clé de purge sur chaque radiateur. Ouvrez la vis de purge jusqu'à ce que l'eau sorte sans bulles d'air. Refermez ensuite. Vérifiez la pression de l'installation et réalisez un appoint d'eau si nécessaire.

Comment régler le thermostat de chaudière ?

Le thermostat de chaudière est réglable de 30°C à 90°C. Réglez-le à la température souhaitée. Notez que le thermostat de 1ère allure doit toujours être réglé à une valeur supérieure d'environ 5°C à celui de la 2ème allure. Si la chaudière est équipée d'une régulation REA, placez les thermostats au maximum.

Que signifie l'interrupteur été/hiver ?

En position Hiver, le chauffage et l'eau chaude sanitaire fonctionnent. En position Été, seul l'eau chaude sanitaire est active (le chauffage est coupé). Utilisez l'été pour ne pas chauffer inutilement.

Comment vérifier la pression d'eau de l'installation ?

Regardez le manomètre de la chaudière. La pression doit se situer autour de 1 à 2 bar. Si elle est inférieure, réalisez un appoint d'eau en ouvrant le robinet de remplissage. Attention : ne faites pas d'appoint d'eau froide quand la chaudière est chaude. Si vous devez souvent ajouter de l'eau, cherchez une fuite et contactez l'installateur.

MODE D'EMPLOI GSR 330 N Oertli

1 Aeration 3
2 Entretien. 3
3 Adaptation à un autre gaz 3

Description 4

1 Chaudiere. 4
2 Tableau de commande. 4

Mise en service 5

Arrêt de la chaudière 5

En cas de dérangement. 6

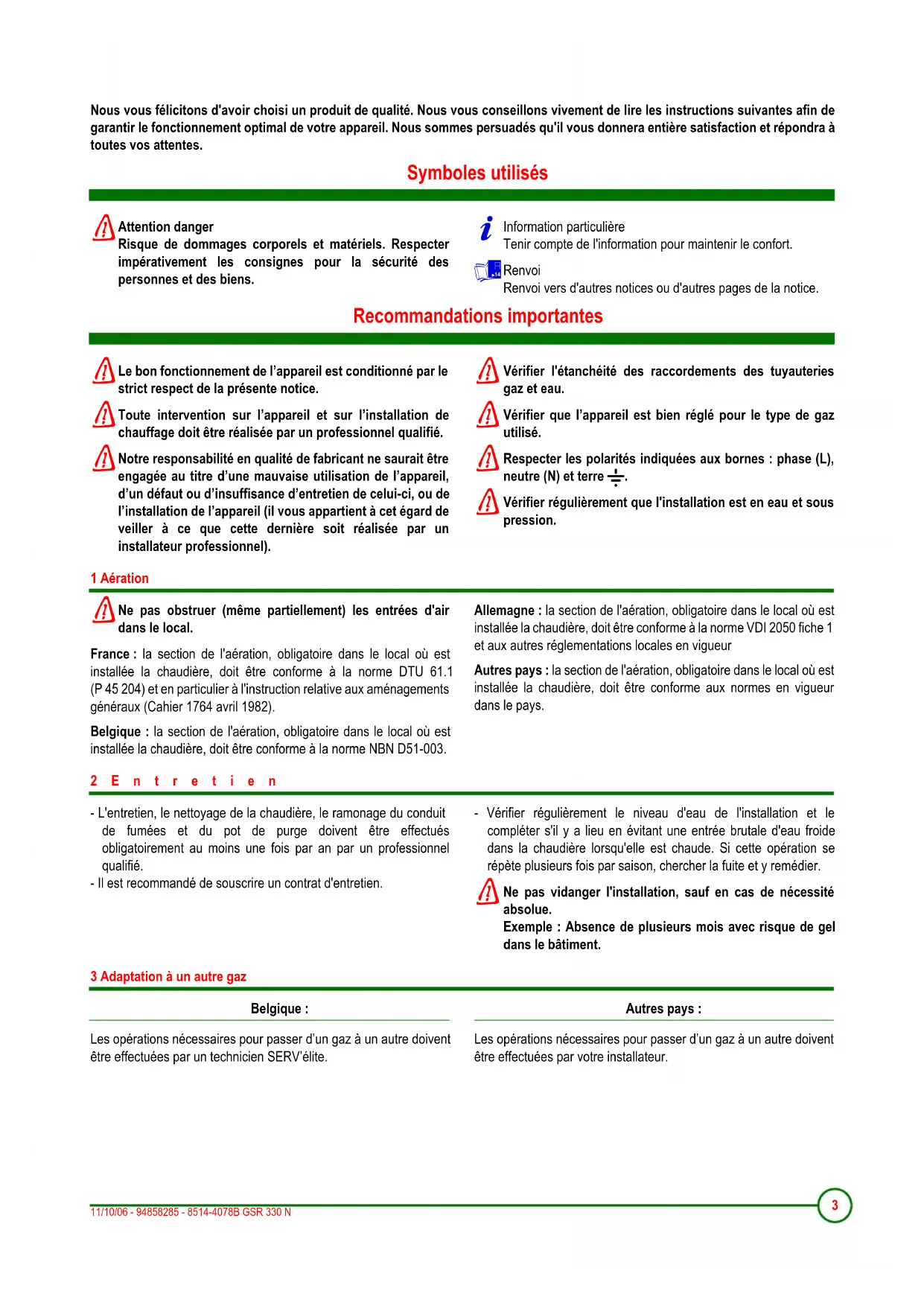

Nous you felicitons d'avoir choisi un produit de qualite. Nous you conseillons vivement de dire les instructions suivantes afin de garantir le fonctionnement optimal de sua re apparil. Nous sommes persuadés qu'il you donnera entiere satisfaction et repondra a toutes vos attentes.

Symboles utilisés

Attention danger

Risque de dommages corporels et matériels. Respecter imperativement les consignes pour la sécurité des personnes et des biens.

Information particulaire

Tenir compte de l'information pour maintainir le comfort.

Renvoi

Renvoi vers d'autres notices ou d'autres pages de la notice.

Recommendations importantes

A Le bon fonctionnement de l'appareil est conditionné par le strict respect de la présente notice.
A Toute intervention sur l'appareil et sur l'installation de chauffage doitetre realizedepar un professionnel qualifie.
Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).

Vérifier l'étanchéité des raccordements des tuyauteries gaz et eau.
Vérifier que l'appareil est bien régle pour le type de gaz utilisé.
Respecter les polarités indiquées aux bornes : phase (L), neutre (N) et terre 12 .
Vérifier régulierement que l'installation est en eau et sous pression.

1 Aération

Ne pas obstruer (meme partiellement) les entrées d'air dans le local.

France: la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme DTU 61.1 (P 45 204) et en particulier à l'instruction relative aux aménagements généraux (Cahier 1764 avril 1982).
Belgique : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme NBN D51-003.

Allemagne : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme VDI 2050 fiche 1 et aux autres réglementations locales en vigueur

Autres pays : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme aux normes en vigueur dans le pays.

2 E n t r e t i e n

• L'entretien, le nettoyage de la chaudière, le ramonage du conduit de fumées et du pot de purge des voient être effectés obligatoirement au moins une fois par an par un professionnel qualifié.

• Il est recommandé de souscrite un contrat d'entretien.

• Vérifier régulièrement le niveau d'eau de l'installation et le compléter s'il y a lieu en évitant une entree brute d'eau froide dans la chaudiere lorsqu'elle est chaude. Si cette opération se repete plusieurs fois par saision, chercher la fuite et y remedier.
  Ne pas vidanger l'installation, sauf en cas de nécessite absolue.

Exemple : Absence de plusieurs mois avec risque de gel dans le bâtiment.

3 Adaptation à un autre gaz

Belgique :

Les opérations nécessaires pour passer d'un gaz à un autre doit être effectuees par un technicien SERV'elite.

Autres pays :

Les opérations nécessaires pour passer d'un gaz à un autre doit être effectuees par votre installateur.

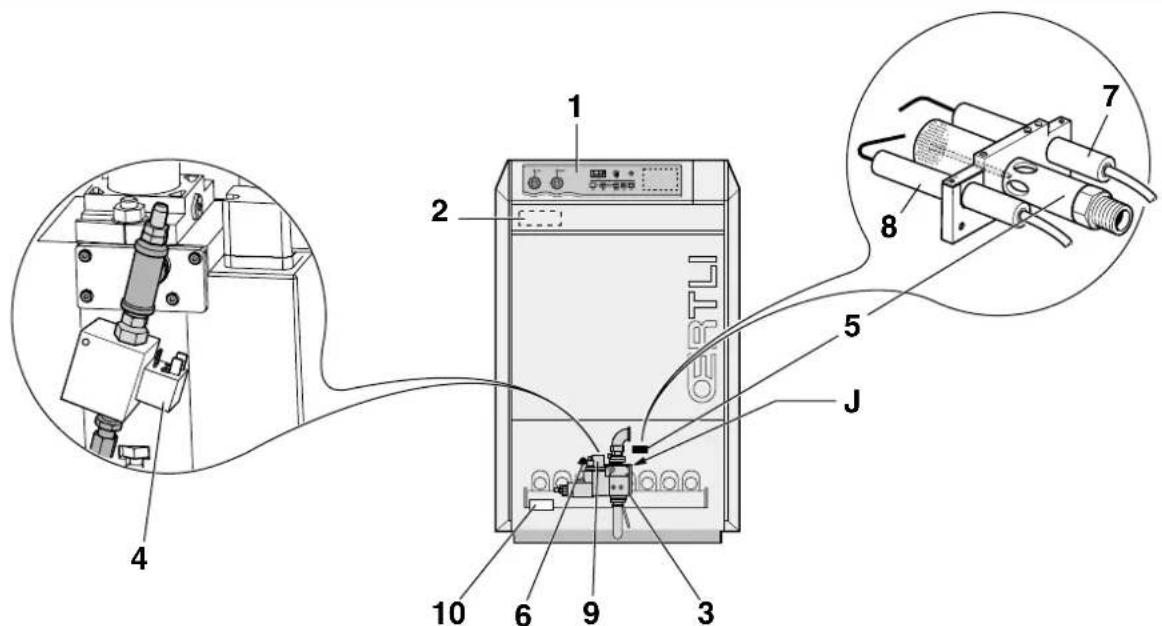

1. Tableau de commande
2. Coffret de sécurité
3. Multibloc gaz: Vanne de sécurité + Vanne gaz (Allure 2)
4. Vanne d'allumage
5. Brûleur d'allumage

6. Viseur de flamme

7. Sonde d'ionisation

8. Electrode d'allumage
9. Pressostat gaz minimum
10. Transformateur d'allumage
    J: Pressostat gaz maximum (Uniquement version 300 mbar)

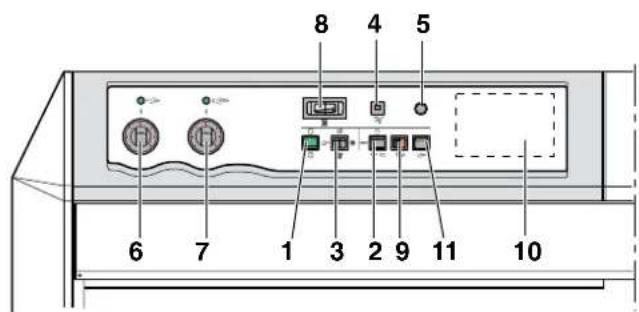

2 Tableau de commande

1. Interrupteur général Marche ① / Arret
2. Interrupteur AUTO / TEST STB

TEST STB : Action momentanée pour tester le thermostat des sécurité

AUTO: Pour chaudieres équipées d'une régulation REA, d'un module REA-030B ou d'un thermostat d'ambiance

: Pour chaudieres non equipées de régulation REA, ni d'un module REA-030B, ni d'un thermostat d'ambiance

1. Interrupteur Eté / Hiver
   : Chauffage et eau chaude sanitaire fonctionnent.
   : Seule I'eau chaude sanitaire est en fonctionnement.

2. Thermostat de sécurité à réarmement manuel (110 °C)

3. Thermostat de chaudiere (réglable de 30^ à 90^ )
4. Thermostat de chaudière (réglable de 30^ à 90^ )
5. Thermomètre de chaudiere
6. Bouton de réarmement + Voyant alarme
7. Emplacement pour les options module de priorite à l'eau chaude sanitaire REA-030B ou regulation REA

8. Interrupteur de selection du nombre d'allures du brûleur

9. Disjoncteur 4A

Seul un professionnel qualifié peut effectuer la première mise en service.

1. Vérifier la pression d'eau dans l'installation. Faire un appoint d'eau si nécessaire.
2. Ouvrir le robinet gaz.

3. Vérifier la position de l'interrupteur 3 positions :

4. AUTO: Pour chaudières équipées d'une régulation REA, d'un module REA-030B ou d'un thermostat d'ambiance

5. : Pour chaudières non équipées de régulation REA, ni d'un module REA-030B, ni d'un thermostat d'ambiance

6. Mettre l'interrupteur Eté/Hiver sur En presence d'une régulation, l'interrupteur doit être en position hiver.

7. Positionner les organes de réglage (thermostat, régulation) de façon à ce qu'il se produit une demande de chaleur.
   i Le thermostat 1ere allure doit toujours etre regle a une valeur supérieure a celle du thermostat 2eme allure, d'environ 5^
   i Si la chaudiere est équipée d'une régulation REA, les thermostats chaudiere doivent être en position maxi.

8. Vérifier que le thermostat de sécurité n'a pas déclenché. Retirrer le capuchon du thermostat de sécurité et enforcer le bouton de réarmement à l'aide d'un tournevis.
9. Metre l'interrupteur Marche/Arrêt sur ①.

Arrêt de la chaudière

Metre l'interrupteur Marche/Arret sur

Précautions à prendre s'il y a risque de gel

Circuit de chauffage :

Utiliser un antigel bien dosé pour éviter le gel de l'eau de chauffage. A défaut, vidanger entièrement l'installation. Dans tous les cas, consulter l'installateur.

Circuit eau chaude sanitaire :

Vidanger le gallon et les tuyauteries d'eau sanitaire.

Précautions à prendre en cas d'arrêt prolongé (un an ou plus)

• Fermer le robinet d'arrivee gaz
• Faire ramoner soigneusement la chaudiere et la cheminée.
• Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.

Vérifications à faire avant d'appeler l'installateur :

Le brûleur ne fonctionne pas :

• Vérifier les réglages du thermostat de chaudière.
• Coupure du thermostat de sécurité par surchauffe accidentelle. Vérifier que le thermostat de sécurité n'a pas déclenché. Pour redémarrer la chaudière, réarmer le thermostat de sécurité. Retirer le capuchon du thermostat de sécurité et enforcer le bouton de réarmement à l'aide d'un tournevis. Refaire les opérations de mise en route. Appeler l'installateur.
• Le coffret de sécurité est en dérangement : Appuyer sur le bouton de réarmement. Appeler l'installateur.

Le brûleur fonctionne, mais les radiateurs sont froids :

• Purger les radiateurs.

• RÉalisér l'appoint d'eau du circuit primaire.

• Vérifier le bon fonctionnement de l'accelérateur.

• S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.
• Vérifier la position de l'interrupteur 3 positions.
• Vérifier les réglages du thermostat de chaudière.

Avant de signaler un dernier à l'installateur, relever les informations suivantes :

• Type du produit
• Année de fabrication
• Numéro de série
• Type de gaz utilisé

Ces indications se trouvent sur la plaquette signalétique collée à l'intérieur de la porte de la chaudière.

Vou venez d'acquerir un appareil OERTLI et nous vous remercions de la confiance que vous nous avez ainsi temoignee.

Nous nous permettons d'attirer votre attention sur le fait que vous appeareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulierement.

Votre installerateur et tout le réseau OERTLI restent bien entendu à votre disposition.

Conditions de garantie

Votre apparéil bénéficia d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionné sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous apparcient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).

Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :

• aux dispositions légales et réglementaires ou imposées par les autorités locales
• aux dispositions nationales, voire locales et particulieres régissant l'installation
• à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils
• aux régles de l'art.

Notre garantie est limitée à l'échange ou la réparation des seules pieces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc., ne sont garantis que s'ils n'ont jamais été démontés.

France

Les dispositions qui precedent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.

Belgique

Les dispositions qui precedent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.

Suisse

L'application de la garantie est soumise aux conditions de vente, de livreion et de garantie de la société qui commercialise les produits OERTLI.

Autres pays

Les dispositions qui precedent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.
