00111892 - Tuyau d'arrosage Xavax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tuyau d'arrosage
Marque	Xavax
Modèle	00111892
Diamètre nominal (DN)	13 mm
Diamètre extérieur	17 mm
Pression nominale (PN)	10 bar
Rayon de courbure minimal (Rmin)	45 mm
Pression de service maximale	10 bar à 90 °C
Pression de contrôle	50 bar à 93 °C
Pression d'éclatement	90 bar
Raccord	G 3/4" (DN20 / 26,9 mm)
Température maximale de l'eau	90 °C
Norme de conformité	EN 61770
Utilisation	Arrosage extérieur, eau potable
Consignes d'installation	Respecter le rayon de courbure minimal ; ne pas tordre ou plier ; prévoir une longueur suffisante pour former un arc ouvert ; ne pas serrer les raccords rigides supplémentaires
Entretien	Vérifier l'étanchéité des raccords ; éviter les tractions et pressions extérieures ; tenir compte des variations de longueur sous pression/chaleur
Sécurité	Ne pas exposer à des températures supérieures à 90 °C ; ne pas utiliser pour d'autres fluides que l'eau ; respecter les pressions maximales
Pièces détachées et réparabilité	Raccords adaptés au filetage G 3/4" ; vérifier la compatibilité des joints d'étanchéité

FOIRE AUX QUESTIONS - 00111892 Xavax

Quelle est la pression de service maximale du tuyau Xavax 00111892 ?

La pression de service maximale est de 10 bar à une température de 90 °C, conformément à la norme EN 61770.

Quel est le diamètre intérieur du tuyau ?

Le diamètre nominal (DN) est de 13 mm, ce qui correspond au diamètre intérieur approximatif.

Quel type de raccord est utilisé sur ce tuyau ?

Le raccord est de type G 3/4" (filetage gaz 3/4 de pouce), avec un diamètre extérieur de 26,9 mm (DN20).

Peut-on utiliser ce tuyau pour de l'eau chaude ?

Oui, le tuyau peut supporter de l'eau chaude jusqu'à 90 °C. Cependant, veillez à respecter la pression maximale de 10 bar.

Quelle est la température maximale de l'eau supportée par le tuyau ?

La température maximale de l'eau est de 90 °C.

Comment installer le tuyau correctement pour éviter de l'endommager ?

Lors de l'installation, respectez le rayon de courbure minimal de 45 mm. Ne tordez pas le tuyau et prévoyez une longueur suffisante pour former un arc ouvert. Serrez les raccords sans forcer pour ne pas tordre le tuyau.

Que faire si le tuyau se plie ou se tord ?

Si le tuyau se plie, cela peut provoquer des déformations permanentes. Assurez-vous que le rayon de courbure ne soit jamais inférieur à 45 mm et que le tuyau soit suffisamment long pour éviter des angles trop serrés. Si le tuyau est déjà plié, remplacez-le.

Quelle est la pression d'éclatement du tuyau ?

La pression d'éclatement est de 90 bar, bien supérieure à la pression de service.

Ce tuyau est-il adapté à l'eau potable ?

Oui, le tuyau est conforme aux règlements en matière d'eau potable selon la notice. Il peut être utilisé pour l'arrosage de potagers ou le remplissage de piscines.

Comment entretenir le tuyau pour prolonger sa durée de vie ?

Vérifiez régulièrement l'étanchéité des raccords. Évitez les tractions et les pressions extérieures sur le tuyau. Lorsque le tuyau est sous pression ou soumis à la chaleur, sa longueur peut varier ; prévoyez donc un jeu suffisant. Stockez-le à l'abri du gel et des rayons UV.

MODE D'EMPLOI 00111892 Xavax

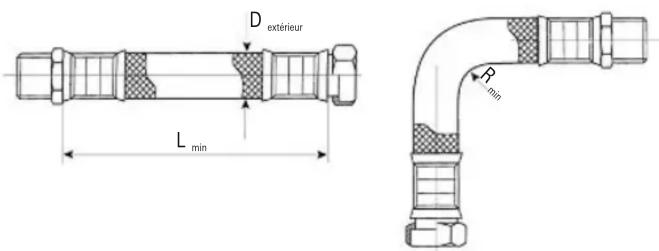

1. Tout angle de coubure inférieur à l'angle de coubure autorisé Rmin est proscrit, que ce soit pour le transport, le montage ou une fois l'installation achèvée. S'il n'est pas possible de respecter l'angle de coubure, il faudra changer la méthode de montage.
2. La longueur minimale est indiquée dans le tableau. En cas de pose impliquant la courbure du tuyau, il faut que la longueur du tuyau soit suffisante pour former un arc ouvert. Dans le cas contraire, le tuyau se piera au niveau des raccords et sera endommage.
3. Lecablelaiaisondoitaunacuncasetretorduouplie.
4. Pendant le montage, mais aussi lorsqu'il est en service, le tuyau ne doit subir aucune traction ou pression appliquée de l'extérieur.
5. Avec la fixation du deuxième raccord, il ne faut pas serrer davantage les raccords rigides (filage extérieur) car cela tordrait le tuyauet pourraill'endommager.
6. Lorsque le tuyau est sous pression ou soumis à la chaleur, sa longueur peut varier légarement. Les tuyaux posés linéairement doit donc être montés de manière à tener compte d'éventuelles variations de longueur.
   7.Lemonteurdestuyauxestresponsabledel'etancheteedesraccordements(tuyaux/raccords)
7. Le monteur est tenu de vérifier que le matériel d'etanchée fourni est ajusté, car la fabricant des tuyaux ne connait ni le matériel d'etanchée, nilagemétrieddesraccords.

Dimenssienmm

DN Tayaenbars	D'extérieur	PN	Rmin
13	17	10	45

PressiondeserviceEN61770PressiondecontrôleEN61770Pressiond' étatementLiens
< 10 bar max.90°C	50bar/ 9 3°C90bar		G 3 /4" (DN20/26,9mm)

La garantie est valable uniquement lorsque les points précités sont observés, lorsqu'el installation a été effectuee conformément aux normes EN/DIN et que l'utilisation d'eau potable est conforme aux règlements en matière d'eau potable. Sous réserve de modificationsleseauxprogretechniques.
