MODE D'EMPLOI AR12FSFPKGMN SAMSUNG
Caractéristiques de votre nouveau climatiseur
Pour échapper à la chaleur des étouffantes journées d'été et des longues nuits sans repos, rien ne vaut le confort d'avoir une maison fraîche. Votre nouveau climatiseur met fin aux chaudes et épuisantes journées d'été et vous permet enfin un repos total. Cet été, combattez la chaleur grâce a votre propre climatiseur.
Coût Economique
Votre nouveau climatiseur ne fournit pas seulement un refroidissement maximal en été, mais peut aussi s'avérer être une méthode de chauffage efficace en hiver avec les avancées "pompe a chaleur" du système. Le système "Pompe a chaleur" est 3 fois plus profitable, comparé à d'autres appareils de chauffage électrique, ce qui vous permet de réduire davantage les coûts de fonctionnement du climatiseur. Maintenant, grâce a un seul climatiseur, vous pouvez répondre à vos besoins tout au long de l'année.
Allure passe-partout
Le design élégant et agréable du climatiseur s'harmonise parfaitement à votre espace esthétique et complète votre décoration intérieure. Avec ses couleurs douces et formes aux bords arrondis, le nouveau climatiseur ajoute de la classe a toute pièce. Profitez aussi bien de la fonctionnalité ainsi que de l'esthétique que vous offre votre climatiseur.
Fonctiongood'sleep
La fonction gourd s'éréant de définir une température de sommeil confortable tout en économisant de l'énergie et ayant le sommeil hygiénique.
Sommaire
UTILISATION
Précautions de Sécurité .... 3
Vérification avant utilisation 10
Vérification du nom des pièces 11
Vérification télécommande 12
Fonction de base 14

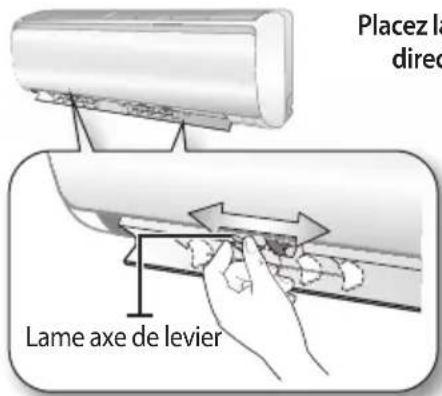

Réglage de la direction du flux d'air 16
Utilisation de la fonction Turbo 16
Mode good'sleep 17
Réglage du On/Off timer 18
Utilisation de la fonction Smart Saver 19
Utilisation de la fonction Quiet 20
Utilisation de la fonction Auto clean 20

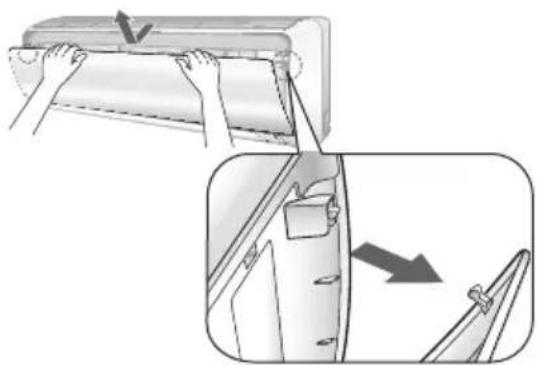

Nettoyage du climatiseur 21
Entretenir votre climatiseur 23
Dépannage 24
INSTALLATION
Précautions de Sécurité 26

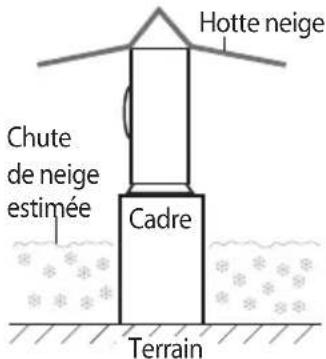

Choisir l'emplacement d'installation 27
Accessoires 30
Fixation de la plaque d'installation 31

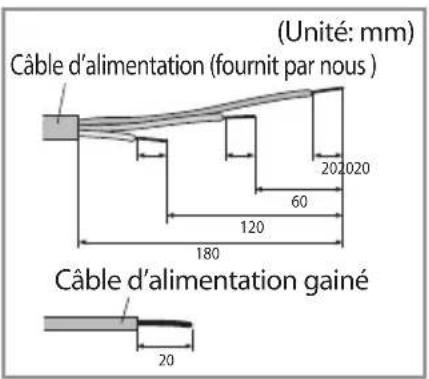

Connexion du câble de montage 32

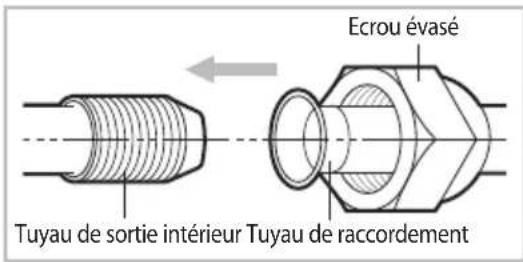

Installation et raccordement du tuyau de montage de l'unité intérieure 34
Purge de l'unité interne 35
Coupure ou prolongation des tuyaux 35
Installation et raccordement du tuyau d'évacuation de l'unité intérieure 36

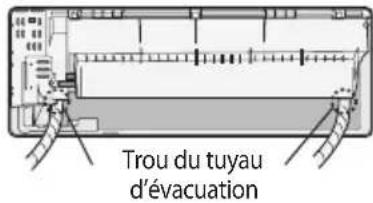

Changement de direction du tuyau d'évacuation ..... 37

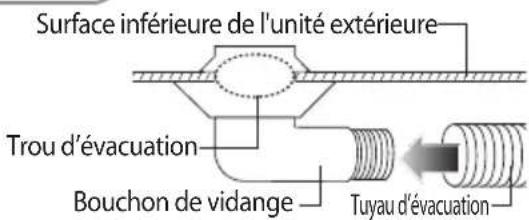

Installation et raccordement du tuyau d'évacuation de l'unité extérieur 38
Purge des tuyaux raccordés 38

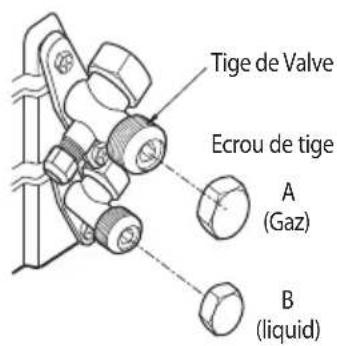

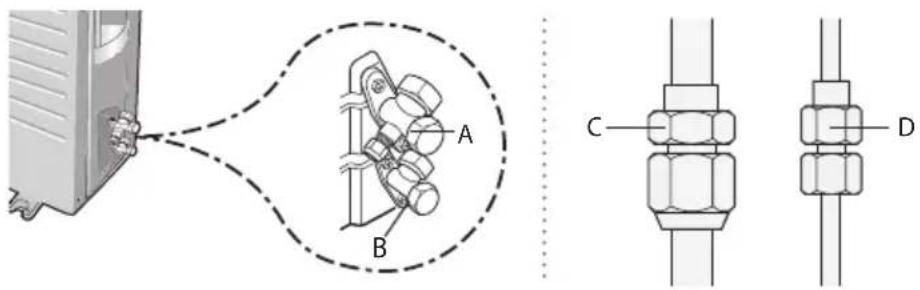

Réalisation des essais de fuite de gazrenverser ..... 41
Fixation en place de l'unité intérieure 42
Fixation en place de l'unité extérieure 42
Vérification finale et essai de fonctionnement .... 43
Procédure pompe en bas (lors du retrait du produit) ...... 43

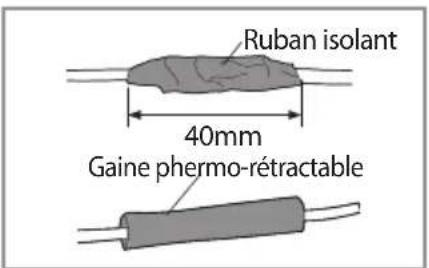

Comment faire pour connecter les rallonges de câbles d'alimentation 44
Installation sous PCB (Optionnel) 45
Ce produit est conforme à la Directive Basse Tension (2006/95/EC) ainsi qu'à la Directive Compatibilité Electromagnétique (2004/108/EC) de l'Union Européenne.
Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
Précautions de Sécurité
Avant d'utiliser votre nouveau climatiseur, veuillez lire attentivement ce manuel afin de vous assurer comment exploiter efficacement et en toute sécurité les nombreuses caractéristiques et fonctions de votre nouvel appareil.
Etant donné que le mode d'emploi ci-dessous couvre différents modèles, les caractéristiques de votre climatiseur peuvent différer légèrement de celles décrites dans ce manuel. Pour toutes questions ou information complémentaire, appelez votre centre de contact le plus proche ou consulter en ligne le site www.samsung.com.
Symboles et précautions de sécurité importantes
| AVERTISSEMENT | Les risques ou pratiques dangereuses peuvent entraîner des blessures graves ou la mort. |
| ATTENTION | Les risques ou pratiques dangereuses peuvent entraîner des blessures corporelles mineures ou des dommages matériels. |
| Suivez les instructions. Coupezalimentation. |
| Ne faites jamais cela. Ne PAS démonter. |
| Assurez-vous que la machine soit mise à la terre pour éviter toute électrocution. |
INSTALLATION
AVERTISSEMENT
Utilisez le cordon électrique avec les caractéristiques d'alimentation du produit ou supérieures et utilisez uniquement le cordon électrique prévu pour cet appareil. De plus, n'utilisez pas de rallonge.
Le fait d'utiliser une rallonge peut entraîner un électrochoc ou un incendie.
N'utilisez pas de transformateur électrique. Cela peut entraîner un électrochoc ou un incendie.
▶ Si la valeur de tension/fréquence/courant est différente, cela peut causer un incendie.
L'installation de cet appareil doit être effectuée par un technicien qualifié ou une société de service.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, une explosion, des difficultés avec le produit, ou des blessures.
Installer un interrupteur et un disjoncteur consacré au climatiseur.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie
Fixer fermement l'unité extérieure pour que la partie électrique de l'unité extérieure ne soit pas exposée.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
Précautions de Sécurité
Ne pas installer l'appareil a proximité d'outils chauffants et de substances inflammables. Ne pas installer l'appareil dans un endroit humide, gras ou poussiéreux, dans un endroit exposé aux rayons directs du soleil et de l'eau (gouttes de pluie). Ne pas installer l'appareil près d'un endroit susceptible d'entrainer des fuites de gaz.
▶ Cela provoquera un choc électrique ou un incendie.
Ne jamais installer l'unité extérieure sur un mur extérieur élevé où il pourrait tomber.
▶ Si l'unité extérieure tombe, vous risquez des blessures, la mort ou des dommages matériels.
Si vous utilisez un système multiple, l'unité extérieure AJ***ne peut être connectée qu'à des produits européens des séries AR**FSFP*.
Cet appareil doit être correctement relié à la terre. Ne reliez pas à la terre l'appareil sur un tuyau de gaz, un tuyau d'eau en plastique, ou une ligne téléphonique.
▶ Ne pas faire cela peut entraîner un électrochoc, un incendie et une explosion.
▶ Assurez-vous d'utiliser une prise avec fiche de terre.
INSTALLATION
ATTENTION
Installez votre appareil sur un sol plat et dur qui peut supporter son poids.
▶ Ne pas tenir compte de ces instructions peut entraîner des vibrations anormales, du bruit ou des problèmes avec le produit.
Installez correctement le tuyau de vidange pour pouvoir effectuer convenablement le drainage de l'eau.
▶ Ne pas tenir compte de ces instructions peut entraîner un débordement de l'eau et des dégâts matériels.
Lors de l'installation de l'unité extérieure, veillez a brancher le tuyau de vidange pour que le drainage s'effectue correctement
L'eau générée par l'unité extérieure au cours de l'opération de chauffage peut déborder et provoquer des dégâts matériels
Particulièrement en hiver, un bloc de glace peut tomber et entraîner des blessures, la mort ou des dommages matériels.
ALIMENTATION
AVERTISSEMENT
Lorsque le disjoncteur est endommagé, contactez votre centre de maintenance le plus proche.
Ne tirez pas sur le cordon électrique et ne le tordez pas trop. Ne l'enroulez pas et ne faites pas de nœud sur le cordon électrique. N'accrochez pas le cordon électrique sur un objet en métal, ne placez pas d'objet lourd dessus, et n'insérez pas le cordon électrique entre des objets, ne poussez pas le cordon électrique dans l'espace derrière l'appareil.
▶ Cela peut entraîner un électrochoc ou un incendie.
ALIMENTATION
ATTENTION
Couper le courant au disjoncteur, si vous n'utilisez pas l'appareil pendant un certain temps ou pendant une tempête/orage.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
UTILISATION
AVERTISSEMENT
Si l'appareil est inondé, veuillez contacter votre centre de service le plus proche.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
Si l'appareil génère un bruit étrange, une odeur de brûlé, ou de la fumée, coupez l'alimentation électrique immédiatement et contactez le centre de maintenance le plus proche.
▶ Ne pas faire cela peut causer un électrochoc ou un incendie.
Dans le cas d'une fuite de gaz (tel que du gaz propane, du gaz de pétrole liquéfié, etc.), ventilez immédiatement sans toucher le cordon électrique. Ne touchez pas l'appareil ou le cordon électrique.
▶ N'utilisez pas de ventilateur.
Une étincelle peut causer une explosion ou un incendie.
Si vous souhaitez réinstaller le climatiseur, veuillez contacter votre centre de service le plus proche.
▶ Ne pas tenir compte de ces instructions peut entraîner des difficultés avec le produit, une fuite d'eau, un choc électrique ou un incendie.
Pour le produit, un service de livraison n'est pas prévu. Si vous décidez de réinstaller le produit dans un autre emplacement, des frais de construction supplémentaire et des frais d'installation seront facturés.
▶ Veuillez contacter votre centre de service le plus proche, si vous souhaitez installer le produit dans un endroit particulier, comme dans une zone industrielle ou a proximité de la mer où l'appareil pourrait être exposé a du sel dans l'air.
Précautions de Sécurité
Ne touchez pas le disjoncteur avec des mains mouillées.
▶ Cela peut entraîner un électrochoc.
N'éteignez pas la climatisation au moyen du disjoncteur lorsqu'elle fonctionne.
▶ Le fait d'éteindre la climatisation et puis de la remettre en marche avec le disjoncteur peut causer une étincelle et entraîner un électrochoc ou un incendie.
Après avoir déballé le climatiseur, conservez les matériaux d'emballage hors de la portée des enfants, les
matériaux d'emballage pouvant être dangereux pour les enfants.
▶ Ne laissez pas un enfant mettre un sac sur sa tête, il y a risque de suffocation.
Ne pas mettre vos doigts ou des substances étrangères dans la prise lorsque le climatiseur est en marche.
▶ Veillez a ce que les enfants ne se blessent pas en insérant leurs doigts dans le produit.
Lors de l'opération de chauffage, ne pas toucher la lame du flux d'air avec les mains ou les doigts.
▶ Cela provoquera un choc électrique ou des brulures.
Ne pas mettre vos doigts ou des substances étrangères dans l'entrée/sortie de l'air du climatiseu
▶ Veillez a ce que les enfants ne se blessent pas en insérant leurs doigts dans le produit.
Ne pas frapper ou tirer avec force sur le climatiseur.
▶ Cela peut provoquer un incendie, des blessures ou des problèmes avec le produit.
☒ Veillez à ne pas placer d'objet près de l'unité extérieure qui permettrait aux enfants de monter sur la machine.
▶ Cela peut entraîner de graves blessures pour les enfants.
N'utilisez pas le climatiseur trop longtemps dans des endroits mal aérés ou lorsque des personnes infirmes se situent a proximité.
En raison d'un manque d'oxygène qui peut nuire a votre sante, ouvrez la fenêtre au moins une fois par heure.
Si une substance étrangère tel que de l'eau est entrée dans l'appareil, coupez l'alimentation et contactez le centre de maintenance le plus proche.
▶ Ne pas faire cela peut causer un électrochoc ou un incendie.
Ne pas tenter soi-même de réparer, de démonter ou de modifier l'appareil.
▶ Ne pas utiliser un fusible (comme le cuivre, fil d'acier, etc) autre que le fusible standard.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, des difficultés avec le produit, ou des blessures.
Ne placez pas d'objets ou de dispositifs dans l'unité intérieure.
Des goutes d'eau venant de l'unité intérieure peuvent entraîner un incendie ou des dommages matériels.
Au moins une fois par an, vérifiez que le châssis de montage de l'unité extérieure n'est pas cassé.
▶ Ne pas tenir compte de ces instructions peut entraîner des blessures, la mort ou des dommages matériels.
Le courant maximum est mesuré selon la norme standard IEC pour la sécurité et le courant est mesuré selon la norme standard ISO pour l'efficacité énergétique.
Ne pas se tenir debout sur l'appareil ou placer des objets (tels que du linge, des bougies allumées, des cigarettes allumées, des plats, des produits chimiques, les objets métalliques, etc) sur l'appareil.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, des difficultés avec le produit, ou des blessures.
Ne pas faire fonctionner l'appareil si vous avez les mains mouillées.
▶ Cela peut entrainer un choc électrique.
Ne pas pulvériser les insectes volants avec des insecticides sur la surface de l'appareil.
Cela peut aussi, en plus d'être nocifs pour les humains, entraîner un choc électrique, un incendie ou des problèmes avec le produit.
Ne pas boire l'eau du climatiseur.
▶ L'eau peut être nocive pour les humains.
Ne pas enfoncer et démontez la télécommande.
Ne pas toucher les tuyaux connectés avec le produit.
▶ Cela peut entraîner des brûlures ou des blessures.
Ne pas utiliser le climatiseur a des fins spécifiques telles que la préservation du matériel de précision, la nourriture, les animaux, les plantes ou les produits cosmétiques.
▶ Cela peut entrainer des dommages matériels.
Évitez d'exposer directement des personnes, des animaux ou des plantes au flux d'air du climatiseur pendant de longues périodes.
Cela peut causer des dommages aux personnes, aux animaux ou aux plantes.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance.
POUR LE NETTOYAGE
AVERTISSEMENT
Ne pas nettoyer en pulvérisant l'eau directement sur l'appareil. Ne pas utiliser de benzène, de diluant ou d'alcool pour nettoyer l'appareil.
▶ Cela peut provoquer une décoloration, une déformation, des dommages, un choc électrique ou un incendie.
Avant de nettoyer ou de faire une opération de maintenance, coupez l'alimentation et attendez que le ventilateur s'arrête.
▶ Ne pas faire cela peut entraîner un électrochoc ou un incendie.
POUR LE NETTOYAGE
ATTENTION
Faites attention aux arêtes vives lorsque vous nettoyez la surface de l'échangeur de chaleur de l'unité extérieure.
Pour éviter de se faire couper les doigts, porter des gants en coton épais lors du nettoyage.
Ne pas nettoyer soi-même l'intérieur du climatiseur.
Pour le nettoyage intérieur de l'appareil, contactez votre centre de service le plus proche.

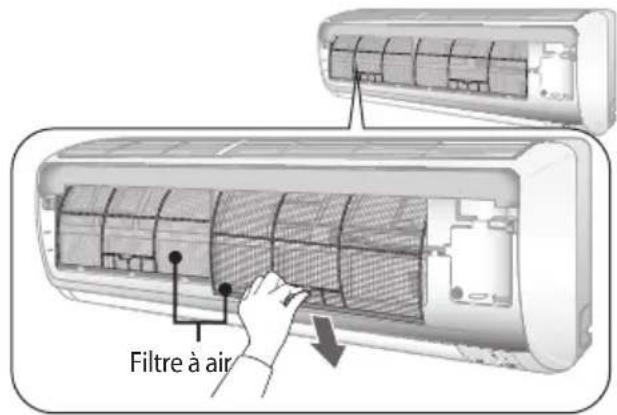

Pour le nettoyage du filtre interne, reportez-vous à la description «nettoyage du climatiseur»
▶ Ne pas tenir compte de ces instructions peut entraîner des dommages, un choc électrique ou un incendie.
Vérification avant utilisation
Mode d'utilisation
Le tableau ci-dessous indique la température et les taux d'humidité du climatiseur qui peuvent être utilisé à l'intérieur. Consulter le tableau pour une utilisation optimale.
| Mode Température intérieure Température extérieure Humidité intérieure |
| Refroidissement | 16°C~32°C -10°C~46°C Humidité relative de 80% ou moins |
| Chauffage | 27°C ou moins | -15°C~24°C - | |
| Séchage | 18°C~32°C | -10°C~46°C - | |
En mode de refroidissement, si le climatiseur fonctionne longtemps dans une zone de forte humidité, il peut se former une condensation.
▶ Si la température extérieure descend a -5^ C, la capacité de chauffage peut diminuer jusqu'à 60% \~ 70% de la capacité spécifiée selon les conditions d'utilisation.
Modèle: AJ***
| Mode | Température intérieure | Température extérieure | Humidité intérieure | Remarque |
| Refroidissement | 16°C~32°C -5°C | -46°C 80% ou moins AJ100*** température extérieure : -10°C~46°C. |
| Chauffage | 27°C ou moins | -15°C~24°C | - | - |
| Séchage | 18°C~32°C | -5°C~46°C | - | AJ100*** température extérieure : -10°C~46°C. |
La température standard pour le chauffage est de 7 °C. Si la température extérieure tombe à 0 °C ou au-dessous, la capacité de chauffage peut être réduite en fonction de la condition de température.
▶ Si l'opération de refroidissement est utilisée à plus de 32 °C (température intérieure), la capacité de chauffage ne pourra pas refroidir à sa pleine capacité.
La maintenance de votre climatiseur
Protections internes via le système de contrôle de l'unité
▶ Cette protection interne est mise en marche si une erreur interne se produit dans le climatiseur.
| Type Description | |
| Contre l'air froid | Le ventilateur interne sera éteint a l'encontre de l'air froid lorsque la pompe à chaleur fait chauffage. |
| Cycle de dégivrage | Le ventilateur interne sera éteint, pour déglacer quand la pompe à chaleur chauffe. |
| Anti-protection de la batterie interne | Le compresseur est éteint pour protéger la batterie interne lorsque le climatiseur fonctionne en mode Refroidissement. |
| Protéger le compresseur | Afin de protéger le compresseur de l'unité extérieure, le climatiseur ne démarre pas immédiatement son fonctionnement. |
- Si la pompe à chaleur fonctionne en mode chauffage, le cycle de dégivrage est actionné pour enlever le givre de l'unité extérieure qui s'est déposée a basse température.
Le ventilateur interne est coupé automatiquement et redémarre seulement une fois le cycle de dégivrage terminé.

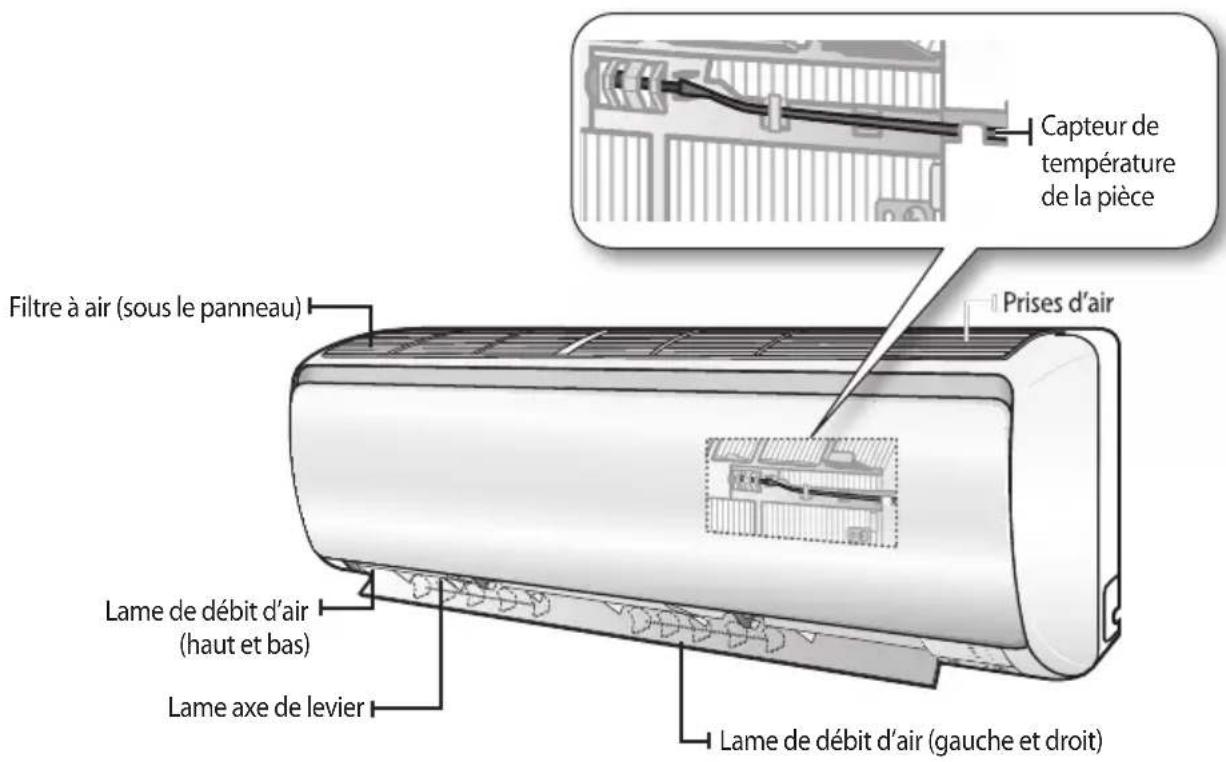

Vérification du nom des pièces
Votre climatiseur peut être légèrement différent de l'illustration ci-dessus en fonction de votre modèle.
Principaux composants

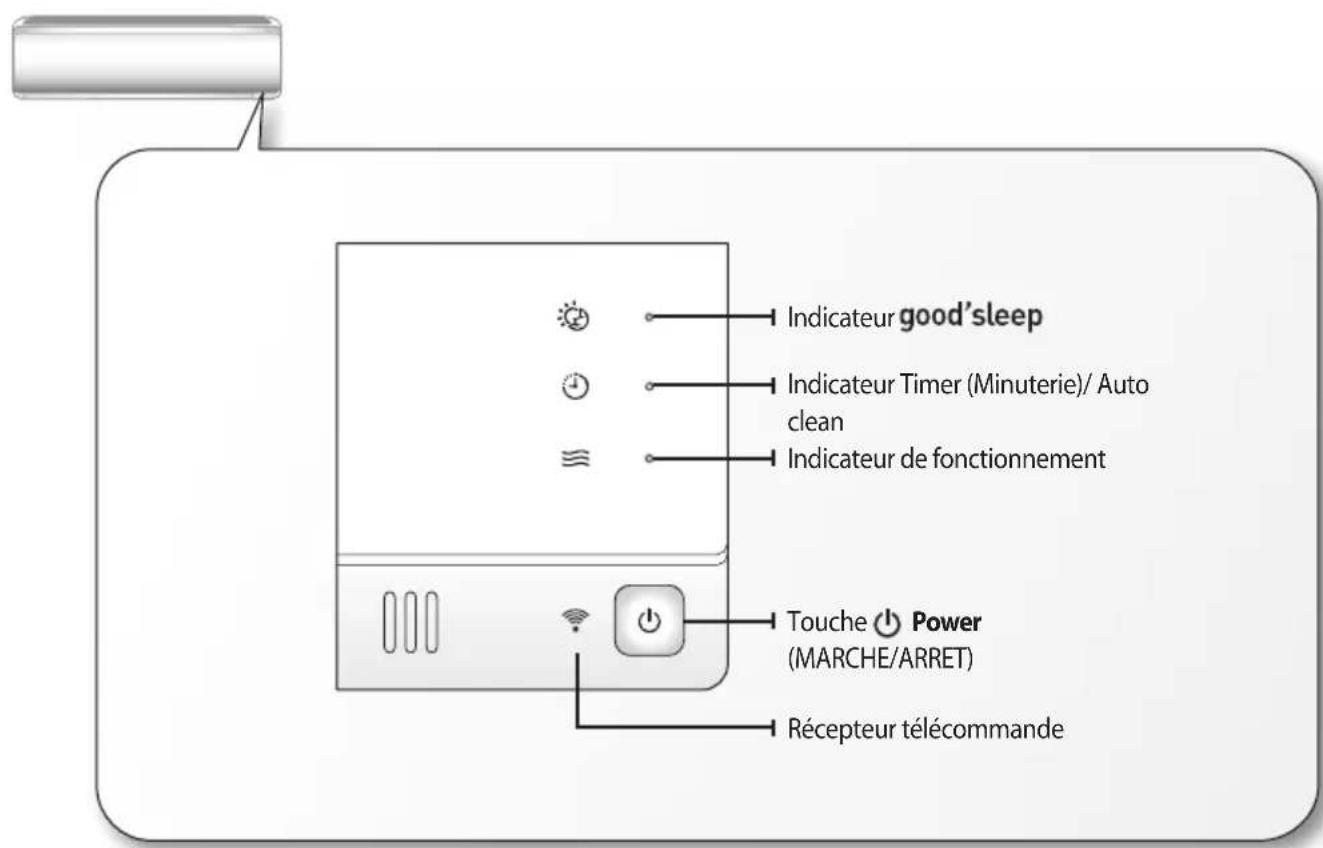

Affi chage

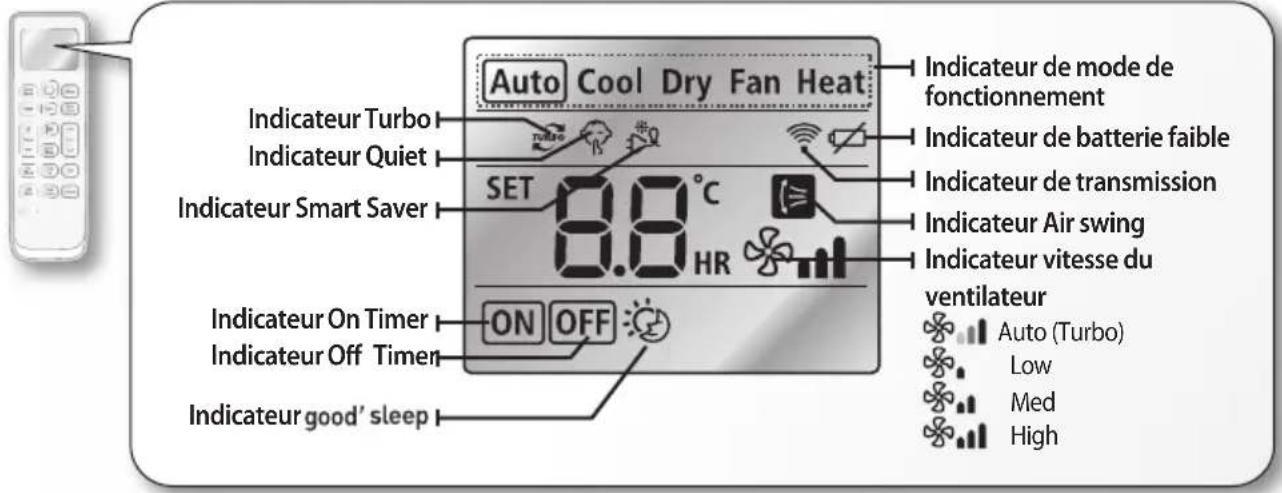

Vérification télécommande
- Dirigez la télécommande vers le récepteur de l'unité intérieure.
- Lorsque vous appuyer correctement sur la touche de la télécommande, vous entendrez le bip sonore de l'unité intérieure et un indicateur de transmission (WiFi) apparaîtra sur l'écran de la télécommande.

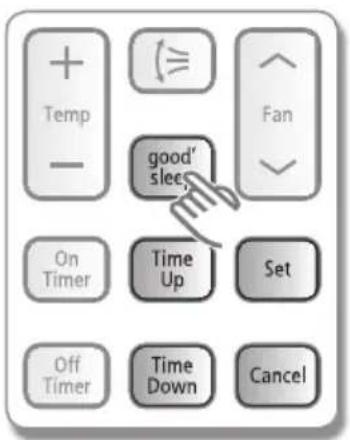

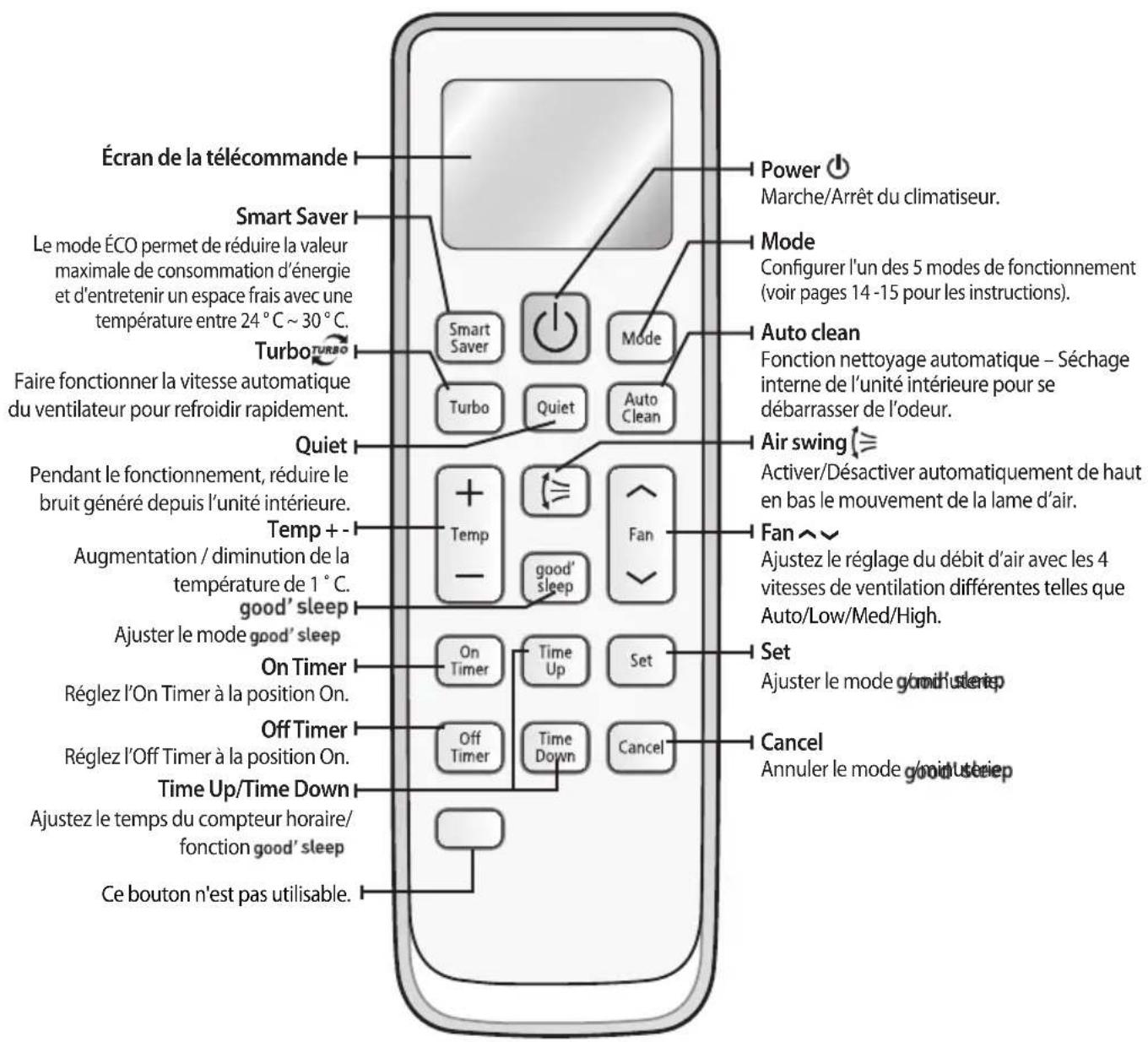

Touches de la télécommande
Assurez-vous que l'eau ne s'infiltre pas dans la télécommande.
Écran de la télécommande
Changement de piles
Lorsque la batterie est épuisée, il sera affiché (☑) a l'écran de la télécommande. Changez les piles lorsque cet icône apparaît. La télécommande nécessite deux piles AAA de 1,5 V.
Conservation de la télécommande
Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles et conservez-les.
Installation des piles
- Poussez la fl èche sur le côté arrière de la télécommande et tirez vers le haut.
- Installez deux batteries AAA.
Vérifi ez et assortissez les signes "+" et "-" en conséquence. Assurez-vous que vous avez installé les batteries dans la position correcte.
- Fermez la couverture en la glissant de nouveau à son position originale.
Vous devriez entendre le bruit de clic quand la couverture est bloquée correctement.
- La présence de lampes électroniques fl fluorescentes telles que les lampes fl fluorescentes onduleuses peuvent gêner la bonne réception du signal.
- Appelez votre centre de contact le plus proche au cas où d'autres appareils électriques fonctionneraient avec la télécommande.
Elimination des batteries de ce produit
(Applicable aux pays disposant de systèmes de collecte séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Fonction de base
Vous pouvez sélectionner le mode fonctionnement de base en appuyant sur la touche Mode.
Auto
En mode Auto, le climatiseur règle automatiquement la température et la vitesse du ventilateur en fonction de la température ambiante.
- Si vous utilisez un système a plusieurs fonctions, le système de fonctionnement automatique sélectionnera au début de l'opération un réglage de température et un mode de fonctionnement approprié COOL ou HEAT basé sur la température ambiante.
Cool(Refroidissement)
En mode Refroidissement, le climatiseur refroidira votre intérieur. Vous pouvez ajuster la température et la vitesse du ventilateur pour avoir un pièce plus fraîche en saison chaude.
- Si les températures extérieures sont beaucoup plus élevées que la température intérieure sélectionnée, il sera nécessaire d'attendre pour amener la température intérieure a la fraîcheur souhaitée.
- Le mode Quieté, prend le bruit du fonctionnement de l'unité intérieure plus silencieux dans le mode Refroidissement.
Dry (Séchage)
Le climatiseur en mode Dry agit comme un déshumidificateur en éliminant l'humidité de l'air intérieur.
Le mode Dry permet d'obtenir de l'air frais dans un climat humide.
Afin d'optimiser la capacité de déshumidification lors de l'opération de séchage, le climatiseur peut fonctionner à température inférieure ou supérieure à la température consigne de la télécommande.
Fan (Ventilateur)
Le mode Fan peut être sélectionné pour aérer votre chambre. Le Mode Fan sera utile pour rafraîchir l'air vicié dans votre chambre.
Heat (Chauffage)
Le climatiseur chauffe et refroidit. Réchauffez votre chambre dans le froid de l'hiver avec cet appareil polyvalent.
- Tandis que le climatiseur se met en route, le ventilateur peut au début, ne pas fonctionner pendant environ 3 \~ 5 minutes pour éviter toute explosion de froid.
• Le mode Quière, 🚙️) rend le bruit du fonctionnement de l'unité intérieure plus silencieux dans le mode Chauffage.
- Lorsque le climatiseur réchauffe la pièce en énergie thermique a partir de l'air extérieur, la capacité de chauffage peut diminuer lorsque la température extérieure est extrêmement basse.
Si vous sentez que le climatiseur ne chauffe pas suffisamment, utiliser un appareil de chauffage supplémentaire en combinaison avec le climatiseur.
Appuyer sur la touche pour mettre en marche le climatiseur.
Appuyer sur la touche Mode pour définir le mode de fonctionnement.

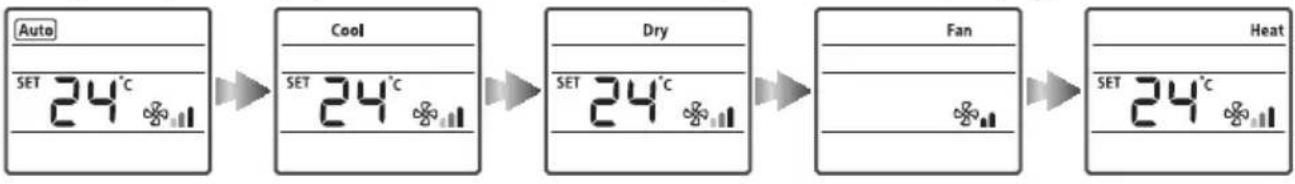

- Chaque fois que vous appuyez sur la touche Mode le mode changera dans l'ordre Auto, Cool, Dry, Fan et Heat.
Appuyer sur la touche pour régler le ventilateur a la vitesse souhaitée.
Appuyer sur la touche pour régler la température.
| Auto Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C. |
| Cool Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C. |
| Dry Vous pouvez régler la température désirée de 1 °C entre 18°C~30°C. |
| Fan Le réglage de la température n'est pas possible. |
| Heat Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C. |
• Le débit d'air peut être réglé manuellement (voir page 16 pour les instructions).
Réglage de la direction du fl ux d'air
Le débit d'air peut être dirigé vers la position désirée.
Flux d'air vertical
Les lames de débit d'air se déplacent vers le haut et vers le bas.
Appuyer sur la touche Air swing ( ≥slant de la télécommande.
L'indicateur de l'air swing se mettra en marche et les lames de fl ux d'air se déplaceront en permanence vers le haut et vers le bas pour faire circuler l'air.
Appuyer de nouveau sur la touche Air swing ( ≥slant de la télécommande afin de garder la direction du flux d'air dans une position constante.
Flux d'air horizontal
Assurez-vous qu'une des lames de l'axe du levier sortant des lames de débit d'air ne soient pas brisées.
Placez la lame de l'axe du levier a gauche ou a droite pour pouvoir garder la direction du fl ux d'air dans la position constante que vous préférez.
- Soyez extrêmement prudent avec vos doigts en ajustant la direction du fl ux d'air horizontal.
Lorsque l'appareil est mal utilisé, Il y a risque de blessures.
Utilisation de la fonction Turbo
La fonction Turbo est utile pour refroidir rapidement et effi cacement votre intérieur.
En mode refroidissement, appuyez sur la touche Turbo de la télécommande.
L'indicateur Turbo apparaît sur l'écran de la télécommande et le climatiseur se met en fonction Turbo pour 30 minutes.
Appuyez une fois de plus sur la touche Turbo.Annuler
- La fonction Turbo est disponible seulement en mode Refroidissement.
- Si vous appuyez sur la touche Mode pendant que la fonction Turbo est active, elle s'annulera automatiquement.
- Cette fonction n'est pas prévue pour régler la température/vitesse du ventilateur.
Mode good' sleep
Pour un sommeil confortable, le climatiseur fonctionnera aux modes Fall asleep (s'endormir)▷Sound sleep (sommeil profond)▷Wake up(réveil) à partir de la mode good'sleep.
Lorsque le climatiseur est en marche et en mode froid/chaud
1. Appuyer sur la touche good' sleep de la télécommande.
▶ gob'indicateur good' sleep apparaît et l'indicateur d'Off timer commence à clignoter sur l'écran de la télécommande.
2. Appuyez sur Time Up ou Time Down pour régler l'heure.
- Vous pouvez régler l'heure dans une demi-unité horaire de 30 minutes \~ de 3 heures et dans une unité d'heure de 3 heures\~ 12 heures.
Les heures de fonctionnement peuvent être réglées de 30 minutes minimum a 12 heures maximum.
Les heures de fonctionnement par défaut sont fixées à 8 heures.
3. Appuyez sur la touche Set pour activer son fonctionnement.
L'indicateur Off timer s'arrêtera de clignoter et le temps réservé sera affi ché pendant 3 secondes.
Le climatiseur fonctionnera alors en good' sleep.
Si vous n'appuyez pas sur la touche Set dans les 10 secondes après avoir appuyé sur good' sleep ou Time Up ou Time Down, le climatiseur retournera a l'état précédent. Vérifi ez l'indicateur Off timer et ⚙️ l'indicateur de l'unité intérieure.
Annuler Appuyez une fois de plus sur la touche Cancel.
| Vous pouvez régler la température souhaitée par 1 °C entre 16 °C ~ 30 °C. |
| La vitesse du ventilateur sera ajustée automatiquement en fonction du modegood’ sleep.Cependant, si vous sélectionnez le modegood’ sleep lorsque le mode chauff age est en marche, vous avez la possibilité d’ajuster la vitesse du ventilateur . |
| La direction du fl ux d’air sera ajustée automatiquement en fonction du modegood’ sleep.Cependant, si vous sélectionnez le modegood’ sleep lorsque le mode chauff age est en marche, vous avez la possibilité d’ajuster la direction du fl ux d’air . |
Changement de température et de vitesse de ventilateur dans le mode good' sleep
- Mode s'endormir : Soulage votre sommeil par une baisse de température.
• Mode sommeil profond : Détend votre corps et augmente légèrement votre température.
- Mode réveil agréablegood' sleep : Permet un réveil agréable et vous permet de vous sentir rafraichi.
- Vous pouvez mettre en mode Off timer good' sleep pour plus de 5 heures. Votre sommeil sera perturbe si la fonction good' sleep aura été réglée pour une période trop courte ou trop longue, la valeur par défaut étant fixée a 8 heures.
- Si le mode good' sleep mest fixé à moins de 4 heures, son fonctionnement s'arrêtera automatiquement. Si le mode gestadé sleep à 5 heures, il fonctionnera en mode Réveil durant la dernière heure avant son arrêt.
- La température recommandée est entre 25°C\~27°C pour le refroidissement et entre 21°C\~23°C pour le chauffage.
Réglage du On/Off timer
Vous pouvez régler automatiquement et a tout moment le climatiseur à activer/désactiver.
Régler On timer lorsque le climatiseur est en arrêt / Régler Off timer lorsque le climatiseur est en marche
Réglage On timer
- Appuyez sur la touche On timer/ Off timer.
L'indicateur On timer/ Off timer clignotera sur l'écran de la télécommande.
-
Appuyez sur la touche Time Up ou Time Down pour régler l'heure.
-
Vous pouvez régler l'heure dans une demi-unité horaire de 30 minutes \~ de 3 heures et dans une unité d'heure de 3 heures\~ 24 heures.
Les heures de fonctionnement peuvent être réglées de 30 minutes minimum a 24 heures maximum.
- Appuyez sur la touche Set pour activer son fonctionnement.
L'indicateur On timer s'arrêtera de clignoter et le temps réservé sera affi ché pendant 3 secondes.
Si vous n'appuyez pas sur la touche Set dans les 10 secondes après avoir sélectionné l'heure, le climatiseur retournera à son état précédent. Vérifi ez l'indicateur On timer ou Off timer et ⏻ l'indicateur de l'unité intérieure.
Réglage Off timer
Appuyer sur la touche Cancel.Annuler
| Options supplémentaires disponibles dans le mode On timer |
| Mode | Vous pouvez choisir entre Auto/Cool/Dry/Fan/Heat. |
| +Temp- | Vous pouvez ajuster la température aux modes Auto/Cool/Dry/Heat . |
• L'écran indiquera seulement le dernier réglage de la minuterie entre le On Timer / Off Timer et les fonctionsgood' sleep de Off timer.
- Une fois que la minuterie a été réglée, le temps établi est affi ché pour 3 secondes avant de disparaître.
Combinaison On Timer et Off Timer
Si le climatiseur est en marche Si le climatiseur est en arrêt
Ajuster le temps sur On timer est plus long que sur Off timer Ex) On timer: 3 heures, Off timer : 1 heure
- Le climatiseur fonctionnera après Off timer 1 heure à partir du moment où vous avez réglé la minuterie. Votre climatiseur se mettra en marche au bout de 2 heures
Ajuster le temps sur On timer est plus court que sur Off timer Ex) On timer: 3 heures, Off timer : 5 heures
- Une fois la minuterie réglée, la fonction On timer s'activera au bout de 3 heures.
Votre climatiseur restera allumé pendant 2 heures puis s'éteindra automatiquement.
• Le réglage de l'heure On timer et Off timer devrait être différent les uns des autres.
- Appuyez sur la touche Cancel de la télécommande pendant que la combinaison minuterie est en marche. Les deux touches minuterie On (marche) et Off (arrêt) s'annuleront et l'indicateur disparaîtra.
Utilisation de la fonction Smart Saver
Cette fonction définie la plage limite de température pour vous aider à économiser l'énergie lors du fonctionnement du climatiseur en mode Cool.
Appuyez sur la touche Smart Saver de la télécommande pendant que le climatiseur fonctionne en mode Cool.
L'indicateur Smart Saver et l'indicateur air swing apparaissent automatiquement sur l'écran de la télécommande.
Les lames de débit d'air se déplacent vers le haut et vers le bas.
▶ La température augmentera automatiquement à 24°C, si son réglage est inférieure à 24°C.
Annuler Appuyez une fois de plus sur la touche Smart Saver.
• La fonction Smart Saver est disponible seulement en mode Cool.
- Lorsque la fonction Smart Saver est active, la plage de température sera limitée à 24 °C \~ 30 °C.
- Si la température souhaitée est inférieure à 24 °C, désactiver la fonction Smart Saver en appuyant de nouveau sur la touche Smart Saver.
- La température / vitesse du ventilateur peut également être ajustée (voir page 15 pour les instructions).
• Le débit d'air peut être réglé manuellement (voir page 16 pour les instructions).
- Si vous appuyez sur la touche Mode pendant que la fonction Smart Saver est active, elle s'annulera automatiquement.
Utilisation de la fonction Quiet
Vous pouvez réduire le bruit généré par une unité intérieure.
Presser le bouton Quiet sur la commande à distance lorsque l'unité de climatisation fonctionne en mode Refroidissement/Chauff age.
▶ L'indicateur Quiet s'affi che sur l'écran de la commande à distance.
▶ L'unité intérieure opère de façon plus silencieuse.
Annuler Appuyer de nouveau sur la touche Quiet.
- Si vous utilisez un système multiple, cette fonction ne sera active que lorsque la fonction Quiet est établie sur toutes les unités intérieures.
Utilisation de la fonction Auto clean
La fonction Auto clean empêchera l'infiltration de la moisissure en éliminant l'humidité à l'intérieur de l'unité intérieure. Votre unité intérieure fait évaporer l'humidité qui se trouve a l'intérieur de l'unité. N'hésitez pas à activer cette fonction qui peut vous fournir un air plus propre et plus sain.
Appuyer sur la touche Auto clean.
Lorsque le climatiseur est éteint,
L'indicateur Auto clean apparaît sur l'écran de l'unité intérieure et la fonction Auto clean se met en marche.
Lorsque le climatiseur fonctionne,
Après avoir arrêté le fonctionnement du climatiseur, l'indicateur Auto clean apparaît sur l'écran de l'unité intérieure et la fonction Auto clean se met en marche.
※ Le temps du nettoyage automatique peut varier en fonction du mode utilisé précédemment.
Annuler Appuyer de nouveau sur la touche Auto clean.
- Lorsque le climatiseur est en marche, la fonction Auto clean s'allume une fois le fonctionnement du climatiseur terminé.
Nettoyage du climatiseur
ATTENTION
- Assurez-vous que l'appareil est éteint et débranché de la prise murale lorsque vous nettoyez le climatiseur.

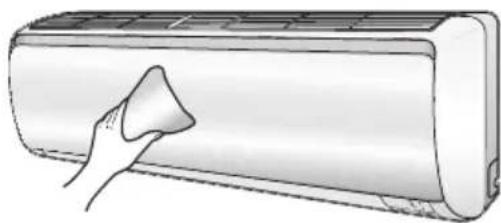

Nettoyage de l'unité interne
▶ Essuyez la surface de l'appareil avec un chiffon sec ou légèrement humide en cas de besoin.
- L'échangeur chaleur de l'unité intérieure doit être démonté, contacter le centre de service pour le nettoyer.
- Ne pas nettoyer l'écran en utilisant un détergent alcalin.
- Ne pas utiliser d'acide sulfurique, d'acide chlorhydrique, de solvants organiques (tels que du diluant, du kérosène et de l'acétone, etc) pour nettoyer la surface du produit ou y poser des autocollants. Ceci pourrait endommager la surface du climatiseur.
Nettoyage de l'échangeur chaleur de l'unité extérieure
La capacité de refroidissement peut diminuer si de la poussière s'est accumulée sur l'échangeur de chaleur.accumulée sur l'échangeur de chaleur.
Par conséquent, nettoyer le régulièrement.
▶ Utiliser de l'eau pour nettoyer la poussière.
- S'il vous est difficile de nettoyer l'échangeur chaleur de l'unité extérieure, n'hésitez pas a contacter votre centre de service.
ATTENTION
- Soyez prudent avec les arêtes vives sur l'échangeur de chaleur de l'unité extérieure.

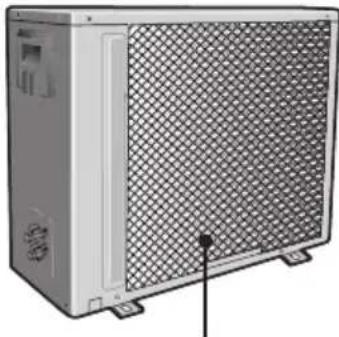

Echangeur Chaleur
(L'illustration peut légèrement varier selon les modèles)
Ouverture du panneau
Saisir fermement le panneau avant et tirer vers le bas pour ouvrir. Puis, soulever doucement le panneau vers le haut.
Nettoyage du climatiseur
Changement du fi ltre à air
Saisissez la poignée et soulevez-la. Ensuite, tirez vers vous le filtre à air et faites-le glisser vers le bas.

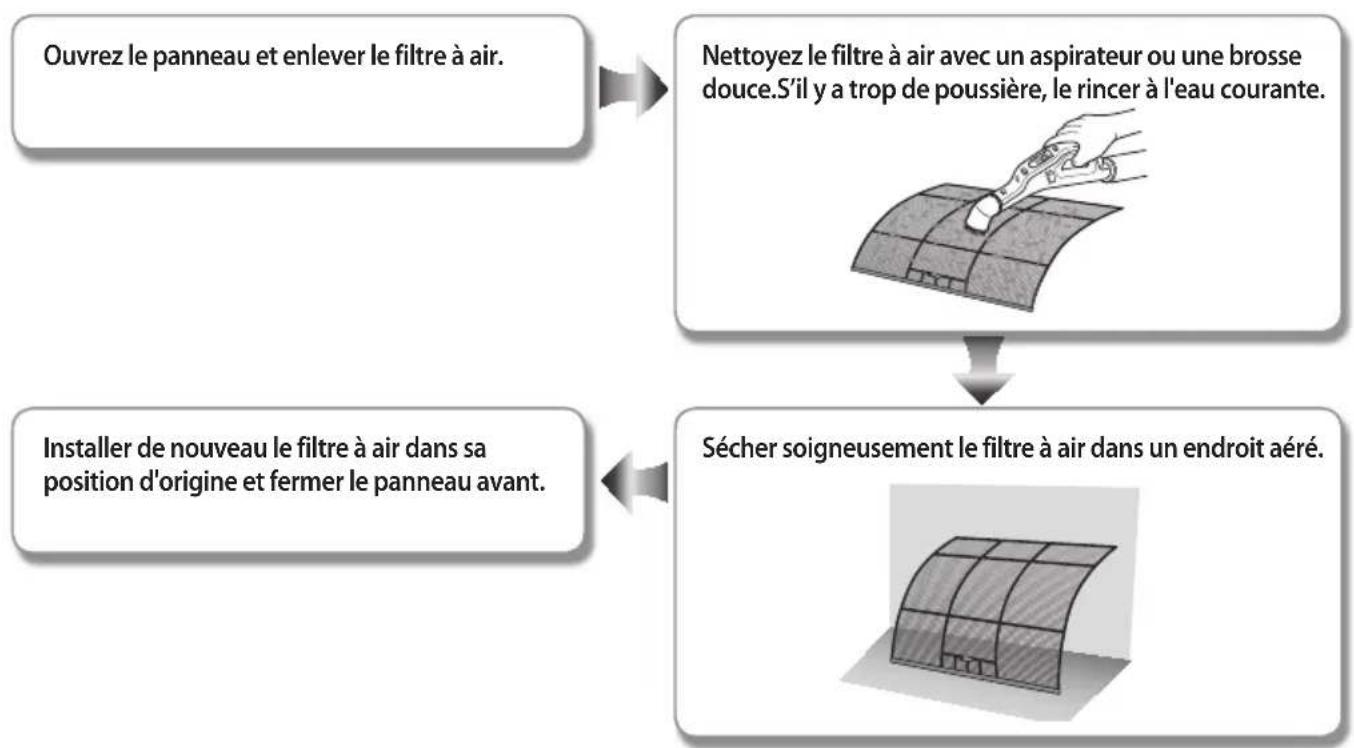

Nettoyage du fi ltre à air
Le filtre à air lavable capture les particules de l'air. Vous pouvez nettoyer le filtre avec un aspirateur ou le laver à la main.
- Nettoyez le filtre a air toutes les 2 semaines ou lorsque la touche rappel nettoyage du filtre s'allume. Le nettoyage peut différer selon l'usage et les conditions environnementales. Nettoyer au moins une fois par semaine la zone poussièreuse.
- Si vous éteignez le climatiseur en appuyant sur la touche Poweb, la touche rappel nettoyage du fi ltre se désactivera.
- Ne pas faire sécher le filtre a air dans un endroit confiné (ou humide), il pourrait générer de mauvaises odeurs. Au cas où cela se produirait, le nettoyer à nouveau et le faire sécher dans un endroit bien ventilé.
Entretenir votre climatiseur
Si le climatiseur ne sera pas utilisé pendant une longue période de temps, séchez le climatiseur à le maintenir dans la meilleure condition.
- Séchez bien la climatisation avant utilisation en mode Ventilation pendant 3 à 4 heures et coupez l'alimentation. Il peut y avoir des dommages internes si de l'humidité est laissée sur les composants.
- Avant d'utiliser le climatiseur à nouveau, séchez les composants intérieurs du climatiseur à nouveau en exécutant en mode Fan pendant 3 à 4 heures. Ceci aide à éliminer les odeurs qui aient eu généré de l'humidité.
Contrôles périodiques
Reportez-vous au tableau suivant pour maintenir le climatiseur correctement.
| Type Description | Tous les 2 semaines | Tous les 3 mois | Tous les 4 mois | Une fois par an |
| Unité intérieure | Nettoyer le filtre à air (1) | ● | | | |
| Nettoyer la casserole de drain condensé (2) | | | | ● |
| Nettoyer complètement l’échangeur de chaleur (2) | | | | ● |
| Nettoyer le tuyau de drain condensé (2) | | | ● | |
| Changer les piles de la télécommande (1) | | | | ● |
| Unité extérieure | Nettoyer l’échangeur de chaleur endehors de l’unité (2) | | | ● | |
| Nettoyer l’échangeur de chaleur à l’intérieur de l’unité (2) | | | | ● |
| Nettoyer les composants électriquesavec le jet d’air (2) | | | | ● |
| Vérifier si tous les composants électriques sont bien vissés (2) | | | | ● |
| Nettoyer le ventilateur (2) | | | | ● |
| Vérifier si tout ventilateur est bien serré (2) | | | | ● |
| Nettoyer la casserole de drain condensé (2) | | | | ● |
- : Cette marque de contrôle nécessite la vérification de l'unité intérieure / extérieure périodiquement, en respectant la description de maintenir le climatiseur correctement.
(1) Les opérations décrites doivent être effectuées plus fréquemment si le lieu d'installation est très poussiéreux.
(2) Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d'installation.
Dépannage
Si le climatiseur fonctionne de manière anormale, reportez-vous au tableau ci-dessous. Cela vous permettra d'économiser du temps et des dépenses inutiles.
| PROBLEME SOLUTION |
| Le climatiseur ne fonctionne pas. | Vérifiez l'état de l'alimentation, puis faites fonctionner à nouveau le climatiseur.Branchez ou allumez le disjoncteur, puis faites fonctionner à nouveau le climatiseur.Vérifiez le réglage de l'Off timer. Faites fonctionner le climatiseur en appuyant de nouveau sur la touchePower. |
| Le réglage de la température ne fonctionne pas. | Vérifiez si vous avez sélectionné le mode Fan / Turbo. Dans ces modes, la température désirée est réglée sur Auto, vous ne pouvez donc pas régler la température. |
| L'Air froid / chaud ne sort pas du climatiseur. | Vérifiez si le réglage de la température est plus élevée (en mode de refroidissement) / plus bas (en mode chaleur) que la température actuelle. Appuyer sur la toucheTemp+ ou – de la télécommande pour changer la température réglée.Vérifiez l'état de propreté du filtre a air. Les performances du climatiseur (froid/chaud) peuvent diminuer en cas de poussière sur le filtre à air. Nous vous recommandons un nettoyage fréquent.Vérifiez si l'unité extérieure est couverte ou installée près d'un obstacle. Débarrasser le climatiseur de tout objet gênant.Si vous voulez faire fonctionner le climatiseur a la lumière du soleil, protéger l'unité extérieure avec des rideaux.Vérifiez si le climatiseur ne fonctionne pas en mode de dégivrage. S'il y a présence de givre ou si la température extérieure est trop basse, le climatiseur se mettra automatiquement en mode de dégivrage. En mode de dégivrage, le ventilateur intérieur s'arrête et l'air froid ne sort pas.La capacité de refroidissement (chauffage) sera moindre, si les portes ou les fenêtres sont ouvertes. Fermez les portes et les fenêtres.Vérifiez le fonctionnement du climatiseur une fois le mode refroidissement/ chauffage éteint. Dans ce cas uniquement, un ventilateur fonctionnera pour protéger le compresseur extérieur.Vérifiez si la longueur du tuyau n'est pas trop longue. La capacité de refroidissement (chauffage) sera moindre, si la longueur du tuyau dépasse la longueur maximale autorisée. |
| Le réglage du débit d'air ne fonctionne pas.La vitesse du ventilateur ne fonctionne pas. | Vérifiez si vous avez sélectionné le mode Auto / Dgood'sleep. Dans ces modes, la température désirée est réglée sur Auto, vous ne pouvez donc pas régler la température.Vérifiez si vous avez sélectionné le mode Auto / Dry / Turbo / good' sleep. Dans ces modes, la vitesse du ventilateur est réglée sur Auto, vous ne pouvez donc pas régler la vitesse du ventilateur. |
| La télécommande ne fonctionne pas. | Vérifiez si vos piles ne sont pas épuisées.Assurez-vous que rien ne bloque le capteur de la télécommande.Vérifiez l'éventuelle présence d'appareils d'éclairage près du climatiseur. Une lumière intense provenant d'ampoules fluorescentes ou de néon peut interrompre les ondes électriques. |
| La fonction Timer (minuterie) ne fonctionne pas. | Appuyez de nouveau sur la toucheSetde la télécommande après avoir réglé le temps |
| L'indicateur clignote en permanence. | Appuyez sur la touchePowédu ou débrancher le cordon d'alimentation / éteindre la touche power auxiliaire.Si l'indicateur clignote toujours, contacter le centre de service |
| Il y a une odeur anormale dans la pièce. | Vérifiez si l'appareil fonctionne dans une zone enfumée. Aérer la pièce ou faire fonctionner le climatiseur en mode de ventilation pendant 1 ~ 2 heures. (Nous n'utilisons pas de composants malodorants dans le climatiseur.) |
| Indication Erreur | Lorsqu'un indicateur de l'unité intérieure clignote, contacter le centre de service le plus proche. |
| On entend un bruit anormal. | Selon l'état de l'utilisation du climatiseur, le bruit peut être dus au mouvement de circulation du réfrigérant. Ceci est normal. |
| La fumée sort de l'unité extérieure. | Ce n'est peut-être pas un incendie mais peut être seulement de la vapeur générée par le fonctionnement du dégivrage de l'échangeur de chaleur externe en hiver. |
| De l'eau coule du tuyau de raccordement de l'unité extérieure. | L'eau peut être générée en raison de la différence de température. Ceci est normal. |
※ Dans ce manuel, vous pouvez trouver les noms de modèle écrit en forme simplifiée, comme indiqué dans le tableau suivant.
| Noms de Modèles | Modèles Inclus Remarque | |
| AR**FSFP* | AR07FSFP*, AR09FSFP*, AR12FSFP*, AR18FSFP*, AR24FSFP* | Le groupement a été fait par séries. |
| **07/09** | AR07FSFP*, AR09FSFP* | Le groupement a été fait par la capacité. |
| **12** | AR12FSFP* |
| **18** | AR18FSFP* |
| **24** | AR24FSFP* |
Précautions de Sécurité
Suivez attentivement les précautions énumérées ci-dessous, elles sont essentielles pour garantir la sécurité de l'équipement.
- Toujours débrancher le climatiseur de l'alimentation avant de le réparer ou d'accéder à ses composants internes.
- Assurez-vous que les opérations d'installation et les essais soient effectués par du personnel qualifié.
- Vérifiez que le climatiseur n'est pas installé dans un endroit facilement accessible.
Lisez attentivement le contenu de ce manuel avant d'installer le climatiseur et conserver-le dans un endroit sûr afin de pouvoir l'utiliser comme référence après l'installation.
Pour une sécurité maximale, les installateurs devraient toujours lire attentivement les avertissements suivants.
▶ Conserver le manuel d'utilisation et d'installation dans un endroit sûr et n'oubliez pas de le remettre au nouveau propriétaire au cas ou le climatiseur serait vendu ou transféré.
Ce manuel explique comment installer une unité intérieure avec un système mixte de deux unités Samsung L'utilisation d'autres types d'unités avec différents systèmes de contrôle peut endommager les unités et invalider la garantie. Le fabricant ne sera pas responsable des dommages découlant de l'utilisation d'unités non-conformes.
Le fabricant ne sera pas responsable des dommages provenant de toute modification non autorisée ou abusive de la connexion électrique et les exigences énoncées dans le tableau "Limites de fonctionnement", inclus dans le manuel. La garantie sera immédiatement annuler.
Le climatiseur doit être utilisé uniquement pour les applications pour lesquelles il a été conçu: L'unité intérieure n'est pas apte à être installé dans les zones utilisées pour la blanchisserie.
▶ Ne pas utiliser les unités si elles sont endommagées. Si des problèmes surviennent, éteindre l'appareil et le débrancher de l'alimentation.
Afin d'éviter des chocs électriques, des incendies ou des blessures, toujours arrêter l'appareil, désactivez le commutateur de protection et contacter le support technique de Samsung si l'unité produit de la fumée, si le câble d'alimentation est chaud ou endommagé ou si l'appareil est très bruyant.
▶ Inspecter toujours et régulièrement l'unité, les branchements électriques, les tubes réfrigérants et les protections. Ces opérations doivent être effectuées par du personnel qualifié.
Puisque l'appareil contient des pièces en mouvement, il doit toujours être gardé hors de la portée des enfants.
▶ Ne pas tenter de réparer, déplacer, de modifier ou de réinstaller l'appareil. Si elles sont effectuées par du personnel non autorisé, ces opérations peuvent provoquer des chocs électriques ou des incendies.
▶ Ne pas placer des récipients avec du liquide ou d'autres objets sur l'appareil.
Tous les matériaux utilisés pour la fabrication et le conditionnement de l'air conditionné sont recyclables.
Le matériel d'emballage et les piles épuisées de la télécommande (en option) doivent être éliminés conformément aux lois en vigueur.

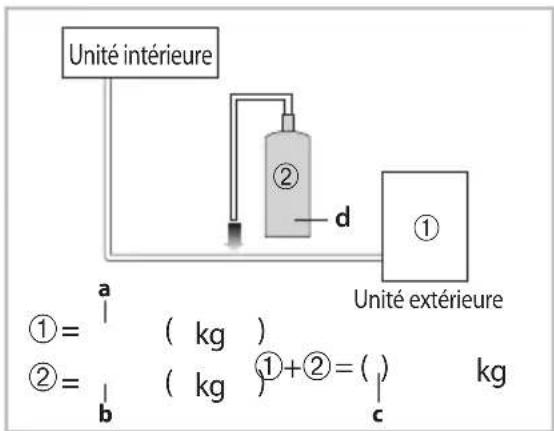

Le climatiseur contient un réfrigérant qui doit être éliminé en tant que déchet spécial. À la fin de son cycle de vie, le climatiseur doit être éliminé dans les centres agréés ou retournés au détaillant afin qu'il puisse être éliminé correctement et en toute sécurité.
Installation de l'unité
IMPORTANT: Lors de l'installation de l'unité, connecter toujours en premier les tubes de réfrigérant, puis les lignes électriques. Toujours démonter les lignes électriques avant les tubes de réfrigérant.
Dès réception, inspecter le produit pour vérifier qu'il n'a pas été endommagé pendant le transport. Si le produit semble endommagé, NE PAS l'installer et signaler immédiatement les dommages au transporteur ou au détaillant. (si l'installateur ou le technicien agréé a recueilli le matériel chez le détaillant.)
Après avoir terminé l'installation, toujours effectuer un test fonctionnel et fournir a l'utilisateur les instructions sur le fonctionnement du climatiseur. Si vous utilisez un climatiseur de type multiple, effectuer un test fonctionnel tel que décrit dans le manuel d'installation fourni avec l'unité extérieure.
▶ Ne pas utiliser le climatiseur a proximité de substances dangereuses ou d'équipement inflammable au risque d'incendies, d'explosions ou de blessures.
Afin d'éviter des blessures accidentel avec le ventilateur de l'unité intérieur, installer l'unité intérieure au moins 2,5 m au-dessus du sol.
Le climatiseur doit être utilisé uniquement pour les applications pour lesquelles il a été conçu: L'unité intérieure n'est pas apte a être installé dans les zones utilisées pour la blanchisserie.
Nos appareils doivent être installés en conformité avec les espaces indiqués dans le manuel d'installation. Il est impératif d'assurer l'accessibilité des deux côtés de l'appareil pour pouvoir effectuer l'entretien courant et les éventuelles réparations. Les composants des unités doivent être accessibles et doivent être démontés dans des conditions de sécurité aussi bien pour les personnes que pour les objets.
Lorsque l'installation n'est pas respecté comme indiqué dans le manuel, le coût nécessaire pour atteindre et réparer l'appareil (en matière de sécurité, tel que requis par la réglementation actuellement en vigueur) avec des élingues, des camions, des échafaudages ou tout autre moyen d'élévation ne sera pas considéré sous garantie et sera facturés à l'utilisateur final.
Alimentation, fusible ou disjoncteur
Toujours vérifier que l'alimentation est conforme aux normes de sécurité actuelles. Toujours installer le climatiseur en conformité avec les normes de sécurité locales.
▶ Toujours vérifier que la connexion à la terre est appropriée et disponible.
Vérifiez que la tension et la fréquence de l'alimentation sont conformes aux spécifications et que la puissance installée est suffisante pour assurer le fonctionnement de tout autre appareil domestique connecté à la même prise électrique.
- Toujours vérifier que les interrupteurs de coupure et de protection sont convenablement dimensionnés.
Vérifiez que le climatiseur est relié à une alimentation conforme avec les instructions fournies dans le schéma de câblage inclus dans le manuel.
Toujours vérifier que les connexions électriques (entrée de câble, section du conduit, protections ...) sont conformes aux spécifications électriques et aux instructions fournies dans le schéma de câblage.
Toujours vérifier que toutes les connexions soient conformes aux normes applicables à l'installation de climatiseur.
Choisir l'emplacement d'installation
Unité intérieure
▶ Où la circulation d'air n'est pas bloquée
▶ Où l'air frais peut être distribué partout dans la salle
- Installez les unités intérieure et extérieure dans la différence de la longueur et de la hauteur maximales de la tuyauterie réfrigérante indiquées dans le plan d'installation
▶ Mur solide capable de prévenir la vibration et assez fort pour tenir le poids du produit
▶ A l'abri du rayon de soleil direct
▶ 1 mètre ou plus loin de la télévision ou la radio (afin de prévenir la distorsion de l'écran ou l'émission du bruit)
▶ Le plus loin de lampes fluorescente et incandescente (ainsi la télécommande fonctionnera sans problème)
▶ Un endroit facile à changer le filter d'air
Choisir l'emplacement d'installation
Unité extérieure
▶ A l'abri du vent fort
▶ Endroits bien aérés et sans poussières
▶ A l'abri du rayon de soleil direct et des pluies
▶ A l'abri du bruit ou de la chaleur qui gêneraient les voisins
▶ Mur ou support solide capable de prévenir la vibration et assez fort pour tenir le poids du produit
Où il n'y a pas de risque de fuite de gaz inflammable
▶ Endroit facile à installer un support lors d'installation de l'unité dans un endroit élevé
3 mètres ou plus loin de la télévision ou la radio (afin de prévenir la distorsion de l'écran ou l'émission du bruit)
▶ Installez l'unité horizontallement
Placer l'appareil dans un endroit ou l'eau drainée ne posera pas de problème.
Placer l'appareil dans un endroit sans plantes (en particulier les plantes grimpantes) et dans un endroit ou les petits animaux ne peuvent pas accéder.
• Evitez les endroits suivants afin de prévenir le dysfonctionnement de l'unité
- Où il y a de l'huile mécanique
- Environnement saline comme des plages
- Où existe du gaz sulfureux
- Où il y a d'autres atmosphères spéciales

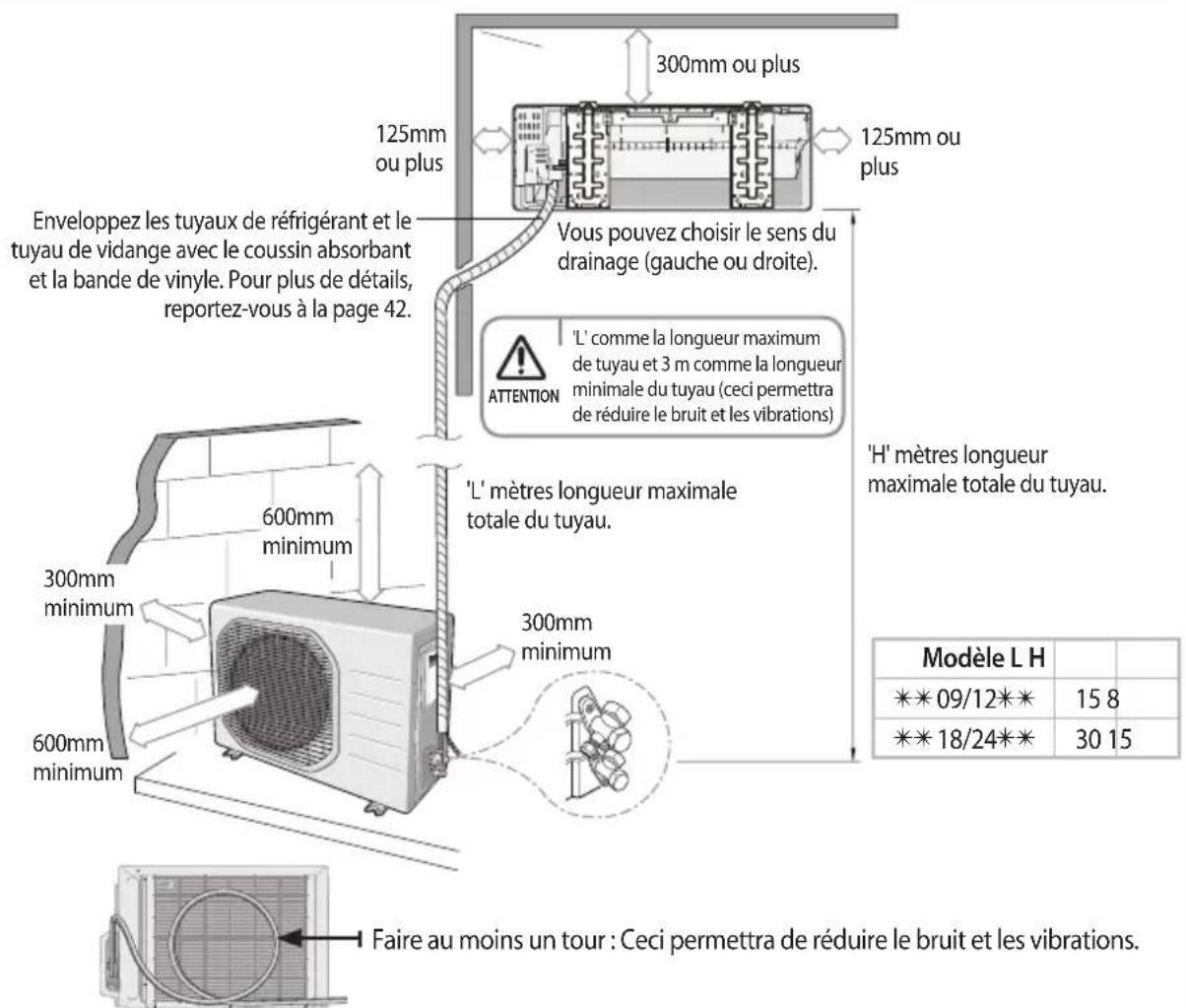

Lors de l'installation du climatiseur, respecter. la distance et la longueur maximale comme dans l'image ci-dessous.
Si vous utilisez un climatiseur de type multiple, effectuer l'installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure.
* L'apparence de l'unité peut être différente à partir du diagramme et en fonction du modèle.
Espace nécessaire pour l'Unité Extérieure
Si vous utilisez un climatiseur de type multiple, effectuer l'installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure.
Lors de l'installation 1 de l'unité extérieure
• , Direction flux d'air
(Unité : mm)
Lorsque la sortie d'air est opposée au mur
◆ Lorsque la sortie d'air est vers le mur
Lorsque 3 côtés de l'unité extérieure sont bloqués par le mur.

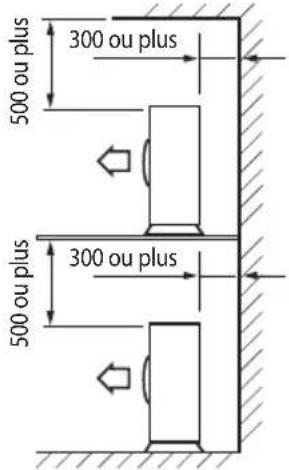

◆ La partie supérieure de l'unité extérieure et la sortie d'air est vers le mur
◆ La partie supérieure de l'unité extérieure et la sortie d'air est opposée au mur

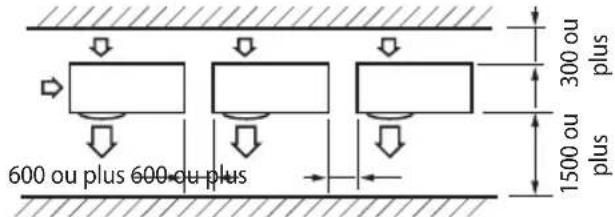

Lorsque les murs avant et arrière de l'unité extérieure sont bloqués.

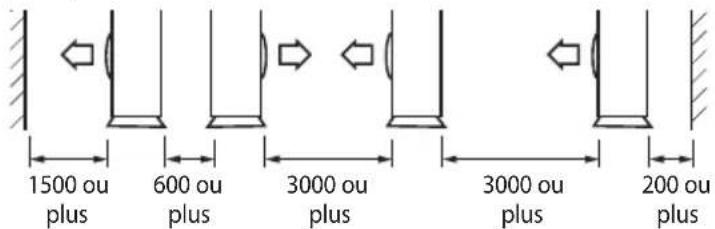

Lors de l'installation de plus de 1 unité extérieure
(Unité : mm)
◆ Lorsque la sortie d'air est vers le mur

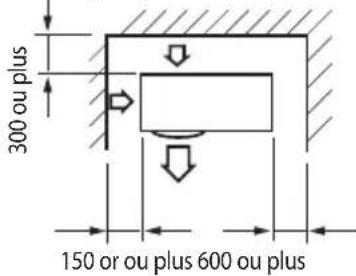

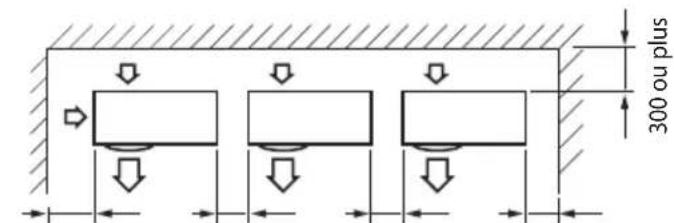

Lorsque 3 côtés de l'unité extérieure sont bloqués par le mur
300 ou plus 600 ou plus 600 ou plus 600 ou plus
Choisir l'emplacement d'installation
Lorsque les murs avant et arrière de l'unité extérieure sont bloqués.
Lorsque l'avant et l'arrière de l'unité extérieure est en direction du mur.
(Unité : mm)
La partie supérieure de l'unité extérieure et la sortie d'air est opposée au mur.
- Si l'installation se fait dans un espace inapproprié, l'unité peut générer des sons et provoquer un effet néfaste sur le produit.
• L'installation doit être faite dans un niveau et dans un endroit où les vibrations ne causent aucun effet.
Accessoires
Les accessoires suivants sont fournis avec le climatiseur
• Le nombre de chaque accessoire est indiqué entre parenthèses.
Accessoires pour unité intérieure
Installation de la Plaque (1)  | Télécommande (1)  | Piles pour télécommande (2)  | Manuel de l’utilisateur & d’installation (1)  |
Accessoires pour unité extérieure
Si vous utilisez un climatiseur de type multiple, référez-vous au manuel fourni avec l'unité extérieure.
2-fils de Câble Assemblés (1) | 3-fils de Câble Assemblés (1) | Bouchon de vidange (1) | Butée caoutchouc (4) |
- Les écrous évasés sont attachés à l'extrémité de chaque tuyau d'un évaporateur ou un port de service. Utilisez les écrous lors de la connexion des tuyaux.
• Le câble de montage 3 (2) est en option. Si elle n'est pas fournie, utilisez le câble standard.

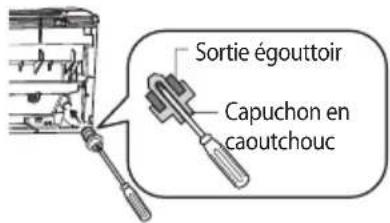

- Le bouchon de vidange et la butée en caoutchouc ne sont inclus que lorsque le climatiseur est livré sans le tube de montage comme dans l'image ci-dessous.
Accessoires en option
Si vous utilisez un climatiseur de type multiple, référez-vous au manuel fourni avec l'unité extérieure.
Les accessoires de raccordement suivant sont facultatifs. S'ils ne sont pas fournis, obtenez-les avant d'installer le climatiseur.
Tuyau Isolé Assemblé, ∅6,35mm (1) | Tuyau Isolé Assemblé, ∅9,52mm (1) **09/12 ** | Tuyau Isolé Assemblé, ∅12,70mm (1) **18** | Tuyau Isolé Assemblé, ∅15,88mm (1) **24** | PE T3 Tube d'Isolation en mousse (1) | Ruban Vinyle (2) | Bouchon de vidange (1) |
Butée caoutchouc (4) | Collier de Serrage A (3) | Collier de Serrage B (3) | Clou Ciment (6) | M4 x 25 Vis Taraudeuse (6) | Tuyau d'évacuation, longueur 2m (1) | Mastic 100g (1) |
Mousse isolante (1) | |
- Si ces accessoires sont fournis, ils se trouveront dans la boîte d'accessoires.
Outils requis pour l'installation
Outils généraux

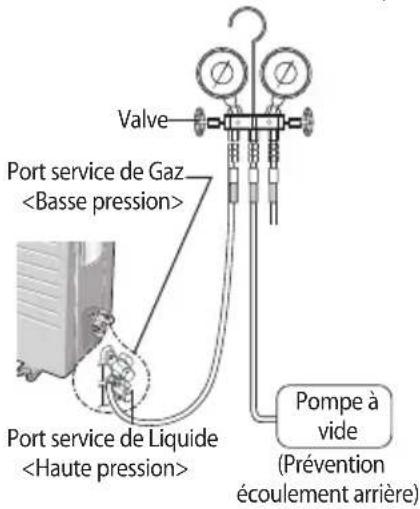

- Pompe a vide (Prévention écoulement arrière) • Manifold Gauge • Stud Finder
- Clé dynamométrique • Coupe-tubes • Pressoir • Pipe Bender • Spirit Level
- Tournevis
- Clé a molette
- Perceuse
- Clé L
- Bande de mesure
Outils pour opérations de test
• Thermomètre • Resistance Mètre • Électroscope
Fixation de la plaque d'installation

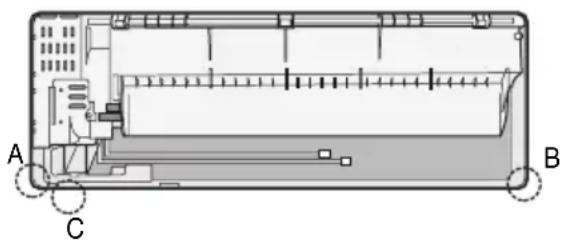

Vous pouvez choisir la direction du tuyau de vidange selon l'endroit où vous souhaitez installer l'unité intérieure. Par conséquent, avant de fixer la plaque d'installation sur un mur ou un châssis de fenêtre, vous devez déterminer la position du trou de 65mm à travers lequel le câble, les tubes et les tuyaux passent pour connecter l'unité intérieure à l'unité extérieure.
Face au mur, le tuyau et le câble peut être connecté a partir de la :
- Droite (A)
• Gauche (B)
- Dessous droit (C)
• Arrière droit ou gauche (D)

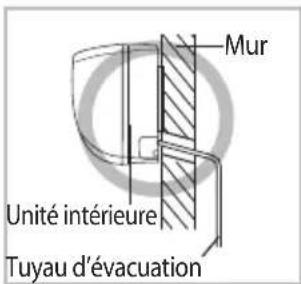

- Déterminer la position du tuyau et le trou de tuyau d'évacuation comme on le voit dans l'image et percer le trou avec un diamètre interne de 65mm de sorte qu'il soit légèrement incliné vers le bas.
(Unité : mm)
| Modèle | A | B | C | D |
| **09/12** | 27 | 120 | 68 | 27 |
| **18/24** | 34 | 140 | 68 | 34 |
Assurez-vous de ne percer qu'un seul trou après avoir choisi la direction du tuyau.
Fixation de la plaque d'installation
2. Fixation de l'unité interne
Si vous fi xez l'unité intérieure sur un mur.
(1) Fixez la plaque d'installation au mur en prêtant attention au poids de l'unité intérieure.
- Si vous montez la plaque sur un mur de béton avec des ancres plastique, assurez-vous que les écarts entre le mur et la plaque, créé par projetée d'ancrage, est inférieure à 20mm.
Si vous fi xez l'unité intérieure sur un châssis de fenêtre
(1) Déterminer la position des montants en bois à fixer au cadre de fenêtre.
(2) Fixer les montants en bois pour le châssis de fenêtre en prêtant attention au poids de l'unité intérieure.
(3) Fixer sur le bois, avec des vis taraudeuses, la plaque d'installation à la verticale.
Si vous fi xez l'unité intérieure sur une plaque en plâtre
(1) Utilisez un localisateur de montants pour découvrir l'emplacement des poteaux.
(2) Fixer le support plaque sur deux goujons.
ATTENTION
- Rechercher un autre endroit s'il y a moins de deux goujons ou si la distance entre les goujons est différente de celle de la plaque de support.
- Fixer la plaque d'installation sans incliner d'un côté.
AVERTISSEMENT
- Assurez-vous que le mur peut supporter le poids du produit. Veillez a ne pas installer le produit dans un endroit qui ne pourrait pas supporter le poids du produit, l'appareil pourrait tomber et causer des blessures.
Connexion du câble de montage
Spécifi cation des câbles
Si vous utilisez un climatiseur de type multiple, effectuer l'installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure.
| Modèle Câble d'alimentation Câble d'interconnexion Type GL | |
| AR09/12FSFP* | 3G, 2,5mm ^2 H07RN-F | 3G, 1,5mm ^2 H07RN-F | 20A |
| 2G, 0,75mm ^2 H05RN-F |
| AR18/24FSFP* | 3G, 2,5mm ^2 H07RN-F | 3G, 1,5mm ^2 H07RN-F | 25A |
| 2G, 0,75mm ^2 H05RN-F |
- Branchez le câble d'alimentation au disjoncteur auxiliaire. Si tous les pôles ne parviennent pas à se connecter à l'alimentation, il doit être incorporé dans un fi l avec une ouverture des contacts ≥ 3 mm.
- Les cordons d'alimentation ou partie d'appareils pour une utilisation extérieure ne peuvent être plus légers qu'un cordon flexible gainé en polychloroprène. (Désignation de code IEC:60245 IEC 57 / CENELEC:H05RN-F, IEC:60245 IEC 66 / CENELEC: H07RN-F)
Connexion du câble
Travaux électriques
(1) Pour les travaux d'électricité et de terre, se conformer aux «normes techniques des installations électriques» et aux «règlements de câblage» de la Loi sur l'électricité des entreprises.
(2) Serrer la vis du bornier à moins de 12kgf.cm.
(3) Précautions lors de la connexion des borniers de l'unité interne.
- Avant le branchement, assurez-vous que la pièce de connexion de la prise terminal est orientée vers le haut.
À l'envers
La prise terminale est endommagée
Il n'ya pas d'anneau terminal
pour couvrir le câblage.
▶ Il ne doit y avoir aucun espace entre le terminal et la vis lors de la connexion.
- Tout espace restant peut devenir un danger d'incendie dû à une surchauff e du contact électrique.
La prise terminale est à l'envers
Si la vis n'est pas adaptée de façon appropriée ou s'il y a de l'espace entre la vis et l'anneau terminal
ATTENTION
• Pour le câblage du bornier, utiliser un câble avec une prise terminale seul anneau.
Des fils réguliers sans une prise cosse peuvent devenir un danger d'incendie dû à une surchauffe du contact électrique lors d'un travail de câblage.
✿ Lorsque vous installez l'appareil, effectuer d'abord les connexions réfrigérant puis les connexions électriques.
Connector le climatiseur a la terre du système avant d'eff ectuer le raccordement électrique.
Si l'appareil est désinstallé, débrancher d'abord les câbles électriques, puis ensuite les connexions réfrigérants.
Si l'unité extérieure est supérieure à 5 mètres de l'unité intérieure, vous devez étendre le câble.
La longueur maximale du câble est de 15(***09/12**)/20(***18/24**) mètres.
- Si nécessaire, élargir le câble de montage.
ATTENTION
- Ne pas connecter deux ou plusieurs câbles diff érents pour étendre la longueur. Cela peut provoquer un incendie.
- Ouvrez la grille avant.
- Retirez la vis fi xant le couvercle du connecteur.
- Faire passer le câble de montage par l'arrière de l'unité intérieure et connecter le câble de montage aux bornes. (Reportez-vous à l'image ci-dessous)
- Chaque fi l est étiqueté avec le numéro du terminal correspondant.
- Passez l'autre extrémité du câble à travers le trou de 65mm du mur.
- Fermer le couvercle du connecteur en serrant la vis avec précaution.
- Fermez la grille avant.
- Retirez le couvercle du bornier sur le côté de l'unité extérieure.
- Connecter les câbles aux bornes comme dans l'image.
- Chaque fi l est étiqueté avec le numéro du terminal correspondant.
Unité intérieure
Unité intérieure
Unité extérieure
• La fi n du fi l doit être circulaire.
• Le terminal circulaire doit également aller de pair avec la taille de vis dans la borne noire.
- Après avoir connecté les câbles, assurez-vous que les numéros de bornes sur l'unité intérieure / extérieure correspondent.
- Les vis sur le bloc terminal ne doivent pas être dévissées avec le couple de moins de 12kgf • cm.
-
Branchez le conducteur de terre aux bornes de terre.
-
Fermer le couvercle du bornier en serrant la vis avec précaution.
NOTE
- Pour la Russie et l'Europe, consultez les autorités d'approvisionnement afi n de déterminer l'impédance du système d'approvisionnement avant l'installation.
AVERTISSEMENT
- Connectez les fi Is fermement afi n qu'ils ne puissent pas être retirés facilement. (Si les fi Is sont desserrés, ils pourraient causer un surmenage).
• Raccorder les fi ls selon les codes de couleur, se référant au schéma de câblage.
- Le câble d'alimentation et le câble d'interconnexion devraient être sélectionnés en fonction de la spécification de la page 32.
Installation et raccordement du tuyau de montage de l'unité intérieure
Relier les unités intérieure et extérieure avec les tuyaux en cuivre fourni par le biais de raccords évasés. Utiliser uniquement des tuyaux de réfrigération de qualité sans soudure, (type Cu DHP conformément a ISO1337), dégraissés et désoxydé, adapté a des pressions de fonctionnement d'au moins 4200 kPa et pour la pression d'éclatement d'au moins 20700 kPa. Les sanitaires de type tuyaux en cuivre ne doivent en aucun cas être utilisés.
Il y a 2 tuyaux réfrigérant de diamètres différents :
- Le plus petit est pour le liquide réfrigérant
- Le plus grand est pour le gaz réfrigérant.
Un tuyau court est déjà monté sur le climatiseur. Vous devrez peut-être prolonger le tuyau en utilisant le tuyau de montage (en option).
La procédure de connexion pour le tuyau réfrigérant varie en fonction de la position de sortie du tuyau face au mur:
• Droite (A)
• Gauche (B)
- Dessous (C)
• Derrière
- Découpez le cas échéant la pièce knock-out (A, B, C) à l'arrière de l'unité intérieure à moins que vous raccordiez le tuyau directement à partir de l'arrière.
- Lisser les bords coupés.
- Enlevez les capuchons de protection des tuyaux et raccorder le tuyau d'assemblage pour chaque tuyau. D'abord, serrer les écrous avec les mains, puis avec une clé dynamométrique en appliquant le couple qui suit:
| Diamètre extérieur Torque (kgf·cm) |
| 6,35 mm 140 170 |
| 9,52 mm 250 280 |
| 12,70 mm 380 420 |
| 15,88 mm 440 480 |
| 19,05 mm 990 1210 |
| 22,23 mm 990 1210 |
- Si vous souhaitez prolonger ou raccourcir les tuyaux, reportez-vous à la page 35 \~ 36.
- Coupez le reste de la mousse isolante.
- Si nécessaire, plier le tuyau pour ajuster le fond de l'unité intérieure. Retirez-le ensuite à travers le trou approprié.
▶ Le tuyau ne doit rien projeter de l'arrière de l'unité intérieure.
▶ Le rayon de courbure doit être de 100 mm ou plus.
- Faire passer le tuyau par le trou dans le mur.
- Pour plus de détails sur la façon de se connecter à l'unité extérieure et de purger l'air, se reporter à la page 38 \~ 40.
- Le tuyau sera isolé et fixé de façon permanente dans sa position après avoir terminé l'installation et le test de fuite de gaz. Pour plus de détails, se référer à la page 41\~42.
- Serrez l'écrou évasé avec une clé dynamométrique selon la méthode spécifiée. Si l'écrou évasé est trop serré, la torche peut se briser et provoquer des fuites de gaz réfrigérant.
- NE PAS MURER LE RACCORD DU TUYAU!
Toutes les connexions tuyau réfrigérant doivent être facilement accessibles et utilisable.
Purge de l'unité interne
L'unité intérieure est alimentée en gaz inerte. (azote)
Avant d'installer l'appareil, vérifiez si le débit d'azote gazeux s'écoule de l'unité interne.
Si c'est le cas, NE PAS INSTALLER l'unité puisqu'une fuite pourrait être à l'intérieur de l'unité intérieure.

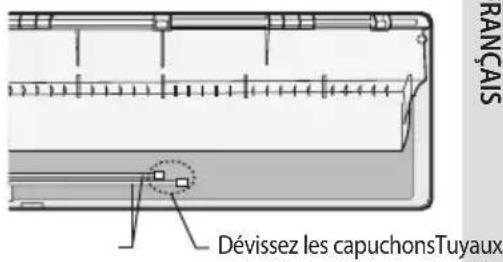

- Dévissez les capuchons à l'extrémité de chaque tuyau.
▶ Tous les gaz inerte surmènent l'unité intérieure.
- Pour éviter à la saleté ou aux substances étrangères de pénétrer dans les tuyaux lors de l'installation, retirer les capuchons QU'UNE FOIS étant prêt à raccorder les tuyaux.
- L'air restant dans le cycle de réfrigération et contenant de l'humidité, peut provoquer des dysfonctionnements sur le compresseur.
- Toujours contacter le centre de service ou un organisme professionnel d'installation pour installer le produit.
Coupure ou prolongation des tuyaux
La longueur du tuyau peut être :
• Extension : voir tableau page 28
• Raccourcir jusqu'a : Voir page 28
Si vous avez besoin d'un tuyau de plus de 5 mètres :
- Vous devez étendre le câble de montage.
-
Vous devez ajouter du réfrigérant pour les tuyaux, sinon l'unité intérieure peut geler.
-
Assurez-vous que vous avez tous les outils nécessaires (coupe-tuyau, alésoir, outil à évaser et support de tuyau).
- Si vous voulez raccourcir le tuyau, coupez-le en utilisant un coupe-tuyau, en s'assurant que le bord de coupe reste à 90° avec le côté du tube (voir ci-dessous des exemples corrects et incorrects de bords de coupe).
- Pour éviter une fuite de gaz, enlever à l'aide d'un pressoir, toutes les bavures aux bords de coupe du tuyau.
- Couvrir les tuyaux de descente tout en enlevant les bavures pour s'assurer que celles-ci ne se retrouvent pas dans le tuyau.

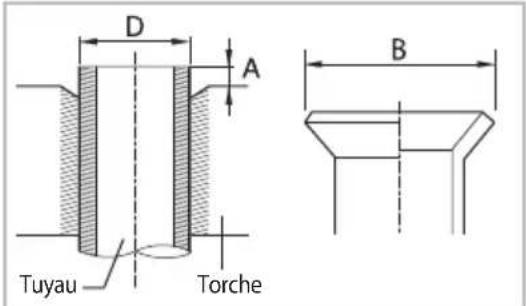

- Mettre avec précaution un écrou évasé dans le tuyau et modifier l'arrondi.
| Diamètre extérieur (D) | Profondeur (A) Taille du Torchage (B) |
| 6,35 mm 1,3 mm | 9,0 mm |
| 9,52 mm 1,8 mm | 13,0 mm |
| 12,70 mm 2,0 mm | 16,2 mm |
| 15,88 mm 2,2 mm | 19,3 mm |
| 19,05 mm 2,2 mm | 22,5 mm |
| 22,23 mm 2,2 mm | 25,7 mm |
Coupure ou prolongation des tuyaux
- Vérifiez si vous évasé le tuyau correctement (voir ci-dessous des exemples de tuyaux évasée de manière incorrecte).
Correct
Incliné
Surface
Endommagés
Fissuré
Epaisseur
inégale
- Aligner les tubes pour les connecter facilement. D'abord, serrer les écrous évasés avec les mains, puis avec une clé dynamométrique en appliquant le couple qui suit:
| Diamètre extérieur Torque (kgf•cm) |
| ø6,35 mm 140~170 |
| ø9,52 mm 250~280 |
| ø12,70 mm 380~420 |
| ø15,88 mm 440~480 |
| ø19,05 mm 990~1210 |
| ø22,23 mm 990~1210 |
- Un serrage excessif peut causer des fuites de gaz. En cas de brasage de tuyau, le gaz d'azote doit être soufflé dans le tuyau (50 Pa). Le joint doit être accessible et utilisable.
- Pour plus de détails sur la façon de se connecter a l'unité extérieure et de purger l'air, se reporter à la page 38 \~ 40.
- Serrez l'écrou évasé avec une clé dynamométrique selon la méthode spécifiée. Si l'écrou évasé est trop serré, la torche peut se briser et provoquer des fuites de gaz réfrigérant.
Installation et raccordement du tuyau d'évacuation de l'unité intérieure
Lors de l'installation du tuyau d'évacuation pour l'unité intérieure, vérifier si l'évacuation des condensats est adéquate. En passant le tuyau d'évacuation a travers le trou de 65-mm percé dans le mur, vérifier les points suivants :
Le tuyau d'évacuation ne doit PAS se pencher vers le haut.
L'extrémité du tuyau de vidange ne doit PAS être placée sous l'eau.
Gardez une distance d'au moins 5cm entre la fin du tuyau d'évacuation et le sol.
Ne placez pas l'extrémité du tuyau d'évacuation dans un creux.
Le tuyau d'évacuation ne doit PAS être courbé.
Installation du tuyau d'évacuation

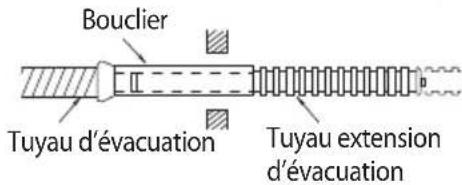

- Si nécessaire, connecter le tuyau extension d'évacuation de 2 mètres au tuyau d'évacuation.
- Si vous utilisez le tuyau extension d'évacuation, isoler l'intérieur du tuyau extension d'évacuation avec un bouclier.
- Fixer le tuyau d'évacuation dans 1 des 2 trous du tuyau d'évacuation, puis fixer hermétiquement l'extrémité du tuyau d'évacuation avec une pince.
- Si vous n'utilisez pas d'autres trous de tuyaux d'évacuation, bloquer-le avec un bouchon en caoutchouc.
- Lors de l'extension du tuyau de vidange, maintenez la fin du tuyau de vidange et le tuyau étendu, faire pivoter et insérer le tuyau de vidange dans le tuyau étendue de 15 \~ 20 mm. Assurez-vous que les deux tuyaux sont bien raccordés, il n'y doit pas être de fuite d'eau.

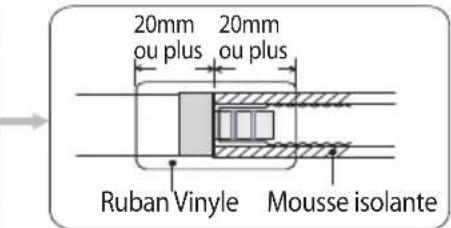

- Raccorder le tuyau de vidange après l'utilisation de mousse isolante pour envelopper
le tuyau étendue. Ensuite, utilisez un ruban en vinyle pour envelopper les deux côtés du raccordement de 20mm.
- Faites passer le tuyau d'évacuation dans le tuyau réfrigérant, en gardant le tuyau d'évacuation étanche
- Faire passer le tuyau d'évacuation par le trou dans le mur. Vérifiez s'il s'incline vers le bas comme dans l'image.
- En utilisant la méthode du drainage naturel, vérifiez que le drainage soit normal.
- Le tuyau sera isolé et fixé de façon permanente dans sa position après avoir terminé l'installation et le test de fuite de gaz. Pour plus de détails, se référer a la page 41\~42.
- Assurez-vous que la direction d'installation du tuyau d'évacuation est correcte. Une installation inappropriée peut provoquer une fuite d'eau.
- Si le tuyau d'évacuation passe à l'intérieur de la pièce, isolez-le pour que les gouttes de condensation n'endommagent pas les meubles ou les planchers.
- NE PAS MURER LE TUYAU D'EVACUATION ! Toutes les connexions de tuyau d'évacuation doivent être facilement accessibles et utilisable.
Changement de direction du tuyau d'évacuation
Changer le sens que si nécessaire.
- Retirez le capuchon de caoutchouc avec la pince.
- Détachez le tuyau d'évacuation en le tirant et en tournant à gauche.

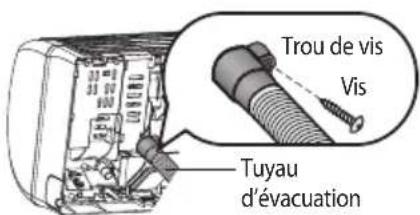

- Insérez le tuyau d'évacuation en le fixant avec la vis dans la rainure du tuyau d'évacuation et de la sortie égouttoir.
- Fixez le capuchon en caoutchouc avec un tournevis en le tournant vers la droite jusqu'à ce qu'il se fixe à l'extrémité de la gorge.
- Vérifier l'étanchéité des deux côtés de la sortie d'évacuation.
Verser l'eau dans le sens de la flèche.
* Direction de l'eau drainée
- Assurez-vous que l'unité intérieure est en position verticale lorsque vous versez de l'eau pour vérifier les fuites. Assurez-vous que l'eau ne déborde pas sur la partie électrique.
Installation et raccordement du tuyau d'évacuation de l'unité extérieur
Malgré le chauffage, la glace peut s'accumuler. Au cours du processus de dégivrage, vérifier si l'évacuation des condensats est adéquate. Pour un drainage adéquat, procédez comme suit :
- Insérez le bouchon de vidange dans le trou d'évacuation sur la face inférieure de l'unité extérieure.
Pour éviter le contact du bouchon de vidange avec le sol, sécuriser l'écart entre le sol et la surface inférieure de l'unité extérieure.
- Branchez un tuyau d'évacuation pour le bouchon de vidange.
- Veiller à ce que la condensation de drainage soit adéquate.
Dans les zones à fortes chutes de neige, la neige entassée pourrait bloquer l'entrée d'air.
Pour éviter un tel incident, installer un cadre plus élevé que les chutes de neige estimée. En outre, installer une hotte à neige pour éviter a la neige de s'accumuler sur l'unité extérieure.
Purge des tuyaux raccordés
Si vous utilisez un climatiseur de type multiple, effectuer l'installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure.
L'unité extérieure est chargée avec suffisamment de réfrigérant R-410A. Ne pas rejeter dans l'atmosphère R-410A: C'est un gaz à effet de serre fluorés, couverts par le Protocole de Kyoto, avec un potentiel de réchauffement planétaire (PRP) = 2088. Vous devriez purger l'air dans l'unité intérieure et dans le tuyau. L'air restant dans les tuyaux de réfrigérant affecte le compresseur. Ceci peut entraîner une réduction de la capacité de refroidissement et de dysfonctionnement. Le réfrigérant purgeant l'air n'est pas chargé dans l'unité extérieure. Utilisez la pompe à vide comme dans l'image.
Lors de l'installation, assurez-vous qu'il n'y a pas de fuite. Lors de la récupération du réfrigérant, mettre au sol le compresseur avant de retirer le tuyau de raccordement. Si le tuyau de réfrigérant n'est pas correctement connecté et que le compresseur fonctionne avec la vanne de service ouverte, le tuyau aspirera l'air et provoquera une pression anormalement élevé à l'intérieur du cycle du réfrigérant. Ceci peut provoquer une explosion et des blessures.
-
Connectez chaque tuyau à la vanne appropriée sur l'unité extérieure et serrer l'écrou évasé.
-
D'abord, serrer les écrous évasés avec les mains, puis avec une clé dynamométrique tout en appliquant le couple suivant :
Un serrage excessif peut causer des fuites de gaz.
Effectuez le branchement électrique et laisser le système en "stand by". Ne pas mettre en marche le système !Cela est nécessaire pour une meilleure utilisation à vide (en position OUVERT de l'Expansion Valve Electronique - EEV -).

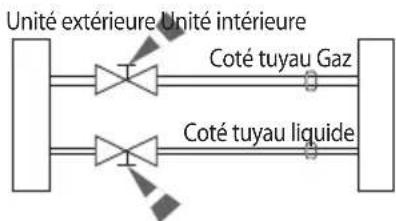

| Diamètre extérieur | Torque (kgf•cm) |
| ø6,35 mm 140~170 |
| ø9,52 mm 250~280 |
| ø12,70 mm 380~420 |
| ø15,88 mm 440~480 |
| ø19,05 mm 990~1210 |
| ø22,23 mm 990~1210 |
-
Connectez le tuyau de remplissage de la partie basse pression du manomètre à un port de service du gaz comme dans l'image.
-
Ouvrir le robinet du côté basse pression du manomètre dans le sens antihoraire.
-
Purger l'air dans les tuyaux connectés à l'aide de la pompe à vide pendant environ 15 minutes.
▶ Assurez-vous que le manomètre indique-0.1MPa (-76cmHg) après environ 10 minutes.
Cette procédure est très importante pour éviter des fuites de gaz.
▶ Fermer le robinet du côté basse pression du manomètre dans le sens antihoraire.
▶ Eteignez la pompe à vide.
▶ Vérifiez pendant 2 minutes s'il y a un changement de pression.
Retirez le tuyau du côté basse pression du collecteur manométrique.
-
Poser un bouchon valve de liquide et un port de service du gaz en position ouverte.
-
Monter la tige de valve écrous et le capuchon du port de service de la vanne, et les serrer au couple de 183kgf cm avec une clé dynamométrique.
-
Vérifier la présence d'une éventuelle fuite de gaz avec une attention particulière pour les noix tige de la vanne 3-voies et le bouchon de la voie de service (voir page 41).
-
Poser un bouchon valve de liquide et un port de service du gaz en position ouverte.
- Monter la tige de valve écrous et le capuchon du port de service de la vanne, et les serrer au couple de 183kgf cm avec une clé dynamométrique.
- Vérifier la présence d'une éventuelle fuite de gaz avec une attention particulière pour les noix tige de la vanne 3-voies et le bouchon de la voie de service (voir page 41).
Collecteur manométrique
Ajout de Réfrigérant
Ajouter une charge de réfrigérant selon le tableau ci-dessous :
Si vous utilisez un tuyau de plus de 5m,
'A' g réfrigérant R-410A doit être ajouté pour chaque mètre supplémentaire.
Si vous utilisez un tuyau de moins de 5m,
Le temps de purge est normal.
Reportez-vous au manuel de réparation pour plus de détails.
| Modèle A | |
| **09/12** | 15 |
| **18/24** | 25 |
- L'air restant dans le cycle de réfrigération et contenant de l'humidité, peut provoquer des dysfonctionnements sur le compresseur.
- Toujours contacter le centre de service ou un organisme professionnel d'installation pour installer le produit.
Purge des tuyaux raccordés
Ce produit contient des gaz fluorés à effet de serre couverts par le Protocole de Kyoto.
Ne pas émettre de gaz dans l'atmosphère.
- Veuillez remplir avec de l'encre indélébile,
▶ ① L'usine réfrigérante charge du produit,
▶ ② la quantité de réfrigérant chargée dans le domaine et
▶ ①+ ② la charge totale de réfrigérant sur l'étiquette charge de réfrigérant fournie avec le produit.
a. L'usine réfrigérante charge du produit, Voir plaque nom de l'unité
b. Quantité supplémentaires de réfrigérant chargé dans le domaine (voir les informations ci-dessus pour la reconstitution de la quantité de réfrigérant.)
c. Charge totale réfrigérant
d. Réfrigérant cylindre et collecteur de chargement
| Type de réfrigérant Valeur PRP |
| R-410A 2088 | |
* PRP=Potentiel de réchauffement de la planète
- L'étiquette remplis doit être apposée à proximité du port de recharge du produit (par exemple sur l'intérieur du couvercle de soupape d'arrêt).
Charger le réfrigérant liquide en utilisant un tuyau de liquide
R-410A est un réfrigérant de type mixte. Ceci est nécessaire pour la recharge dans de bonnes conditions pour le liquide. Suivez les instructions ci-dessous, lors de la recharge de réfrigérant du cylindre réfrigérant de l'équipement.
- Avant de recharger, vérifiez si le cylindre possède ou non un siphon. Il y a deux manières de recharger le réfrigérant.
Cylindre avec siphon
Remplissez le réfrigérant à la verticale du cylindre.
Cylindre sans siphon
Remplissez le réfrigérant en retournant le cylindre vers le bas.
- Si le réfrigérant R-410A est chargé de gaz, la composition de la charge de réfrigérant change et les caractéristiques de l'équipement varient.
- Utiliser une balance électronique au cours de l'opération de mesure de la quantité de réfrigérant ajouté. Si le cylindre ne possède pas de siphon, le renverser.
Réalisation des essais de fuite de gaz
Si vous utilisez un climatiseur de type multiple, effectuer l'installation comme décrit dans le manuel d'installation fourni avec l'unité extérieure.
Assurez-vous de vérifier les fuites de gaz avant de terminer le processus d'installation (raccordement du tuyau flexible d'assemblage et entre les unités intérieure et extérieure, isolation des câbles, tuyaux et tubes, et fixation de l'unité intérieure à la plaque de montage).
Pour vérifier les fuites de gaz sur l'unité extérieure,
Vérifiez la vanne A et B en utilisant un détecteur de fuite.
Pour vérifier les fuites de gaz sur l'unité intérieure,
Vérifiez l'écrou évasé C et D en utilisant un détecteur de fuite.
Test de fuite avec de l'azote (avant ouverture des vannes).
Afin de détecter les fuites de réfrigérant de base et avant de recréer le vide et la recirculation des R-410A, l'installateur se montrera responsable en faisant pression sur l'ensemble du système avec de l'azote (en utilisant un cylindre avec réducteur de pression) à une pression supérieure à 40 bar (eff.).
Test de fuite avec de l'azote (après ouverture des vannes)
Avant ouverture des vannes, déchargez tout l'azote du système et créez un vide en fonction de la page 38 \~ 40. Après ouverture des vannes, vérifiez les fuites de contrôle en utilisant un détecteur de fuite réfrigérant.
Pomper en bas (avant de débrancher les raccordements réfrigérant pour la réparation unité, enlèvement ou élimination)
La pompe en bas est une opération destinée à recueillir tous les réfrigérant dans le système de l'unité extérieure. Cette opération doit être effectuée avant de débrancher la tuyauterie du réfrigérant afin d'éviter les pertes de réfrigérant dans l'atmosphère.
▶ Fermez la vanne de liquide avec la clé Allen.
▶ Allumez le système de refroidissement avec le ventilateur fonctionnant à vitesse élevée (le compresseur commencera immédiatement, à condition que 3 minutes se soient écoulées depuis le dernier arrêt).
▶ Après 2 minutes de fonctionnement, fermer la vanne d'aspiration avec la même clé.
▶ Eteignez le système et mettez le commutateur de secteur hors tension.
Déconnectez le tube. Après déconnexion, protéger de la poussière les vannes et les extrémités des tuyaux.
▶ Le compresseur peut être endommagé s'il s'exécute à une pression d'aspiration négative.
Fixation en place de l'unité intérieure
Effectuer les travaux suivants sur la zone où le test de fuite de gaz a été fait au préalable.
Après avoir vérifié les fuites de gaz dans le système, isoler le conduit, le tuyau et les câbles. Ensuite, placez l'unité intérieure sur la plaque d'installation.
- Afin d'éviter des problèmes de condensation, enrouler l'isolation en mousse (comme illustré sur la figure) sur une partie sans isolation à l'extrémité des tuyaux.
- Enroulez le tuyau, le câble de montage et le tuyau d'évacuation avec du ruban adhésif.
- Placez avec soin le faisceau (le câble assemblage de tuyaux, et le tuyau d'évacuation) dans la partie inférieure de l'unité intérieure afin de ne rien projeter de l'arrière de l'unité intérieure.
- Accrochez l'unité intérieure à la plaque d'installation et déplacer l'appareil vers la droite et vers la gauche jusqu'à ce qu'il soit bien en place.
Assurez-vous que le tuyau ne bouge pas lorsque vous installez l'unité intérieure sur une plaque d'installation.
- Enrouler le reste du tuyau avec du ruban adhésif.
- Fixez le tuyau au mur par des colliers (en option).
Fixation en place de l'unité extérieure
Installez l'unité extérieure de niveau sur une base stable pour éviter le bruit et les vibrations, en particulier lorsque l'installation de l'unité se fait à proximité d'un voisin.
Si vous installez l'unité extérieure dans un endroit exposé à de forts vents ou en hauteur, fixer-le sur un support approprié (mur ou sol).
- Placez l'unité extérieure, comme indiqué sur le dessus de l'appareil, pour permettre l'évacuation correcte de l'air.
- Fixer l'unité extérieure de niveau sur un support approprié en utilisant des boulons d'ancrage.
- Si l'unité extérieure est exposée à des vents forts, installer autour d'elle des plaques de blindage de telle sorte que le ventilateur puisse fonctionner correctement.
- Sécuriser la butée en caoutchouc pour éviter le bruit et les vibrations.
| Modèle X Y | | |
| AR09/12*GGM* | 538 | 290 |
| AR09/12*DGM*AR09/12*KGM* | 612 | 317 |
| AJ040/050** |
| AR18/24FSFP* | 660 | 340 |
| AJ052/060/070/080** |
| AJ100** | 620 | 360 |
L'unité extérieure installée sur le mur dans une étagère
- S'assurer que le mur sera en mesure de suspendre le poids de l'étagère et de l'unité extérieure.
• Installer l'étagère autant que possible près de la colonne.
- Installez l'œillet approprié afin de réduire le bruit et les vibrations résiduelles transmises par l'unité extérieure a travers le mur.
Conçu pour couper les vibrations résiduelles de l'unité extérieure sur une grille. (Non fourni avec le produit)
Conçu en caoutchouc souple pour couper les vibrations à partir de l'étagère sur le mur. (Non fourni avec le produit)
Vérification finale et essai de fonctionnement
Pour terminer l'installation, effectuez les vérifications et les essais suivants pour s'assurer le bon fonctionnement du climatiseur. Vérifiez les points suivants:
• Résistance du site d'installation
• L'étanchéité du raccord de tuyau pour détecter les fuites de gaz
- Connexion des câbles électriques
- Isolation résistante à la chaleur du tuyau.
- Drainage
• Relier le fil de mise à la terre
- Bon fonctionnement (suivez les étapes ci-dessous)

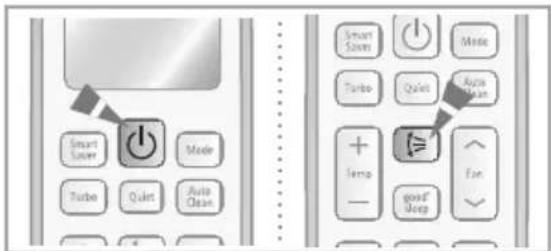

- Appuyer sur la touché Power ⏻ et vérifiez les points suivants:
▶ L'indicateur sur l'unité intérieure s'allume.
▶ La lame d'air ouverte et le ventilateur se prépare pour l'opération.
- Appuyer sur la touche Mode pour sélectionner le mode Cool ou Heat.
▶ En mode Cool, utilisez Temp + ou - pour régler la température à 16 °C.
▶ En mode Heat, utilisez Temp + ou - pour régler la température a 30 °C.
- Environ 3 à 5 minutes après, l'unité extérieure va commencer à fonctionner et le l'air froid ou l'air chaud va souffler.
- Après 12 minutes de l'état stationnaire, vérifier l'unité de traitement de l'air intérieur.
Mode Cool (vérifier unité intérieure) → Température de l'air d'admission. - Température de sortie d'air : À partir de 10 °K à 12 °K (T delta indicatif)
Mode Heat (vérifier unité intérieure) → Température de l'air de sortie. - Température de l'air d'admission: De 11 °K à 14 °K (T delta indicatif)
En mode chauffage, le moteur du ventilateur intérieur peut rester hors tension pour éviter l'air froid soufflé dans un espace climatisé.
- Appuyer sur la touché Air swing (≥) et vérifiez les points suivants:
Les lames d'air fonctionnent correctement.
- Appuyer sur la touché Power ⏻ pour arrêter l'opération.
- Lorsque vous avez terminé l'installation avec succès, garder ce manuel de l'utilisateur dans un endroit pratique et sécurisé.
Procédure pompe en bas (lors du retrait du produit)
- Mettez le climatiseur et sélectionner le mode Cool et faire fonctionner le compresseur pendant 3 minutes.
- Libérer les bouchons de valve Haut et côté Basse pression.
- Utilisez la clé L pour fermer la vanne sur le côté haute pression.
- Environ 2 minutes après, fermer la valve sur le côté basse pression.
- Arrêter le fonctionnement du climatiseur.
- Déconnecter les tuyaux.
Articles à préparer
(compresseur et ruban isolant doivent être préparés par un technicien professionnel.)
| Outils | Pince à sertir | Manchon de connexion (mm) | Ruban Isolant | Gaine phermo rétractable (mm) |
| Caractéristique MH-14 20x∅7,0(HxOD) | Largeur 18mm 50x∅8,0(LxOD) | | |
| Forme | | | | |
- Comme le montre la figure, dénuder le câble d'alimentation.
- Dénuder le fil sur 20 mm sur la gaine déjà installée.
- Après avoir dénuder le câble d'alimentation gainé, vous pouvez insérer une gaine phermo rétractable.
-
Insérer les deux côtés du fil conducteur du câble d'alimentation dans le manchon de raccordement (ou cosse à sertir)
-

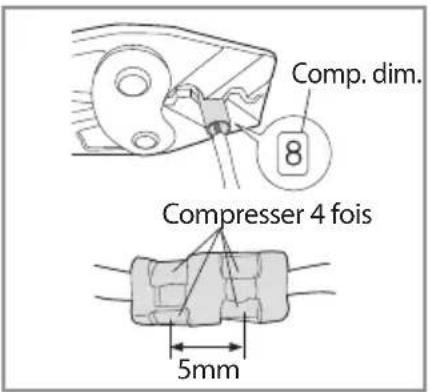

En utilisant un compresseur, compressor les deux points et retournez-le et compressor deux autres points au même endroit.
-
La dimension de compression devrait être 8,0.
-
Après l'avoir compressé, tirez les deux côtés du fil pour vous assurer qu'il est fermement enfoncé.
-
Enveloppez -le avec du ruban isolant à deux reprises et mettez en place votre gaine phermo rétractable au centre du ruban isolant.
- Appliquez de la chaleur sur la gaine phermo rétractable pour la contracter.
- Après la contraction de la gaine terminée, enveloppez-la avec le ruban isolant pour finir.
- Dans le cas d'une l'extension du câble électrique, veuillez NE PAS utiliser une prise ronde plate.
- Les connexions qui ne seront pas correctement terminées peuvent entraîner un choc électrique ou un incendie.
Installation sous PCB (Optionnel)
Seulement pour un modèle de type multiple
(Télécommande filaire, télécommande centrale etc)
- Coupez l'alimentation et enlever le panneau frontal de l'unité intérieure.
- Enlever le couvercle de PCB.
- Fixer le circuit imprimé sous le côté droit du cadre du Groupe spécial.
- Trouver le fil de PCB, et connecter le fil au Sub PCB comme indiqué sur l'image.
- Reliez le fil (télécommande, central de la télécommande etc) au PCB Sub.
- Monter le panneau avant.
• Le sous PCB est équipé pour être contrôlé par la télécommande filaire et un contrôleur central.
