DA12RF - Interphone ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone audio RF numérique
Marque	Elro
Modèle	DA12RF
Dimensions du poste extérieur	140 x 66 x 51 mm
Dimensions du boîtier de connexion	118 x 72 x 58 mm
Dimensions du récepteur intérieur	212 x 95 x 64 mm
Alimentation poste extérieur (entrée)	220-240 V AC, 50/60 Hz
Alimentation poste extérieur (sortie)	12 V DC, 1000 mA
Alimentation récepteur intérieur (entrée)	220-240 V AC, 50/60 Hz
Alimentation récepteur intérieur (sortie)	12 V DC, 1100 mA
Fréquence de transmission	2,4 GHz
Portée sans fil extérieure	Jusqu'à 150 m
Portée sans fil intérieure	Environ 30-50 m selon l'environnement
Température d'utilisation (poste extérieur)	-10°C à +50°C
Fonctions principales	Communication bidirectionnelle, déverrouillage de porte, réglage du volume (MIN/MAX)
Entretien et nettoyage	Nettoyer avec un chiffon doux, sans détergent ni solvant
Sécurité	Ne pas exposer à l'humidité, aux températures élevées, ni à la lumière directe du soleil ; ne pas toucher avec les mains mouillées
Contenu de l'emballage	Poste extérieur, boîtier de connexion, récepteur intérieur, protection anti-pluie, supports de montage, chevilles, vis, adaptateurs secteur, câbles, manuel d'utilisation
Options supplémentaires	Verrou électrique (câble 2x1,0 mm² non fourni)

FOIRE AUX QUESTIONS - DA12RF ELRO

Comment installer le poste extérieur ?

Fixez la protection anti-pluie au mur à une hauteur de 1,35 à 1,70 m, passez le câble de connexion dans le trou rectangulaire, puis vissez le poste extérieur sur la protection en utilisant les vis et chevilles fournies. Retirez les capuchons en silicone avant de visser et refermez les trous avec les bouchons.

Comment connecter le boîtier de connexion ?

Faites un trou dans le mur et insérez une cheville avec une vis. Branchez le câble à 6 fils du poste extérieur dans le connecteur correspondant du boîtier, ainsi que le câble de l'adaptateur. Pour un verrou électrique, câblez un câble 2x1,0 mm² sur les ports à vis. Accrochez le boîtier et fixez-le avec deux vis supplémentaires. Branchez l'adaptateur secteur.

Comment installer le récepteur intérieur ?

Utilisez le support en plastique pour marquer les trous de perçage au mur. Fixez le support avec chevilles et vis. Branchez le câble d'alimentation du récepteur dans l'unité, accrochez-le sur le support, puis branchez l'adaptateur dans une prise murale.

Quelle est la portée sans fil de l'interphone ?

En extérieur, la portée est jusqu'à 150 mètres. À l'intérieur, elle est d'environ 30 à 50 mètres selon l'environnement et les obstacles.

Comment régler le volume du récepteur intérieur ?

Utilisez le petit bouton haut/bas situé sur la boîte du récepteur pour ajuster le volume entre MIN et MAX.

Comment utiliser le déverrouillage de porte ?

Après avoir reçu un visiteur, appuyez sur le bouton de déverrouillage de porte sur le récepteur intérieur pour actionner le verrou électrique optionnel. Assurez-vous que le verrou est correctement câblé au boîtier de connexion.

Que faire si l'image est floue ou coupée ?

Les interférences radio, comme le passage de véhicules, peuvent temporairement perturber l'image. Assurez-vous que le poste extérieur n'est pas exposé à la lumière directe du soleil et qu'il n'y a pas d'obstacles métalliques entre les unités.

Comment nettoyer l'interphone ?

Nettoyez la caméra et l'écran avec un chiffon doux et sec. N'utilisez pas de détergent, diluant, liquide volatil ou corrosif.

Quelles sont les précautions de sécurité importantes ?

Maintenez le récepteur intérieur à l'écart des températures élevées, de l'humidité et des sources d'interférences (téléviseurs). Ne touchez pas l'appareil avec les mains mouillées, évitez les chocs et n'exposez pas la caméra au soleil direct.

Comment recycler le produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de tri agréé pour un recyclage sûr, conformément au symbole WEEE.

MODE D'EMPLOI DA12RF ELRO

Recyclage et mise au rebut: Le symbole WEEE (a) signifie que ce produit ne doivent pas être jeté avec les ordures. Une fois le produit arrivée en fin de vie, déposez-la au centre de tri le plus proche de chez vous, où elle sera mise au rebut ou recyclée en toute sécurité. Protéger l'environnement, la santé des personnes et des ressources naturelles! Veuillez lire attentivement le manuel (b) avant utilisation et le conserver à un endroit sûr.

ELRO Europe | www.elro.eu

Postbus 9607 - Box E800

1006 GC Amsterdam - The Netherlands

Système numérique d'interphone vidéo

Félicitations pour votre nouvel interphone de porte ELRO, avec transmission par fréquence radio sans fil depuis le poste extérieur via la boîte de connexion intérieure au récepteur à l'intérieur, la protection contre la pluie extérieure et au récepteur de la porte avec option de communication bidirectionnelle et de verrouillage de porte.

Nous voulons que vous appréciez ce produit ELRO sans avoir à lire de nombreux documents, alors ce manuel d'utilisation vous aidera à commencer, à faire fonctionner le poste extérieur et le moniteur intérieur ensemble, et à indiquer les caractéristiques les plus importantes.

Si vous avez besoin d'informations plus détaillées, vous pouvez visiter notre site Web www.elro.eu pour une assistance directe de service et plus de détails.

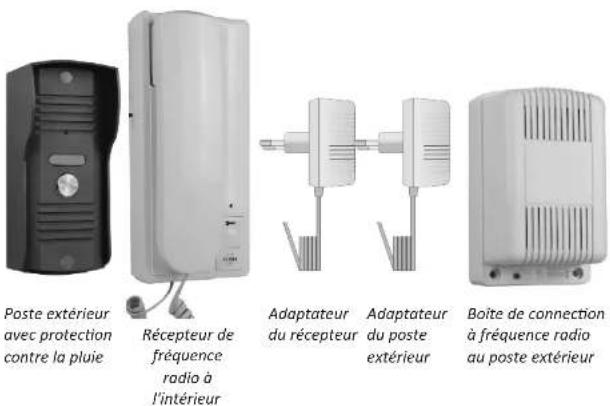

Outre les matériaux de montage (support de montage du récepteur intérieur, chevilles et vis) et le manuel d'utilisation, l'ensemble contient les pièces suivantes:

Caractéristiques

Poste extérieur

Température d'utilisation -10° - +50° C

Alimentation (entrée) 220 - 240 V AC, 50 / 60 Hz

Alimentation (sortie) 12 V DC; 1000 mA

Longueur du connecteur 110 cm

Dimensions boîte de connexion 118 x 72 x 58 mm

Dimensions poste extérieur 140 x 66 x 51 mm

Fréquence de transmission Fréquence espérée 2,4 GHz

Poste intérieur

Alimentation (entrée) 220 - 240 V AC, 50 / 60 Hz

Alimentation (sortie) 12 V DC; 1100 mA

Distance sans fil Jusqu'à 150m

Dimensions: 212 x 95 x 64 mm

Ajustment du son MIN or MAX

Instruction de sécurité

1. Maintenez le poste intérieur à l'écart des températures élevées, par exemple à proximité d'un four ou à la lumière directe du soleil, et à une humidité élevée, telle qu'une salle de bains et une serre
2. N'installez pas le poste intérieur près d'un téléviseur ou dans un endroit où le brouillage est important - les signaux du téléviseur et de l'interphone peuvent être interféré les uns avec les autres
3. Ne touchez pas l'appareil avec les mains mouillées.
4. Évitez de lancer, de faire tomber ou de frapper les postes
5. Nettoyez l'appareil photo ou l'écran avec un chiffon doux. Ne pas utiliser de détergent, diluant, liquide volatil ou corrosif
6. N'exposez pas la caméra du poste extérieur à la lumière directe du soleil
7. Utilisez le produit dans des circonstances sans obstacle et sans interférence
8. Quand une voiture ou une moto passe, l'image peut devenir floue ou être coupée en raison de l'interférence de l'onde radio

Mise en garde:

1. Pour éviter tout dommage, l'adaptateur doit être fixé au mur conformément aux instructions
2. La prise d'alimentation en tant que dispositif de déconnexion doit être pratique de fonctionner

Faire marcher l'interphone de la porte

* Vous pouvez voir que le système est prêt à être utilisé lorsque les voyants de l'unité extérieure et le boîtier de connexion ont une lumière rouge.
* Le voyant du poste de réception intérieure clignote toutes les 10 secondes pour indiquer qu'il est en marche.
* Lorsque quelqu'un sonne du poste extérieur, le récepteur intérieur sonnera et, à l'extérieur, vous entendrez un appel en attente. En soulevant le combiné du récepteur, ce son s'arrête et vous pouvez parler au visiteur extérieur.
* En appuyant sur le bouton de déverrouillage de la porte, vous pouvez actionner le verrou électrique optionnel.
* Vous pouvez sélectionner le volume de l'unité réceptrice à l'aide du petit bouton haut/bas de la boîte du récepteur. Vous pouvez changer entre le volume MIN et MAX.

Ajouter un verrouillage

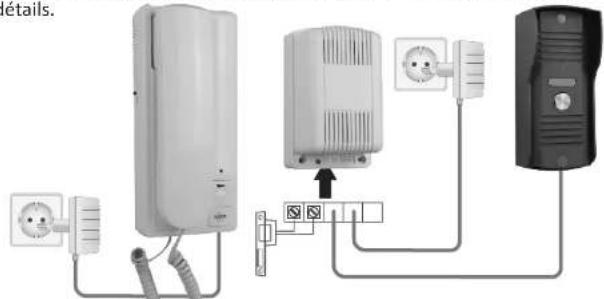

Le système peut également actionner une serrure de porte, qui sera câblée à la boîte de connexion juste derrière votre porte d'entrée. Veuillez noter que pour câbler une porte, vous aurez besoin d'un câble de 2 x 1,0 mm². Raccordez ce câble aux ports à vis, situés à l'arrière de la boîte de connexion. Voir le schéma de câblage ci-dessous pour plus de détails.

Remarque: Veuillez vérifier attentivement si vous voulez que d'autres personnes entrent dans votre maison, même si vous n'êtes pas à la maison. Cela implique certains risques dont vous devez être conscient!

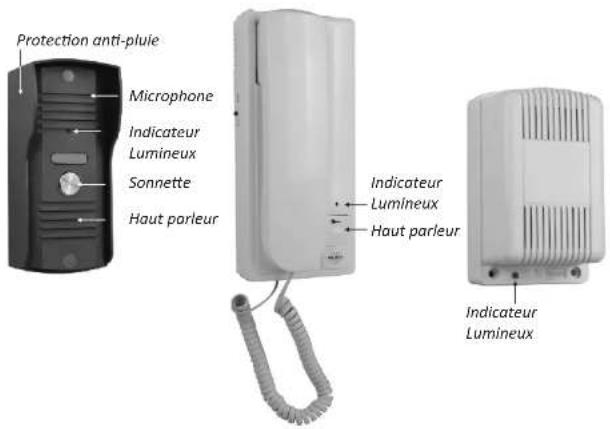

Description du produit et caractéristiques

Cet interphone audio RF ELRO vous permet de vous sentir plus en sécurité et à l'aise chez vous pour recevoir des visiteurs. Comme le récepteur intérieur et la boîte de connexion communiquent sans fil via un signal radio numérique, vous n'aurez pas à passer de fils dans votre maison. Le poste extérieur est fait de plastique dur, résistant aux intempéries, avec une protection anti-pluie pour le montage mural.

Le boîtier de connexion est placé à l'intérieur, derrière le mur extérieur, de sorte que la transmission sans fil reste à l'intérieur et ne soit pas réduite à cause du mur extérieur épais. A l'air libre, la portée est jusqu'à 150 mètres, ce qui permet environ 30-50 mètres dans la maison, en fonction de l'environnement.

Une fois que quelqu'un sonne à l'interphone, le récepteur intérieur sonne pour indiquer un visiteur. Vous pouvez immédiatement parler au visiteur et actionner le verrou électrique (facultatif).

Installation

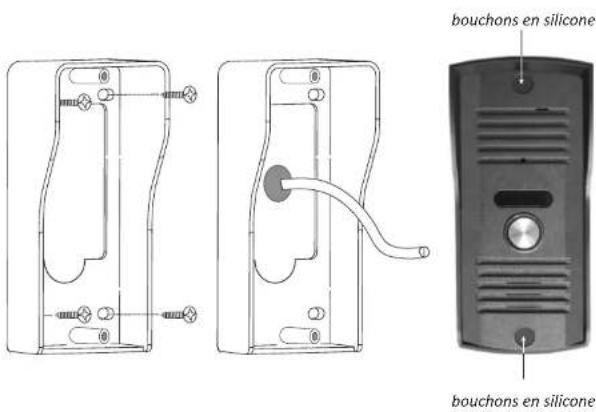

A: Montage du poste extérieur

1. Prenez la protection anti-pluie et utilisez-la pourdessiner les trous de perçage sur votre mur. Assurez-vous que vous pouvez atteindre cet endroit à l'arrière avec le câble de connexion. Nous recommandons une hauteur de montage comprise entre 1,35 et 1,70 mètres. Essayez d'éviter autant que possible la pluie directe.
2. Mettez le câble de connexion dans le trou rectangulaire de la protection anti-pluie et fixez-le à l'aide des vis et chevilles fournies avec l'ensemble.
3. Enlevez les capuchons en silicone et vissez le poste extérieur dans la protection anti-pluie avant de refermer les trous avec les bouchons en silicone.

B: Montage de la boîte de connexion du poste extérieur

1. Faites un trou dans le mur et vissez-y une vis dans une cheville
2. Branchez le câble à 6 fils du poste extérieur avec le connecteur dans la fente correspondante de la boîte de connexion et branchez également le câble de l'adaptateur d'alimentation du poste extérieur à la boîte.
3. En option, câblez un câble de 2 x 1,0 mm pour le verrou électrique sur les 2 ports à vis.
4. Accrochez la boîte de connexion au mur et fixez-le à l'avant avec 2 vis et chevilles supplémentaires
5. Branchez l'adaptateur d'alimentation dans la prise murale

C: Montage du récepteur intérieur

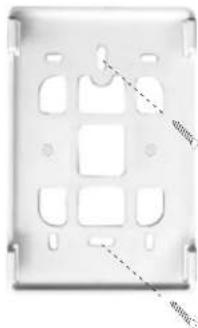

1. Utilisez le support en plastique de l'unité intérieure pour marquer les trous de perçage sur le mur et utilisez des chevilles et des vis pour le fixer sur le mur.
2. Branchez le câble de l'adaptateur d'alimentation du récepteur intérieur dans le récepteur et accrochez-le sur le support de montage.
3. Branchez l'adaptateur de l'alimentation dans une prise murale et votre système est prêt à l'emploi.
