Caractéristiques Techniques	Détecteur de mouvements infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 180°.
Alimentation	Fonctionne avec des piles ou alimentation secteur, selon le modèle.
Utilisation	Idéal pour la sécurité domestique, l'éclairage automatique et la détection d'intrusion.
Installation	Facile à installer, peut être monté au mur ou au plafond.
Maintenance	Vérifier régulièrement les piles et nettoyer le capteur pour assurer un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité en vigueur, ne présente pas de risques électriques.
Informations Générales	Produit conçu pour un usage intérieur et extérieur, résistant aux intempéries selon les spécifications.

FOIRE AUX QUESTIONS - 180 Do Züblin

Comment réinitialiser le détecteur de mouvements Züblin 180 Do ?

Pour réinitialiser le détecteur, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que le voyant LED clignote.

Pourquoi mon détecteur de mouvements Züblin 180 Do ne détecte-t-il pas les mouvements ?

Vérifiez que le détecteur n'est pas obstrué par des objets ou des meubles. Assurez-vous également que la sensibilité est correctement réglée et que l'appareil est alimenté.

Quel est le champ de détection du Züblin 180 Do ?

Le Züblin 180 Do a un champ de détection de 180 degrés et une portée maximale de 12 mètres.

Comment régler la sensibilité du détecteur de mouvements Züblin 180 Do ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé sur le côté de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité.

Le Züblin 180 Do fonctionne-t-il à l'extérieur ?

Oui, le Züblin 180 Do est conçu pour une utilisation en extérieur, mais il doit être installé dans un endroit protégé des intempéries directes.

Comment monter le détecteur de mouvements Züblin 180 Do ?

Utilisez les vis fournies pour fixer le détecteur à un mur ou à un plafond à une hauteur de 2,5 à 3 mètres pour une performance optimale.

Que faire si le voyant LED reste allumé ?

Si le voyant LED reste allumé, cela peut indiquer un problème avec l'alimentation. Vérifiez les connexions et remplacez les piles si nécessaire.

Le Züblin 180 Do est-il compatible avec d'autres systèmes d'éclairage ?

Oui, le Züblin 180 Do est compatible avec la plupart des systèmes d'éclairage, mais assurez-vous de respecter les spécifications de puissance.

Comment nettoyer le détecteur de mouvements Züblin 180 Do ?

Pour nettoyer le détecteur, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Que faire si le détecteur fonctionne de manière intermittente ?

Vérifiez la connexion électrique et assurez-vous que le détecteur n'est pas exposé à des sources de chaleur ou de mouvement qui pourraient fausser les détections.

MODE D'EMPLOI 180 Do Züblin

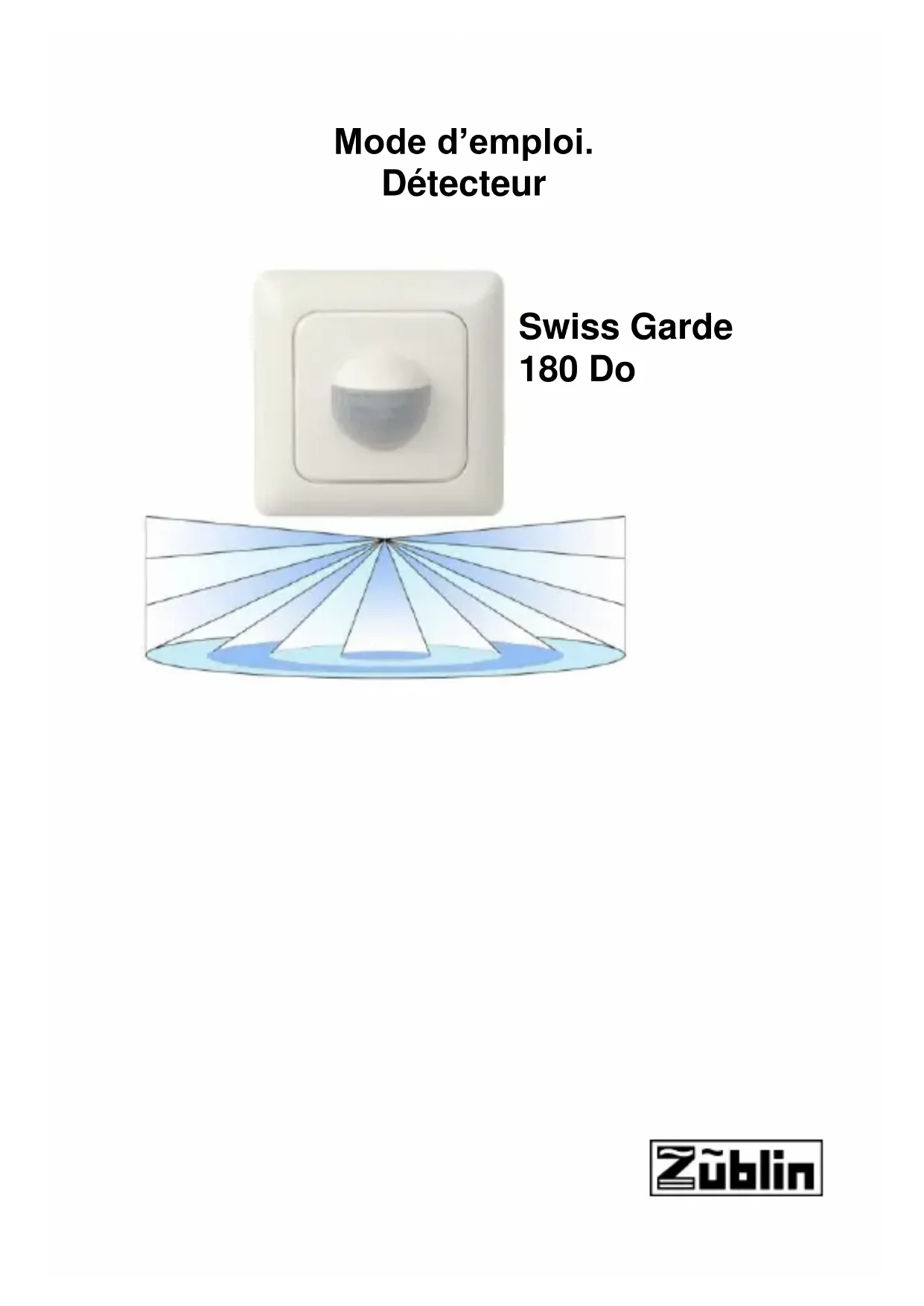

Mode d'emploi. Détector

Swiss Garde 180 Do

Important

-Avant de commencer l'installation du détecteur de mouvement, vérifiez (à l'aide d'un voltmètre) que le raccordement du réseau de 230V est hors tension!

Fonctionnement

L'interrupteur passif à infrarouge réagit au rayonnement thermique d'une source de chaleur (positive ou négative contre l'environnent) en mouvement. La lumière reliée au détecteur s'allume automatiquement dés qu'un individu s'approche de la zone surveillée. Si celui-ci sort de la zone, la lumière s'éteint après une durée régiable d'environ (Impulsion 0,7s) / 10 secondes à 12 minutes.

Installation

L'installation devrait etre realizatione a une hauteur de 1m à 2m.

Lors de la phase de test de l'appareil, la lentille doit être montée, sinon le détecteur de mouvement ne s'esteint plus!

Raccordement :

Fils de 1,5mm^2 selon les normes du pays.

Phase = L

Neutre = N

Retour = L

R = raccordement optionnel permettant de lancer la minuterie par impulsion de phase sur cette entrée.

N'utilisez pas un pouvoir avec tepoin lumineux intégré !

Si « R » reste relié à la phase, la charge sera alimentée en permanence ! (cf. schéma p11).

Après raccordement au réseau, l'appareil à besoin d'environ 1 minute jusqu'à la mise en marche! ÀpRES la mise en marche on peut ajuster les potentiamètres (ou régler par télécommande). Sans réseau il n'est pas possible de changer la valeur des potentiamètres.

Branchement des récepteurs

Des courants de démarrage élevés diminuents fortement la durée de vie du relais intégré au détecteur. Contrôlez les données techniques du constructeur des sources lumineuses à connecter de façon à ne pas surcharger le relais. Nous conseillons de connecter au maximum 3 à 4 détecteurs en parallèle. Dans le cas de cycle élevé de commutation ou de charges importantes, nous vous conseillons d'utiliser la fonction "impulsion courte" du détecteur pour commander une minuterie (ou utiliser un contacteur) qui commutera la charge afin de soulager le relais du détecteur.

Schemas de branchement

Attention

Coupez impératifement le courant avant de commencer le montage!

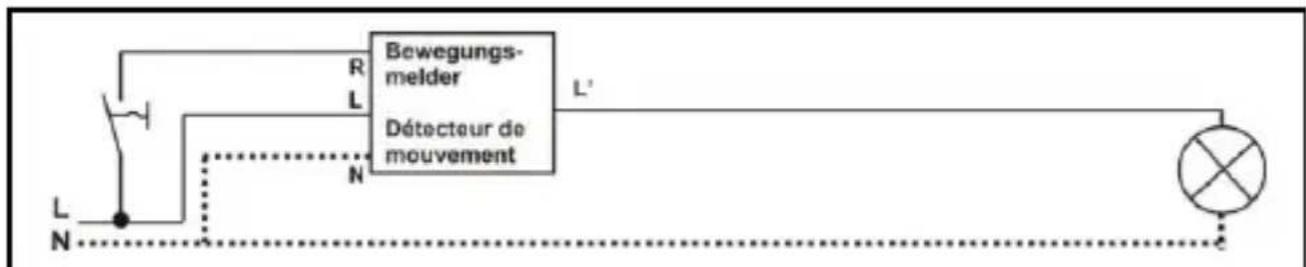

Installation standard, raccordement optionnel permettant de lancer la minuterie par impulsion de phase sur entrée « R ».

Commande d'une minuterie (mode courte impulsion)

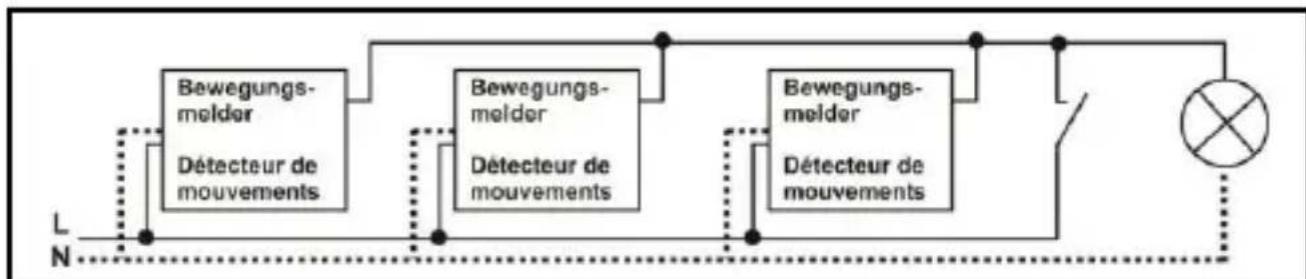

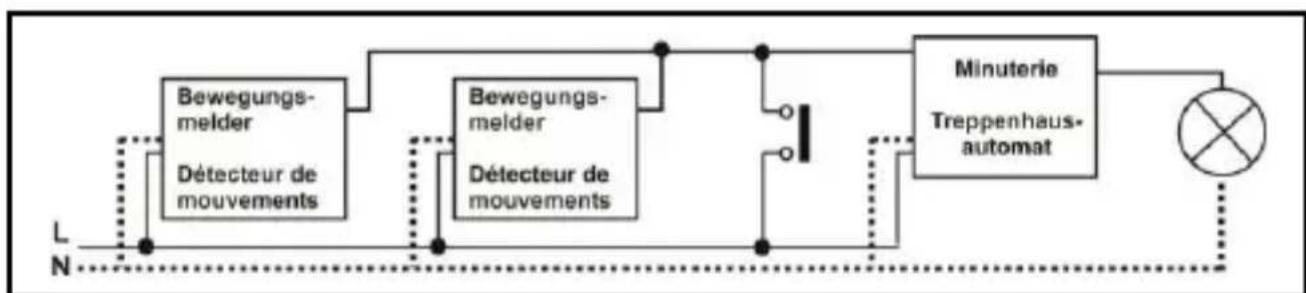

Branchement en parallèle de plusieurs détecteurs de mouvement (max. 3-4) avec interrupteur pour éclairage permanent.

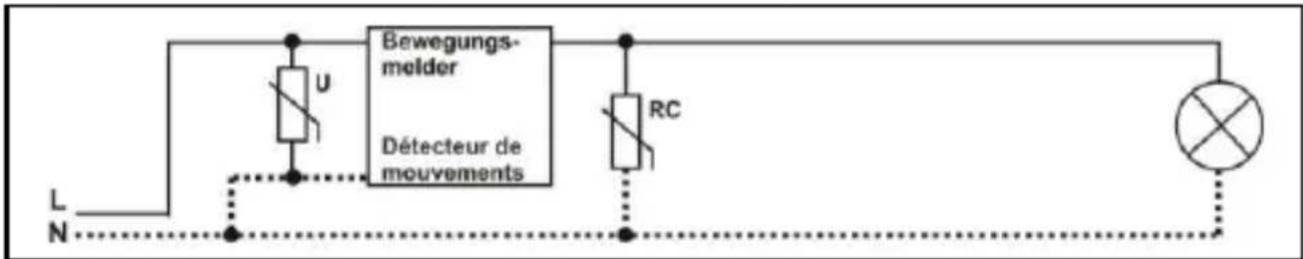

Branchement d'un condensateur de compensation ou filtre RC (RC) entre la phase commutée et le neutre (coté charge) pour lisser les tensions de créée ou les interférences lors de branchement en parallèle de lampes ou starters économiques, de relais, ou de longueur de câbles entrainant des capacités parasites. Branchement d'une varistance (U) entre la phase et le neutre (coté secteur) pour lisser les tensions de créée ou les interférences sur le secteur (détecteurs s'enclenché ou se bloque a à cause des pic de tension sur le réseau).

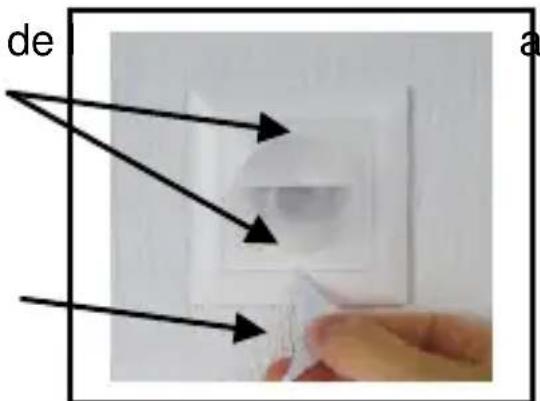

Lentille

Si vous souhaitez compléter le maintien de visser (necessaire non fourni).

Retirez la lentille, insérez l'outil dans l'espace prévu et désolidarisez lentement la lentille des languettes de fixation. Attention, le détecteur n'est efficace qu'avac la lentille en position.

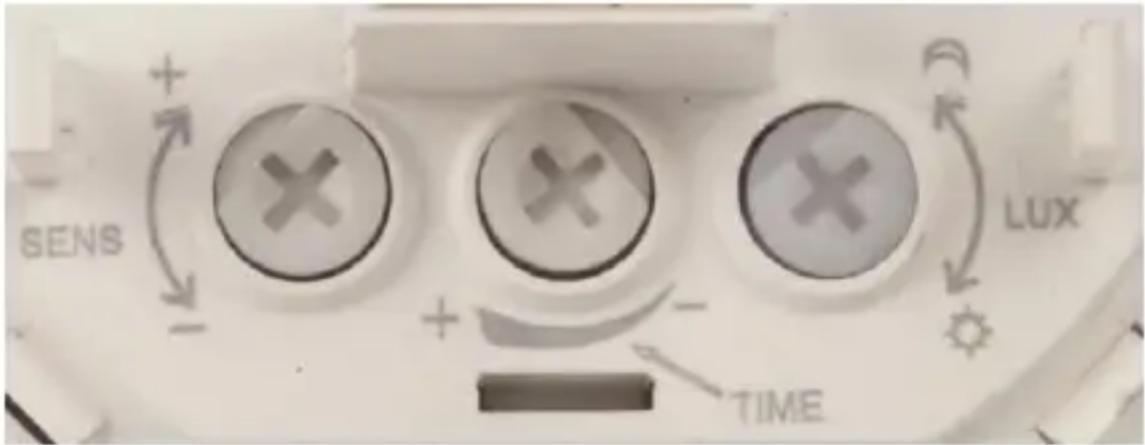

Vue des potentiometres

Attention : avant la pose ou dépose de la tête de détction, couper l'alimentation !

SENS (sensibilité)

Réglage de la portée de détction de l'appareil (cf. données techniques). Si la détction est trop sensible (déclanchement sans présence humaine, déplacements d'air, ...) agir sur ce réglage dans les sens anti horaire pour diminuer la valeur.

TIME (Temporisation)

Réglage de la durée pendant laquelle la lumière reste allumée après le dernier mouvement intercepté dans la zone surveillée.

Impulsion: env. 0.7sec (pause entre impulsions d'env. 20).

Temporisation:env.10sàenv.12min

Recommendations : couloirs 3 min, toiletes 12 min

Détction du crépuscule (Lux)

Le détector crépusculaire règle le seuil de réponse (sensibilité lumineuse) à partir duquel la détction est activée. Pour que le détector active la lumière uniquement lorsqu'il fait nombre, tourner le potentiamètre dans le sens anti hora vers le symbole « Lune »

Recommendations : nuit 10 Lux, bureaux 200 Lux

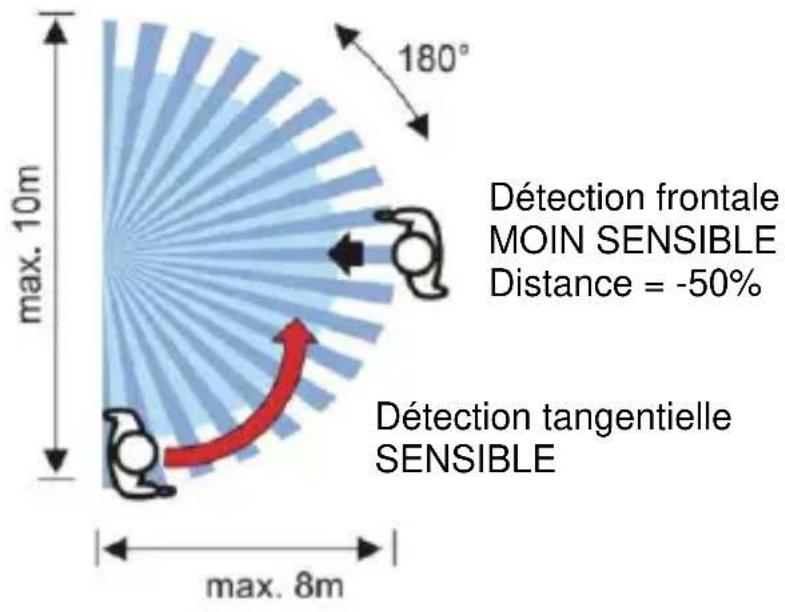

Vuede dessus

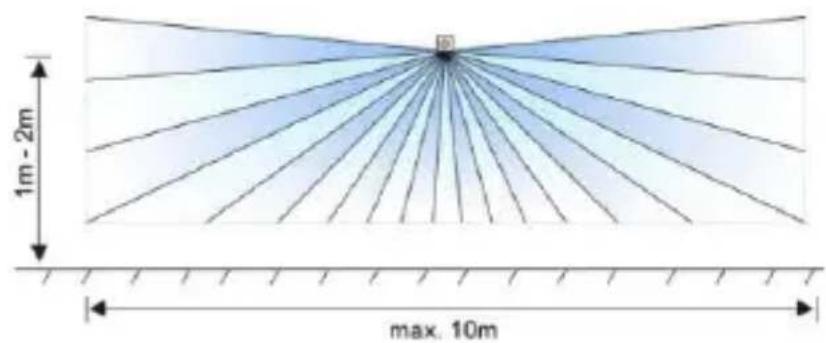

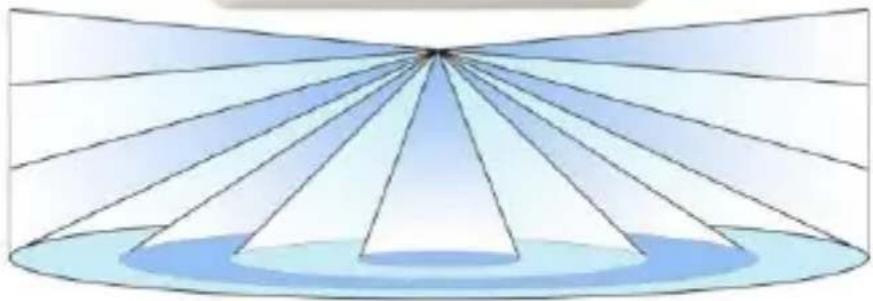

Vue de profil (frontale)

Zone de détction 180 degré

La plage d'interception de 180^ ainsi que son réseau dense vous garantissant un fonctionnement optimal.

La surface surveillée dépend de la hauteur de montage de l'appareil.

Comme le détecteur de mouvement réagit à la différence de température entre une source de chaleur en mouvement et la température environnante, la portée peut varier en fonction de l'emplacement de l'appareil, des conditions atmosphériques, du volume de la source de chaleur et la direction de l'approchement vers le détecteur.

Comment remedier aux pannes

Problèmes: Cause/Correction

Ne s'enclenche pas: -Augmentez le seul « Lux »

-Contrôlez l'ampoule de la lampe

-Vérifiez la tension et les fusibles du

secteur

S'enclenche et s'eteint sans raison:

-Sensibilité trop haute, réduisez la sensibilité

-Vérifiez qu'il n'y a pas de source

parasite dans la zone surveillée :

Courants d'air, animaux, etc. peuvent

provoquer des interférences.

-Verifiez la distance par rapport aux

lampes (réflexion thermique ou influence de la lumière directe).

-Dans le cas de transfo, des relais, branchez un circuit RC en sortie.

La lumière s'allume - pour les lampes fluorescentes brievement à période « standard » il faut installer un régulière et ne passé condenseur de compensation jamais en mode dans la lampe, oumettre un circuit RC « automatique » en sortie du détector (contr

La lumière s'eteint même lorsqu'un individu se trouve dans la zone surveillée:

• Augmentez le temps « Time »

Ellesallume en plein jour:

• Baissez le seul « Lux »

-Attention: lors de la modification de la sensibilité lumineuse, la nouvelle valeur n'est prise en compte qu'après 1 min!

Ne s'eteint plus:

Un corps chaud en mouvement est capté en permanence.

Après raccordement au réseau, l'appareil à besoin d'environ 1 minute jusqu'à la mise en marche!

\section*{Caracteristiques techniques}

Alimentation: 230V/50HZ

(lisez la notice pour plus de détails!)

Temporisation: Impulsion 1 s / 10 sec. à 12 min env.

Réglage crépusculaire: 10 à 2000 Lux

Consommation : ON 1 Watt / OFF 0.5 Watt

Télécommande IR : Auto / ON / OFF portée 4 à 6m max.

Zone de détention: (horizontal 180^ )

Hauteur de montage 1m à 2m

1.0m = .7m (frontale)

2.2m = .8m (frontale)

Dimensions: 80 × 80 × 35 ~mm

Protection: Montage interieur uniquement

Classe II

Commande de charges électroniques

D'eventuels dérangements peuvent apparaître par suite de présence de capacités parasites et/ou de courants capacitifs (longueur de cable importante, entrée/sortie d'appareils électronique,...). Les relais ou minuteries électroniques pour la commande d'éclairage réagissant au moindre courant latent bien que le détecteur de mouvement soit au repos. Pour éviter ce genre de désagrement, il est conseillé dinstaller des relais ou minuteries mécaniques (à bobinage).

Il est fortement conseillé de brancher au maximum 4 détecteurs de mouvement en parallelle.

Si des perturbations électriques apparaisent, il est possible de les éliminer en branchant un réseau RC ou un condensateur en parallèle sur chaque détecteur.

Il est aussi possible en cas de courant capacités de brancher une charge résistive de quelques watts en parallèle sur la charge commandée (une ampoule incandescente par exemple).

Ne jetez pas les apparèils électriques usés avec les déchets menagers, mais apportez les aux déchetteries collectives de votre commune, ou returnez les auprès de votre vendeur.
