Swiss Garde SG 3100 IR - Détecteur de mouvements Züblin - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements infrarouge, portée jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour la sécurité intérieure et extérieure, installation facile sur mur ou plafond.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections.
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'eau ou à des températures extrêmes.
Informations générales	Garantie de 2 ans, support technique disponible en cas de besoin.

FOIRE AUX QUESTIONS - Swiss Garde SG 3100 IR Züblin

Comment installer le Züblin Swiss Garde SG 3100 IR ?

Pour installer le détecteur, choisissez un emplacement avec un bon champ de vision. Fixez le détecteur à l'aide des vis fournies, puis branchez-le à l'alimentation électrique selon le schéma fourni dans le manuel d'utilisation.

Pourquoi le détecteur ne réagit-il pas aux mouvements ?

Vérifiez que le détecteur est correctement alimenté et qu'il n'est pas obstrué par des objets. Assurez-vous également que la sensibilité est réglée correctement dans les paramètres.

Comment ajuster la sensibilité du Züblin Swiss Garde SG 3100 IR ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé à l'arrière du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur s'active-t-il par temps de pluie ou de vent ?

Oui, le détecteur peut être sensible aux mouvements causés par le vent ou la pluie. Pour réduire les fausses alertes, essayez de le positionner de manière à minimiser l'exposition aux éléments.

Comment réinitialiser le Züblin Swiss Garde SG 3100 IR ?

Pour réinitialiser le détecteur, éteignez l'alimentation pendant environ 30 secondes, puis rallumez-le. Cela réinitialisera les paramètres aux valeurs par défaut.

Le détecteur fonctionne-t-il de nuit ?

Oui, le Züblin Swiss Garde SG 3100 IR est équipé de capteurs infrarouges et fonctionnera également dans l'obscurité.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez d'abord que le détecteur est correctement branché et que l'alimentation est fonctionnelle. Testez également le câble d'alimentation pour toute coupure possible.

Est-il possible de régler la durée d'activation du détecteur ?

Oui, la durée d'activation peut être ajustée à l'aide d'un des potentiomètres situés à l'arrière du détecteur. Consultez le manuel pour les valeurs spécifiques.

MODE D'EMPLOI Swiss Garde SG 3100 IR Züblin

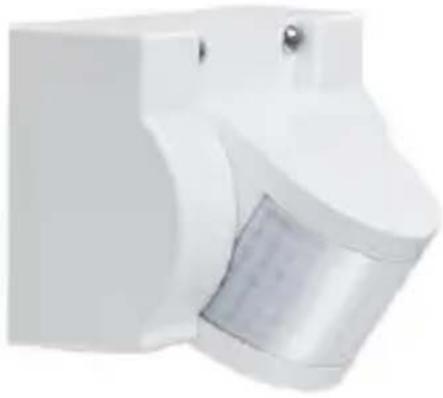

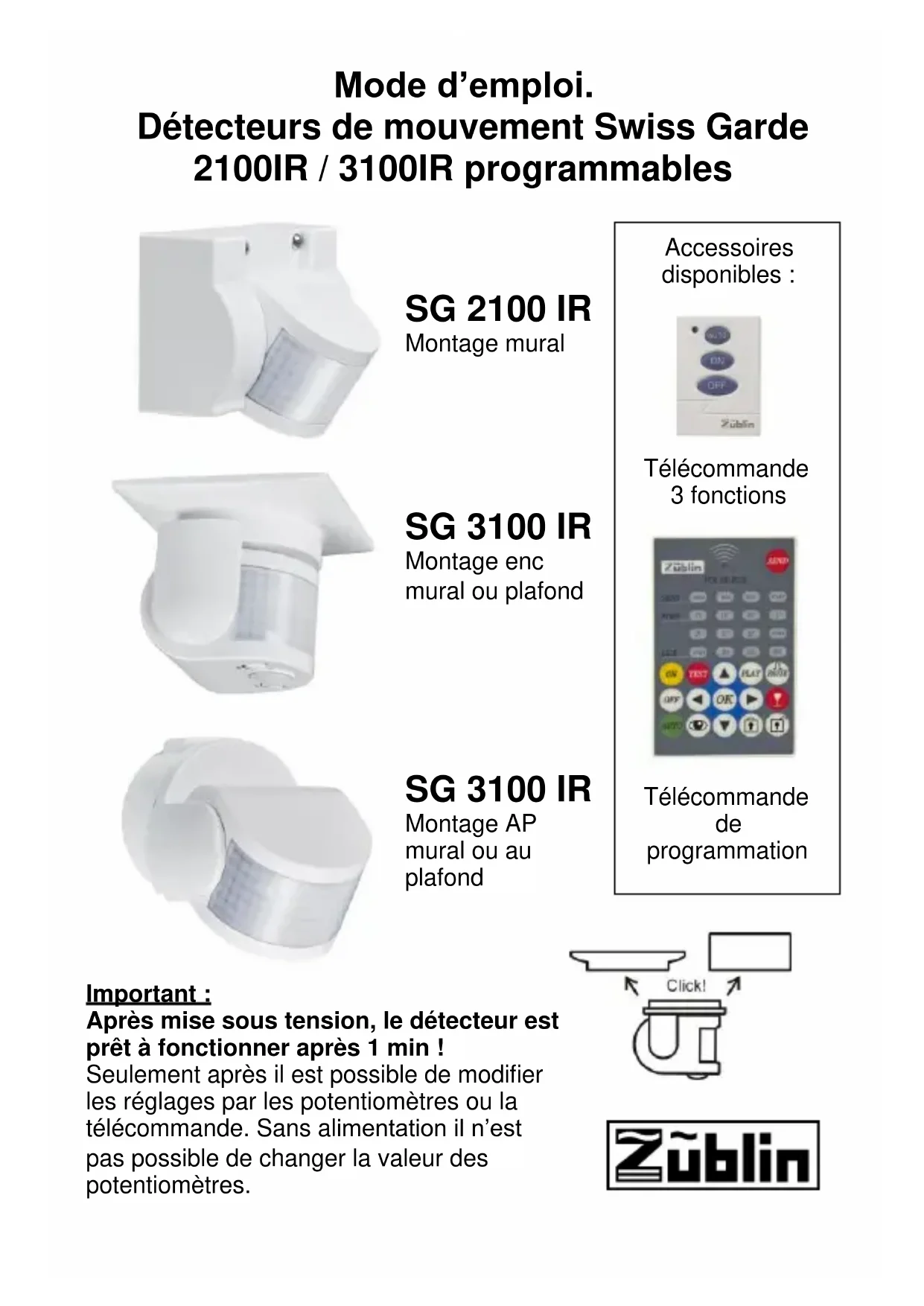

Mode d'emploi. Détecteurs de mouvement Swiss Garde 2100IR / 3100IR programmables

Montage enc mural ou plafond

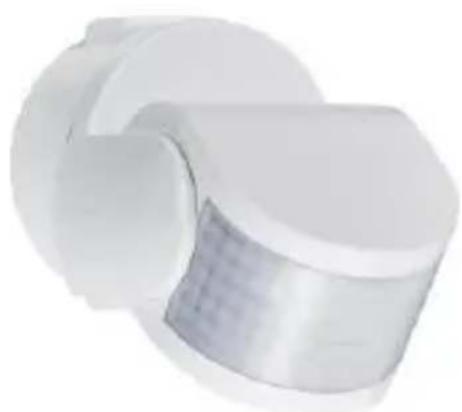

Montage AP mural ou au plafond

Accessoires disponibles :

Télécommande 3 fonctions

Z Dublin OPEN ON TEST PLAY IS MOORE OFF OK NOTES

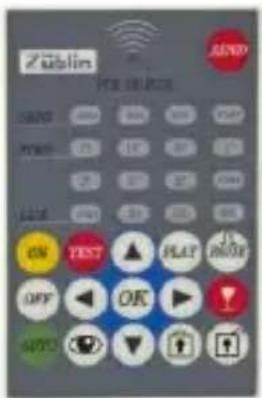

Télécommande de programmation

Important :

Après mise sous tension, le détecteur est prêt à fonctionner après 1 min !

Seulement après il est possible de modifier les réglages par les potentiomètres ou la télécommande. Sans alimentation il n'est pas possible de changer la valeur des potentiomètres.

Click!

Zublin

Important

• Les travaux sur le réseau électrique sont réservés aux personnes habilitées.
• Coupez l'alimentation électrique de l'installation avant de commencer les travaux.
• Le circuit d'alimentation du détecteur doit être protégé par un fusible (250VAC, 10A) type C selon la norme EN60898-1
• Avant le remplacement d'une source lumineuse il faut couper l'alimentation électrique de l'installation.
• Une source lumineuse défectueuse peut engendrer un court-circuit et ainsi endommager irrémédiablement l'appareil.
• Pour garantir un fonctionnement optimal du détecteur, une distance de 1m doit le séparer de toute source lumineuse située sur son niveau.
• Toute source lumineuse située sous le détecteur ou dans sa zone de détection de façon directe ou par réflexion peut perturber son fonctionnement.
• Si vous constatez des disfonctionnements dans le comportement du détecteur, consultez la page 15.

Fonctionnement

L'interrupteur passif à infrarouge réagit au rayonnement thermique d'une source de chaleur (positive ou négative contre l'environnent) en mouvement. La lumière reliée au détecteur s'allume automatiquement dès qu'un individu s'approche de la zone surveillée. Si celui-ci sort de la zone, la lumière s'éteint après une durée réglable d'environ (Impulsion env. 1s) / 10 secondes à 20 minutes.

Installation

L'installation devrait être réalisée à une hauteur de env. 2m à 5m maximum (standard 2.5m). Introduire le câble de connexion dans le boîtier, avant de fixer l'interrupteur sur la paroi à l'aide des chevilles et vis fournies. Utiliser un câble à trois conducteurs de 1,5mm². Dégarnir d'env. 2,5 cm l'enveloppe extérieure du câble, puis par la face postérieure l'introduire à l'aide du passe câble dans le compartiment droit de connexion, ensuite le connecter aux bornes. (voir raccordement).

Raccordement : Fils de 1,5mm ^2 selon les normes du pays.

Phase = L (marron) Neutre = N (bleu) Retour = L' (rouge)

Il est possible de lancer la minuterie pour une minute par une interruption (de 0.5 s) de la phase L !

Si le poussoir n'est pas à côté du détecteur, le transfert de l'impulsion à travers les câbles peut être perturbé. Cette fonctionnalité est dépendante du câblage et est donnée sous toutes réserves.

En cas de perturbations, il est possible de les atténuer en plaçant un condensateur ou un circuit RC entre phase et neutre (L et N) à proximité immédiate du détecteur.

Après mise sous tension, le détecteur est prêt à fonctionner après 1 min ! Seulement après il est possible de modifier les réglages par les potentiomètres ou la télécommande. Sans alimentation il n'est pas possible de changer la valeur des potentiomètres.

Important

Ne dirigez pas la lentille vers le ciel sous peine d'induire un disfonctionnement. Un détecteur monté à l'envers (réglages vers le haut) n'est plus protégé contre la pluie.

Branchement des récepteurs

Des courants de démarrage élevés diminuent fortement la durée de vie du relais intégré au détecteur. Contrôlez les données techniques du constructeur des sources lumineuses (surtout les fluo, fluocompacts ou de lampes équipées de ballast électronique) à connecter de façon à ne pas surcharger le relais.

Dans le cas de cycle élevé de commutation ou de charges importantes, nous vous conseillons d'utiliser la fonction "impulsion courte" (ou un contacteur) du détecteur (potentiomètre « TIME ») pour commander une minuterie qui commutera la charge afin de soulager le relais du détecteur.

Nous conseillons de connecter au maximum 3 à 4 détecteurs en parallèle afin de limiter les risques de perturbation dues aux commutations multiples ou à un éventuel courant de fuite.

Un courant capacitif induit par la proximité de conducteurs parallèles est limité avec la longueur de câblage.

Schémas de branchement

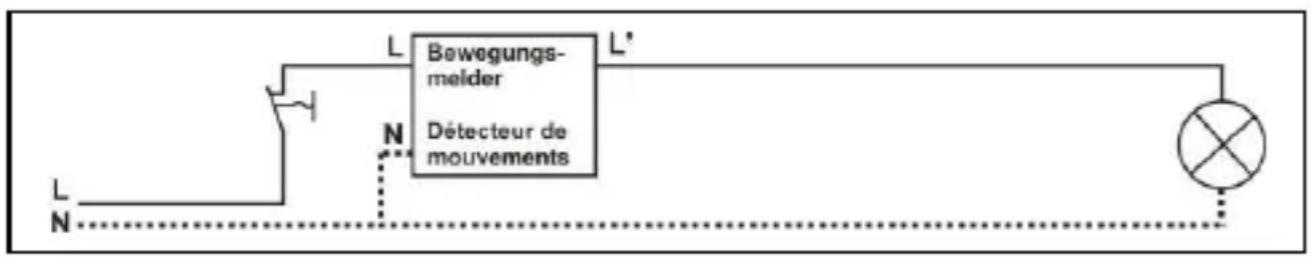

Installation standard ; optionnel de lancer la minuterie pour une minute par une interruption (de 0.5 s) de la phase L !

*Le poussoir doit être à côté du détecteur.


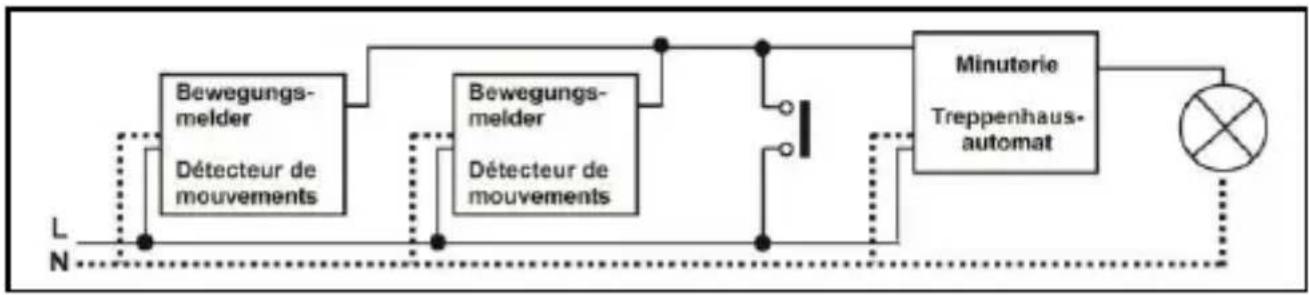

Commande d'une minuterie en mode impulsion courte


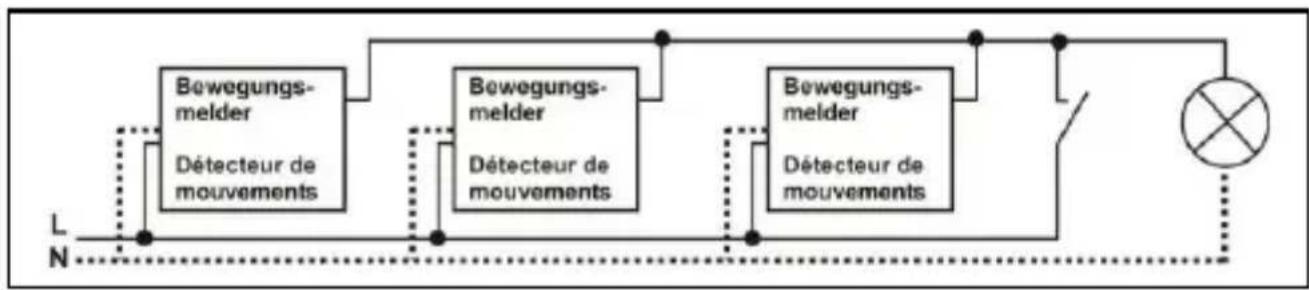

Branchement en parallèle de plusieurs détecteurs de mouvement (max. 3-4) avec interrupteur pour éclairage permanent


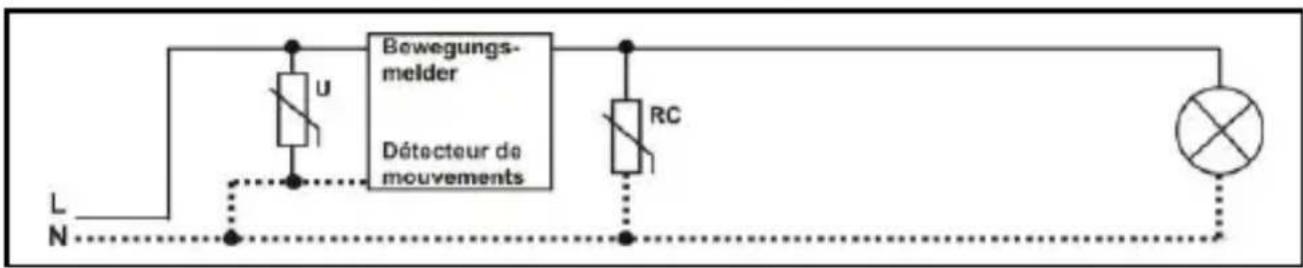

Branchement d'un condensateur de compensation ou filtre RC (RC) entre la phase commutée et le neutre (coté charge) pour lisser les tensions de crête ou les interférences lors de branchement en parallèle de lampes économiques, de starters, de relais, ou de longueur de câbles entraînant des capacités parasites. Branchement d'une varistance (U) entre la phase et le neutre (coté secteur) pour lisser les tensions de crête ou les interférences sur le secteur (le détecteur s'enclenche ou se bloque a à cause des pic de tension sur le réseau).

Bewegungs- melder Détecteur de mouvements U RC L N

Télécommande 3 fonctions en option :

3 fonctions disponibles à distance :

Auto = Automatique (fonction standard)

* Après 6 heures, le détecteur repasse en mode automatique

AUTO ON OFF Zublin

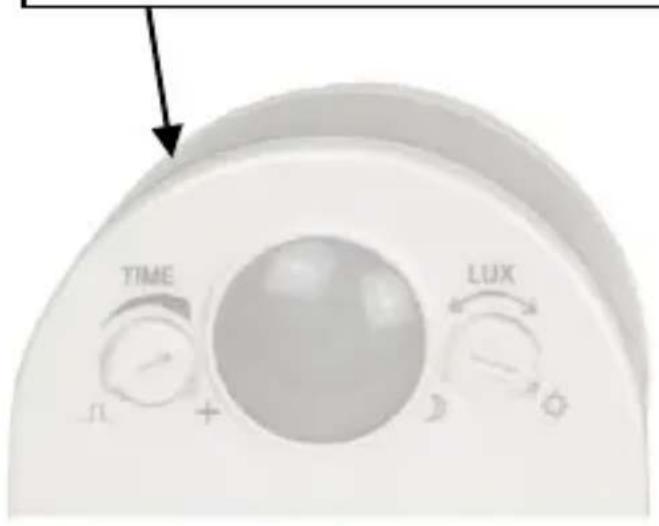

Vue des potentiomètres

Le voyant LED clignote 1x lors d'une détection et 3x pour confirmer un nouveau réglage des potentiomètres Lux ou Time, ou la réception d'une consigne venant de la télécommande (option).

TIME LUX

En option :

* le mode de la programmation doit être activé au détecteur !

OK TEST PLAY PLAY OFF ORC AUTO

Les valeurs relatives aux potentiomètres reçues par télécommande seront annulées dès que les potentiomètres « LUX ou TIME » seront ajustés et les valeurs « mécaniques » seront prises en compte.

SENS (sensibilité) uniquement par télécommande.

Réglage de la portée de détection de l'appareil (cf. données techniques). Si la détection est trop sensible (déclanchement sans présence humaine, déplacements d'air, ...) agir sur ce réglage pour diminuer la valeur.

TIME (Temporisation)

Réglage de la durée pendant laquelle la lumière reste allumée après le dernier mouvement intercepté dans la zone surveillée.

Impulsion : env. 1 sec (pause entre impulsions d'env. 20 ou 60 s au choix avec télécommande de programmation en option).

Temporisation : env. 10 s à env. 20 min

Recommendations : couloirs 3 min, toilettes 10 min

Détection du crépuscule (Lux)

Le détecteur crépusculaire règle le seuil de réponse (sensibilité lumineuse) à partir duquel la détection est activée. Pour que le détecteur active la lumière uniquement lorsqu'il fait sombre, tourner le potentiomètre dans le sens anti horaire vers le symbole « Lune ».

Recommendations : nuit 10 Lux, bureaux 200 Lux

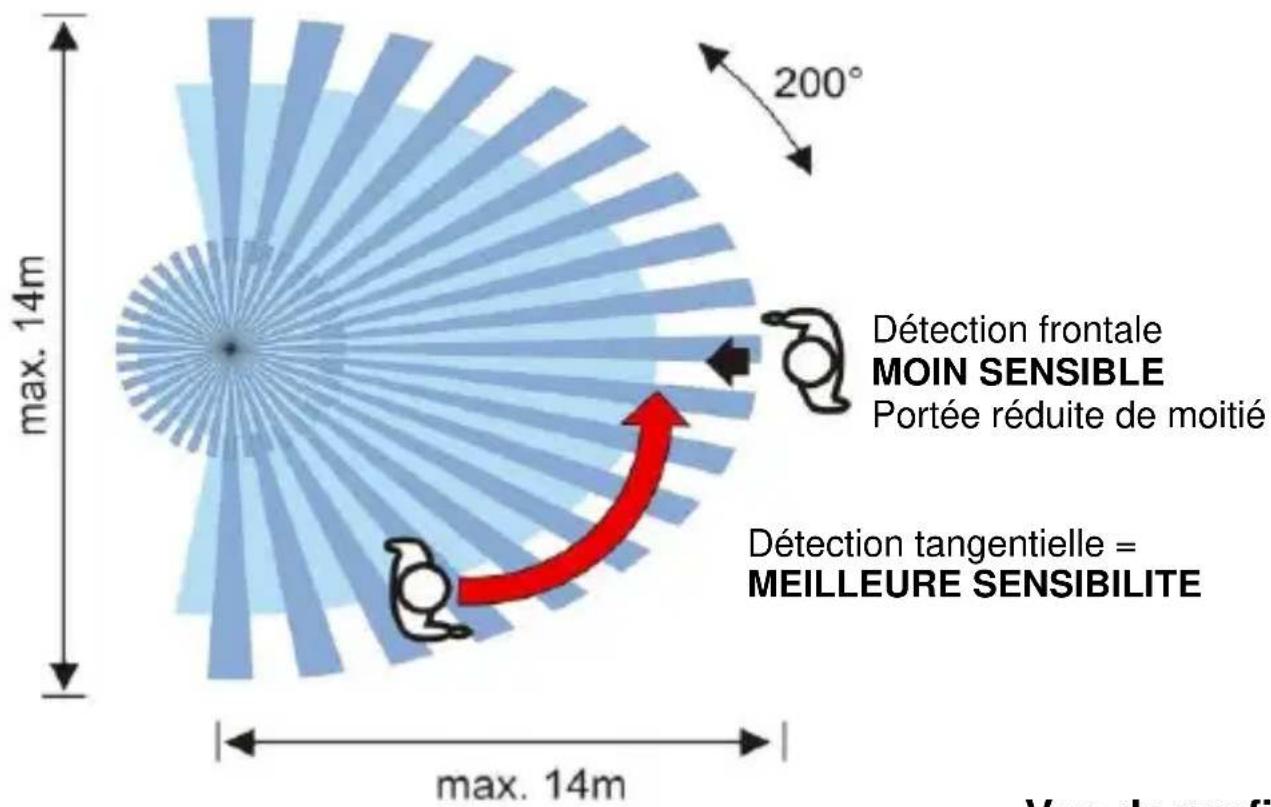

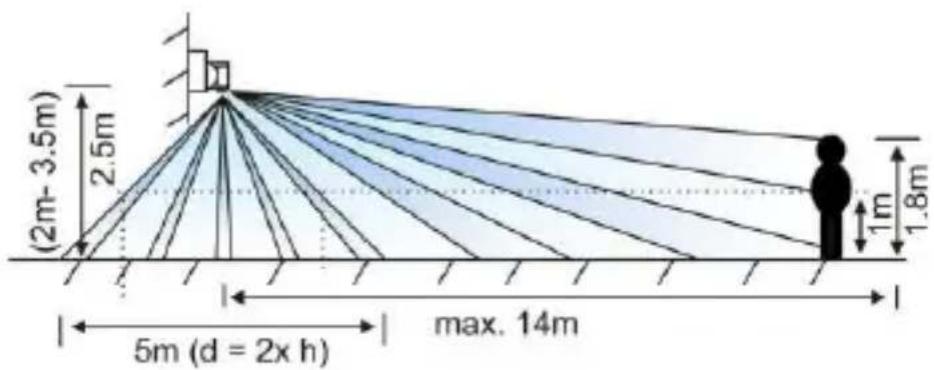

Zone de détection

L'angle de 200° additionné des 360° par-dessous, ainsi qu'un réseau dense garantissent un fonctionnement optimal. La surface surveillée dépend de la hauteur de montage (cf. données techniques). Comme le détecteur de mouvement réagit à la différence de température entre une source de chaleur en mouvement et la température environnante, la portée peut varier en fonction de l'emplacement de l'appareil, des conditions atmosphériques, du volume de la source de chaleur et la direction de l'approchement vers le détecteur.

Vue de dessus

200° max. 14m Détection frontale MOIN SENSIBLE Portée réduite de moitié Détection tangentielle = MEILLEURE SENSIBILITE max. 14m Vue de profi

Vue de profil

Comment remédier aux pannes

Problèmes: Cause/Correction

Ne s'enclenche pas: -Augmentez le seuil « Lux »

-Contrôlez l'ampoule de la lampe

-Vérifiez la tension et les fusibles du

secteur

S'enclenche et s'éteint

sans raison:

-Sensibilité trop haute, réduisez la

sensibilité

-Vérifiez qu'il n'y a pas de source

parasite dans la zone surveillée :

Courants d'air, animaux, etc. peuvent

provoquer des interférences.

-Vérifiez la distance par rapport aux

lampes (réflexion thermique ou influence de la lumière directe).

-Dans le cas de transfo, des relais,

branchez un circuit RC en sortie.

La lumière s'allume - pour les lampes fluorescentes

brièvement à période « standard » il faut installer un

régulière et ne passe condenseur de compensation

jamais en mode dans la lampe, ou mettre un circuit RC

« automatique »

en sortie du détecteur (entre L'-N)

La lumière s'éteint même

lorsqu'un individu se trouve

dans la zone surveillée:

- Augmentez le temps « Time »

Elle s'allume en plein jour:

- Baissez le seuil « Lux »

-Attention: lors de la modification de la sensibilité lumineuse, la nouvelle valeur

n'est prise en compte qu'après 1 min !

Ne s'éteint plus:

Un corps chaud en mouvement est

capté en permanence.

Après raccordement au réseau, l'appareil à besoin d'environ 1 minute pour atteindre un état stable de fonctionnement !

Caractéristiques techniques

Alimentation: 230V/50HZ

Puissance: 2300 W / 10A max. (cos φ = 1)

1150 VA / 5A max. inductive (cos φ = 0,5)

(cf. notice des charges employées)

Temporisation : Impulsion env. 1s / 10 s à 20 min

Réglage crépusculaire : 5-2000 Lux

Consommation : ON 1 Watt / OFF 0.5 Watt

Télécommande IR (option) : Auto / ON / OFF, portée env. 4-6m

Zone de détection : 200° horizontale + 360° dessous

14m max. frontale, 7m max. les cotés

∅ 5m dessous

Hauteur de montage : 2m à 5m (standard 2.5m)

Dimensions L x l x h : 105 x 68 x 70 mm (MZ 2100 IR)

86 x 86 x 68 mm (MZ 3100 IR plaque)

70 x 70 x 88 mm (MZ 3100 IR socle AP)

Protection : IP 55 montage extérieur

Classe II

Commande de charges électroniques

D'éventuels dérangements peuvent apparaître par suite de présence de capacités parasites et/ou de courants capacitifs (longueur de câble importante, entrée/sortie d'appareils électronique,...). Les relais ou minuteries électroniques pour la commande d'éclairage réagissent au moindre courant latent bien que le détecteur de mouvement soit au repos. Pour éviter ce genre de désagrément, il est conseillé d'installer des relais ou minuteries mécaniques (à bobinage).

Il est fortement conseillé de brancher au maximum 4 détecteurs de mouvement en parallèle. Si des perturbations électriques apparaissent, il est possible de les éliminer en branchant un réseau RC ou un condensateur en parallèle sur chaque détecteur. Il est aussi possible en cas de courant capacitifs de brancher une charge résistive de quelques watts en parallèle sur la charge commandée (une ampoule incandescente par exemple)

Ne jetez pas les appareils électriques usés avec les déchets ménagers, mais apportez les aux déchetteries collectives de votre commune, ou retournez les auprès de votre vendeur.

Grille de protection disponible en option

CE
