Type de produit	Alimentation KNX avec diagnostic
Marque	Busch-Jaeger
Modèle	2CKA006180A0029 (6180/18 et 6180/19)
Dimensions (H×L×P)	90 × 72 × 64,5 mm
Largeur en modules	4 modules (18 mm chacun)
Poids	0,26 kg
Alimentation	100-240 V~, 50/60 Hz (85...265 V~)
Courant de court-circuit permanent	6180/18 : ≤0,8 A ; 6180/19 : ≤1,4 A
Sortie tension auxiliaire (6180/19)	30 V DC ±1 V, TBTS
Connexion bus KNX	Bornes à vis : 0,2...2,5 mm² multibrins, 0,2...4 mm² monobrin
Indice de protection	IP20 selon EN 60529
Classe de protection	Classe de surtension II selon EN 60 664-1
Température ambiante	Non spécifiée, utilisation en intérieur
Fonctions principales	Alimentation du bus KNX, limitation de courant intégrée, diagnostic par LED (courant bus, télégramme, erreur com, reset)
LED de diagnostic	LED U_OK (verte) : tension bus correcte ; LED Imax (rouge) ; LED Courant bus (7× jaune) ; LED Télégramme (jaune) ; LED Comm. Error (jaune) ; LED Reset (rouge)
Mise en service	Via logiciel ETS (Engineering Tool Software)
Nettoyage	Chiffon sec ou légèrement humide (pas de solvants ni caustiques)
Entretien	Aucun entretien nécessaire
Installation	Réservée à des électriciens qualifiés ; respecter les normes en vigueur
Utilisation	Uniquement dans un boîtier fermé (coffret de distribution)
Accessoires fournis	Bornes de raccordement bus

FOIRE AUX QUESTIONS - 2CKA006180A0029 Busch-Jaeger

Comment installer l'alimentation KNX Busch-Jaeger 2CKA006180A0029 ?

L'installation doit être réalisée par un électricien qualifié. Raccordez l'alimentation secteur (100-240 V~) sur les bornes prévues, et le bus KNX via les bornes à vis fournies. Respectez les normes électriques en vigueur. Utilisez l'appareil uniquement dans un coffret de distribution fermé.

Que signifient les LED sur l'appareil ?

La LED U_OK (verte) indique que la tension bus est correcte. Les LED Courant bus (jaunes) affichent le courant consommé. La LED Télégramme (jaune) clignote lors d'échanges de télégrammes. La LED Comm. Error (jaune) signale une erreur de communication. La LED Reset (rouge) s'allume en cas de réinitialisation.

Comment programmer l'appareil ?

La programmation s'effectue via le logiciel ETS (Engineering Tool Software). Vous devez affecter une adresse physique à l'aide de la touche de programmation (LED rouge). Téléchargez les paramètres depuis ETS après avoir configuré l'application.

Quel est le courant de sortie maximal ?

Le courant de court-circuit permanent est de 0,8 A pour le modèle 6180/18 et de 1,4 A pour le 6180/19. Le courant de bus nominal est limité automatiquement.

Puis-je utiliser cet appareil pour alimenter une ligne KNX séparée ?

Oui, le modèle 6180/19 dispose d'une sortie de tension auxiliaire 30 V DC qui peut alimenter une autre ligne de bus, avec une limitation séparée.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de produits caustiques ni de solvants qui pourraient endommager le boîtier.

L'appareil nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. En cas de dommage (par exemple lors du transport), veuillez contacter un professionnel.

Quelles sont les dimensions exactes ?

Les dimensions sont de 90 mm de hauteur, 72 mm de largeur et 64,5 mm de profondeur. Il occupe 4 modules de 18 mm dans un coffret de distribution.

Que faire si la LED Comm. Error reste allumée ?

La LED Comm. Error (jaune) indique une erreur de communication. Vérifiez le câblage du bus et les adresses physiques dans ETS. Il est possible qu'un autre appareil sur le bus soit défectueux ou que la ligne soit surchargée.

Puis-je réinitialiser l'appareil ?

Oui, maintenez la touche Reset (rouge) enfoncée pendant 20 secondes. La LED de reset s'allume, puis la ligne est mise hors tension pendant 20 secondes avant de se reconnecter.

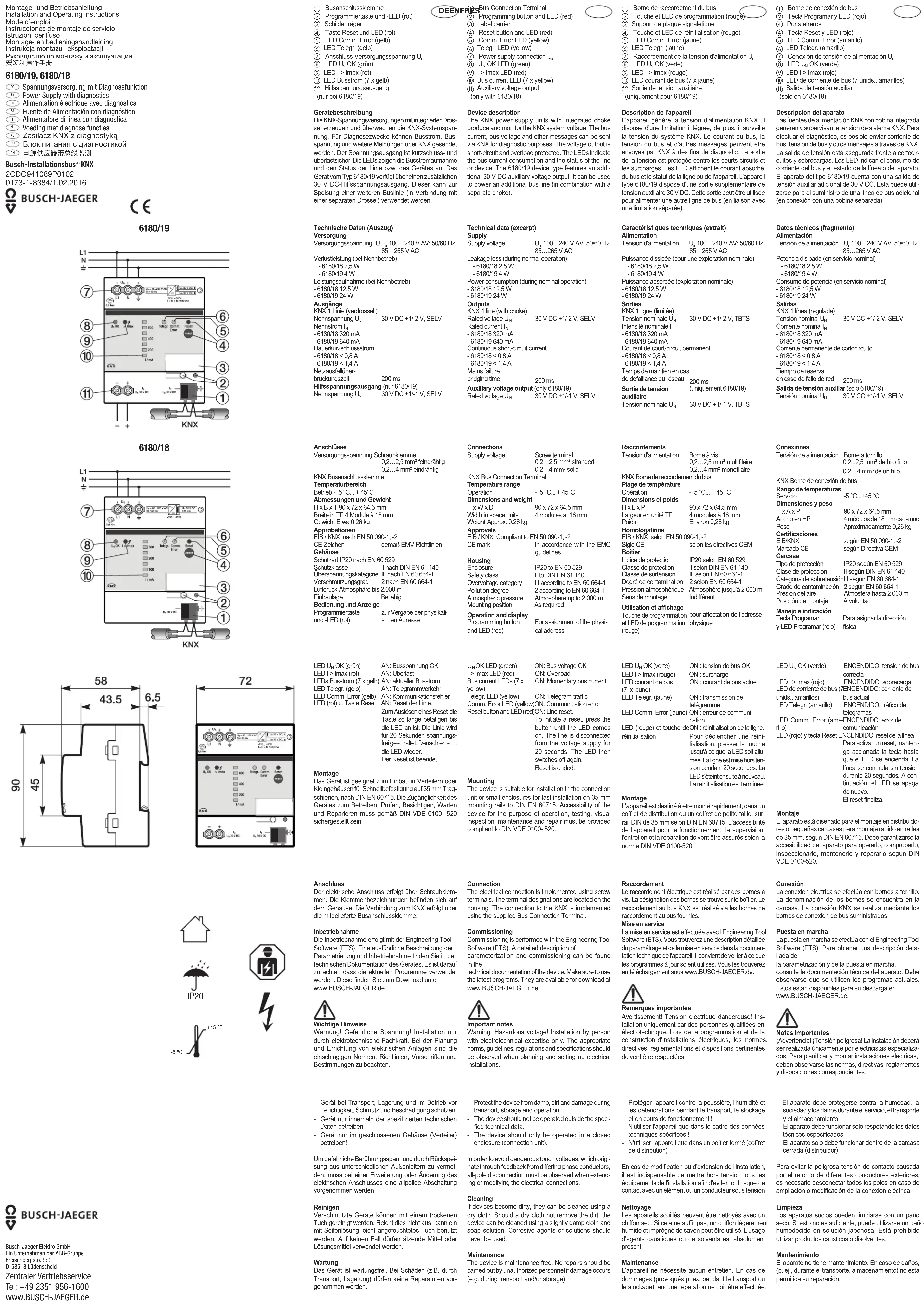

MODE D'EMPLOI 2CKA006180A0029 Busch-Jaeger

Alimentation électrique avec diagnostics

① Borne de raccordement du bus

Touche et LED de programmation (rouge)

③ Support de plaque signalétique

④ Touche et LED de réinitialisation (rouge) ② LED Compex Exper (vape)

⑤ LED Comm. Error (Jaune) ⑥ LED Télégr. (Jaune)

⑧ LEEI (gauge) ⑦ Raccordement de la tension d'alimentation U.

LEDUOK(verte)

LED|Imax(rouge

LED courant de bus (7 x jaune)

(ii) Sortie de tension auxiliaire

(uniquement pour 6180/19)

Description de l'appareil

L'appelé générale la tension d'algorithmisation KNX, il dispose d'une limitation intégrée, de plus, il survit la tension du système KNX. Le courant du bus, la tension du bus et d'autres messages peuvent être envoyés par KNX à des fins de diagnostic. La sortie de la tension est protégée contre les courts-circuits et les surcharges. Les LED affichent le courant absorbé du bus et le statut de la ligne ou de l'appelé. L'appelé type 6180/19 dispose d'une sortie supplémentaire de tension auxiliaire 30 V DC. Cette sortie peut être utilisée pour allumer une autre ligne de bus (en liaison avec une limitation séparée).

Caractéristiques techniques (extrait)

Alimentation

Tension d'alimentation U 100-240 VAV;50/60 Hz

85...265VAC

Puissance dissipée (pour une exploitation nominale) 0100/12.9.541

Courant de court-circuit permanent 6180/18<0.8A

6180/19≤1.4A

Temps de maintien en cas

de défaillance du

200 ms Sortie de tension (uniquement 6180/19)

Sortie de tension auxiliaire

Tension nominale U_N 30 V DC +1/-1 V, TBTS

Borne de connexion de bus

KNX Borne de connexion de bus

Tension d'alimentation

Borneàvis

0,2...2,5 mm² multifilaire

0.2-4 mm² monofilaire

KNX Borne de raccordé Place de temporaire

Piage de tOpération

Opération Dimensions et poids

H×L×P 90×72×64.5mm

Largeur unité TE 4 modules à 18 mm Bride Exiner 0.26 kg

Poids L'analyse

Homologies EIB/KNX selon EN 50 090-1,2

Sigle CE selon les directives CEM

Boitier

Indices de protection IP20 selon EN 60529

Classe de protection selon DIN EN 61 140 Classe de surtension selon EN 60 664-1

Degré de décontamination 2 selon EN 60 664-

Pression atmosphérique Atmosphere jusqu'à 200

Sens de montage Indifférent

Utilisation et affiche

Touche de programmation pour affectation de l'adresse LEPD: la responsabilité du travail

et LED de programmation physique

(rouge)

LED courant de bus ON : courant de bus actuel

/XPaune

LED Télégramme (Jaune) ON: transmission de télégramme

LED Comm. Error (jaune) ON: erreur de communication

cation

LED (rouge) et touche ON : réinitialisation de la ligne. Réinitialisation. Pour déclencher une réini

jusqu'à ce que la LED soit allumée

mise hors tension.

sision pendant 20 secondes. La

LED s'éteint ensuite a nouveau, hystérésis de la l'air

LED UN OK (verde) ENCENDIDO: tension de bus

correcta

que et LED se enclenche. La ligne en câble de tensiondurante

ligne se connecte sans tension pendant 20 secondes A com

observatoire que se utilisent les programmes. Estés octen dépôts propres su descarga en

Le raccordement électrique est réalisé par des bornes à vis. La désignation des bornes se trouve sur le boîtier. Le raccordement au bus KNX est réalisé via les bornes de raccordement au bus fournies.

Mise en service

La mise en service est effectuée avec l'EnginierToo Software (ETS). Vous trouverez une description détaillée au paramétrage et de la mise en service dans la documentation technique de l'appareil. Il convient de veiller à ce que les programmes à jour soient utilisés. Vous tenez le code sous US. BUSHJ. AJEGER. de.

Avertissement Tension électrique dangereuse: installation uniquement par des personnes qualifiées en électrotechnique. Lors de la programmation et de la construction d'installations électriques, les normes directives, réglementations et dispositions pertinentes doivent être respectées.

• Protéger l'appareil contre la poussière, l'humidité et les détections pendant le transport, le stockage et en cours de fonctionnement!
• Ne utiliser l'appare que dans le cadre des données techniques précises!
• Utiliser l'appareil que dans un boîtier fermé (coffret de distribution)

En cas de modification ou d'extension de l'installation, il est indispensable de maître hors tension tous les ans et la solution de l'extinction des risques contact avec un élément ou un conducteur sous tension

Nettoyage

Les appareils souillés peuvent être nettoyés avec un chiffon sec. Si cela ne suffit pas, un chiffon légèrement humide et imbibé de façon peut être utilisée. L'usage des caustiques ou des solvants est absolument proscrit.

Maintenance

L'appareil ne nécessite aucun entretien. En cas de dommages (provoqués p. ex. pendant le transport de l'appareil) et en cas d'une maladie, la responsabilité est
