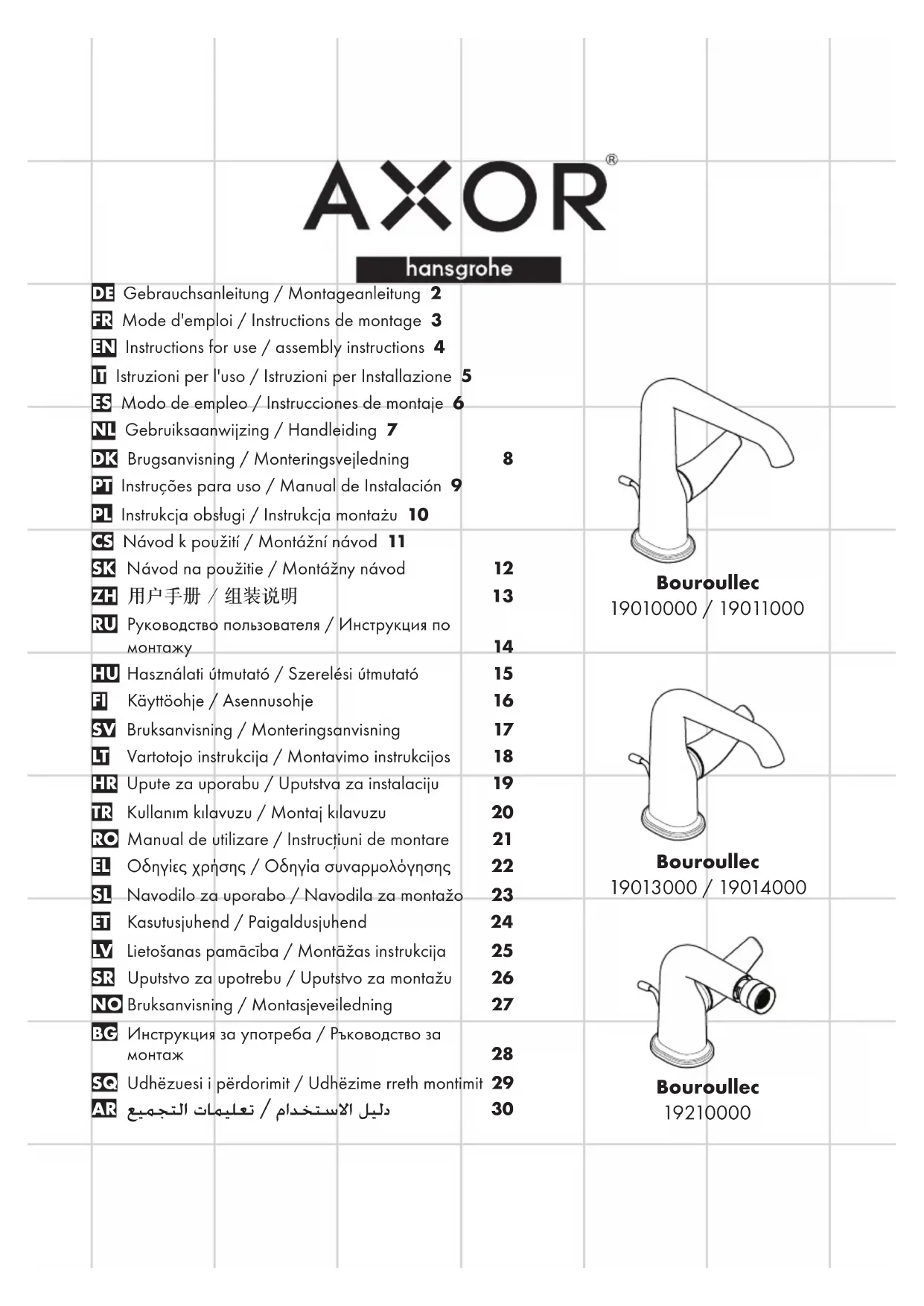

Axor Bouroullec - Robinet Hansgrohe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet mitigeur pour lavabo
Marque	Hansgrohe
Modèle	Axor Bouroullec
Pression de service autorisée	Max. 1 MPa (10 bar)
Pression de service conseillée	0,1 - 0,5 MPa (1 - 5 bar)
Pression de contrôle maximum	1,6 MPa (16 bar)
Température d'eau chaude max	80 °C
Température recommandée	65 °C
Désinfection thermique	Max. 70 °C / 4 min
Usage	Eau potable uniquement
Limiteur de débit	EcoSmart® intégré (amovible)
Alimentation	Eau froide et eau chaude sous pression
Raccordement	Conduites d'eau selon normes en vigueur
Sécurité	Porter des gants lors du montage
Sécurité	Ne pas utiliser de silicone contenant de l'acide acétique
Entretien	Nettoyer avec des produits non abrasifs (voir notice page 5)
Dimensions	Voir plan coté page 34
Débit avec EcoSmart	Consulter page 34
Débit sans EcoSmart	Consulter page 34
Pièces détachées	Voir page 50
Accessoires optionnels	Clé de montage #58085000, Mastic d'installation
Classification acoustique	Voir page 36
Réglage limitation eau chaude	Possible (voir page 33)
Montage	Respecter les directives nationales d'installation

FOIRE AUX QUESTIONS - Axor Bouroullec Hansgrohe

Comment enlever le limiteur de débit EcoSmart ?

Pour augmenter le débit, vous pouvez retirer le limiteur EcoSmart situé derrière l'aérateur. Dévissez l'aérateur puis retirez le joint et le limiteur.

Quelle est la pression d'eau recommandée ?

La pression de service conseillée est comprise entre 0,1 et 0,5 MPa (1 à 5 bars). La pression maximale autorisée est de 1 MPa (10 bars).

Quelle température d'eau chaude maximale ?

La température d'eau chaude maximale est de 80 °C. La température recommandée est de 65 °C. Pour la désinfection thermique, ne pas dépasser 70 °C pendant 4 minutes.

Comment régler la limitation d'eau chaude ?

Le réglage de la limitation d'eau chaude s'effectue comme décrit en page 33 de la notice. En liaison avec un chauffe-eau, un blocage de l'eau chaude n'est pas recommandable.

Comment nettoyer et entretenir le robinet ?

Utilisez des produits de nettoyage non abrasifs. Consultez la page 5 de la notice et la brochure jointe pour les recommandations spécifiques. Évitez tout produit contenant de l'acide acétique.

Quels accessoires sont disponibles ?

Les accessoires en option comprennent la clé de montage #58085000 et le mastic d'installation. Ils ne font pas partie de la fourniture de base.

Comment installer le robinet ?

Avant le montage, portez des gants de protection. Assurez-vous que le produit n'est pas endommagé. Montez et rincez les conduites selon les normes en vigueur. Respectez les directives nationales d'installation.

Puis-je utiliser de l'eau non potable ?

Non, le produit est exclusivement conçu pour de l'eau potable. L'utilisation d'eau non potable peut endommager le robinet et présenter un risque sanitaire.

Où trouver les pièces détachées ?

La liste des pièces détachées se trouve en page 50 de la notice. Vous pouvez commander les pièces auprès du service après-vente Hansgrohe.

Que faire en cas de bruit ou de vibrations ?

Vérifiez que les pressions d'eau chaude et froide sont équilibrées. La classification acoustique et les débits sont détaillés en page 36 de la notice. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI Axor Bouroullec Hansgrohe

Lors du montage, porter des gants de protection pour éviter toute blessure par écrasement ou coupure.
Le système de douche ne doit servir qu'a se laver et a assurer l'hygiene corporelle.
Il est conseilé d'équilibrer les pressions de l'eau chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le transport Àpres le montage, tout dommage de transport ou de surface ne pourrait pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôleés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux fins auxquelles elle a été concue. La fixation d'autres objets, tels p. ex. qu'une demi-colonne, est interdite sur la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si le débit d'eau doit être plus important, il est possible d'enlever l'EcoSmart (limiteur de débit) se trouvant derrière l'agérateur.

Informations techniques

Robinetterie épiquee en série d'un EcoSmart®

(limiteur de début)

Pression de service autorisé: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 80^

Température recommende: 65^

Désinfection thermique: max. 70^ / 4min

Le produit est exclusivement concu pour de l'eau potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide acétique!

Etailonnage (voir pages 33)

Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau, un blocage de l'eau chaude n'est pas recommendable.

Dimensions (voir pages 34)

Débit

(voir pages 34)

① avec EcoSmart
② sans EcoSmart

Pièces détachées (voir pages 50)

Accessoires en option (ne fait pas partie de la fourniture)

clé de montage #58085000

Mastic d'installation

Instructions de service (voir pages 35)

Hansgrohe recommande de ne pas utiliser le premier demi-litre le matin ou après une période de stagnation prolongée.

Nettoyage (voir pages 5) et brochure ci-jointe

Classificationacoustique et débit(voir pages36)
