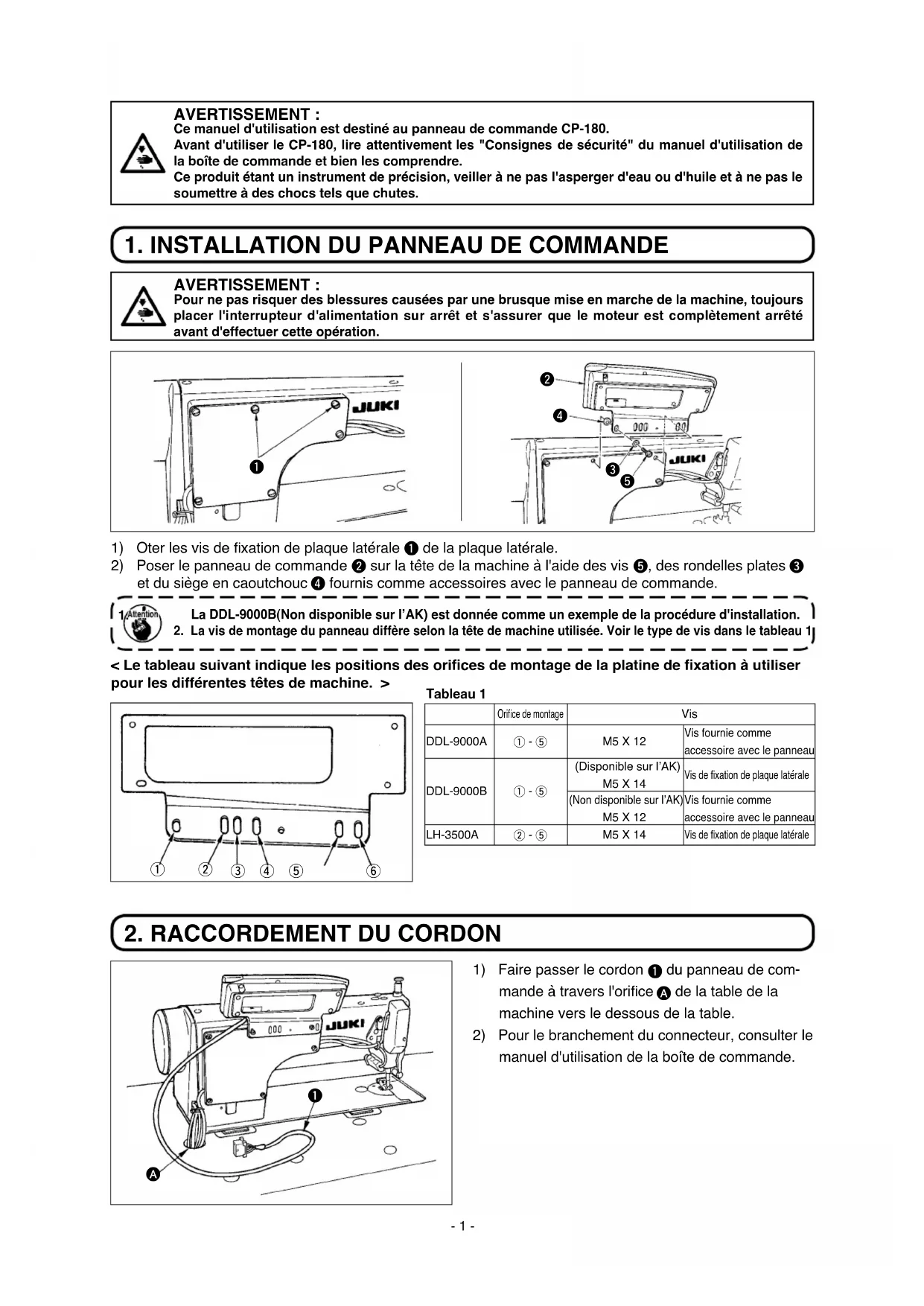

MODE D'EMPLOI CP180 JUKI
Ce manuel d'utilisation est destiné au panneau de commande CP-180.
Avant d'utiliser le CP-180, lisez attentivement les "Consignes de sécurité" du manuel d'utilisation de la boîte de commande et bien les comprendre.
Ce produit étant un instrument de précision, veiller à ne pas l'asperger d'eau ou d'huile et à ne pas le soumettre à des chocs tels que chutes.
Avertissement :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours placer l'interrupteur d'alimentation sur arrêt et s'assurer que le moteur est complètement arrêté avant d'effectuer cette opération.

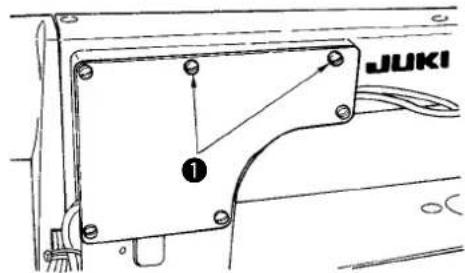

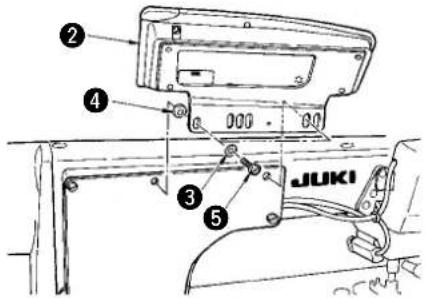

1) Ôter les vis de fixation de plaque latérale 1 de la plaque latérale. 2) Poser le panneau de commande 2 sur la tête de la machine à l'aide des vis 5, des rondelles plates 3 et du siège en caoutchouc 4 fournis comme accessoires avec le panneau de commande.
La DDL-9000B (Non disponible sur l'AK) est donnée comme un exemple de la procédure d'installation.
- La vis de montage du panneau diffère selon la tête de machine utilisée. Voir le type de vis dans le tableau.

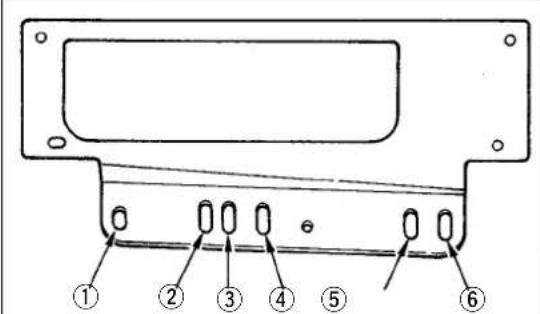

Tableau 1
| Orifice de montage | Vis |
| DDL-9000A | 1 - 5 | M5 X 12 | Vis fournie comme accessoire avec le panneau |
| DDL-9000B | 1 - 5 | (Disponible sur l'AK) M5 X 14 | Vis de fixation de plaque latérale |
| (Non disponible sur l'AK) M5 X 12 | Vis fournie comme accessoire avec le panneau |
| LH-3500A | 2 - 5 | M5 X 14 | Vis de fixation de plaque latérale |

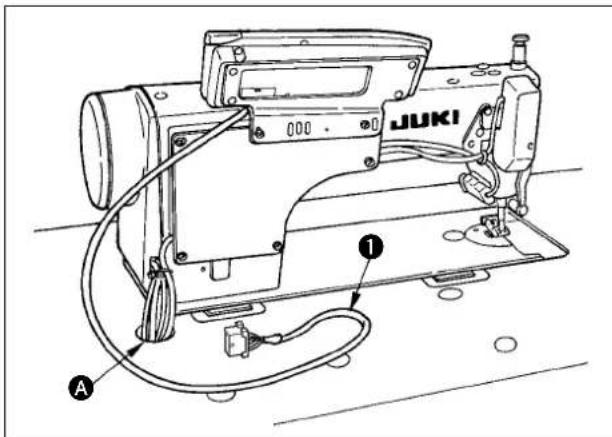

2. Raccordement du CORDON
1) Faire passer le cordon du panneau de commande à travers l'orifice de la table de la machine vers le dessous de la table. 2) Pour le branchement du connecteur, consulter le manuel d'utilisation de la boîte de commande.

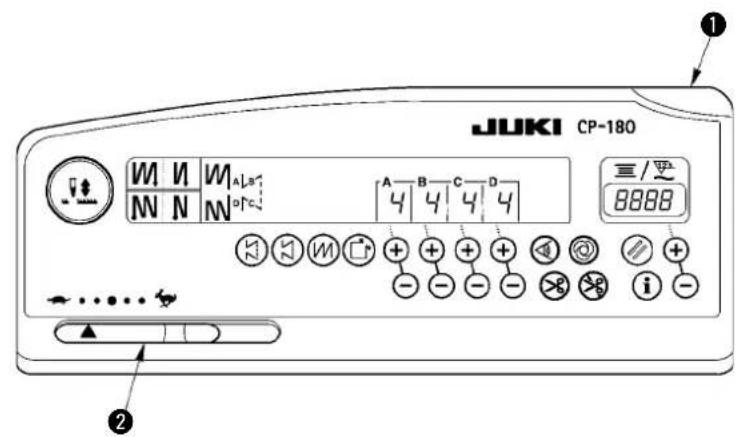

3. Configuration
Témoin d'alimentation (diode-témoin) : S'allume lorsque l'interrupteur d'alimentation est sur marche.
2. Résistance variable de limitation de vitesse maximale : Limite la vitesse lorsqu'on la déplace vers la gauche (

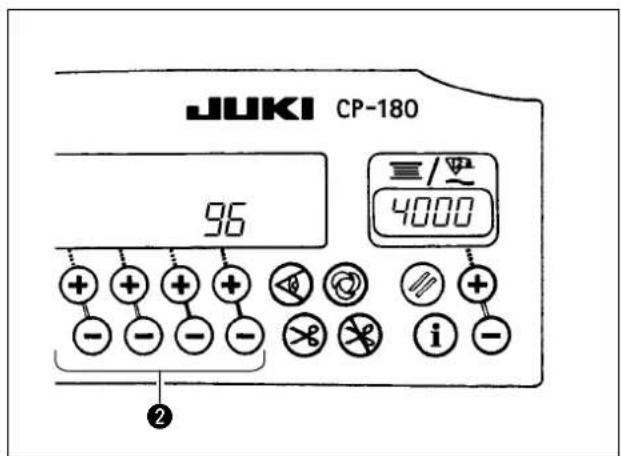

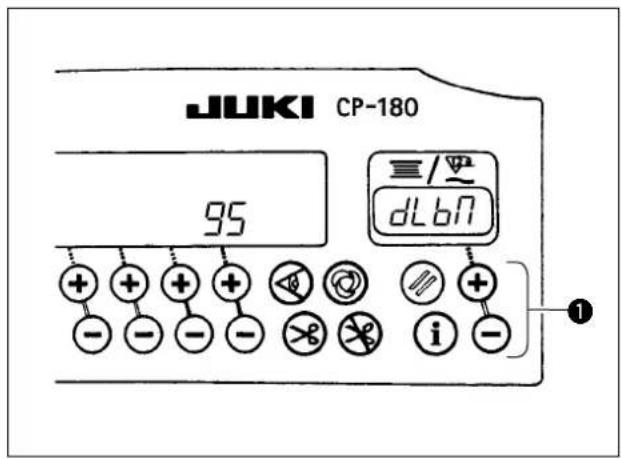

4. Procedure de parametrage de la TETE de machine

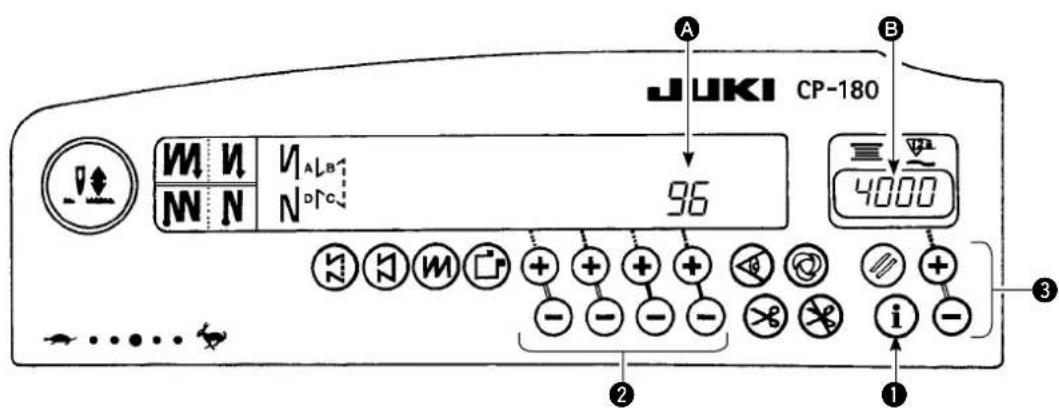

1) Consulter "18. TOUCHE DE PARAMETRAGE DES FONCTIONS" p.15, et appeler le paramètre de fonction No. 95. 2) Appuyer sur la touche ① pour sélectionner le type de tête de machine.
- Consulter les documents séparés "PRECAUTIONS POUR L'INSTALLATION DE LA MACHINE" ou "Liste des têtes de machine" pour connaître les types de têtes de machine.
3) Après avoir sélectionné le type de tête de machine, appuyer sur la touche 2 permet de passer au paramètre N° 96 ou 94 et l'affichage initialise automatiquement le contenu du paramètre correspondant au type de tête de machine.

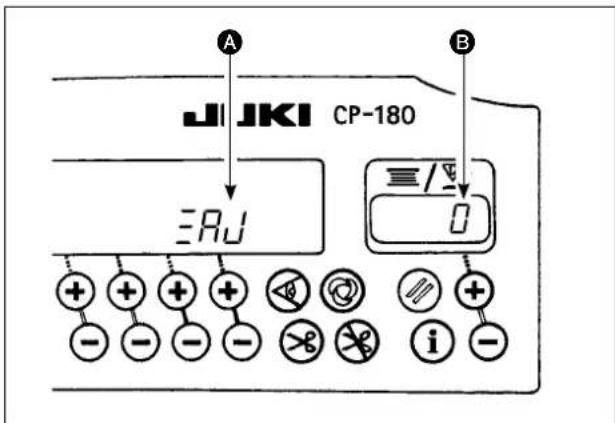

Avertissement :
Avant d'utiliser la tête de machine, veiller à régler l'angle de la tête de machine en procédant comme
indiqué ci-dessous.

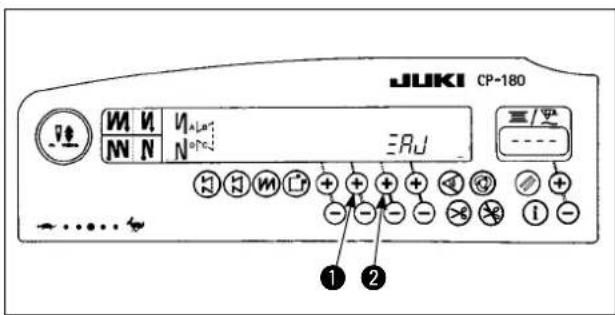

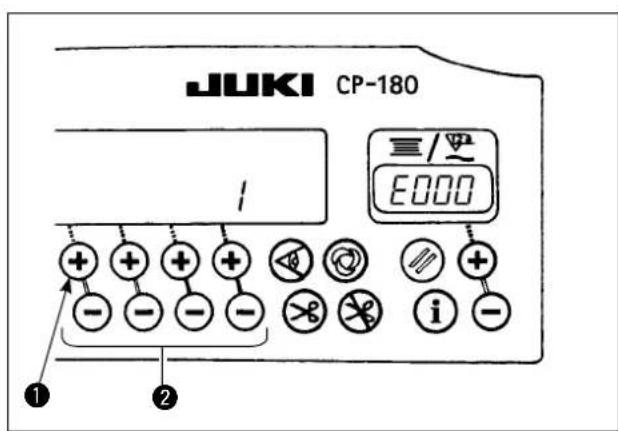

1) Tout en appuyant simultanément sur les touches
1 et 2, mettre l'interrupteur d'alimentation en marche.
2) s'affiche sur l'afficheur et le mode commute sur le mode de réglage. 3) Tourner le volant à la main et l'angle s'affiche sur l'afficheur une fois que le signal de référence a été détecté.
(La valeur est la valeur de référence.)

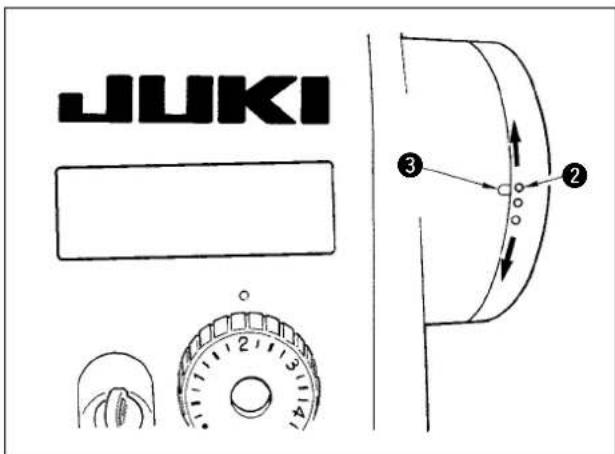

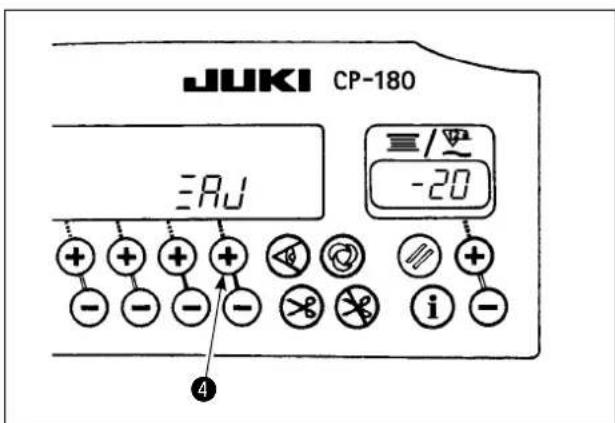

4) Dans cet état, aligner le point blanc 2 du volant sur l'élément concave 3 du couvercle du volant comme indiqué sur la figure.
5) Appuyer sur la touche ④ pour terminer le réglage. (La valeur est la valeur de référence.)

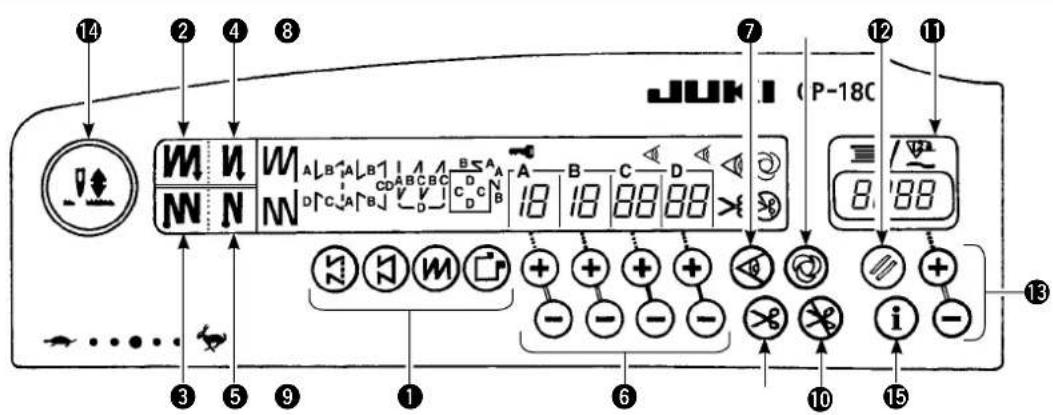

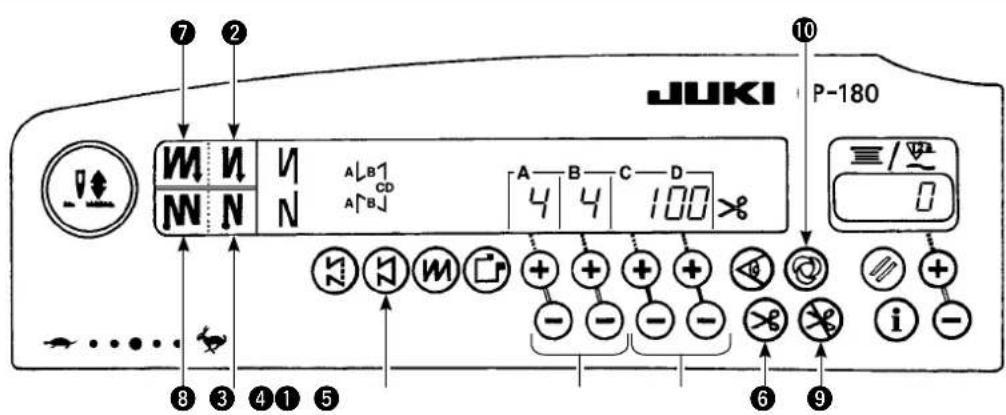

6. Explication du panneau de commande
| 1 | Touches de sélection de configuration
• Permettent de sélectionner quatre configurations différentes. |
| 2 | Touché de double piquage arrêté (pour le début de la couture)
• Permet d'activer/désactiver le double piquage arrêté au début de la couture. |
| 3 | Touché de double piquage arrêté (pour la fin de la couture)
• Permet d'activer/désactiver le double piquage arrêté à la fin de la couture. |
| 4 | Touché de piquage arrêté automatique (pour le début de la couture)
• Permet d'activer/désactiver le piquage arrêté automatique au début de la couture. |
| 5 | Touché de piquage arrêté automatique (pour la fin de la couture)
• Permet d'activer/désactiver le piquage arrêté automatique à la fin de la couture. |
| 6 | Touches de saisie du nombre de points
• Permettent de spécifique le nombre de points à exécuter dans les étapes A à D. |
| 7 | Touché d'activation/désactivation de capteur de bord du tissu
• Cette touche fonctionné lorsque le capteur de bord du tissu se trouve installé sur la machine.
• Permet d'activer et désactiver le capteur de bord du tissu pour la couture. |
| 8 | Touché One-shot (couture automatique non répétitive)
• Cette touche fonctionné lorsque le capteur de bord du tissu se trouve installé sur la machine ou que la machine fonctionné en mode de couture à dimensions constantes.
• Lorsqu'on met la machine en marche avec cette touche, elle fonctionné automatiquement jusqu'à ce que le bord du tissu soit détecté ou que la fin d'une couture à dimensions constantes soit atteinte. |
| 9 | Touché de coupe automatique du fil
• Cette touche fonctionné lorsque le capteur de bord du tissu se trouve installé sur la machine ou que la machine fonctionné en mode de couture à dimensions constantes.
• Lorsqu'on mainient l'avant de la pédale enforcé, le capteur peut détector le bord du tissu ou la machine coupe automatiquèment le fil à la fin du mode de couture à dimensions constantes. |
| 10 | Touché d'interdiction de coupe du fil
• Permet d'interdiré la coupe du fil en toute circstante. |
| 11 | Compteur de fil de canette/compteur de coupe du fil
• Le compteur de fil de canette/compteur de coupe du fil peut être commuté par la fonction du corps principal de la boîte de commande.
Compteur de fil de canette:
• Compte la quantité de fil de canette en la retranchant de la valeur spécifique.
• Lorsque le dispositif de détention de quantité restante de fil de canette est installé sur la machine, ce compteur indique le nombre de déctions.
Compteur de coupe du fil:
• A chaque coupe du fil, la valeur du compteur augmente d'une unité. |
| 12 | Touché de réinitialisation du compteur de fil de canette
• Permet de ramener l'indication du compteur de fil de canette à la valeur initiale.
• Lorsque le compteur de coupe du fil est sélectionné, il est remis à [0]. |
| 13 | Touches de saisie de quantité de fil de canette
• Permettent de spécifique la quantité de fil de canette. |
| 14 | Touché de compensation des points par le relevage/absaisissement de l'aiguille
• Permet d'exécuter une compensation de points par le relevage/absaisissement de l'aiguille.

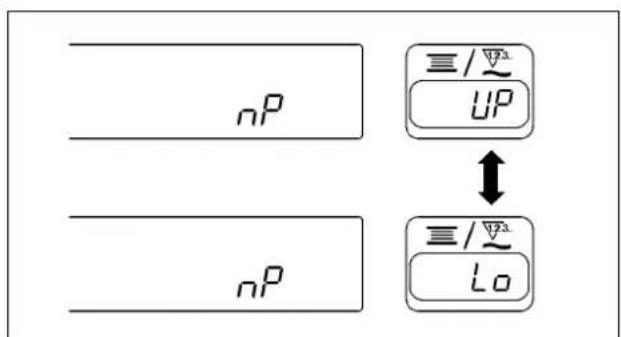

[Sélection de la position d'arrêt de la barre à aiguille lorsque la pédale est au neutre]
• Mettre la machine sous tension tout en appuyant sur la touche de compensation des points par le relevage/absaisissement de l'aiguille. La position d'arrêt de la barre à aiguille quand la pédale est au neutre passée entre la position abaissee et la position relevante.
• On peut vérifier la position d'arrêt sur le couvercle avant de la boîte de commande.
Lorsque la position relevante est spécifique: "nP UP"
Lorsque la position abaissee est spécifique: "nP Lo" |
| 15 | Touché d'information
• Sert à appeler la fonction d'aide à la production et le paramétrage à touché unique (enMAINANT LA touche enforcée pendant 1 seconde.) |
Configuration de points arrêté
| 2 N | DESEN-
CLENCHEE | EN-
CLENCHEE | DESEN-
CLENCHEE | EN-
CLENCHEE |
| Configuration
de couture | | A
B | C
D | A
B
C
D |
| 3 N | DESEN-
CLENCHEE | DESEN-
CLENCHEE | EN-
CLENCHEE | EN-
CLENCHEE |
1) Appuyer sur la touche d'exécution de points arrêté pour spécifier une configuration de points arrêté. 2) La configuration de points arrêté est sélectionnée et le nombre de points et données d'exécution de points arrêté ayant déjà été spécifiés sont indiqués sur le panneau. 3) Si vous souhaitez modifier le nombre de points, utiliser la touche "+" ou "-" des touches 4 pour paramétrer le nombre de points de A à D.
Plage de réglage du nombre de points : 0 à 19 points
4) Il est possible d'exécuter quatre configurations de couture différentes en combinant les états activé et désactivé de la touche d'exécution automatique de points arrêté (pour le début de la couture) 2 et de la touche d'exécution automatique de points arrêté (pour la fin de la couture). 5) On peut également spécifier le mode de double piquage arrêté à l'aide de la touche de double piquage arrêté (pour le début de la couture) ⑤ et de la touche de double piquage arrêté (pour la fin de la couture) ⑥.
Configuration de couture à dimensions constantes
| 2 | N | DESEN-
CLENCHEE | EN-
CLENCHEE | DESEN-
CLENCHEE | EN-
CLENCHEE |
| Configuration
de couture | CD | A
B
CD | CD
B
A | A
B
CD
B
A |
| 3 | N | DESEN-
CLENCHEE | DESEN-
CLENCHEE | EN-
CLENCHEE | EN-
CLENCHEE |
1) Appuyer sur la touche de configuration de couture à dimensions constantes ① sur le panneau de commande pour sélectionner la configuration de couture à dimensions constantes. 2) La configuration de couture à dimensions constantes est sélectionnée. Le nombre de points prédéfini et l'état de la fonction d'exécution de points arrêté sont alors affichés sur le panneau de commande. 3) Pour changer le nombre de points des étapes de la configuration de couture à dimensions constantes, spécifie le nombre de points pour les étapes C et D à l'aide des touches ⑤. Sélectionner l'exécution de points arrêté en conséquence. Pour changer le nombre de points arrêté, utiliser les touches ④ afin de spécifier le nombre de points pour les étapes A et B.
Plage de réglage: A, B = 0 à 19 points C, D = 5 à 500 points
4) Il est possible d'exécuter quatre configurations de couture différentes en combinant l'état activé ou dé-sactivé de la touche d'exécution automatique de points arrêté (pour le début de la couture) 2 et de la touche d'exécution automatique de points arrêté (pour la fin de la couture) 3. 5) On peut également spécifier le mode de double piquage arrière à l'aide de la touche de double piquage arrière (pour le début de la couture) et de la touche de double piquage arrière (pour la fin de la couture) 6) Si la touche de coupe automatique du fil est activée, la machine exécute automatiquement la coupe du fil après avoir exécuté le nombre prédéfini de points entre C et D. (Si l'on a spécifié une exécution automatique de points arrêté (pour la fin de la couture), la machine exécute automatiquement la coupe du fil après l'exécution automatique des points arrêté (pour la fin de la couture) même si la touche de coupe automatique du fil n'est pas activée.)
Si la touche de coupe automatique du fil 6 est désactivée, actionner la touche Touch-back après les étapes C et D. La machine fonctionne alors à petite vitesse (opération de compensation de points). Si on ramène la pédale au neutre, puis qu'on enfonce à nouveau l'avant de la pédale, on peut continuer la couture quel que soit le nombre de points spécifique.
7) Si la fonction d'interdiction de coupe du fil 9 est sélectionnée, la machine s'arrête avec l'aiguille relevée sans couper le fil. 8) Lorsque la fonction de couture automatique One-shot (couture automatique non répétitive) ⑩ est sélectionnée, la machine exécute automatiquement la couture d'un seul trait à la vitesse spécifique lorsqu'on appuie sur l'avant de la pédale.

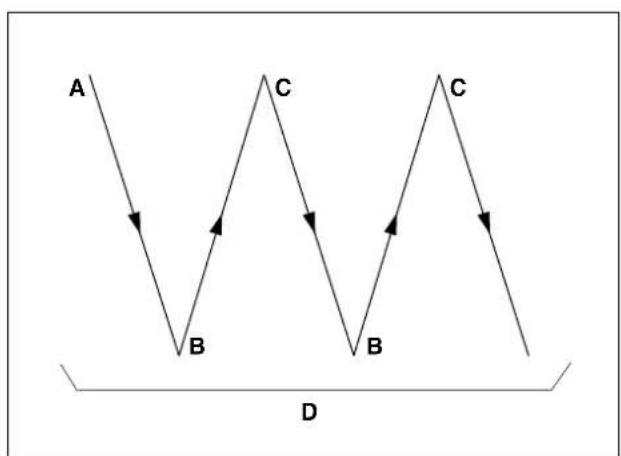

Configuration de couture de parties chevauchantes

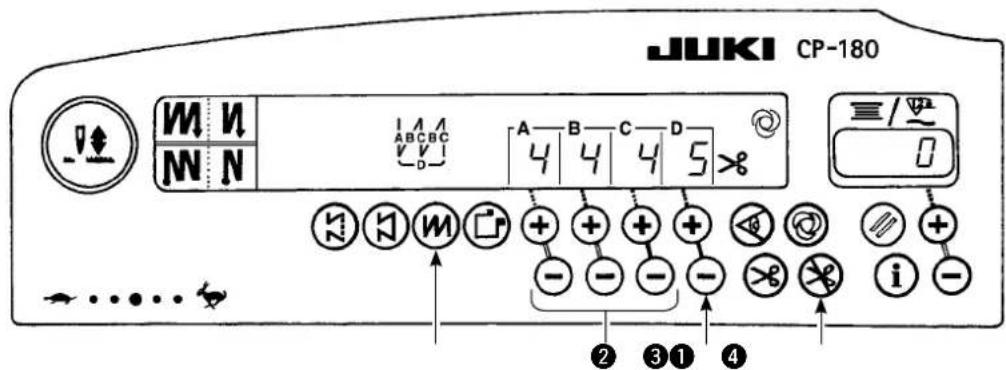

1) Appuyer sur la touche de configuration de couture de parties se chevauchant ① pour spécifier une configuration de couture de parties se chevauchant. 2) La configuration de couture de parties se chevauchant est sélectionnée et le nombre de points et données de configuration de couture de parties se chevauchant ayant déjà été spécifiés sont indiqués sur le panneau. 3) Pour changer le nombre de points, utiliser les touches de saisie de nombre de points ② pour les étapes A à C. Pour changer le nombre d'étapes répétées, utiliser les touches "+" et "-" ③ afin de spécifier le nombre d'étapes D.
Plage de réglage du nombre de points A, B et C pouvant être changés : 0 à 19 points.
Plage de réglage du nombre d'étapes D pouvant être changées : 0 à 9 fois.
4) Encensez une fois l'avant de la pédale. La machine exécute en boucle la couture normale et l'exécution de points arrêté le nombre de fois prédéfini. La machine actionne ensuite automatiquement le coupe-fil et s'arrête, terminant ainsi la procédure de couture de parties se chevauchant. (La couture automatique One-shot (couture automatique non répétitive) ne peut pas être désactivée.) 5) Si la fonction d'interdiction de coupe du fil 4 est sélectionnée, la machine s'arrête avec l'aiguille reléventes sans couper le fil à la fin de la procédure de couture de parties se chevauchant.

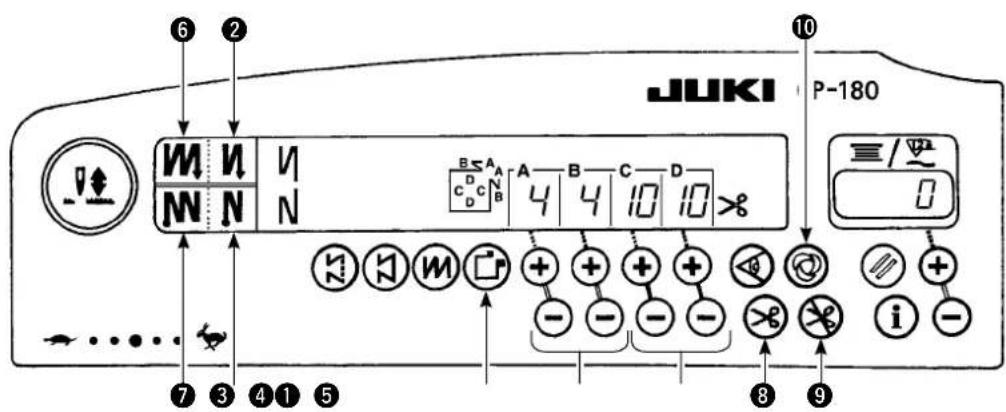

Configuration de couture rectangulaire
| 1 N | DESENCLENCHEE ENCLLENCHEE DESENCLLENCHEE ENCLLENCHEE |
| Configuration de couture | D C D | A B C D | A B C D | A B C D |
| 1 N | DESENCLENCHEE DESENCLLENCHEE ENCLLENCHEE ENCLLENCHEE |
1) Appuyer sur la touche de configuration de couture rectangulaire ① sur le panneau de commande pour sélectionner la configuration de couture rectangulaire. 2) La configuration de couture rectangulaire est sélectionnée. Le nombre de points prédéfini et les autres données de couture sont alors affichés sur le panneau de commande. 3) Pour changer le nombre de points des étapes de la configuration de couture rectangulaire, spécifiez le nombre de points pour les étapes C et D à l'aide des touches (pour les étapes C et D). Sélectionner l'exécution de points arrêté en conséquence. Pour changer le nombre de points arrêté, utiliser les touches 4 afin de spécifier le nombre de points pour les étapes A et B.
(Plage de réglage: A, B = 0 à 19 points, C, D = 0 à 99 points)
4) Il est possible d'exécuter quatre configurations de couture différentes en combinant l'état activé ou désactivé de la touche d'exécution automatique de points arrêté (pour le début de la couture) ② et de la touche d'exécution automatique de points arrêté (pour la fin de la couture) ③. 5) On peut également spécifier le mode de double piquage arrière à l'aide de la touche de double piquage arrière (pour le début de la couture) et de la touche de double piquage arrière (pour la fin de la couture). À chaque étape, la machine s'arrête automatiquement après l'exécution du nombre de points prédéfini.
Si l'on appuie alors sur la touche Touch-back, la machine tourne à petite vitesse (fonction de compensation des points). À la dernière étape, si l'on ramène la pédale au neutre, puis qu'on enfonce à nouveau l'avant de la pédale, on peut continuer la couture quel que soit le nombre de points spécifique.
6) Si la touche de coupe automatique du fil est activée, la machine exécute automatiquement la coupe du fil après la étape. (Si l'exécution automatique de points arrêté (pour la fin de la couture) est sélectionnée, la machine coupe automatiquement le fil après l'exécution automatique de points arrêté (pour la fin de la couture).) 7) Si la fonction d'interdiction de coupe du fil 9 est sélectionnée, la machine s'arrête avec l'aiguille relevée sans couper le fil. 8) Lorsque la fonction de couture automatique One-shot (couture automatique non répétitive) 10 est sélectionnée, la machine exécute automatiquement la couture d'un seul trait à la vitesse de couture prédéfinie jusqu'à ce que le nombre de points spécifique soit atteint lorsqu'on appuie sur la pédale lorsque la machine exécute la couture de l'étape C ou D. La machine exécute la coupe du fil à la dernière étape de la configuration de couture automatique One-shot. 9) Lorsque la machine est dotée d'un relevéur automatique, le pied presseur remonte automatiquement à la fin de chaque étape de couture.
8. Parametrage avec TOUCHE UNIQUE
Une partie des options de paramétrage de fonction peut facilement être modifiée en cours normal.
Avertissement :
emploi du SC-920.

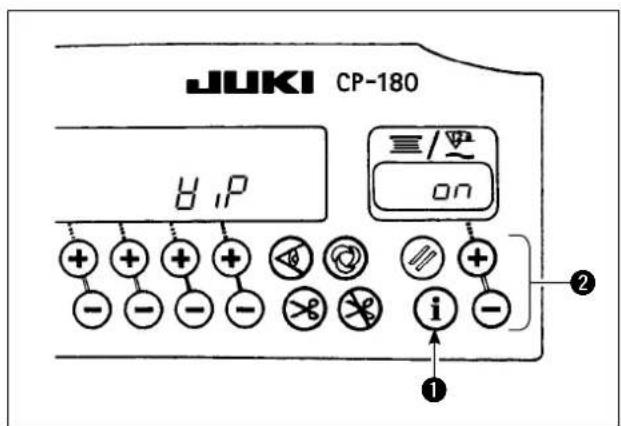

Procédure de paramétrage à touche unique

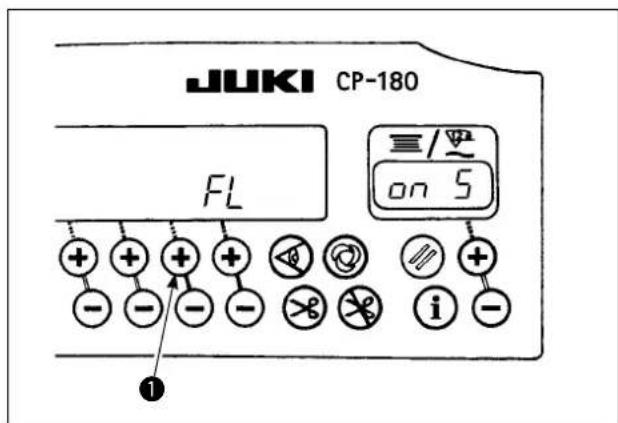

1) Maintenir la touche ① enfoncée pendant une seconde pour accéder au mode de paramétrage de fonction. 2) Utiliser la touche ② pour changer la valeur. 3) Appuyer sur la touche ① pour revenir à la couture normale.
On appuie sur la touche
métrage est validé.
1, le para
* Fonction de tire-fil (H)_iP
FF : Le tire-fil n'est pas activé après la coupe du fil
Fn : Le tire-fil est activé après la coupe du fil
9. Fonction d'aide à la production
Elle se compose de deux fonctions différentes (cinq modes différents) : la fonction de gestion du volume de production et la fonction de mesure de disponibilité. Chacune offre une aide distincte à la production. Sélectionner la fonction (mode) appropriée suivant la nécessité.
Fonction de gestion du volume de production
Mode d'affichage du nombre de pièces cible [F100] Mode d'affichage de l'écart entre le nombre actuel de pièces et le nombre cible [F200]
Le nombre de pièces ciblé, le nombre actuel de pièces et l'écart entre les deux, de même que le temps d'exécution sont affichés afin de signaler à l'opérateur tout retard et la progression en temps réel. Les opérateurs de machine à coudre peuvent ainsi travailler tout en vérifiant constamment leur cadence de travail.
Cela peut sensibiliser à la cible et d'augmenter ainsi la productivité. En outre, tout retard dans le travail peut être identifié dès qu'il apparait et permettre de détecter les problèmes pour mettre en œuvre rapidement les mesures palliatives.
< Fonction de mesure de disponibilité >
Mode d'affichage du taux de disponibilité de la machine à coudre [F300] Mode d'affichage du temps de pas [F400] Mode d'affichage du nombre moyen de rotations [F500]
L'état de disponibilité de la machine à coudre est automatiquement mesuré et affiché sur le panneau de commande. Les données obtenues peuvent être utilisées pour effectuer des analyses de processus, ou vérifier la configuration de la ligne et l'efficacité du matériel.

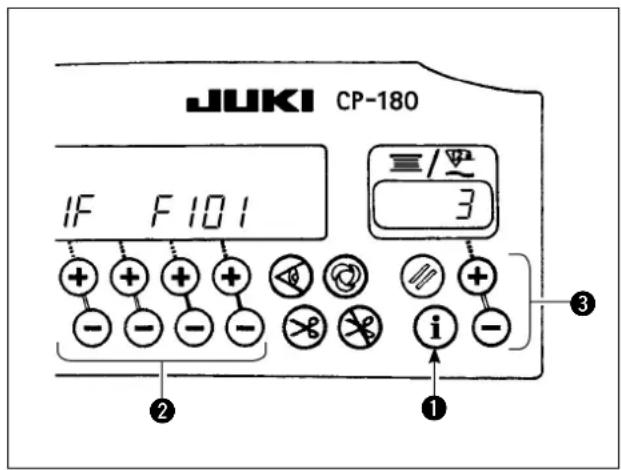

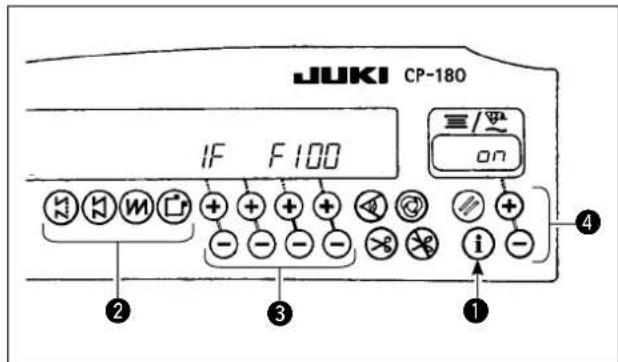

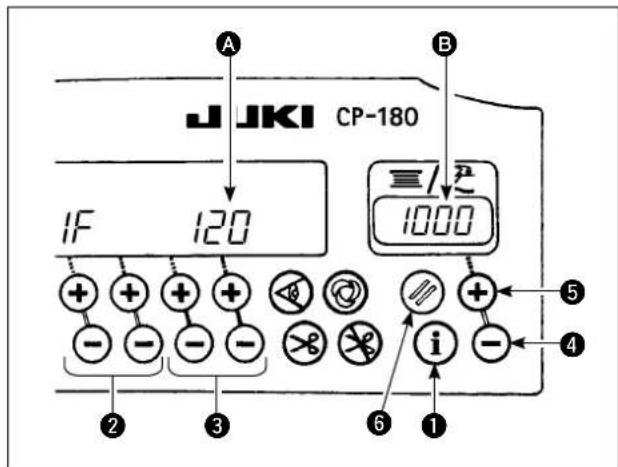

< Pour afficher les modes d'aide à la production >
1) En couture normale, maintenir la touche ① enfoncée (pendant une seconde) pour appeler l'écran de paramétrage de touche unique. 2) Puis appuyer sur la touche ② de l'écran pour afficher ou masquer les modes d'aide à la production. 3) Appuyer sur la touche ⑤ pour sélectionner le mode à afficher ou masquer. 4) Pour afficher ou masquer l'affichage, appuyer sur la touche. 5) Pour revenir à la couture normale, appuyer sur la touche 1.
Les F100 à F500 ont été paramétrés.
en usine à la livraison.
La couture peut être exécutée avec les données d'aide à la production affichées sur le panneau de commande.
1) Appuyer sur la touche ① en couture normale pour accéder au mode d'aide à la production. 2) Pour changer de fonction d'aide à la production (F100 à F500), appuyer sur la touche ②. 3) Appuyer sur la touche ③ pour modifier les données affectées d'un astérisque (*) dans le tableau 1 "Affichage des modes". Pour modifier les données affectées d'un astérisque (*), appuyer sur la touche ④ ou ⑤. 4) Concernant la procédure de réinitialisation des données, consulter le Tableau 2 "Réinitialisation des modes". 5) Pour revenir à la couture normale, appuyer sur la touche 1.
Tableau 1: Affichage des modes
| Nom du mode Afficheur | A | Afficheur B | Afficheur C(sur pression de la touche 4 ou 6) |
| Mode d'affichage du nombre de pièces(F100) | Nombre de pièces actuel(Unit : Pièce)(*1) | Nombre de pièces ciblé(Unit : Pièce)(*2) | - |
| Mode d'affichage de l'écart entre le nombre de pièces ciblé et le nombre de pièces actuel(F200) | Ecart entre le nombre de pièces ciblé et le nombre de pièces actuel(Unit : Pièce)(*1) | Temps de pas ciblé(Unit : 100 msec)(*2) | - |
| Mode d'affichage du ta ux de disponibilité de la machine à coudre(F300) | oP-r | Taux de disponibilité de la machine à coudre durant la couture précédente(Unit : %) | Affichage du Taux moyen de di sp o ni b i l it é machine à coudre(Unit : %) |
| Mode d'affichage du temps de pas(F400) | P_r-F | Temps de pas durant la couture précédente(Unit : 1 sec) | Affichage du temps de pas moyen(Unit : 100 msec) |
| Mode d'affichage du nombre moyen de rotations(F500) | R5Pd | Nombre moyen de rotations durant la couture précédente(Unit : sti/min) | A ff i c h a g e d u n moyen de rotations(Unit : sti/min) |
Tableau 2: Réinitialisation des modes
| Nom du mode | Touché®
(maintenue enfoncée
pendant 2 secondes) | Touché®
(maintenue enfoncée
pendant 4 secondes) |
| Mode d'affichage du nombre de pièces(F100) | Réinitialise le nombre actuel de piècesRéinitialise l'écart entre le nombrede pièces ciblé et le nombre actueldiès | - |
| Mode d'affichage de l'écart entre nombre de pièces ciblé et le nombre de pièces actuelf(F200) | Réinitialise le nombre actuel de piècesRéinitialise l'écart entre le nombrede pièces ciblé et le nombre actueldiès | - |
| M o d e d ' a f f i c h a g e d disponibilité de la machine à coudre(F300) | u t aux deRéinitialise le tauxdisponibilité de la machine à coudre | Ré initialisée l'auxdisponibilité de la machine à coudremoyénodeRéinitialise le temps de pas moyenRéinitialise le nombre moyen derotations de la machine |
| Mode d'affichage du temps de pas(F400) | Réinitialise le temps de pas moyen | Ré initialisée l'auxdisponibilité de la machine à coudréRéinitialise le temps de pas moyenRéinitialise le nombre moyen derotations de la machine |
| Mode d'affichage du nombre moyen de rotations(F500) | Réinitialise le nombre moyen derotations de la machine | Ré initialisée l'auxdisponibilité de la machine à coudréRéinitialise le temps de pas moyenRéinitialise le nombre moyen derotations de la machine |
Pour paramétrer en détail la fonction de gestion du volume de production, maintenir enfoncée la touche (pendant trois secondes) située sous le mode d'affichage du nombre de pièces ciblé (F100) ou le mode d'affichage de l'écart entre le nombre de pièces ciblé et actuel (F200). Appuyer sur la touche pour commuter entre le nombre de coupes de fil (F101) réglé et l'avertisseur de cible atteinte réglé (F102). - Lorsque le nombre de coupes de fil paramétré est affiché (F101), appuyer sur la touche ③ pour paramétrer le nombre de coupes de fil pour la couture d'une (1) pièce de vêtement. Lorsque l'avertisseur de cible atteinte paramétré est affiché, appuyer sur la touche 3 pour paramétrer l'activation ou la désactivation de l'avertisseur une fois que le nombre actuel de pièces a atteint le volume cible.
La machine détecte le nombre de points. La valeur prédéfinie sur le compteur de fil de canette diminue en fonction du nombre de points détectés. (La soustraction est exécutée en fonction du réglage du paramètre de fonction No. 7, Compteur de fil de canette.) Lorsque le compteur atteint une valeur négative telle que " 1 → 0 → -1 ", trois bips sont émis pour avertir l'opérateur qu'il est temps de changer le fil de canette.

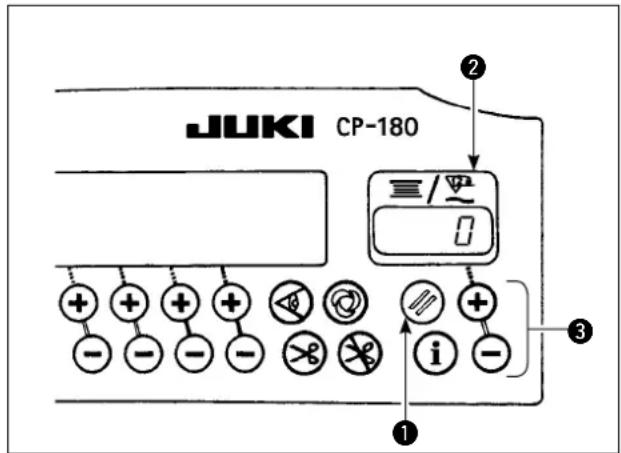

Appuyer sur la touche de réinitialisation du compteur de fil de canette ① pour ramener l'indication du compteur de fil de canette ② à la valeur initiale (la valeur initiale a été réglée à "0" en usine).
Il n'est pas possible de réinitialiser le compteur de fil de canette pendant la couture. Dans ce cas, actionner une fois le coupe-fil.
2) Spécifier une valeur initiale à l'aide des touches de saisie de quantité de fil de canette ③. Lorsqu'on maintient la touche enfoncée, la vitesse de changement augmente.

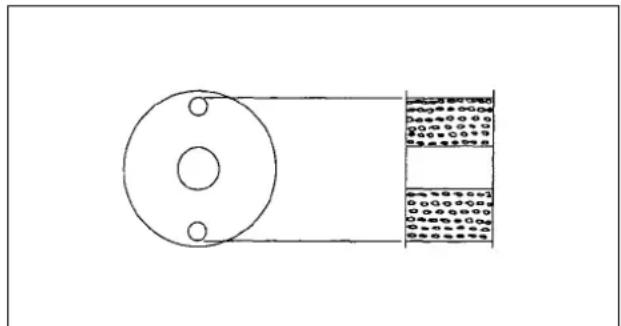

Valeur initiale sur le compteur de fil de canette pour référence
Le tableau ci-dessous indique, pour référence, les valeurs de réglage initiales lorsque la canette est bobinée jusqu'à l'orifice extérieur de la boîte à canette comme le représenté la figure ci-dessus.
| Fil utilisé | Longueur de fil bobiné sur la canette | Valeur du compteur de fil de canette |
| Filé de polyester n° 50 | 36m | 1.200 (longueur des points : 3 mm) |
| Fil de cotton n° 50 | 31m | 1.000 (longueur des points : 3 mm) |
Taux de tension du fil 100%
- Dans la réalité, le compteur de fil de canette est affecté par l'épaisseur du tissu et la vitesse de couture. Spécifier la valeur initiale du compteur de fil de canette selon les conditions d'utilisation.
3) Après avoir spécifié correctement la valeur initiale, mettre la machine en marche. 4) Lorsqu'une valeur négative s'affiche sur le compteur et que trois bips sont émis, replacer le fil de canette. 5) Après avoir remplacé correctement le fil de canette, appuyer sur la touche de réinitialisation du compteur de fil de canette 1 pour ramener le compteur à la valeur initiale. Remettre alors la machine en marche. 6) Si la quantité restante de fil de canette est excessive ou si le fil de canette s'épuise avant que le compteur de fil de canette n'ait indiqué une valeur négative, spécifier correctement la valeur initiale à l'aide des touches de réglage de fil de canette "+" et "-".
Si la quantité restante de fil de canette est excessive... Augmenter la valeur initiale à l'aide de la touche “+” Si la quantité restante de fil de canette est insuffisante... Diminuer la valeur initiale à l'aide de la touche “-”
- La manière dont le fil est bobiné ou l'épaisseur du tissu peuvent entraîner une irrégularité de performance et il est alors nécessaire de spécifier un certain surplus pour la quantité de coupe du fil.
- Si l'on utilise le compteur de fil de canette avec le capteur de quantité étections effectuées par le capteur.
Avant d'utiliser le capteur de quantité restante de fil de canette, lisez attentivement son manuel d'utilisation.

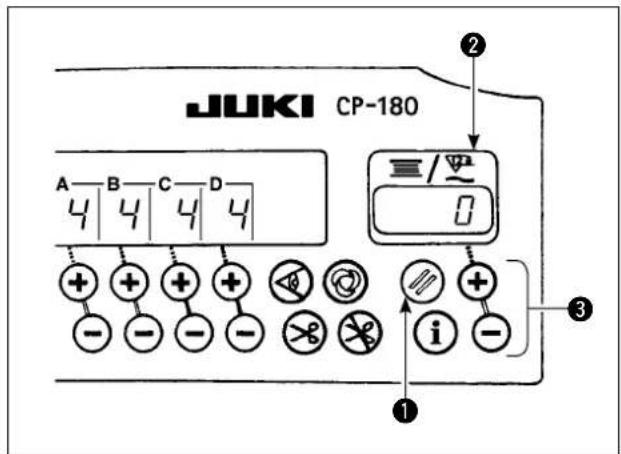

On peut passer de l'affichage du compteur de fil de canette à l'affichage du compteur de coupe du fil (compteur de couture simplifié) en procédant comme il est indiqué ci-dessous.
1) Paramètre n° 6 Désactiver la fonction de compteur de fil de canette.
(0 : Fonction désactivée / 1 : Fonction activée)
2) Paramètre n°14 Activer la fonction de compteur de couture.
(0: Fonction désactivée / 1: Fonction activée)
3) À la mise sous tension suivante, l'affichage indique le compteur de coupe du fil.
À chaque coupe du fil, la valeur du compteur augmente d'une unité.
Après chaque paramétrage, ne pas oublier de valider le paramétrage.
Si coupez l'alimentation sans valider, le contenu du paramètre ne change pas.
Pour la procédure d'actualisation, consulter "18. TOUCHE DE PARAMETRAGE DES FONCTIONS" p.15.
4) Lorsqu'on appuie sur la touche de réinitialisation 1, l'indication de l'affichage 2 est ramenée à "0". 5) Pour modifier la valeur de comptage, l'augmenter/la diminuer avec les touches de saisie 3.

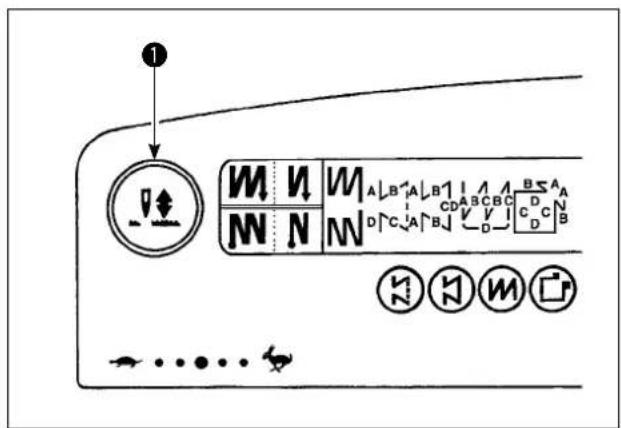

12. TOUCHE de compensation des POINTS par le relevage/abaissement de l'aiguille
À chaque fois que l'on appuie sur la touche de compensation des points par le releverage/abaissement de l'aiguille 1, l'aiguille remonte si elle se trouve sur sa position la plus BASSE ou s'abaisse si elle se trouve sur la position la plus haute. Ceci condense le point par la moitié de la longueur des points prédéterminée. Noter, toutes, que la machine ne tourne pas continuellement à petite vitesse même si l'on maintient cette touche enfoncée. Noter également que la touche de compensation des points par le releverage/abaissement de l'aiguille est inopérante après que l'on a tourné le volant à la main. La fonction de compensation des points par le releverage/abaissement de l'aiguille n'active pas l'opération de coupe du fil.
Lorsqu'on met la machine sous tension tout en appuyant sur la touche de compensation des points par le releverage/abaissement de l'aiguille 1, la position d'arrêt quand la pédale est au neutre peut être changée. Il est également possible de valider l'état affiché sur le panneau de commande. (Le contenu indiqué ici est pris en compte à la remise sous tension suivante.)

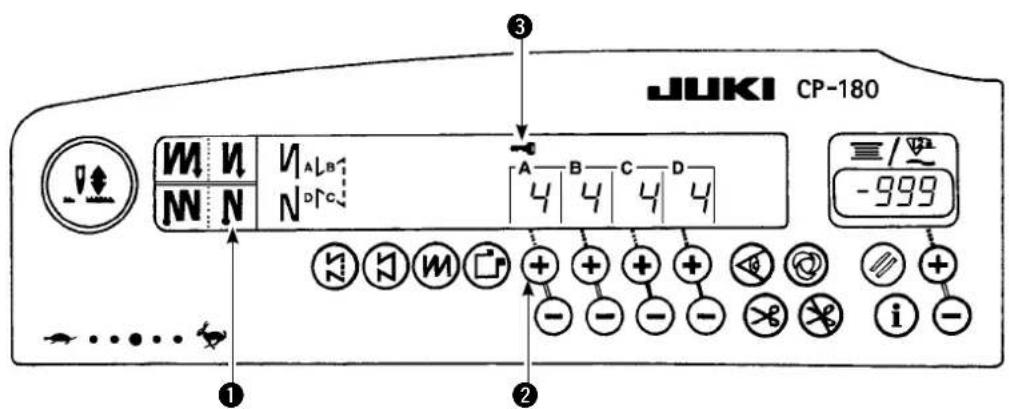

13. Fonction de verrouillage des touches
Les touches de saisie peuvent être verrouillées pour empêcher que les données spécifiées pour le nombre de points ou les étapes (A, B, C et D) ne puissent être changées par erreur. (La configuration à coudre et la valeur du compteur de fil de canette peuvent toutefois être changées, même lorsque les touches de saisie sont verrouillées.)
1) Après avoir terminé la saisie des données de nombre de points, etc., mettre la machine hors tension une fois. 2) Remettre l'interrupteur d'alimentation sur marche tout en appuyant sur la touche d'exécution automatique de points arrière (pour la fin de la couture) ① et sur la touche " + " de saisie du nombre de points ② pour l'étape A. 3) Le symbole clé 3 s'affiche sur le panneau de commande. Ceci termine le verrouillage des touches. (Si le symbole clé ne s'affiche pas sur le panneau de commande, répéter les opérations des étapes 1) à 3) ci-dessus.) * Pour déverrouiller les touches, effectuer à nouveau les opérations des étapes 1) et 2).
(Les touches sont déverrouillées lorsque le symbole clé disparaît.)
14. TOUCHE D'activation/desactivation du capteur de BORD du TISSU
Lorsque le capteur de bord du tissu en option est raccordé au panneau de commande, la touche d'activation/désactivation du capteur de bord du tissu fonctionne. - Si le capteur de bord du tissu est spécifique, la machine s'arrête automatiquement ou exécute la coupe du fil lorsque le capteur détecte le bord du tissu.
Si le capteur de bord du tissu est utilisé avec le panneau de commande, lisez attentivement son manuel d'utilisation.
15. TOUCHE de COUPE automatique du FIL
- Cette touche permet de commander l'actionnement automatique du coupe-fil lorsque la machine s'arrête automatiquement ou lorsqu'on utilise le capteur de bord du tissu.
(Si l'exécution automatique de points arrêtée (pour la fin de la couture) est spécifiée, le coupe-fil est actionné après l'exécution automatique de points arrêtée (pour la fin de la couture).)
16. TOUCHE one-shot (couture automatique NON repetitive)
- Cette touche s'utilise en mode de couture à dimensions constantes, en mode de couture rectangulaire ou pour une étape où l'utilisation du capteur de bord du tissu est spécifiée. Elle commande l'exécution d'une couture automatique d'un seul trait à la vitesse spécifiée jusqu'à la fin de l'étape.
17. TOUCHE d'interdiction de COUPE du FIL
- Cette touche s'utilise pour désactiver temporairement la fonction de coupe du fil.
Les autres fonctions de la machine ne sont pas affectées par cette touche.
(Si l'on a spécifié une exécution automatique de points d'arrêt (pour la fin de la couture), la machine exécute automatiquement des points d'arrêt à la fin de la couture.)
Si on a activé à la fois la touche de coupe automatique du fil et la touche d'interdiction de coupe du
fil, la machine ne coupe pas le fil, mais s'arrête avec son aiguille relevée.
18. TOUCHE De parametrage des fonctions
1) Mettre la machine sous tension tout en maintenant la touche de paramétrage des fonctions 1 enfoncée. 2) L'affichage du panneau de commande passe en mode d'indication du paramétrage des fonctions.
Le numéro de paramètre est indiqué dans la section A et la valeur spécifiée dans la section B de la section d'indication du compteur.
- Le contenu du paramétrage prend en compte ce qui a été spécifié la fois précédente.
3) On peut changer le numéro de paramètre à l'aide des touches ②. 4) On peut changer la valeur spécifique (état spécifique dans le cas d'une activation/désactivation) à l'aide des touches ③. 5) APRÈS le paramétrage, lorsqu'on appuie sur la touche ②, le contenu modifié est mémorisé et sera pris en compte la fois suivante. 6) Pour plus d'informations sur le contenu du paramétrage des fonctions, consulter le manuel d'utilisation de la boîte de commande.
liste des paramètres de fonction, le détail des paramétrages de fonction et le connecteur d'entrée/de sortie en option, consulter le mode d'emploi du SC-920.

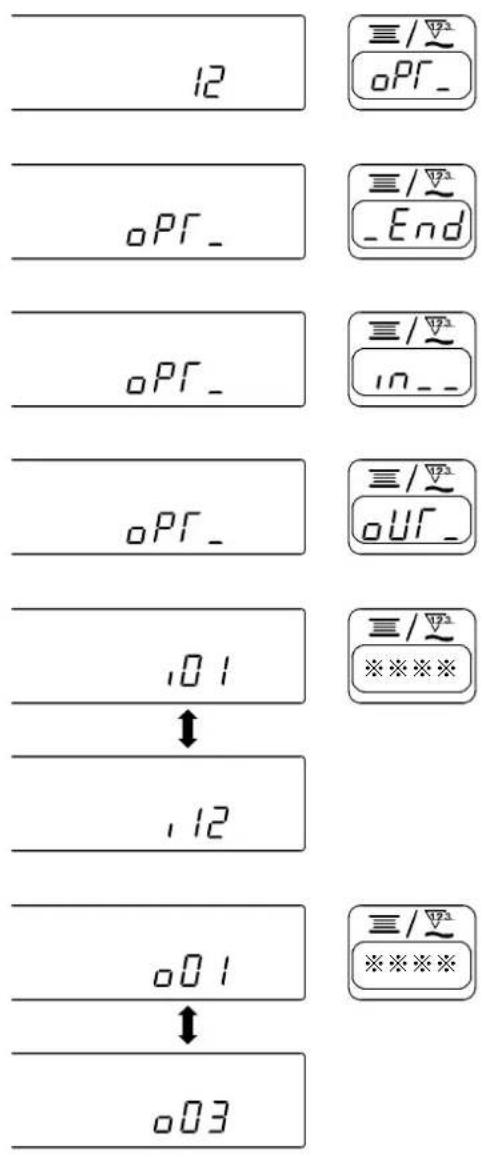

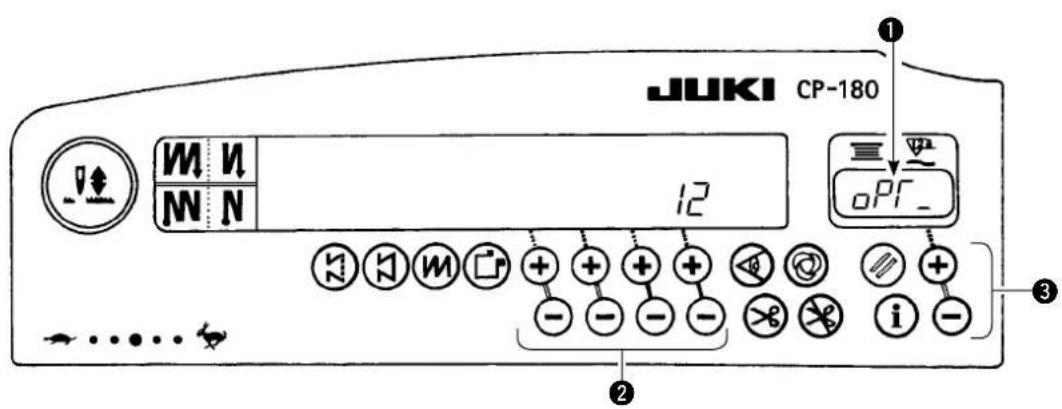

19. Parametres d'entree/de SORTIE en OPTION

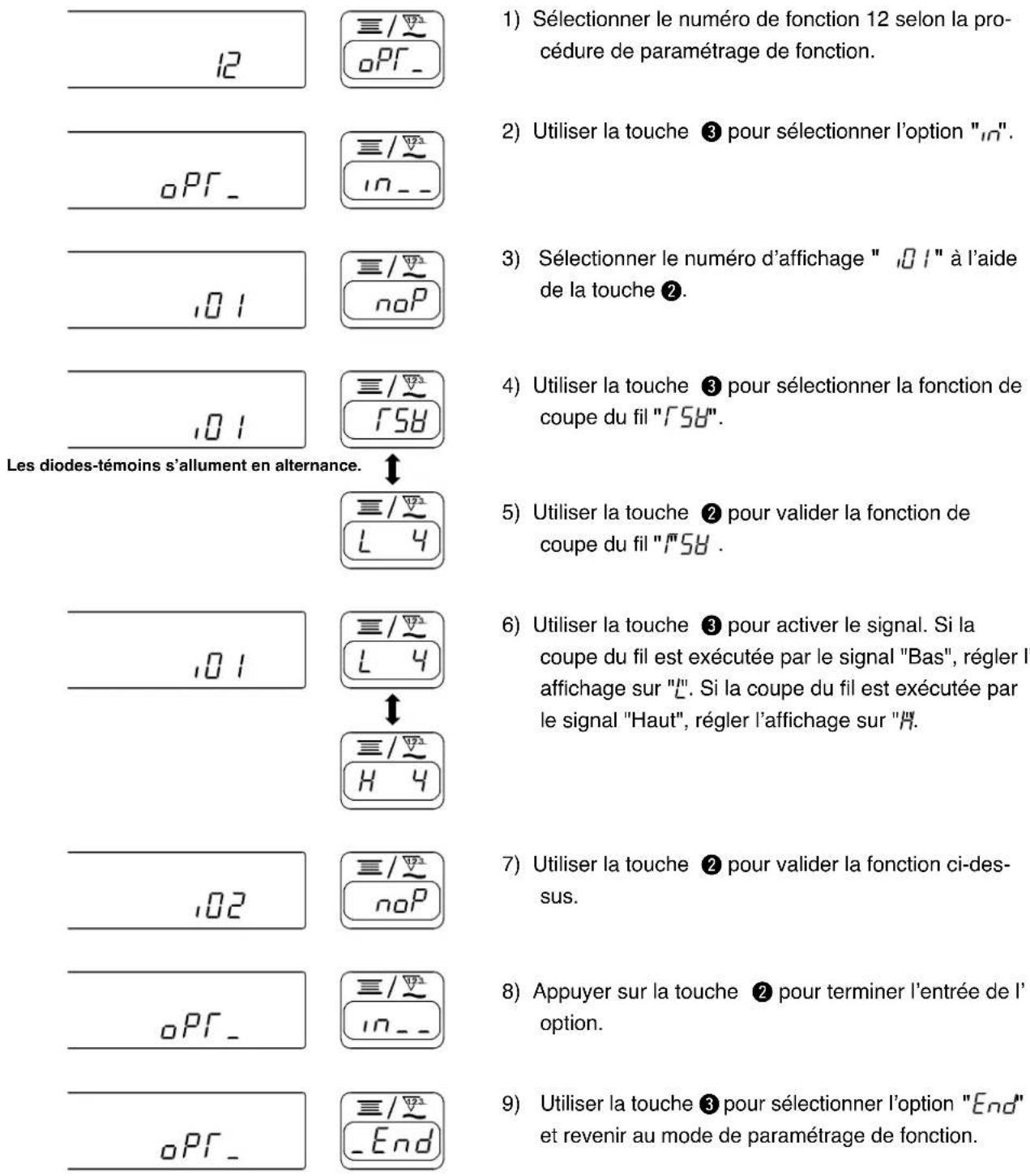

1) Sélectionner le numéro de fonction 12. 2) Utiliser la touche ③ pour sélectionner l'option "End" ou "n". ouu
Spécifier le numéro d'affichage pour le connecteur de réglage de la fonction d'entrée à l'aide de la touche ②. Ensuite, spécifiez la fonction de la broche du connecteur correspondant au numéro d'affichage à l'aide de la touche ③.
Le code et l'abréviation de la fonction s'affichent en alternance sur ①.
Spécifier le numéro d'affichage pour le connecteur de réglage de la fonction de sortie à l'aide de la touche ②. Ensuite, spécifiez la fonction de la broche du connecteur correspondant au numéro d'affichage à l'aide de la touche ③.
Le code et l'abréviation de la fonction s'affichent en alternance sur ①.
- Se reporter au mode d'emploi de la boîte de commande pour les numéros d'affichage pour les connecteurs de réglage des fonctions et les codes de fonction.
La fonction de coupe du fil est attribuée au numéro d'affichage "/" du connecteur de réglage de la fonction d'entrée.

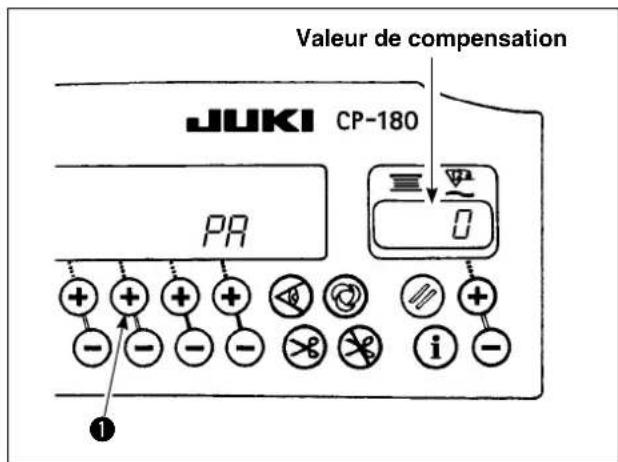

20. Compensation automatique du point NEUTRE du capteur de la PEDALE
Chaque fois que le capteur, le dessort, etc. de la pédale est remplacé, veiller à exécuter l'opération suivante.
1) Tout en maintenant enfoncée la touche 1, placer l'interrupteur d'alimentation sur marche. 2) La valeur de compensation s'affiche sur l'afficheur comme illustré.
ne fonctionne pas correctement si la pédale est enfoncée. Ne pas poser le pied ou un objet sur la pédale. Un bip d'avertissement retentit et la valeur de compensation n'est pas affichée.
- Si un élément autre qu'un numéro s'affiche sur l'afficheur, consulter le manuel de l'ingénieur.
3) Placer l'interrupteur d'alimentation sur arrêt puis sur marche pour revenir en mode normal.
Placer l'interrupteur d'alimentation sur arrêt puis sur marche. La machine revient en mode normal.
Avertissement
Si le solénoïde est utilisé avec la commande pneumatique sélectionnée, il risque d'être brûlé. Aussi, ne pas faire d'erreur de paramétrage.
Lorsque le dispositif de releveur automatique (AK) est installé, cette fonction permet de l'activer.
1) Tout en maintenant enfoncée la touche ①, placer l'interrupteur d'alimentation sur marche. 2) L'afficheur affiche "FL" an et un bip retentit pour signaler que la fonction de releveur automatique est activée. 3) Placer l'interrupteur d'alimentation sur arrêt puis sur marche. La machine revient en mode normal. 4) Répéter les étapes 1) à 3). La diode-témoin affiche "F". "B" sur signaler que la fonction de releveur automatique est désactivée.
"FL" or
Le relevé automatique est activé. La sélection du relevé automatique de la commande à solénoïde (+33 V) ou de la commande pneumatique (+24 V) s'effectue avec la touche (Une commutation est exécutée vers une tension de commande +33 V ou +24 V de CN37.)
"FL""on S": Affichage de la commande à solénoïde (+33 V)
"FL""on R": Affichage de la commande pneumatique (+24 V)
"FF
La fonction de relevéreur automatique est désactivée. (Standard au moment de la livraison)
(De la même manière, le pied presseur n'est pas automatiquement relevé une fois que le piqûre programme est terminé.)
- Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur marche (ON)
Lorsqu'on la place sur arrêt (OFF). (Sinon, le paramétrage peut ne pas être modifié correctement.)
2.1.1.16: Releveur automatique n'est pas actionné si cette fonction n'est pas correctement sélectionnée.
Si "FL" "ON" est sélectionné alors que le relevéreur automatique n'est pas installé, le démarrage de la couture est momentanément retardé. En outre, veiller à sélectionner "FL" "OFF" lorsque le relevéreur automatique n'est pas installé car la touche Touch-back risque de ne pas fonctionner.

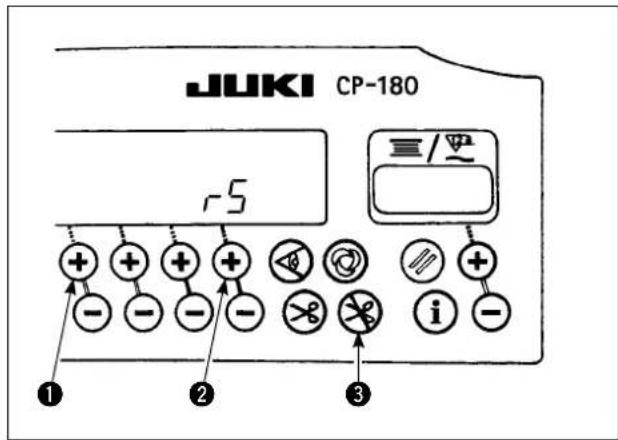

22. Initialisation des donnees de parametrage
Tous les contenus des paramètres de fonction peuvent être ramenés aux valeurs standard régles.
1) Tout en appuyant sur les touches ①, ② et ③, placer l'interrupteur d'alimentation sur marche. 2) "r-s'" affiche sur l'afficheur et un bip retentit pour lancer l'initialisation. 3) L'avertisseur retentit au bout d'une seconde environ (trois bips simples) pour signaler que les données de paramétrage ont été ramenées aux valeurs standard régles.
Ne pas couper l'alimentation en cours d'initialisation. Le programme de l'unité principale risque d'être endommagé.
4) Placer l'interrupteur d'alimentation sur arrêt puis sur marche pour revenir en mode normal.
- Lorsque vous effectuez l'opération ci-dessus, la valeur de correction de position neutre du capteur de la pédale est également initiaisée. Il est donc nécessaire de procéder à la correction automatique de la position neutre du capteur de la pédale avant d'utiliser la machine à coudre. (Consulter "20. COMPENSATION AUTOMATIQUE DU POINT NEUTRE DU CAPTEUR DE LA PEDALE p. 18.)
- lisées. Il est donc nécessaire de procéder au réglage de la tête de machine avant d'utiliser la machine à coudre.
(Consulter "5. REGLAGE DE LA TETE DE MACHINE" p. 3.)
- Même si cette opération est exécutée, les données de couture réglées par le panneau de commande ne peuvent pas être initialisées.
23. Procedure de verification du code d'erreur
1) Tout en maintenant enfoncée la touche ①, placer l'interrupteur d'alimentation sur marche. 2) Le dernier code d'erreur s'affiche sur l'afficheur et un bip retentit. 3) Appuyer sur la touche ② pour vérifier les erreurs antérieures.
Une fois la procédure terminée, deux bips simples retentissent.
