MODE D'EMPLOI 601PH Bentel

EN54 part 7:2000 - Approuve par LPCB

BENTEL

GENERALITES

Le détector 601PH se monte avec une embase de la série 600.

Le détector se monte sur l'embase universelle MUB, dans le cas d'une connexion à une centrale incendie (verifier la comptabilité normative), dans le cas d'une connexion à une centrale intrusion, il faudra utiliser l'embase MUB-RV équipée d'un reliis libre de potentiel.

Le détector est capable de détecter une large plage de feu, générant une fumée visible produit par une combustion lente et avec ou sans flamme générant de nombreux aérosol chaud de petit taillie.

Ce détecteur combiné la détéction optique de fumée et la mesure de chaleur.

La sensibilité de détction optique du détecteur varie en fonction de la mesure de température. Le nouveau design de la chambre asymétrique d'échantillonnage permet une meilleure réponse lors de mouvement lent de fumée.

PRINCIPLE DE FONCTIONNEMENT

Detection de Fumée

Le 601P détecte les particules visibles produit lors d'un feu et utilise leur propriété de dispersion de la lumière.

Le système optique consiste a un émetteur et un récepteur intrarouge, positionné pour se croiser optiquement dans la zone d'échantillonnage.

L'emmetteur produit un faisceau etroit de lumiere, lequel est empêché de vue directe par les déflecteurs.

Lorsque de la fumée est presente dans la zone d'échantillonnage, une partie de la lumière est dispersée, laquelle arrive jusqu'à recepteur.

Une sortie amplifie du détecteur est utilisée pour activer le circuit d'alarme à un seul prédérémince.

Mesure de la températe

Fig.1 Schema de Principe

La mesure de température a été concise pour détecter le déplacement horizontal d'air chaud géné ré lors de feu rapide.

CABLAGE

Le détector doit être alimenté sur les bornes L1 et L de l'embase sans polarité à respecter.

Dans le cadre de l'embase relais MUB-RV, les Bornes L2 et M permettront la connexion du signal d'alarme. La borne R ne sera pas utilisée. Àpres un déclenchement, le détecteur devra être Reseter par suppression de son alimentation

SPECIFICATIONS
	Min Typique Max
Tension 10.5V 24V 33V
Courant au repos 62	= A65	= A7(1× A)
Tps de Stabilisation 30 sec
Courant en alarme	voir le schéma 3 (mA)
Tension maintainu 2V
Courant maintainu 0.4 mA
Tps de Reset 2 sec
Led Déportée	1kΩ
Seuil de Température Préfixée	54°C	60°C	65°C
Seuil de réponse normal	0.12 dB/m -2.7 %m
Seuil de réponse en cas d'élévation rapide de la température	0.05 dB/m -1.1 %/m
Taille HxD	43x109 mm
Poids	0.093Kg
Température d'utilisation	-20°C à 70°C (ne pas installer dans un lieu où la temperature normale est en dessous de 0°C)
Température de stockage	-20°C ... +80°C
Humidité Relatif Max	95% non condensation

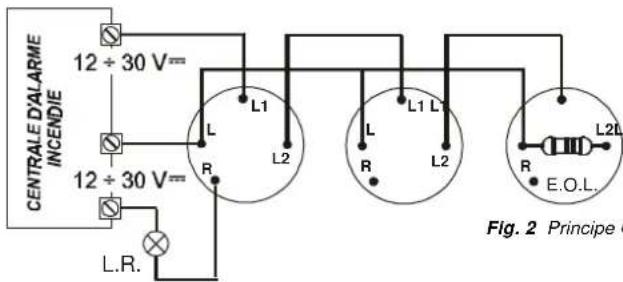

Fig.2 Principe Cablage

pendant 2 secondes. Le schema de la figure 2, presente le cablage pour une centrale de type incendie. Avant toute connexion à une centrale incendie vérifier associativite du detecteur incendie avec la marque de sua centre. Sans associativite, sua installation serait Hors Norme.

INSTALLATION

Le détector 601PH a été désigner pour mesure les variations rapipe (10°C) de température dans les mouvement d'air horizontalaux. Positionner le détector conformément à cette particularité en évitant les zones au l'aération pourrait perturber le flux de chaleur.

MAINTENANCE

Le déali entre 2 manenances pour chaque détecteur dependra de I'environnement dans lequel il a ete installé. Toutefois,
il est recommanded d'inspecter, tester et nettoyer le detecteur une fois par an.
Le détector doit être faire l'objet d'une maintenance de reconditionnement tous les 5 ans (jusqu'à 10 ans en fonction de l'environnement)

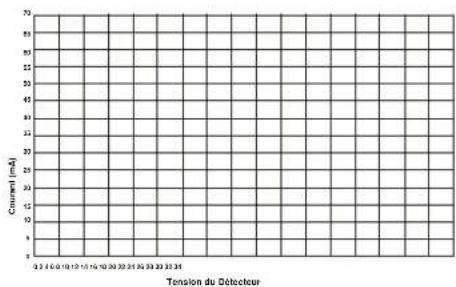

Fig. 3 Charge en Alarme.

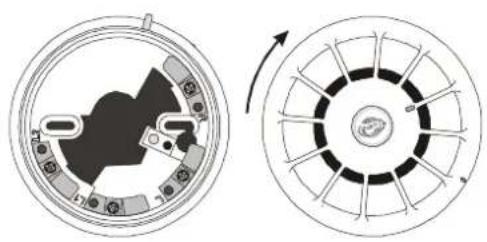

Fig. 4 Pluger le détector sur son embase MUB-RV et tourner dans le sens des aiguilles d'une montre.
