MODE D'EMPLOI TWH Split FS 270 E DE DIETRICH
Chauffe-eau thermodynamique
KALIKO SPLIT
TWH Split FS 200 E
TWH Split FS 270 E
Merci d'avoir fait l'acquisition de cet appareil.
Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conserver ce document dans un endroit sûr afin de pouvoir vous y référer ultérieurement.
Pour garantir un fonctionnement sûr et efficace, nous vous recommandons de procéder régulièrement aux opérations d'entretien nécessaires. Notre service Après-Vente peut vous apporter son aide dans ces opérations.
Nous espérons que vous serez satisfaits de nos services pendant de nombreuses années.

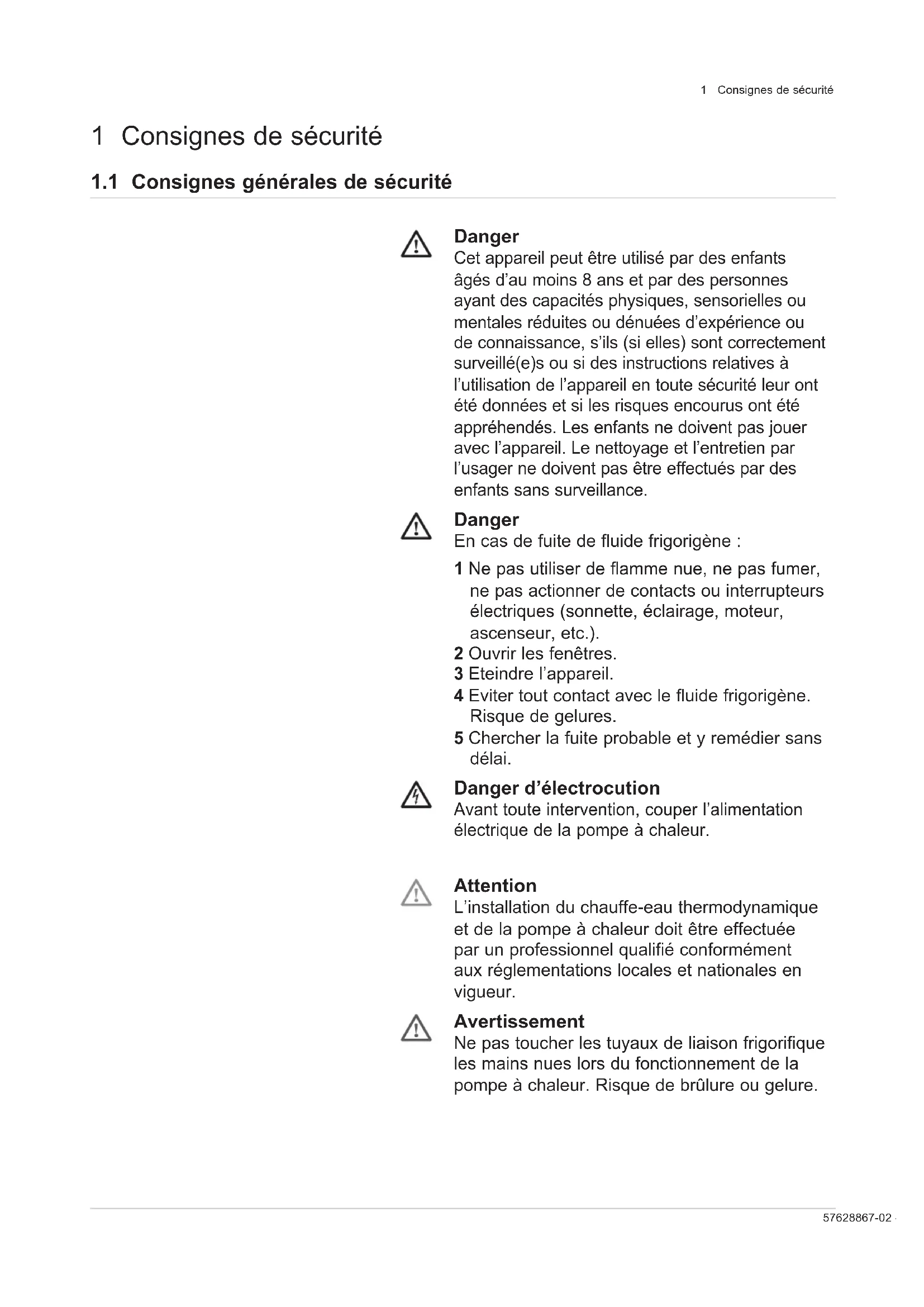

1 Consignes de sécurité
1.1 Consignes générales de sécurité 5 1.2 Recommandations 6 1.3 Consignes spécifiques de sécurité 8 1.4 Responsibilities 9
1.4.1 Responsabilité du fabricant 9 1.4.2 Responsabilité de l'installateur 9 1.4.3 Responsabilité de l'utilisateur 9
1.5 Fiche de données de sécurité : fluide frigorigène R-134a 10
1.5.1 Identification du produit 10 1.5.2 Identification des dangers 10 1.5.3 Composition / Information sur les composants 10 1.5.4 Premiers secours 10 1.5.5 Mesures de lutte contre l'incendie 11 1.5.6 En cas de dispersion accidentelle 11 1.5.7 Manipulation 11 1.5.8 Protection individuelle 12 1.5.9 Réglements 12
1.6 Site internet 12
2 À propos de cette notice
2.1 Généralités 13 2.2 Documentations disponibles 13 2.3 Symboles utilisés 13
2.3.1 Symboles utilisés dans la notice 13 2.3.2 Symboles utilisés sur l'appareil 13
3 Caractéristiques techniques
3.1.1 Certifications 14 3.1.2 Directive 97/23/CE 14 3.1.3 Test en sortie d'usine 14
3.2Données techniques 15
3.2.1 Caractéristiques de l'appareil 15 3.2.2 Temps de chauffe du chauffe-eau thermodynamique en fonction de la température de l'air 16 3.2.3 Fonctionnement et limites du chauffe-eau thermodynamique 16
4 Description du produit
4.1 Description générale 17
4.2 Principe de fonctionnement 17
4.3 Principaux composants 18
4.3.1 Préparateur d'eau chaude sanitaire 18 4.3.2 Groupe extérieur 19
4.4 Description de l'afficheur 20
4.4.1 Description des touches de commande 20 4.4.2 Description de l'afficheur 20
5 Utilisation de l'appareil
5.1 Utilisation du tableau de commande 21
5.1.1 Première mise en service 21 5.1.2 Réglage de l'heure 22 5.1.3 Réglement des plages de fonctionnement 23 5.1.4 Réglement de la consigne d'eau chaude sanitaire 25 5.1.5 Appoint électrique 26 5.1.6 Procédure de remise en service après une coupure d'alimentation électrique 26
6 Arrêt de l'appareil
6.1 Arrêt de l'installation 27 6.2 Absence prolongée 27
7 Entretien
7.1 Généralités 28
8 En cas de dérangement
8.1 Messages (code de type Ex et Px) 29 7.1.1 Messages sur l'afficheur 29
9 Mise au rebut / recyclage
9.1 Généralités 30
10 Annexes
10.1 Déclaration de conformité 31 10.2 Informations ErP 32
10.2.1 Fiche de produit chauffe-eau thermodynamiques 32
Danger
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
Danger
En cas de fuite de fluide frigorigène :
1. Ne pas utiliser de flamme nue, ne pas fumer, ne pas actionner de contacts ou interrupteurs électriques (sonnette, éclairage, moteur, ascenseur, etc.). 2. Ouvrir les fenêtres. 3. Éteindre l'appareil. 4. Éviter tout contact avec le fluide frigorigène. Risque de gelures. 5. Chercher la fuite probable et y remédier sans délambray.
Danger d'électrocution
Avant toute intervention, couper l'alimentation électrique de la pompe à chaleur.
Attention
L'installation du chauffe-eau thermodynamique et de la pompe à chaleur doit être effectuée par un professionnel qualifié conformément aux réglementations locales et nationales en vigueur.
Avertissement
Ne pas toucher les tuyaux de liaison frigorifique les mains nues lors du fonctionnement de la pompe à chaleur. Risque de brûture ou de gelure.
Avertissement
Prendre des précautions avec l'eau chaude sanitaire. Suivant les réglages du chauffe-eau thermodynamique, la température de l'eau chaude sanitaire peut dépasser 65°C.
Attention
Utiliser uniquement des pièces de rechange d'origine.
Avertissement
Seules des personnes qualifiées sont autorisées à procéder au montage, à l'installation et à l'entretien de l'installation.
Remarque
L'appareil est destiné à être raccordé de façon permanente au réseau d'alimentation en eau. - Pression maximale / minimale de l'eau à l'entrée : Voir chapitre Caractéristiques techniques. - Le dispositif limiteur de pression doit être mis en fonctionnement régulièrement afin de retarder les dépôts de tartre et de vérifier qu'il ne soit pas bloqué. - Vidange : Couper l'arrivée d'eau froide sanitaire. Ouvrir un robinet d'eau chaude dans l'installation, puis ouvrir le robinet du groupe de sécurité. Lorsque l'eau s'arrête de couler, l'appareil est vidangé. - Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimentation dépasse 80% du tarage de la soupape ou du groupe de sécurité, qui sera placé en amont de l'appareil. - De l'eau pouvant s'écouler du tuyau de décharge du dispositif limiteur de pression, le tuyau de décharge doit être maintenu ouvert à l'air libre. - Raccorder le dispositif limiteur de pression à un tuyau de vidange, maintenu à l'air libre, dans un environnement hors gel, en pente continue vers le bas.
Attention
Installer le préparateur d'eau chaude sanitaire dans un local à l'abri du gel.
Attention
Ne pas laisser le chauffe-eau thermodynamique sans entretien. Effectuer un entretien régulier du chauffe-eau thermodynamique pour garantir son bon fonctionnement.
Attention
Si le logement est inhabité pendant une longue période et s'il y a risque de gel, vidanger le réservoir d'eau chaude sanitaire.
Remarque
Laisser le préparateur d'eau chaude sanitaire et le groupe extérieur accessibles à tout moment.
Remarque
Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les appareils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l'appareil.
Remplacer immédiatement les autocollants d'instruction et de mises en garde abîmés ou illisibles.
Remarque
Ne retirer l'habillage que pour les opérations d'entretien et de dépannage. Remettre l'habillage en place après les opérations d'entretien et de dépannage.
Remarque
Conserver ce document à proximité du lieu d'installation.
Attention
Ne pas effectuer de modifications sur le chauffe-eau thermodynamique sans autorisation écrite du fabricant.
Avertissement
Selon la norme de sécurité électrique NFC 15.100, seul un professionnel habilité est autorisé à accéder à l'intérieur de l'appareil.
Avertissement
Assurer la mise à la terre. - Installer le groupe extérieur sur une structure solide et stable pouvant supporter son poids. - Ne pas installer le chauffe-eau thermodynamique dans un endroit possédant une atmosphère à forte teneur en sel. - Ne pas installer le chauffe-eau thermodynamique dans un endroit exposé à la vapeur, aux gaz de combustion. - Eau de chauffage et eau sanitaire ne doit pas être en contact.
Avertissement
Fluide frigorigène et tuyauterie :
Utiliser uniquement le fluide frigorigène R-134a pour remplir l'installation. Utiliser des outils et des composants de tuyau spécifiques conçus pour une utilisation avec le fluide frigorigène R-134a. Utiliser des tuyaux en cuivre désoxydé au phosphore pour le transport du fluide frigorigène. Utiliser le durcissage pour assurer l'étanchéité des raccords. - Stocler les tuyaux de liaison frigorifique à l'abri de la poussière et de l'humidité (risque d'endommager le compresseur). - Couvrir les deux extrémités des tuyaux jusqu'au processus de durcissage. - Ne pas utiliser de cylindre de charge. - En ce qui concerne les informations pour l'installation de l'appareil, raccordement électrique, raccordement du circuit d'eau, se référer aux paragraphes ci-après de la notice. - En ce qui concerne les informations pour la manipulation, l'entretien et la mise au rebut de l'appareil, se référer aux paragraphes ci-après de la notice.
Remarque
Afin de limiter le risque de brûlure, la mise en place d'un mitigeur thermostatique sur la tubulure de départ eau chaude sanitaire est recommandée.
1.4.1 Responsabilité du fabricant
Nos produits sont fabriqués dans le respect des exigences des différentes directives applicables. Ils sont de ce fait livrés avec le marquage et tous les documents nécessaires. Avant tout, la qualité de nos produits est notre souci principal ; nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit de modifier les caractéristiques indiquées dans ce document.
Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants :
Non-respect des instructions d'installation de l'appareil. Non-respect des instructions d'utilisation de l'appareil. Défaut ou insuffisance d'entretien de l'appareil.
1.4.2 Responsabilité de l'installateur
L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installateur est tenu de respecter les instructions suivantes :
- Lire et respecter les instructions données dans les notices fournies avec l'appareil.
- Installer l'appareil conformément à la législation et aux normes actuellement en vigueur.
- Effectuer la première mise en service et toutes les vérifications nécessaires.
- Expliquer l'installation à l'utilisateur.
- Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil.
- Remettre toutes les notices à l'utilisateur.
1.4.3 Responsabilité de l'utilisateur
Pour garantir un fonctionnement optimal de l'appareil, l'utilisateur doit respecter les consignes suivantes :
- Lire et respecter les instructions données dans les notices fournies avec l'appareil.
- Faire appel à des professionnels qualifiés pour réaliser l'installation et effectuer la première mise en service.
- Se faire expliquer l'installation par l'installateur.
- Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié.
- Conserver les notices en bon état à proximité de l'appareil.
1.5.1 Identification du produit
Nom du fluide frigorigène : R-134a Appel d'urgence :
- Centre anti-poison INRS/ORFILA: +33 (0) 145425959.
1.5.2 Identification des dangers
Effets néfastes sur la santé :
- Les vapeurs sont plus lourdes que l'air et peuvent provoquer des asphyxies par réduction de la teneur en oxygène.
- Gaz liquéfié : Le contact avec le liquide peut provoquer des gelures et des lésions oculaires graves.
- Classification du produit: Ce produit n'est pas classé comme "préparation dangereuse" selon la réglementation de l'Union Européenne.
1.5.3 Composition / information sur les composants
Nature chimique: 1,1,1,2-Tetrafluoroethane R-134a. Composants contribuant aux dangers :
| Nom de la substance | Contenance | Numéro du cas | Numéro CE | Classification | GWP |
| 1,1,1,2-Tétrafluoroéthane R-134a | 100 % | 811-97-2 | 212-377-0 | 1300 |
1.5.4 Premiers secours
- En cas d'inhalation : Retirer le sujet de la zone contaminée et l'amener au grand air.
En cas de malaise : Appeler un médecin.
En cas de contact avec la peau : Traiter les gelures comme des brûlures. Rincer abondamment avec de l'eau, ne pas retarder les vêtements (risque d'adhérence avec la peau).
Si des brûlures cutanées apparaisent, appeler immédiatement un médecin.
En cas de contact avec les yeux : Rincer immédiatement à l'eau en maintenant les paupières bien écartées (minimum 15 minutes).
Consulter immédiatement un ophtalmologiste.
1.5.5 Mesures de lutte contre l'incendie
Agents d'extinction appropriés : Tous les agents d'extinction sont utilisables. Agents d'extinction non appropriés : Aucun, à notre connaissance. En cas d'incendie à proximité, utiliser les agents d'extinction adaptés. Risques spécifiques : - Élèvement de pression.
En présence d'air, peut former, dans certaines conditions de température et de pression, un mélange inflammable
- Sous l'action de la chaleur, dégagement de vapeurs toxiques et corrosives.
- Méthodes particulières d'intervention : Refroidir à l'eau pulvérisée les capacités exposées à la chaleur. Protection des intervenants : Appareil de protection respiratoire isolant autonome. Protection complète du corps.
1.5.6 En cas de dispersion accidentelle
Précautions individuelles : - Éviter le contact avec la peau et les yeux - Ne pas intervenir sans équipement de protection adapté - Ne pas respirer les vapeurs - Faire évacuer la zone dangereuse - Arrêter la fuite - Supprimer toute source d'ignition - Ventiler mécaniquement la zone de déversement (Risque d'asphyxie). Nettoyage / Décontamination : Laisser évaporer le produit résiduel.
1.5.7 Manipulation
Mesures techniques : Ventilation. Précautions à prendre : - Interdiction de fumer - Éviter l'accumulation de charges électrostatiques - Travailler dans un lieu bien ventilé.
1.5.8 Protection individuelle
Protection respiratoire : - En cas de ventilation insuffisante : Masque à cartouche de type AX - En espace confiné : Appareil de protection respiratoire isolant autonome. Protection des mains : Gants de protection en cuir ou caoutchouc nitrile. Protection des yeux : Lunettes de sécurité avec protections latérales. Protection de la peau : Vêtements en coton majoritaire. Hygiène industrielle : Ne pas boire, manger ou fumer sur le lieu de travail.
1.5.9 Réglementations
■ Règlement CE 842/2006: Gaz à effet de serre fluorés relevant du protocole de Kyoto. Installations classées n° 1185.
Remarque
La notice d'utilisation et la notice d'installation sont également disponibles sur notre site internet.
2.1 Généralités
Cette notice est destinée à l'installateur d'un chauffe-eau thermodynamique TWH Split FS 200 E ou TWH Split FS 270 E, complétant un préparateur d'eau chaude sanitaire SFS 200 E ou SFS 270 E et un groupe extérieur avec afficheur SODU 2 M.
2.2 Documentation dispensable
- Notice d'installation et d'entretien
- Notice d'utilisation
2.3.1 Symboles utilisés dans la notice
DANGER Risque de situations dangereuses pouvant entraîner des blessures corporelles graves. DANGER ÉLECTROCUTION Risque d'électrocution. AVERTISSEMENT Risque de situations dangereuses pouvant entraîner des blessures corporelles légères. ATTENTION Risque de dégâts matériels. REMARQUE Attention, informations importantes. VOIR Référence à d'autres notices ou à d'autres pages de cette notice.
2.3.2 Symboles utilisés sur l'appareil
Fig. 1 Symboles utilisés sur l'appareil
NIE-A-003
1 Courant alternatif. 2 Terre de protection. 3 Avant l'installation et la mise en service de l'appareil, lire attentivement les notices livrées. 4 Éliminer les produits usagés dans une structure de récupération et de recyclage appropriée. 5 ATTENTION DANGER ÉLECTRIQUE, pièces sous tension. Déconnecter les alimentations du réseau électrique avant toute intervention. 6 Appareil électrique. 7 Marquage CE : matériel respectant la législation européenne. 8 Marquage NF : matériel respectant les critères de sécurité et de performance Français. 9 Degré de protection.
3.1 Homologations
Cahier des charges LCIE 103-15/B (juillet 2011) pour le marquage NF Electricité Performance
Le présent produit est conforme aux exigences des normes NF Électricité suivantes :
EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 EN 60335-2-21:2003 + A1:2005 + A2:2008 EN 60335-2-40:2003 + A11:2004 + A12:2005 + A1:2006 + A2:2009 EN 62233:2008 EN 16147:2011
Conformité électrique / marquage CE
Le présent produit est conforme aux exigences des directives européennes et normes suivantes :
- 2006/95/CE Directive Basse Tension Norme visée : EN 60.335.1.
- 2004/108/CE Directive Compatibilité Electromagnétique
3.1.2 Directive 97/23/ce
Le présent produit est conforme aux exigences de la directive européenne 97/23/CE, article 3, paragraphe 3, concernant les appareils à pression.
3.1.3 Test en sortie d'usine
Avant de quitter l'usine, chaque appareil est testé sur les éléments suivants :
- Etanchéité à l'eau.
- Etanchéité à l'air.
- Sécurité électrique.
3.2 Données techniques
3.2.1 Caractéristiques de l'appareil
| Modèle Unité TWH Split FS 200 E TWH Split FS 270 E | |||
| Consommation journalière d'électricité (Qelect.) kWh 3,532 5,576 | |||
| Profil de soutirage déclaré L XL | |||
| Niveau de pression acoustique à 1m à l'intérieur (LWA) (4) | dB(A) <17 | <17 | |
| Consommation journalière de combustible (Qburn) kWh 0 | 0 | ||
| Émissions d'oxydes d'azote (NOx) | mg/kWh 0 | 0 | |
| Consommation hebdomadaire de combustible avec commandes intelligentes (Qfuel, week, smart) | kWh | - | - |
| Consommation hebdomadaire d'électricité avec commandes intelligentes (Qdec, week, smart) | kWh | - | - |
| Consommation hebdomadaire de combustible sans commandes intelligentes (Qfuel, week, smart) | kWh | - | - |
| Consommation hebdomadaire d'électricité sans commandes intelligentes (Qdec, week, smart) | kWh | - | - |
| Volume de stockage (V) | I | 215 270 | |
| Eau mitigée à 40 °C (V40) | I | 299 373 | |
| Niveau de puissance acoustique, à l'extérieur (LwA) (4) | dB(A) | 59 | 59 |
| Puisance (groupe extérieur) température de l'air = 7 °C | W | 1750 | 1750 |
| Puisance électricque absorbée (groupe extérieur) | W | 900 | 900 |
| Temps de chauffe (10-54 °C) (1) | heures 5.5 | 7.1 | |
| COP selon la norme EN16147 (1) | 3.30 | 3.42 | |
| Pes (Puisance) (1) (3) | W | 26.5 | 28.5 |
| Débit d'air - maximum | m3/h 1300 | 1300 | |
| Puisance résistance électricque | W | 2400 | 2400 |
| Pression de service | MPa (bar) | 1.0 (10) | 1.0 (10) |
| Tension d'alimentation | V | 230 | 230 |
| Disjoncteur A 16 16 | |||
| Fluide frigorigène R134a | kg | 1.60 | 1.60 |
| Longueur du raccordement frigorifique (minimale / maximale) | m | 2 / 20 | 2 / 20 |
| Dénivellation maximaile sur la liaison frigorifique | m | 10 | 10 |
| Poids du préparateur d'eau chaude sanitaire (à vide) | kg | 70 | 82 |
| Protection du préparateur d'eau chaude sanitaire | IP | X1B | X1B |
| Poids du groupe extérieur | kg | 33 | 33 |
| Protection du groupe extérieur | IP | 24 | 24 |
| Températures extérieures limites de fonctionnement du groupe extérieur | °C | -15 / 42 | -15 / 42 |
| Plage de réglage de consigne d'eau chaude sanitaire | °C | 38/75 | 38/75 |
Valeur obtenue avec une température d'air de 7°C et une température d'eau froide à 10°C, selon le cahier des charges LCIE N°103-15/B:2011 basé sur la norme NF EN 16147, avec 5m de longueur de liaison frigorifique sur 0m de dénivëlé. Le volume équivalent d'eau chaude à 40°C La puissance électrique consommée sans utilisation d'eau chaude. Valeur obtenue à 20°C d'air en moyenne sur une chauffe de 10°C à 55°C
Fig. 2 Temps de chauffe TWH Split FS 200 E
3.2.2 Temps de chauffe du chauffe-eau thermodynamique en fonction de la température de l'air
Cas de chauffes complètes du chauffe-eau thermodynamique pour une température d'eau froide de 10°C
Temps de chauffe pour une consigne de 40°C Temps de chauffe pour une consigne de 55°C X Température de l'air (°C) Y Temps de chauffe (Heures)
Fig. 3 Temps de chauffe TWH Split FS 270 E
3 5
3.2.3 Fonctionnement et limites du chauffe-eau thermodynamique
Le graphique ci-contre indique la température maximale à laquelle le groupe extérieur peut réchauffer le préparateur d'eau chaude sanitaire en fonction de la température de l'air.
X Température de l'air (°C) Y Température d'eau chaude sanitaire (°C)
Fig. 4 Température maximale en mode thermodynamique
Remarque
Pour une consigne supérieure aux limites du mode thermodynamique, le complément sera assuré par la résistance électrique du préparateur d'eau chaude sanitaire. Afin de ne pas dégrader la durée de vie, préserver la fiabilité des composants, le groupe extérieur a une limitation de température de fonctionnement (Température d'air -15^ / +42^) et de production d'eau chaude sanitaire (voir fig. 4).
4.1 Description générale
Les chauffe-eau thermodynamiques de la gamme KALIKO SPLIT ont les caractéristiques suivantes :
Chauffe-eau thermodynamique à accumulation à poser au sol - Pompe à chaleur prélevant l'énergie sur l'air extérieur - Afficheur avec programmation horaire - Résistance électrique stéatite 2.4 kW - Cuve émaillée, protection par anode magnésium - Isolation de forte épaisseur (0 % de CFC).
Le préparateur d'eau chaude sanitaire peut être réchauffé par :
Le groupe extérieur (Cf fig. 4). - La résistance électrique (Appontée - Mode AUTO et Mode E-heat) (jusqu'à 70°C ).
4.2 Principe de fonctionnement
Le chauffe-eau thermodynamique utilise l'air extérieur pour la préparation de l'eau chaude sanitaire.
Le circuit frigorifique est un circuit fermé, dans lequel le fluide frigorigène R-134a joue le rôle d'un vecteur d'énergie.
La chaleur de l'air aspiré est délivrée au fluide frigorigène dans l'échangeur à ailettes, à une température d'évaporation.
Le fluide frigorigène est aspiré sous forme de vapeur par un compresseur qui le porte à une pression et à une température plus élevées et l'envoie au condenseur. Dans le condenseur, la chaleur soustraite dans l'évaporateur ainsi qu'une partie de l'énergie absorbée par le compresseur sont cédées à l'eau.
Le fluide frigorigène se détend dans le détendeur et se refroidit. Le fluide frigorigène peut à nouveau soustraire dans l'évaporateur la chaleur contenue dans l'air aspiré.
Fig. 5 Schéma de principe
1 Préparateur d'eau chaude sanitaire 2 Groupe extérieur 3 Condenseur 4 Évaporateur 5 Compresseur 6 Déshydrateur 7 Ventilateur 8 Flux d'air
4.3.1 Préparer d'eau chaude sanitaire
Fig. 6 Description des composants
1 Couvercle supérieur 2 Isolation supérieure 3 Gaine de passage câble sonde 4 Gaine de passage câble 230 V 5 Tube condenseur 6 Sortie eau chaude sanitaire 7 Anode magnésium 8 Doigt de gant 9 Sonde de température 10 Résistance électrique stéatite 11 Thermostat de sécurité 12 Condenseur 13 Entrée eau froide sanitaire 14 Connection de la liaison frigorifique 1/4" 15 Serre-câble sonde 16 Connection de la liaison frigorifique 3/8" 17 Serre-câble 230 V
Remarque
Ne rien poser sur le couvercle du préparateur d'eau chaude sanitaire.
Fig. 7 Description des composants
1 Évaporateur 2 Ventilateur 3 Compresseur 4 Sonde de température de sortie du compresseur 5 Bornier de la connexion afficheur 6 Connecteur sonde de température 7 Vanne 3 voies 8 Vanne 2 voies 9 Sonde de température évaporateur
10 Filtre déshydrateur 11 Sonde de température extérieure 12 Déshideur électronique 13 Pressostat haute pression 14 Vanne 4 voies 15 Bornier de connexions électriques 16 Sonde de température aspiration 17 Boîtier électrique de commande
4.4 Description de l'afficheur
Fig. 8 Description des touches
4.4.1 Description des touches de commande
1 Touche MODE (choix entre mode vacances et présence) 2 Indicateur de fonctionnement (Présence : voyant vert / Vacances : voyant éteint) 3 Touches de navigation 4 Activation mode force 5 Programmation 6 Touche de validation
4.4.2 Description de l'afficheur
Fig. 9 Description de l'afficheur
1 Consigne de température / température d'eau chaude sanitaire / code erreur 2 Indicateur d'erreur 3 Indicateur de fonctionnement de l'appoint électrique 4 Indicateur de fonctionnement du compresseur 5 Affichage de l'heure (heure : minutes) 6 Réglage des plages de fonctionnement
Attention
Seul un professionnel qualifié peut effectuer la première mise en service.
Raccorder l'installation au secteur
Fig. 10 Mise en route
Mise en route du chauffe-eau thermodynamique :
2. Appuyer sur la touche MODE (présence). L'indicateur de fonctionnement s'allume.
Remarque
Un second appui sur la touche MODE met l'appareil en mode vacance. L'indicateur de fonctionnement s'éteint.
Fig. 11 Vérification
3 Vérifier qu'aucun code d'erreur ou message n'apparaît sur l'afficheur. La température de consigne de l'eau chaude sanitaire est réglée d'usine à 50°C.
Le compresseur démarre après 3 minutes s'il y a une demande de production d'eau chaude sanitaire.
Remarque
Pour accélérer le processus de chauffe, sélectionner le mode de fonctionnement : appoint électrique. L'appareil reviendra automatiquement en mode de fonctionnement normal une fois la consigne de température atteinte.
Fig.12 Timer/Clock
Fig.13 Réglage de l'heure
Fig.14 Réglage des minutes Fig.15 Validation
Procéder au réglage de l'heure :

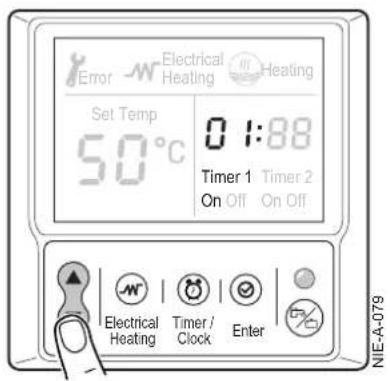

1 Appuyer sur Timer/Clock. L'affichage "hh" dans l'affichage "hh : mm" se met à clignoter, signifiant que l'heure est prête à être réglée. 2 Appuyer sur les touches flèches haut/bas pour avancer ou reculer. 3 Appuyer sur Timer/Clock. L'affichage des minutes se met à clignoter. 4 Procéder de la même façon pour régler les minutes. 5 Appuyer sur Enter pour valider.

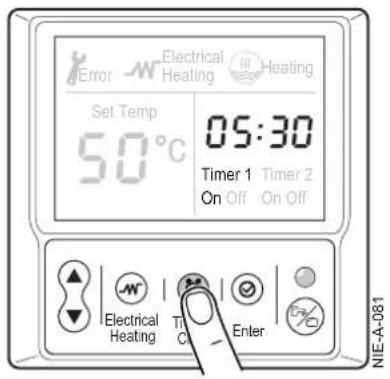

Fig.16 Démarrage du processus de chauffe Fig.17 Réglage de l'heure de démarrage
Fig.18 Réglement des minutes Fig.19 Validation
5.1.3 Réglage des plages de fonctionnement
Deux plages de fonctionnement sont disponibles : Timer 1 et Timer 2. Les deux plages de fonctionnement se règlent de manière similaire.

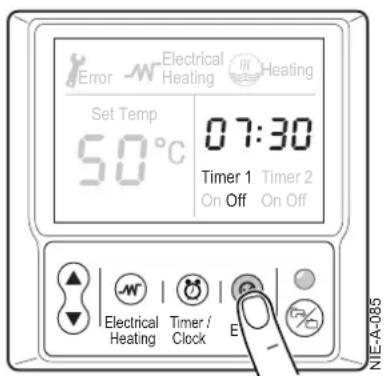

Pour chaque plage de fonctionnement, régler une heure de démarrage et une heure de fin.
1 Appuyer sur Timer/Clock trois fois pour sélectionner Timer 1 - On 2 L'affichage "hh" dans l'affichage "hh : mm" se met à clignoter, signifiant que l'heure de démarrage du processus de chauffe est prête à être réglée 3 Appuyer sur les touches flèches haut/bas pour avancer ou reculer. 4 Appuyer sur Timer/Clock 5 L'affichage des minutes se met à clignoter 6 Régler les minutes en utilisant les touches flèches haut/bas pour avancer ou reculer 7 Appuyer sur Timer/Clock pour valider L'heure de démarrage du processus de chauffe est confirmée.
Fig. 20 Fin du processus de chauffe Fig. 21 Réglage de l'heure de fin
L'affichage "hh" dans l'affichage "hh : mm" se met à clignoter, signifiant que l'heure de fin du processus de chauffe est prête à être réglée
Fig. 22 Réglement des minutes
Appuyer sur les touches flèches bas/haut pour avancer ou reculer.
Fig. 23 Validation
10 Appuyer sur la touche Timer/Clock 11 L'affichage des minutes se met à clignoter 12 Régler les minutes en utilisant les touches flèches bas/haut pour avancer ou reculer

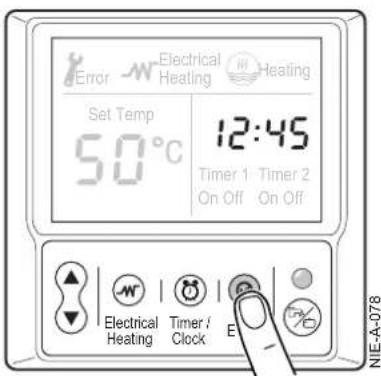

13 Appuyer sur la touche Enter pour valider ou appuyer une nouvelle fois sur la touche Timer/Clock pour régler la deuxième plage de fonctionnement. L'heure de fin de processus de chauffe est confirmée.
Remarque
Pour remettre à zéro la programmation horaire, rester appuyer 3 secondes sur la touche Timer/Clock.
Fig. 24 Réglage de la consigne
5.1.4 Réglage de la consigne d'eau chaude sanitaire
La consigne d'eau chaude sanitaire se règle à l'aide des touches flèche haut et flèche bas.
1 Appuyer sur la touche flèche haut pour augmenter la consigne ou appuyer sur la touche flèche bas pour la diminuer. La valeur de la consigne clignote. 2 Valider en appuyant sur la touche Enter.
Tableau du réglage de la valeur de consigne eau chaude sanitaire en fonction du nombre de douches par jour.
| Modèle 200 litres | |
| Nb. de douches Consigné | |
| 3 | 50 |
| 4 | 50 |
| 5 | 50 |
| 6 | 55 |
| 7 | 60 |
| 8 | 65 |
| 9 | 70 |
| Modèle 270 litres | |
| Nb. de douches Consigné | |
| 3 | 50 |
| 4 | 50 |
| 5 | 50 |
| 6 | 50 |
| 7 | 50 |
| 8 | 55 |
| 9 | 60 |
| 10 65 | |
| 11 70 | |
Fig. 25 Mode E-Heat
5.1.5 Appoint électrique
- Appuyer sur la touche Electrical Heating. L'icône Electrical Heating clignote
- Appuyer sur la touche Enter pour valider. Une fois la consigne atteinte, la régulation revient au mode normal.
Présentation du masipoint électrique :
Ce mode permet de mettre rapidement en température le chauffe-eau thermodynamique par le fonctionnement simultané de la pompe à chaleur et de l'appoint électrique.
5.1.6 Procédure de remise en service après une coupure d'alimentation électrique
1 Vérifier que le chauffe-eau thermodynamique est en fonctionnement (LED verte allumée). À défaut, appuyer sur la touche MODE. 2 Vérifier la mise à l'heure de l'afficheur §5.1.2. 3 Vérifier la programmation des plages de fonctionnement §5.1.3.
Attention
Éviter de mettre l'appareil hors tension afin que les paramètres de régulation ne soient pas effacés.
Préférer l'appui sur le bouton MODE de l'afficheur et la désactivation des plages de fonctionnement (voir §5.1.2) pour permettre le chauffe-eau thermodynamique en mode vacances.
Ainsi il sera protégé du gel.

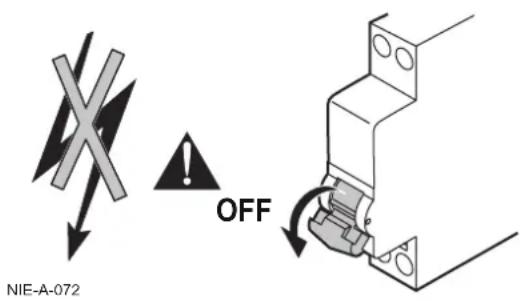

6.2 Absence prolongée
En cas d'absence prolongée, appuyer sur le bouton MODE de l'afficheur et désactiver les plages de fonctionnement (voir §5.1.2) pour permettre le chauffe-eau thermodynamique en mode vacances.
Ainsi il sera protégé du gel.
Attention
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qui atteste conformément aux textes réglementaires et règles de l'art en vigueur.
Attention
Avant toute intervention sur l'appareil, s'assurer qu'il est hors tension et que la sécurité est assurée.
Attention
Vérifier la décharge du condensateur du compresseur.
Attention
Avant toute intervention sur le circuit frigorifique, arrêtez l'appareil et attendez quelques minutes. Certains équipements comme le compresseur et les tuyauteries peuvent atteindre des températures supérieures à 100°C et des pressions élevées, ce qui peut entraîner de graves blessures.
Remarque
Lorsque l'appareil est mis hors tension, le ventilateur continue à tourner par inertie pendant environ une minute.
Les opérations d'entretien sont importantes pour les raisons suivantes :
- Garantir des performances optimales
- Allonger la durée de vie du matériel
- Fournir une installation qui assure le meilleur comportement dans le temps au client.
Attention
Les éléments de commande ne doivent jamais être en contact avec de l'eau. Avant le début de tout nettoyage, mettre l'appareil hors tension.
Attention
En cas de nécessité de déconnexion des liaisons frigorifiques, procéder à la récupération du fluide frigorigène.
8.1 Messages (code de type ex et px)
Fig. 26 Affichage des défauts
8.1.1 Messages sur l'afficheur
En cas de dérangement, le tableau de commande affiche un message et un code correspondant :
- le pictogramme "clé" apparaît
- Le voyant vert clignote.
1. Noter le code affiché.
Le code est important pour le dépistage correct et rapide du type de dérangement et pour une éventuelle assistance technique.
2 Eteindre puis remettre l'appareil sous tension. L'appareil se remet en service de façon autonome, lorsque la cause du blocage a été levée. 3 Si le code s'affiche à nouveau. Remédier au problème en suivant les instructions du tableau suivant:
| Code | Description Vérification / Solution | |
| Ε2 | Erreur de communication entre le groupe extérieur et l'afficheur | Contacter le professionnel assurant la maintenance de l'appareil |
| Ε4 | Erreur capteur T5L de température d'eau Contactor | le professionnel assurant la maintenance de l'appareil |
| Ε5 | Erreur capteur T3 de température d'évaporation Contactor | Contacter le professionnel assurant la maintenance de l'appareil |
| Εb | Erreur capteur T4 de température d'air Contactor | professionnel assurant la maintenance de l'appareil |
| Ε9 | Erreur capteur Th de température d'aspiration Contactor | le professionnel assurant la maintenance de l'appareil |
| ΕR | Erreur capteur Tp de température de refoulement Contactor | Contacter le professionnel assurant la maintenance de l'appareil |
| ΕP | Erreur de différentiel électrique Contactor le professionnel | sonnel assurant la maintenance de l'appareil |
| P1 | Erreur de haute pression | Contacter le professionnel assurant la maintenance de l'appareil |
| P2 | Erreur de surconsommation électrique du compresseur | Contacter le professionnel assurant la maintenance de l'appareil |
| P4 | Erreur de température de refoulement trop élevé | Contacter le professionnel assurant la maintenance de l'appareil |
| bR | Information de température d'air hors des limites de fonctionnement | Les conditions climatique et/ou d'installations ne permettent pas le fonctionnement de la pompe à chaleur. La production d'eau chaude est réalisée par l'appoint électrique. |
| EF | Erreur du contrôleur principal | Contacter le professionnel assurant la maintenance de l'appareil |
| db | Protection anti-gel en cours | Contacter le professionnel assurant la maintenance de l'appareil |
Remarque
Presser les touches Flèche bas et Enter simultanément pendant 3 secondes pour acquitter les erreurs.
Attention
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Remarque
Ce symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Si des appareils électriques sont jetés dans une décharge, des substances dangereuses peuvent s'infiltrer dans les nappes phréatiques, entrer dans la chaîne alimentaire et avoir des conséquences néfastes sur la santé et le bien-être.
10.1 Déclaration de conformité
L'appareil est conforme au modèle type décrit dans la déclaration de conformité CE. Il est fabriqué et mis en circulation selon les exigences des directives européennes.
L'original de la déclaration de conformité est disponible auprès du fabricant.
10.2 Informations erp
10.2.1 Fiche de produit chauffe-eau thermodynamiques
| Nom de la marque - Nom du produit Unité TWH Split FS 200 E TWH Split FS 270 E | |||
| Profil de soutirage déclaré L XL | |||
| Classe d'efficacité énergétique pour le chauffage de l'eau dans des conditions climatiques moyennes | A | A | |
| Efficacité énergétique pour le chauffage de l'eau dans des conditions climatiques moyennes | % 138 | 141 | |
| Consommation annuelle d'énergie | kWh (1)GJ (2) | 7430 | 1190 |
| Autres profils de soutirage pour lesquels le chauffe-eau est approprié et efficacité énergétique pour le chauffage de l'eau et consommation annuelle d'électricité correspondantes (3) | |||
| Réglage du thermostat | °C 55 54 | ||
| Niveau de puissance acoustique LWA à l'intérieur (3) | dB(A) <1 | 7 <17 | |
| Capacité de fonctionnement pendant les heures creuses (3) | |||
| Commande smart activée (4) | - | - | |
| Efficacité énergétique pour le chauffage de l'eau, dans des conditions climatiques plus froides - plus chaudes | % | 90-167 | 92-173 |
| Consommation annuelle d'énergie, dans des conditions climatiques plus froides - plus chaudes | kWh (1)GJ (2) | 1140-6120 | 1813-9700 |
| Niveau de puissance acoustique LWA à l'estérieur | dB(A) | 59 59 | |
(1) Électricité. (2) Combustible. (3) Le cas échéant. (4) Lorsque la valeur de smart déclarée est « 1 », les informations sur l'efficacité énergétique pour le chauffage de l'eau et la consommation annuelle d'électricité et de combustible, selon le cas, se réfèrent uniquement à la situation dans laquelle la commande intelligente est activée.
Voir
Pour les précautions particulières concernant le montage, l'installation et l'entretien : Se référer au chapitre 1 “Consignes de sécurité”
De Dietrich thermique s. a. s.
www.dedietrich-thermique.fr
Direction des Ventes France
- rue de la Gare
F-67580 MERTZWILLER
+33(0)388802700
+33(0)388802799
www.waltermeier.com
Z.I. de la Veyre B, St-Légier
CH-1800 VEVEY 1
+41(0)219430222
Serviceline +41 (0)8 00 846 846
+41(0)219430233
ch.climat@waltermeier.com
57, rue de la Gare F-67580 MERTZWILLER - BP 30
PART OF BDR THERMEA
