Type de produit	Prise murale connectée (bus KNX)
Marque	Busch-Jaeger
Modèle	61270281
Alimentation	230 V via coupleur bus/réseau
Fonctions principales	Commutateur, bouton-poussoir, variateur, interrupteur de jalousie
Paramétrage	Via application logicielle ETS 3.0 / Powertool 2.x
Indicateurs lumineux	DEL avec commutation jour/nuit
Protection antivol	Oui
Étiquette d'identification	Case d'inscription pour étiquettes
Dimensions	80 x 80 mm (standard) ; profondeur selon coupleur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Déconnecter la tension secteur avant montage/démontage ; intervention par technicien spécialisé
Réparabilité	Pièces détachées non spécifiées ; appareil scellé
Informations générales	Notice disponible en PDF ; consultez le site Busch-Jaeger pour les caractéristiques techniques détaillées

FOIRE AUX QUESTIONS - 61270281 Busch-Jaeger

Comment installer la prise murale Busch-Jaeger 61270281 ?

L'installation doit être effectuée par un technicien spécialisé. Coupez d'abord le courant. Montez l'appareil sur un coupleur à bus/réseau encastré (non fourni). Raccordez les fils selon le schéma du coupleur.

Quelles fonctions peut-on programmer avec cette prise ?

Grâce au logiciel ETS 3.0 ou Powertool 2.x, vous pouvez paramétrer l'appareil en commutateur, bouton-poussoir, variateur ou interrupteur de jalousie.

La prise fonctionne-t-elle sans coupleur bus ?

Non, elle nécessite un coupleur à bus/réseau séparé. Sans cela, l'appareil ne peut être alimenté ni communiquer sur le bus.

Que faire si la DEL ne s'allume pas ?

Vérifiez que la tension secteur est présente et que le paramétrage de la commutation jour/nuit est correct. Si le problème persiste, contactez un électricien.

Peut-on utiliser cette prise en extérieur ?

Cette prise murale est conçue pour un usage intérieur. Une utilisation en extérieur nécessiterait un boîtier étanche adapté, non prévu par le fabricant.

Comment nettoyer la façade de la prise ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient endommager la surface.

Où télécharger la notice complète ?

La notice PDF est disponible gratuitement sur notice-facile.com et sur le site officiel Busch-Jaeger.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur dépend du coupleur bus/réseau utilisé. Consultez la fiche technique du coupleur. La prise elle-même a une profondeur standard d'environ 10 mm.

Cette prise est-elle compatible avec les systèmes domotiques ?

Oui, elle est conçue pour les installations bus KNX. Elle peut être intégrée à un système domotique via le protocole KNX.

Y a-t-il une garantie sur le produit ?

La garantie légale de conformité s'applique. Pour plus d'informations, contactez votre revendeur ou consultez les conditions générales de Busch-Jaeger.

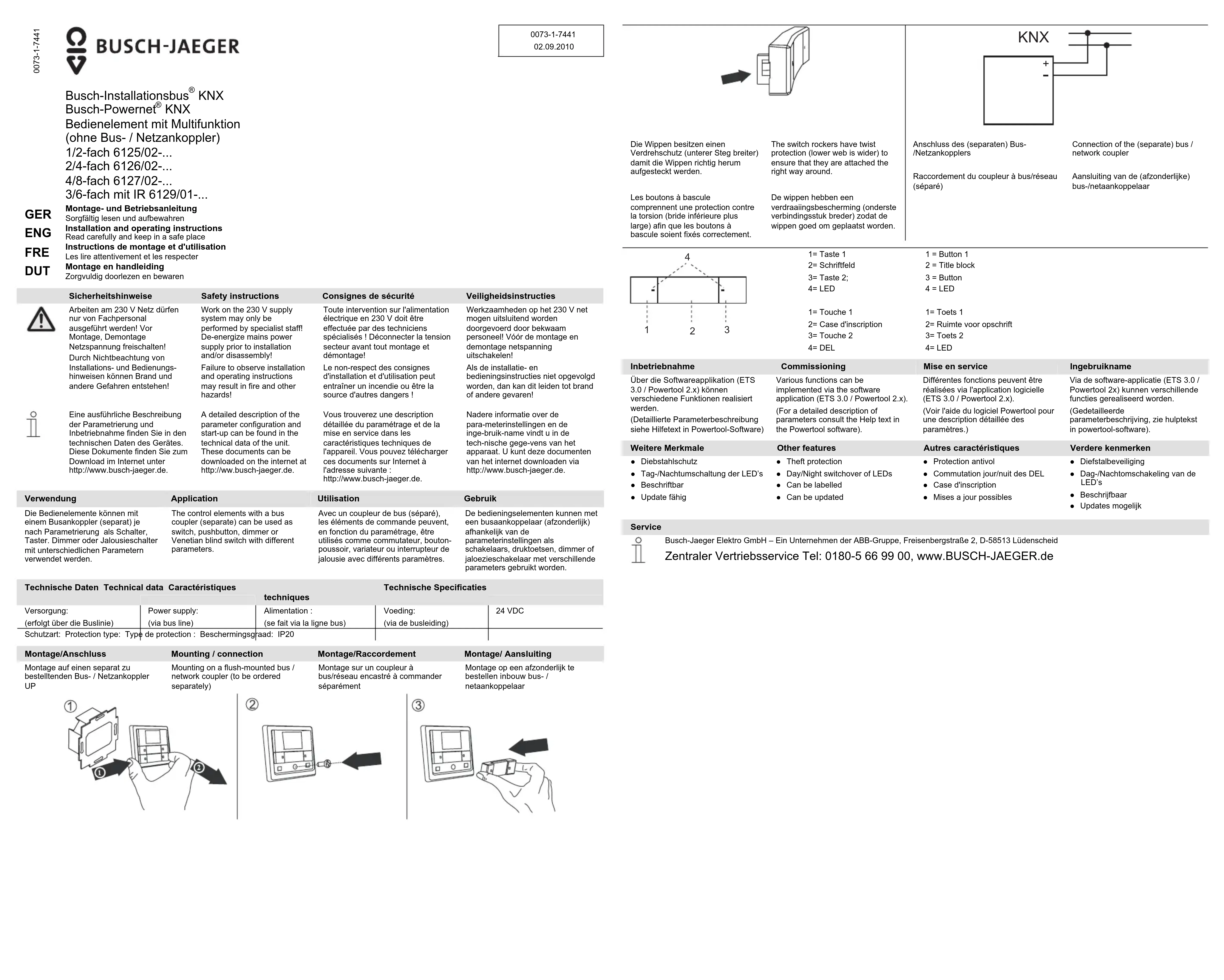

MODE D'EMPLOI 61270281 Busch-Jaeger

Consignes de sécurité

Toute intervention sur l'alimentation électrique en 230 V doit être

effectuée par des techniciens

spécialisés ! Déconnecter la tension secteurs avant tout montage et

secteur avant tout montage et démontage!

Le non-respect des consignes

d'installation et d'utilisation peut

entrainer un incendie ou e source d'autres dangers !

Vous trouverez une description

detailed du paramétrage et de la mise en service dans les

miso en service dans les caractéristiques technique

l'appareil. Vous pouvez télécharger

ces documents sur internet a l'adresse suivante :

http://www.busch-jaeger.de.

Avec un coupleur de bus (séparé),

les éléments de commande peuvent, en fonction du paramétrage, être

en fonction du parametrage, etre utilisés comme commutateur, bouton-

poussoir, variateur ou interrupteur de

jalousie avec différents paramètres.

Gebruik

Montage sur un coupleur à

bus/réseau encastré à commander

separement

Les boutons à bascule

comprennent une protection contre la torsion (bride inférieure plus

la torsion (shue immoure plo large) afin que les boutons à

bascule soient fixés correctement.

Raccordement du coupleur à bus/réseau

pare)

2= Case d'inscription

3= Touche 2

4= DEL

1 = Button 1

2 = Title block

3 = Button

4 = LED

1= Toets 1

Différentes fonctions peuvent être

réalisées via l'application logicielle (ETS 3.0 / Powertool 2 x)

(ETG 6.01 Powersoil E.K.)

(voir faide du logiciel Powertour pour une description détaillée des

paramètres.)

Via de software-applicatie (ETS 3.0 /

Autres caractéristiques

• Protection antivol
  • Commutation jour/nuit des DEL
• Case d'inscription
• Mises a jour possibles

Verdere kenmerken
