61260282 - Prise murale Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale
Marque	Busch-Jaeger
Modèle	61260282
Tension nominale	230 V AC
Fréquence	50/60 Hz
Courant nominal	16 A
Type de raccordement	Bornes à vis
Indice de protection	IP20
Matériau	Plastique
Couleur	Blanc
Dimensions (H x L x P)	80 x 80 x 40 mm
Poids	100 g
Température de fonctionnement	-5°C à +45°C
Fonctions principales	Commutation, variation, commande de stores via coupleur bus KNX
Compatibilité	Système bus KNX, logiciel ETS 3.0 / Powertool 2.x
Protection antivol	Oui
Commutation jour/nuit des DEL	Oui
Case d'inscription	Oui
Mises à jour possibles	Oui
Sécurité	Déconnecter la tension avant montage ; intervention par électricien qualifié
Entretien	Nettoyer avec un chiffon sec
Pièces détachées	Coupleur bus séparé, boutons à bascule

FOIRE AUX QUESTIONS - 61260282 Busch-Jaeger

Comment installer la prise murale Busch-Jaeger 61260282 ?

L'installation doit être réalisée par un électricien qualifié. Avant tout montage, déconnectez la tension secteur. Montez la prise sur un coupleur à bus/réseau encastré (vendu séparément). Raccordez les bornes selon le schéma de la notice. Utilisez le logiciel ETS ou Powertool pour le paramétrage.

Quelles sont les fonctions de la prise murale 61260282 ?

Avec un coupleur de bus, les boutons peuvent être utilisés comme commutateur, bouton-poussoir, variateur, interrupteur de volet roulant, etc. Les fonctions sont configurables via l'application logicielle ETS 3.0 / Powertool 2.x.

La prise murale est-elle compatible avec le système KNX ?

Oui, elle est conçue pour être raccordée à un coupleur bus KNX et fonctionne avec le système KNX standard. Le paramétrage s'effectue via ETS.

Comment paramétrer la prise murale via ETS ?

Après avoir raccordé la prise au coupleur bus, utilisez le logiciel ETS 3.0 ou Powertool 2.x pour configurer les fonctions souhaitées (commutation, variation, etc.). Consultez l'aide du logiciel pour les paramètres détaillés.

Quelle est la puissance maximale supportée ?

La prise supporte une tension de 230 V et un courant nominal de 16 A, soit une puissance maximale d'environ 3 680 W. Vérifiez l'application réelle pour ne pas dépasser cette limite.

Peut-on utiliser cette prise en extérieur ?

Non, l'indice de protection IP20 indique qu'elle est adaptée uniquement pour une utilisation en intérieur. Pour l'extérieur, optez pour un modèle avec un indice de protection plus élevé (IP44 minimum).

Comment remplacer les boutons à bascule ?

Déconnectez d'abord la tension. Retirez délicatement les boutons à bascule en les faisant pivoter. Les nouveaux boutons doivent être fixés en veillant à ce que la bride inférieure (plus large) assure une bonne protection contre la torsion.

La prise murale dispose-t-elle d'une protection antivol ?

Oui, le modèle 61260282 intègre une protection antivol. Cette fonction empêche le retrait non autorisé de la prise après installation.

Comment mettre à jour le logiciel de la prise ?

Les mises à jour sont possibles via le logiciel ETS ou Powertool. Connectez-vous au système bus et suivez la procédure de mise à jour décrite dans l'aide du logiciel.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord que la tension est présente et que le coupleur bus fonctionne. Consultez la notice pour les paramètres. Si le problème persiste, faites appel à un électricien qualifié. Ne tentez pas de réparer vous-même.

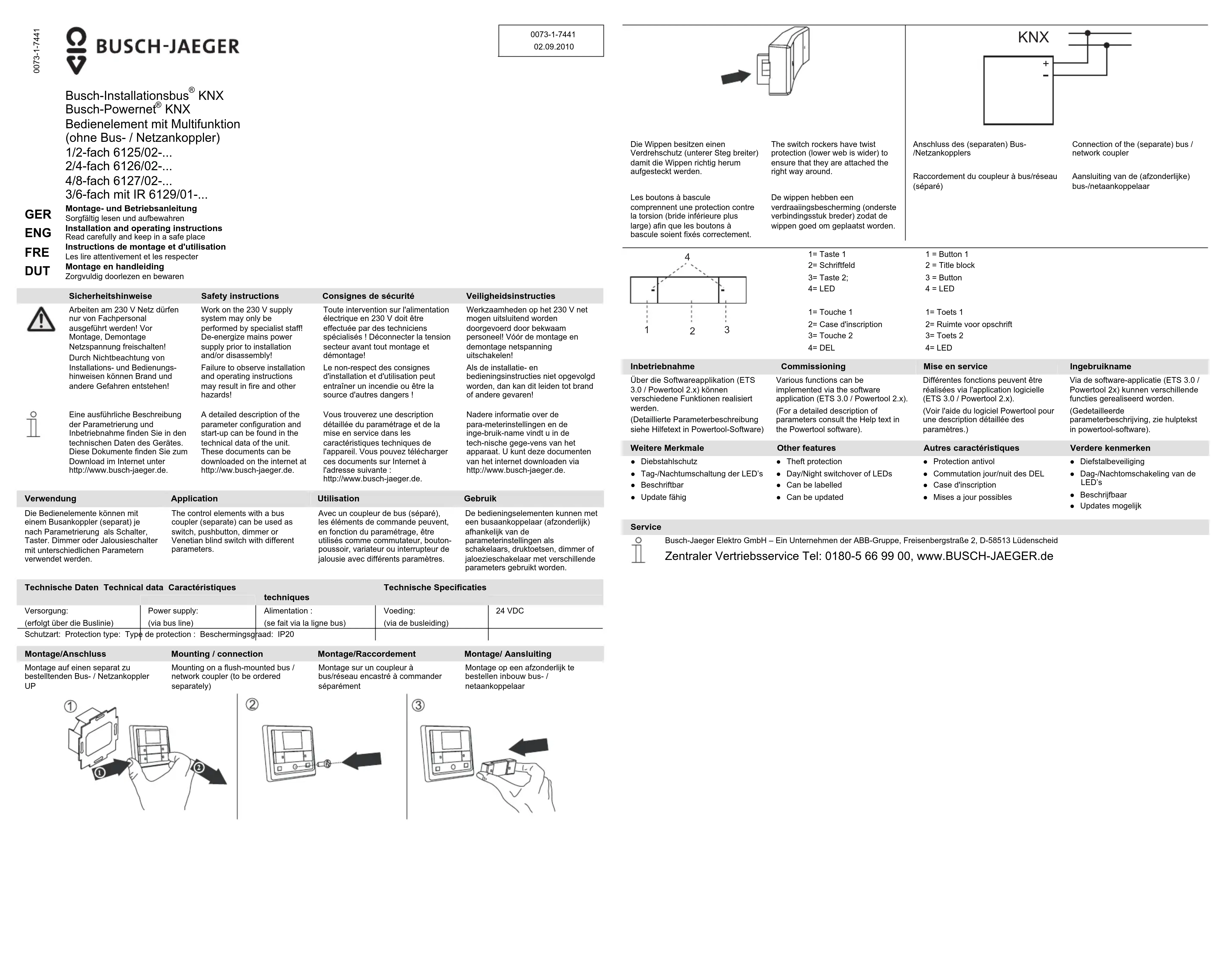

MODE D'EMPLOI 61260282 Busch-Jaeger

Consignes de sécurité

Toute intervention sur l'alimentation électrique en 230 V doit être

effectuée par des techniciens

spécialisés ! Déconnecter la tension secteur avant tout montage et

démontage!

Le non-respect des consignes d'installation et d'utilisation peut

d'installation et d'utilisation peut entraîner un incendie ou être la

source d'autres dangers !

Vous trouverez une description détaillée du paramétrique et de l

détallée du paramétrage et de mise en service dans les

caractéristiques technique l'appareil. Vous pouvez !

apparam vous pouvez interchargers ces documents sur Internet à

l'adresse suivante http://www.busch-

Utilisation

Avec un coupleur de bus (séparé),

les éléments de commande peuvent, en fonction du paramétrage, être

utilisés comme commutateur, bouton- neuseis variateurs ou interrupteurs de

poussoir, vanlateur ou interrupteur de jalousie avec différents paramètres.

(se fait via la ligne bus)

24 VDC

Montage/Anschluss

Montage sur un coupleur à

bus/réseau encastré à commander séparément

supérieure

Les boutons à bascule

comprennent une protection contre la torsion (bride inférieure plus

la torsion (shue immoure plo large) afin que les boutons à

bascule soient fixés correctement.

Raccordement du coupleur à bus/réseau (séparé)

2= Case d'inscription

3= Touche 2

4= DEL

1 = Button 1

2 = Title block

3 = Button 4 = LED

4 = LED

1= Toets 1

Différentes fonctions peuvent être réalisées via l'application logisiale

realisees via tapplication logicielle (ETS 3.0 / Powertool 2.x).

(Voir l'aide du logiciel Pov

une description détaillée des paremètres )

Via de software-applicatie (ETS 3.0 /

• 1.2.3.4.5.6.7.8.9.

Autres caractéristiques

- Protection antivol

- Commutation jour/nuit des DEL - Cays d'inscription

- Case d'inscription - Mises a jour pass

- Mises à jour possibles

Verdere kenmerken

• Diefstalbeveiliging
