Type de produit	Prise murale avec coupleur bus KNX
Marque	Busch-Jaeger
Modèle	61260181
Dimensions (L x H x P)	81 x 81 x 45 mm
Poids	0,1 kg
Alimentation	Bus KNX 24 V DC
Fonctions principales	Commutation, variation, commande d'éclairage, volet roulant
Interface de programmation	ETS 3.0 / Powertool 2.x
Type de montage	Encastré sur coupleur bus/réseau
Protection contre la torsion	Bride inférieure plus large
DEL intégrée	Oui, pour indication d'état
Température de fonctionnement	-5 °C à +45 °C
Indice de protection	IP20
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans solvant
Sécurité	Déconnecter la tension secteur avant toute intervention ; installation par un technicien spécialisé
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente Busch-Jaeger
Informations générales	Conforme aux normes KNX ; notice complète disponible en ligne

FOIRE AUX QUESTIONS - 61260181 Busch-Jaeger

Quel est le type de ce produit Busch-Jaeger 61260181 ?

Il s'agit d'une prise murale avec coupleur bus KNX, permettant de commander l'éclairage, les volets ou d'autres appareils via le système KNX.

Comment installer la prise murale 61260181 ?

L'installation doit être réalisée par un technicien spécialisé. Il faut d'abord déconnecter la tension secteur, puis monter le coupleur bus/réseau encastré fourni avant de fixer la prise.

Quels outils sont nécessaires pour la programmation ?

La programmation se fait via le logiciel ETS 3.0 ou Powertool 2.x. Ces outils permettent de paramétrer les fonctions (commutateur, variateur, etc.).

Quelle est l'alimentation électrique de ce module ?

L'appareil est alimenté par le bus KNX en 24 V DC. Aucune alimentation secteur directe n'est nécessaire pour le module lui-même.

Puis-je utiliser cette prise murale avec d'autres marques KNX ?

Oui, le produit est compatible avec tout système KNX standard. Il peut être intégré dans une installation multi-marques.

La prise murale dispose-t-elle d'un voyant lumineux ?

Oui, le modèle 61260181 intègre une DEL qui peut indiquer l'état de fonctionnement ou servir de signalisation selon le paramétrage.

Comment nettoyer la prise murale ?

Utilisez un chiffon sec ou légèrement humide. Évitez les solvants ou produits abrasifs qui pourraient endommager la surface.

Quelles sont les dimensions exactes du produit ?

Les dimensions sont d'environ 81 x 81 x 45 mm, ce qui correspond au format standard des appareils encastrés Busch-Jaeger.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement sur le site notice-facile.com ou sur le portail Busch-Jaeger. Elle décrit le paramétrage détaillé.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord la connexion au bus KNX et le paramétrage via ETS. Si le problème persiste, contactez le service après-vente Busch-Jaeger pour obtenir des pièces de rechange ou une assistance.

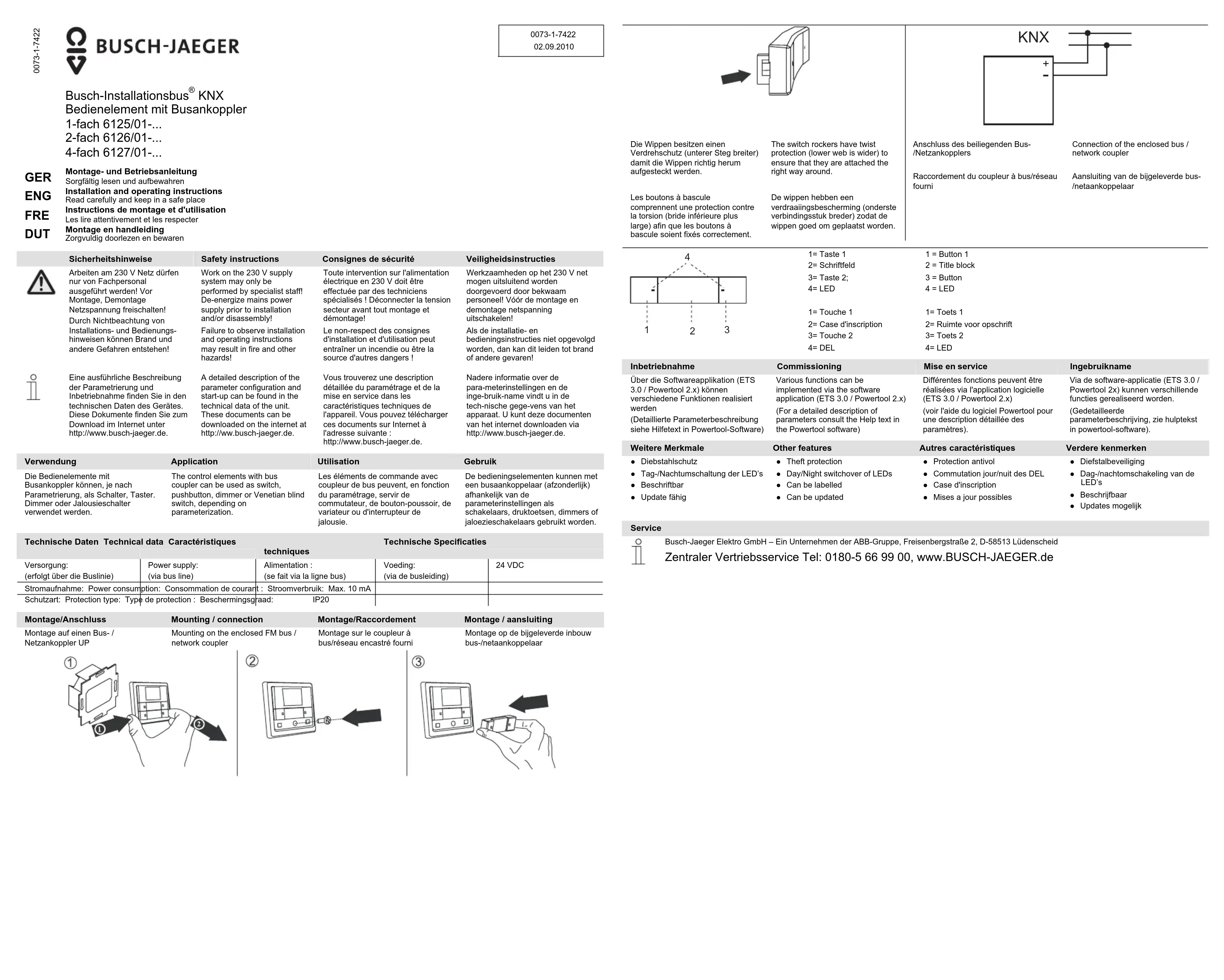

MODE D'EMPLOI 61260181 Busch-Jaeger

Instructions de montage et d'utilisation Les lire attentivement et les respectors

Les lire attentivement et les respecter Montage en handleiding

Consignes de sécurité

Toute intervention sur l'alimentation

électrique en 230 V doit être effectuée par des technicien

effectuée par des techniciens spécialisés ! Déconnecter la tension

secteur avant tout montage et d'montage!

demontage!

Le non-respect des consignes d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Vous trouverez une description

detaillée du paramétrage et de la mise en service dans les

caractéristiques technique

l'appareil. Vous pouvez télécharger

ces documents sur internet a l'adresse suivante :

Utilisation

Les éléments de commande avec

coupleur de bus peuvent, en fonction du paramétrage, servir de

du parametrage, servir de commutateur, de bouton-p

variateur ou d'interrupteur de

jalo

Montage sur le coupleur à

bus/réseau encastré fourni

Les boutons à bascule

comprennent une protection contre la torsion (bride inférieure plus

la torsion (shue internoire plo large) afin que les boutons à

bascule soient fixés correctement.

Raccordement du coupleur à bus/réseau

fourni

2= Case d'inscription

3= Touche 2

4= DEL

1 = Button 1

2 = Title block

3 = Button

4 = LED

1= Toets 1

Différentes fonctions peuvent être

réalisées via l'application logicielle (ETS 3.0 / Powertool 2 x)

(voir l'aide du logiciel Pow

une description détaillée des

paramètres)

Via de software-applicatie (ETS 3.0 /

Différentes fonctions peuvent être

réalisées via l'application logicielle (ETS 3.0 / Powertool 2 x)

(ETG 6.01 Powersoil E.X) (voir l'aide du logiciel Pow

une description détaillée des

paramètres)

Verdere kenmerken

• Diefstalbeveiliging
