612601884 - Prise murale Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale avec coupleur de bus
Marque	Busch-Jaeger
Modèle	612601884
Dimensions (HxLxP)	Environ 80 x 80 x 40 mm
Poids	Environ 100 g
Alimentation	230 V AC via coupleur bus/réseau
Fonctions principales	Commutation, variateur, interrupteur de store, protection antivol, commutation jour/nuit des DEL
Configuration logicielle	Via ETS 3.0 / Powertool 2.x
Nombre de touches	2 touches à bascule avec protection anti-torsion
Affichage	DEL (LED) intégrée
Case d'inscription	Présente
Mises à jour	Possibles via logiciel
Installation	Montage sur coupleur à bus/réseau encastré fourni
Sécurité	Installation par technicien spécialisé, déconnexion du secteur avant montage
Nettoyage	Avec un chiffon sec, sans produits abrasifs
Compatibilité	Réseau bus KNX, coupleur bus/réseau fourni
Température de fonctionnement	0 °C à 40 °C
Humidité admissible	Max. 85 % HR sans condensation
Pays d'origine	Allemagne
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - 612601884 Busch-Jaeger

Comment installer la prise murale Busch-Jaeger 612601884 ?

L'installation doit être réalisée par un technicien spécialisé. Déconnectez la tension secteur (230 V) avant tout montage. Fixez le coupleur bus/réseau encastré fourni au mur, puis montez la prise muralé. Respectez les consignes de sécurité fournies dans la notice.

Quelles sont les fonctions disponibles pour cette prise murale ?

Cette prise peut servir de commutateur, de variateur, d'interrupteur de store (jalousie) ou de bouton-poussoir, selon le paramétrage logiciel via ETS 3.0 ou Powertool 2.x.

Comment configurer la prise via le logiciel ?

Utilisez le logiciel ETS 3.0 ou Powertool 2.x pour paramétrer les fonctions (commutation, variation, store). Reportez-vous à l'aide du logiciel Powertool pour une description détaillée des paramètres.

Que faire si la LED ne s'allume pas ?

Vérifiez que l'alimentation est présente (230 V) et que le coupleur bus/réseau est correctement connecté. La LED peut être désactivée via le logiciel (commutation jour/nuit). Consultez la notice pour le dépannage.

Est-ce que cette prise est compatible avec mon système KNX existant ?

Oui, ce modèle intègre un coupleur bus KNX et peut être intégré à une installation KNX standard. Configurez l'adresse physique via ETS.

Comment nettoyer la prise murale ?

Nettoyez la surface avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques ou d'eau. Assurez-vous que la prise est hors tension avant tout entretien.

Puis-je utiliser cette prise comme variateur pour des lampes LED ?

Oui, si paramétrée en variateur, elle peut commander des charges compatibles (lampes LED, halogènes, etc.). Vérifiez la puissance maximale et la compatibilité dans la documentation technique.

La prise dispose-t-elle d'une protection antivol ?

Oui, une protection antivol est intégrée. Elle peut être activée et configurée via le logiciel pour verrouiller les touches ou l'appareil.

Quelle est la signification de la case d'inscription ?

La case d'inscription permet d'identifier l'appareil (ex. nom de la pièce). Vous pouvez y inscrire une étiquette amovible.

Où trouver la notice complète en PDF ?

La notice est disponible gratuitement sur notice-facile.com pour le modèle 612601884 Busch-Jaeger. Téléchargez-la au format PDF pour les instructions détaillées.

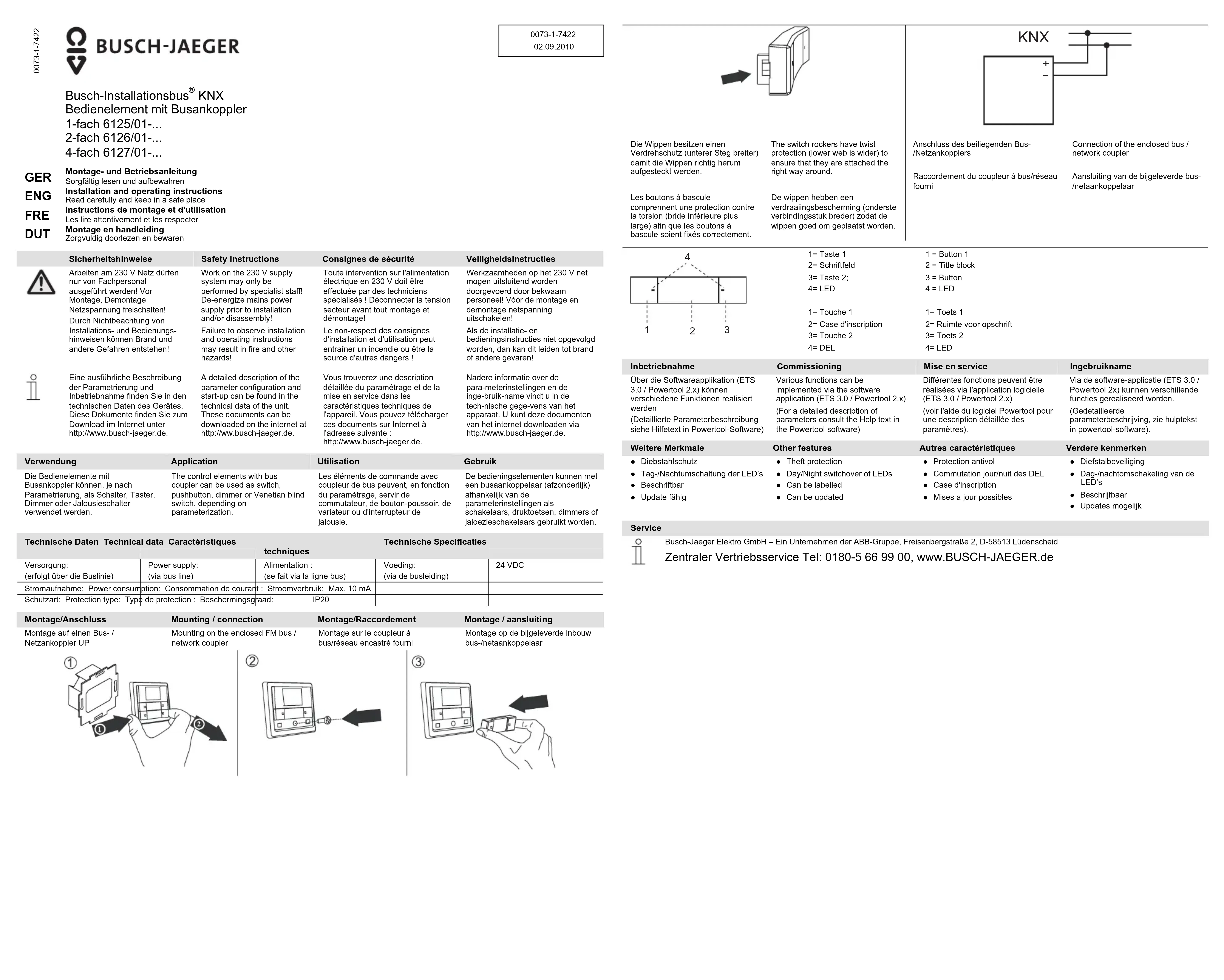

MODE D'EMPLOI 612601884 Busch-Jaeger

Instructions de montage et d'utilisation Les lire attentivement et les respectors

Les lire attentivement et les respecter Montage en handleiding

Consignes de sécurité

Toute intervention sur l'alimentation (lective ou 020) duit *tre

électrique en 230 V doit être effectuée par des technicien:

spécialisés ! Déconnecter la tension

secteur avant tout montage et d'montage!

demontage!

Le non-respect des consignes d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Vous trouverez une description

detaillée du paramétrage et de la mise en service dans les

mise en service dans les caractéristiques technique

l'appareil. Vous pouvez télécharger

ces documents sur Internet à l'adresse suivante :

Adresse suivante. http://www.busch-jaeger.de.

Les éléments de commande avec

coupleur de bus peuvent, en fonction du paramétrage, servir de

commutateur, de bouton-p

variateur ou d'interrupteur ialousie

Montage sur le coupleur à

bus/réseau encastré fourni

Les boutons à bascule comprennent une protection contre la torsion (bride inférieure plus large) afin que les boutons à bascule point fixée sarretement.

2= Case d'inscription

3= Touche 2

4= DEL

Commissioning

Raccordement du coupleur à bus/réseau fourni

1 = Button 1

2 = Title block

3 = Button

4 = LED

1= Toets 1

Différentes fonctions peuvent être réalisées via l'application logicielle (ETS 3.0 / Powertool 2.x) (voir l'aide du logiciel Powertool pour une description détaillée des paramètres).

Autres caractéristiques

• Protection antivol
  • Commutation jour/nuit des DEL
• Case d'inscription
• Mises a jour possibles
