612701884 - Prise murale Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale avec coupleur de bus KNX
Marque	Busch-Jaeger
Modèle	612701884
Catégorie	Prise murale connectée
Alimentation	230 V ~ 50 Hz (via coupleur bus)
Dimensions (encastrement)	71 x 71 mm, profondeur 60 mm
Poids	Environ 0,1 kg
Matériau	Plastique, blanc
Indice de protection	IP20
Température de fonctionnement	-5 °C à +45 °C
Fonctions principales	Commutateur, variateur, interrupteur jalousie (configurable via ETS/Powertool)
Éléments de commande	Boutons à bascule avec protection anti-torsion, DEL, case d'inscription
Connectique	Coupleur bus/réseau encastré fourni
Protection	Anti-vol (Diefstalbeveiliging)
Logiciel de paramétrage	ETS 3.0 / Powertool 2.x
Montage	Encastré, sur boîtier d'encastrement standard
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Déconnecter la tension avant toute intervention ; installation par un professionnel
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant
Informations générales	Marquage CE, garantie 2 ans

FOIRE AUX QUESTIONS - 612701884 Busch-Jaeger

Comment installer la prise murale Busch-Jaeger 612701884 ?

L'installation doit être effectuée par un technicien spécialisé. Déconnectez la tension secteur avant tout montage. Fixez le coupleur bus/réseau encastré dans le boîtier d'encastrement, puis clipsez la prise murale sur le coupleur en veillant à bien aligner la protection anti-torsion.

Cette prise est-elle compatible avec le système KNX ?

Oui, cette prise est conçue pour fonctionner avec un coupleur bus KNX (fourni). Elle nécessite une configuration via le logiciel ETS ou Powertool pour intégrer le système KNX.

Comment programmer les fonctions (commutateur, variateur, jalousie) ?

La programmation se fait via l'application logicielle ETS 3.0 ou Powertool 2.x. Vous pouvez attribuer différentes fonctions aux boutons (commutateur, variateur, interrupteur jalousie) en suivant l'aide du logiciel.

Quel outil logiciel utiliser pour la configuration ?

Utilisez ETS 3.0 (Engineering Tool Software) ou Powertool 2.x (outil de paramétrage). Téléchargez les documents de configuration sur le site internet de Busch-Jaeger.

Que faire si la DEL ne s'allume pas ?

Vérifiez d'abord que le coupleur bus est correctement alimenté et que la tension secteur est présente. Si la DEL reste éteinte, consultez le manuel ou contactez un technicien. La DEL indique l'état de fonctionnement de l'appareil.

Est-il possible d'utiliser cette prise sans coupleur bus ?

Non, la prise murale nécessite le coupleur bus/réseau encastré fourni pour fonctionner. Sans lui, l'appareil ne peut pas être raccordé électriquement ni communiquer avec le bus.

Comment nettoyer la prise murale ?

Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de produits abrasifs, de solvants ou d'eau, car cela pourrait endommager l'appareil.

Quelle est la tension d'alimentation ?

L'alimentation secteur est en 230 V ~ 50 Hz. Le coupleur bus fournit également une tension de bus (généralement 24 V DC). Respectez les consignes de sécurité.

La prise dispose-t-elle d'une protection anti-vol ?

Oui, le modèle 612701884 intègre une protection anti-vol (Diefstalbeveiliging) qui dissuade le retrait non autorisé de la prise une fois installée.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une version traduite par email.

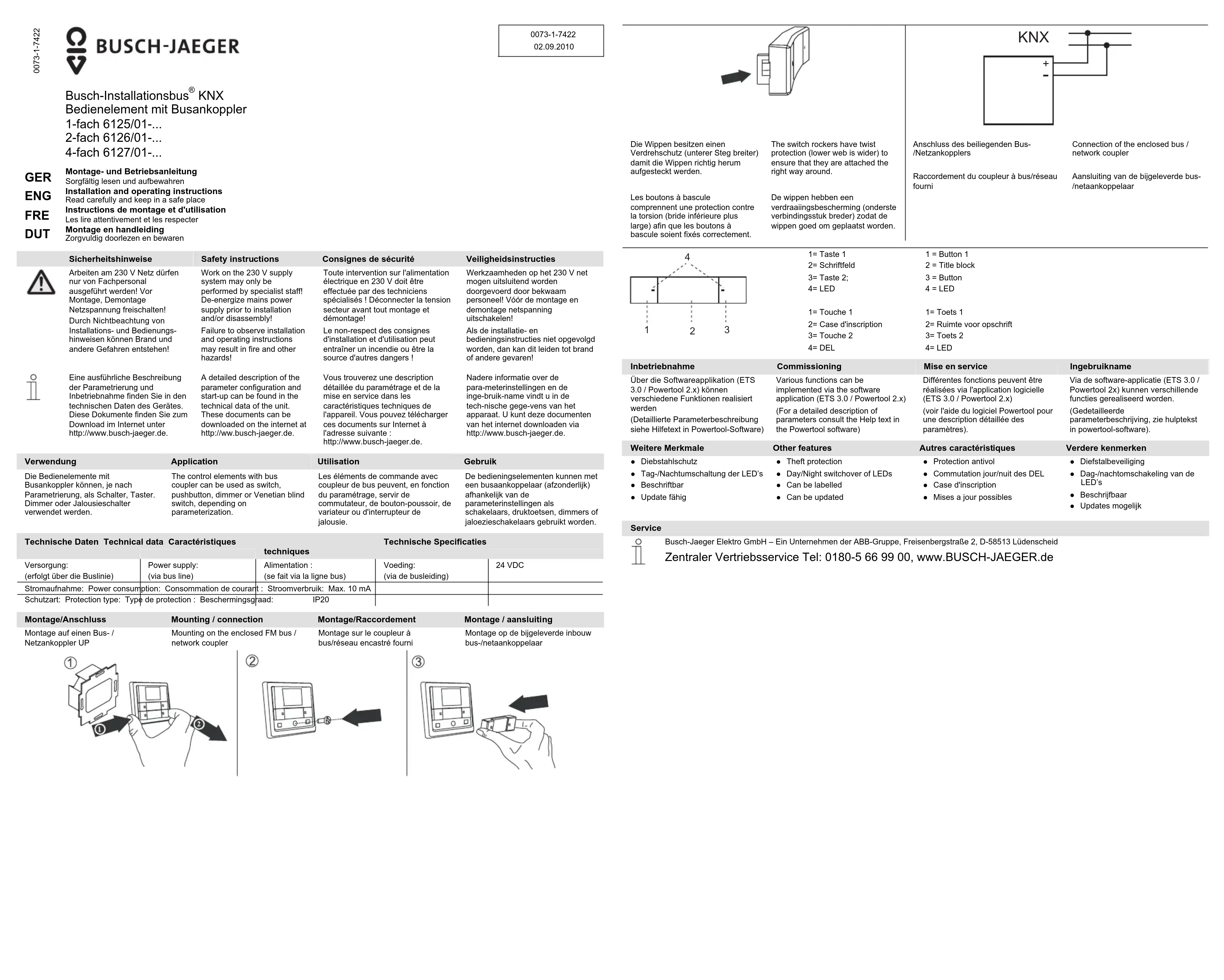

MODE D'EMPLOI 612701884 Busch-Jaeger

Instructions de montage et d'utilisation Les lire attentivement et les respectors

Les lire attentivement et les respecter Montage en handleiding

Consignes de sécurité

Toute intervention sur l'alimentation

électrique en 230 V doit être effectuée par des technicien

effectuée par des techniciens spécialisés ! Déconnecter la tension

secteur avant tout montage et d'montage!

demontage!

Le non-respect des consignes d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Vous trouverez une description

detaillée du paramétrage et de la mise en service dans les

caractéristiques technique

l'appareil. Vous pouvez télécharger

ces documents sur internet a l'adresse suivante :

Utilisation

Les éléments de commande avec

coupleur de bus peuvent, en fonction du paramétrage, servir de

commutateur, de bouton-p

variateur ou d'interrupteur jalousie.

Montage sur le coupleur à

bus/réseau encastré fourni

Les boutons à bascule

comprennent une protection contre la torsion (bride inférieure plus

la torsion (shue immoure plo large) afin que les boutons à

bascule soient fixés correctement.

Raccordement du coupleur à bus/réseau

fourni

2= Case d'inscription

3= Touche 2

4= DEL

1 = Button 1

2 = Title block

3 = Button

4 = LED

1= Toets 1

Différentes fonctions peuvent être

réalisées via l'application logicielle (ETS 3.0 / Powertool 2 x)

(voir l'aide du logiciel Pow

une description détaillée des

paramètres)

Via de software-applicatie (ETS 3.0 /

Différentes fonctions peuvent être

réalisées via l'application logicielle (ETS 3.0 / Powertool 2 x)

(ETG 6.01 Powersoil E.X) (voir l'aide du logiciel Pow

une description détaillée des

paramètres)

Verdere kenmerken

• Diefstalbeveiliging
