61270183 - Prise murale Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale avec coupleur bus
Marque	Busch-Jaeger
Modèle	61270183
Alimentation	24 V DC (via ligne bus)
Protection	IP20
Fonctions principales	Commutateur, bouton-poussoir, variateur, interrupteur de stores (selon paramétrage)
Montage	Sur coupleur bus/réseau encastré fourni
Caractéristiques supplémentaires	Protection antivol, commutation jour/nuit des DEL, case d'inscription, mises à jour possibles
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter la tension avant tout montage/démontage. Installation par un technicien spécialisé.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par un professionnel.
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement sur notice-facile.com et sur le site du fabricant.

FOIRE AUX QUESTIONS - 61270183 Busch-Jaeger

Comment installer la prise murale Busch-Jaeger 61270183 ?

L'installation doit être réalisée par un technicien spécialisé. Coupez l'alimentation électrique, montez le coupleur bus/réseau encastré fourni, puis fixez la prise murale dessus. Consultez la notice pour les détails.

Quelles sont les fonctions possibles de cet appareil ?

Selon le paramétrage via l'application logicielle (ETS 3.0 / PowerTool), l'appareil peut servir de commutateur, bouton-poussoir, variateur ou interrupteur de stores.

Quelle est l'alimentation requise pour la prise murale 61270183 ?

L'alimentation s'effectue via la ligne bus en 24 V DC. Aucune alimentation secteur directe n'est nécessaire.

Comment nettoyer la prise murale Busch-Jaeger ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants, car ils pourraient endommager la surface.

Puis-je changer la fonction de l'appareil après installation ?

Oui, la fonction peut être modifiée en reprogrammant l'appareil via le logiciel ETS 3.0 ou PowerTool. Les mises à jour sont possibles.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement connecté à la ligne bus et que l'alimentation est active. Si le problème persiste, contactez un technicien.

Puis-je utiliser l'appareil sans coupleur bus ?

Non, le coupleur bus fourni est indispensable au fonctionnement. L'appareil se monte directement sur celui-ci.

Comment programmer les paramètres de l'appareil ?

La programmation se fait via l'application logicielle ETS 3.0 ou PowerTool. Connectez l'appareil au système bus et suivez les instructions du logiciel.

L'appareil est-il compatible avec d'autres marques de bus ?

Cet appareil est conçu pour les systèmes bus KNX/EIB standard. Il est compatible avec d'autres marques respectant le même protocole.

Où trouver la notice détaillée de la prise murale 61270183 ?

La notice est disponible gratuitement en téléchargement sur notice-facile.com et sur le site du fabricant Busch-Jaeger.

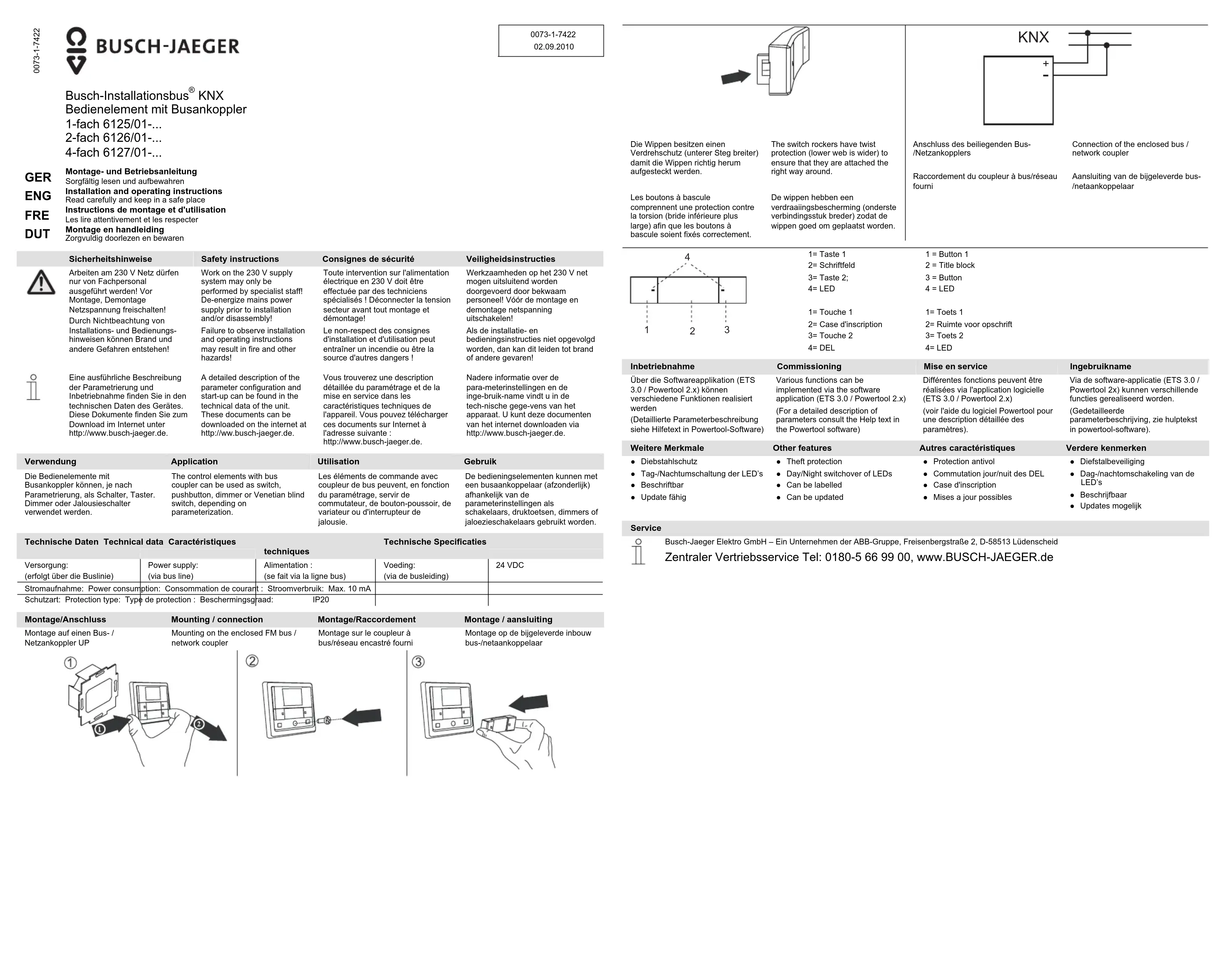

MODE D'EMPLOI 61270183 Busch-Jaeger

Instructions de montage et d'utilisation Les lire attentivement et les respectors

Les lire attentivement et les respecter Montage en handleiding

Consignes de sécurité

Toute intervention sur l'alimentation

électrique en 230 V doit être effectuée par des technicien

effectuée par des techniciens spécialisés ! Déconnecter la tension

secteur avant tout montage et d'montage!

demontage!

Le non-respect des consignes d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Vous trouverez une description

detaillée du paramétrage et de la mise en service dans les

caractéristiques technique

l'appareil. Vous pouvez télécharger

ces documents sur internet : l'adresse suivante :

http://www.busch-jaeger.de.

ion
ol elements with bus
an be used as switch, an, dimmer or Venetian blind
on, dimmer of Vehetian Blind pending on
rization.
Utilisation
Les éléments de commande avec coupleur de bus peuvent, en fonction du paramétrage, servir de
du parametrage, servir de commutateur, de bouton-poussoir, de
variateur ou d'interrupteur de islavais
Gebruik
De bedieningselementen kunnen met een busaankoppelaar (afzonderlijk) afhankelijk van de
Technische Daten Technical data Caractéristiques
V
Versorgung: Power supply (erfolgt über die Buslinie) (via bus line)
techniques
Alimentation

parameterinstellingen als
schakelaars, druktoetsen, dimmers of
Technische Specifications
( erfolgt über die Basilinie)
Stromaufnahme: Power cons.
(se fait via la ligne bus)
tion de courant : Stroomverbruik: Max. sachermingsend: IP20
1
Voeding: 24 VDC
(via de busleiding)
01V20
24 VDC
(No text)
(No text)
Montage/Anschluss
Montage auf einen Bus
Netzankoppler UP
Mounting / connection
Mounting on the enclosed FM bus /
network coupler
Montage/Raccordement
Montage sur le coupleur à
bus/réseau encastré fourni
Montage / aansluiting
Montage op de bijgeleverde inbouw
bus-/netaankoppelaar

②

③

Les boutons à bascule comprennent une protection contre la torsion (bride inférieure plus large) afin que les boutons à bascule soient fixés correctement

Raccordement du coupleur à bus/réseau fourni

2= Case d'inscription

3= Touche 2

4= DEL

1 = Button 1

2 = Title block

3 = Button 4 = LED

4 = LED

1= Toets 1

Différentes fonctions peuvent être

réalisées via l'application logicielle (ETS 3.0 / Powertool 2 x)

(voir l'aide du logiciel Pow

une description détaillée des

paramètres)

Via de software-applicatie (ETS 3.0 /

Autres caractéristiques

- Protection antivol

• Commutation jour/nuit des DEL

- Case d'inscription

- Mises a jour possibles

Verdere kenmerken

• Diefstalbeveiliging
