1309151002E - Prise murale METZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale modulaire
Marque	METZ
Modèle	1309151002E
Catégorie	Prise murale
Usage	Raccordement électrique mural
Type de montage	Encastré ou saillie (sur cadre porteur)
Compatibilité	Accepte éléments centraux d'autres fabricants (vis M2.5 x 6 mm ou 10.5 mm)
Matériau	Plastique technique
Tension nominale	250 V AC
Courant nominal	16 A
Fréquence	50/60 Hz
Degré de protection	IP20 (intérieur)
Nombre de pôles	2P + T (phase, neutre, terre)
Vis fournies	Vis M2.5 x 6 mm et M2.5 x 10.5 mm (variantes UPO)
Dimensions (approximatives)	80 x 80 mm (standard)
Poids net	~50 g
Température de fonctionnement	-20 °C à +60 °C
Certifications	CE, conformité aux normes en vigueur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation par un professionnel.
Pièces détachées et réparabilité	Vis et éléments centraux disponibles via METZ CONNECT. Réparable par un installateur qualifié.

FOIRE AUX QUESTIONS - 1309151002E METZ

Comment installer cette prise murale METZ 1309151002E ?

L'installation doit être réalisée par un installateur qualifié. Montez la prise sur un cadre porteur adapté. Pour les variantes UPO, utilisez les vis M2.5 x 6 mm ou M2.5 x 10.5 mm fournies. Respectez les consignes de sécurité (coupez le courant avant intervention).

Quels types de vis sont nécessaires pour fixer un élément central d'un autre fabricant ?

Pour les variantes UPO, les vis M2.5 x 6 mm et M2.5 x 10.5 mm sont fournies. Si vous installez un élément central sur une prise déjà montée, commandez ces vis séparément (réf. 895088 et 895089).

Cette prise murale est-elle compatible avec les éléments centraux d'autres marques ?

Oui, la prise METZ 1309151002E accepte les éléments centraux d'autres fabricants, à condition d'utiliser les vis M2.5 adaptées (6 mm ou 10.5 mm). Retirez les éventuelles traverses ou broches à l'arrière de l'élément central avant montage.

Quelle est la tension et le courant maximum supportés ?

La prise supporte une tension nominale de 250 V AC et un courant nominal de 16 A, pour une fréquence de 50/60 Hz.

Quel est le degré de protection (IP) de cette prise ?

Le degré de protection est IP20, ce qui signifie qu'elle est protégée contre les corps solides de plus de 12 mm mais non protégée contre l'eau. Convient pour un usage intérieur.

Comment nettoyer et entretenir cette prise murale ?

Nettoyez la prise avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou d'eau. Débranchez l'alimentation avant tout nettoyage.

Où trouver des pièces détachées ou des vis supplémentaires ?

Les vis de rechange (M2.5 x 6 mm réf. 895088 et M2.5 x 10.5 mm réf. 895089) ainsi que d'autres pièces sont disponibles auprès de METZ CONNECT. Consultez le site www.metz-connect.com pour plus d'informations.

Cette prise peut-elle être utilisée à l'extérieur ?

Non, cette prise est destinée à un usage intérieur uniquement (IP20). Pour l'extérieur, choisissez une prise avec un indice de protection plus élevé (IP44 ou supérieur).

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

Coupez toujours l'alimentation électrique avant de manipuler la prise. L'installation doit être effectuée par un électricien qualifié conformément aux normes en vigueur. Ne pas utiliser si le boîtier est endommagé.

Est-il possible de monter la prise sur un cadre porteur existant ?

Oui, la prise METZ 1309151002E est conçue pour être montée sur un cadre porteur. Suivez les instructions de montage fournies. Assurez-vous que le cadre est compatible et solidement fixé.

MODE D'EMPLOI 1309151002E METZ

Modulare Anschlussdosen unbestückt Modular wall outlets unequipped Boîtiers de raccordement non équipés

de Montagehinweis für den Installateur
en Mounting note for the installer
fr Instructions d'installation pour l'installateur

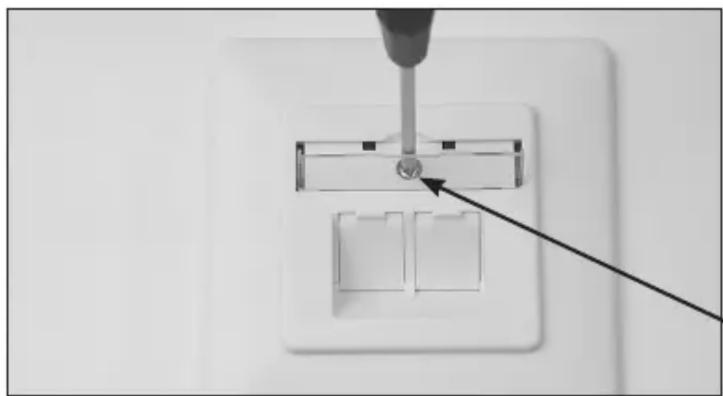

de Montage im Tragrahmen
en Mounting in support frame
fr Montage au cadre porteur

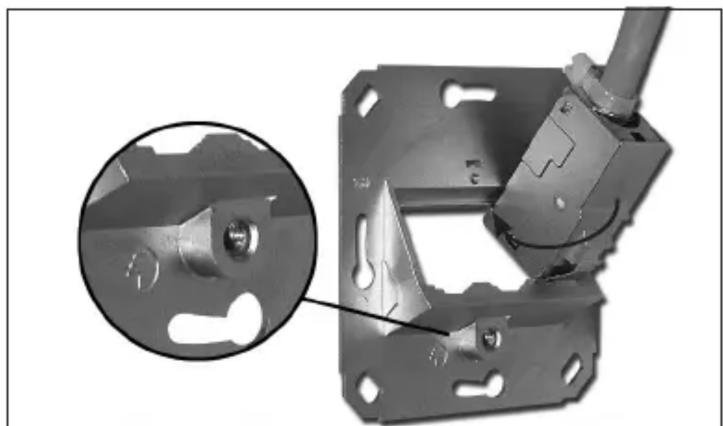

Compensation de potentiel optionnelle

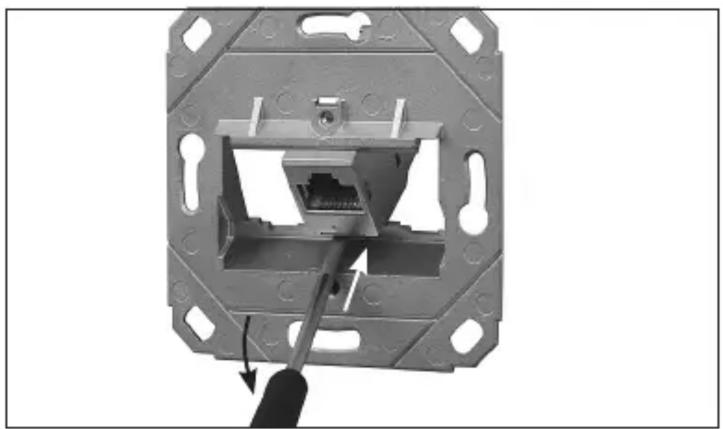

de Demontage
en Disassembly
fr Demontage

documentation supplémentaire voir www.metz-connect.com

de Montage mit Zentralstück anderer Hersteller
en Mounting with central plate of other manufacturers
fr Montage avec un élément central d'un autre fabricant

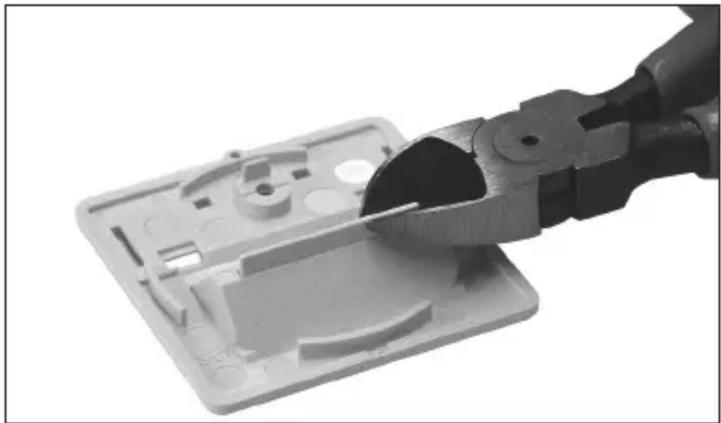

Enlever avec précaution d'éventuelles traverses et broches à l'arrière de l'élément central pour permettre le montage.

en Vis M2.5 x 6 mm et 10.5 mm
Version Référence
Vis M2.5 x 6 mm (10 Stück) 895088
Vis M2.5 x 10.5 mm (10 Stück) 895089

i HINWEIS / NOTE / NOTICE

de
Nur die UPO-Varianten werden mit Schrauben M2,5 x 6 mm und M2,5 x 10,5 mm zur Befestigung von Zentralstücken anderer Hersteller geliefert. Für die Montage von Zentralstücken anderer Hersteller auf bereits installierte Anschlussdosen müssen die Schrauben gesondert bestellt werden.
en
Only UP0 variants are supplied with screws M2.5 x 6 mm and M2.5 x 10.5 mm to fasten central plates of other manufacturers Screws have to be ordered separately when mounting central plates of other manufacturers to already installed wall outlets.
fr
Uniquement les variantes UPO sont fournies avec des vis M2,5 x 6 mm et M2,5 x 10,5 mm pour fixer des éléments centraux d'autres fabricants. Pour monter des éléments centraux d'autres fabricants sur des boîtiers de raccordement déjà installés il faut commander les vis séparément.

M2.5 x 6 mm

M2.5 x 10.5 mm

M2.5 x 14 mm

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Phone [phone] | Fax [phone]

documentation supplémentaire voir www.metz-connect.com
