AX 4000 - Moulinet de pêche SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moulinet de pêche
Marque	Shimano
Modèle	AX 4000
Catégorie	Moulinet à lancer léger
Roulement à billes	1 roulement en acier inoxydable
Rapport d'engrenage	4.6:1
Système DynaBalance	Oui (équilibrage dynamique du rotor)
Système de lancer	QuickFire II
Type de frein	Frein arrière
Anse	Anse standard
Agrafe de maintien de ligne	Oui (Line Keeper Clip)
Poignée réversible	Oui (pour droitiers ou gauchers)
Garantie	1 an (pièces et main-d'œuvre)
Entretien annuel recommandé	Par un professionnel Shimano agréé
Lubrification	Huile légère ou graisse légère, vaporisation périodique
Nettoyage	Essuyer saleté, sel, humidité après lubrification
Pièces détachées	Disponibles via centre de garantie Shimano
Réparations	Centres Service Plus Shimano
Documents inclus	Notice d'utilisation, carte d'enregistrement
Emballage recyclable	Oui

FOIRE AUX QUESTIONS - AX 4000 SHIMANO

Quel est le rapport d'engrenage du Shimano AX 4000 ?

Le rapport d'engrenage est de 4.6:1. Pour les modèles ULS, 1000, 2000, 400S, 500S, les rapports varient de 4.2:1 à 5.2:1.

Comment régler le frein arrière du moulinet ?

Le frein arrière se règle simplement en tournant le bouton calibré. Un cliquetis indique tout changement accidentel. Pour un réglage précis, tournez le bouton jusqu'à obtenir la tension souhaitée.

Comment retirer la bobine (spool) du Shimano AX 4000 ?

Retirez l'ensemble du tambour, puis retirez la vis de blocage de l'écrou du rotor et desserrez-le complètement. Ensuite, retirez les vis du couvercle latéral et l'ensemble de la poignée. Soulevez le rotor du corps pour accéder au couvercle latéral.

Comment enrouler la ligne sur le moulinet ?

Placez le moulinet sur la canne, ouvrez l'anse, attachez le fil à la bobine avec un nœud fiable, puis commencez à embobiner sous tension. Maintenez la canne à 45° et remplissez la bobine jusqu'à 1/8" du bord.

Qu'est-ce que le système QuickFire II ?

Le QuickFire II permet de lancer facilement : tournez la poignée vers l'arrière pour positionner le rotor, puis tirez la détente avec le même doigt qui tient la ligne. L'anse s'ouvre automatiquement.

Qu'est-ce que le système DynaBalance ?

Le DynaBalance est un système d'équilibrage dynamique du rotor qui réduit les vibrations et rend la manœuvre plus douce et agréable.

Comment entretenir le moulinet Shimano AX 4000 ?

Vaporisez périodiquement le tambour avec un lubrifiant anti-rouille, laissez agir quelques minutes, puis essuyez. Faites nettoyer et lubrifier par un professionnel Shimano au moins une fois par an.

Quelle est la durée de la garantie ?

La garantie est de 1 an à partir de la date d'achat, couvrant les défauts de matériaux et de fabrication. Conservez votre reçu.

Comment inverser la poignée du moulinet ?

Enlevez la vis de la poignée, placez la poignée sur le côté opposé, puis revissez. Le moulinet peut ainsi être utilisé par les droitiers ou les gauchers.

À quoi sert l'agrafe de maintien de ligne ?

L'agrafe de maintien (Line Keeper Clip) permet de fixer l'extrémité de la ligne pendant l'entreposage pour éviter les emmêlements. Faites une boucle et glissez-la sous l'agrafe.

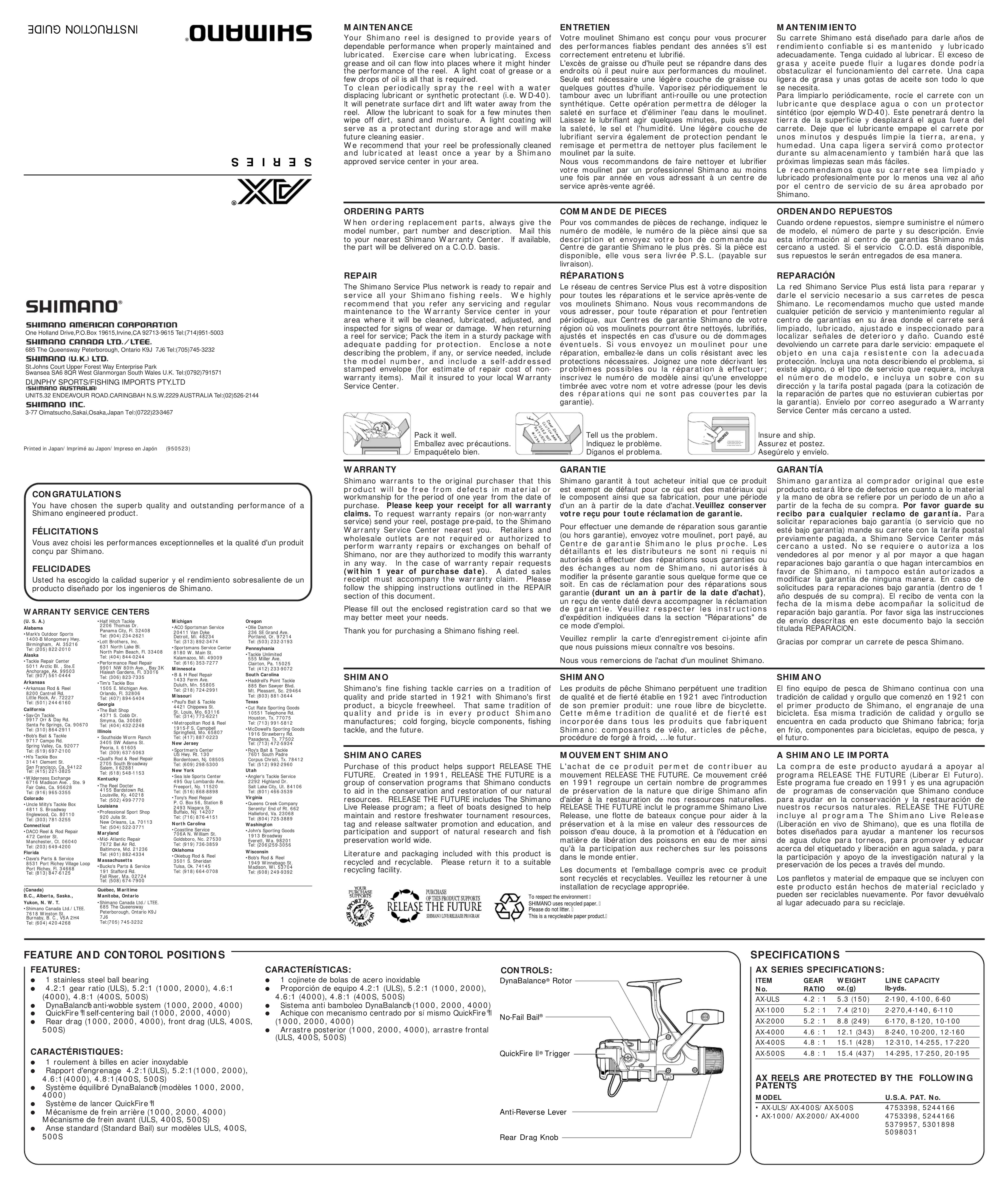

MODE D'EMPLOI AX 4000 SHIMANO

Vous avez choisi les performances exceptionnelles et la qualité d'un produit conçu par Shimano.

FELICIDADES

Pack it well. Emballez avec précautions. Empaquételo bien.

ENTRETIEN

Votre moulinet Shimano est conçu pour vous procurer des performances fiables pendant des années s'il est correctement entretenu et lubrifié.

L'excès de graisse ou d'huile peut se répandre dans des endroits où il peut nuire aux performances du moulinet. Seule est nécessaire une légère couche de graisse ou quelques gouttes d'huile. Vaporisez périodiquement le tambour avec un lubrifiant anti-rouille ou une protection synthétique. Cette opération permettra de déloger la saleté en surface et d'éliminer l'eau dans le moulinet. Laissez le lubrifiant agir quelques minutes, puis essuyez la saleté, le sel et l'humidité. Une légère couche de lubrifiant servira également de protection pendant le remisage et permettra de nettoyer plus facilement le moulinet par la suite.

Nous vous recommandons de faire nettoyer et lubrifier votre moulinet par un professionnel Shimano au moins une fois par année en vous adressant à un centre de service après-vente agréé.

COMMANDE DE PIECES

Pour vos commandes de pièces de rechange, indiquez le numéro de modèle, le numéro de la pièce ainsi que sa description et envoyez votre bon de commande au Centre de garantie Shimano le plus près. Si la pièce est disponible, elle vous sera livrée P.S.L. (payable sur livraison).

RÉPARATIONS

Le réseau de centres Service Plus est à votre disposition pour toutes les réparations et le service après-vente de vos moulinets Shimano. Nous vous recommandons de vous adresser, pour toute réparation et pour l'entretien périodique, aux Centres de garantie Shimano de votre région où vos moulinets pourront être nettoyés, lubrifiés, ajustés et inspectés en cas d'usure ou de dommages éventuels. Si vous envoyez un moulinet pour une réparation, emballez-le dans un colis résistant avec les protections nécessaires. Joignez une note décrivant les provisions possibles ou la réparation à effectuer, se scrivez le numéro de modèle ainsi qu'une enveloppe timbrée avec votre nom et votre adresse (pour les devis des réparations qui ne sont pas couvertes par la garantie).

Tell us the problem. Indiquez le problème. Díganos el problema.

Insure and ship. Assurez et postez. Asegúrelo y envíelo.

WARRANTY

Shimano garantit à tout acheteur initial que ce produit est exempt de défaut pour ce qui est des matériaux qui le composent ainsi que sa fabrication, pour une période d'un an à partir de la date d'achat. Veuillez conserver votre reçu pour toute réclamation de garantie.

Pour effectuer une demande de réparation sous garantie (ou hors garantie), envoyez votre moulinet, port payé, au Centre de garantie Shimano le plus proche. Les détaillants et les distributeurs ne sont ni requis ni autorisés à effectuer des réparations sous garanties ou des échanges au nom de Shimano, ni autorisés à modifier la présente garantie sous quelque forme que ce soit, en cas de réclamation pour des réparations sous garanties, dans un an-part de la date d'achat. En reçu de vente daté devra accompagner la réclamation de garantie. Veuillez respecter les instructions d'expédition indiquées dans la section "Réparations" de ce mode d'emploi.

Veuillez remplir la carte d'enregistrement ci-jointe afin que nous puissions mieux connaître vos besoins.

Nous vous remercions de l'achat d'un moulinet Shimano.

SHIM ANO

Les produits de pêche Shimano perpétuent une tradition de qualité et de fierté établie en 1921 avec l'introduction de son premier produit: une roue libre de bicyclette. Cette même tradition de qualité et de fierté est incorporée dans tous les produits que fabriquent Shimano: composants de vélo, articles de pêche, procédure de forgé à froid, ...le futur.

M OUVEMENT SHIM ANO

L'achat de ce produit permet de contribuer au mouvement RELEASE THE FUTURE. Ce mouvement créé en 1991 regroupe un certain nombre de programmes de préservation de la nature que dirige Shimano afin d'aider à la restauration de nos ressources naturelles. RELEASE THE FUTURE inclut le programme Shimano Live Release, une flotte de bateaux conçue pour aider à la préservation et à la mise en valeur des ressources de poisson d'eau douce, à la promotion et à l'éducation en matière de libération des poissons en eau de mer ainsi qu'à la participation aux recherches sur les poissons dans le monde entier.

Les documents et l'emballage compris avec ce produit sont recyclés et recyclables. Veuillez les retourner à une installation de recyclage appropriée.

M ANTENIM IENTO

● 1 roulement à billes en acier inoxydable
● Rapport d'engrenage 4.2:1(ULS), 5.2:1(1000, 2000),
4.6:1(4000), 4.8:1(400S, 500S)
- Système équilibré DynaBalance (modèles 1000, 2000, 1999)
4000)
- Systeme de lancer QuickFire 11
- Mécanisme de frein arrière (1000, 2000, 4000)
Mecanisme de frein avant (ULS, 400S, 500S)
- Anse standard (Standard Ball) sur modes ULS, 400S, 500S

CARACTERÍSTICAS:

Pourquoi le votre moulinet semble-t-il si agréable à manier?... Une seule réponse: DynaBalance!

Les moulinets traditionnels sont généralement déséquilibrés: le rotor ayant un mécanisme pesant d'un côté, et l'anse elle-même basculant de l'autre côté. Grâce à l'analyse par ordinateur, Shimano a reconçu les pièces du moulinet pour leurs apporter un équilibre dynamique parfait.

Résultat: un moulinet qui n'oscille plus!

Tous les avantages du DynaBalance ne sont pas apparents mais à l'usage, vous découvrirez une sensation plus agréable, un retour plus facile et plus uniforme, et moins de vibrations faisant obstacle à vos actions lorsque vous sentez la prise mordre à l'hameçon.

Vous n'avez plus qu'à faire tourner la poignée!

LINE KEEPER CLIP

SUJETADOR DE LÍNEA

L'agrafe de maintien de la ligne située sur le côté du tambour est un endroit pratique pour tenir votre ligne de façon à ce qu'elle ne s'emmèle pas pendant l'entreposage. Lorsque la ligne est entièrement enroulée sur le tambour, faites simplement une petite boucle à l'extrémité de la ligne et glissez-la sous l'agrafe. Tirez sur l'extrémité libre de la ligne pour bien la tendre.

REVERSIBLE HANDLE

MANGO REVERSIBLE

Pour accommoder les pêcheurs de lancer gaucher ou droitier, les poignées des moulinets à lancer léger Shimano fonctionnent très bien d'un côté ou l'autre. Pour changer la poignée du côté gauche au côté droit, il suffit tout simplement de suivre ces instructions:

1. Enlever la vis de la poignée
2. Placer la poignée sur le côté opposé

3. Replacer la vie de la poignée

4. Replacer la vis de la poignée

WINDING LINE

• Spool remains stationary as line spirals off.
• La bobine de fil reste au même endroit pendant que celle-ci se vide.
• El carrete de mantiene estacionario mientras la línea se desenvuelve en espiral.

ENVOLVIENDO LA LÍNEA

Votre moulinet Shimano peut être bobiné avec n'importe quel fil de haute qualité. Il faut s'assurer qu'il y a de la tension sur le fil dès le début de cette procédure. Un fil qui est embobiné de la mauvaise façon ou sans tension peut causer plusieurs problèmes. Le fil peut glisser sur la bobine à cause de la tension provoquée par un poisson pendant le combat. Un mauvais embobinage peut aussi rendre la technique de lancer une tâche difficile. Pour installer le fil de la bonne façon sur votre moulinet, suivez ces instructions:

1. Placer le moulinet sur la canne, ceci permettra une meilleure prise
2. Placer la bobine de fil sur une surface plate avec l'étiquette vers le haut. Tirer le fil de la bobine dans le sens des aiguilles d'une montre et passer le fil à travers les anneaux de la canne
3. Ouvrir l'anse du moulinet et attacher le fil à la bobine du moulinet en utilisant un noeud fiable
4. Resserrer le bouton du frein pour minimiser le mouvement de la bobine (à noter: resserrer seulement jusqu'au point où le bouton peut être facilement desserré à la main)
5. Tenir la canne à un angle de 45° et commencer à embobiner le fil sous une tension
6. Embobiner le fil sur la bobine jusqu'au point où le niveau de fil est approximativement à 1/8" des rebords de la bobine.

QUICKFIRE II®

QUICKFIRE II

Lorsque vous tournez la poignée vers l'arrière, le cliquet anti-retour arrête le rotor à la position adéquate pour que votre doigt puisse saisir la détente QuickFire II. Avec le même doigt et dans le même mouvement, tirez la détente (qui fait osciller l'anse) et saisir la ligne. Vous êtes maintenant prêt à lancer! C'est tellement facile que vous n'avez qu'à lancer.

1. Inverser la poignée vers l'arrêt
2. Enrouler votre index autour de la détente et de la ligne
3. Tervale détente Quiel Fine Il
4. Tirer la détente QuickFire II
5. Langer vate liens
6. Lancer votre ligne.

REAR DRAG

ARRASTRE POSTERIOR

Chez Shimano, le réglage du frein arrière est simple: il suffit de tourner un bouton. Plus de mauvaises surprises en reprenant votre canne, le bouton calibré émet un cliquetis en tournant et vous êtes ainsi averti s'il tourne accidentellement. Vous apprécierez toute la valeur de ce frein arrière dans le feu de l'action, lorsqu'une grosse prise voudra prendre de la distance et qu'il vous faudra changer le réglage pour la freiner ou donner du fil pour ne pas le briser.

Pour ceux qui préfèrent tenir directement le moulinet, le couvercle latéral peut être retiré de la manière suivante:

1. Retirer l'ensemble du tambour
2. Retirer la vis de blocage de l'écrou du rotor et desserrer complètement celui-ci
3. Retirer les vis du couvercle latéral et l'ensemble de la poignée
4. Soulever le rotor du corps de l'appareil et retirer le couvercle latéral.

SPOOL REMOVAL

CÓM O SE QUITA EL CARRETE
