MODE D'EMPLOI M03ACS Mediflow Mediclinics

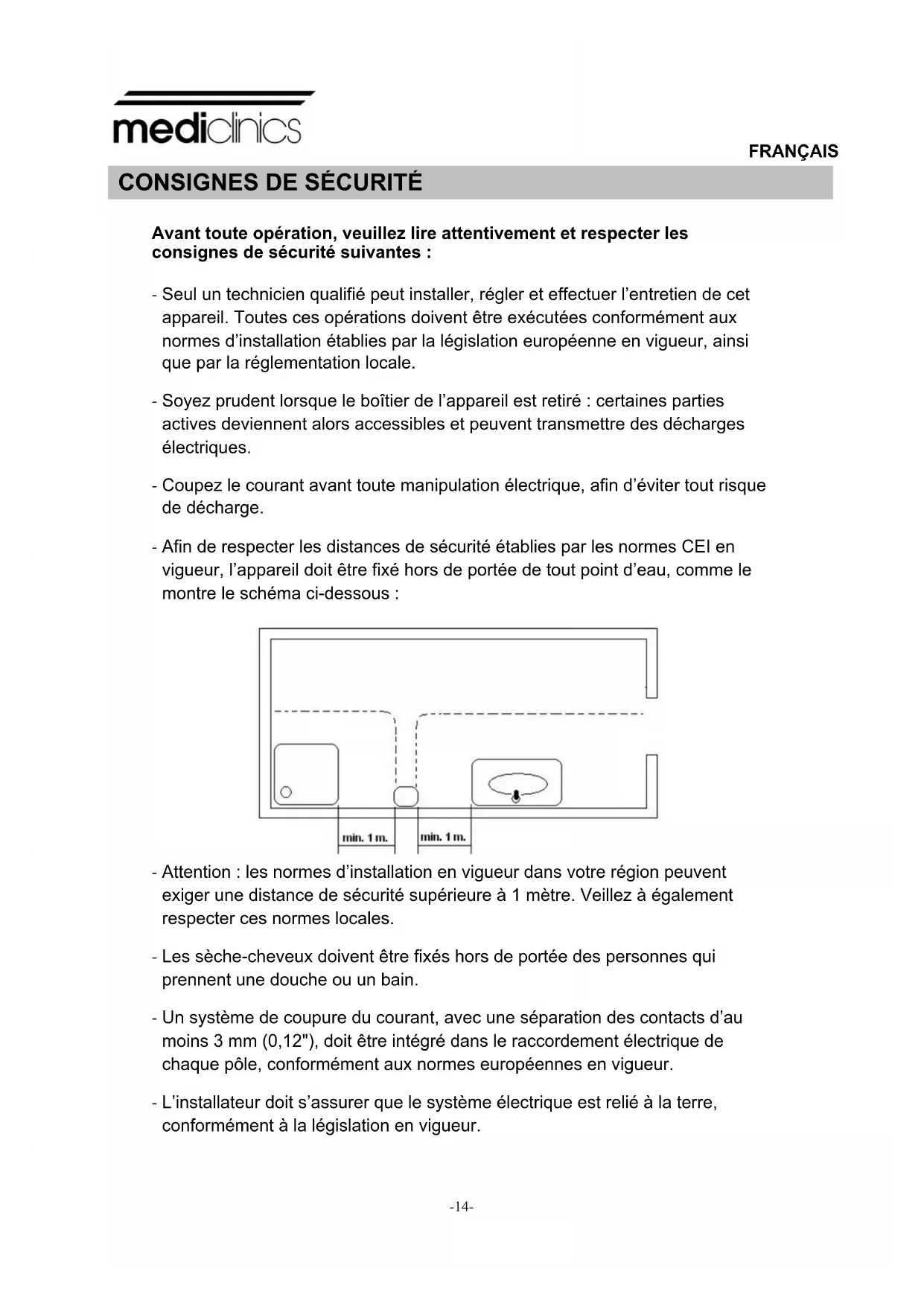

Avant toute opération, veuillez lire attentivement et respecter les consignes de sécurité suivantes : - Seul un technicien qualifié peut installer, régler et effectuer l’entretien de cet appareil. Toutes ces opérations doivent être exécutées conformément aux normes d’installation établies par la législation européenne en vigueur, ainsi que par la réglementation locale. - Soyez prudent lorsque le boîtier de l’appareil est retiré : certaines parties actives deviennent alors accessibles et peuvent transmettre des décharges électriques. - Coupez le courant avant toute manipulation électrique, afin d’éviter tout risque de décharge. - Afin de respecter les distances de sécurité établies par les normes CEI en vigueur, l’appareil doit être fixé hors de portée de tout point d’eau, comme le montre le schéma ci-dessous : - Attention : les normes d’installation en vigueur dans votre région peuvent exiger une distance de sécurité supérieure à 1 mètre. Veillez à également respecter ces normes locales. - Les sèche-cheveux doivent être fixés hors de portée des personnes qui prennent une douche ou un bain. - Un système de coupure du courant, avec une séparation des contacts d’au moins 3 mm (0,12"), doit être intégré dans le raccordement électrique de chaque pôle, conformément aux normes européennes en vigueur. - L’installateur doit s’assurer que le système électrique est relié à la terre, conformément à la législation en vigueur.

- Cet appareil peut être utilisé par les enfants dès 8 ans, les personnes à capacités physiques, sensorielles ou mentales réduites, ou les personnes inexpérimentées, si elles sont supervisées par une autre personne ou si elles ont reçu des explications pour apprendre à se servir de l’appareil en toute sécurité, et qu’elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien habituel de celui-ci ne doivent pas être effectués par un enfant sans surveillance. - Cet appareil ne doit pas être installé sur une surface inflammable. - Pour fixer le sèche-mains au mur, suivez les instructions de ce manuel et aidez-vous du modèle fourni avec l’appareil. Fixer la machine au moyen d’adhésifs, ou par le biais de méthodes similaires, est interdit par les normes de sécurité européennes.

• Le sèche-mains est fourni avec le capot métallique accouplé au socle ou à la structure principale de l’appareil sans vissage.

• il faut démonter le capot en tenant compte des chevilles supérieures de celui-ci, logées dans leurs logements respectifs du socle ou de la structure plastique.

• Il faut retirer ce capot en diagonale pour extraire complètement les chevilles supérieures, en évitant de le faire brusquement pour: - Ne pas endommager les composants intérieurs. - Ne pas endommager la surface du capot. Il est conseillé de le poser à l’endroit sur une surface plane ou sur un chiffon.

INSTALLATION-16- Montage Pour préparer le montage, le passage des câbles doit se faire de préférence à l’arrière.

• Faire des trous de Ø 8 sur le mur, en utilisant le modèle fourni.

• Faire passer les câbles d’alimentation provenant du mur dans le trou de Ø 22 mm situé sous la boîte à bornes de connexion de l’appareil.

• Visser à fond le socle de l’appareil sur le mur en s’assurant que les 4 silentblocs sont correctement posés.

• Introduire les câbles d’alimentation à l’intérieur du logement de la boîte à bornes en les faisant passer par le trou d’accès.

• Pour accéder à la boîte à bornes, il faut ouvrir le couvercle qui protège son logement, en faisant levier sur l’agrafe de fermeture du couvercle à l’aide d’un outil plat.

• Après avoir fait la connexion électrique, refermer le couvercle de protection.

• Poser soigneusement le capot sur la structure de l’appareil; pour ce faire, le poser de haut en bas en l’inclinant légèrement pour que les chevilles situées sur la partie supérieure du capot entrent dans leurs logements de la partie supérieure du socle en plastique.

• Poser les boulons inférieurs de sûreté, en les serrant avec la clé spéciale fournie.

L'installation fixe doit inclure les moyens de déconnexion de l'appareilÊdu réseau d'alimentation, avec une séparation de contacte de 3 mm minimum pour tous les pôles. Lors de l'installation, il faut respecter les zones de protection conformément à la norme VDE 0100. Le sèche-mains doit tojours être installé sur une surface fermée (mur, cloison ou similaire).www.mediclinics.com

Couverture peinte blanche 1 RC82010 Couverture d’acier inoxidable de fini satiné 1 RC82020 Couverture d’acier inoxidable de fini brillant 1 RC82030 Turbine 2 RC82777 Moteur 3 RC82748 Résistance de chauffage 4 RC82760 RC82710 Carte électronique 5 RC82600 RC82610 Écran et chassis de capteur IR 6 RC82601 Carte électronique principale 7 RC82602 Charbon 8 RC95750-AMT

Pour un excellent séchage des mains, il est conseillé de bien les rincer auparavant, pour éliminer les restes de savon. Ensuite, approcher les mains à une distance d’environ 6-7 cm de la bouche de soufflage, après la mise en marche de l’appareil, frotter les mains dessous. La mise en marche du sèche- mains est automatique par détection des mains dans la zone de la bouche de soufflage. La détection des mains et l’allumage postérieur de l’appareil se basent sur l’émission/réflexion/réception d’un faisceau de lumière IR provenant des détecteurs situés près de la zone de la bouche de soufflage. La distance de détection est d’environ 12-15 cm. Quand on retire les mains, l’appareil s’arrête 2-3 secondes après. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant un handicap physique, sensoriel ou mental ou sans expérience et/ou connaissances préalables, sauf si elles ont auparavant reçu des instructions sur son utilisation ou si elles l'utilisent sous la supervision d'un responsable de sécurité. QUAND UN ENFANT UTILISE CE SÈCHE-MAINS, UNE PERSONNE RESPONSABLE DOIT LE SURVEILLER POUR S'ASSURER QU'IL EN FAIT BON USAGE ET QU'IL NE JOUE PAS AVEC L'APPAREIL.

Un nettoyage correct de l’appareil permettra de prolonger sa durée de vie. Il faut le nettoyer au moins deux fois par an.

• Débrancher la prise de courant de l’appareil.

• Retirer les 2 boulons inférieurs de fixation du capot à l’aide de la clé spéciale.

• Sortir le capot (voir paragraphe 2) et le poser soigneusement sur un chiffon pour éviter de l’érafler ou de le rayer.

• Nettoyer la poussière sur la surface et les composants de la carte mère du circuit électronique. Pour ce faire, utiliser une brosse à soies douces.

• Utiliser la même brosse pour nettoyer la surface du moteur, la bouche d’entrée de la volute, la bouche de soufflage et la grille d’entrée d’air.

• Avec un chiffon doux, nettoyer la surface de l’écran de fermeture des détecteurs IR.

• Ouvrir la volute en retirant le boulon de sûreté et en appuyant sur les languettes de fermeture et nettoyer la poussière de la turbine et de l’élément de chauffage. Refermer la volute en faisant entrer à nouveau les languettes de fermeture et en vissant le boulon de sûreté.

• Nettoyer la poussière du contour du socle, en particulier la partie supérieure.

• Monter le capot, placer les boulons inférieurs et rebrancher.

• Mettre en marche l’appareil à plusieurs reprises pour expulser tout reste de poussière après le nettoyage. NETTOYAGE DES CAPOTS CHROMÉS ET DORÉS Pour le nettoyage employer seulement un chiffon humide. Ne pas utiliser des détergents d'aucune sorte, ni des acides, lessives, abrasifs, acide chlorhydrique, etc. Ne pas endommager ou forcer aucune pièce.

Espesor: Thickness: Épaisseur : Dicke: 1,9 mm (5/64”) 1,5 mm (1/16”)
