MODE D'EMPLOI Neo2 Eliet

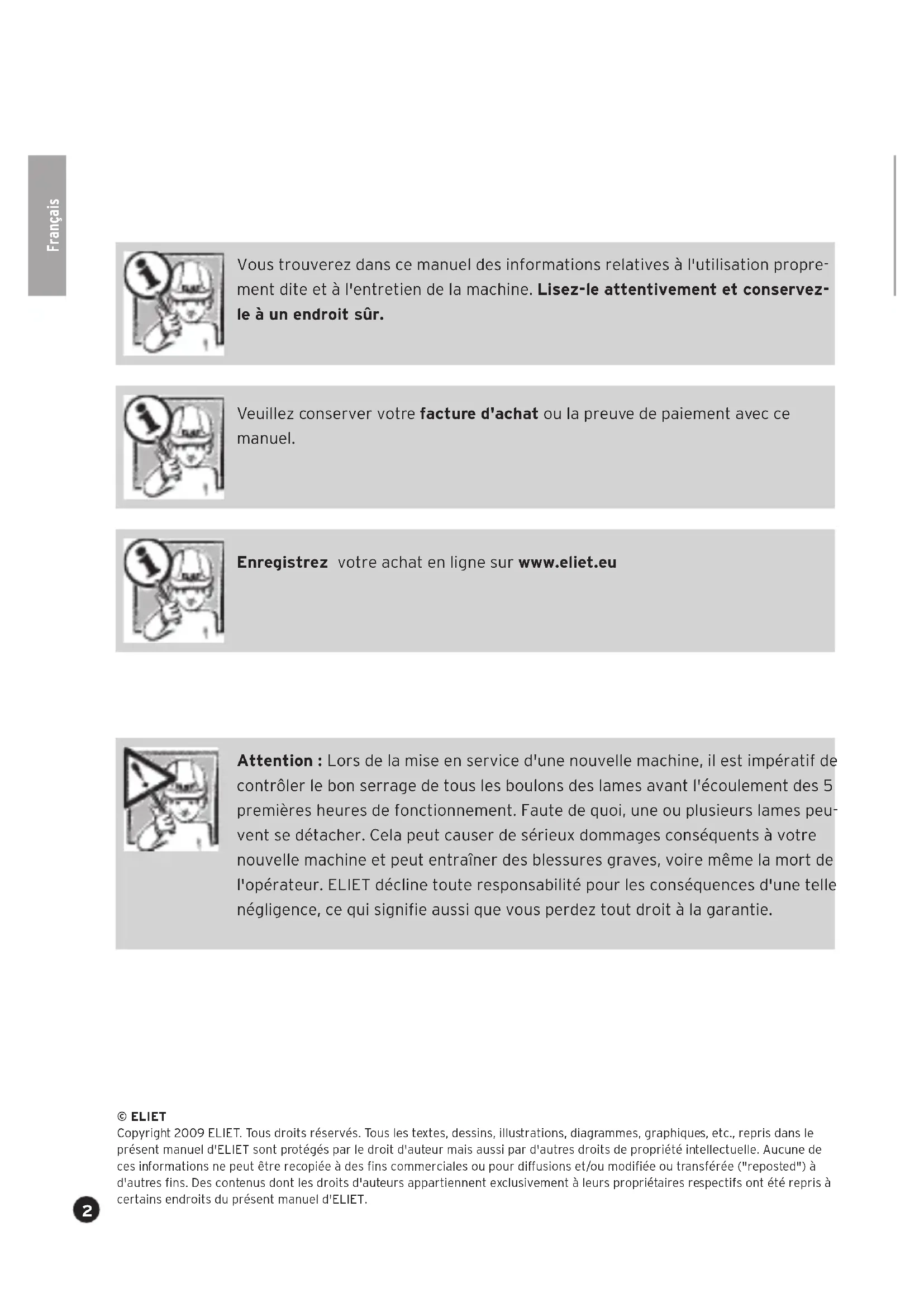

Vous trouvrez dans ce manuel des informations relatives à l'utilisation proprement dite et à l'entretien de la machine. Lisez-le attentivement et conservez-le à un endroit sur.

Veuillez conserver votre facture d'achat ou la preuve de paiement avec ce manuel.

Enregistrez vous achat en ligne sur www.eliet.eu

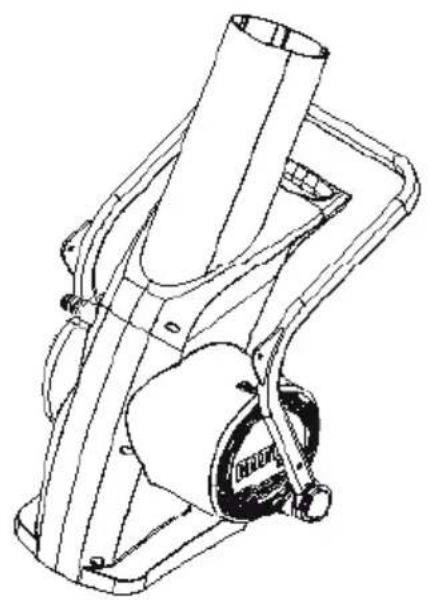

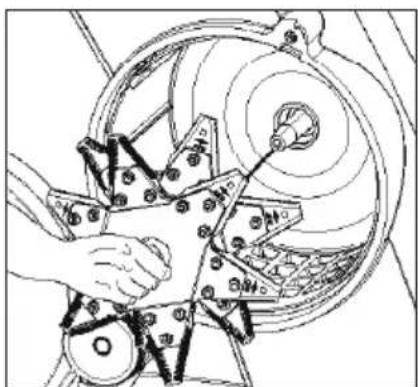

Attention : Lors de la mise en service d'une nouvelle machine, il est impératif de contrôler le bon serrage de tous les boulons des lames avant l'écoulement des 5 premières heures de fonctionnement. Faute de quoi, une ou plusieurs lames peuvent se détacher. Cela peut cause des sérieux dommages conséquents à votre nouvelle machine et peut entraîner des blessures graves, voire même la mort de l'opérateur. ELIET décline toute responsabilité pour les conséquences d'une telle néligence, ce qui signifie aussi que vous perdez tout droit à la garantie.

ELIET

Copyright 2009 ELIET. Tous droits réservés. Tous les textes, dessins, illustrations, diagrammes, graphiques, etc., repris dans le present manuel d'ELIET sont protégés par le croit d'auteur mais aussi par d'autres droits de propriété intellectuelle. Aucune de ces informations ne peut etre recopiee a des fins commerciales ou pour diffusions et/ou modifie ou transferee ("reposted") a d'autres fins. Des contenus dont les droits d'auteurs appartiennent exclusively à leurs propriétaires respectifs ont ete repris a certains endroits du present manuel d'ELIET.

1. Introduction

1.1 Lisez attentivement la notice d'instructions

Les machines ELIET sont conçues pour fonctionner de façon sure et fiable à condition d'être utilisées conformément aux instructions. Vous devez lire attentivement leprésent mode d'emploi avant d'utiliser la machine. Faute de quoi, il peut y avoir un risque de blessures corporelles ou de dégats matériels.

1.2 Données d'identification - ELIET NEO

Notez les données d'identification de votre machine dans les espaces encadrés :

Référence article :	MA
Numéro de série :
Année de construction :	20

2. Garantie

2.1 Carte de garantie

Si vous désirez bénéficier de la garantie, merci de renvoyer la presente carte de garantie dûment remplie dans le mois qui suit l'achat à l'adresse suivante :

ELIET EUROPE NV, Diesveldstraße 2, B - 8553 Otegem (Belgique)

Tel. [phone] - Fax [phone]

ENREGISTREZ ÉGALEMENT VOTRE ACHAT EN LIGNE SUR WWW.ELIET.EU

Lisez les conditions de garantie figurant sur la carte de garantie en annexe.

Pour information :

Tout problème technique ou brie resultant d'un mauvais entretien de la machine annule tout recours en garantie. Le chapitre 11 fournit un récapitulatif des intervalles d'entretien et indique pourquel entretien un revendeur/agréedoit estre consulté.

3. Bienvenue

Bienvenue au nombre des clients ELIET.

Nous vous remercions de nous avoir temoigné votre confiance en achetant une machine signée ELIET. Nous sommes persuadés que vous venez d'acheter la meilleure machine qui soit. La durée de vie de votre machine ELIET dépend de la façon dont vous la traitez. En suivant les instructions et les conseils qui y figurent, vous aurez l'assurance que votre machine ELIET vous rendrapendant très longtemps de très fiers services.

Nous vous recommendons vivement de lire attentivement leprésent manuel de l'utilisateur. Vous évitezez ainsi toute fausse mançuemvre susceptible d'avoir de lourdes conséquences. Vous avez également tout intérêt à lire attentivement le chapitre consacré aux consignes de sécurité. même si vous étés familiarisés avec ce type de machine, il est fortement recommandé de lire attentivement leprésent manuel de l'utilisateur.

ELIET n'ayant de cette de perfectionner ses machines et équipements, nous nous réservons le droit d'apporter au contenu de la livraison quelques légères modifications tant au niveau de sa configuration et de son équipement qu'au niveau de la technique mise en œuvre. Les descriptions et specifications techniques figurant dans la présente notice d'instructions sont celles en vigueur au moment de sa publication. Certains croquis, voire descriptions, peuvent ne pas concerner le type de machine que vous avez acheté mais se rapporter à une autre version. En conséquence, nous vous demandons d'être compréhensif quant au fait que nous déclinons toute responsabilité quant aux textes et illustrations de la présente notice d'instructions. Si vous avez encore des questions après avoir lu la présente notice, n'hésitez pas à vousmettre en rapport avec votre revendeur ELIET. Retrouvez votre distributeur le plus proche de chez vous sur

www.eliet.eu.

ELIETÀ VOTRE SERVICE

Pendant les heures de bureau, le help-desk de ELIET est toujours à votre disposition pour répondre à vos questions.

Clients européens

GMT +1: de 8h00 à 18h00

Tél.: [phone]

Fax:[phone]

[e-mail]

1. Introduction 3

1.1 Lisez le mode d'emploi attentivement 3
1.2 Données d'identification - ELIET NEO 3

2.Garantie 3
2.1 Carte de garantie 3
3.Bienvenue 4
4. Table des matieres 5

1. Pictogrammes de sécurité 7

5.1 Pour information 7
5.2 Attention 7
5.3 Mise en garde 7

1. Composants principaux 8

6.1.Presentation generale 8
6.2 Moteur 9
6.3 Configuration 10

1. Consignes de sécurité 11

7.1. Messages de sécurité 11
7.2 Dispositifs de sécurité 15
7.3 Consignes de sécurité 17

7.3.1 Consignes generales de sécurité 17
7.3.2 Utilisation prudente et rationnelle 18
7.3.3 Responsabilité de l'utilisateur 19
7.3.4 Equipements de protection individuelle (EPI) 19
7.3.5 Zone dangereuse 20
7.3.7 Régulariat des entretiens 21
7.3.7 Limites de la machine 21
7.3.8 Directives propres aux machines électriques 22

1. Obligations du concessionnaire 25

2. Manuel de l'utilisateur 29

9.1 Contrôles préalables 29
9.2 Préparation de l'aire de travail 29
9.3 Demarrage et arrêt du moteur 30

9.3.1 Mise en marche du moteur 30
9.3.2 Comment arrêté le moteur ? 31

9.4Travail avec la machine 32

9.4.1 Avant de commencer le travail 32
9.4.2 Pendant le travail 32

9.5 Vidange du bac de ramassage 36
9.6 En cas d'arrêt du moteur 38

1. Transport de la machine 39

2. Entretien 42

11.1 Généralités 42
11.2 Schémas d'entretien 43

11.2.1 Entretien particulier 43
11.2.2 Calendrier d'entretien periodique 44

11.3 Nettoyer la machine 45

11.3.1 L'importance d'un bon nettoyage 45
11.3.2 Qu'implore le nettoyage ? 46

11.4 Procedures d'entretien 48

11.4.1 Remplacer les lames 48
11.4.2 Affuter les lames 50
11.4.3 Retournement et remplacement des lames du broyeur 52
11.4.3.1 Marche à suivre pour returner les lames 52
11.4.3.2 Marche à suivre pour replacer les lames 55

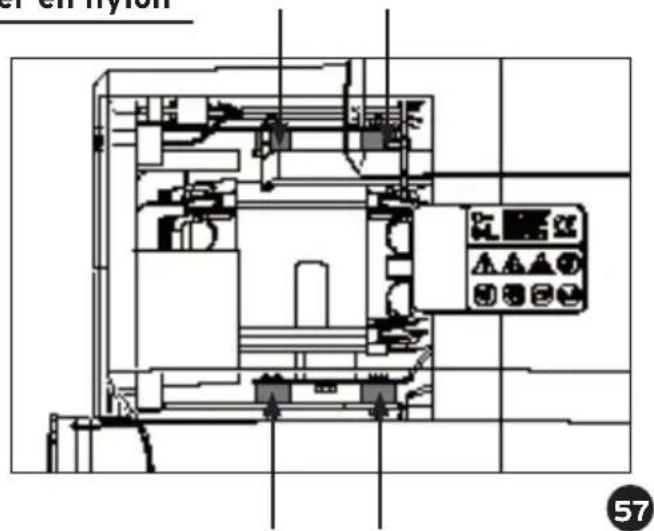

11.4.4 Lubrification ou remplacement du palier en nylon 57
11.4.5 Remplacement de la vis de fixation du hublot de regard 59

1. Rangement de la machine 61
2. Fiche technique 63

Annexes : 64

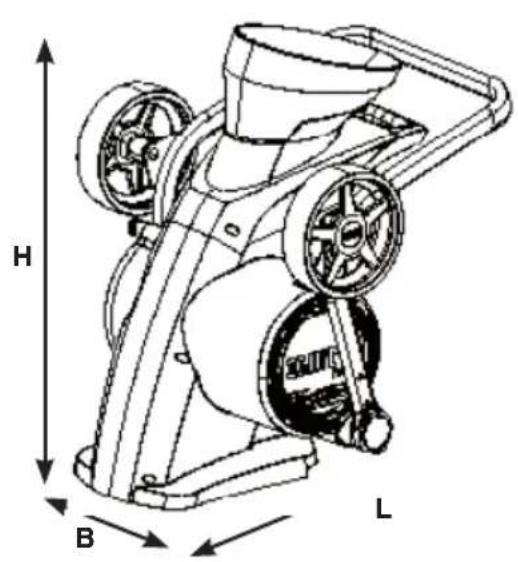

B1 Repli de la machine en position de rangement 64
B2 Ouverture et fermetre de la chambre de broyage 68
B3 Demontage de l'arbre porte-lames 71
B4 Inversion des pôles de la fiche électrique 73
B5 Schema d'entretien 74
B6 LiTe des couples. 75
B7 Analyse du risque : 76
B8Depistage des problemes 77
B9 Certificat de conformité CE. 79
B10 Conditions de garantie 80

5. Pictogrammes de sécurité

ELIET n'est pas en mesure de prévoir chaque situation pouvant constituer un risque ou un danger. Les averissements dans cette notice, les autocollants sur la machine ne sont donc pas exhaustifs (complets). Bien que minime, il reste toujours un risque. Si, en tant qu'utilisateur, vous appliquez une Procedure, une action ou une technique qui n'est pas explicitement recommandee par ELIET, voirlez à ne pasmettre en danger des tiers.

Les symboles contenus dans la presente notice d'instructions ("Pour information", "Attention", "Avertissement") vous fournissant de plus amples détails et vous indiquent les dangers potentiels.

5.1 Pour information

Pour information :

Ce symbole sert à attirer votre attention sur des informations et/ou manipulations spéciales ou vous signale que de plus amples détails sur le sujet concerné sont disponibles dans les chapitres indiqués.

5.2 Attention

Attention :

Ce symbole explique comment s'y prendre pour éviter les manipulations erronées. Vous évitez ainsi toute manipulation susceptible d'occasionner des léasons corporelles ou des dégats matériels.

5.3 Avertissement

Mise en garde :

Ce symbole attire votre attention sur un danger imminent dont vous devez tenir compte dans certaines circonstances. Soyez donc vigilant afin de préserver votre sécurité.

Ces messages de sécurité se bornent à avertir l'utilisateur ; ils n'éliminent enaucun cas le risque. Le bon sens et le respect des directives fournies dans le manuel sont essentiels pour prévenir les accidents.

6. Composants principaux

Pour bien comprendre le content de la présente notice d'instructions, il est important de vous familiariser avec la terminologie utilisée dans les explications. Ce chapitre passé en revue différents composants en les identifiant par leur nom. Il est vivement recommandé d'étudier au préalable la machine afin de comprendre les explications données dans leprésent manuel de l'utilisateur.

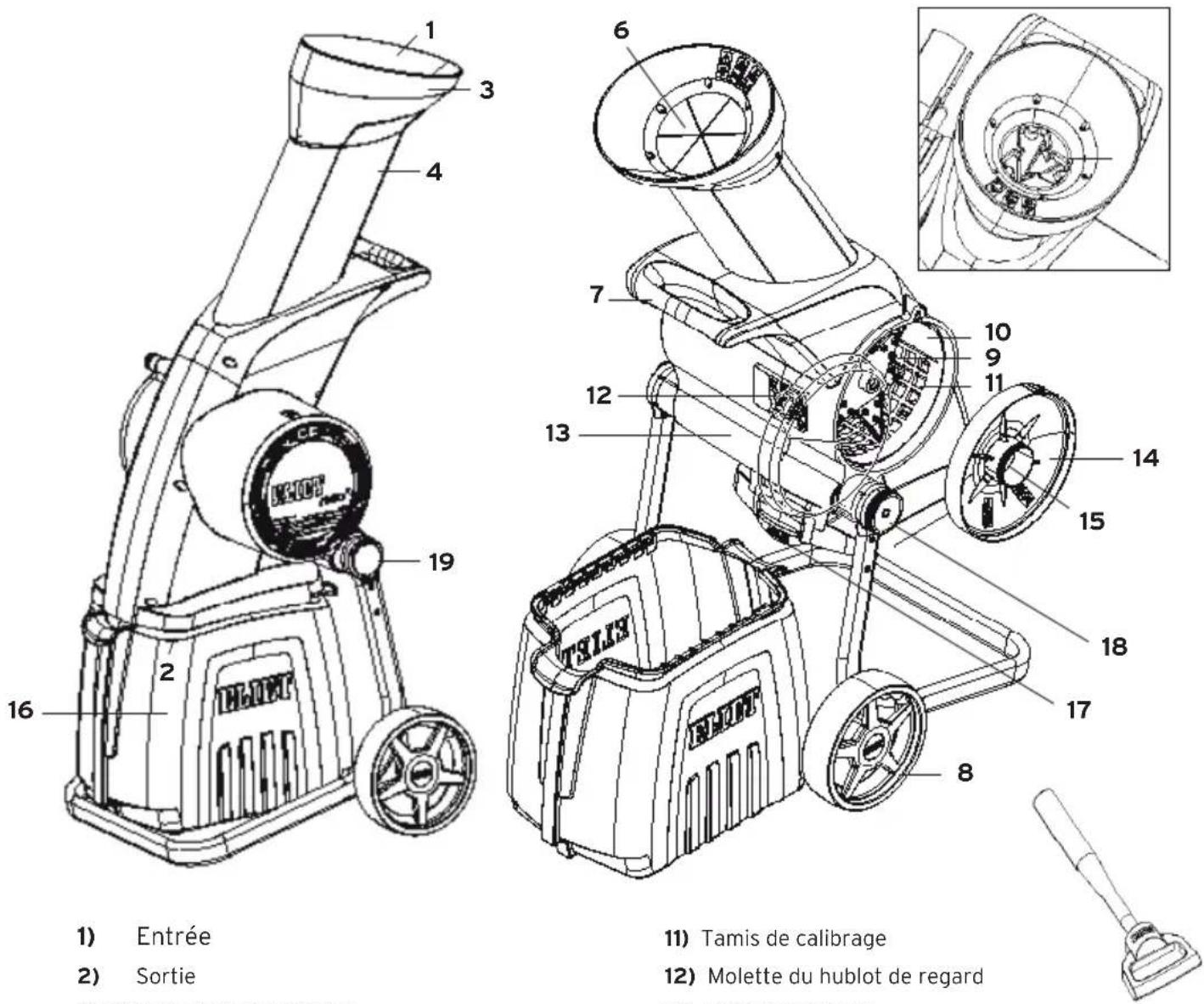

6.1. Présentation générale

1) Entreee
2) Sortie
3) Entonnoir d'alimentation
4) Trémie d'alimentation
5) Restriction d'alimentation pivotante*
6) Bavettes de protection contre les projections
7) Poignée de transport
8) Roues
9) Rotor porte-lames
10) Chambre de broyage

11) Tamis de calibrage
12) Molette du hublot de regard
13) Hublot de regard
14) Couvercle de la chambre de broyage

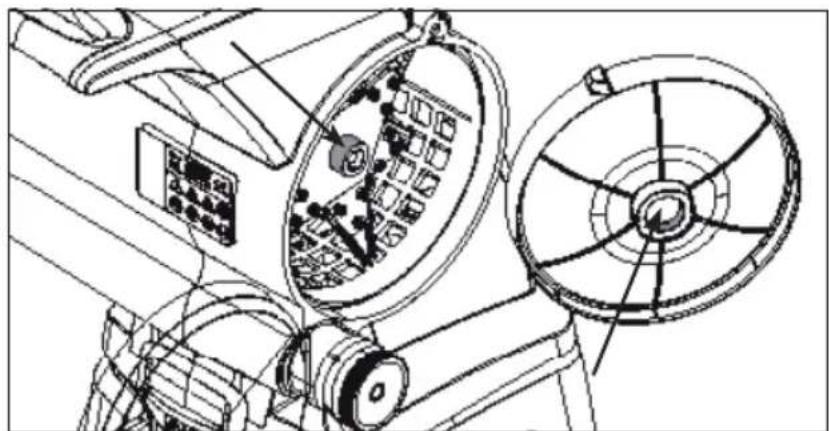

15) Palier en nylon
16) Sac collecteur
17) Loquet coulissant du bac de ramassage
18) Molette du hublot de regard
19) Articulations

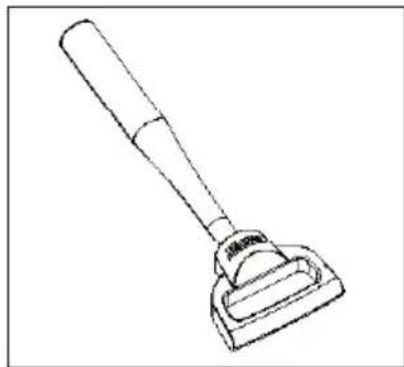

20) Tisonnier *

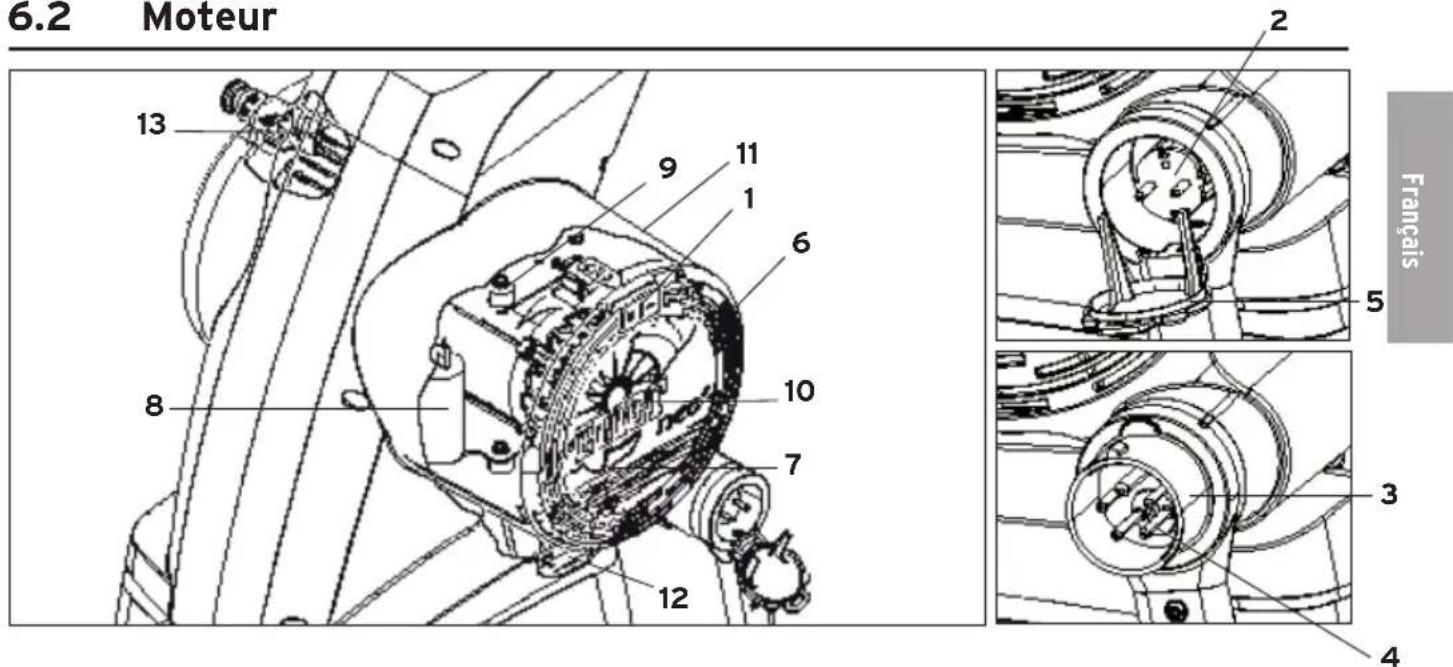

6.2 Moteur

1) Bouton marche/arrêt
2) Fiche 230V
3) Fiche 380V
4) Fonction d'inversion de phase
5) Couvercle de protection de la fiche **
6)Grille d'aspiration pour air de refroidissement
7) Ventilateur
8) Condensateur

9) Suspension du moteur
11) Boitier du moteur
12) Coupe-circuit du bac de ramassage
13) Coupe-circuit du hublot de regard

*uniquement sur NEO)
**(uniquement sur NEO et NEO²)
*** (uniquement sur NEO3)

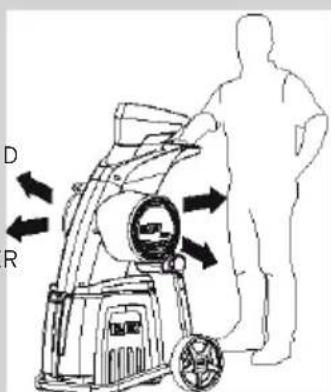

La machine peut être légèrement différente de ce que montre l'illustration.

Pour information :

Lorsque dans la notice d'instructions, nous utilissons les termes, devant, derrière, gauche et droite, nous referons à la position vue du point de vue de l'opérateur qui se tient devant le broyeur du côte de l'autocollant représentant le modele « ELIETARRIER NEO» et qui regarde l'entonneur d'alimentation.

Pour information :

Votre revendeur ELIET est la pour vous conseiller et proceder à l'entretien de votre machine afin que celle-ci offre toujours des performances optimales. Vous pouvez également vous adresser à ce dernier pour vos besoin en pieces et lubrifiants. Ces pieces sont conçues avec le même savoir-faire et la même précision que les pieces d'origine. (Retrouvez votre distributeur le plus proche de chez vous sur www.eliet.eu.)

Attention:

Pour votre propre sécurité, ELIET vous recommende d'avoir uniquement recours à des pieces originales. Vous pouvez toujours consulter la liste des pieces de rechange d'origine et leur numéro de referencia sur www.eliet.eu.

6.3 Configuration

La machine peut être montée en deux configurations différentes.

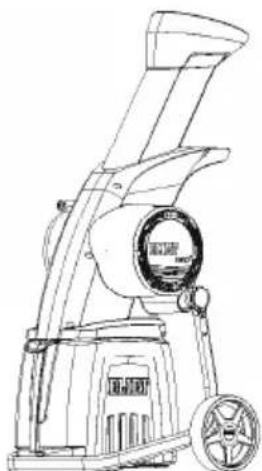

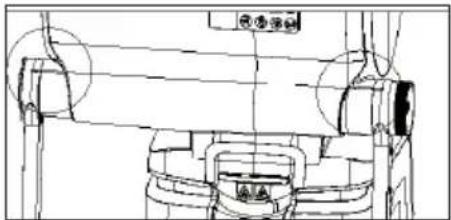

1. Configuration de travail

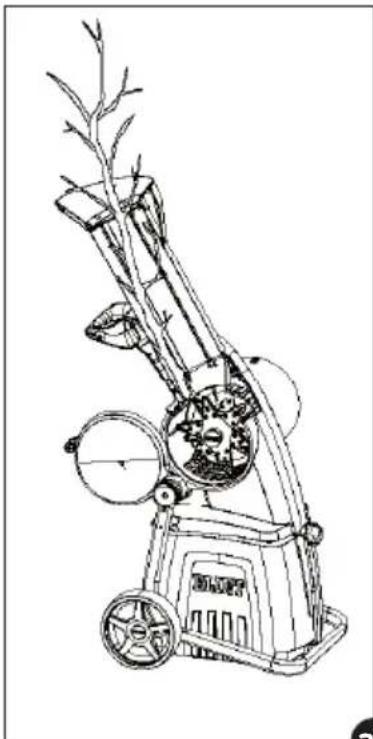

Dans ce cas, les roues et le chassin tubulaire reposent sur le sol. La carrosserie (la partie haute)

de la machine est droite, dans le prolongement du chassin tubulaire, tandis que les repres de l'articulation et du logement coincident. Le bac de ramassage se trouve dans la carrosserie et a l'intérieur du chassin. Le loquet coulissant du bac de ramassage est enforcé vers le bas. Ceci est la seule

configuration dans laquelle la machine peut etre utiliser pour broyer ou etre déplacee.

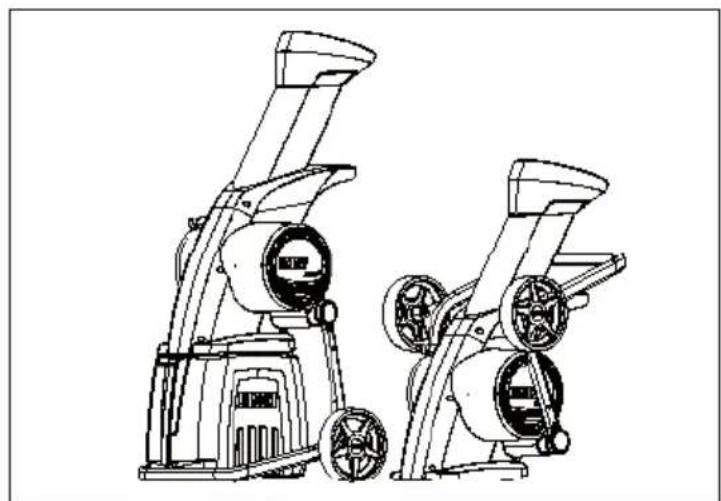

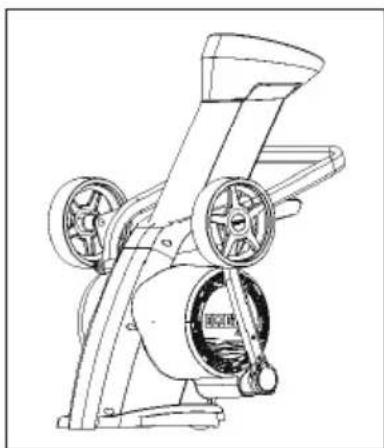

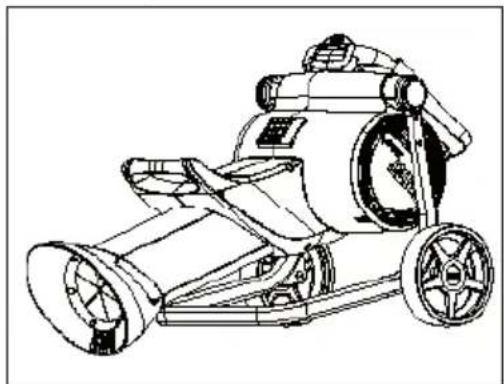

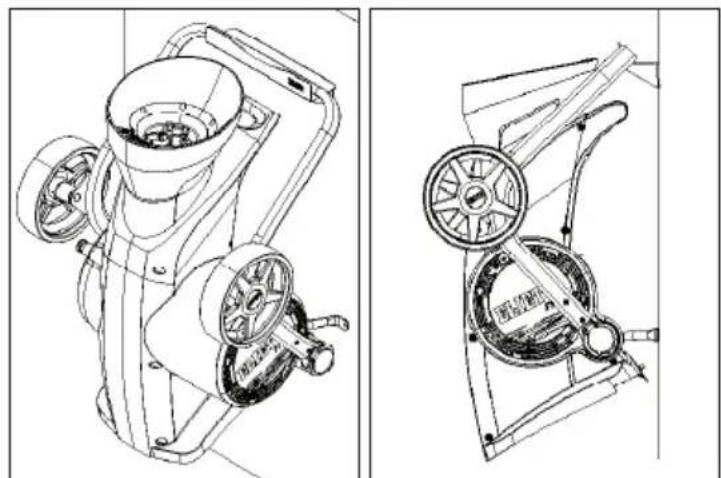

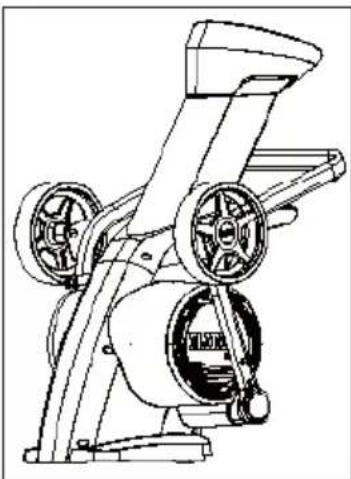

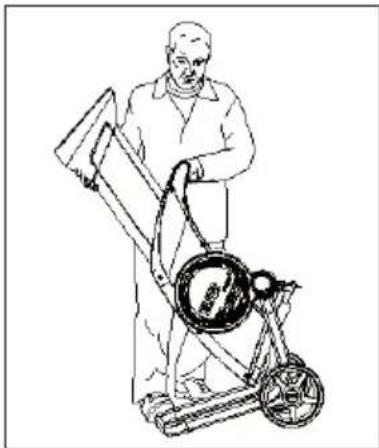

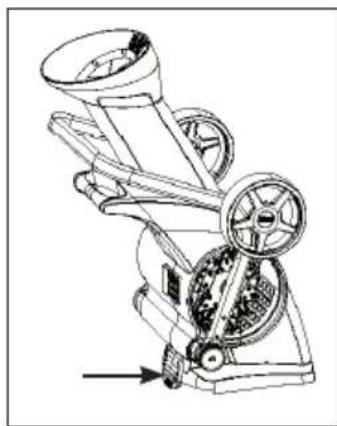

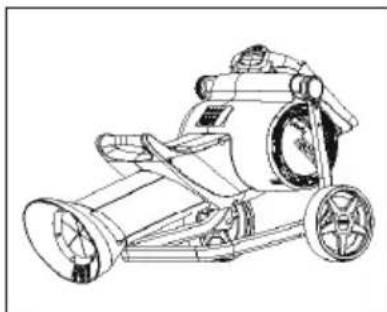

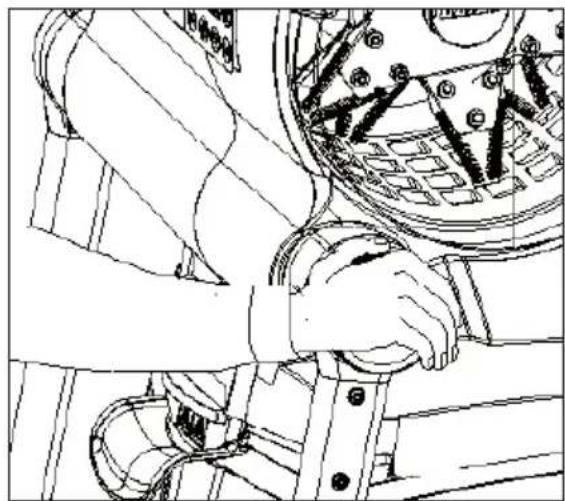

2. Configuration de rangement

A. Ici, la carrosserie (la partie supérieure de la machine) repose sur le sol et le chassinis tubulaire et ses roues sont enroules autour de l'articulation et enserrent le logement. Le bac deramassage sort de la machine.

B. Ici, les roues et le chassinis tubulaire reposent sur le sol et la carrosserie (partie supérieure de la machine) est tournée vers l'avant, de sorte que la trémie repose sur le sol. Le bac de ramassage sort de la machine.

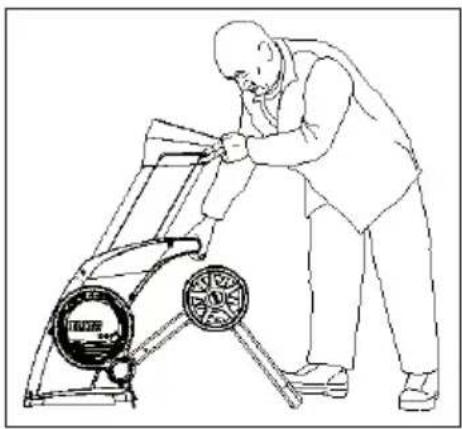

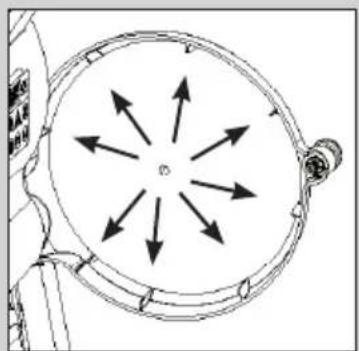

Attention:

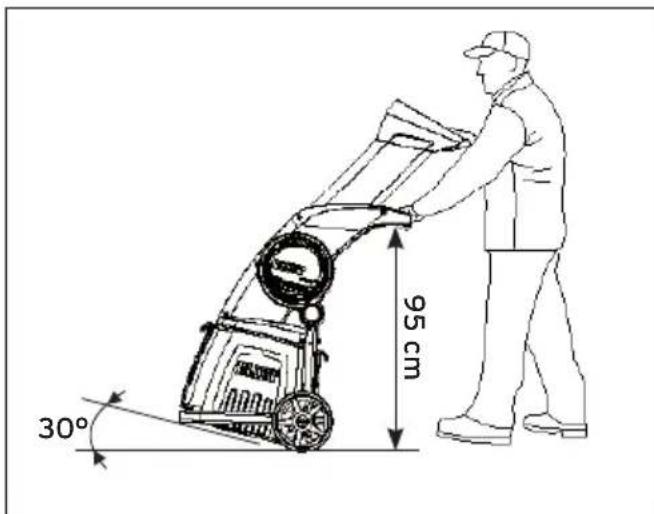

Ces deux configurations ne peuvent servir qu'au rangement ou au transport de la machine. Vous ne pouvez jamais travailler avec une machine en configuration de rangement. ELIET ne reconnait aucune autre configuration comme sure. ELIET interdit à l'utilisateur d'utiliser, déplacer, transporter ou entreposer cette machine dans une configuration différente de celles qui sont décrites cidesus.

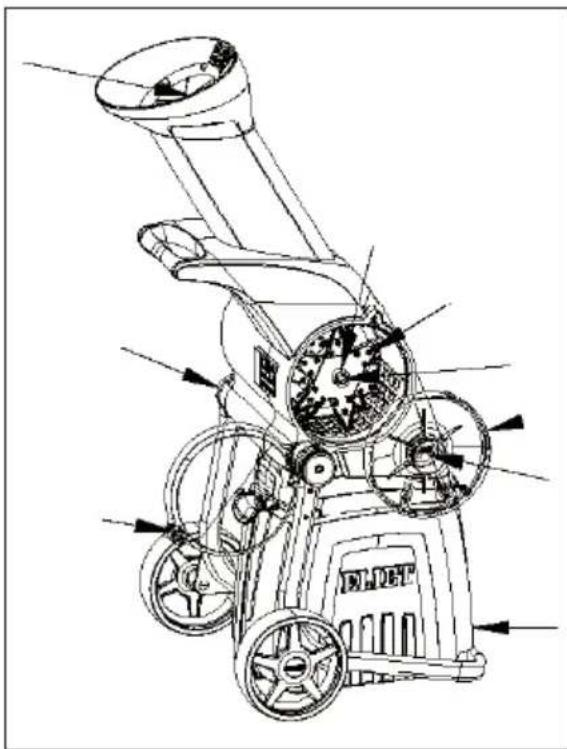

7.1. Messages de sécurité :

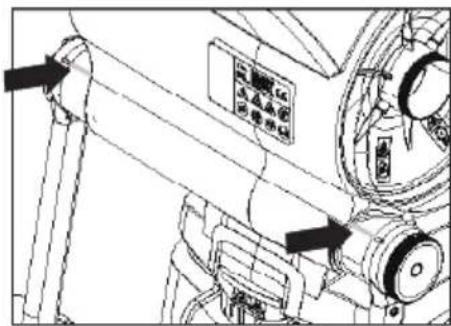

Les messages de sécurité sont apposés sous forme d'autocollants ou d'illustrations en relief à des endroits bien visibles de la machine. Prétez attention aux pictogrammes et messages d'avertissement y figurant.

A. Le bouton de démarrage est de couleur verte. Il est muni du signe "I", un symbole de "marche" universellement reconnu. Le bouton d'arrêt est de couleur rouge et muni du signe "O", un symbole d" arrêt" universellement reconnu.

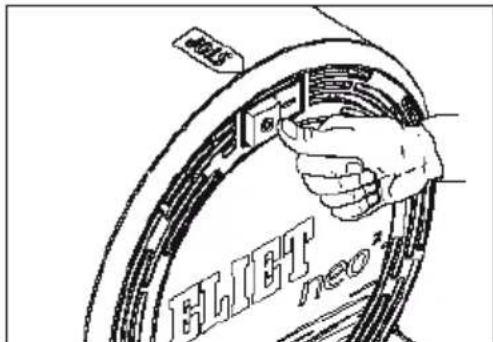

B. Une flèche représentant le mot "STOP" se trouve au-dessus de la carrosserie cylindrique. La pointe de la flèche est orientée vers le bouton d'arrêt sur la tête du boîtier du moteur. C'est ainsi que l'utilisateur peut toujours couver l'emplacement du bouton en cas d'urgence, même s'il ne voit pas l'interrupteur de l'endroit où il est.

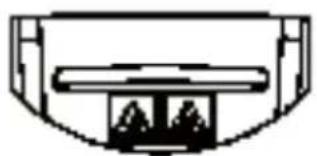

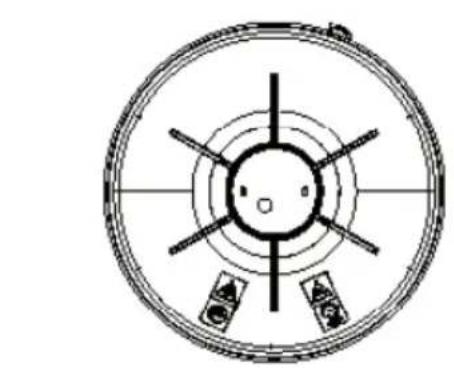

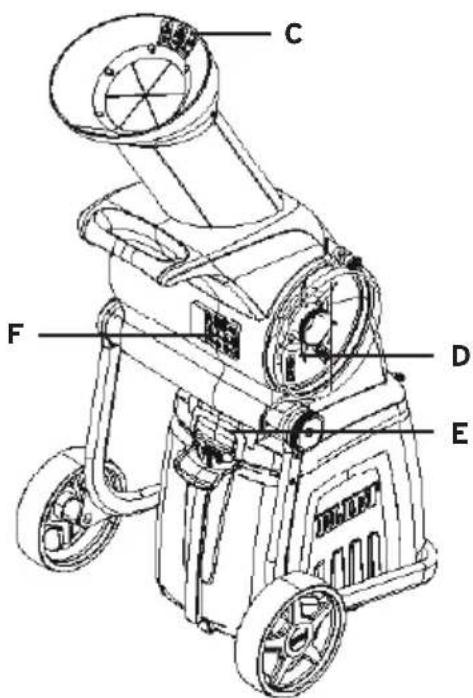

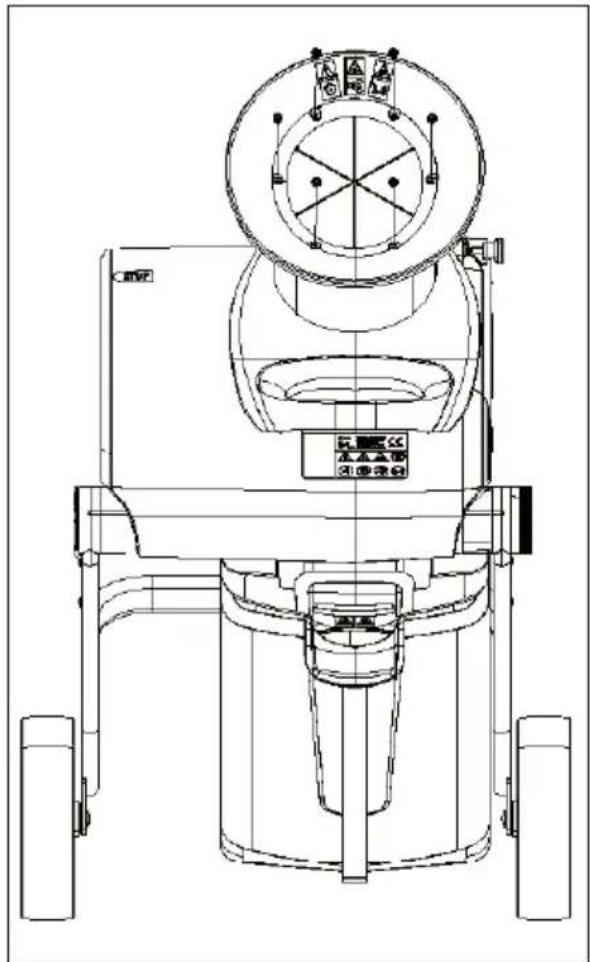

C. Trois paires de pictogrammes en relief se trouvent à l'avant de la trémie d'alimentation et toujours dans le champ de vision de l'utilisateur pendant le fonctionnement de la machine. Ces pictogrammes rappellent les risques très réels présents au niveau de la trémie d'alimentation.

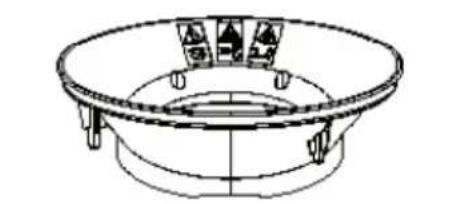

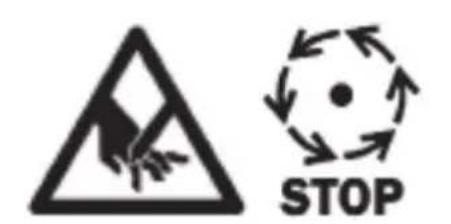

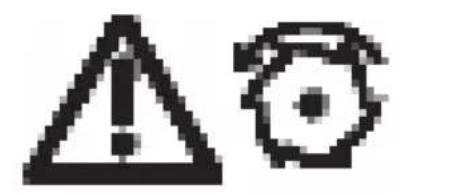

Ce pictogramme avertit du danger que constituent les lames qui tournent à l'extrémité de la trémie d'alimentation.

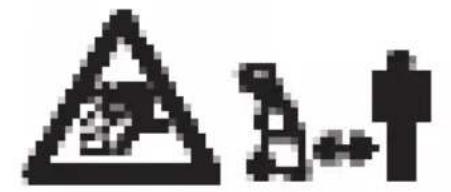

Ce pictogramme met explicitement l'utilisateur en garde contre le risque de coupures aux mains et interdit demettre les mains dans l'ouverture d'alimentation. Les mains peuvent etre happees à l'intérieur par le systeme de lames.

Ce pictogramme met explicitement l'utilisateur en garde contre le risque de projection (de copeaux) et lui conseille de rester à distance suffisante de l'ouverture d'alimentation.

D. Deux paires de pictogrammes en relief sont placés au niveau du couvercle de la chambre de broyage. Ils sont visibles via le hublot de regard de la chambre de broyage. L'utilisateur ne peut pas ignorer ces pictogrammes lorsqu'il ouvre la chambre de broyage.

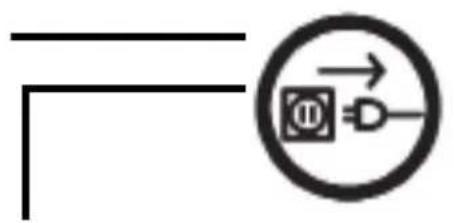

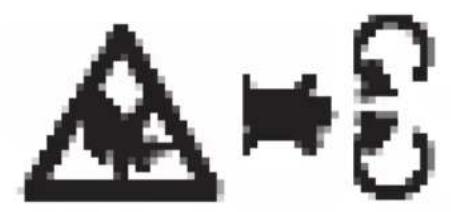

Ce pictogramme oblige l'utilisateur qui souhaite effectuer l'entretien du système des lames de tous jours arrêté la machine et desterolir la fiche de la machine à titre de précaution. Celapertemet d'éviter tout démarrage intempestif de la machine lors d'un entretien pendant lequel l'opérateur a les mains à proximité des lames.

Ce pictogramme met l'utilisateur en garde contre le risque de coupures aux mains et l'oblige à attendre jusqu'à ce que les lames soient totally immobilisées avant d'ouvrir la chambre de broyage. Une fois le moteur coupe, les lames continuent à tourner un certain temps en raison de leur inertie. C'est une situation dangereuse dont ce pictogramme avertit.

E. Deux pictogrammes en relief sont situés au niveau du loquet coulissant du bac de ramassage. Ces pictogrammes sont bien visibles lors de la mise en place du bac de ramassage dans la machine ou de la manipulation du loquet.

Ce pictogramme met l'utilisateur en garde contre le danger de coupures aux mains. Le bac de ramassage ferme et protège en effet le côté d'évacuation de la machine. Si le bac de ramassage est retire, l'utilisateur risque de se blesser aux lames situées dans côté d'évacuation.

Ce pictogramme met l'utilisateur en garde contre le risque de projections. Des copeaux sont en effet ejectés par le côté d'évacuation de la machine. Le bac de ramassage protège l'utilisateur et les tiers contre cette projection. Cette protection disparait cependant lorsque le bac de ramassage est déposé. C'est pour cette raison qu'il est conseillé de verrouiller le bac de ramassage avec le loquet coulissant afin d'éviter qu'il ne se détache accidentellement.

F. Cet autocollant est apposé à l'arrière de la machine et est toujours visible depuis la position de transport et la position de travail de l'opérateur. Il regroupe un certain nombre de messages de sécurité et d'informations importants concernant la machine et le constructeur :

Certaines consignes de sécurité sont représentées par des symboles :

1. Vous doivent la notice d'instructions et la comprendre avant de travailler avec la machine.
2. N'oubliez pas de porter des vêtements de sécurité adaptés pendant que vous utilisez la machine (gants, lunettes, protections auditives).
3. L'opérateur doit tener les tierces personnes à l'écart de la machine (3 m). En outre, les icônes représentées sur l'autocollant mettent expressément l'accent sur la présence d'un certain nombre de risques :
4. Il existe un réel danger de blessure grave avec lésion permanente aux mains. N'introduisez jamais vos mains dans l'ouverture d'entrée de l'entonnoir d'alimentation.

1. Il existe un réel danger de blessure grave avec lésion permanente aux yeux ou au visage due à la projection de copeaux. N'ouvre donc jamais les protections antiprojections lorsque vous vous trouvez au-dessus de l'entonneur d'alimentation.

2. La machine ne peut jamais être mise en œuvre par temps humide et de pluie, ni exposée directement à la pluie.

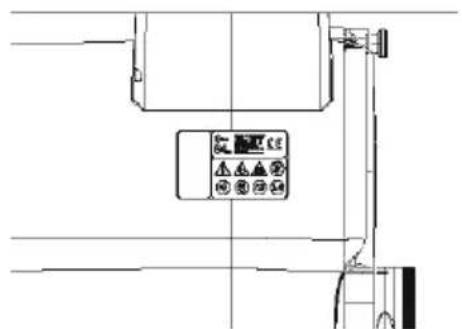

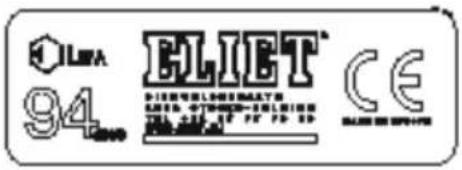

Cet autocollant porte également l'étiquette d'identification de la machine, qui reprend les données suivantes:

• année de construction - puissance

• modèle - masse

• numéro type - niveau de puissance acoustique garanti pondéré A

• numéro de série

En outre, l'autocollantporte les coordonnées du constructeur. L'autocollantporte la preuve de conformite à la directive CE en forme d'un label CE.Conformement à la directive europeenne 2000/14 CE cet autocollant indique le niveau acoustique garanti (LwA) de la machine en dB(A).Cet important autocollant porte le numero de reference BQ 501 220 040 et doitetre replacelorsqu'il est endommaged ou devenu illisible.

G. Cet autocollant est fourni avec la machine et doit être apposé à un endroit visible de la machine avec le message dans la langue nationale : Il rappelle explicitement à l'opérateur qu'il faut vérifier impératifement le bon serrage des boulons des lames dans un délié de 5 heures suivant le placement de nouvelles lames ou la réutilisation de lames returnées. Cela vaut également pour les premières 5 heures suivant la mise en service de la machine. Le couple de serrage est de 10 Nm. (Réf.:BQ 505.010.160)

Attention :

Un autocollant de sécurité ou un élément compteant des informations endommagé, décollé ou rendu illisible à la suite de l'utilisation ou de nettoyage doit être immédiatement remplaced. Ces autocollants et éléments sont disponibles auprès de votre revendeur/agréé ELIET.

Autocollant: BQ 501 220 040
Couvercle de chambre de broyage: BR 930 010 050
Trémie d'alimentation: BR 930 010 120
- Loquet coulissant: BR 930 010 100

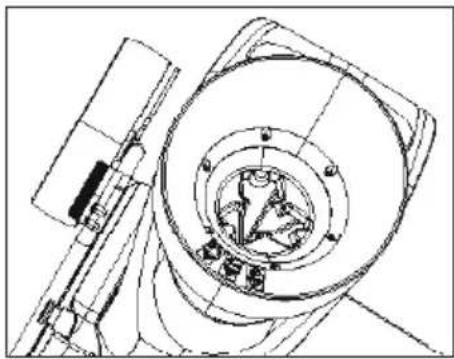

7.2 Dispositifs de sécurité

Restriction d'alimentation :

Le modele NEO est équipé d'une piece rapportée limitant l'ouverture d'alimentation pour éviter tout contact fortuit entre les mains de l'utilisateur et le mécanisme de broyage. Cette restriction d'alimentation a été concise conformément aux prescriptions de la norme de sécurité europeenne. Il est strictement interdit d'introduire les mains dans cette ouverture.

Mise en garde :

Il est strictement interdit de déposer cette restriction d'alimentation. ELIET décline toute responsabilité en cas d'accident pouvant découvert du non-respect de cette interdiction.

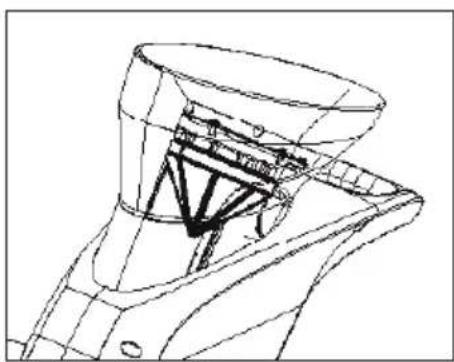

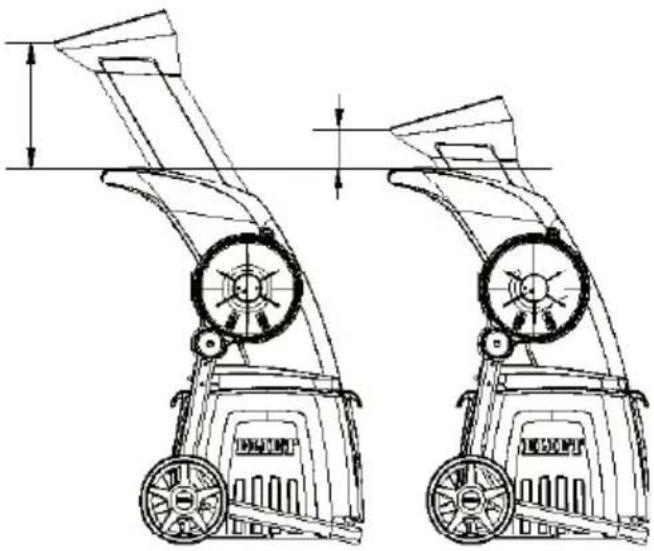

Trémie d'alimentation :

La hauteur d'alimentation et la longueur du fourreau d'alimentation des modeles NEO et NEO ont ete conques selon les consignes de securite europennes pour eviter tout contact fortuit entre les mains de l'utiliseur moyen et les Iames.Par mesure de securite,ELIET interdit a I'opereur d'introduire le bras plus loin que le coude dans l'ouverture d'alimentation.

Bavettes antiprojections :

Ces protections en caoutchouc à hauteur de l'ouverture d'alimentation, protégent l'opérateur de l'éjection de déchets de coupe. Leur position et forme font que les bavettes enveloppont tant que possible les déchets verts introduits pour minimiser le risque que les copeaux dessortent par l'ouverture. Il est strictement interdit d'ouvrir ces bavettes lors du fonctionnement de la machine.

Choix des matériaux :

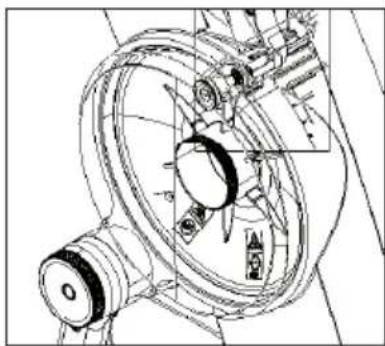

En choisissant des plastiques composites de haute technologie pour construire ses machines, ELIET contribue au développement durable et offre en outre une garantie de sécurité à l'utilisteur dans des circonstances imprévues.

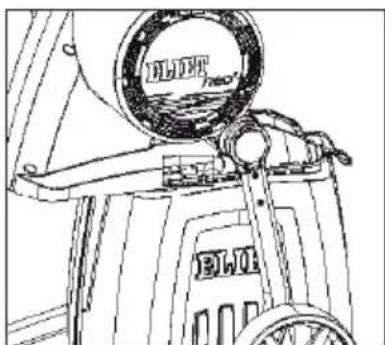

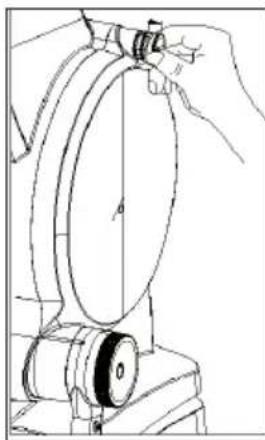

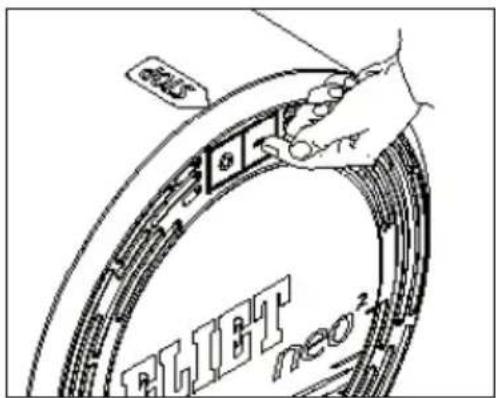

Hublot à double paroi :

Un hublot double doit être ouvert pour pouvoir acceder à la chambre de broyage. Une molette doit être entièrement dévissee pour ouvrir le premier hublot. Avant de la dévisser, un interrupteur coupant déjà le moteur doit être actionné. L'opérateur ne pourrait démarre le moteur que si les deux parties du hublot sont entièrement et correctement montées.

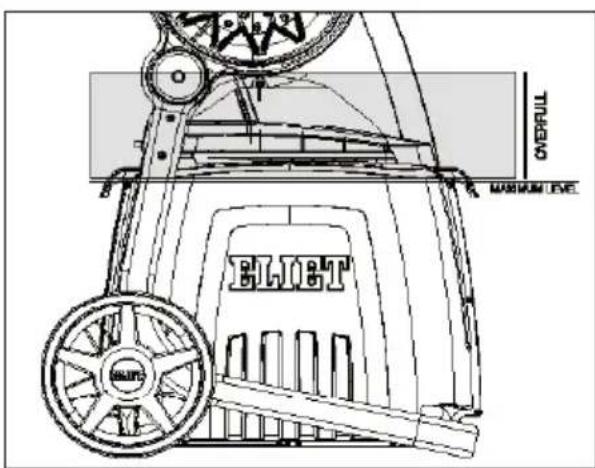

Bac de ramassage :

Le bac de ramassage recouvre entièrement le cotoé d'évacuation de la machine. De cette manière, l'opérateur ne peut pas entra r fortuitement en contact avec les lames via le cotoé d'évacuation. En outre, le bac de ramassage protège l'opérateur du risque de projection de copeaux du cotoé d'évacuation. *Le bac de ramassage est muni d'un coupe-circuit qui coupe le moteur des que l'opérateur peut rester le bac de ramassage de la machine.

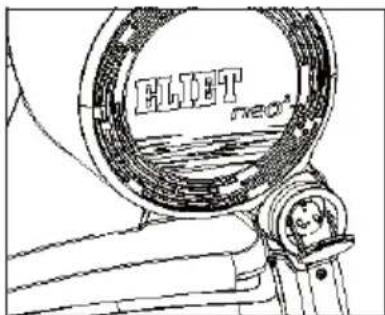

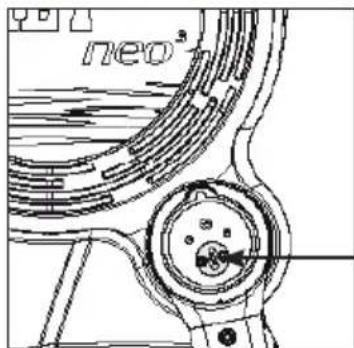

Frein-moteur :

Le moteur de la machine est équipé d'un frein-moteur. Dans que l'alimentation électrique est coupée, le frein est activé pour immobiliser le plus vite possible le moteur et l'arbre porte-lames.

Clip de fixation pour fiche :

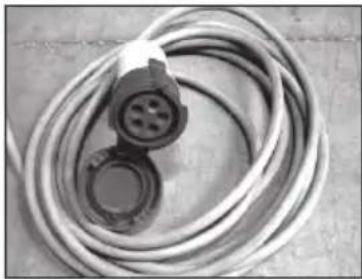

Sur les modèles monophasés NEO et NEO^2 , le carénage de protection de la fiche est muni d'un clip de fixation qui exerce une force supplémentaire sur la fiche après sa mise en place. Celle-ci risque ainsi moins de se détacher sous l'effet des vibrations pendant l'utilisation de la machine.

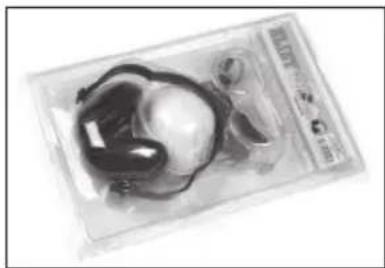

Trousse de sécurité :

Soucieux de votre sécurité, ELIET ne saurait pas insister suffisamment sur l'importance d'utiliser les équipements de protection individuelle. C'est pour cette raison qu'ELIET fournit de série une trousse de sécurité avec la machine. Celle-ci comprend des lunettes de protection, des protections auditives ainsi qu'une paire de gants multi-uses.

Attention:

Si des éléments de cette trousse de sécurité sont défectueux ou perdus, ELIET vous conseille d'en acheter des nouveaux qui satisfont aux normes de prévention avant de recommencer à travailler.

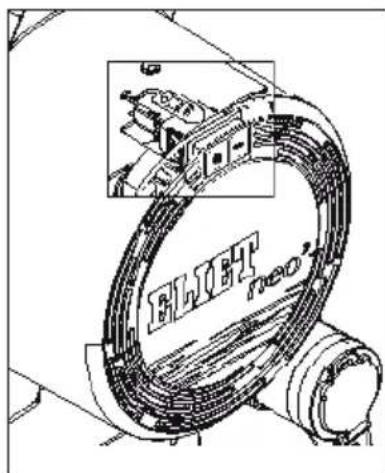

Fonction d'arrêt d'urgence de l'interrupteur :

Lorsque l'utilisateur met en marche la machine en,enfantant le bouton de demarrage vert, l'interrupteur rouge dessort. comme il depasse de la carrosserie, il peut très facilement etre enforcé par un mouvement de reflexe (como un bouton d'arrêt d'urgence) en cas de nécessité.

Relais de protection moteur :

Ce contact de sécurité protège les enroulements de moteur de la surchauffe en cas de surcharge. Le moteur ne se réenclenche que si on appuie activement sur le bouton de marche après une brève période de refroidissement.

Interrupteur principal à tension de bobine nulle :

Après l'activation d'une sécurité ou après une coupure de courant, le moteur ne redémarre jamais automatiquement lorsque le courant est rétabli. L'opérateur doit toujours lui en donner l'ordre en,enfantant le bouton de démarrage.

7.3 Consignes de sécurité

7.3.1 Consignes générales de sécurité

• Le propriétaire de la machine doit conserver leprésent manuel de l'utilisateur durant toute la durée de vie de la machine. L'opérateur s'en servira comme d'un ouvrage de referencia pour utiliser et entrenir la machine selon les règles de l'art. En cas de doute sur la manière d'effectuer une opération, consultez toujours leprésent manuel de l'utilisateur.
• Si les consignes reprises dans leprésent manuel ne sont pas claires, n'hésitez pas à demander un complément d'explications à votre revendeur ELIET. En outre, le Help Desk d'ELIET est toujours à votre service pour répondre à vos questions durant les heures de bureau au numéro (EU [phone]).
• Référez-vous au chapitre destiné au revendeur (voir : Chapitre 8) et vérifie immediatement si la machine vous a été livrée selon les consignes.
• À l'achat de la machine, demandez au revendeur ou à une personne compétente de vous expliquer comment elle doit être utilisée correctement.
• Lorsque vous utilisez la machine, vous doivent respectez l'ensemble des consignes de sécurité. Lisez attentivement toutes les instructions relatives à l'utilisation de la machine. Toutes ces

instructions sont destinées à assurer votre sécurité personnelle.

• Respectez en vue de la prévention d'accidents toujours les consignes en vigueur de l'inspection du travail.
• Prenez note des remarques relatives à la sécurité reprises sur la machine sous la forme d'auto-collants et de pictogrammes.
• La version d'origine de la machine ne doit en aucune circonstance modifiée sans l'autorisation explicite et écrite préalable de ELIET EUROPE SA. (Belgique).

7.3.2 Utilisation en toute prudence

• Cette machine est conçue pour broyer des branchages, du bois de taille, des feuilles et tous les autres déchets organiques de jardin. Elle ne peut jamais être utilisée à d'autres fins.
• Le broyage est une lourde activité physique, il faudra donc prendre régulierement des pauses et manger et boire suffisamment.
• Il est deconseilé à des personnes souffrant de troubles cardiaques, de l'équilibre de travailler avec la machine.
• Réfléchissez à chaque manipulation que vous exécutez avec la machine. Ne vous laissez pas déconcentrer par la force de l'habitude. N'agissez jamais de façon impulsive ou par réflexe.
• Ne prenez pas de risques inconsiderés malgré la présence de nombreux dispositifs de sécurité. (Lisez en annexe 7 la liste indiquant les dangers.)
• Ne travailliez jamais avec une machine qui n'est pas entièrement assemblée. Contrôlez la finition de la machine selon les prescriptions dans ce manuel de l'utilisateur.
• Il est interdit de travailler sans trémie d'alimentation, sans restriction d'alimentation (sur NEO) ou sans bavettes antiprojections.
• Il est interdirit d'utiliser la machine sans couvercle de chambre de broyage.
• Il est interdirit d'utiliser la machine sans bac de ramassage.
• Il est interdirit d'utiliser le broyeur dans une autre position que la position de travail. (voir § 6.3)
• N'utilisez jamais le broyeur si les deux roues ne sont pas montées.
• N'utilisez jamais un marchepied pour introduire des déchets verts dans l'entonnoir.
• Ne broyez pas constamment des branches au diamètre maximal de 30 mm (ou 35 mm pour NEO^2 en NEO^3 ). En principe, au maximum 10% du matériel àTRAITER peut presenter une section supérieure à 25 mm (ou 30 mm pour NEO^2 et NEO^3 ).
• Ne broyez jamais des branches gelées.
• Il est interdit de jeter des objet allumés dans la machine (p.ex. cigarette, charbon de bois, ...).
• Évitez d'introduire des corps étrangers dans la machine (cordes, pierres, métal, plastique, textile,...).
• Pour des raisons déontologiques, ELIET se distancie totally du broyage d'animaux et d'organismes vivants à l'aide de ses machines.
• Il est interdirit d'utiliser des outils métalliques pour pousser les déchets organiques dans l'entonnoir. Un tisonnier en plastique est fourni avec le modèle NEO. Il peut aussi être commandé pour les autres modèles NEO^2 et NEO^3 (numéro de référence MA 001 001 032).
• N'introduisez jamais le moindre outil dans l'entonnoir.
  Veillez a ce que l'endetroit où vous travailliez offre une intensite lumineuse minimale de 500 lux.
• Travailliez toujours sur une surface stable et plane.

• Ne travailliez jamais si la machine est inclinée.

• N'utilisez jamais la machine quand il pleut et évitez de la baisser sous la pluie si elle est sous tension.

• Évitez l'électrocution : n'utilisez jamais cette machine les pieds dans l'eau ou les mains ou les pieds mouillés.
• Ne tentez jamais de changer un paramètre de la machine ou d'effectuer l'entretien lorsque le moteur tourne.
• La machine peut entraîner des explosions lorsque vous travailliez dans l'environnement immédiat de produits inflammables, vapeurs,... etc.

7.3.3 Responsabilité de l'utilisateur

• La personne travaillant avec la machine est supposée de connaître les consignes de sécurité. Elle est entièrement responsable de la machine tant vis-à-vis d'elle-même que des tiers.
• L'utilisateur de la machine est supposé disposer d'une certaine maturité lui permettant de prendre des décisions basées sur le bon sens.
• La machine ne peut pas être confiée à un mineur. Cela ne vaut toute fois pas pour les jeunes de plus de 16 ans qui apprennent à s'en servir sous la surveillance d'unadulte.
• Les personnes moins valides ne peuvent utiliser la machine que si elles sont accompaniesées.
• Les enfants (< 16 ans) et les animaux doivent être tenus à l'écart de la machine (> 3 m).
• ELIET conseille de ne pas préter la machine. Si vous le faites, ne la prétez qu'à des personnes familiarisées avec la manoeuvre de toutes ses commandes. Attirez en tous cas leur attention sur les risques possibles, et obligez-les à dire au préalable cette notice d'instructions.

(Vous trouverez en annexe 7 une liste indicative des dangers.)

• Toute personne appelée à travailler avec cette machine doit être bien reposée et en bonne condition physique. Dès que l'utilisateur commence à dessentir la fatigue, il doit observer une pause. Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou des produits stipéliants.
• L'utilisateur doit obligatoirement étabir une liste enregistrant le nombre d'heures de fonctionnement. Cela permettra de suivre correctement le schéma d'entretien régulier de la machine.

7.3.4 Equipements de protection individuelle (EPI)

• Travailler avec cette machine exige une tenue vestimentaire ajusté. C'est-à-dire des vêtements qui couvrent tout le corps, des gants de travail robustes et des chaussures fermées avec semelles antidéraptantes.
• Il est interdit de porter des vêtements flottants (une écharpe, par exemple., est strictement proscrite). Si l'opérateur a les cheveux longs, il les attachera en queue de cheval et portera une casquette ou un serre-tête.
• Pour la protection des sens les plus délicats, ELIET recommende l'utilisation d'un casque anti-bruit et de lunettes de travail.
• Lors du port de protections auditives, une attention et vigilance accrues sont nécessaires étant donné que les bruitsannonçant un danger (teils que les cris, les signaux,...) ne sont que faiblement audibles.
• ELIET déconseille l'utilisation d'un « Walkman » ou d'un lecteur MP3 portable pendant le travail.
• Les travaux de broyage peuvent provoquer un dégagement de poussière. Si vos voies respira

toires sont irritées par cette poussière, ELIET recommende le port d'un masque à poussière conforme à la norme : 89/686/CE.

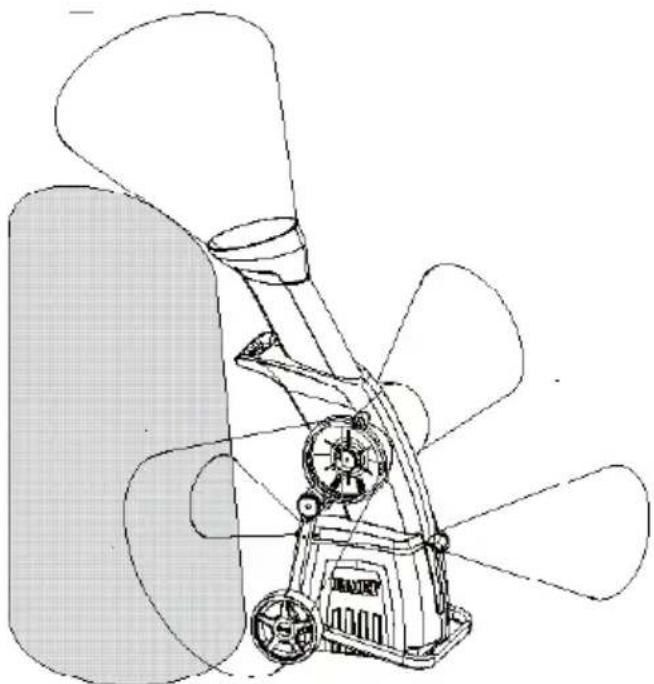

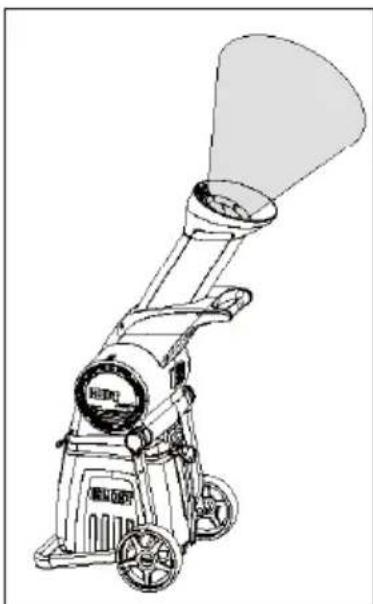

7.3.5 Zones dangereuses

• Quand la machine tourne, assurez-vous que personne ne s'en approche dans un rayon de 3 m.
  Pour introduire les déchets verts dans l'entonnoir, I'opérateur se trouve de préférence derrière la machine. Ne vous penchez pas au-dessus de l'enton-noir d'alimentation, vous restez ainsi hors de portée des copeaux projétés se

faufilant eventuèlement entre les protections antiprojections.

• Travailliez toujours avec les deux parties du hublot fermées.
• Ne travailliez jamais sans bac de ramassage et verrouillez toujours ce dernier (loquet coulissant)pendant le travail.
• Tout contact avec les parties mobiles peut occasionner des blessures ou des dommages. Maintenez donc les mains, les pieds ou les vêtements flottants à l'écart des parties mobiles.
• La machine ne peut être utilisée que dans sa disposition de travail normale : cela signifie la position dans laquelle les deux roues et le chassis tubulaire reposent fermement sur le sol et les repères de la charnière et de la carrosserie coïncident. (voir § 6,3)
• Il est absolument interdit de faire basculer la machine pendant le broyage pour en abaiser la hauteur d'alimentation standard.
• Ne prenez aucun risque lorsque quelqu'un pénétre dans la zone dangereuse : coupez immédiatement le moteur. (voir § 9.4.3 Arrêt du moteur)
• Les enfants et les animaux doivent être tenus à l'écart de la machine.
• Lorsqu'il s'éloigne de la machine, l'opérateur est tenu d'arrêtier la machine et de la débrancher du réseau d'alimentation.
• Une fois que le moteur tourne, l'utilisateur doit consacrer toute son attention à la commande de la machine.

7.3.6 Entretien régulier

• Un entretien périodique est indispensable. Suivez des lors strictement le calendrier d'entretien fourni dans le present manuel d'instructions (Voir §11.2.2).
• Créez un registre d'entretien représentant en detail l'entretien effectué.

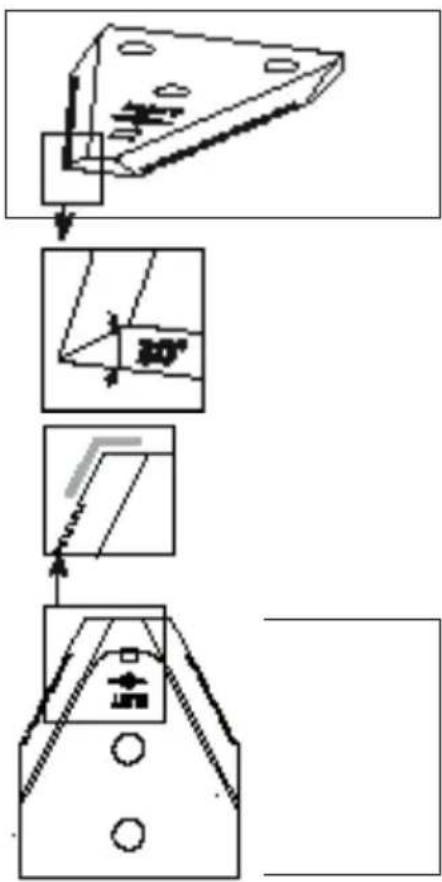

• Le contrôle de l'affutage des lames est essentiel pour assurer le bon fonctionnement de la machine. Affutez les lames à temps (voir § 11.4.2).

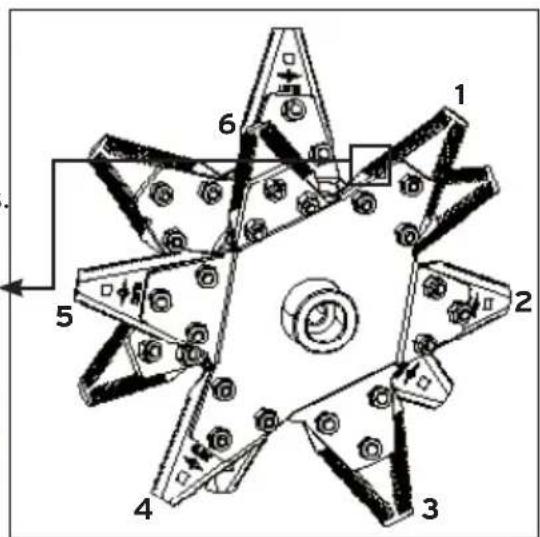

• Le bon serrage des boulons des lames doit être impératifement contrôle dans les 5 heures de robage qui seront le montage de nouvelles lames ou le retournement de lames réutilisables. Cela vaut également pour les premières 5 heures suivant la mise en service de la machine.

• Le nettoyage régulier de la machine est nécessaire. VeillezURT à ne pas obstruer l'arrivée d'air pour I'aération du moteur. Cela permet d'eviter la surchauffe et les dommages conséquents à la machine.
• Lorsque certaines pieces usées ou endommagées doivent être remplacées, adressez-vous toujours à votre concessionnaire ELIET et demandez-lui des pieces de rechange d'origine. Il y va de votre sécurité. (trouverez le revendeur/agréé ELIET le plus proche de chez vous sur)
• Vous pouvez toujours consulter la liste des pieces de rechange d'origine et leur numéro de referencia sur www.eliet.eu.
• Si vous constatiez la présence de fissures ou lignes de ruptures dans le hublot de regard, vous devez immédiatement procédér à son remplacement. (Référence BR 930 010 050, BR 930 010 070)
• Les opérations de réparation et d'entretien ne peuvent être executées que lorsque le moteur est à l'arrêt et la fiche débranchée. Attendez toujours l'arrêt complet des lames avant d'effectuer quelconque manipulation.
• Portez toujours les vêtements appropriés pour exécuter cet entretien.

7.3.7 Limites de la machine

• ELIET permet avec leprésent modèle de broyer des branches représentant un diamètre de branches maximum de 30 mm (NEO) ou 35 mm (NEO² en NEO³). Dans l'intérêt de votre propre sécurité et pour une longue durée de vie de la machine, il est interdit de dépasser ce diamètre.
• En cas de basses températures ou de gel, on ne charger a le broyeur qu'a 70% de sa capacité maximale.
• Le NEO résente un poids net de 42kg ( NEO^2 et le NEO^3 :de 45kg ). Tenez-en compte lorsque vous doivent la transporter.
• La machine doit toujours être mise en place sur un support plat et égal.
• Pour des raisons de stabilité, la machine ne sera jamais placée sous un angle d'inclinaison dépassant les valeurs suivantes :

angle maximum vers I'avant : NEO : 20° NEO ^2/NEO^3 : 18^

angle maximum vers l'arriere : NEO : 12° NEO ^2/NEO^3 : 10^

angle maximum vers le cotoe gauche : NEO : 15° NEO ^2/NEO^3 : 13^

angle maximum vers le cote croit : NEO : 10° NEO ^2/NEO^3 : 8^

• Le bac de ramassage offre une capacité de 50 l. Il ne peut jamais etre rempli plus haut que l'ouverture de remplissage.
• Un bac rempli de copeaux pèse en moyenne 15 kg.
• N'utilisez jamais le bac de ramassage à d'autres fins que celles prévues; sa capacité est limitee a 50 kg.

En presence d'une machine equipée d'un electromoteur, respectez les consignes suivantes :

A. Propres au modele NEO et NEO

Voici les specifications du moteur :

NEO :	230 V	50 Hz	P : 2500 W	In : 12,0 A	cos Ω : 0.91	n : 2770 t/min	Condensateur : 30 μF
NEO²:	230 V	50 Hz	P : 3000 W	In : 13,6 A	cos Ω : 0.96	n : 2820 t/min	Condensateur : 40 μF
NEO² (UK/CH):	230 V	50 Hz	P : 2500 W	In : 12,0 A	cos Ω : 0.91	n : 2770 t/min	Condensateur : 30 μF
NEO³:	400 V	50 Hz	P : 3500 W	In : 6,5 A	cos Ω : 0.78	n : 2800 t/min

• Les moteurs sont équipés d'un circuit de courant alternatif monophasé (AC) offrant une tension de 230 V (fréquence 50 Hz). Vérifiez le régime de l'alimentation en électricité. Si vous ne possédez pas d'informations à ce sujet, consultez votre fournisseur d'électricité ou un expert.
• La protection de surtension du secteur sera équipée un fusible ou un fusible automatique d'au min. 13 A (pour le NEO) ou min. 16 A (pour le NEO²). La protection de surtension doit offrir une vitesse de réaction conforme à la courbe C.
• Les secteurs offrant une protection plus élevé (fusible de surtension <13 A) peuvent perturber le bon fonctionnement de la machine en se déclenchant fréquement.
  Assurez-vous qu'aucune autre machine a fortepuissance n'est raccordede sur le circuit sur lequel la machine est branchee. Coupez les autres appareils ou branchez-les sur un autre circuit.

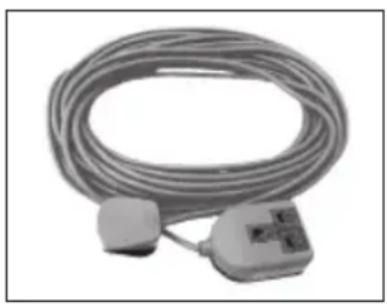

• Évitez l'électrocution: utilisez toujours un cable de rallonge à trois fils (3 x 2,5 mm²: L1,L2, terre) dont la fiche dispose d'une mise à la terre.

• N'utilisez jamais de cable de rallonge d'une longueur supérieure à 20 m.
• La fiche connectée à la machine doit correspondre à la version fournie dans les specifications suivantes :
• Allemagne, Belgique, Pays-Bas, France, Italie, Espagne, Autriche: Type E & F CEE 7 (femelle)
• Royaume-Uni : Type G BS 1363 (femelle)
  Suisse:Type J SEV 1011 (femelle)

B. Propres aux modèles NEO³

Voici les specifications du moteur :

NEO³: P : 3500 W In : A

• Les moteurs sont équipés d'un circuit de courant alternatif triphasé (AC) offrant une tension de 400 V (fréquence 50 Hz). Vérifiez le régime de l'alimentation en électricité. Si vous ne possédez pas d'informations à ce sujet, consultez un expert.
• La protection de surtension du secteur sera équipée d'un fusible automatique de 20 A. La protection de surtension doit offrir une vitesse de réaction conforme à la courbe C.

• Évitez l'électrocution: utilisez toujours un cable de rallonge à cinq fils (5 x 2,5 mm²: L1, L2, L3, PE, terre) dont la fiche dispose d'une mise à la terre.

• N'utilise jamais de cable de rallonge d'une longueur supérieure à 20 m.

• La fiche connectée à la machine doit correspondre à la version fournie dans les specifications suivantes :
  Fiche CE femelle a cing broches (L1, L2, L3, PE, terre) 16A (380 V)

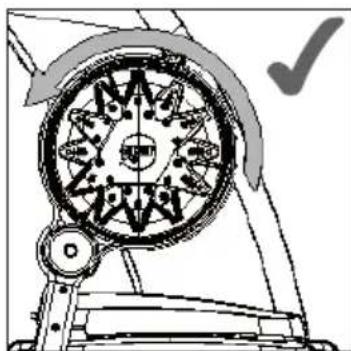

Après avoir branché le cordon d'alimentation, contrôle le sens de rotation de l'arbre porte-lames. Si le sens de rotation n'est pas le bon, il convient de l'inverser (voir annexe 4)

C. Généralités

Mise en garde :

L'utilisation d'un cable de rallonge inadapté (epaisseur des fils, longueur et qualite de la fiche) peut sérieusement endommager la machine. Ces dommages ne sont jamais couverts par la garantie.

• Ce circuit sur lequel la machine est branchée doit être dote d'un disjoncteur différentiel déclenchant en présence d'un courant de défaut inférieur ou égal à 30 mA.
• La secteur de l'habitation sur laquelle la machine est branchée doit être muni d'une bonne mise à la terre. Faites mesurer cette dernière par unElectricien agréé.
• L'interrupteur de puissance de la machine est muni d'une protection thermique intégrée. Le moteur est automatiquement coupé lorsque la température interne du moteur atteint la valeur prescrite en raison d'une charge élevée prolongée, d'une surcharge, d'un blocage ou d'un défaut de refroidissement. Laissez refroidir le moteur et redémarrez ensuite le moteur selon la procédure de démarrage spécifique (voir § 9.3.1).
  ELIET recomande d'utiliser un cable de rallonge conforme à la norme CE et offrant un IP65.
• N'utilise jamais de rallonge représentant des signes d'endommagement. Cela renferme généralement un risque reel de court-circuit ou d'électrocution.
  Veillez à ce que le cable de rallonge ne se trouve pas à proximé d'objets chauds ou tran-chants susceptibles de perforer le cable.
  Lorsque la machine est branchee sur une prise exterieure, elle-ci doit procurer une etanchete 1865
  Veillez à ce que la fiche soit toujours adaptée à la prise de courant et que les broches de fiche entrent entièrement dans la prise de courant. Sinon, il y a un reel danger d'électrocution. Si

la fiche ne correspond pas à la prise de courant, demandez à un électricien de remplacer la fiche ou la prise de courant.

• N'enlevez jamais la fiche en tirant sur le cable. Cela peut engendrer un risque de court-circuit.

Mise en garde :

Il est possible de s'électrocuter en branchant une fiche sur le réseau les mains mouillées.

• Il est interdirit d'utiliser la machine lorsqu'il pleut. Ne pas exposer la machine aux projections d'eau.

Mise en garde :

Les apparèils électriques peuvent cause un court-circuit lorsqu'ils sont exposés à de l'eau et à de l'humidité. Vous devez donc maintainir les composants électriques au sec.

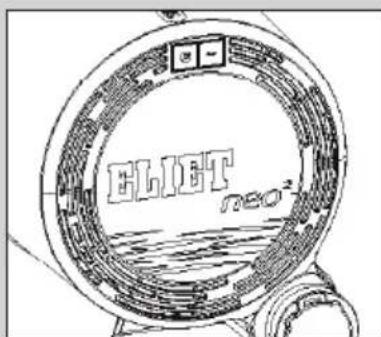

Attention:

Un moteur electrique doit etre suffisamment refroidi. Le moteur electrique de cette machine est refroidi par air. Cet air entre par les ouies d'airation située sur le cote gauche de la carrosserie. Veillez a ce que ces ouies d'airation ne soient jamais obstruées pour eviter la surchauffe du moteur.

8. Obligations du concessionnaire

Mise en garde :

En tant que concessionnaire ELIET il est de votre devoir d'expliquer à vos clients le fonctionnement de la machine et, en outre, d'indiquer les dangers potentiels liés à l'utilisation de la machine. Avec le nouveau propriétaire, enumeréz avec attention les points d'entretien de la machine. Répétez ces explications jusqu'à ce que le nouveau propriétaire les ait parfaitement comprends.

Mise en garde :

En sa qualité de constructeur, ELIET rappelle expressément à ses revendeurs qu'ils doivent indiquer à leur clients que tous les boulons fixant les lames doivent être impérativement desserrés dans un décai des 5 premières heures d'utilisation.

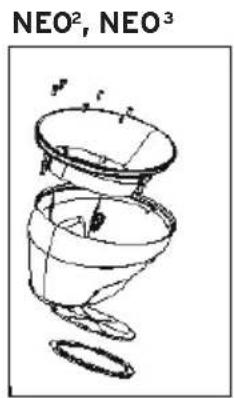

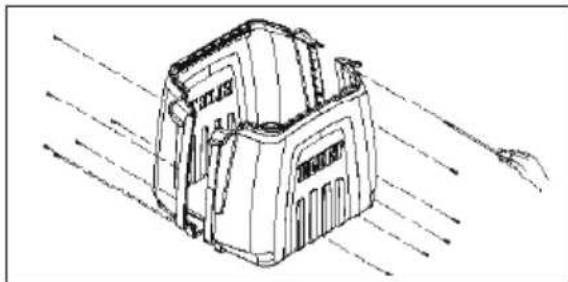

POUR GARANTIR LA SECURITE, TOUS LES BOULONS DES LAMES DOIVENT ETRE RESSERRÉS AU BOUT DES 5 PREMIÈRES HEURES DE FONCTIONNEMENT. (COUPLE DE SERRAGE : 10 NM.)

Le non-respect de cette obligation peut entrainer de sérieuses blessures, voir la mort. Au-delà des dommages subis par sa machine, le client ne pourrait pas bénéficier de l'intervention de la garantie. La liste des couples de serrage est fournie en annexe.

• Les machines ELIET sont emballées conformément aux règles courantes valables pour un transport sur. Les livraisons se font toujours départ usine. ELIET décline toute responsabilité dans l'eventualité de dommages encourus lors du transport.
• Si on constate à la réception des marchandises que l'emballage est endommagé, contrôlez par simple mesure de précaution l'état de la machine. Signalez chaque anomalie sur le bon de livraison avant de le signer pour réception.
• Si la machine est endommagée, une plante sera adressée immédiatement après la livraison à la société de transport.

Lors de sa livraison, la machine n'est pas entierement assemblée. Cet assemblage est du ressort du revendeur. Voici quelques directives à son intention:

Lors du déballage, merci de trouver les éléments suivants:

Machine (NEO, NEO², NEO³)
- 2 roures (NEO, NEO ^2 , NEO ^3 )
- Sachet d'éléments de fixation des roues (contenant: 2 x boulons M 8 x 65 mm, 2 x rondelles M 8 x Ø 30 mm, 2 x contre-écrous M 8, 2 x arbres de roue, 2 x capuchons) (NEO, NEG, NEO³)

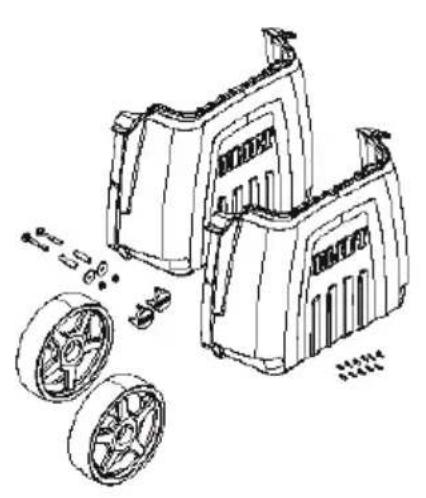

- 2 moitiés du bac de ramassage(NEO, NEO ^2 , NEO ^3 )
- Sachet de vis pour bac de ramassage (12 x vis 5 mm x 20 croisillons) (NEO, NEO ^2 , NEO ^3 )

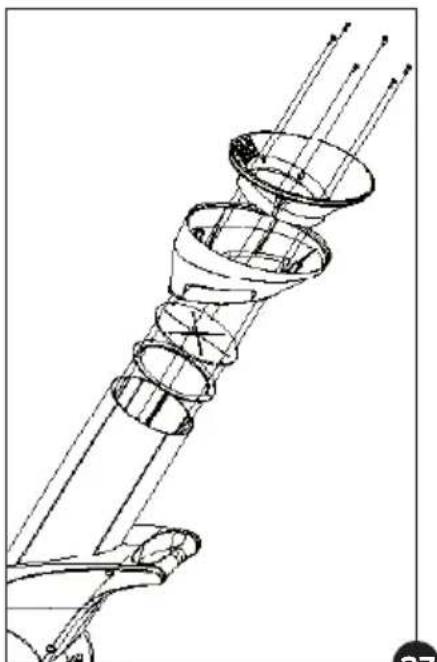

- 1 x trémie d'alimentation (NEO, NEO², NEO³)
- 1 x bavette anti-éclaboussures (NEO, NEO ^2 , NEO ^3 )
2 x plaques d'appui (NEO, NEO 2, NEO3)
- Sachet d'éléments de fixation de la trémie d'alimentation (contenant: 6 x vis (Ø5 x 20 mm Torx 20)) (NEO², NEO³)
Kit d'équipements de protection individuelle (NEO, NEO 2, NEO3)
- Manuel + carte de garantie (NEO, NEO 2, NEO3)
Tisonnier (NEO)
- Outil pour le démontage de l'arbre porte-lames (NEO, NEO ^2 , NEO ^3 )
Autocollant rappellant l'obligation de desserrer les lames (NEO, NEO², NEO³)

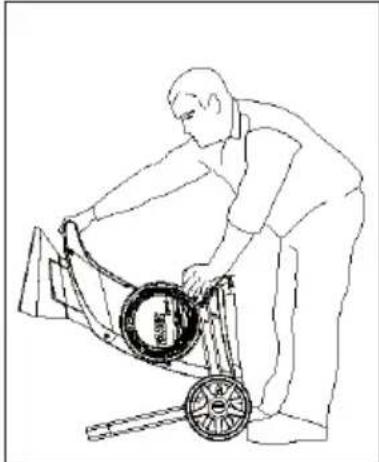

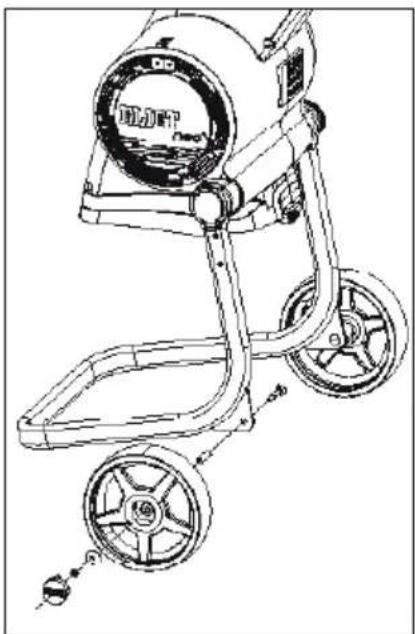

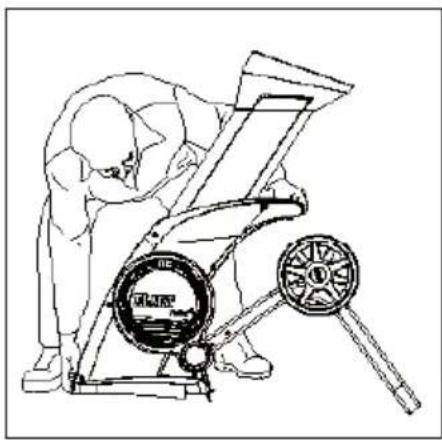

Le montage commence par les roues :

• Les roues sont montés sur le côte extérieur du chassin tubulaire.
• Ce dernier est équipé de deux supports triangulaires percés chacun d'un trou carré. Introduisez la tête carrée du boulon dans le trou.

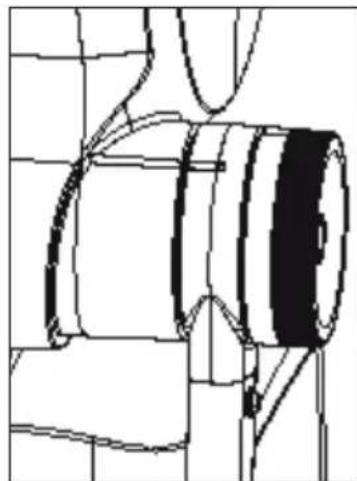

• Faites coulisser le tube sur le boulon, lubrifiez légèrement ce tube et insérez ensuite le moveu de la roue sur le tube.
• Placez la rondelle sur le boulon et serrez le boulon avec le contre-écrou M8 fourni (avec une clé de 13).
  Assurez-vous que la roue tourne bien (si nécessaire, desserrez légarement l'écrou).

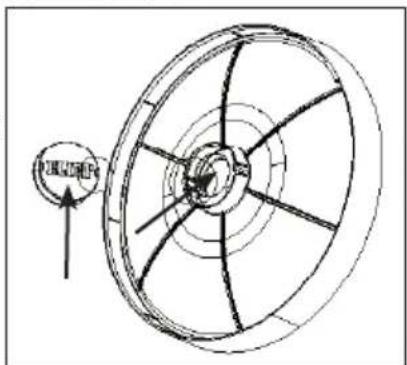

• Placez à présent le capuchon dans la cavité de la roue de sorte : les 4 crochets du capuchon doivent coïncider avec les 4 ouvertures carrees et le capuchon doit s'immobiliser à sa place.
• Répétez la procédure pour l'autre roue.

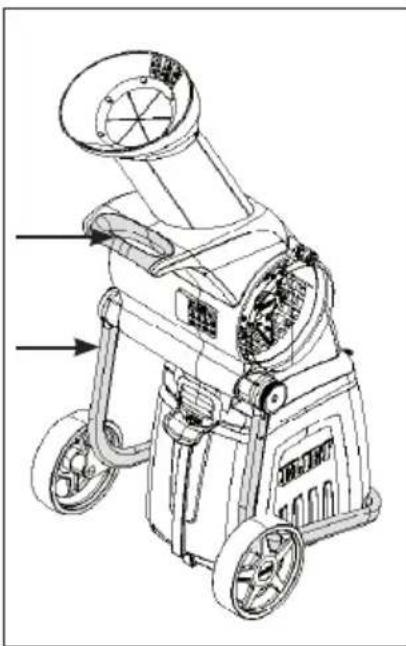

Dressez la machine en position de travail (voir annexe 1)

Voussoupiezapresentprocederau montageubacderamassage:

• Placez le bord des deux moitiés en plastique en regard l'un de l'autre. Sur toute la zone de contact, faites couilisser la dent dans la rainure pour que les deux moitiés forment un bac.
  Il y a a present douze trough qui permettent de visser les deux parties l'une a I'autre a I'aide de 12 petites vis.

• Serrez complètement les 12 vis jusqu'à ce que la tête de vis soit entièrement noyée dans la cavité du trou (couple maximum 2 Nm). Utilisez pour ce faire un tournevis cruciforme de Type Z2

Sur les modèles NEO² et NEO³, la trémie d'alimentation n'est pas encore montée sur la machine. Voici la marche à suivre pour ce montage :

• Placez les deux plaquettes d'appui (en forme de demi-lune sur la gaine en aluminium du fourreau de l'entonnoir. Ces plaques d'appui ne peuvent etre positionnées que d'une seule façon, soit avec le joint situé entre les deux moitiés à l'avant et à l'arrière.Enforcez bien ces plaquettes d'appui pour qu'elles entourent parfaitement la gaine sur tout son pourtour.
• Placez ensuite le disque de caoutchouc sur les plaquettes d'appui de sorte que les trous coïncident.
• Faites à présent coulibisser la trémie en plastique par-dessus le fourreau en aluminium (pictogrammes de sécurité vers l'avant).

• Positionnez cette dernière de sorte que les 6 trouss de fixation coïncident parfaitement avec les nervvures du fourreau en aluminium.
• Serrez complètement les 6 vis pour que la trémie d'alimentation en plastique soit parfaîtrement fixée au fourreau en aluminium (tournevis : Torx® 20, couple 5 Nm)
• Laissez runner la machine pendant un certain temps tout en vérifier si tout fonctionne correctement.
• Le revendeur vérifie également le bon fonctionnement des dispositifs de sécurité :
• Coupe-circuit dans le bac de ramassage
• Coupe-circuit du hublot de regard
  Frein-moteur (le moteur est freiné en cas de coupure du courant : temps d'arrêt ± 5 sec)

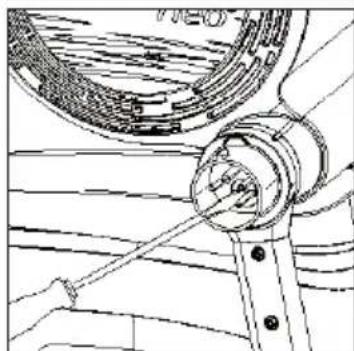

Dans le cas du modele NEO³ le revendeur indique au client comment modifier le sens de rotation de la machine. La machine peut en effet tourner dans la direction contraire si les fils du cable de rallonge ou du circuit electrique de l'habitation ont eté branchés différément. (si nécessaire lore l'Annexe 4)

Enfin, le revende veillera à ce que la carte de garantie soit dûment complétée et signée. Pour éviter ainsi tout litige ultérieur à ce sujet. N'oubliez pas à ce propos de dire les conditions de garantie.

Enregistrez immédiatement votre achat en ligne pour faire activer votre droit à la garantie. (www.eliet.eu).

9. Notice d'instructions

9.1 Contrôles préalables

Attention:

Avant de vousmettre à l'ouvrage, prenez l'habitude de proceder aux contrôles suivants.

Liste de contrôle (check-list)

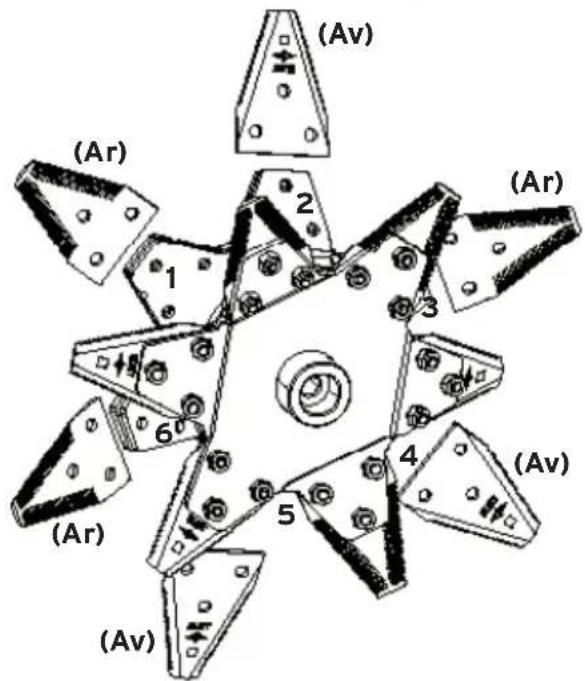

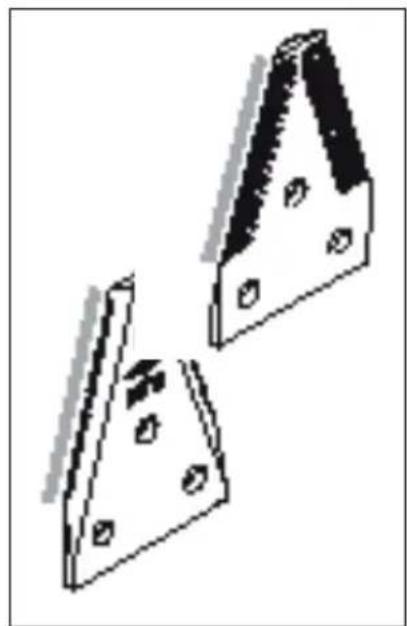

1. Vérifiez l'usure et veillez au bon serrage des lames. Resserrez en guise de contrôle les boulons des lames. (SW 10) (voir liste des couples de serrage des boulons en annexe 6). Si les lames doivent être affuétées, faites-le en premier lieu. Si vous repèrez des fissures ou des fêtres dans une lame ou dans l'arbre porte-lames, vous devez la/le remplacer sans attendre (voir chapitre 11.4.3. Retournement et remplacement des lames).
2. Assurez-vous que le bac de ramassage soit bien introduit dans la machine et que le loquet du bac soit abaisse.
3. Assurez-vous que le couvercle de regard se situe sur la chambre de broyage (et/ou qu'il se trouve en bon état).
4. Assurez-vous que la chambre de broyage est vide.
5. Assurez-vous qu'aucune saleté n'obstrue la grille d'aération.
6. Assurez-vous du bon fonctionnement de tous les dispositifs de protection de la machine.

Lorsque ces points ont ete controles et approuvés, vous pouez preparer l'aire de travail (voir chapitre 9,2) et vous y rendre avec la machine.

9.2 Préparation de l'aire de travail

L'aire de travail doit d'abord etre dégagée.
- De plus, les voies d'accès aux déchets verts doivent être au préalable dûment déblayées, pour éviter que l'opérateur ne trèbuche sur l'un ou l'autre obstacle. Une fois de plus, il y va de votre sécurité.
- Il est interd it d'utiliser la machine sur un terrain en pente (pas de pente vers I'avant, I'arriere ou les cotses).
- Les déchets à broyer doivent être préalablement triés. Vous pourrez ainsi vous assurer que les déchets à broyer ne contiennent aucun corps étranger risquant de pénétrer dans la machine.
- Par objets étrangers, nous entendons : tout ce qui n'est pas organique (p. ex., métal, pierres, plastique, pvc, corde, etc...), ainsi que les matières organiques d'un diamètre supérieur à celui préconisé. Ces objets risquent non seulement d'endommager sérieusement la machine, mais aussi d'être projétés et de blesser grièvement l'opérateur.
- Installez toujours la machine de façon à ce que le vent ne refoule pas la poussière produit par le broyeur vers le moteur électrique.

9.3.1 Mise en marche du moteur

• Il faut toujours s'assurer que tous les restes de coupe sont extraits de la chambre de broyage avant de démarrer la machine. Si nécessaire, dégaze la chambre de broyage.
  Assurez-vous que l'entonnoir est vide (pas de déchets verts, pas d'outils,...).

Attention:

Lisez d'abord les consignes de sécurité au point 7.3.8

• Veiliezaurautiliserureallongehomologueenepresentantaucun signedegradation. Lacapacitéducablederallongedoitétre suffisante(NEOet NEO^3:3× 2,5mm^2 ，NEO 35x 2,5mm^2 ：max. 20m de longueur).Lesfichesdisposerontd'uneprotectionIP65.Vouspouvez obtenirdescordonsderallongedece typeauprasedevoitr distributeuragreeELIET.
• Abaissez le capot de protection (sur NEO ou NEO^2 ) et introduisez la fiche du cable de rallonge dans la machine. Si nécessaire, eliminez d'abord les copeaux ou restes de bois du boitier de prise avant de brancher le cordon.
  Veillez a ce que la fiche soit entierement enfoncée jusqu'en bute, afin qu'elle soit bien fixee à la machine.
  Assurez-vous que personne ne se trouve a proximate de la machine et déroulez entierement le cable de rallonge jusqu'à la prise secteur la plus proche.
• Branchez la fiche secteur du cable de rallonge dans la prise de courant. Assurez-vous que la prise secteur est normalisée disposant d'une protection IP65.
• Choisissez la prise secteur la plus proche de l'aire de travail pour vous permettre de prendre le cable de rallonge la plus courte possible (max. 20 m). Un cable de rallonge trop long présente une résistance importante et est par conséquent synonyme de perte de puissance du moteur.
• Si la fiche du cable de rallonge ne correspond pas à celle de la machine, il est possible de commandeur une fiche appropriée auprès de votre revendeur ELIET (retrouvez votre distributeur le plus proche de chez vous sur www.eliet.eu).

Mise en garde :

Prenez bien soit que la machine n'est pas exposée à l'eau pendant le travail (par exemple : pluie, système d'irrigation,...). Cela pourrait provoquer un court-circuit. De plus, vous vous exposez au danger d'électrocution.

• Enoncez à fond le bouton vert (I): le moteur va semettre en marche sans bruit.
• Si le moteur ne démarre pas, assurez-vous que les dispositifs de sécurité (bac de ramassage, hublot de regard) fonctionnent bien. (si nécessaire lore l'Annexe 8 Résolution des problèmes)
• Si la machine vibre de façon anormale ou produit un bruit vibrant lorsqu'elle tourne à vide, arrêtez-la de suite et recherchez l'origine de ce déséquilibre. (Lisez le guide de dépistage des pannes en annexe).

Attention:

Soyez très prudent dans toute intervention lorsque vous portez des protections auditives étant donné que le moteur s'entend à peine.

Mise en garde :

L'arbre porte-lames est entrainé directement par le moteur. Il n'y a pas de débrayage des lames. La machine est donc dangereuse des que le moteur tourne. Le moteur doit par conséquent être coupé des vous vous trouvez dans une situation où vous perdez le contrôle de votre travail.

9.3.2 Arrêt du moteur

• Vous trouvez a coté du bouton marche vert (I) le bouton arrêt rouge (O), qui fait saillie lorsque la machine fonctionne. Une flèche (STOP) indiquant sa position est placée sur la carrosserie.
• Si vous enforcez ce bouton, l'alimentation électrique va être interrompue et le moteur coupera et sera freiné.

Attention:

La machine est équipée d'un frein moteur qui immobilise l'arbre porte-lames dans les 5 secondes lorsque le moteur est coupé. Avant de procéder à un entretien ou une intervention sur la machine, vous doivent accuser que l'arbre porte-lames est immobilisé. Si le frein est en panne ou usé, la machine peut avoir besoin de plus de temps pour s'immobiliser, ce qui entraîne un risque de blessure. Soyez des lors toujours sur vos gardes et prudent. Si nécessaire, faites réviser la machine par votre revendeur ELIET.

La machine s'arrête également si l'utilisateur :

• Retire la fiche du cable de rallonge de la machine.
• Retire le bac de ramassage de la machine.

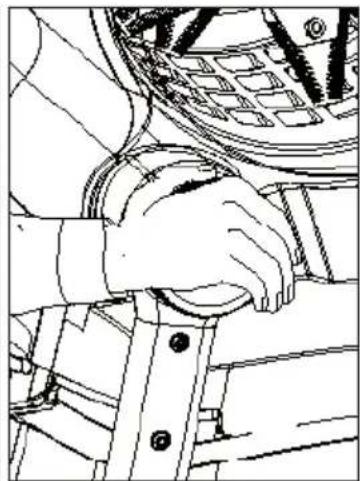

• Dévisse le bouton de serrage du hublot de regard.

Attention:

Ne tirez jamais sur le cable pour débrancher la fiche. Vous pourriez arracher les brins du cable des broches de la fiche. Un fil détaché constitue un réel danger de court-circuit et d'électrocution. Prenez toujours la fiche par la poignée pour la débrancher.

9.4 Travailler avec la machine

9.4.1 Avant de commencer le travail

• L'opérateur portera les vêtements, gants et autres accessoires de sécurité tels que préconisés dans la presente notice d'instructions (voir chapitre 7.3).
• Un bon jardinier établit un planning et travaille de façon ordonnée. Cette approche lui permet d'avoir une bonne vue d'ensemble de son travail et d'éviter les accidents ou les fausses manoeuvres.
• Avant de proceder au broyage, il y a lieu de trier systematique les déchets à broyer : les gros branchages, les petits branchages, les feuilles et tout ce qui est mouillé. Par ailleurs, assurez-vous qu'ils ne contiennent aucun corps étranger.
  Veillez a ce que le cable de rallonge ne croise pas les voies d'acces pour le bois de broyage. Sinon vous risquiez de vous y prendre les pieds.
• Ne démarrez le moteur qu'a l'endetroit où vous comptez broyer.

Attention:

Une fois le moteur demarré, les lames sont en rotation entrainant ainsi le broyage irrécovable de tout ce qui est introduit dans la goulotte d'alimentation.

9.4.2 Pendant le travail

Mise en garde :

Si vous désirez broyer lorsqu'il gèle, vous devez veiller à ne broyer que des branches d'un diamètre maximal de 20~mm .

Attention:

L'utilisateur doit porter ses équipements de protection individuelle des que le moteur fonctionne. Ces derniers comprend : gants, lunettes de protection et protections auditives.

• L'utilisateur doit travailler avec une attention soutenue. Lorsqu'il utilise la machine, il doit consacrer toute son attention à son travail.
• Pour introduire les déchets verts dans l'entonnoir, l'opérateur s tient derrière le broyeur à hauteur de la poignée de transport. Il veille à ne pas pencher la tête au-dessus de l'entonnoir. Ainsi, l'opérateur se trouve en dehors du champ de projection des copeaux qui peuvent se fauiller entre les écrans de protection et malgré tout sortir par l'entrée.
• Introduisez les branches dans l'entonnoir par le cote le plus épais de la branche.
• (Modèle NEO) étant donné que l'ouverture d'alimentation est plutôt réduite pour des raisons de sécurité, il est utile de garder des cisailles à portée de main. Les branches qui empêchent l'introduction facile peuvent ainsi être coupéesrapidement.

Attention:

Veillez à ce que les cisailles ne tombent pas dans l'ouverture par inadvertance. Attachez-les pour cela avec une corde au chassin tubulaire du broyeur.

• Au moment où vous introduisiez les déchets à broyer dans la goulotte d'alimentation, tenez-les fermement. Ceux-ci sont en effet entrainés dans la machine par le sens de rotation des lames. Si vous les lâchez, ils s'engouffreront trop rapidement dans la machine, ce qui provoquera féquèment le blocage de l'arbre porte-lames.
• A vous de déterminer la cadence d'admission en desserrant ou relâchant votre prise. Cette vitesse d'introduction dépendra de l'épaissur de la branche ou de la quantité de déchets vertes introduite en une fois.
• Lorsque l'utilisateur introduit des branches dans l'entonnoir, il le fait toujours en direction de l'enclume afin de réduire les risques de retard.
• Lorsque vous introduisez des branches capricieuses (nœuds, fourches), veillez à ce que ces soient introduites de façon optima- le dans la chambre de broyage. Si nécessaire, retirez la branche et repositionnez-la de manière à éviter l'enrayage de la machine.

• Les branches courtes (+/- 10 à 15 cm) sans feuillage représentent un certain risque lors du broyage. Lorsqu'elles pénétrent dans la chambre de broyage, elles peuvent être happées de manière incontrélée et sans résistance par le système de lames. Cela peut provoquer l'enrayage de la machine. Lorsque vous élaguez, efforcez-vous dans la mesure du possible de couper des branches entières.
• Evaluate en permanence si la machine est capable de Traits la quantité de déchets que vous avez introduite. Tenez compte du fait que la puissance demandée n'est pas uniquement fonction des déchets verts que vous allez introduire, mais qu'une partie de cette puissance sera également utilisée pour broyer le volume de copeaux se trouvant encore dans la chambre de broyage.
• Lorsque vous « guidez » les déchets à broyer, soyez à l'écoute du régime moteur. Si vous constatiez qu'il peine (ralentit sensiblement), retirez immédiatement le bois engagé pour lui donner l'occasion de revenir au régime normal.
• Si l'arbre porte-lames bloque malgré tout, coupez immédiatement le moteur pour éviter sa surchauffe.

CONSEIL : N'introduisez pas de quantités de matérielux trop importantes dans la machine. La machine broiera plus rapidement deux branches l'une après l'autre que deux branches introduites en même temps.

Attention:

L'opérateur ne doit enaucun cas introduire les mains dans l'ouverture d'alimentation. Meme si vous remarquez qu'un bouchon de déchets verts obtrue I'entrée de la chambre de broyage dans le bas du fourreau d'alimentation, vous ne pouze jamais pousser ce bouchon avec la main. Retirez le déchet vert, repositionnez-le et réintroduisez-le. Enforcez évientuèlement le bouchon avec le tisonnier ou avec une branche.

Attention:

N'ouvre jamais les écrans en caoutchouc dans l'ouverture d'alimentation avec les mains. Vous elimineriez ainsi votre protection contre les copeaux.

• Si vous introduisez en une fois une quantité importante de déchets feuillus, la machine aura besoin d'un certain temps pourTRAITER cette masse. Pour ce faire, assurez-vous que la matière que vous introduisez n'exige pas une puissance de broyage trop elevée. Dès que vous entendez le moteur revenir à plein régime, vous pouvez en demander toute la puissance.
• Si vous doivent broyer beaucoup de déchets vertes humides les un après les autres, assurez-vous régulièrement qu'il n'y a pas d'accumulation de copeaux collants dans la chamble de broyage. Ces derniers pourraient en effet continuer à s'agglomeré et risqueraient de boucher des parties du tamis de calibrage. Cela diminue la surface par laquelle les copeaux peuvent quitter la chamble de broyage. La machine a alors besoin de plus de temps pour Traitser un volume donné de copeaux, ce qui fait chuter son rendement. Si vous constaté que le volume de copeaux quittant la machine est inhabituellement faible alors que vous introduisez de nouveaux déchets verts et que le régime moteur diminue, arrêtez immédiatement la machine et éliminez le bouchon.

Attention:

S'il y a un risque d'obstruction de la chambre de broyage, arrêtez la machine pour éliminer l'obstruction. Attention : attendez l'arrêt complet des lames avant de faire quelconque manipulation. Par précaution, retirez d'abord la fiche secteur.

• Pour éviter l'obstruction du tamis de calibrage lors du broyage de déchets feuillus humides, introduizez tour à tout des branches et des feuilles. Les copeaux de bois vont detacher toute la pulpe de feuilles amalgamée et faciliteront son évacuation à travers le tamis.

• (Sur NEO) Pourtraiter des déchets plus feuillus, vous pouvez utiliser le tisonnier fourni pour enforcer les déchets verts dans la restriction d'alimentation. N'utilisez jamais d'autres objets pour enforcer des déchets à broyer. (Référence:MA 001 001 021)

• Ne montez jamais sur un marchepied pour introduire les déchets dans la trémie.

Mise en garde :

En raison du risque de blessure grave ou de dégats matériels, il est interdit de travailler sans tamis de calibrage.

• Comme les copeaux de bois tombent dans le bac de ramassage, vous doivent vérifier à intervalles réguliers qu'il n'y a pas obstruction du dégagement par le tas de copeaux en dessous de la machine. Vous pouvez visualiser le niveau des copeaux à travers le bac transparent. Dans que les copeaux atteignent le haut du bac, ce dernier doit être vidé.

CONSEIL : pour pouvoir evacuer facilement les copeaux tombés sur le sol par les ouvertures de ventilation du bac, il est conseilé de placer la machine sur une toile lors du broyage.

• Si vous constatiez qu'en dépit du tri préalable des déchets à broyer, un corps étranger s'est introduit dans la machine, coupez immédiatement le moteur. Enlevez l'objet posant problème et assurez-vous qu'il n'a pas endommagé la machine. En cas de d'endommagement, procédez d'abord aux réparations qui s'imposent.

9.5 Vidange du bac de ramassage

• Si vous broyez de manière continue du bois moyen, le bac de ramassage peut se replir en moins de 6 minutes. Le sac doit être vidé lorsque le niveau de copeaux atteint le haut du bac. Cela peut se faire de deux façon simples:

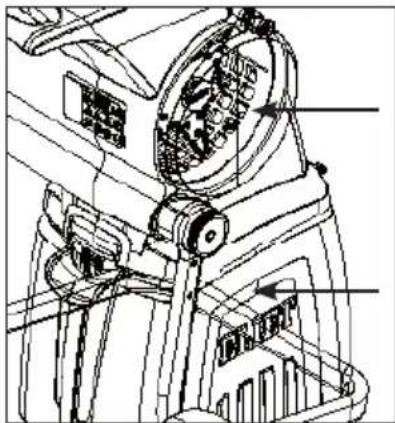

• Comme le bac de ramassage est transparent, vous pouvez visualiser le niveau des copeaux qu'il contient.
• Quand le bac de ramassage est rempli, vous pouvez voir à l'intérieur de la chambre de broyage les copeaux passer à travers le tamis de calibrage. C'est le signe que le bac doit être vidé.

Attention :

Si vous oubliez de vider le bac de ramassage à temps, les copeaux vont obstruer les ouvertures d'évacuation du tamis et la chambre de broyage va se replir. Le moteur va finir par s'arrêter en raison de l'augmentation de la résistance. Essayez d'éviter cette situation, qui pourrait entraîner la surchauffe du moteur. Si vous entendez le régime moteur baisser de manière prolongée, vérifie le niveau du bac de ramassage.

• Attendez que la chambre de broyage se soit vidée. Vous pouvez suivre l'opération par le hublot de regard de la machine.
• Coupez ensuite le moteur. (voir aussi § 9.3.2)
• Retirez la fiche du cable de rallonge de la machine.

• Relevez entièrement le loquet coulissant du bac de ramassage.
• Retirez à présent le bac collecteur de la machine.

Attention :

Le moteur doit en原則 se couper spontanément des que vous retirez bac de ramassage. Si un problème dans le circuit électrique empêche toute fois cela, éteignez immédiatement la machine et ne travaillez plus avec cette dernière jusqu'à ce que la cause de cette anomalie soit éliminée. Consultez votre reven-deur/agréé ELIET.

RETRAIT DU BAC DE RAMASSAGE = COUPURE AUTOMATIQUE DU MOTEUR

• Le bac de ramassage contient un volume avoirinant les 50 l. Un bac de ramassage plein pèse environ 15kg .

Mise en garde :

Le bac de ramassage est très lourd quand il est plein. Maintenez le bac de ramassage le plus pres du corps et soulevez-le en utilisant les muscles des jambes. (Pliez les genoux et soulevez le dos droit.) Ne surestimez pas votre force physique. Le seul fait deSoulever une charge trop importante, de la déplacer de quelques centimétres pour la relâcher aussiot, peut engendrer une léSION du dos. Il est recommendé de vous faire aider lorsque la charge vous semble importante.

• Videz le contenu du bac de ramassage dans une brouette ou déposez tout simplement le bac dans une brouette que vous conduirez à l'endetroit où vous comptez décharger les déchets.
• Le bac de ramassage est symétrique. Le côté par lequel vous le replacez sur la machine n'a donc aucune importance.
• Faites glisser le bac de ramassage sur les deux nervvres de guidage pour le replacer dans la machine. Poussez-le jusqu'à ce qu'il soit entierement sous la machine.
• Abaissez le loquet coulissant pour que le bac de ramassage ne puisse pas detacher de la machine pendant le fonctionnement (en entraînant la coupure du moteur).

Si le bac de ramassage en plastique est cassé, vous pouvez en commander un nouveau auprès de votre revendeur/agree ELIET:2x n° reference:BR 930 010 110 (Retrouvez votre distributeur ELIET le plus proche de chez vous sur www.eliet.eu.)

Le moteur peut se couper en cas de surcharge, de début trop important de bois, de bourrage du dégagement, ou d'une panne d'électricité. Dans ces cas, le broyeur peut facilement être remis en marche. Suivez la procédure qui suit :

1. Vérifiez si le cable de rallonge ne s'est pas detaché. Ce aussi bien de la machine que de la connexion au réseau d'alimentation.
2. Enlevez les branches engagées dans l'ouverture d'alimentation.
3. Assurez-vous que la chambre de broyage n'est pas remplie et qu'aucun reste de bois ne bloque l'arbre porte-lames.
4. Si nécessaire, videz la chambre de broyage pour faciliter le redémarrage de la machine. Ouvrez la chambre de broyage selon la procédure décrite à l'annexe 2.

Attention :

Vous doivent toutes porter des gants pour n'importe quel entretien. Lorsque vous videez la chambre de broyage, vous frôlez les lames. Ces dernières sont extrémement affuétées et il y existe des lors un réel risque de coupures. Soyez prudent et essayez d'éviter tout contact.

1. Vérifiez si la protection de surtension de la machine ou si le fusible ne s'est pas déclenché. En cas de surcharge du moteur, la protection contre la surcharge déclenchée automatiquement le bouton de marche vert.
2. Le bouton d'arrêt rouge a peut-être été enforcé par inadvertance.
3. Essayez tout simplement d'appuyer à nouveau sur le bouton vert de démarrage. Vérifiez à travers le hublot si l'arbre porte-lames se remet à tourner.
4. Si le moteur produit un bruit anormal,ILA indique que I'arbre porte-lames est bloqué.Vous nevez essayer de trouver la cause du probleme ou prendre contact avec voitre revendeur agree ELIET.
5. Si le bouton de marche vert se déclenché aussitôt, cela peut signifier que le moteur a surchauffé. Vous doivent alors lui laisser le temps de refroidir.
6. Si rien ne se passse lorsqu vous enforcez le bouton de marche et si le moteur ne semble pas fouvoir démarrer, cela peut fouvoir dire qu'un des coupe-circuit s'est déclenché. Assurez-vous que le bac de ramassage est bien en place et que les éléments du hublot sont bien montés. Si la machine ne démarre toujours pas après que vous ayez contrôle ces deux points, consultez votre revendeur/agréé ELIET. (trouverez le revendeur/agréé ELIET le plus propre de chez vous sur www.eliet.eu)

Lorsque vous chargez le bois, allez-y plus prudemment pour éviter que le broyeur ne bloque encore. Si vous notez un bruit étrange juste après le démarriage, arrêtez immédiatement la machine pour éviter de l'endommager. Coupez le moteur, retirez la fiche et recherchez l'origine de l'accident de fonctionnement. Avant de poursuivre, faites procédéer aux réparations qui s'imposent.

10. Transport de la machine

Attention:

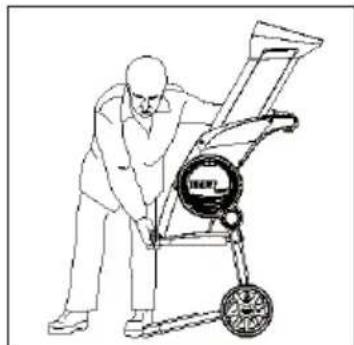

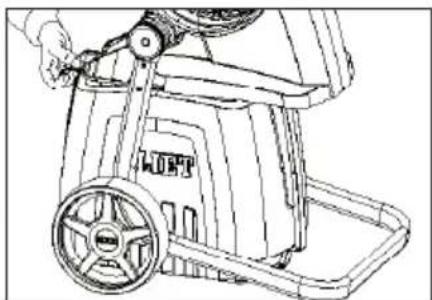

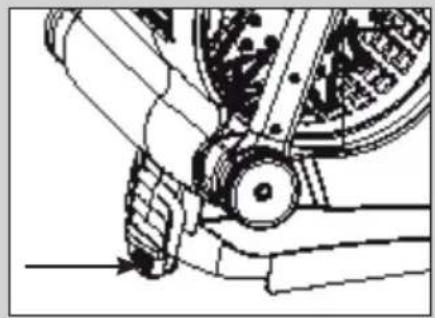

Avant de transporter la machine, assurez-vous que l'articulation des roues est bien serrée.

• Cette machine ne peut et de placee et transporte que par des personnes adultes.
• Pendant le transport, il y a lieu d'interdire l'accès aux enfants, animaux et personnes non autorisées dans un rayon de 3 m.
• Si vous souhaitez déplacer la machine (meme pour quelques metres), vous devez toujours attendre que le contenu de la chambre de broyage ait disparu. Il est indispensable que tous les branchages soient evacués de l'ouverture d'alimentation.

Attention:

Pour déplacer la machine, vous doivent lever un autre technique. L'ouverture d'alimentation est alors orientée vers l'utilisateur. Cela augmente le risque de projection de copeaux. C'est pour cela que vous doivent laisser tourner la chambre de broyage quelques instantes à vide etmettre la machine hors tension à titre de précaution. Portez toujours des lunettes de sécurité.

• S'il faut déplacer la machine sur une plus longue distance (>1m) , il y a lieu d'arrête le moteur.
• En situation de travail, la machine repose

sur ses roues et sur son chassinis tubulaire (configuration de travail). Pour le transport, atrapez la machine par la poignee de l'entonneir et basculez-la en avant jusqu'à ce qu'elle repose sur les roues.

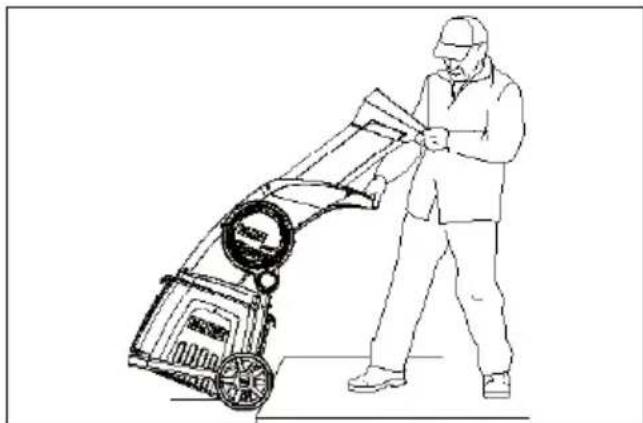

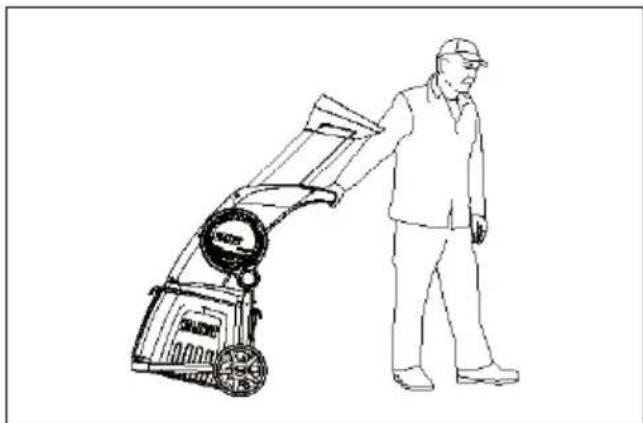

• Faites pivoter la machine d'environ 30^ ou jusqu'à ce qua le guidon se situe environ à 95 cm du sol. Dans cette position, la répartition des masses autour des roues est excellente et l'utilisateur dessent à peine le poids de la machine.

• Si vous désirez déplacer la machine sur une distance assez importante, vous devez toujours vider le bac de ramassage avant de faire rouler la machine. (voir § 9.5)
• Vous pouvez faire rouler la machine vers l'avant, mais il est préférible de la tirer derrière vous.
• Si vous doivent franchir un seuil ou une dénivelée à la machine (si la différence de hauteur est inférieure au rayon de la roue), tirez la machine uniformément. Soyez toujours circ Aspect

afin d'éviter d'endommager le chassis de la machine. Si le seul est plus haut qu'un demi-diamètre de roue, vous allez devoir soulever la machine.

Mise en garde :

La machine pèse plus de 40 kg. Maintenez la machine le plus proche possible de votre corps et soulevez-la en utilisant les muscles des jambes. (Pliez les genoux et soulevez le dos droit.) Ne surestimez pas votre force physique. Le seul fait deSoulever une charge trop importante, de la déplacer de quelques centimétres pour la relâcher aussitôt, peut engendrer une lésion du dos. Il est recommendé de vous faire aider lorsque la charge vous semble importante.

• Si vous doivent franchir une déclivité, ne laissez jamais la machine en descendre sans la contrôle. Cela peut deformer le chassis de la machine ou l'endommager.
• N'utilisez jamais la machine pour transporter des objets ou des personnes.
• Choisissez votre trajet à bon escient afin de rencontres un minimum d'obstacles. Optez pour un chemin plat et non accidenté.
• Ne déplacez ou placez jamais la machine sur un sous-sol ne pouvant pas porter le poids de la machine et de la personne. (Pour information : considérrez que la machine présente un poids net d'environ 45 kg.)

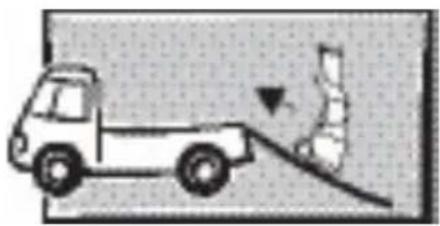

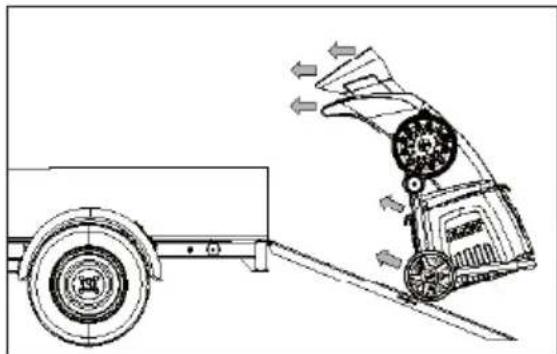

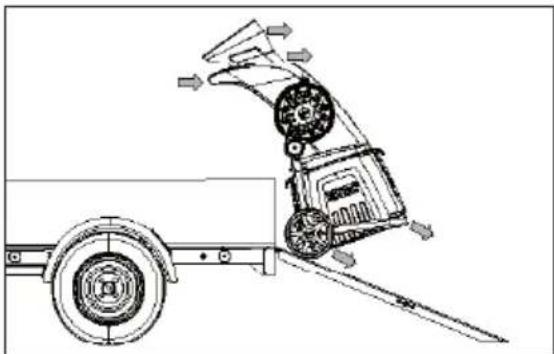

• Pour charger la machine dans une camionnette ou sur une remorque, utilisez des rampes de chargement antidérapantes d'une largeur chacune d'au moins 250 mm. Ecartez ces dernières d'environ 200 mm.
  Veillez a ce que les rampes soient bien attachées au vehicule ou à la remorque.
  Veillez à laisser une zone de dégagement suffisante derrière les rampes (4 m).
  Assurez-vous que le frein de stationnement du vehicule est serre.
• La pente ne peut enaucun cas dépasser les 15^

• Lorsque vous chargez la machine, agissez avec prudence et circonspection pour éviter que la machine ne bascule et ne provoque un accident.

• Pour monter une pente, tirez le broyeur derrière vous.

• Pour descendre une pente, poussez la machine devant vous.

Le degré maximum de pente latorale autorisé du broyeur est de 10^

• Pendant le trajet, la machine doit être arrimée solidement au vehicule. Utilisez le chassis tubulaire pour fixer les cordes.

• Tenez compte du haut centre de gravité de la machine lors de l'arrimage de celle-ci dans la camionnette ou sur une remorque. Évitez le basculement du broyeur lorsque vous prenez un virage.

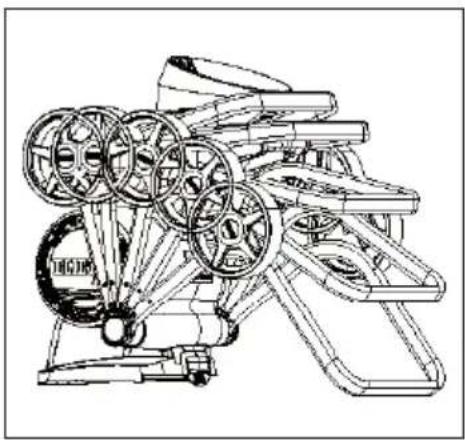

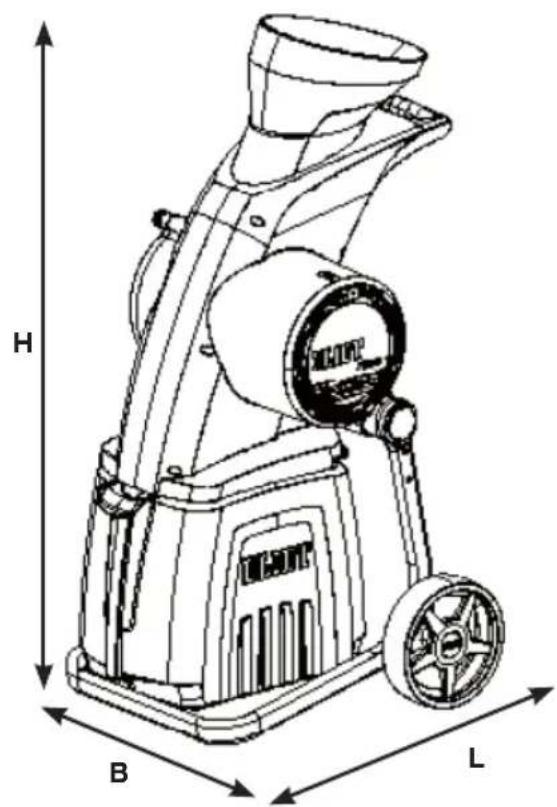

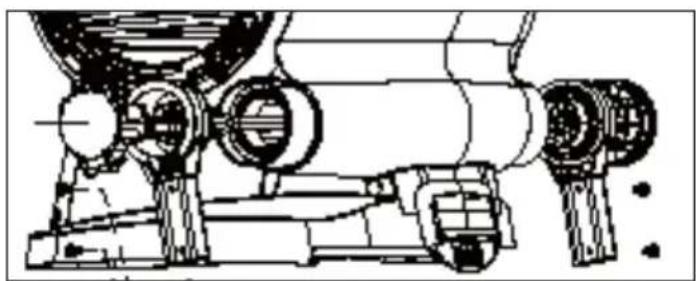

Pour le transport, vous pouvez replier la machine en position de rangement. (voir annexe 1)

• Lorsque vous mettez la machine en position de transport, vous devez toujours placer une protection sous la carrosserie pour éviter de l'endommager. (faites surtout attention au loquet coulissant du bac de ramassage.

Veillez a ne pas surcharger le vehicule. Le broyeur presente un poids net d'environ 45 kg.

• Il est également possible de transporter le broyeur dans le coffre d'une voiture. Dans ce cas, la machine doit également être bien arrimée pour ne pas l'endommager en freinant ou en prénant un virage.

Attention:

N'essayez jamais de soulever seul la machine (capacité de levage max. par personne = 30% de son propre poids corporel.) Maintenez la machine le plus pres possible de votre corps et souvevez-la en utilisant les muscles des jambes. (Pliez les genoux et souvevez le dos droit.)

11. Entretien

11.1 Généralités

ELIET conseille de rentrer une fois par an votre machine chez votre revendeur pour un grand entretien. (Retrouvez votre distributeur ELIET le plus proche de chez vous sur www.eliet.eu.) Notre distributeur Eliet est toujours là pour procéder à l'entretien de votre machine et vous conseiller. Il dispose également des pieces de rechange originales et des lubrifiants commandés. Son personnel peut à tout moment faire appel aux conseils et au service du helpdesk ELIET et vous offrir ainsi un service après-vente irréprochable.

Attention:

Pour les réparations, utilisez uniquement les pieces de rechange d'origine signées ELIET. Ces éléments ont été fabriqués selon les mêmes critères de qualité que les pieces originales. Vous pouvez toujours consulter la liste des pieces de rechange d'origine et leur numéro de referencia sur www.eliet.eu

Tout entretien doit avoir lieu dans un local spécialément prevu a cet effet. Ce local doit etre :

• Spacieux
• Exempt de poussière
• Facilitation accessible
  Bienrangé
  Bien éclairé
• A l'abri des va-et-vient

Le respect de ces critères doit permettre de proceder à l'entretien dans des conditions optimales.

Mise en garde : Toute négligence lors d'un entretien risque de compromètre ultérieurement la sécurité de l'opérateur. Les dommages ou dommages consécu-tifs découulant d'un défaut d'entretien ou d'un entretien mal effectué ne sont pas couverts par la garantie. Confiez l'entretien à des techniciens experimentés et familiarisés avec la machine.

Attention:

Tout travail d'entretien implique que le moteur soit coupé. Débranchez également le cable de rallonge de l'alimentation.

Attention :

Tout entretien implique le port de gants de protection, voire de lunettes de protection. Celles-ci sont fournies avec la machine.

11.2 Schémas d'entretien

11.2.1 Entretien particulier

A Entretien spécial des lames

Une fois montés sur l'arbre porte-lames, les lames "tombent définitivement en place" au bout d'un temps de rodage. Pendant cette période, les boulons peuvent se desserrer. À la longue, les lames pouraient se detacher et venir se bloquer entre les disques à lame. Cela pourrait entraîner unerupture defatigueirréparableau niveaude l'arbre porte-lames.Vousavez l'obligationd'éviter ce type de problème en prévoyant un entretien supplémentaire après la brève période de rodage.

QUAND :

Au cours des 5 premières heures d'utilisation qui suivent la mise en service de la machine.

Au cours des 5 premières heures qui suivent la mise en fonctionnement des lames.

Au cours des 5 premières heures qui suivent le remplacement des lames.

QUOI: Vérifiez le couple de serrage des 36 boulonnages des lames et reisserrez-les s'ils en ont besoin (couple de serrage : 10 Nm).

Attention :

Utilisez une clé dynamométrique calibrée.

Mise en garde :

Oimettre cet entretien spécial peut entraîner le détachment des lames pendant le travail. Cela endommagerait sérieusement votre machine et pourrait entraîner des léasons corporelles permanentes, voir la mort, pour l'utilisateur ou les personnes représentes. Tout dommage et dommage consécutif suite à cette néligence n'est pas garantie.

CONSEIL : Pour procéder rapidement et efficacement à cette opération, il est conseillé de démonter l'arbre porte-lames. Voir annexe 3 : démontage de l'arbre porte-lames.

11.2.2 Calendrier d'entretien périodique

Attention:

Avant chaque entretien, coupez le moteur et retirez le cable de rallonge de la machine. Portez des vêtements ajustats.

A. Entretien quotidien

Nettoyer la machine (S 11.3).
- Nettoyer le circuit de refroidissement (§ 11.3).
- Inspector les lames et affuter-les le cas échéant (voir § 11.4.2).
- Contrôler la présence d'une usure anormale ou de fissures sur la machine
- Vérifier qu'aucun boulon n'est gripped (lames, roues, paliers, moteur,...).

B. Entretien au bout de 10 heures

• Entretien quotidien (voir § 11.2.2.A).
• Affutage des lames (voir § 11.4.2)
  Lubrification du palier (voir 11.4.4

C. Entretien au bout de 50 heures

• Si nécessaire, effectuer I"entretien au bout de 10 heures"(voir 11.2.2.B).
• Retourner les Iames RESIST/6™ (voir § 11.4.3).
• Remplacer le palier (voir § 11.4.4)

D. Entretien au bout de 100 heures

• Si nécessaire, effectuer I"entretien au bout de 50 heures"(voir 11.2.2.C).
• Retourner les Iames RESIST/6™ (voir § 11.4.3.1).
• Remplacer le capot du hublot de la chambre de broyage (voir § 11.4.4).

11.3 Nettoyage de la machine

11.3.1 L'importance d'un bon nettoyage

ELIET recommende de nettoyer la machine après chaque utilisation. Il est recommandé de profiter de chaque nettoyage pour effectuer une inspection de la machine, ce qui permet de vérifier le bon état des pieces et de la machine. Cela vous permettra d'intervenir à temps et de prévenir des pannes. Vous allongerez en outre la durée de vie de votre machine.

Le défaut de nettoyage de la machine entraîne :

• Une usure prématurée
• Un risque accru d'incendie
• Une réduction du refroidissement du moteur
• Un risque accru de court-circuit
• Une diminution des performances
• Une usure des autocollants de sécurité
• Une détention tardive des fissures ou de l'usure

REMARQUE : Vous perdez le bénéfice de la garantie si vous négligez le nettoyage quotidien de la machine.

Mise en garde :

Une machine ne fonctionnant plus de façon optimale peutmettre en péril la sécurité de l'utilisateur.

Mise en garde :

Des morceaux de bois, des copeaux et de la poussière peuvent s'accumuler sous les carénages et s'enflammer par surchauffe. Eliminez ces accumulations à proximé de composants électriques ou du moteur. Nettoyez la machine à fond chaque jour.

Attention :

Portez des vêtements ajustats pour le nettoyage. Le port de gants doit être systématique.

Lors du nettoyage, vous devez passer en revue toute la machine et inspecter tous ses éléments. Assurez-vous que les pieces ne sont pas déformées, que les soudures ne serontient aucune fissure et que les pieces ne serontent pas un jeu trop important.

Les points importants sont :

• Soudures de l'arbre porte-lames
  Boulons pour fixation des lames
• Boulon de fixation de l'arbre porte-lames
• Etat du palier en nylon
• Etat du couvercle de la chambre de broyage
• Filetage de la molette du hublot de regard
• Protections contre les projections dans l'entonneir
• État du bac de ramassage
• État de la fiche

Si vous constatiez des problèmes, effectuez d'abord les travaux de réparation ou de remplacement qui s'imposent. Pour ce faire, rendez-vous chez votre distributeur/agree ELIET. (Retrovez votre distributeur ELIET le plus proche de chez vous sur www.eliet.eu.)

Le nettoyage de la machine va plus loin qu'un simple nettoyage de son enveloppe extérieure.
Voudece ouvrir tous les carenages pour nettoyer également les endroits cachés

Il convient principalement de veiller aux points suivants :

• La grille d'aspiration d'air de refroidissement du moteur doit toujours être propre. Veillez à ce qu'aucune des ouies de la grille ne soit bouchée. Si nécessaire, utilisez un aspirateur pour éliminer les particules qui se trouvent derrière la grille.
• Vérifiez les dépôts de fine poussière de bois dans le circuit d'air de refroidissement du moteur.
• Recherche d'eventuels dégats au cablage électrique visible, aux connexions electrométiques et aux composants de commutation.
• Les accumulations de saleté (copeaux, restes de bois, poussière, sable, feuilles collantes, ...) à l'intérieur de la machine doivent être éliminées. Utilisez une BrosseSouple ou un aspirateur pour éliminer cette saleté.

• Les déchets fibreux qui s'accumulent autour de l'arbre porte-lames doivent être éliminés pour qu'ils n'endommagent les joints de palier du moteur. Pour ouvrir et fermer la chamble de broyage, reportez-vous à l'annexe 2.

• Élimínez toutes les accumulations de saletés qui collent à l'intérieur de la chambre de broyage.

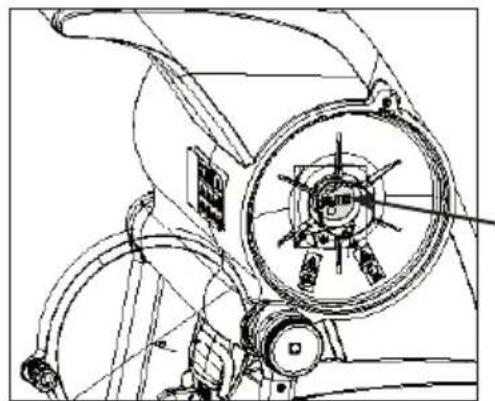

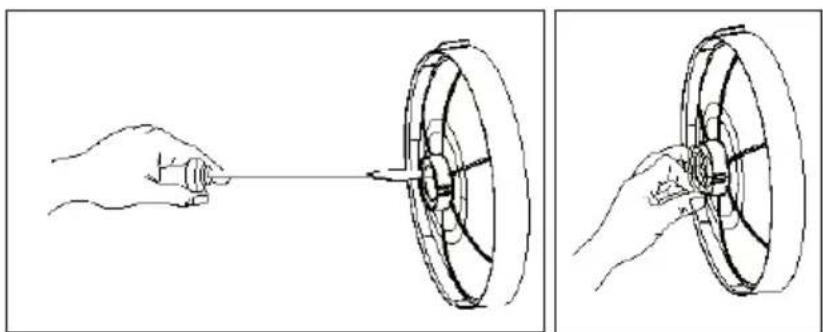

• Nettoyez le hublot de regard et lubrifiez légèrement le palier en nylon.
• Nettoyez le chassin à l'aide d'un chiffon sec. En particulier aux endroits où des autocollants représentant des remarques relatives à la sécurité ont été apposés. (N'utilisez pas de produits de nettoyage attaquant la peinture ou les autocollants.)
• Si les messages de sécurité d'un autocollant ne sont plus lisibles, remplacez-les. Des autocollants d'origine sont disponibles chez votre revendeur ELIET. (Vous en trouvez les numeros de reférence au § 7.1.)
• L'air comprime constitue une aide précieuse pour nettoyer très facilement un certain nombre d'éléments.

Attention:

L'air comprime peut endommager l'étanchéité à l'eau de certains composants électriques!

• Utiliser un aspirateur est une façon efficace d'éliminer la saleté aux endroits qui ne sont pas facilement accessibles.
• Il est strictement interdit de nettoyer la machine à la vapeur. Un broyeur avec moteur électricque ne doit jamais être nettoyé à l'eau. Il y a un risque aigu de court-circuit et d'électrocution.

Attention:

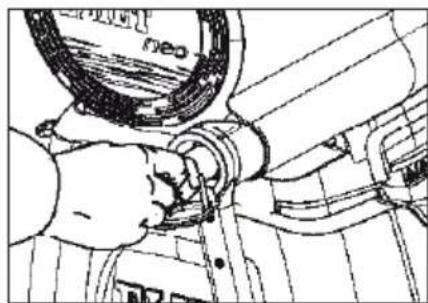

Avant de nettoyer la machine, il est impératif de couper le moteur et de débrancher le cable de rallonge de l'alimentation. Portez les vêtements adaptés pour nettoyer. Le port de gants doit être systématique.

Mise en garde :

Si vous doivent acceder un carter de protection avant des travaux d'entretien, vous doivent toutes le reposer correctement après l'entretien. Les carénages sont destinés à garantir toute sécurité.

11.4 Procedures d'entretien

11.4.1 Contrôle de routine des lames

Le rendement et la rapidité de broyage de la machine dépendent en grande partie de l'etat des lames. Vous pouvez améliorer votre comport de travail en prénant le temps de contrôle et évienttement d'affuter les lames avant chaque séance de travail.

LAMES AFFUTÉES = RENDEMENT MAXIMAL

• Pour chaque entretien, vous devezmettre la machine hors tension et débrancher le cable derallonge.

Mise en garde :

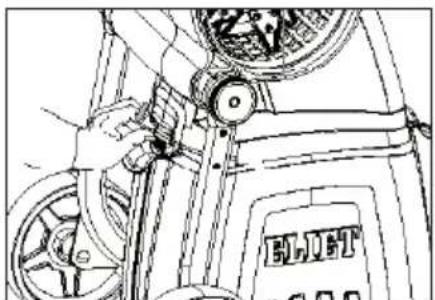

les lames continuant à tourner encore quelques secondes après que le moteur a été coupé.

Assurez-vous toujours que l'arbre porte-lames est immobilisé.

Attention :

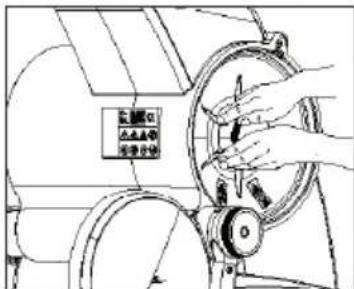

Portez toujours des gants : les lames peuvent etre très acérées.

①

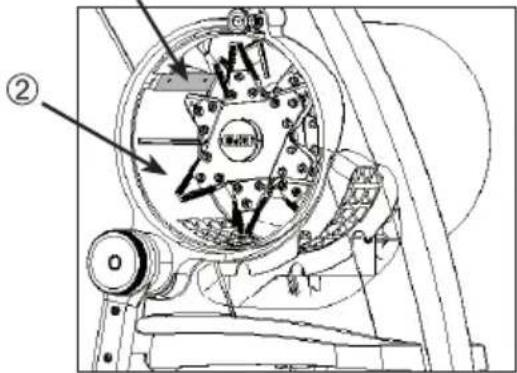

• Ouvrez la chambre de broyage (voir annexe 2)

À quoi faut-il faire attention?

Le broyage proprement dit des déchets verts dans le système de broyage ELIET se déroule en deux temps. Il y a un premier contact des lames avec les déchets verts lors du hachage à hauteur de l'enclume. Pendant ce découvert page primaire (1), le bois et les feuilles sont découvertes en copeaux de grande taille, grossiers et irréguliers. Ces gros copeaux sont alors envoyés dans la chambre de broyage où ils sont finement hachés en petits copeaux. Cette découverte secondaire (2) se poursuit jusqu'à ce que les copeaux soient suffisamment petits pour passer à travers les mailles du tamis de calibrage.

Chacun de ces deux découvertes exige des lames des caractéristiques propres pour une efficacité de broyage optimale :

A) Pour le découpage primaire, c'est sur tout la pointe des lames qui est importante. comme les lames servent ici à fendre, l'angle de coupe est déterminant parce que c'est lui qui forme le coin qui est enforcé dans le bois. L'angle de coupe du tranchant des lames sera de préférence de 30^ . Plus la zone d'attaque est tranchante, moins le bois résistera lors du fendage et moins l'impact du choc sur la machine sera important. Cela permet une réduction sensible des vibrations et du bruit. Cela menage également l'arbre porte-lames ainsi que les roulements. Pour maintainir un angle de coupe optimal, il convient d'affuter les lames à intervalles réguliers. (voir 11.4.2 Affutage des lames)

D'autre part, la forme de la pointe des lames est également de première importance pour le rendement et la vitesse de ce découvert primarye. L'angle de la pointe de la lamedéterminne la façon dont le bois est entrainé vers l'intérieur de la chambre de broyage. Les lames doivent être returnées ou replacées si cette pointe s'est arrondie sous l'effet de l'usure. (Voir 11.4.3.2 Retournement et remplacement des lames.)

B Lors de la découverte secondaire, le but poursuivi est d'éjecter le plus vite possible les copeaux de la chambre de broyage. Ils doivent donc être rapidement réduits de manière à être suffisamment petits pour passer à travers les mailles du tamis de calibrage. Les copeaux doivent donc devenir plus petits à chaque contact avec le tranchant d'une lame. Plus l'arête active est acérée, plus le broyage sera donc efficace. Il est donc essentiel d'affuter régulièrement le tranchant des lames.

La denture du tranchant permet d'augmenter le pouvoir coupant des lames et au tranchant de rester plus longtemps affuté. Lors de l'entretien, il est donc essentiel de ne jamais affuter les dents des lames. (voir 11.4.2 Affutage des lames)

Le positionnement des lames sur l'arbre porte-lames a fait

l'objet d'un besoin judicieux pour permettre un cisaillement alterné lors de la découpe primaire et un trajet correct des copeaux dans la chambre de broyage lors de la découpe secondaire. Il faut donc aussi toujours veiller à conserver la configuration d'origine lors du retournement ou du remplacement des lames. (Voir § 11.4.3.2, où les règles sont expliquées.)

Un (ré)affutage effectué à bon escient et à temps prolongé la tenue et la durée d'utilisation des lames. (ELIET recommende d'affuter les lames au moins toutes les 10 heures d'utilisation).

Avertissements préalables

• Portez toujours des lunettes de protection et des protections auditives lorsque vous aiguisez des lames. Le port de gants est également obligatoire lors de n'importe quel travail d'entretien.

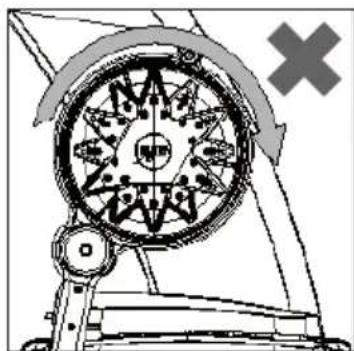

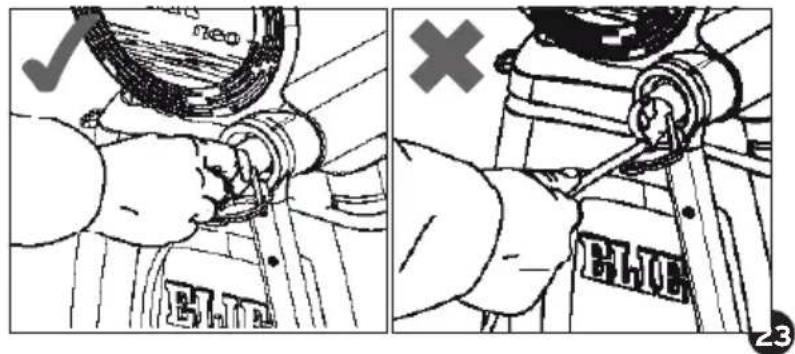

• Ne faites JAMAIS tourner l'arbre porte-lames en agrippant directement les lames. Prenez la partie de l'arbre porte-lames faisant saillie pour returner ce dernier.
• Chaque lame possède deux tranchants (lame réversible). Cela signifie que, lorsque vous procédez à l'affutage, vous doivent combre du fait que l'autre tranchant de la lame peut encore être très coupant.
• Pour votre sécurité, retirez le cable de ballonge de la machine.

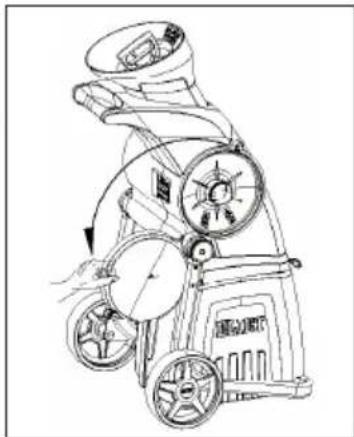

  Ouvrez la chambre de brovage (voir annexe 2).

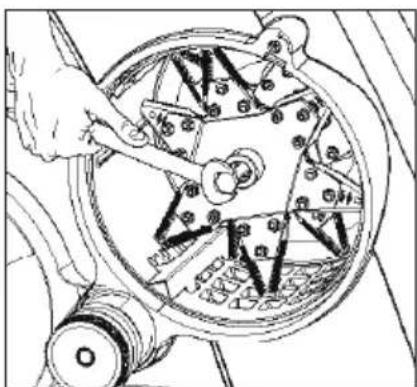

  L'arbre porte-lames est déposé de la machine pour affüter les lames (voir annexe 3).

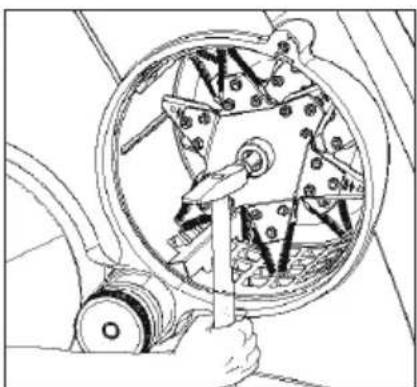

• Par souci de sécurité, l'arbre porte-lames sera solidement arrimé (p.ex. dans un étau). On l'empêchera ainsi de pivoter, de tourner ou de tomber accidentellement lors de l'entretien, ce qui pourrait blesser quelqu'un.

Pour information :

Les lames peuvent etre affuétées sans devoir etre demontées. Vous pouze effectuer pour ce travail une petite meuleuse a renvoi d'angle munie d'un disque approprié pour le métal.

Attention:

Des ébavures chauffées à blanc sont projetées lors du meulage des lames. Ces dernières peuvent provoquer un incendie. Tenez-en compte lorsque vous choisissez l'endetroit où vous allez travailler. N'affutéz jamais les lames à proximité de carburant ou de produits inflammables. Prévoyez un extincteur à portée de main.

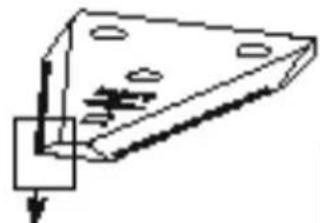

Chaque lame presente deux faces :

• La face avant de la lame présente deux tranchants biseautés. (Av)
• Sur la face arrête, le profil de la denture de la zone de coupe est clairment visible. (Ar)

(Av)

(Ar)

Comme décrit au § 11.4.1 Contrôle des lames, un tranchant affuté et un angle de coupe correct sont essentiels pour un broyage efficace. Les lames doivent être affuées correctement pour que ces deux caractéristiques soient réunies.

• Quand les lames s'emoussent, leur tranchant acéré s'use et prend la forme d'une cannelure plus large. (1)
• En meulant un peu de métal du tranchant, vous éliminez cette large cannelure et en refaites un tranchant affuté. (2)
• Pour ce faire, passez le disque le long de l'arête biseautée.
• Remarque: L'affutage régulier des lames diminue la surface de métal que vous aurez à affuter afin d'obtenir à nouveau un tranchant coupant. L'opération d'affutage sera alors très courte et offrir à chaque fois un tranchant parfait. (ELIET recommande d'affuter les lames toutes les 10 heures d'utilisation.)
• Évitez de meuler trop longtemps au même endroit. Vous évitez réz ainsi une décoloration locale des lames, qui indiquérait une surchauffe et une modification de la structure du matériel (et de sa durée) à cet endroit.
• Il est essentiel de ne pas modifier l'angle de coupe existant lors de l'affutage. (3: lame mal affutée)
• A défaut de respecter l'angle de coupe en meulant un angle émoussé (4) ou un angle de coupe interrompu (5), les lames seront freinées en tranchant le bois et la machine perdra de sa puissance. Un angle de coupe trop aigu (6,7)aura un tranchant affaibli, ce qui réduira considérablement la tenue des lames.

(4) (5) (6) (7)

• N'affutéz jamais l'arrière de la lame. Sur les lames RESIST/®, le profilé se trouve à l'arrière. Si vous affutéz la denture, la lame perd une grande partie de son pouvoir coupant.
• C'est la pointe des lames qui est la plus sollicitee lors du broyage. Il faut donc limiter l'affutage au strict nécessaire pour éviter son affaiblissement.
• À chaque affutage, un peu de matériel ou est retire, ce qui réduit l'arête active. Il est possible d'affuter le tranchant jusqu'à la moitié de la largeur de la pointe de la lame. Si vous dépassez cette limite, vous allez hypothéquer la tenue du tranchant non utilisé. À ce stade, il est recommendé de returner les lames (voir § 11.4.3 Retournement et remplacement des lames du broyeur).

• Une pointe de lame arrondie signifie moins d'efficacité lors du broyage. Continuer l'affutage n'a alorsaucun sens. Il est alors grand temps de returner ou de remplacer les lames. (voir 11.4.3 Retournement et remplacement des lames du broyeur).
• Àprous avoir affuté les lames, replacez l'arbre porte-lames dans la machine. (Voir annexe 3.)

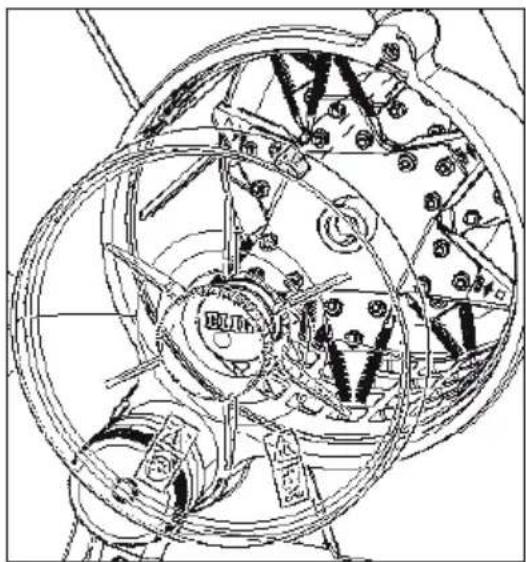

• Àpres avoir procédé à l'affutage, refermez prudèment la chambre de broyage. (Voir annexe 2.)

11.4.3 Retournement et remplacement des lames du broyeur

Si les lames sont régulièrement affuées, Eliet garantit une tenue de plus de 50 heures de service par arête de coupe. Dès qu'un tranchant est usé, chaque lame peut être returnée. Son nouveau tranchant peut à son tour être utilisé pendant 50 heures. Lorsque les deux arêtes de coupe sont usées, la lame concernée doit être remplaçaée.

Attention:

Toutes les garanties applicables seront nulles et sans effet en présence de dégats et de dommages consécutifs à un mauvais entretien des lames. Si nécessaire, consultez votre distributeur/agree ELIET pour des conseils.

11.4.3.1 Marche à suivre pour returner les lames

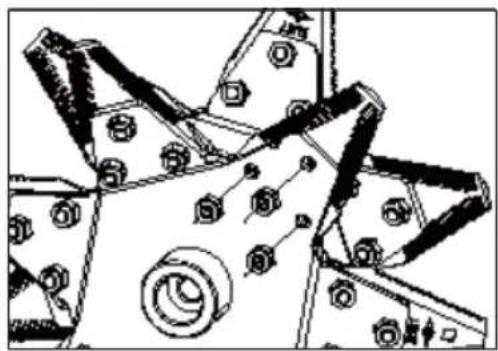

Mise en garde :

Le port de gants est nécessaire, étant donné que les lames sont très coupantes!

Mise en garde :

les lames continuant à tourner encore quelques secondes après que le moteur a été coupé. Assurez-vous toujours que l'arbre porte-lames est immobilisé.

Ouvrez la chambre de broyage (voir annexe 2).
- L'arbre porte-lames est déposé de la machine pour affüter les lames (voir annexe 3).
- Par souci de sécurité, l'arbre porte-lames sera solidement arrimé (p.ex. dans un étau). On l'empêchera ainsi de pivoter, de tourner ou de tomber accidentellement lors de l'entretien, ce qui pourrait blesser quelqu'un.
- Il convient de respecter certaines règles pour returner ou remplaçer les lames. Pour saisir la logique de ces

règles, examinons d'abord en détaill la composition d'un arbre porte-lames :

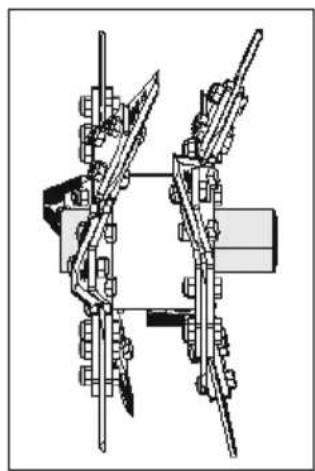

• Un arbre porte-lames de NEO se compose de deux disques à lames identiques complarent chacun 6 lames.

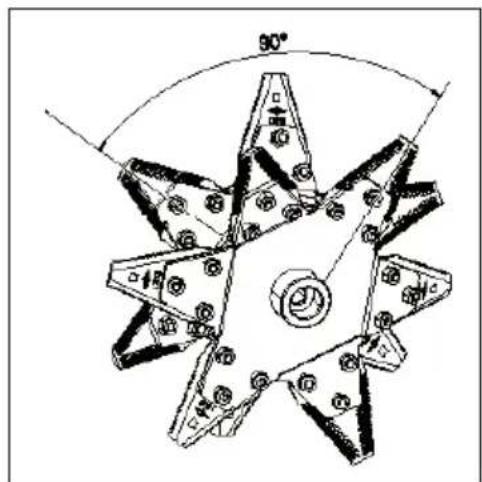

• Meme s'ils sont identiques, les deux disques à lames sont décalés de 90^ autour de l'axe central.
• Les deux disques à lames sont soudés sur l'axe central.
  Cet axe n'est pas place symétriquement par rapport au

volume des deux disques à lames:

• D'un côté on trouve une longue section d'axe faisant saillie et

perceed'un grand alésage destiné à s'emmancher sur l'arbre moteur: nous appellerons désormais ce côté le côté moteur (M) de l'arbre portelames.

• De l'autre côté, nous trouvons une courte section d'axe faisant saillie. À son extrémité se trouve un logement cylindrique pourvu d'un petit trou (10 mm de diamètre) en son centre et filtré (M10). Pour plus de commodité, nous appellerons désormais ce côté le côté fixation (O) de l'arbre porte-lames.

• Remarquons également que chaque lame dispose de deux tranchants.

Face avant (Av): le cote ou le tranchant biseauté est visible.

Dos (Ar): le cote ou le profil de dent est clairment visible.

(Av)
(Ar)

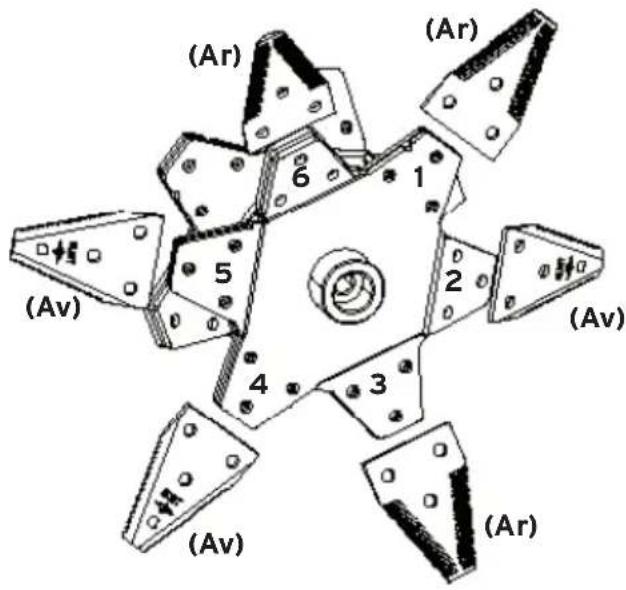

• On remarquera que l'orientation de chaque lame sur le disque à lames est différente. Il y a une certaine logique pour l'installation des lames. Pour respecter cette logique lors du-retournement des lames, nous vous conseillons de numéroter les positions des lames.

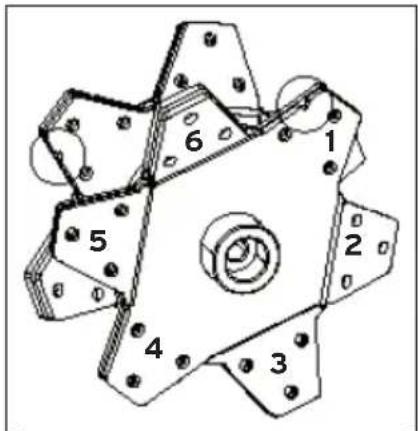

• Un disque à lames se voit doté de six positions. Vous allez donc numéroter les lames et leurs positions correspondantes de 1 à 6 à l'aide d'un feuitre.

• Commencez à numéroter dans le sens des aiguilles d'une montre (vu depuis le côte fixation), toujours à partir de la position de lame droite qui présente une incision.
• Répétez l'opération pour le deuxième disgue à lames.

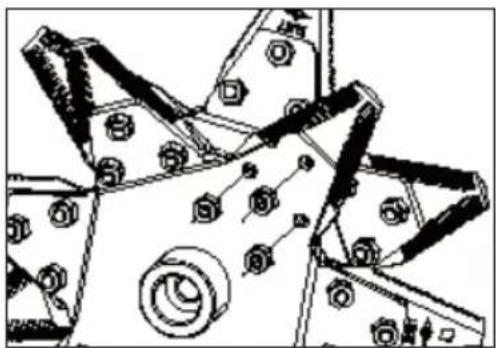

• Chaque lame est fixée à l'aide de trois boulons M6 Desserrez complètement les écrous de chaque lame et déposez les boulons.

Pour information :

Demontez, tournez et remontez les lames une par une de façon à ne pas vous tromper. Afin de ne rien oublier, il vaut mieux de proceder lame par lame.

CONSEIL: Il y a 36 boulonnages dans l'arbre porte-lames. Pour desserrer ces derniers rapidement, ELIET conseille l'utilisation d'un,GLquet pneumatique. Placez toujours une clé sur la tete du boulon et desserrez I'ecrou avec le cliqueut. (SW 10)

Attention:

Si vous desserrez des boulonnages de façon manuelle, utilisez toujours des clés à manche long pour éviter de vous blesser les mains. (SW 10)

• Remplacez immédiatement les boulons ou écrous endommages.

(Reférence boulon: BS 511 000 618 écrou: BS 502 000 600)

• Ne retirez pas les lames avec les mains, mais utilisez une pince-étau.

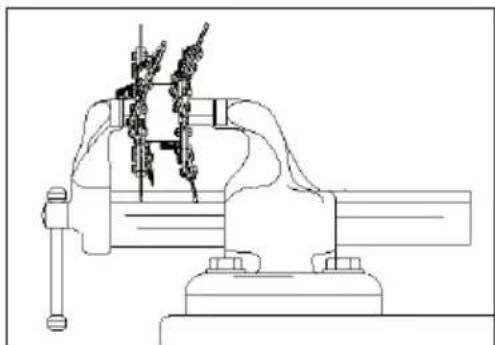

• Pour pouvoir desserrer facilement les lames, il est pratique d'enforcer une cale (un tournevis) entre les disques à lames.

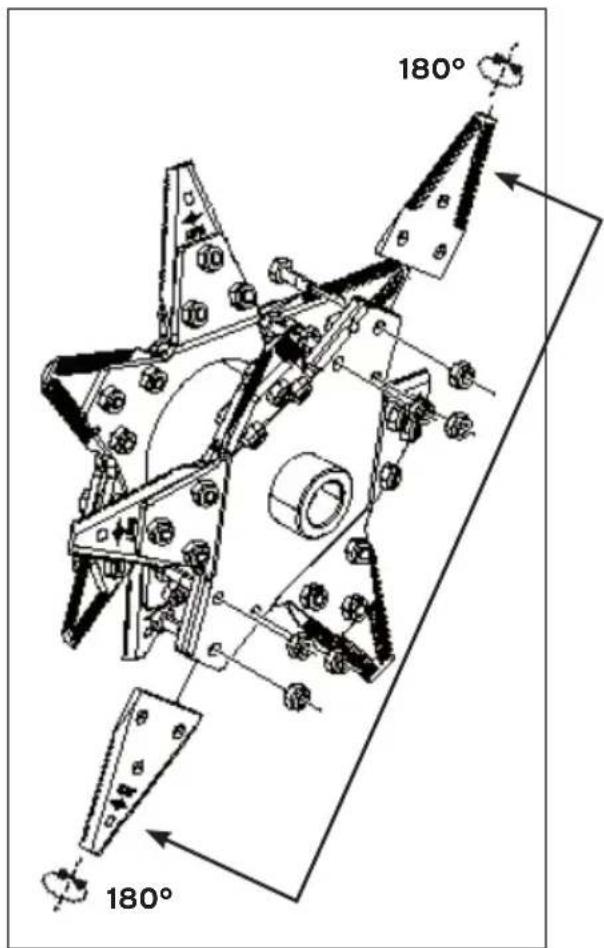

• La lame portant le nombre 1 est à présent tournée à 180^ et placée en position 4. La lame de la position 4 est tournée à 180^ et placée en position 1.

• La lame portant le nombre 2 est à présent tournée à 180^ et place en position 6. La lame de la position 6 est tournée à 180^ et place en position 2.

• La lame portant le numéro 3 est à présent tournée à 180^ et place en position 5. La lame de la position 5 est tournée à 180^ et place en position 3.

• Répétez la procédure pour le deuxième disque à lames.
  Veillez à replacer les boulons dans les portes-lames pour que les écrous se trouvent du côte fixation. Le sens de rotation des lames veille ainsi à les serrer pour qu'elles ne se détachent pas.

Attention :

Après avoir inversé les lames, n'omettez jamais de vérifier tous les serrages des boulons après les 5 premières heures de fonctionnement. Omettre cela peut entraîner de sérieuses blessures, voir même la mort. Les dégats matériels peuvent également être considérables.

11.4.3.2 Marche à suivre pour replacer les lames

Veuillez consultier votre distributeur ELIET pour l'acquisition d'un nouvel ensemble de lames en citant en reférence le numéro de reférence suivant: BU 401 100 102.

• Arrêtez la machine et retirez le cordon d'alimentation électrique de cette dernière.

Mise en garde :

les lames continuant à tourner encore quelques secondes après que le moteur a été coupé. Assurez-vous toujours que l'arbre porte-lames est immobilisé avant de déposer le couvercle de la chambre de broyage..

• Ouvrez la chambre de broyage (voir annexe 2).

Mise en garde :

Le port de gants est nécessaire, étant donné que les lames sont très coupantes!

L'arbre porte-lames est déposé de la machine pour remplaçer les lames (voir annexe 3).
- Par souci de sécurité, l'arbre porte-lames sera solidement arrimé (p.ex. dans un étau). On l'empêchera ainsi de pivoter, de tourner ou de tomber accidentellement lors de l'entretien, ce qui pourrait blesser quelqu'un.
- Le remplacement de lames usées implique seulement leur démontage et le remplacement par de nouvelles.

• Vous ne pouvez pas replacer les lames de manière arbitraire. Une certaine logique doit etre respectee.
  Pour éviter les erreurs, numérotez les positions de lame sur le disque à lames de 1 à 6. Commencez par la plaque droite de lame qui présente une incision, et continuez dans le sens des aiguilles d'une montre.
• Placez les nouvelles lames comme indiqué sur la figure ci-après. Faites attention au placement des côtés Av et Ar.

• Avant de passer à l'introduction de la nouvelle lame entre les disques à lames, enlevez d'abord les salissures qui se sont accumulées entre les deux moitiés du disque.

CONSEIL : Pour ce faire, prenez un couteau de peintre et de l'air comprime.

• Lorsque vous remplacez une lame, il y a également lieu de remplacer d'office les boulons et les écrous qui le fixent. (Ils sont livrés en même temps que la commande d'un ensemble de Iames.)
  Veillez à replacer les boulons dans les porte-lames pour que les écrous se trouvent du côté fixation. Le sens de rotation des lames veille ainsi à les serrer pour qu'elles ne se détachent pas.

Attention:

Un mauvais montage des lames peut provoquer le bris de la machine ou l'endommager. Mais les opérateurs et personnes représentes courent également des risques.

• Repetez à partir la même procédure pour le deuxième disque à lames.

• Vérifiez si les lames sont correctement montées : Appliquez la règle suivante :

• toutes les lames (2 par disque) places de biais sur le disque à lames et dirigees vers la paroi de la chambre de broyage doivent toujours avoir le dos (Ar) tourné vers cette paroi.

• les lames (2 par disque) placees de biais et dirigees vers le disque à lames le plus proche doivent toujours avoir le dos (Ar) tourné vers l'autre disque à lames.

• les lames placees droites (2 par disque) doivent etre disposées en quinconce ve gauche et vers la droite.

• Lorsque vous remontez les lames, n'omettez pas de serrer énergiquement les boulons. (Lisez en annexe le diagramme représentant les couples de serrage.)

• Vu le nombre important de boulons de fixation, il est vivement recommandé de vérifier tous les serrages des boulons avant de remettre en place le tamis. Apportez à l'aide d'un seul une marque sur l'écrou pour indiquer qu'ils ont tous été serrés.
• À la première année de travail consécutive à un changement de lames, laissez aux nouvelles lames le temps de se stabiliser. Cela signifie que les boulons perdent de leur serrage, ce qui a pour conséquence le léger détachement de certaines lames entre les plaques. ÀpRES les 5 premières heures de fonctionnement, vous devrez donc desserrer les boulons des lames. (Couple : 10 Nm)

Attention:

Après avoir remplaced les lames, n'omettez jamais de vérifier tous les serrages des boulons après les 5 premières heures de fonctionnement. Ne pas respecter cette obligation pourrait avoir de sérieuses conséquences pour l'opérateur et la machine.

11.4.4 Lubrification ou remplacement du palier en nylon

Pour diminuer le niveau de bruit pendant le broyage, le moteur a eté suspendu sur 8 silent blocs. Ces silent blocs permettent d'absorber les vibrations causées par le broyage des déchets verts afin qu'elles ne se transmettent pas à la carrosserie de la machine.

L'élasticité de ces silent blocs permet le mouvement du moteur et donc de l'arbre porte-la

mes. Toutefois, pour limiter cette liberté de mouvement et éviter que les lames touchent les bords de la chambre de broyage, l'arbre porte-lames est maintainu en place par un palier flottant en nylon monté dans le couvercle du hublot.

À vide, l'arbre porte-lames n'entre pas en contact avec le palier. Il y a un petit entrefer entre les deux. Lors de l'introduction de branches épaisses, l'arbre porte-lames peut brievement frottier contre le palier en raison de la pression exercée. Pour éviter le frottement et l'échauffement de ce palier, il est nécessaire de le lubrifier régulièrement.

• Eliminez d'abord l'ancien lubrifiant et les petites accumulations de saleté du palier. Utilisez de l'huile dégrippante à base de MoS, pour dissoudre le lubrifiant usé.

• Examinez l'etat du palier en nylon. Si vous constatiez que ce dernier est fortement usé ( >1mm ), procédez au remplacement du palier.

• Appliquez du lubrifiant frais. (Vous pouvez utiliser une simpleGRAisse lubrifiante adhérente).Le palier s'use progressivelypendant sonutilisation,ce qui peut provoquer l' apparition d'un jeu deplus en plus important entre lepalier et I'arbre porte-lames.Le palier doit'être remplace lors

que cette usure dépasse localement 1 mm. Le négliger peut avoir des conséquences dommageables : pression accrue sur l'arbre moteur, pression accrue sur les paliers, risque d'endommagement de la chambe de broyage. Comment remplacer le palier:

• Le palier est maintainu dans le logement du couvercle du hublot par deux crochets. Pour éviter qu'il tourne, deux encoches sont prévues dans le hublot pour accueillir deux petites broches rectangulaires.

• Avec un tournevis plat, repoussez une des broches vers l'arrière. En même temps, poussez avec un autre object pointu sur la broche rectangulaire correspondante pour que le palier se souilve du logement.

• Vous pouze à présent déposer facilement le palier en nylon.
• Vous pouvez ensuite en commander un nouveau chez vous revendeur/agréé ELIET sous le nombre de référence : BR 930 010 060.
• Si un des petits crochets situés dans le couvercle du hublot est cassé, vous doivent lever remplaçer. Vous pouvez commander le couvercle du hublot sous le nombre de referencia : BR 930 010 050.
• Une fois le palier en nylon remplace, appliquez un peu de graisse lubrifiante.
• Nettoyz l'extrémité de l'arbre porte-lames avant de remettre le couvercle du hublot en place.
  Pour refermer la chambre de brovage, reportez-vous à l'annexe 2.

11.4.5 Remplacement de la vis de fixation du hublot de regard

Il est possible de regarder ce qui se passé dans la chambre de broyage. Un hublot de regard à deux parties est prévu pour protégger l'utilisateur. Il se compose du couvercle de la chambre de broyage et du hublot de regard.

Le couvercle de la chambre de broyage

s'adapte parfaitement à la chambre de broya-ge et est maintainu en place par le hublot de regard qui pivote devant lui.

Le hublot de regard, quant à lui, est maintainu en place par un boulon synthétique.

Ce boulon synthétique est très important car il remplit une fonction de sécurité. Pour empecher l'ouverture de la chambre de broyage quand la machine fonctionne, ce boulon enclença un coupe-circuit lorsqu'il est entie

rement tourné. Dès que le boulon est desserré, le coupe-circuit coupe l'alimentation électrique et arrêté la machine.

Le serrage errone du boulon synthétique peut endomma-ger le filetage du boulon. Le boulon ne peut alors plus etre serré ou ne peut plus etre mis sous tension lors du serrage. Il doit dans ce cas etre remplace:

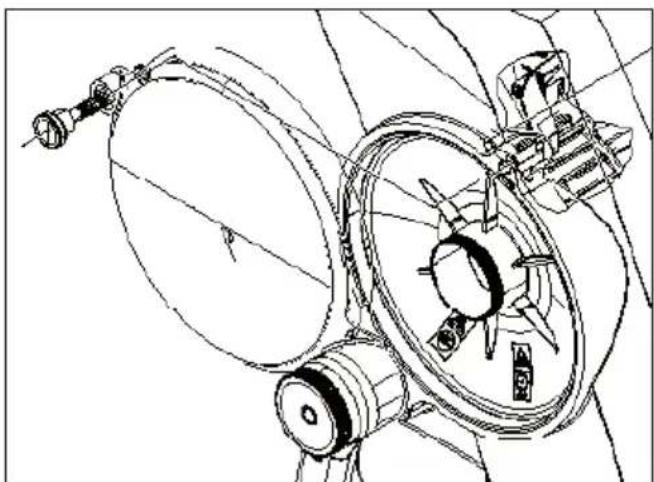

• Le bouton à visser resté fixé sur le hublot de regard par un clin et est toujours repoussé vers l'arrière par un ressort.
• Insérez deux tournevis en guise de cale entre le clip et le hublot. Faites sauter le clip de sa position et dévissez-le.

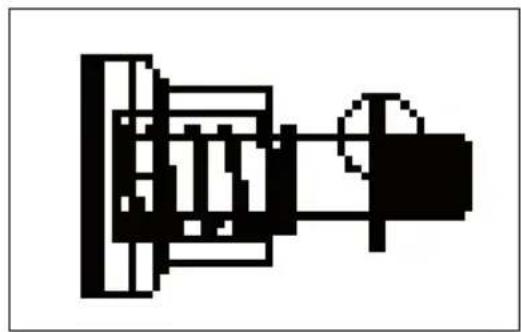

• Faites attention à ne pas perdre le ressort quand vous déposez le boulon. (En cas de perte, commandez-le sous BV 902 030 010.)
  Commandez aupres de votredistributeur agree ELIET le boulon sous la reference BR 930 010 200 et le clip sous BD 010 000 100.

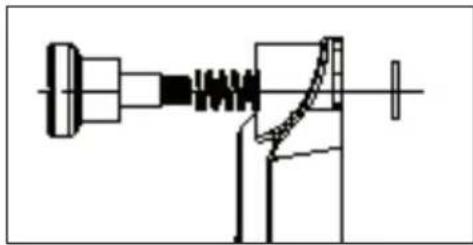

• Replacez le boulon dans le trou prévu du hublot. Replacez le ressort comme indiqué sur le dessin cidesus.

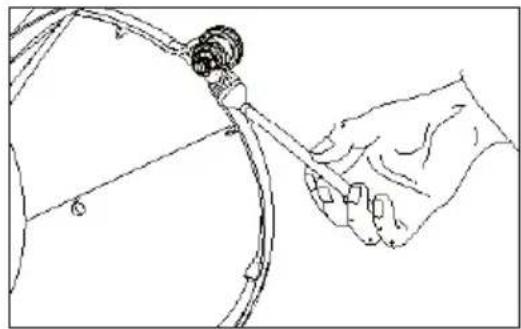

• Vissez à présent le clip à ressort à fond sur la tige filetée. Attention : les levres du clip doivent être orientées vers l'extrémité du boulon.
• Lorsque vous arriverez au bout de la tige fillette, enforcez le clip sur la partie cylindrique du manche jusqu'à la petite butée.

• Àprous le montage du nouveau boulon, il faut appli-quer un peu de lubrifiant sur l'extrémité du filetage du boulon pour pouvoir serrer complètement ce dernier.
• Contrôlez le bon fonctionnement du coupe-circuit avant de remettre la machine en fonction.

12. Rangement de la machine

Préparation au rangement

• Nettoyez la machine (voir § 11.3 Nettoyage de la machine).
• Effectuez l'entretien au bout de 10 heures (voir § 11.2.2.B. Entretien au bout de 10 heures de fonctionnement).

Caracteristiques de I'endetroit ou la machine est rangée

• Rangez la machine à l'intérieur à un endroit sec, à l'abri de la pluie.
• La température du lieu de stockage doit se situer entre 5 et 40^ .
• Placez la machine hors de portée des enfants.
• Débranche toujours la machine du réseau d'alimentation pendant le stockage.
• Ne placez jamais la machine à proximé directe d'une source de chaleur ou d'une flamme neue (respectez une distance d'au moins 2 m).

Rangement

Le NEO a ete concu pour permettre une utilisation optimale de I'espace derangement.Replier le chassis permit de reduire la hauteur de la machine de moiti et d'en reduire I'encombrement (voir annexe 1).
- Une fois repliee, la machine peut meme etre rangee sur une etagere.
- Elle peut aussi être suspendue au mur: vous pouvez pour ce faire commander auprès de votre distributeur/agree ELIET un crochet de suspension optionnel (sous le numero de referencia MA 001 001 033).

• Pour suspendre la machine, vous doivent la replier dans sa configuration la plus compacte (voir annexe 1)
  Assurez-vous que la molette de la charnière est bien serrée avant de suspendre la machine.
• La machine pèse plus de 40 kg. Vous doivent de préférence être à deux pour la soulever et l'accrocher par le chassin tubulaire au crochet mural NEO.

Attention :

N'essayez jamais de soulever seul la machine (capacité de levage max. par personne = 30 % de son propre poids corporel.)

Mise en garde :

La machine pèse plus de 40 kg. Maintenez la machine le plus proche possible de votre corps et soulevez-la en utilisant les muscles des jambes. (Pliez les genoux et soulevez le dos droit.) Ne surestimez pas votre force physique. Le seul fait de soulever une charge trop importante, de la déplacer de quelques centimétres pour la relâcher aussiôt, peut engendrer une léSION du dos. Il est recommandé de vous faire aider lorsque la charge vous semble importante.

13. Fiche technique

	NEO	2	NEO	NEO3
Moteur 230 V / 1~ / 50Hz 230 V / 1~ / 50Hz 400 V / 3~ / 50Hz
Puisance W/CV DIN 2500 W / 3,5 3000 W / 4 3500 W / 4,8
Courant nominal en (A) 10 13 7
Frein-moteur oui oui oui
Capacité de broyage	Max. Ø 30 mm Max. Ø 35 mm		Max. Ø 35 mm
Vitesse de coupe(mouvements de broyage / min)		36000		36000
Rendement(brouettes de déchets/heure)			8		10
Arbre porte-lames	Deux disques avec au total 12 lames
Lames	12 lames ELIET RESISTTM
Technologie de broyage	Principe de la hache breveté par ELIET
Largeur de broyage	130 mm	130 mm		130 mm
Transmission(Rotor)	Directe	Directe		Directe
Ouverture d'alimentation	trèfle (4 x 45 mm)	Ø 200 mm		Ø 200 mm
Hauteur d'alimentation	1140 mm	1390 mm		1390 mm
Sécurité d'alimentation	Bavettes antiprojectionsen forme de nasse	Bavettes antiprojections
antiprojections
Bac de ramassage	50 L 50 L	50 L
Durabilité	Protection thermique moteur
Dimensions de travail (LxIxH)	700 x 600 x 1230 mm	800 x 600 x 1470 mm		800 x 600 x 1470 mm
Dimensions de rangement(LxIxH)	700 x 600 x 750 mm	800 x 600 x 1100 mm		800 x 600 x 1100 mm
Réduction acoustique	Suspension moteur à amortissement de vibrations (AVCTM)
Niveau de puissance acoustique Lw(A)Garanti dB(A)				94 dB(A)
Poids	40 kg	43 kg		43 kg
Roues	250 x 65 mm (Alu/EVA)	250 x 65 mm (Alu/EVA)		250 x 65 mm (Alu/EVA)
Accessoires	tisonnier	-		-

B1 Repli de la machine en position de rangement

La machine a eté concue avec un chassis repliable qui permet de la ranger sans encombrer ou de la transporter dans le coffre d'une voiture. Les dimensions de la machine pour ces applications peuvent etre fortement réduites :

NEO: dimensions normals: L x I x H: 700 mm x 600 mm x 1230 mm dimensions de rangement: L x I x H: 700 mm x 600 mm x 750 mm
NEO² & NEO³: dimensions normals: L x I x H: 800 mm x 600 mm x 1470 mm dimensions de rangement: L x I x H: 800 mm x 600 mm x 1100 mm

Le chassin de la machine est articulé et se replie facilement par rapport à la carrosserie. L'extrémité du chassin tubulaire est munie des charnières synthétiques qui se replient dans la carrosserie.

Ces charnières synthétiques disposent d'une denture extérieure, tandis que les pivots situés dans la carrosserie représentent une denture interieure. Pour verrouiller la machine en position, ces deux dentures sont solidement engrenées l'une dans l'autre au moyen d'une molette située sur le côte droit de la machine.

Par souci de sécurité, il n'y a que deux positions ou les dentures s'engrenent parfaitement l'une dans l'autre, ce qui ne permet que deux configurations :

1. Configuration de travail

Dans ce cas, les roues et le chassin tubulaire reposent sur le sol. La carrosserie (partie supérieure) de la machine est droite dans le prolongement du chassin tubulaire. Des repères sont prévus sur la carrosserie et sur les charnières. En configuration de travail, ces repères se retrouvent dans le prolongement l'un de l'autre.

Attention:

Il s'agit de la seule configuration dans laquelle la machine peut etre utiliser pour broyer.

2. Configurations de rangement

Il est possible de ranger la machine avec un encombrement réduit de deux manières différentes :

a) La Procedure de rangement la plus compacte (verrouillable)

La procédure de repli est plus complexe, mais permet d'obtenir un encombrement minimum. Cette configuration est ideale pour transporter la machine ou l'accrocher au mur. Ici, la carrosserie repose sur le sol tandis que le chassin tubulaire et ses roues sont enroulés autour de l'articulation et enserrent la carrosserie.

b) la procédure de rangement rapide

Il s'agit d'une Procedure rapide et simple qui permet de donner sa forme la plus compacte à la machine. Cette configuration est indiquée pour remisser la machine sous une table ou une étagère. Dans ce cas, les roues restent au sol et la carroserie de la machine pivote vers l'avant jusqu'à ce que l'entonnoir repose au sol. L'utilisateur peutCHOISIR LA CONFIGURATION DE RANGEMENT CORRECTE EN fonction de I'application.

3. Marche à suivre :

Attention:

Avant de replier la machine, vous doivent couper le moteur et débrancher le cable de rallonge de l'alimentation.

Mise en garde :

La machine pèse plus de 40 kg. Lorsque vous desserrez la charnière, la partie supérieure de la machine est instable par rapport à l'empattement. Soyezès lors prudent et maintenez-la toutes. Si la machine tombe, sa carrosserie pourrait être endommagée. Ces dommages ne sont pas couverts par la garantie.

• Tirez le loquet coulissant vers le haut et extrayez le bac de ramassage de la machine.

• Placez la machine dans une piece où vous avez suffisamment de place (6m^2) .

• Tournez la molette de la charnière dans le sens contraire des aiguilles d'une montre pour le desserrer. Des-serrez-la jusqu'à ce que vous voyagez apparaitre un jeu de 1 mm entre la molette.

Lorsque you desserrez l'articulation, you'vez maintainir la machine par la poignee pour qu'elle ne tombe pas.

a) Plier la machine en position de rangement la plus compacte

• Pour amener la machine en position de rangement compacte (a), placez-vous lateralement devant la machine, jambes légèrement écartées. Placez un pied contre l'avant du chassis pour que ce dernier ne puisse avancerpendant la manipulation.

• Agrippez la machine d'une main par la poignée et de l'autre sous l'avant de la machine.

Attention:

Lors du mouvement suivant, vous devez pouvoir retenir le poids de la machine. Cette dernière pèse plus de 40 kg. Si vous estimez que vous ne pourrez retenir ce poids, faites-vous aider et effectuez ce mouvement de manière synchronisée avec une autre personne.

Levez et déplacez à prisent la partie supérieure de la machine d'environ un demi-metre vers l'avant, jusqu'à ce que le chassin s pivote par-dessus la traverse avant que vous retenez du pied.

• Amenez ensuite la partie supérieure de la

machine au sol jusqu'à ce qu'elle repose à plat du côte ouvert.

Attention:

Dans cette position, la machine repose partiellement sur le loquet coulissant du bac de ramassage. Vous ne devez des lors pas déplacer la machine sur ce côté afin d'éviter de casser le loquet ou ses guides. Ces dommages ne sont pas couverts par la garantie. Pour déplacer la machine, soulevez-la toujours par le chassis.

Placez-la sur un support couple pour la ranger (carton, chiffon, polystyrene, ...).

• Pour remonter la machine en position de travail, vous dévez à nouveau desserrer la molette (dans le sens contraire des aiguilles d'une montre).

Rabattez le chassis vers l'arriere jusqu'à ce que la traversse avant repose au sol.

• Placez-vous derrière la machine et placez le pied sur cette traverser avant.

• Saisissez à présent la poignée d'une main et tirez la partie supérieure de la machine vers vous en faisant un pas en a

• La machine va pivoter autour de la traverse avant jusqu'à ce que les roues viennent se poser au sol.

• Soyez toujours sur vos gardes et retenez la partie supérieure de la machine pour lui éviter de basculer vers l'avant.

• Faites à présent basculer la partie supérieure jusqu'à ce que les deux repères situés sur la carrosserie et sur la charnière se situant dans le prolongement l'un de l'autre.

• Maintenez la machine dans cette position et serrez la molette dans le sens des aiguilles d'une montre.

b) Plier la machine en position de rangement rapide

• Pour ce faire, placez-vous également latéralement à côte de la machine et placez votre pied sur la traversine inférieure du chassin.
• Desserrez la molette (en tournant dans le sens contraire des aiguilles d'une montre) jusqu'à ce qu'un écartement d'environ 1 mm apparaisse. Veillez à ce que la partie supérieure de la machine ne bascule pas.
• Saisissez la machine par la poignée et faites pivoter la partie supérieure de la machine vers l'avant autour de son point d'articulation.
• Faites basculer la machine vers le bas jusqu'à ce que l'entonnoir repose au sol (NEO² et NEO³) ou contre le chassinis tubulaire (NEO).
• Serrez légèrement la molette (dans le sens des aiguilles d'une montre), mais sans que la denture s'engrène complètement dans la charnière.
• Pour replacer la machine en position droite, il suffit de desserrer à nouveau la molette (dans le sens contraire des aiguilles d'une montre).
• Prenez place derrière la machine et place le pied contre une des roues.
• Saisissez la poignée et tirez la partie supérieure de la machine vers vous pour qu'elle pivote autour de la charnière et se redresse.
• Faites à présent basculer la partie supérieure jusqu'à ce que les deux repères situés sur la carrosserie et sur la charnière se situant dans le prolongement l'un de l'autre.
• Maintenez la machine dans cette position et serrez la molette dans le sens des aiguilles d'une montre.

B2 Ouverture et fermeture de la chambre de broyage

A. Ouverture de la chambre de broyage

Attention :

Avant d'ouvrir la chambre de broyage, vous devez couper le moteur et débrancher le cable de rallonge.

OUVERTURE DU HUBLOT DE REGARD = MOTEUR COUPE

Mise en garde :

Il existe un risque de contact avec les lames très affuhtées pendant et après l'ouverture de la chambre de broyage. Il est impératif de tousjours porter des gants lors de cet entretien.

• Desserrez entièrement la molette jusqu'à ce qu'elle saute automatiquement en arrêté.
• Ouvrez le hublot de regard jusqu'à ce qu'il repose contre la carrosserie.

Attention:

Evitez de heures le hublot de regard ouvert lors de l'entretien. Vous risqueriez d'en casser l'articulation.

Assurez-vous que le filetage de la molette est intact. Remplacez-la si nécessaire. (Voir § 11.4.6) (Nombre de referencia BR 930 010 200)
- Faites à présent coulibser le cylindre central du couvercle de la chambre de broyage vers l'arrière en lui imprimant un mouvement de va-et-vient s'il est légarement grippé.
- Une fois le couvercle déposé, assurez-vous qu'il n'est pas endommagé. Remplacez-le si nécessaire. (Numéro de commande BR 930 010 050)
- Vérifiez également si le palier en nylon n'est pas trop usé. Remplacez-le si nécessaire. (Voir § 11.4.4) (Numéro de commande BR 930 010 060.)
- Nettoyez le couvercle de la chambre de broyage.
- Éliminez la saleté (poussières et restes de bois) qui s'est agglomerée à l'intérieur de la gaine extérieure du couvercle.
- Nettoyez également le côte extérieur du bord de la chambre de broyage (sur lequel le couvercle est inséré).

B. Fermetre de la chambre de broyage

Il est impératif d'être très attentif à la bonne fermeture de la chambre de broyage. Le couvercle de la chambre de broyage et le hublot de regard constituent une double protection pour l'opérateur et les personnes représentes. Un montage erroné peut constituer un risque de blessures graves.

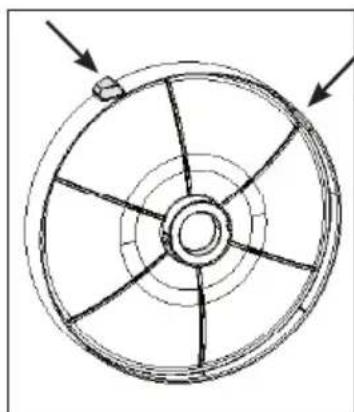

• La gaine extérieure du couvercle de la chambre de broyage presente deux protubérances. Ces deux cames ne permettent qu'un seul positionnement lors de la repose du couvercle sur la,chambre de broyage.

• Placez la gaine du couvercle progressivement sur le bord extérieur de la chambre de broyage.
  Assurez-vous que la cale du bord extérieur du couvercle soit place dans la rainure de la carrosserie.
• Appuyez fortement mais de manière uniforme sur la gaine extérieure du couvercle jusqu'à ce qu'il épouse parfaitement tout le pourtour de la chambre de broyage. Le couvercle ne peut pas dépasser de la carrosserie.

Attention:

Si vous oubliez de remonter le couvercle de la chambre de broyage, le système de sécurité empêchera le redémarrage de la machine. Si c'est malgré tout le cas, arrêtez immidiatement la machine et prenez contact avec votre revendeur/agréé ELIET.

• Fermez le hublot. Si le couvercle coince, vous devez mieux l'enforcer dans son logement.

Attention :

De courtes nervues sont prévues à l'intérieur du hublot de regard. Elles empêchent le couvercle de sortir de la chambre de broyage. Le hublot de regard doit être remplace par mesure de précaution lorsque plusieurs de ces nervues sont cassées (consultez pour ce faire votre revendeur/agréé ELIET) (numéro de referencia BR 930 010 070).

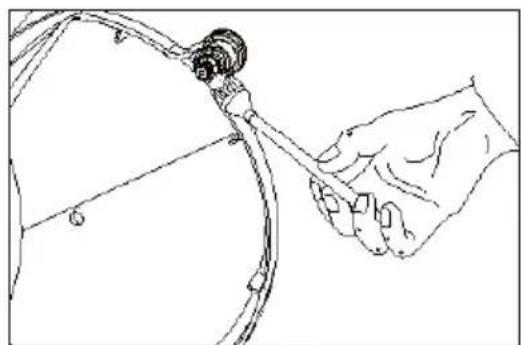

Lorsque le hublot de regard arriv e en bute, serrez la molette pour le freiner.
- Appliquez un peu de lubrifiant sur la tige filetée synthétique.
- En amorçant le filetage synthétique, veillez à ce qu'il coïncide bien avec le filetage dans le raccord métallique de la carrosserie pour ne pas l'endommager lors du serrage.
- Si vous remarquez que le serrage est difficile, arrêtez et vérifiez d'abord l'état du filetage. Si nécessaire, remplacez la molette. (Voir § 11.4.6.)
- Vous pouvez à présent redémarrer la machine en toute sécurité.

• Pour démonter l'arbre porte-lames, vous devez toujours arrêté la machine et débrancher le cable de rallonge.

Attention:

Vous entrez en contact avec les lames lors de cet entretien. Ces dernières peuvent être très acérées, et il existe un réel risque de blessures aux mains. Portez des gants de qualité.

• Ouvrez la chambre de broyage (voir annexe 2).

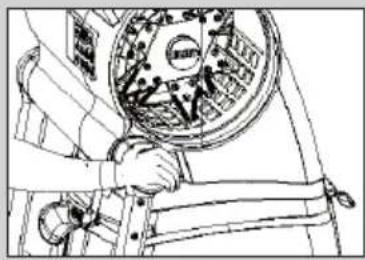

• Pour pouvoir desserrer le boulon de serrage (M8) de l'arbre porte-lames, vous doivent pouvoirbloquer de maniere sure ce dernier. Un outil (réf. MA 001 001 034 ) a été livré avec la machine pour cette opération.

• Cet outil est une plaquette en forme de V munie de quatre pattes. Vous devez introduire cette plaquette par son côte court à hauteur des deux premières rangiées de trough dans le tamis de calibrage sous la chambre de broyage (entre les pointes des lames, jusqu'à ce que vous vous touchiez le fond de la,chambre de broyage).

• Enforcez à présent la plaquette vers le bas de sorte que les pattes s'enfoncent dans 4 des trous restants des deux premières rangiées du tamis de calibrage.

• Cet outil forme à présent un obstacle et empêche l'arbre portelames de tourner.

• Engagez à présent une clé de 13 mm (à cliquet manuel ou pneumatique) sur la tête de boulon central qui fixe l'arbre porte-lames sur l'arbre moteur. Desserrez ce boulon dans le sens contraire des aiguilles d'une montre et déposez-le de l'arbre porte-lames.

• Vissez à présent un boulon M12 de 100 mm de longueur dans le trou central de l'arbre portelames (dans le sens des aiguilles d'une montre, SW19), jusqu'à ce qu'il touche l'arbre moteur.

• En serrer plus fort le boulon, vous allez extraire le manchon de serrage conique de l'arbre porte-lames de l'arbre moteur. Dès qu'il y a de la tension sur le boulon, frappez légèrement de manière axiale sur la tête du boulon avec un marteau. L'impact peut être suffisant pour détacher le manchon de serrage. Si ce n'est pas le cas, repétez la procédure jusqu'à ce que l'arbre porte-lames se détache.
• Quand il n'y a plus de force de fixation, l'arbre porte-lames peut etre extrait de I'arbre moteur. Pour manipuler I'arbre porte-lames, ne saisissez pas I'arbre par les lames mais par les extrimités de I'arbre.
• Lorsque vous desserrez un arbre porte-lames dans un etau pour l'entretenir, veillez à ne jamais endommager ou bosseler les extrémités de l'arbre. Cela pourrait provoquer par la suite des problèmes pour le montage de l'arbre porte-lames sur l'arbre moteur.
• Une fois l'arbre porte-lames déposé, profitez de l'occasion pour inspector et nettoyer l'arbre moteur. Si de la rouille s'est formée, vous pouvez l'éliminer avec du papier émeri fin.
• Reposez l'arbre porte-lames dans la machine et engagez-le le plus loin possible sur l'arbre moteur. Frappez delicatement avec un maillet en plastique.
• Appliquez un peu de lubrifiant sur le boulon de serrage (M8) et revissez ce dernier dans l'alé-sage central de l'arbre moteur (dans le sens des aiguilles d'une montre).
• Avec un clique, serrez fermement le boulon jusqu'à un couple de serrage de 25 Nm.
• Retirez à présent l'outil métallique de la chambre de broyage et refermez cette dernière (voir annexe 2).

Attention:

Après la première utilisation de la machine, vous devez vous assurer que le boulon de serrage de l'arbre porte-lames est toujours parfaitement serré. Faute de quoi, l'arbre porte-lames pourrait venir frottier contre l'arbre moteur et entraîner une grave usure.

Le NEO³ est équipé d'un moteur triphasé. Pour raccorder la machine au réseau triphasé 380 V, une fiche normalisée (16A) est prévue sur le côte gauche de la machine.

La fiche maje rouge CE possede 5 broches: L1, L2, L3, N, PE.

Le cable de rallonge peut etre branché sur cette fiche. Ce dernier peut a son tour etre branché sur la source electrique de l'habitation. Le sens de rotation de la machine peut s'inverser en fonction du cablage des lignes (tant du cable de rallonge que du raccordement au secteur).

Comment le contrôle et le modifier?

• ÀpRESvoirbranchéle cable derallonge,lancezle moteur etverifiez siliarbrestope-couteauxtourndans labonnedirection.Parlehublot de visite,regardezsi l'arbre portecouteauxtourne danslesenscontrairedesaiguillesd'une montre.Sic'estlecas,vousneveezrienfaire.

• Si au contraire l'arbre porte-couteaux tourne dans le sens des aiguilles d'une montre, vous pouvez en changer la direction en inversant tout simplement deux phases.

• Pour ce faire, débranche le cable de rallonge de la machine.
• La prise de la machine est équipée d'un dispositif d'inversion de phases. Vous remarquez que les deux broches du bas sont montées sur un disque blanc.
• Une courte encoche de 8 mm sépare les deux broches. Placez un tournevis plat dans le fond de l'encoche.
• Enforcez alors le tournevis jusqu'à ce que l'encoche s'enforce d'environ 2 mm. Faites simultanément pivoter le tournevis de 180^ (vers la droite ou la gauche). Le disque blanc va alors pivoter d'un demi-tour et les deux broches sont permuter.
• Retirez le tournevis de la fiche et branchez à nouveau le cable de rallonge.
• Redémarrez le moteur et assurez-vous que l'arbre porte-couteaux tourne dans le sens contraire des aiguilles d'une montre.

Vous doivent effectuer ce test chaque fois que vous changez de cable de rallonge ou d'alimentation secteur.

B5 Plan d'entretien périodique

Voici une liste des entretiens de routine qui doivent au minimum être réalisés pour que votre machine reste en bon état. Le cas échéant, ces entretiens doivent être complétés des réparations ou remplacement nécessaires après un bris ou une panne.

Entretien deroutine	Entretien au bout de 100 heures	Entretien au bout de 50 heures	Entretien au bout de 10 heures	Entretien quotidien
Nettoyage de la machine § 11.3 § 11.3 § 11.3 § 11.3
Inspection et affutage si nécessaire des lames § 11.4.1 § 11.4.1 § 11.4.1 § 11.4.1
Contrôle de la présence d'une usure anormale ou de fissures sur la machine § 11.3.2 § 11.3.2 § 11.3.2 § 11.3.2
Affutage des lames § 11.4.2
Lubrification les roulements § 11.4.4
Inversion des lames RESIST/6TM § 11.4.3.1
Remplacement du palier § 11.4.4
Remplacement des lames RESIST/6TM		§ 11.4.3.2
Remplacement du couvercle du hublot de la chambre de broyage § 11.4.4

Mise en garde :

Négliger cet entretien de routine peut entraîner un dysfonctionnement de la machine. Cela peut provoquer des dommages et faire courir des risques accrus aux utilisateurs ou aux tiers. ELIET EUROPE SA décline toute responsabilité pour les conséquences de toute négligence du propriétaire en matière d'entretien. Ce dernier risque en outre de perdre le bénéfice de la garantie dans ce cas de figure.

B6 List des couples

Tête de boulon sslon DIN 931, 912 éd.8.8 10.9		Filetage	Résistance
Filetage normal M4		3,0	4,4
	M5		5,9	8,7
	M6		10	15
	M8		25	36
	M10		49	72
	M12		85	125
	M14		135	200
	M16		210	310
	M18		300	430
	M20		425	610
	M22		580	820
		M24		730
	M27		1100	1550
	M30		1450	2100
Filetage fin		M8 x 1		27
		M10 x 1,25		52
		M12 x 1,5		89 130
		M14 x 1,5		145 215
		M16 x 1,5		225
		M18 x 1,5		340
		M20 x 1,5		475
		M22 x 1,5		630
		M24 x 2		800
		M27 x 2		1150
		M30 x 2		1650

(facteur de frottement = 0,14

Veuillez trouver ci-après une liste de dangers et de risques liés au rangement, au transport ou au fonctionnement du broyeur. Prenez note de ces dangers et évitez ces risques en respectant les consignes reprises dans la notice d'instructions. Sachez que l'utilisateur n'est pas le seul à courir des risques, mais que des tiers peuvent aussi y'être confrontés. Veillez à garder les tiers à distance.

• Blessure aux mains en mettant les mains dans l'ouverture d'alimentation.
• Blessure due à la projection de copeaux via l'ouverture d'alimentation en appuyant sur les écrans de protection contre la projection.
• Risque de blessure grave ou de mort du au détachment d'une partie de machine (couteau, boulons, ...) suite à un manque de contrôle et d'entretien.
• Risque de blessure du à la projection par l'entrée ou la sortie après l'introduction d'un corps étranger (pierre, métal, textile, plastique, ...)
• Blessure par projection de déchets côte évacuation sur une machine en fonctionnement.
• Blessure ou coupure aux mains à la suite de l'ouverture de la chambre de broyage alors que l'arbre porte-lames ne s'est pas encore immobilisé
• Blessure ou coupure aux mains à la suite du démontage de l'arbre porte-lames.
  Blessure ou coupure aux mains à la suite de la chute d'un arbre porte-lames démontré.
• Strangulation due au happenment d'un vêtement ample dans la machine.
• Blessure due au basculement de la machine pendant le transport imprudent.
• Risque d'incendie à cause des copeaux et restes de bois qui obstruent les canaux d'air de refroidissement.
• Irritation des voies respiratoires ou problèmes pulmonaires à cause de l'inhalation des poussières produit.
• Trouble auditif causé par une protection insuffisante des oreilles pendant le travail.
• Contusion ou blessure lors de l'introduction à cause de la force exercée par les lames sur le bois.
  Contusion ou blessure a cause du kick-back du bois lors de l'introduction par I'entonnoir.
• Troubles du système nerveux ou affection rhumastismale à cause du broyage sans prendre des pauses.
• Douleurs articulaires résultat des vibrations provoqués par une alimentation continue en branches de gros calibre.
• Blessure due au contact avec les lames pendant le débouchage, l'entretien ou le nettoyage.
• Problèmes de dos après le levage irréfléchi de la machine.
  Risque de contusion ou de blessure lors d'un repli de la machine sans discernement.
• Blessure due à une chute lors du transport sur un sol ne pouvant pas porter le poids de la personne et de la machine.
• Risque d'électrocution par temps de pluie ou dans des circonstances déclaboussures sur la machine.

• Risque de court-circuit ou d'électrocution à cause de l'utilisation d'un cable de rallonge erroné ou endommagé, d'une mauvaise fiche, d'une mise à la terre défectueuse, d'une sécurité de réseau d'alimentation inadaptée.

• Risque d'électrocution par contact avec un cable endommagé à l'intérieur de la carrosserie de la machine.

Cette liste n'est pas exhaustive et ne sert qu'a titre d'information au bénéfice de la sécurité de l'utilisateur.

B8 Dépistage des problèmes :

Le moteur ne démarre pas :

L'arbre porte-lames est bloqué.
- Le couvercle de la chambre de broyage n'est pas monté.
- Le hublot de regard n'est pas fermé.
- Le bac de ramassage n'est (ou pas bien) en place.
- Le moteur a surchauffé.
- Le cable de rallonge est trop long.
- Le moteur n'est pas connecté au réseau d'alimentation.
- Le fusible coupe-circuit du réseau d'alimentation s'est déclenché.
- Le moteur présente une panne.
- Des composants électriques de la machine sont défectueux

Le moteur s'arrête pendant le travail :

• L'interrupteur d'arrêt a été enforcé par erreur.
• La fiche d'alimentation s'est détachée.
• Le rotor s'est bloqué sur le bois.
• La chambre de broyage est bouchée.
• Le bac de ramassage a glissé vers l'arrière
• Le moteur surchauffe et l'interrupteur de sécurité l'a coupé.
• Le fusible coupe-circuit du réseau d'alimentation s'est déclenché.
• Problème sur un moteur ou un composant électrique de la machine

Diminution de la puissance de broyage :

• Câble de rallonge trop long (une trop grande perte de puissance due à la résistance).
• Consommateur de courant supplémentaire sur le même réseau enleve la puissance.
  Lames émoussées
  Lames mal montées
• Obstruction de l'évacuation
• Bac de ramassage plein

Production de copeaux anormalement longs et fibreux :

• Les lames sont émoussés
• Les lames sont mal montées.
  L'introduction est trop rapide
• Le tamis n'est pas adapté au genre de déchets vegétaux
• Rupture ou déformation à l'arbre porte-lames

Fortes vibrations sur la machine :

• Un élément de la machine s'est détaché
• Bris d'un silent bloc
  L'arbre porte-lames presente un déséquilibre (contrôlez les lames).
  L'arbre porte-lames s'est detaché.
• Usure irrégulière des lames.
• Un des roulements du moteur est défectueux.

Le rotor ne veut pas tourner :

• Un morceau de bois a bloqué le rotor
  L'évacuation est bouchée

Niveau acoustique accru :

• Il y a un objet étranger dans la machine
• Un élément de la machine s'est détaché
  L'arbre porte-lames s'est detaché et s'est déplaced.

Machine: ELIET NEO

Numéro du modele: MA 001 011 911

MA 001 012 911

MA 001 011 912

MA 001 011 913

La presente machine a ete conue et construite conformement aux normes suivantes :

EN 13683 : Matériel de jardinage - Broyeurs/déchiqueteurs à moteur à combustion interne - Sécurité

Le constructeur de machines ELIET déclare avoir effectué une analyse des risques, attestant de la connaissance des risques et dangers de la machine. Dans cette connaissance, les mesures qui s'imposent ont été prises conformément à la directive 98/37/CEE afin d'assurer - dans le cadre d'une'utilisation conforme - la sécurité totale de l'utilisateur.

Pour déterminer le niveau acoustique pondéré et garantie conformément aux dispositions de la directive 2000/14/CE, annexe III, les consignes de mesure de la norme EN 13 683 ont ete appliquées.

Niveau acoustique mesure : 92,8 dB(A)

Niveau acoustique garanti : 94 dB(A)

Date:01/01/09

Signature

Frederic LIETAER

Administrateur délegué d'ELIET EUROPE SA

ELIET EUROPE SA

Diesveldstraat 2

B-8553 Otegem (Belgique)

Tel. [phone] - Fax [phone]

[e-mail] - www.eliet.eu

Cher client,

Nous vous remercions d'avoir fait l'acquisition d'un produit ELIET. Nous vous felicitons pour votrechioix de machine et nous ne doutons pas que cette derniere dépassera de loin vos attentes et au cours des années à venir. Chez ELIET, nous nous engageons à vous garantir le bon fonctionnement de nos produits. C'est pourquoi vous bénéficiaz de la garantie ELIET de 2 ans après l'achat.

Les procédures de conception et de fabrication des produits ELIET sont soumises à des directives strictes en matière de qualité. Ces dernières ont pour but de garantir la longévité et la sécurité permanente du produit. Pour ce faire, ELIET procédera à la réparation gratuite de tous les défauts ou anomalies pendant toute la période de rodage (période de garantie) pour autant que la méthode prescrite soit suivie.

Conditions de garantie

L'obligation de garantie d'ELIET sur les nouvelles machines est regie par les conditions suivantes.

I. Periode de garantie

La période de garantie prend effet à la date à laquelle le distributeur livre la machine au client (au plus dans une semaine qui suit l'acaht) et prend fin :

au bout de deux années d'utilisation privée.
- au bout de douze mois ou 100 heures d'utilisation en location.
au bout de douze mois ou 100 heures d'utilisation semi-professionnelle ou professionnelle.

Les clients souhaitant bénéficier de cette garantie doivent enregistrer le produit acheté auprès d'ELIET. Vous seront appelé à compléter la fiche d'enregistrement sur le site web: www.eliet.eu. Si vous ne disposez pas de connexion Internet, merci de compléter la carte d'enregistrement ci-dessus et de la renvoyer à ELIET.

II. Quels sont les cas de figure exclus de la garantie ?

• Les pièces d'usure ne sont pas couvertes par les conditions de garantie : (p.ex. lames, roulements, courroies, chaînes, pignons, pneus, témoins, fusibles, etc.).
• Les défaillances s'avérant avoir été provoquées par une utilisation incorrecte, la négligence ou une facteur externe (chute, copeaux, corps étrangers, accident).
• La défaillance qui s'avère résultat d'un début d'entretien de la machine conformément au tableau d'entretien périodique préconisé.
• Une panne survenant après un entretien réalisé par une autre personne qu'un distributeur/agréé ELIET ou après l'utilisation de pieces détachées non d'origine ELIET.
• Une panne résultat de la modification non autorisé de la conception originale de la machine.

• Une défaillance résultat d'une'utilisation de la machine non conforme aux instructions spécifiées dans la présente notice.

• Lorsque la procédure de garantie prescrite n'a pas ete respectee ou lorsque la pereiode de garantie a expire.

• Pour tout problème de moteur, prenez contact avec un centre de SAV de la marque du moteur agréé par le constructeur de la machine.

III.Procedure

• Etape 1: Le jour même de l'achat, le client procédera à l'enregistrement de son achat en complétant la fiche d'enregistrement disponible sur www.eliet.eu. Au moment de l'achat, le client complétera également la fiche d'enregistrement annexe. Le premier volet du formulaire doit être renvoyé à ELIET dans le mois. Le client en conserveva tous les autres volets ainsi que la facture d'achat jusqu'à l'expiration de la garantie.
• Étape 2 : Lorsqu'une panne se produit, le client devra la faire contrôle par son distributeur/agréé ELIET. Si ce dernier estime qu'il s'agit d'un défaut de fabrication, il peut faire jouer la garantie aux conditions spécifiées.
• Étape 3 : Toute demande d'intervention en garantie sera accompagnée d'un-formulaire de demande officiel dûment complété. Les distributeurs peuvent obtenir ces formulaires auprès d'ELIET ou d'un importateur/agent ELIET.
• Étape 4:Le distributeur commande les pieces détachées nécessaires à l'exécution de la réparation. Le distributeur faxe ensuite le bon de commande avec le formulaire de garantie complété et une copie de la carte d'enregistrement.
• Étape 5: Le formulaire de garantie doit être agrafé à la facture d'achat et envoyé à ELIET ou à l'importateur/agent ELIET.
• Étape 6: ELIET expédiera les pieces commandées au distributeur aux conditions de livraison et de paiement normales.
• Etape 7: Le S.A.V. d'ELIET examinera le composant défectueux avant d'accepter ou de rejoiter toute demande d'intervention en garantie. ELIET se réserves le droit de decide si le client s'est conformé aux conditions régissant la validité de cette période d'un ou deux ans de garantie. Les composants défectueux deviennent sur la propriété d'ELIET.
• Étape 8: Si la demande d'intervention en garantie est estimée fondée, ELIET créditera les pieces livrées en garantie. La main-d'oeuvre est toujours payante.

IV. En cas de dégats résultats du transport

• Toutes les marchandises sont réputées vendues depuis usine. Les risques liés au transport sont entièrement à la charge du client. ELIET conseilleès lors vivement au client d'examiner les marchandises au moment de la réception
• Les dommages constatés doivent être signalés sur le bordereau de livraison avant signature Veillez à ce que le chauffeur du transporter signe cette mention des dommages sur votre exemplaire.
• La compétie d'assurance déclinera toute responsabilité sans cette déclaration écrite signée sur le bordereau de livreaison..
• Des dommages-intérêts peuvent être exigés auprès du transporteur sur la base d'une copie du bordereau de livraison et d'une dette d'accompagnement détaillant votre réclamation.
• La machine doit être conservée dans son état d'origine jusqu'à son examen par l'assureur du transporteur.

REGISTRATIONCARD

ELIET CUSTOMER SERVICE

Pour profde tous levous sont atrant de regle la moins surcomptéez d'estrement auparte au Ségèstrat du Internet LCI

Renvoyez ce document au Service après-vente ELIET dans le mois suivant à la date d'achat.
