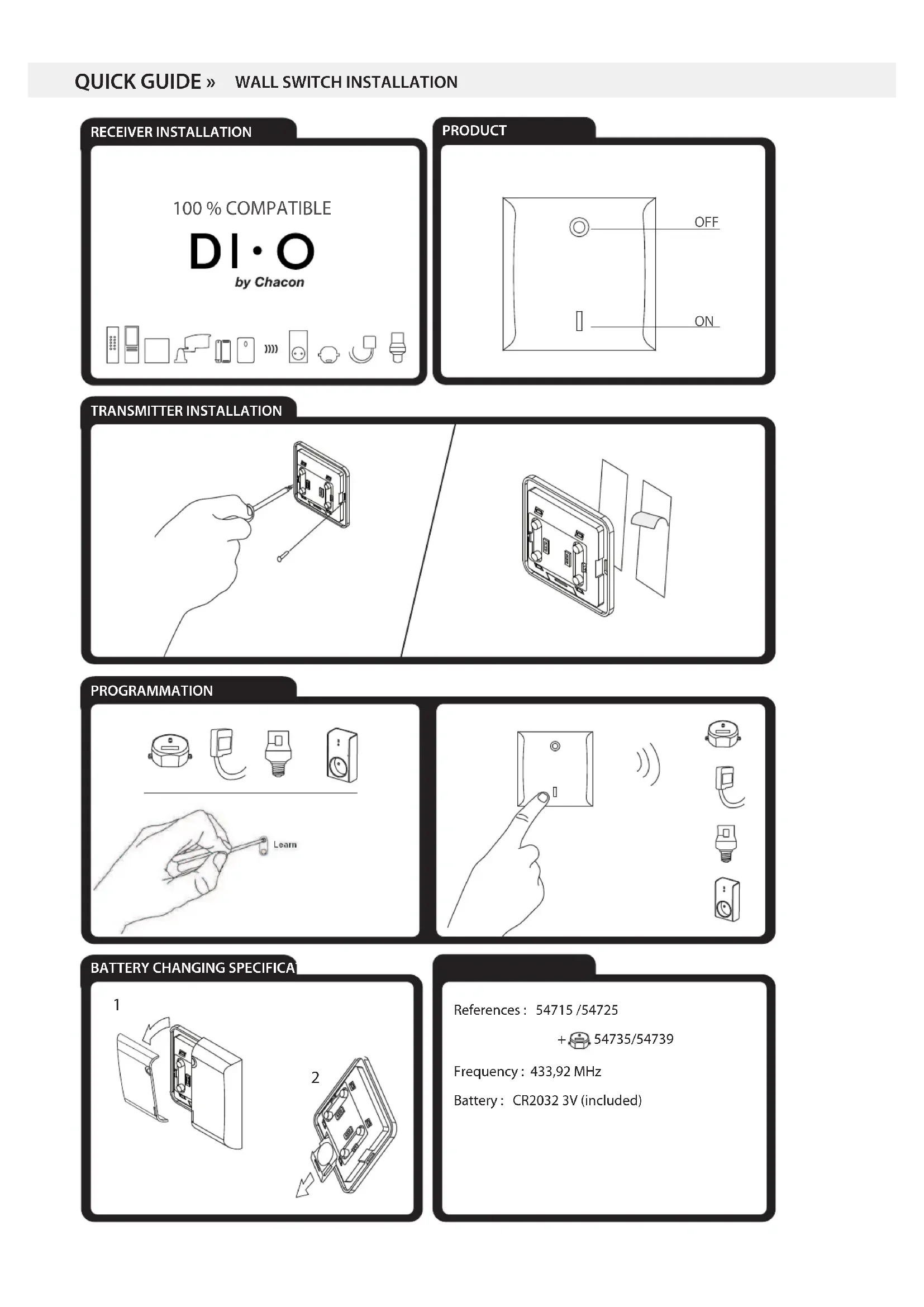

+ 54735/54739FR – Interrupteur sans fil & Module encastrable (54715, 54725, 54735, 54739, 54755, 54756) (54715, 54725, 54735, 54739, 54755, 54756) Installer le module (récepteur) : 1° Couper le courant. 2° Brancher les fils AC 220V aux bornes d’entrée (IN) aux extrémités du module, et les fils de la lampe aux bornes de sortie (OUT) au centre. 3° Rebrancher le courant, la led clignote. 4° Relier le module à l’émetteur (cf. Apprentissage du code) Installer l’interrupteur: 1° Fixer la base au mur. 2° Fixer le cadre à la base. 3° Fixer la plaquette au cadre (attention : respecter la position ‘UP’ ). Fonction Variateur (300W) : Appuyer deux fois sur le bouton ‘ON’ de l’interrupteur, la luminosité commence à varier, appuyer une nouvelle fois, la lampe s’éteint à la luminosité requise. Pour dimmer une nouvelle fois, recom- mencer la procédure. UNIQUEMENT AVEC LE MODULE DIMMER (300W-54756). Fonction ON/OFF : Appuyer sur le bouton‘ON’(‘OFF’) de l’émetteur pour allumer (éteindre) l’ (les) appareil(s). Apprentissage du code : 1° Brancher le module au courant. 2° Approcher l’émetteur du récepteur, appuyer une fois sur le bouton d’apprentissage (learning button) du récepteur. 3° La led du récepteur clignote lentement, appuyer sur le bouton ON de l’interrupteur. 4° La lampe branchée sur le récepteur clignote deux fois, le code est confirmé et la led cesse de clignoter. cer un code : 1° Appuyer une fois sur le bouton d’apprentissage du récepteur, la led clignote lentement. 2° Appuyer sur le bouton OFF de l’interrupteur. 3° Le c cé, la lampe clignote deux fois pour confirmer. 4° Suivre les étapes d’Apprentissage du code pour re-paramétrer. cer tous les codes : 1° Appuyer sur le bouton d’apprentissage durant 6 secondes, la led clignote continuellement. 2° Relâcher et appuyer une nouvelle fois sur le bouton. 3° La lampe connectée au récepteur clignote deux fois pour confirmer.
- TOUTE LA MEMOIRE PROGRAMMEE DU RECEPTEUR SERA EFFACEE. Le récepteur mémorise jusqu’à 6 appareils ou combinaisons : Le récepteur peut être programmé pour allumer un appareil à la fois de manière individuelle, ou allumer divers appareils mis en combinaison (jusqu’à 6 combi- naisons). Exemple: S’il y a 3 récepteurs (n°1 lampe de chevet ; n°2 lumière de nuit ; n°3 ventilateur). Les récepteurs 1, 2 et 3 peuvent être contrôlés individuellement par les boutons 1, 2 et 3 de la télécommande. Les récepteurs 1 et 3 peuvent être programmés avec le bouton 4 de la télécommande (pour allumer/ éteindre la lampe et le ventilateur en même temps). Les récepteurs 1, 2 et 3 peuvent également être programmés dans la fonction ‘groupe’ pour allumer/éteindre tous les appareils en même temps. Résolution de problèmes: Pas d’activation : Vérifier la polarité et/ou l’épuisement des piles. V érifier la programmation. Vérifier le fusible du module-récepteur. Important: Une distance minimale d’1m est requise entre deux récepteurs (module, prise et/ou socket). La portée entre récepteur et émetteur est de 50m, mais celle-ci peut être diminuée par l’épaisseur des murs ou un environnement sans fil existant. Attention! Ne pas utiliser dans un endroit humide. Débrancher le courant avant toute installation du module ou changement du fusible. NL – Draadloze schakelaar & Ingebouwde module De module installeren (ontvanger) : 1° Schakel de stroom uit. 2° Verbind de AC-draden van 220V aan de ingangsklemmen (IN) bij de uiteinden van de module en de draden van de lamp aan de uitgangsklemmen (OUT) in het midden. 3° Schakel de stroom weer in zodat de LED knippert. 4° Verbind de module met de zender (zie Code leren). De schakelaar installeren: 1° Bevestig het mechanisme aan de muur. 2° bevestig de kader aan het mechanisme. 3° Plaats de toets op de kader (opgelet: de ‘UP’ stand respecteren). Dimmer functie (300W) : Druk twee maal op de ‘ON’-knop van de schakelaar en de lamp zal beginnen dimmen. Druk nogmaals op de knop en de lamp gaat uit met de gewenste lichtsterkte. Om opnieuw te dimmen, de procedure herhalen.
