Type de produit	Interphone radio sans fil
Marque	Hager
Modèle	LCA01F
Catégorie	Interphone
Technologie de liaison	Radio multifréquence sécurisée (868-870 MHz, 25 mW max)
Portée en champ libre	Jusqu'à 400 mètres
Alimentation du coffret technique (LCB01F)	4 piles alcalines 1,5 V LR20 et/ou alimentation 12-24 V AC ou 12-30 V DC
Autonomie du coffret technique (sur piles)	3 ans (usage domestique typique)
Alimentation du combiné	Batterie lithium-ion rechargeable MTU01X (3,6 V, 200 mAh)
Autonomie du combiné hors base	15 jours (usage typique)
Nombre maximum de combinés par touche d'appel	4 combinés
Nombre maximum de combinés en communication inter-combinés	Jusqu'à 8 combinés (chaque combiné peut être lié à 7 autres)
Fonctions principales	Commande de gâche électrique, motorisation de portail, éclairage, porte de garage ; communication audio ; écoute des accès ; identification par badge ou code
Indice de protection (coffret et platine de rue)	IP54 / IK08
Indice de protection (poste intérieur)	IP31 / IK04
Température de fonctionnement (coffret/platine)	-20 °C à +70 °C
Température de fonctionnement (poste intérieur)	-5 °C à +55 °C
Nettoyage recommandé	Eau savonneuse avec un chiffon doux ; ne pas utiliser d'alcool ou d'acétone
Pièces détachées et accessoires	Batterie MTU01X (combiné), batterie 908-21X (coffret solaire), piles LR20 (coffret standard), bloc alimentation MHU01X, support mural LCH01X, clip ceinture LCH02X, etc.
Garantie constructeur	2 ans (sauf exceptions)

FOIRE AUX QUESTIONS - LCA01F HAGER

Que faire si le combiné n'affiche rien ?

Mettez le combiné en charge sur sa base. Si l'écran reste noir, vérifiez la présence du secteur. Une reprogrammation de l'heure sera nécessaire après la remise en charge.

Pourquoi la communication est-elle hachée ?

Cela peut se produire en limite de réception radio. Rapprochez-vous du coffret technique ou déplacez le combiné. Si le problème persiste, vérifiez les obstacles entre le coffret et le combiné.

Comment nettoyer l'interphone ?

Nettoyez les produits avec un chiffon doux imbibé d'eau savonneuse. N'utilisez jamais d'alcool ou d'acétone, car ils pourraient endommager les surfaces.

Que signifie l'icône de visiteur absent sur l'écran ?

Cette icône indique qu'un visiteur s'est présenté à la platine de rue pendant votre absence. Pour l'effacer, appuyez simplement sur une touche du combiné.

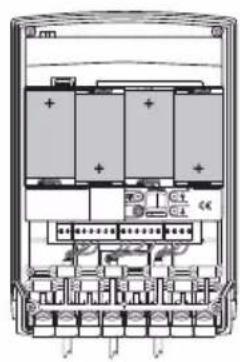

Comment changer les piles du coffret technique LCB01F ?

Déconnectez l'alimentation électrique du coffret, ouvrez-le, remplacez les 4 piles LR20 usagées par des piles neuves, puis refermez. Aucune reprogrammation n'est nécessaire.

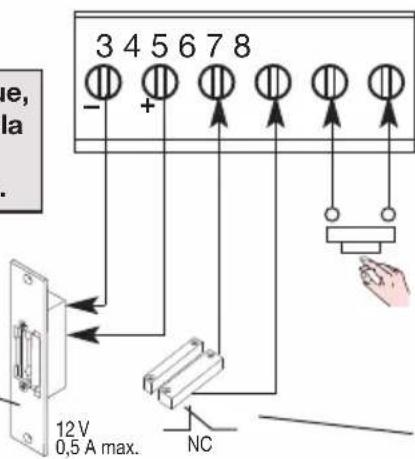

Pourquoi la gâche électrique ne fonctionne-t-elle pas ?

Vérifiez le câblage et les caractéristiques de la gâche (12 V, 0,5 A max, résistance entre 24 Ω et 250 Ω). Pour un coffret solaire LCB01S, la batterie 908-21X doit être présente. Si la gâche a été ajoutée après l'installation initiale, recréez le lien radio.

Comment ajouter un badge sur la platine de rue ?

Utilisez le menu de programmation de l'interphone (ACCES/BADGES/AJOUTER). Présentez le badge devant l'étiquette nom lorsque la platine vous y invite. La platine peut gérer jusqu'à 16 badges.

Le message 'PILE ACCES X' s'affiche, que faire ?

Changez les piles du coffret technique correspondant dans un délai d'un mois. Il est conseillé de changer également la pile du combiné. Aucune reprogrammation n'est nécessaire après le changement.

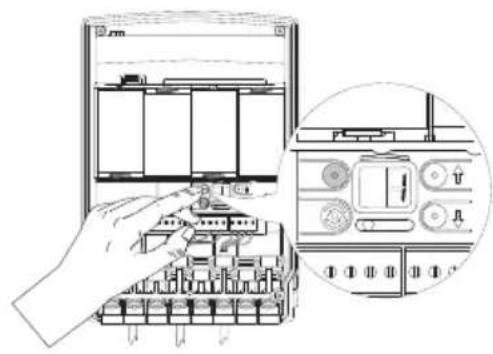

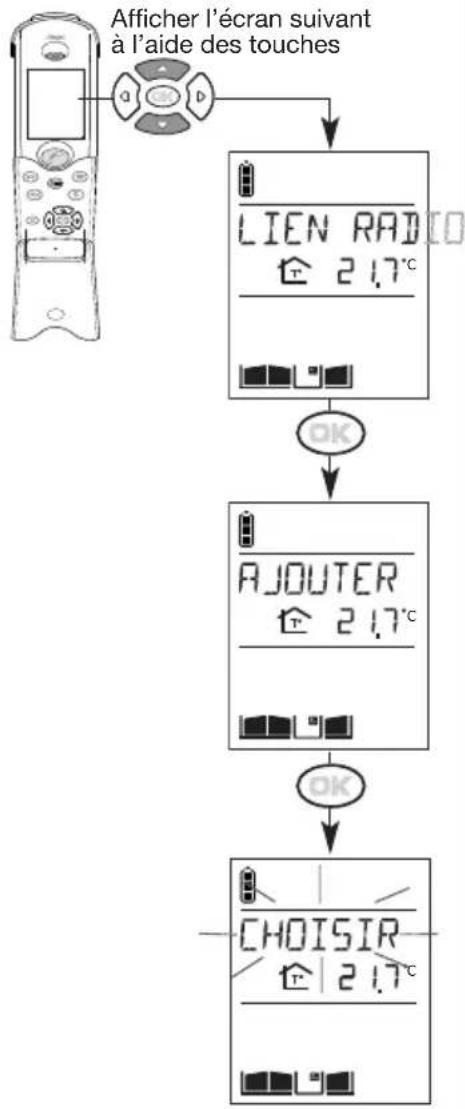

Comment créer un lien radio entre un combiné et un coffret technique ?

Placez le combiné à côté du coffret, mettez le coffret en mode création de lien (appui sur la touche CREATION LIEN), puis sur le combiné sélectionnez la langue et programmez l'heure. Ensuite, appuyez sur le bouton d'appel de la platine de rue. Le lien est créé lorsque le combiné affiche l'heure et la température.

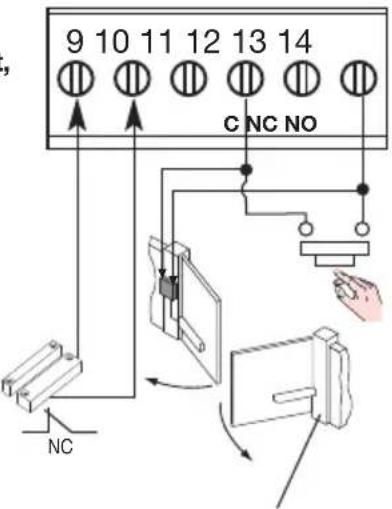

Puis-je utiliser l'interphone avec une motorisation de portail non Hager ?

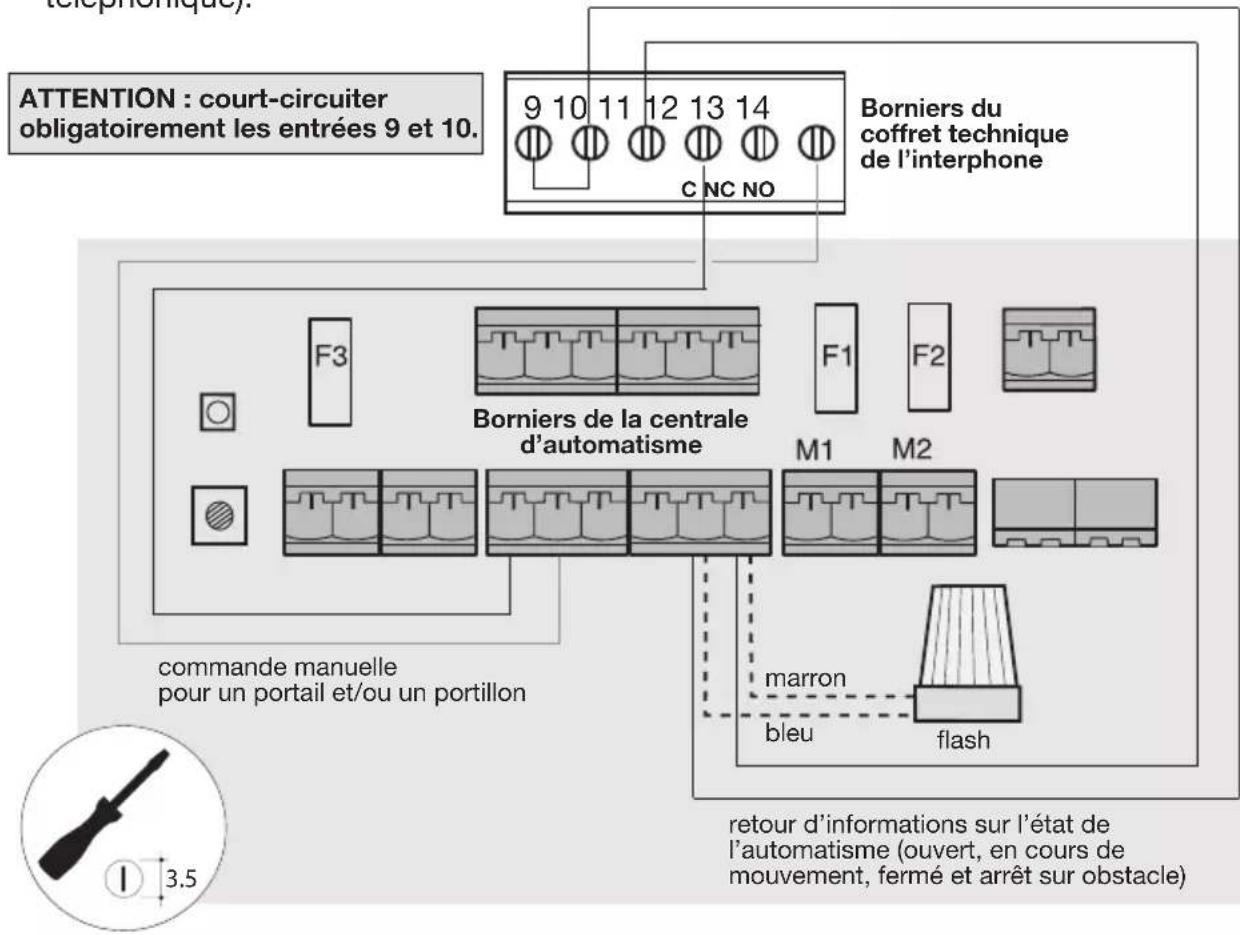

Oui, vous pouvez raccorder une motorisation d'une autre marque. Utilisez des fils de section 0,22 mm². La sortie relais du coffret fournit un contact sec 48 Vcc/1 A. Un contact de position (réf. D8921) doit être câblé pour un retour d'état correct.

MODE D'EMPLOI LCA01F HAGER

notice d'installation Interphone radio

Cette notice décrit l'installation des références suivantes :

LCP01F Kit Interphone 1 logement 1 bouton

LCP02F Kit Interphone 1 logement a code

LCP03F Kit Interphone 2 logements 2 boutons

LCP04F Kit Interphone 2 logements à code

LCP01S Kit Interphone solaire 1 logement 1 bouton

LCA01F Poste interieur ^+ base ^+ bloc secteur EU

MHF01X Platine de rue 2 logements translucide

MHF02X Platine de rue 2 logements à code translucide

MHF03X Platine de rue 1 logement opaque

MHF04X Platine de rue 2 logements opaque

MHF05X Platine de rue 1 logement code opaque

MHF06X Platine de rue 2 logements code opaque

MJU01X Panneau solaire 8 W

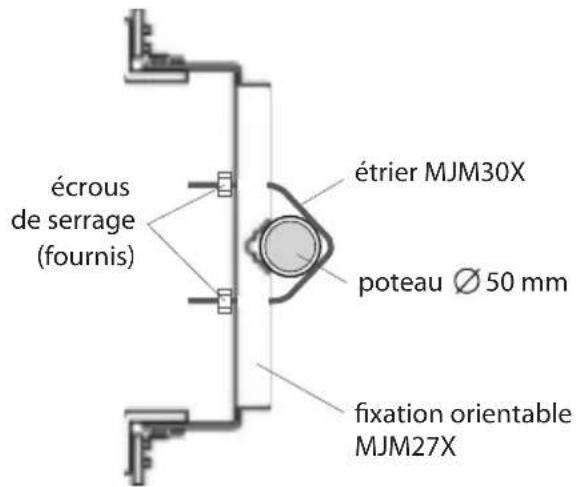

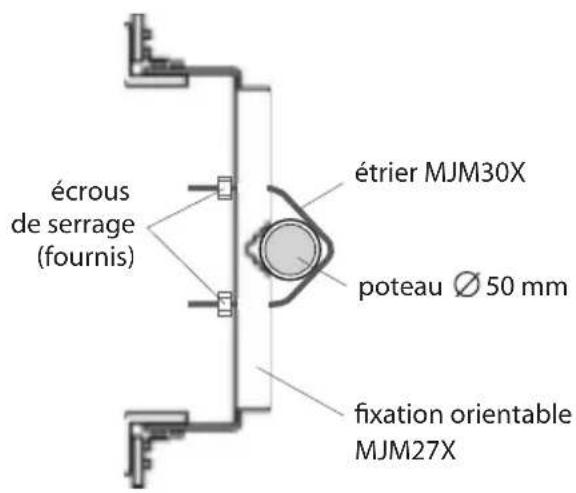

MJM27X Fixation orientable panneau solaire

Avant-propos

L'interphone vous permet d'accueiller et de filtrer les visiteurs, d'effectuer une écoute sur chaque accès et de communiquer avec un autre combiné.

Vous pouze de plus commander a distance :

• une ou plusieurs gâches électriques,
• un ou plusieurs automatismes de portail,
• un ou plusieurs automatismes de porte de garage,

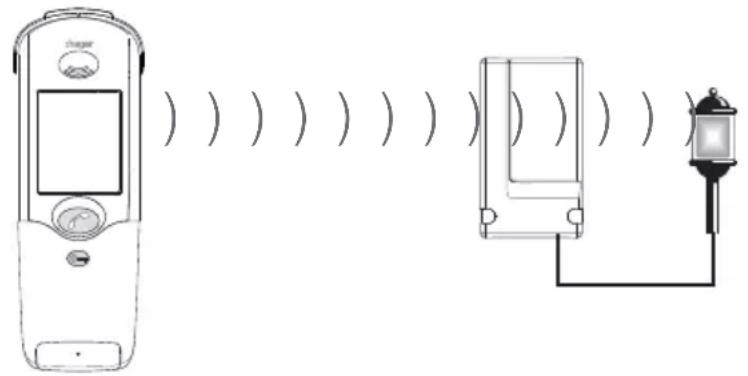

• un ou plusieurs éclairages.

A tout moment, vous pouvez visualiser l'etat de ces accès ou de ces éclairages sur l'afficheur du combiné.

Vouss pouvez compléter cet interphone avec un ou plusieurs postes interieurs supplémentaires (4 maximum par touche d'appe).

Par la presente, Hager Security SAS déclare que l'équipement radioélectrique, références LCA01F, LCB01F, LCB01S, MHF01X, MHF02X, MHF03X, MHF04X, MHF05X et MHF06X sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet : www.hager.com

Document non contractuel soumis à modifications sans préavis.

Sommaire

1. Présentation 4
   2.Description. 6

2.1 L'ensemble de rue 6
2.2 Le poste interieur 7

3.Outillage necessaire 11
4. Preparation 12

4.1 Vignettes de garantie 12
4.2 Charge préalable du combiné avant la pose 13

1. Pose de l'ensemble de rue 16

5.1 Pose de la platine de rue 16
5.2 Pose du coffret technique 21

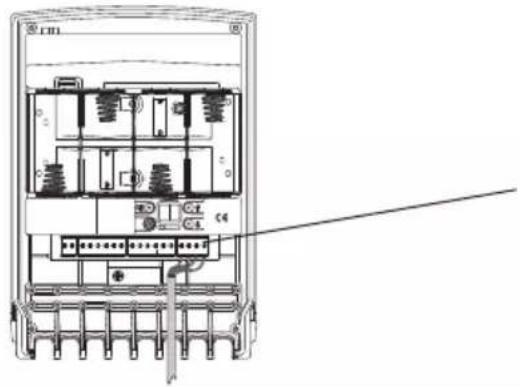

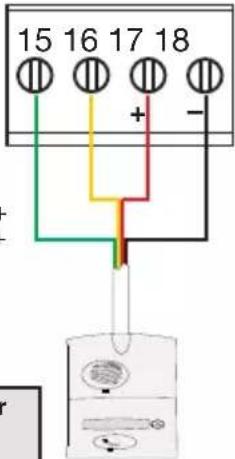

5.3 Raccordement 22

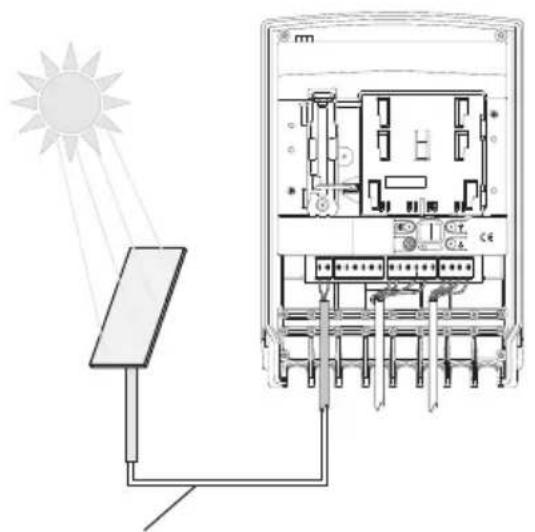

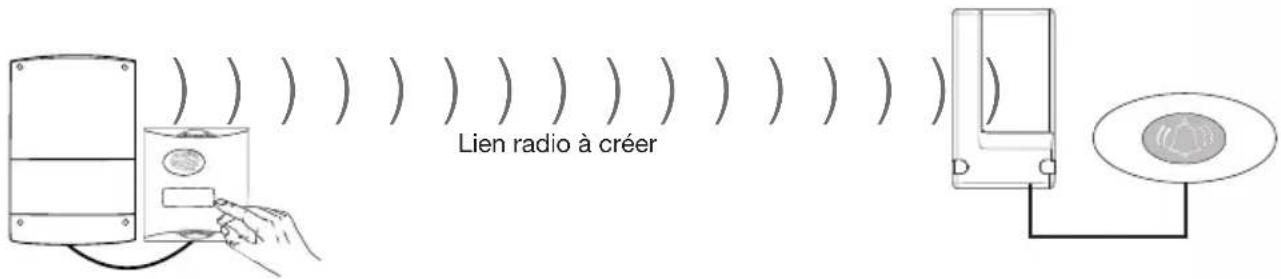

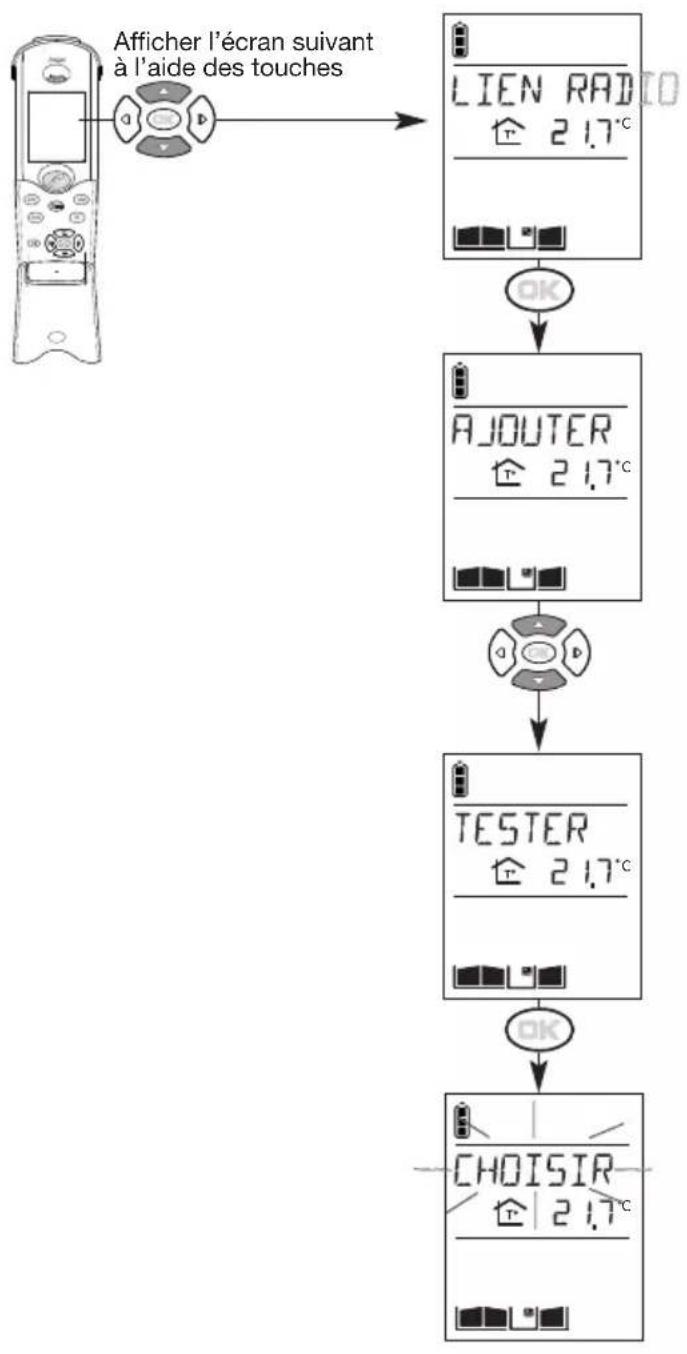

5.4 Alimentation du coffret technique 25

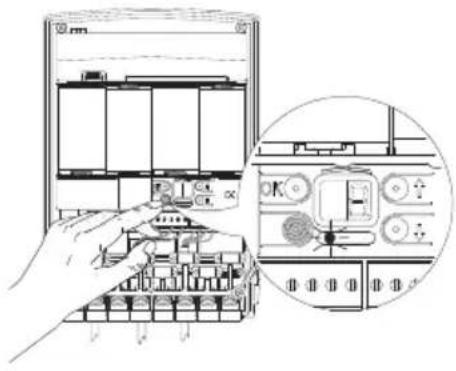

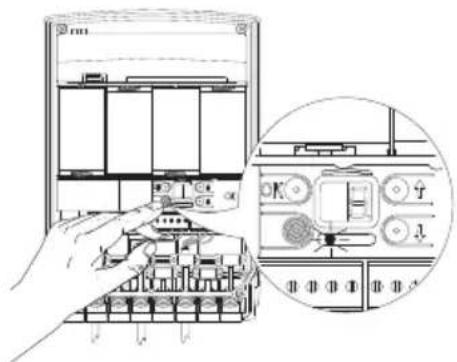

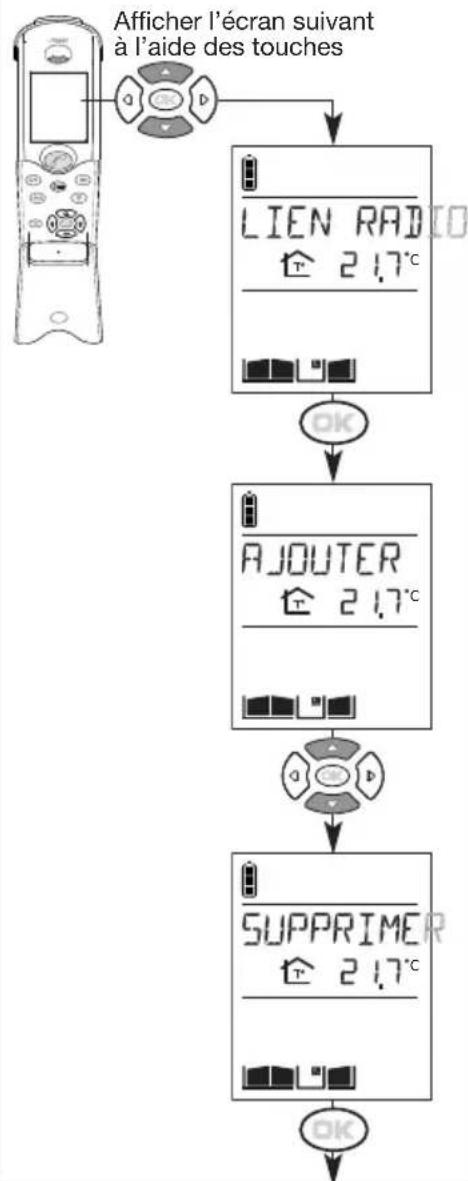

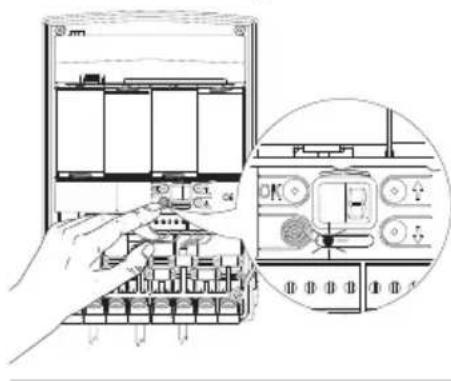

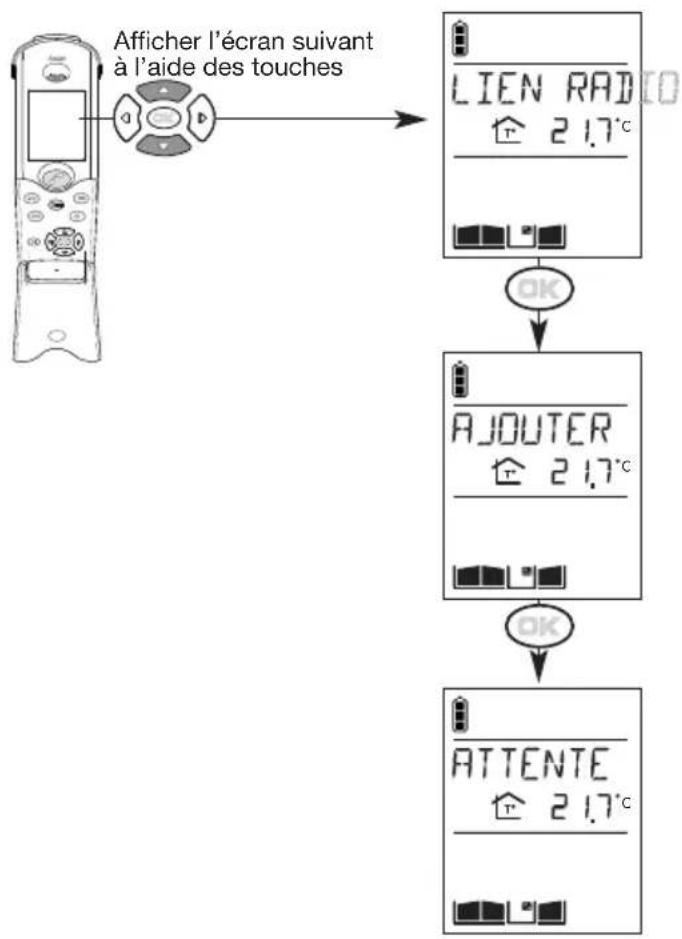

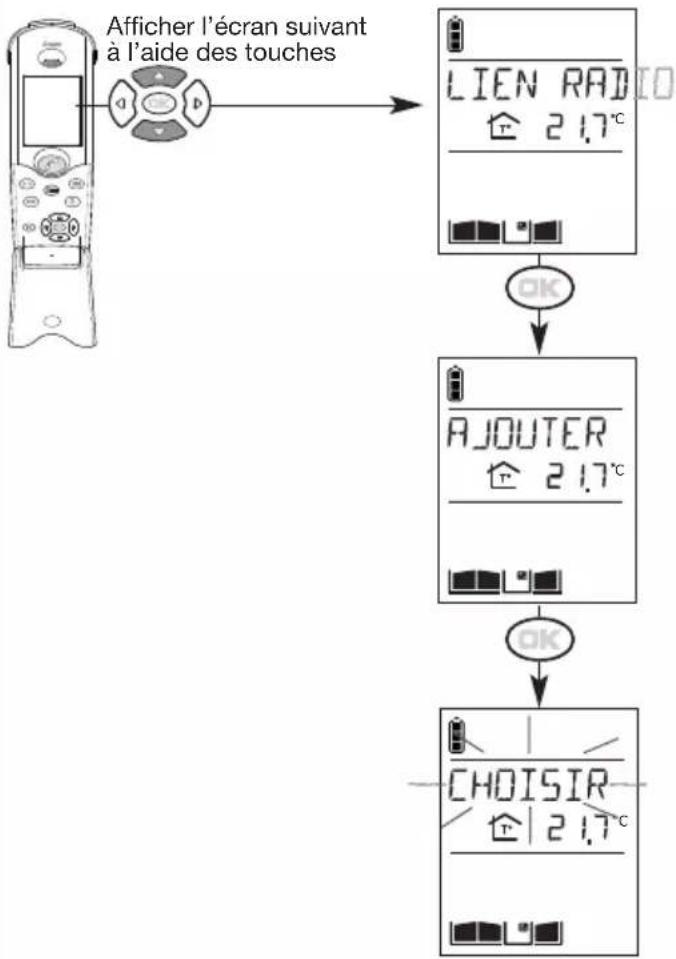

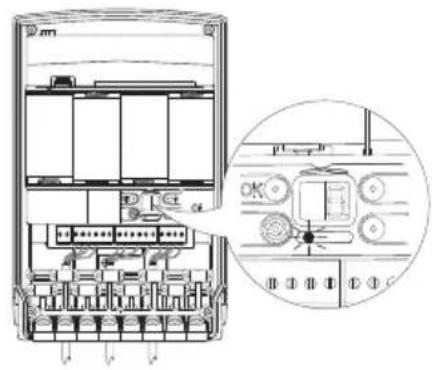

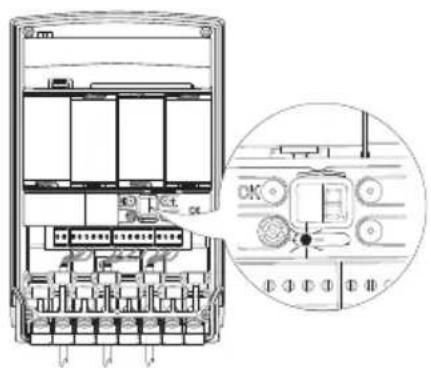

5.5 Creation de lien radio entre le combiné et le coffret technique 30

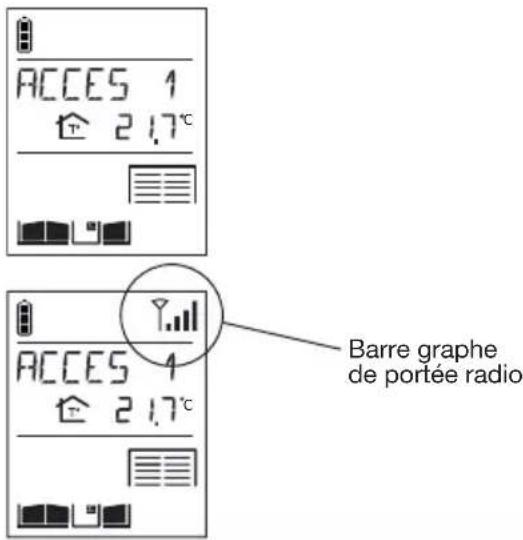

1. Test de la portée radio 33

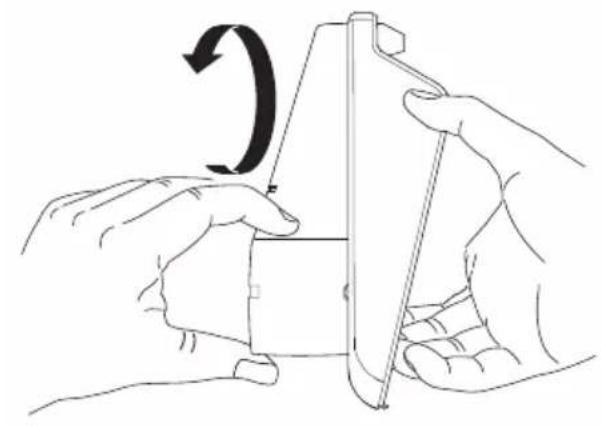

2. Pose du poste interieur 34

7.1 Sur table 34

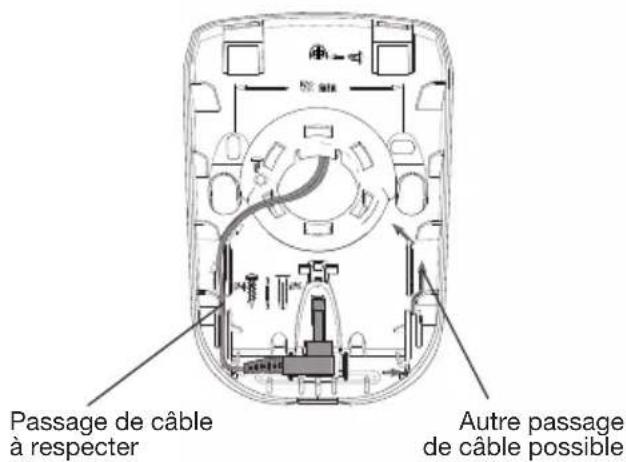

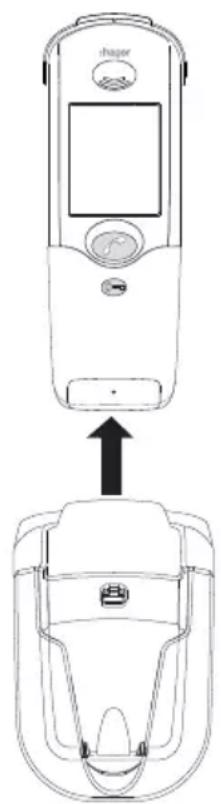

7.2 Fixation murale 34

1. Test de fonctionnement 38

8.1 Tester la communication avec chaque poste interieur 38
8.2 Tester les commandes d'accès 39

1. Annexes 40

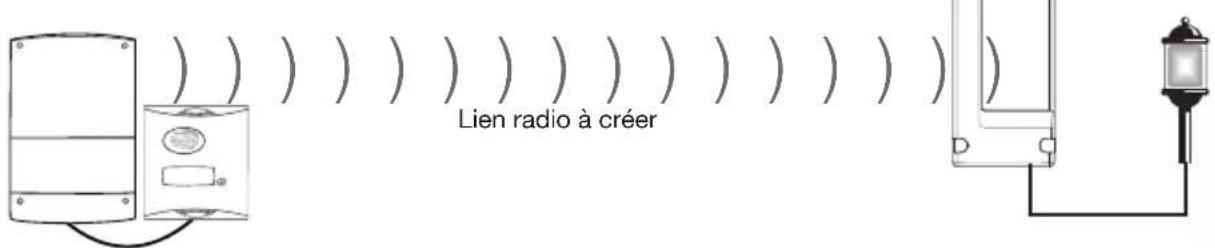

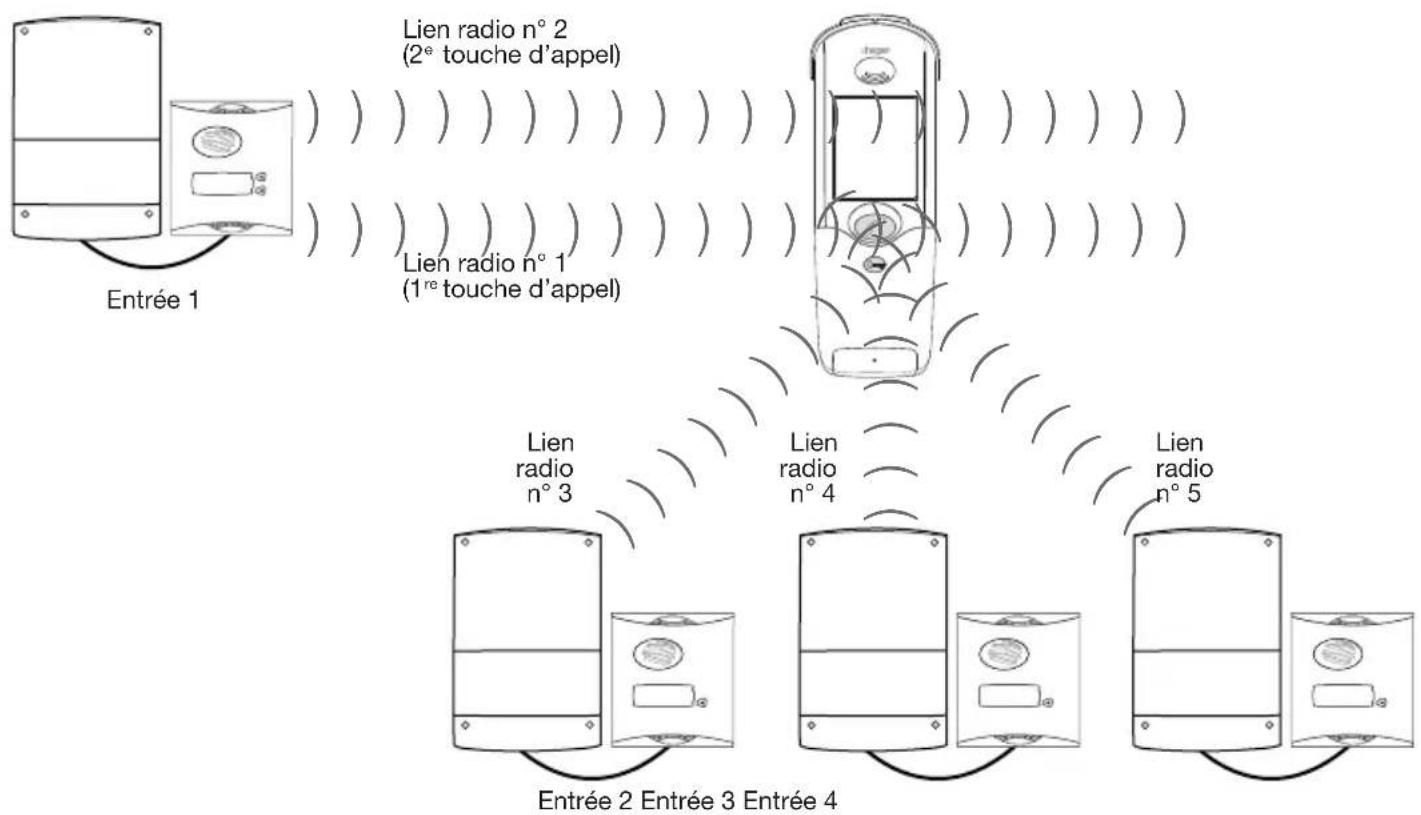

9.1 Principe général de creation de lien radio 40
9.2 Test de lien radio 53

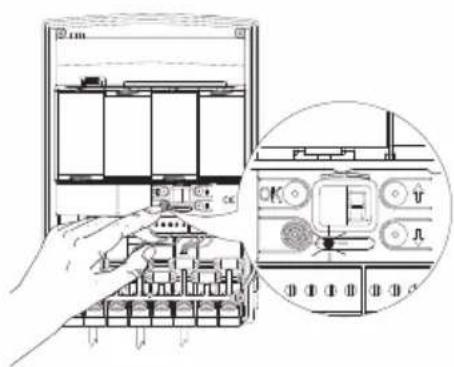

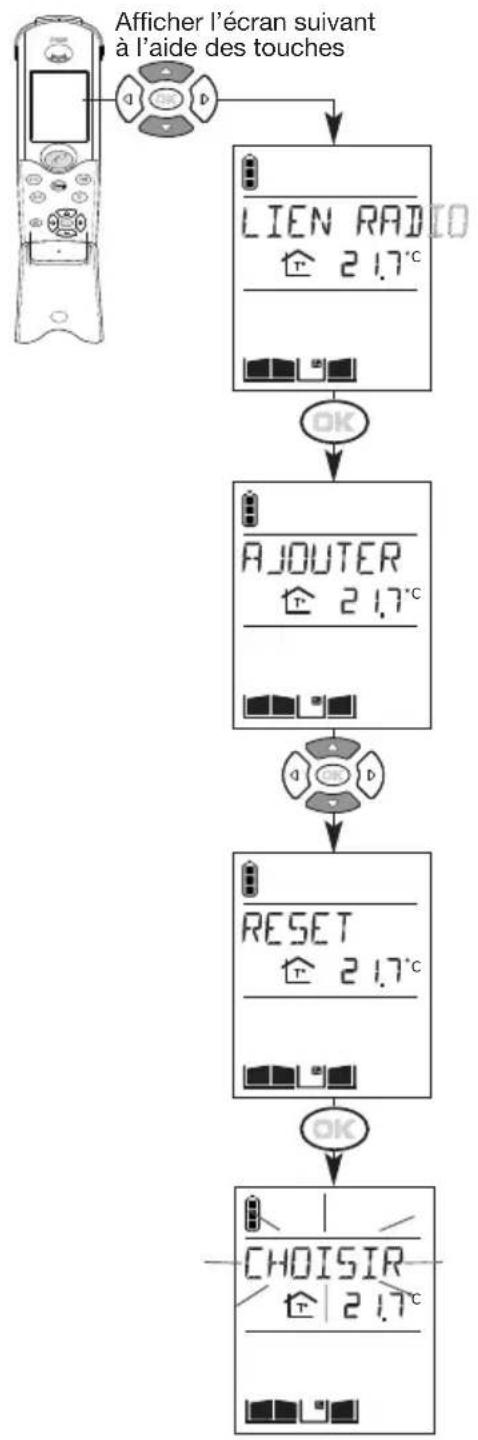

9.3 Suppression de lien radio et retour en programmation usine 55

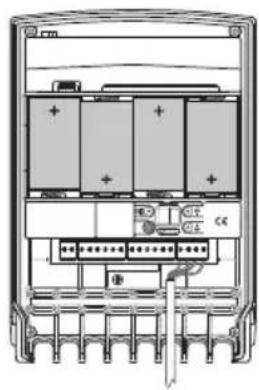

10.Changement des piles 59

10.1 Du coffret technique LCB01F 59

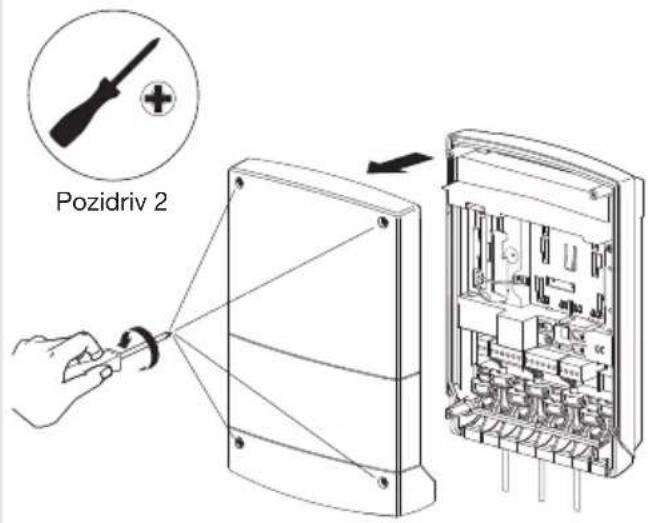

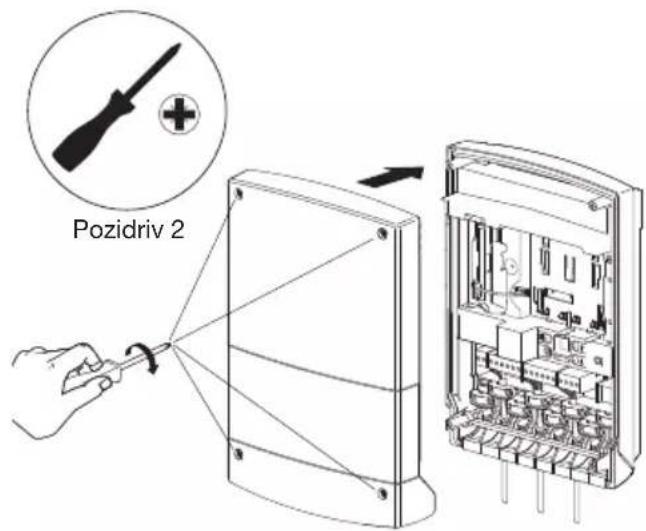

10.2 Du coffret technique à alimentation solaire LCB01S 60

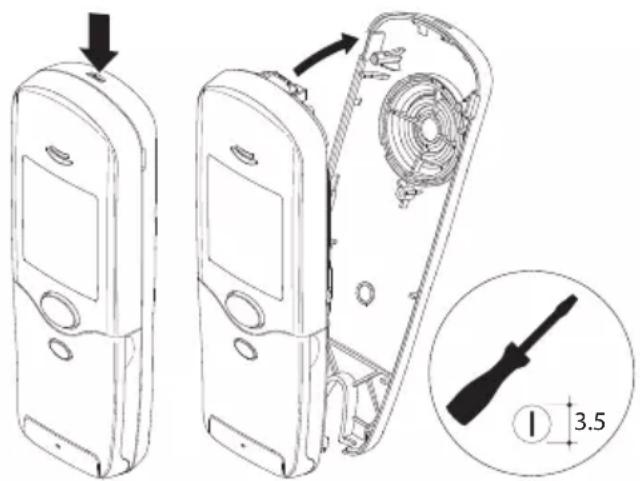

10.3 Du combiné 62

1. Questions - Responses 63
2. Caracteristiques techniques 65

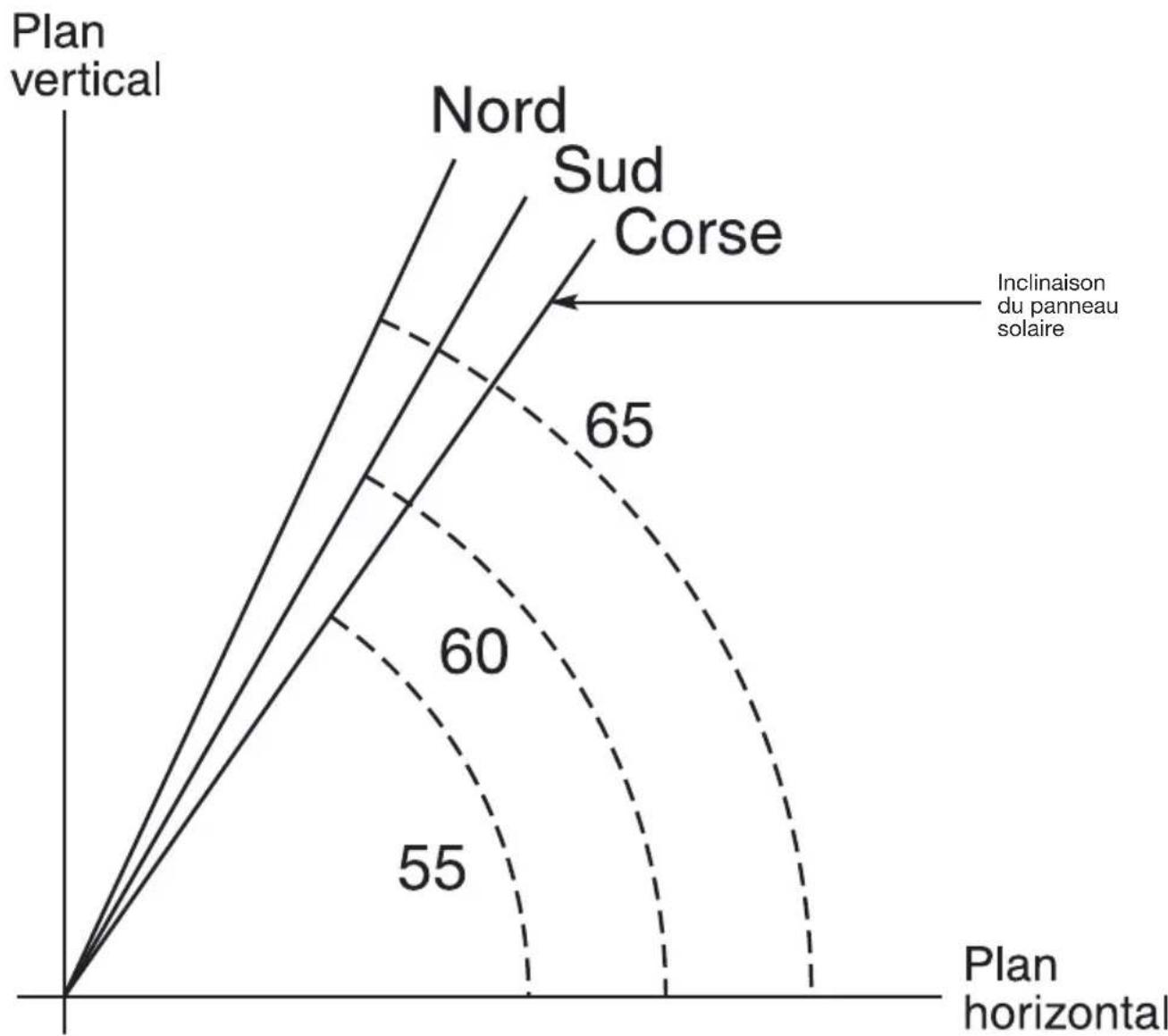

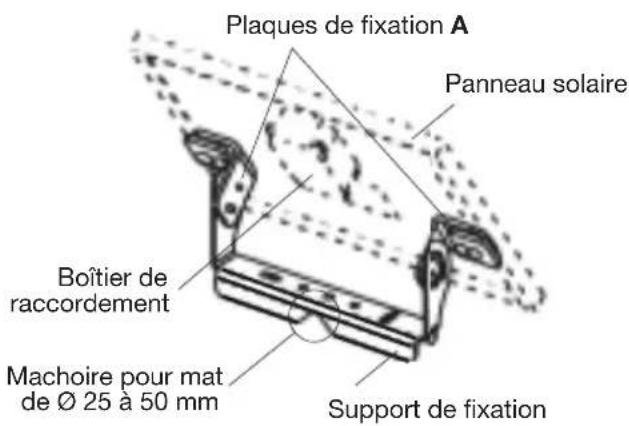

3. Gabarit pour l'inclinaison du panneau solaire 67

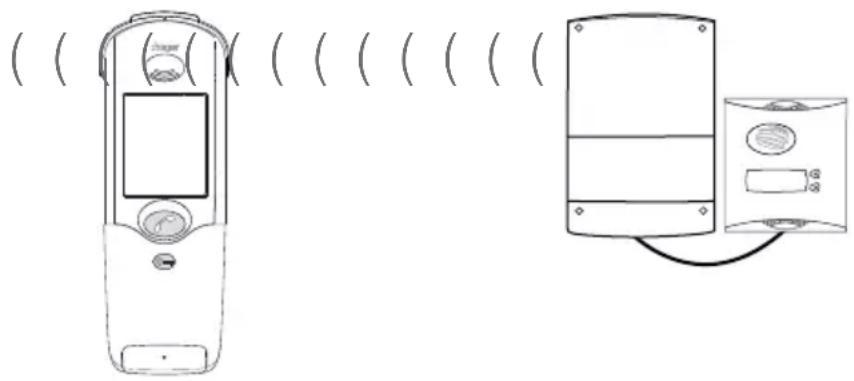

1. Présentation

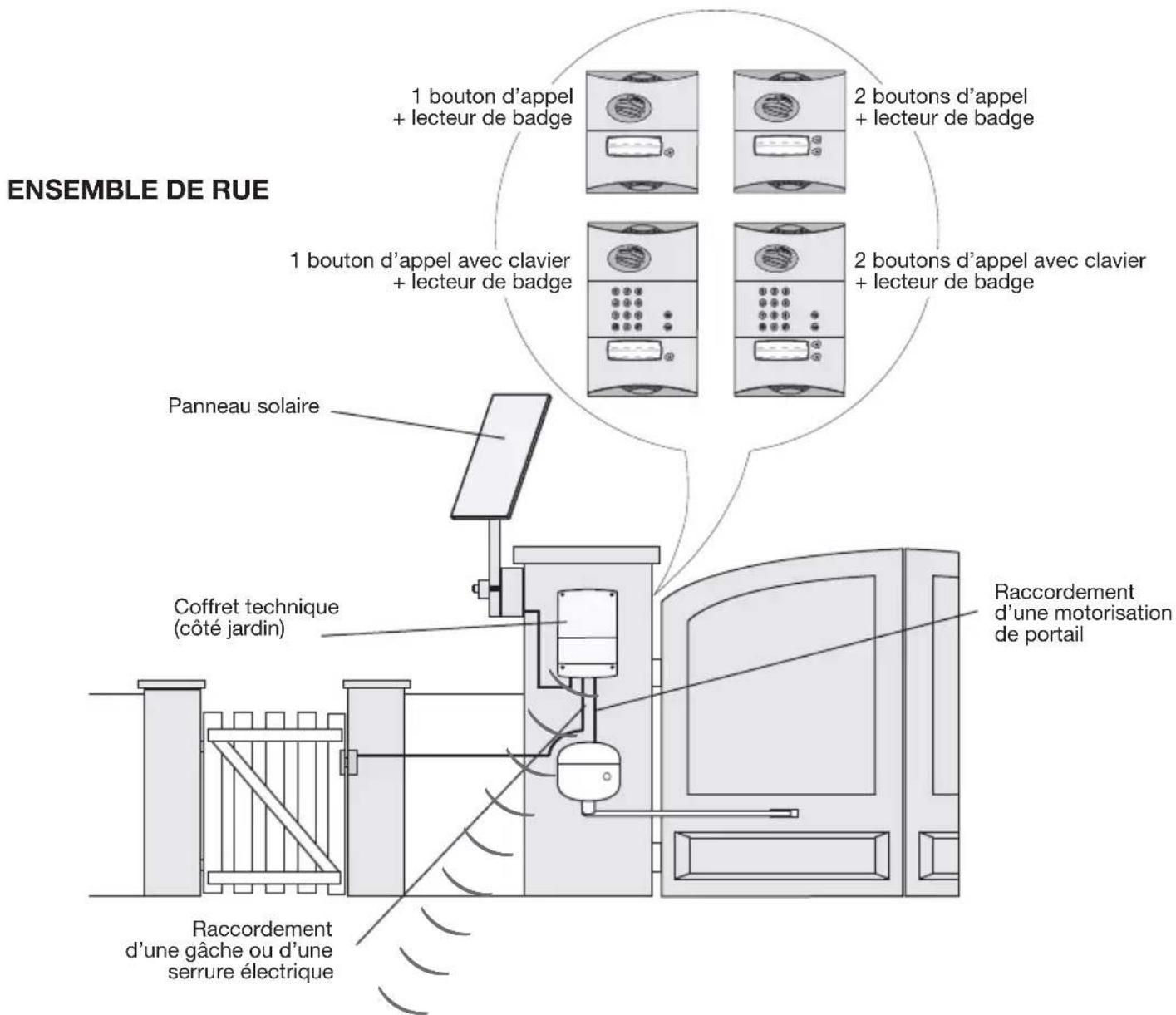

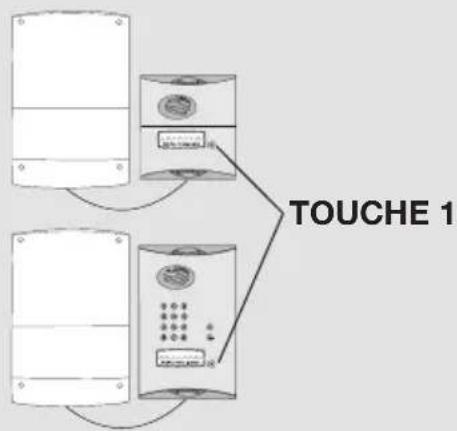

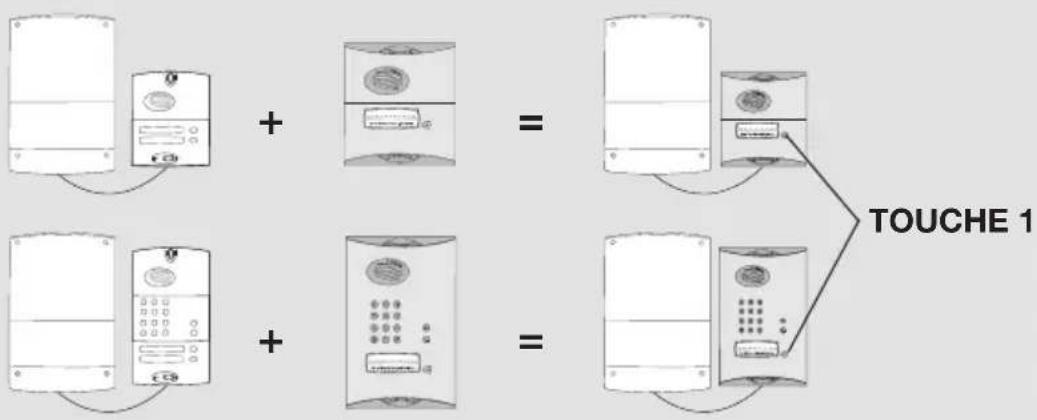

COMPOSITION D'UN INTERPHONE

Platines de rue reliées filairement au coffret technique (côté rue)

POSTE INTÉRIEUR

Les combinés peuvent communiquer entre eux (fonction communication inter combinés)

Base

Chaque kit comprend au minimum :

• Une platine de rue installée cote rue, pour les visiteurs.

• Un coffret technique installé sur le même pilier côte jardin, assurant :

• la liaison radio avec le poste interieur,

• l'alimentation de la platine de rue et du coffret technique,
• les raccordements d'une gâche ou d'une serrure électrique et d'une motorisation de portail

Ces produits sont reliés entre eux par un cable qui traverse ou contourne le pilier.

• Un poste interieur (base et combiné) pour la réception d'applé et la commande à distance perceptant :

• la commande de gâches ou de serrures électriques,

• la commande de motorisations de portail,
• la commande d'automatismes de porte de garage (1),
• la commande d'un éclairage (1),
• la communication avec un autre combiné (2),
• la programmation de l'interphone.

Sur la platine de rue à clavier, les commandes s'effectuent :

• à partir du code d'accès,
• après lecture d'un badge.

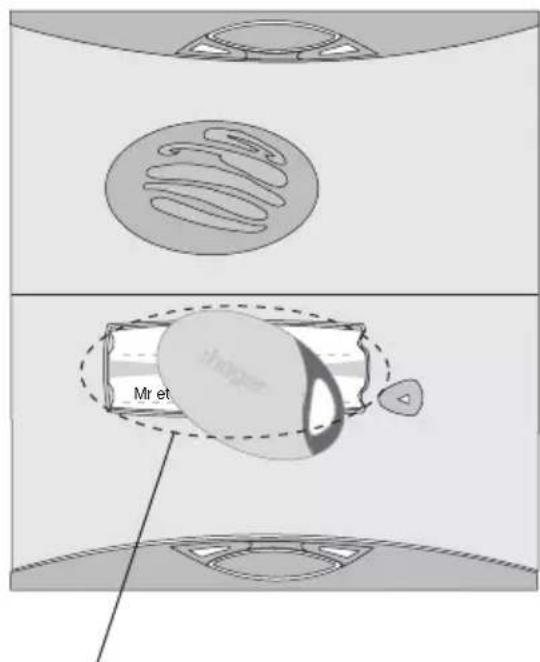

Identifier chaque utiliser à l'aide d'un badge

Les platines de rue disposent en face avant d'une zone de lecture de badge permettant à chaque utilisateur de commander ses accès plus rapidement grâce à l'identification du badge.

La presentation du badge devant I'etiquette nom

permét à l'utilisateur de s'affranchir de la composition du code d'accès.

La platine de rue à clavier peut:gérer jusqu'à 16 badges
differeents. Chaque badge doit etre enregistré sur la
platine de rue.

Le badge est détecté dans cette zone

2.Description

2.1 L'ensemble de rue

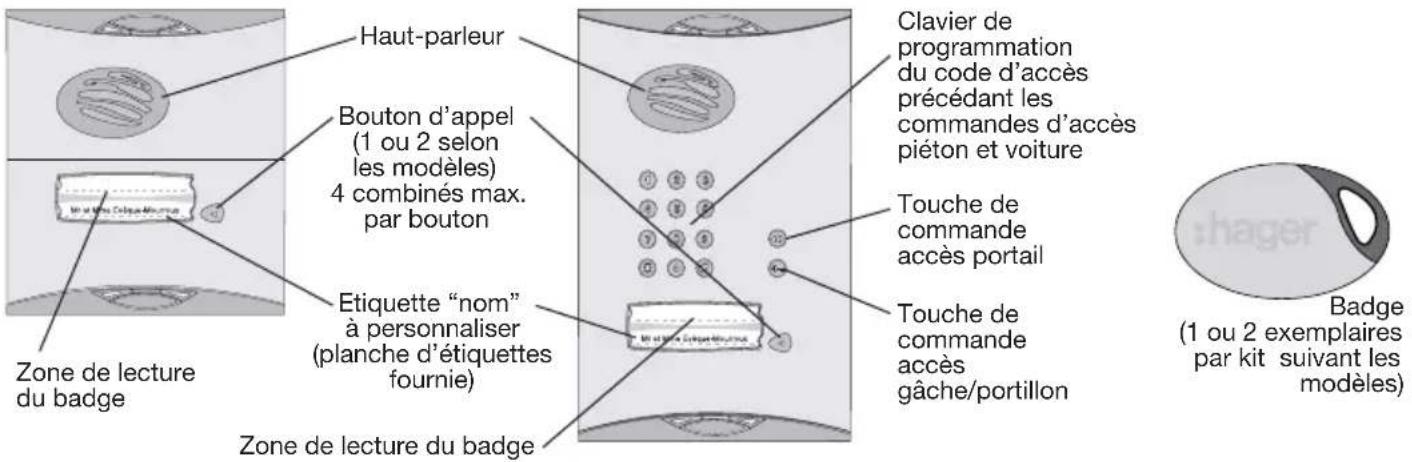

2.1.1 Les platines de rue avec blindage

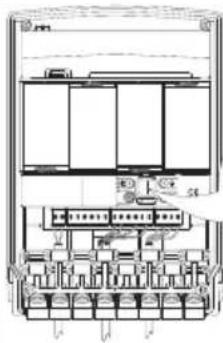

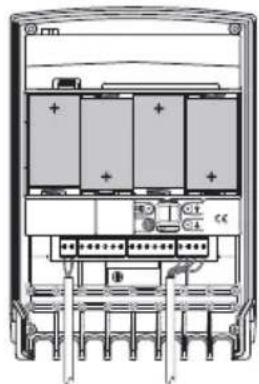

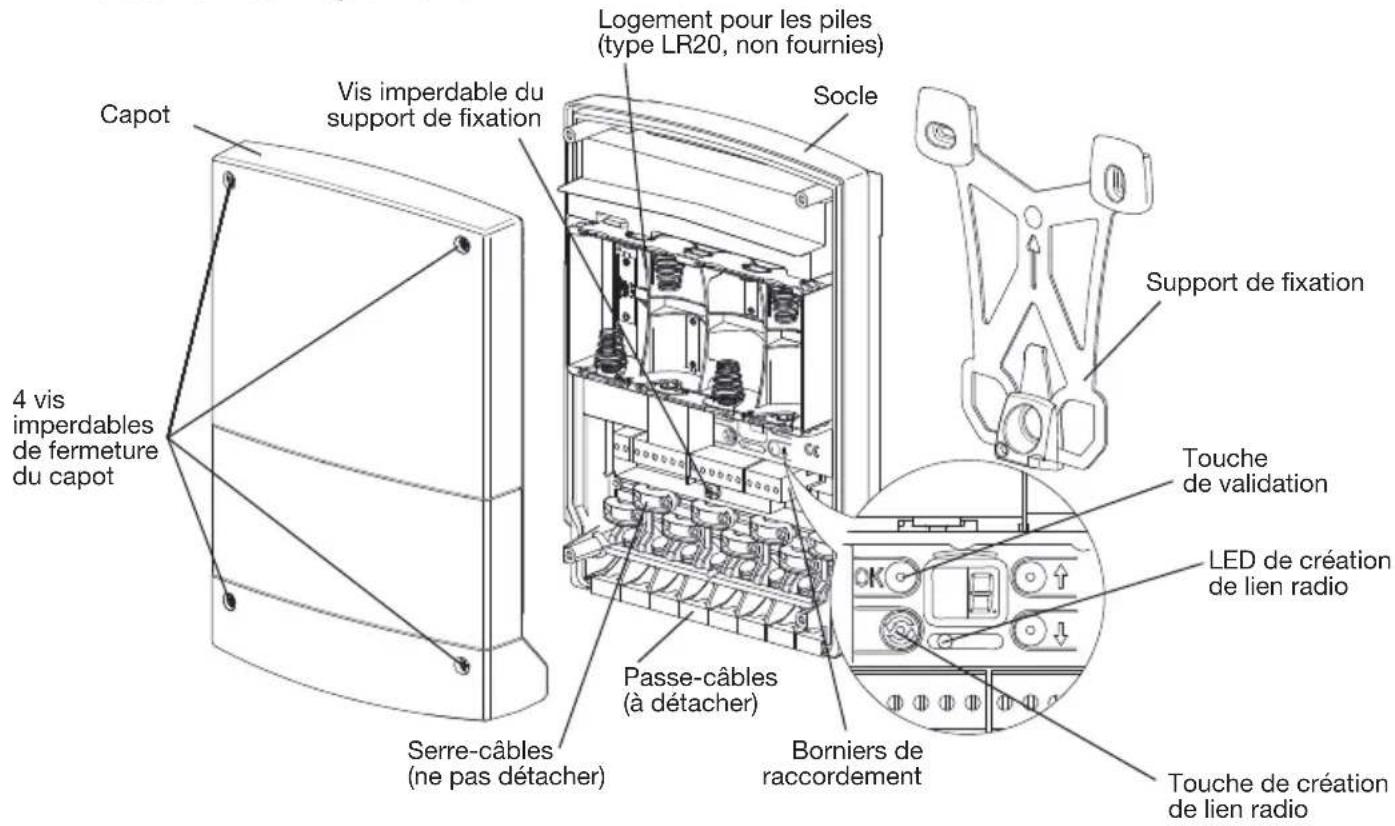

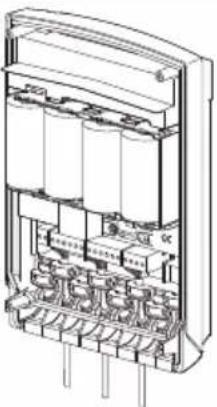

2.1.2 Le coffret technique LCB01F

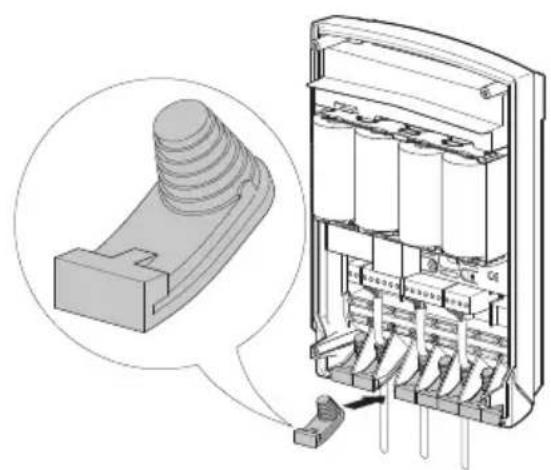

ATTENTION : les passé-câbles, le serre-câbles et les vis pour le serre-câbles sont dans le sachet accessoires.

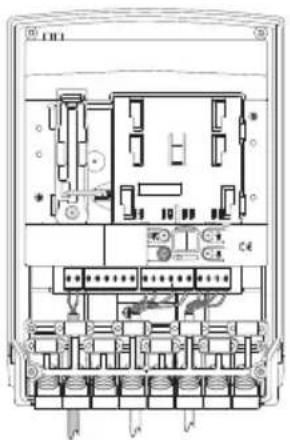

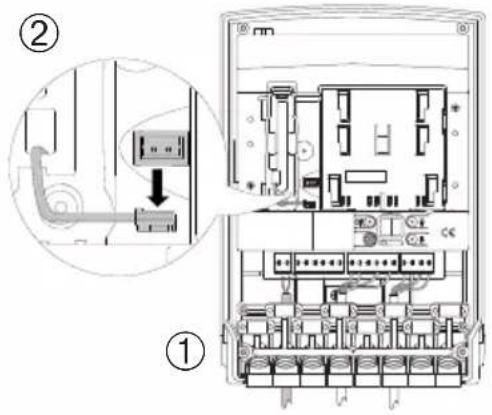

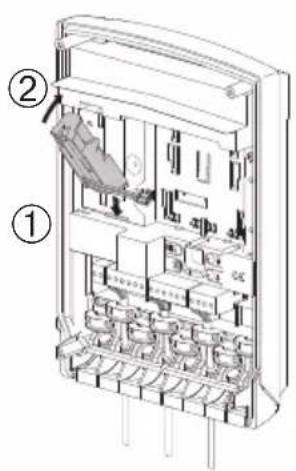

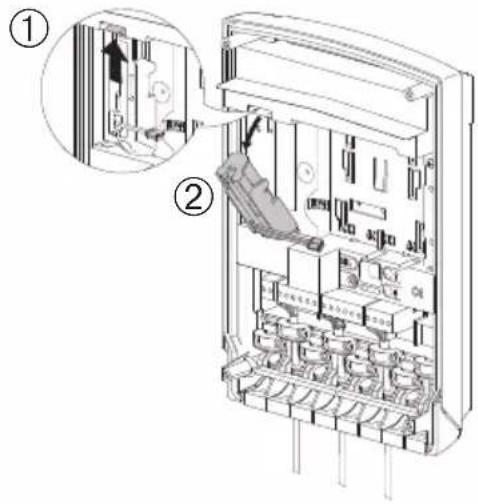

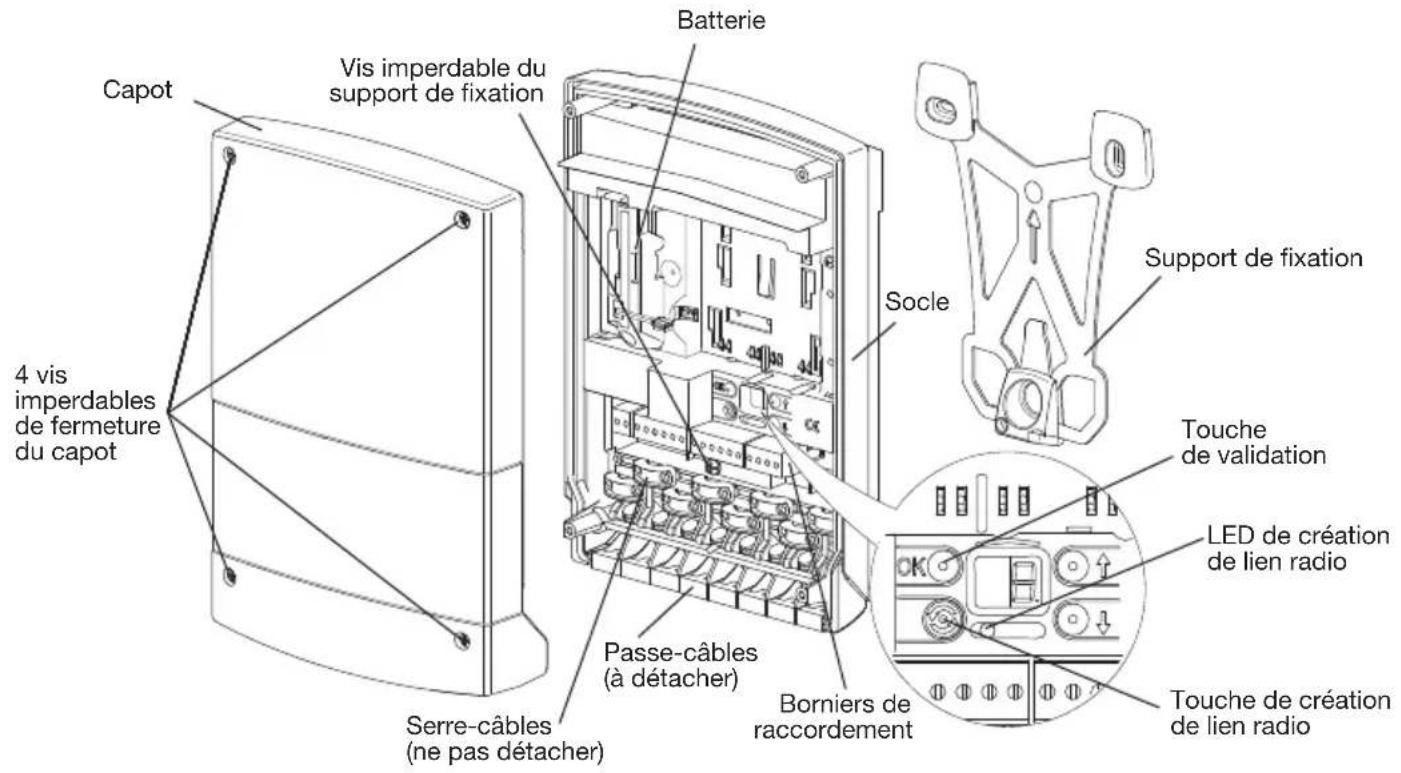

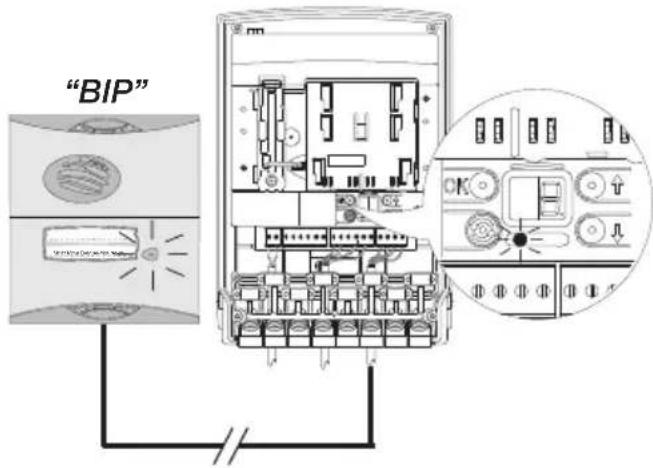

2.1.3 Le coffret technique à alimentation solaire LCB01S

ATTENTION : les passé-câbles, le serre-câbles et les vis pour le serre-câbles sont dans le sachet accessoires.

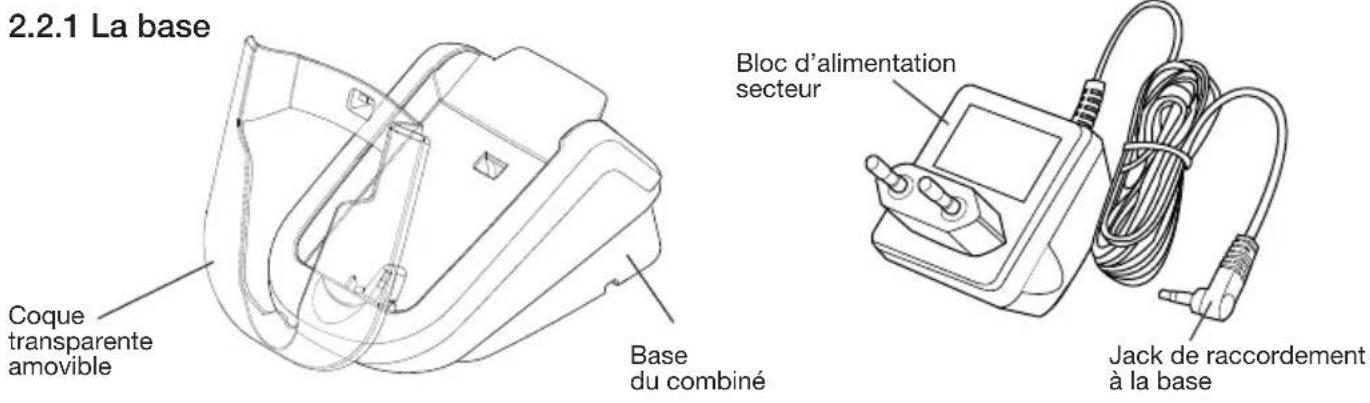

2.2 Le poste intérieur

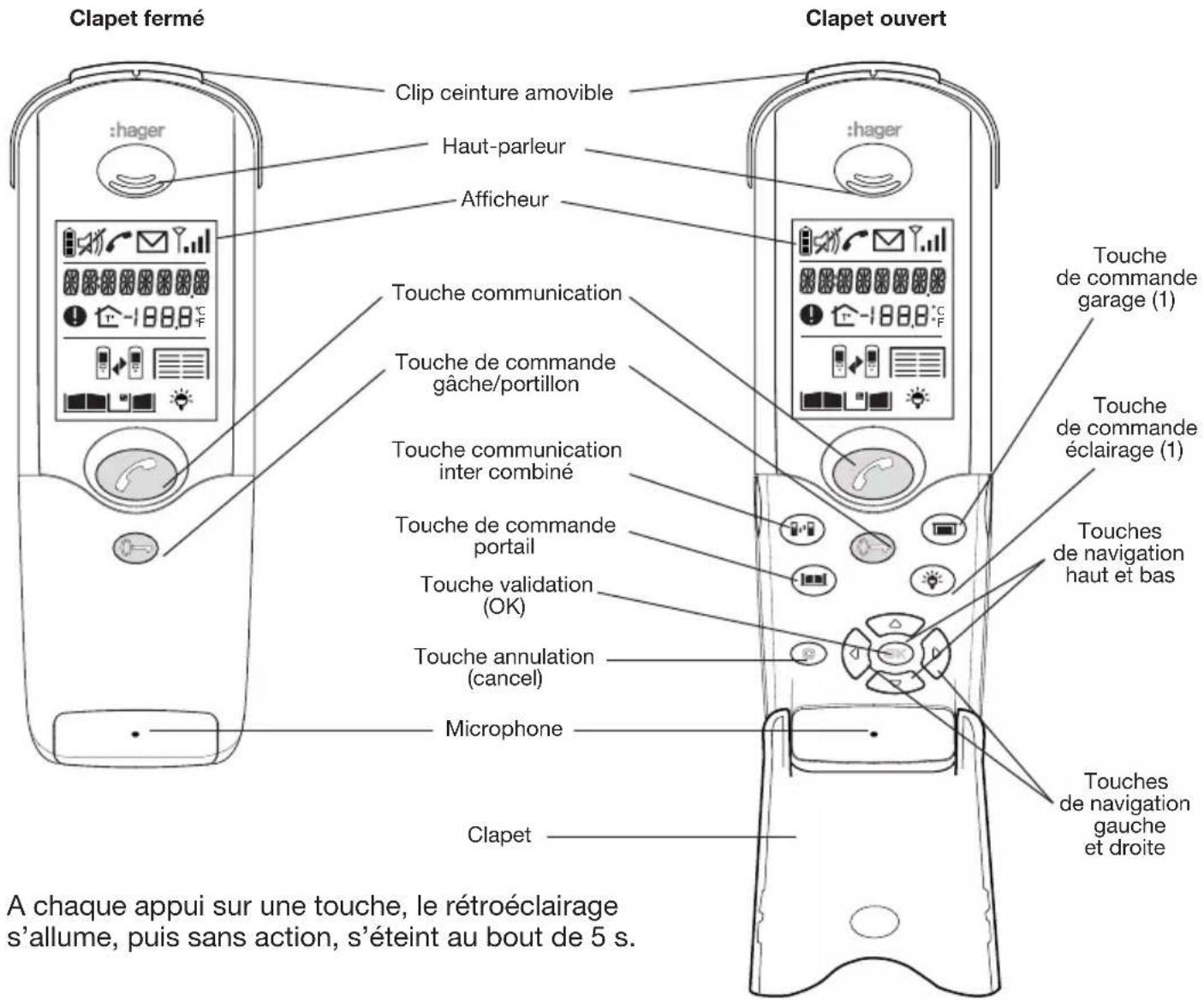

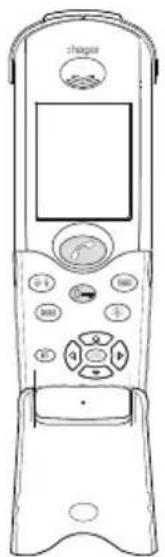

2.2.2 Le combiné

ATTENTION: pour les besoin de l'installation, il est nécessaire demettre le(s) combiné(s) en charge sur leur base de maniere à les faire demarrer.

(1) Ces fonctions nécessitent l'installation d'un récepteur de commande.

Clip ceinture

Clip ceinture

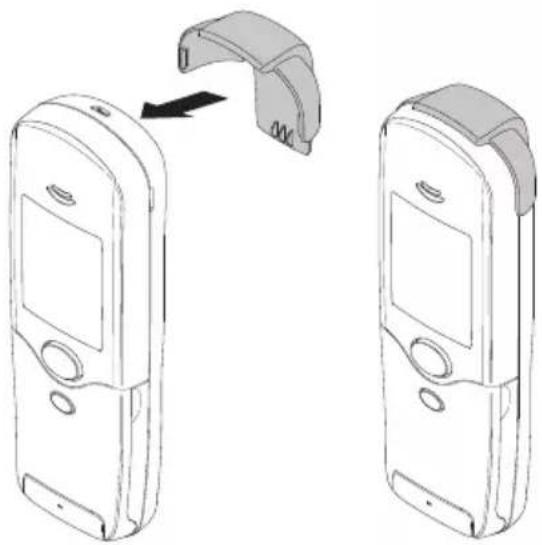

Si besoin, monter le clip ceinture sur le combiné comme ceci :

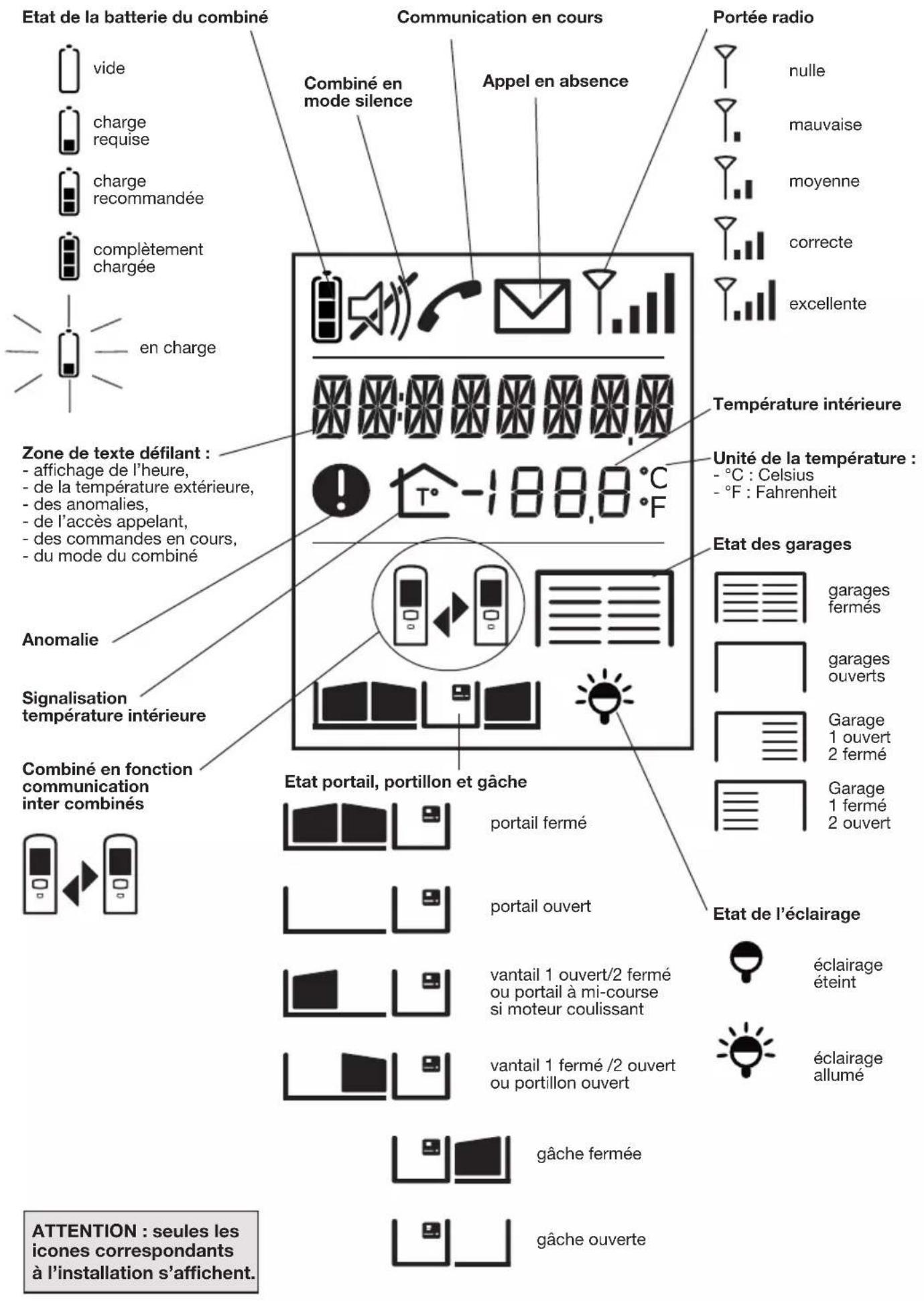

2.2.3 Description de l'afficheur

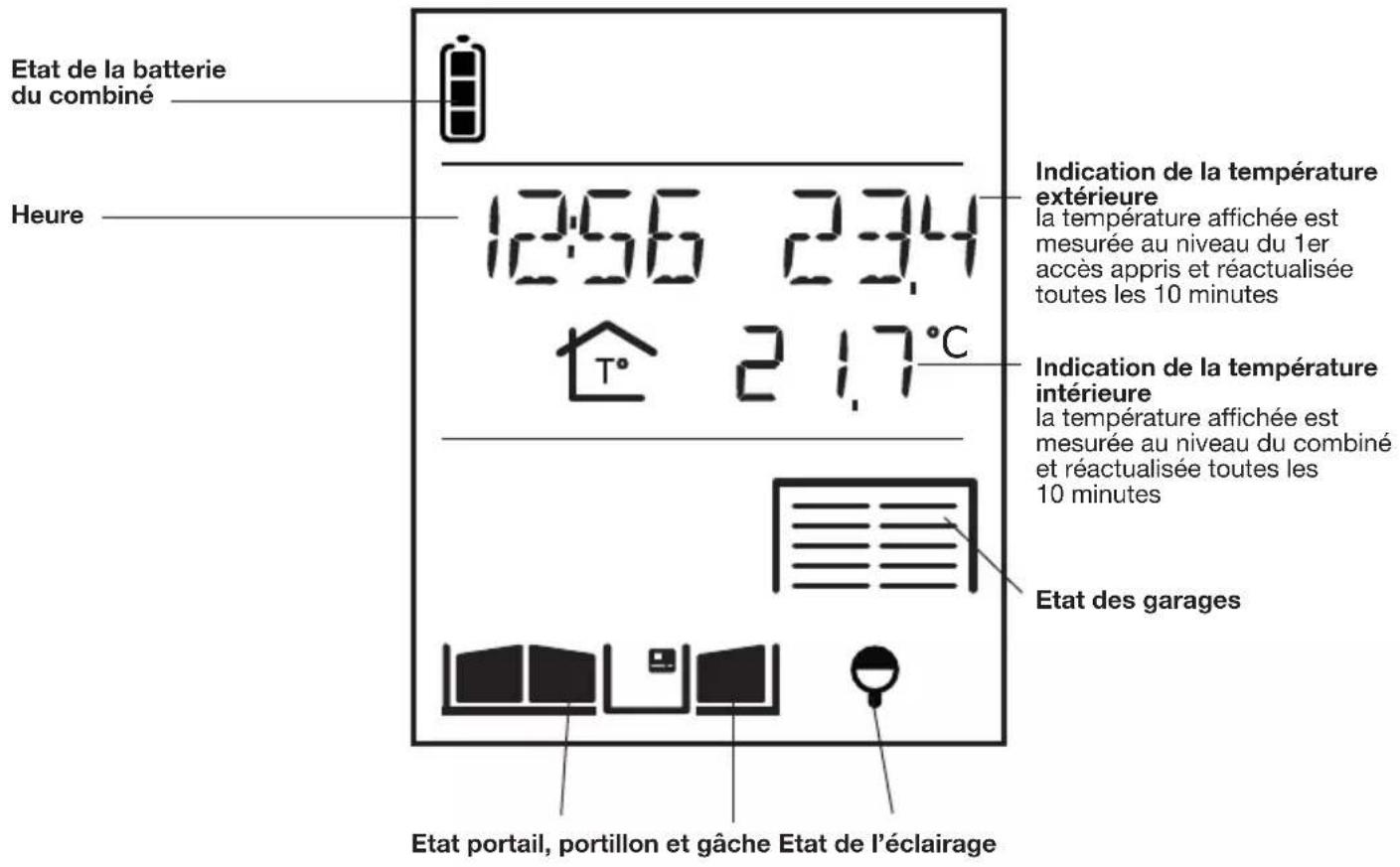

2.2.4 Afficheur du combiné en veille

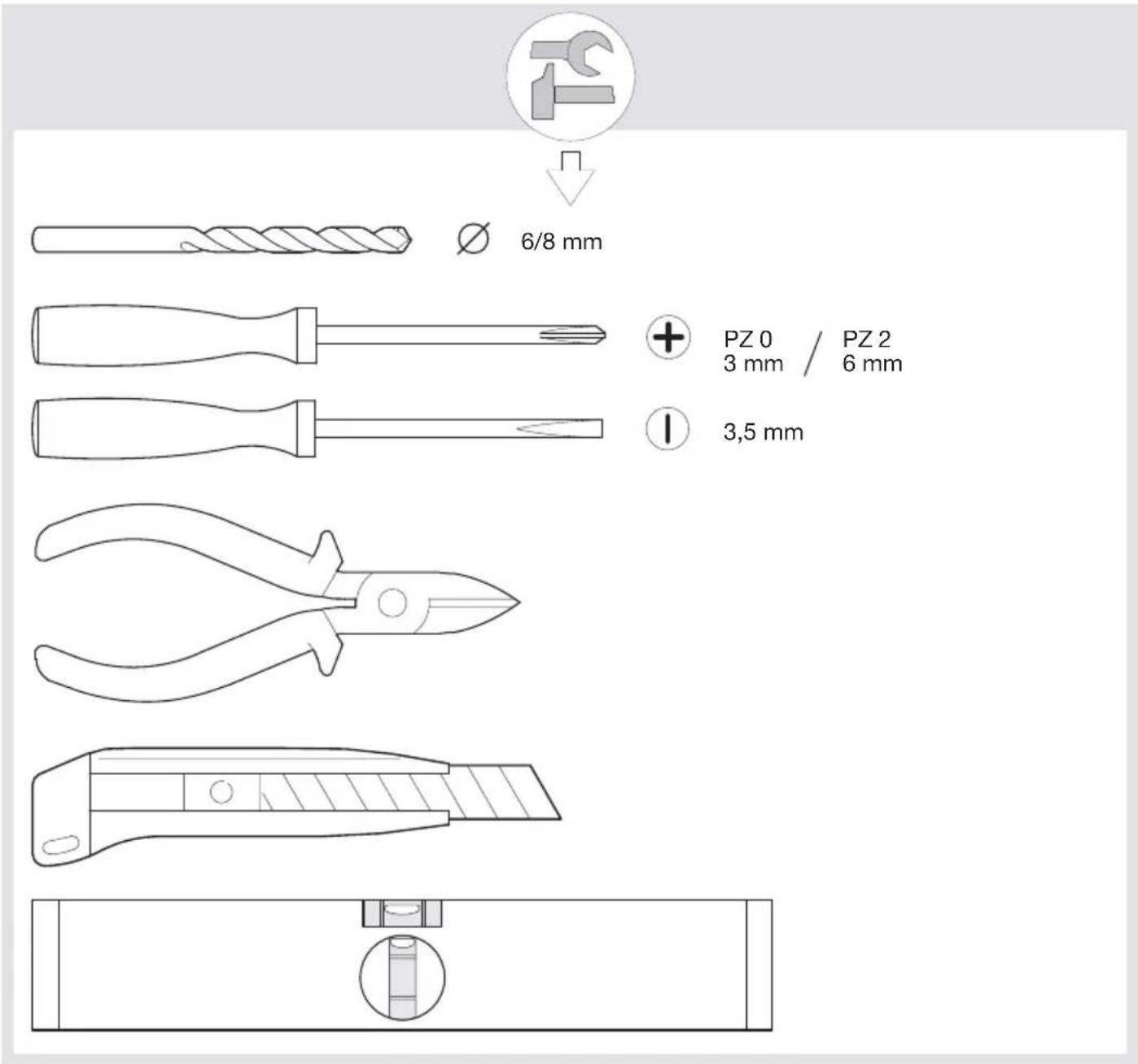

3. Outillage nécessaire

GARANTIE

Les conditions d'application de la garantie contractuelle et du S.A.V. sont décrites dans le tarif général des produits et peuvent être adressées sur simple demande.

Certains produits ou accessoires de service après vente, comme :

les blocs alimentation secteur MHU01X ou MHU01U
- le support poste intérieur LCH01X
- le clip porte ceinture LCH02X
- le clapet combiné LCH03X
(liste indicative et non exhaustive) bénéficient d'une garantie constructeur de 2 ans sans extension possible.

4. Préparation

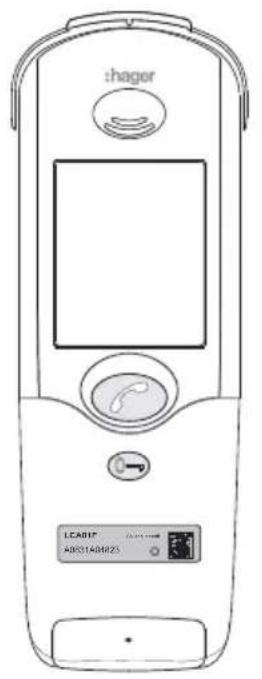

4.1 Vignettes de garantie

Detacher les parties prédictocées amovibles des vignettes de garantie et les coller sur la demande d'extension fournie.

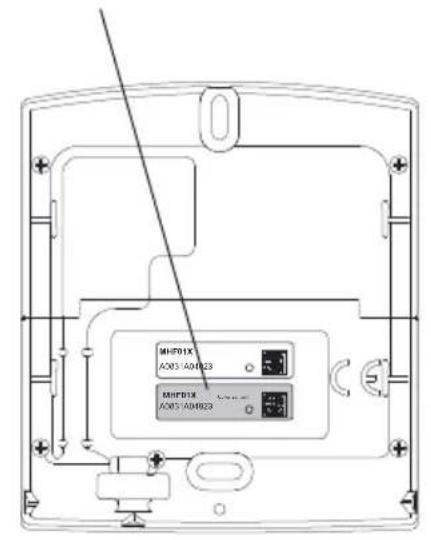

Au dos de la platine Sur le combiné

Au dos du panneau solaire

Recopier le n° de série (Serial number) du type : MJU01X / A /12/14/001

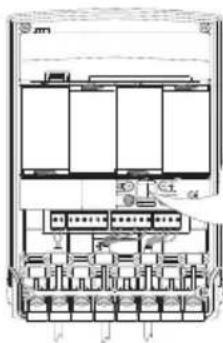

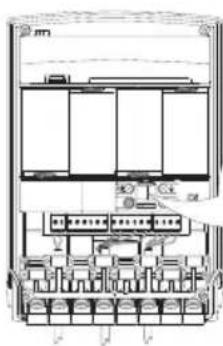

A l'intérieur du coffret technique

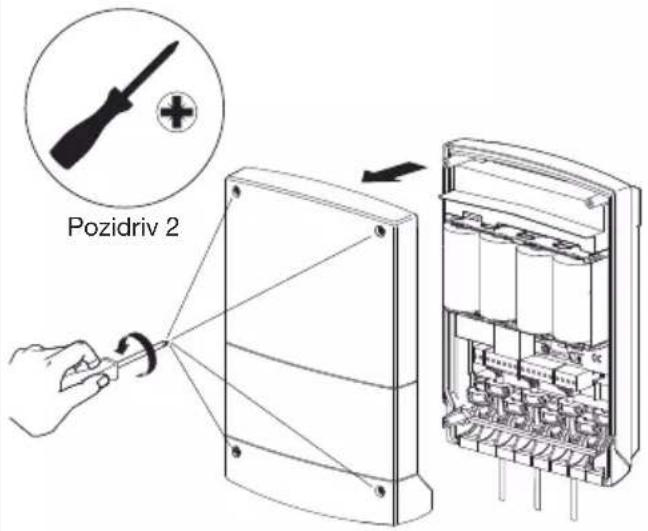

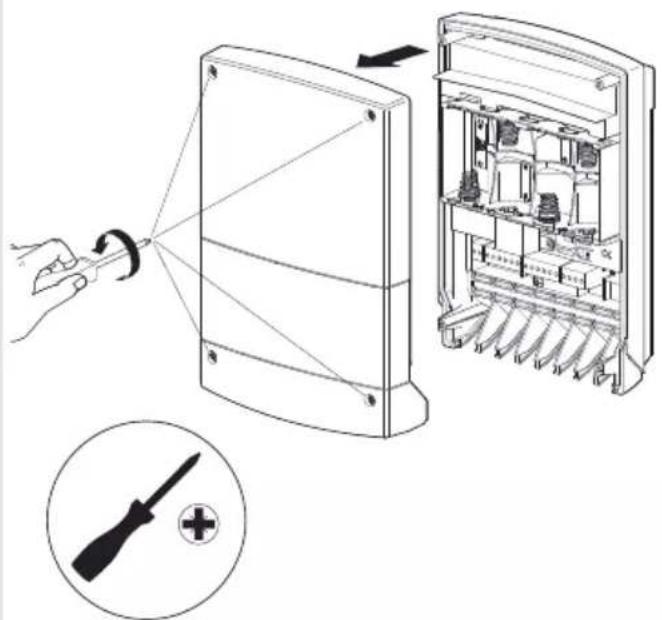

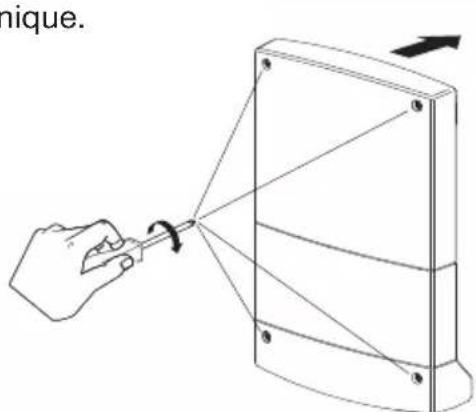

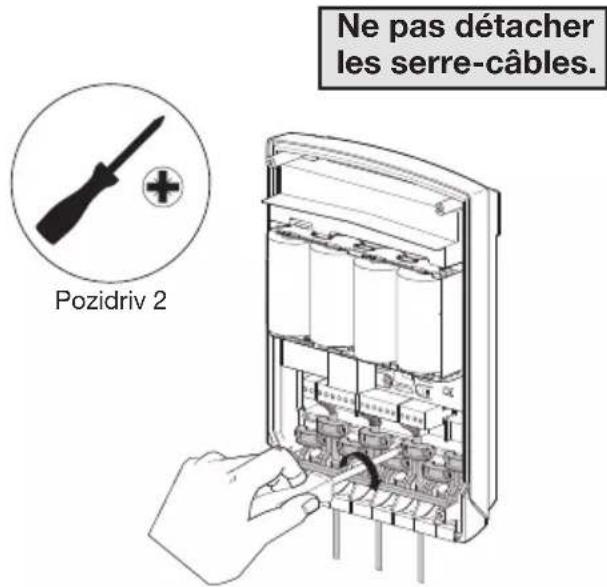

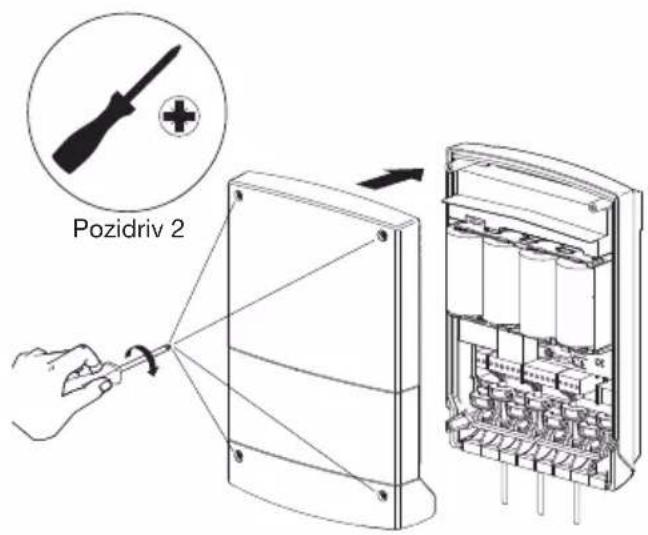

1. Dévisser les 4 vis du capot et ouvrir le coffret technique.

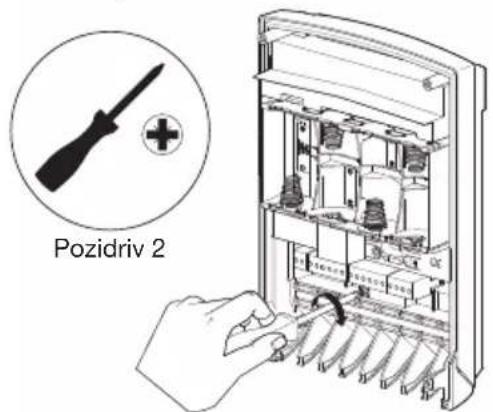

Pozidriv 2

1. Detacher la partie prédécouée amovible.

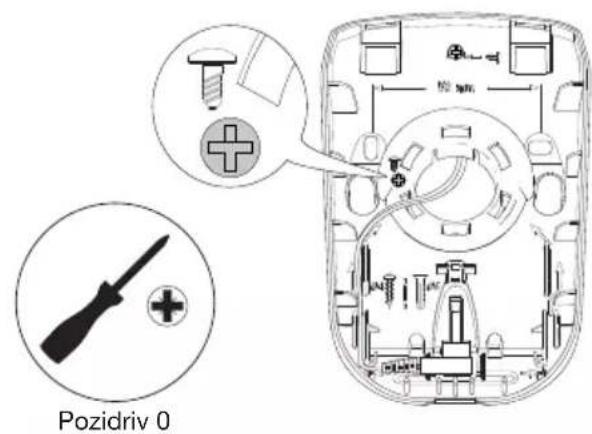

4.2 Charge préalable du combiné avant la pose

ATTENTION : pour les besoin de l'installation, il est nécessaire de mettre le(s) combiné(s) en charge sur leur base de manière à les faire démarrer.

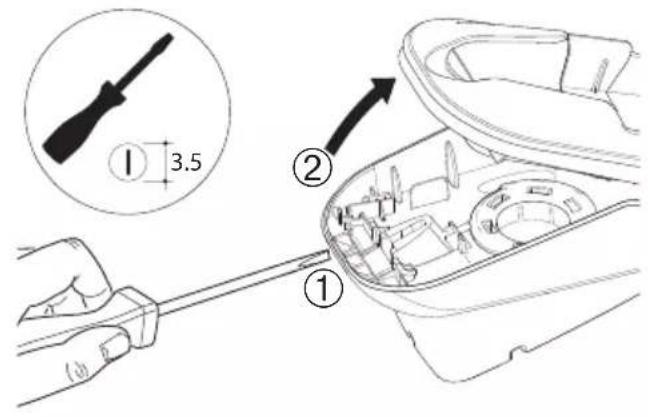

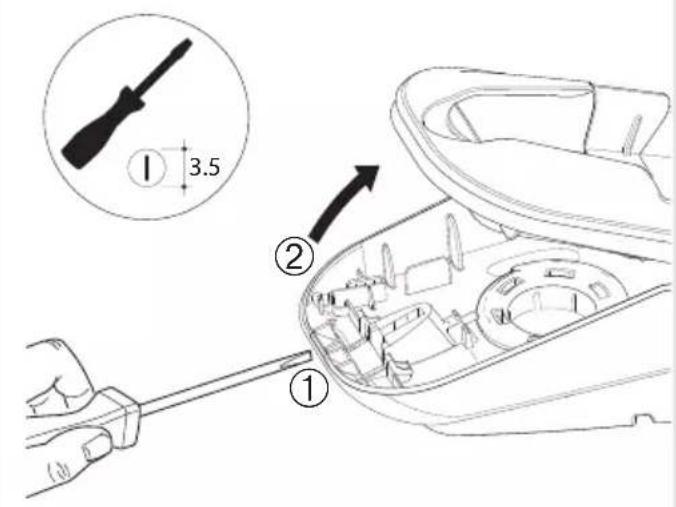

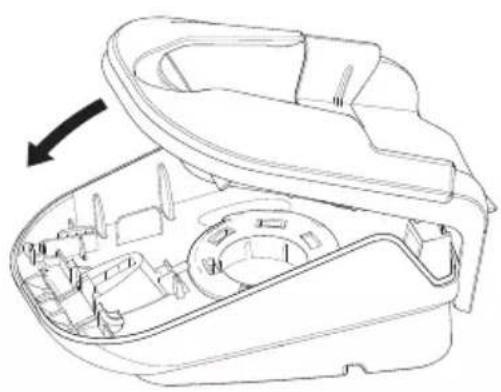

1. Ouvrir la base.

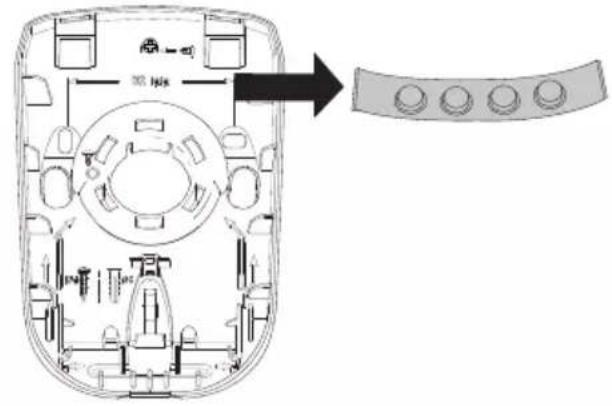

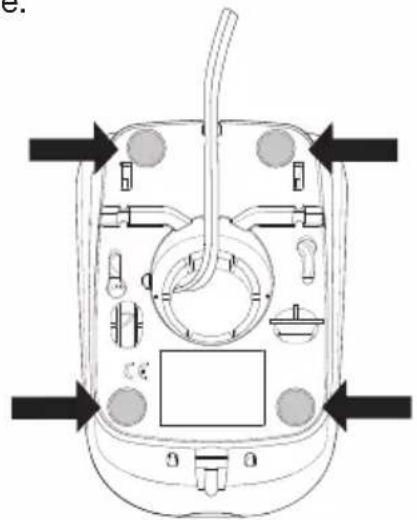

1. Retirer les 4 patins antidérapants.

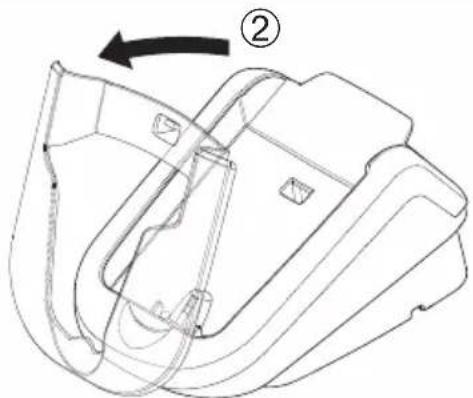

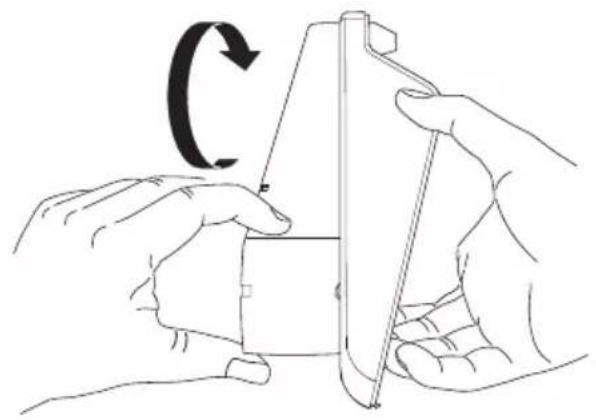

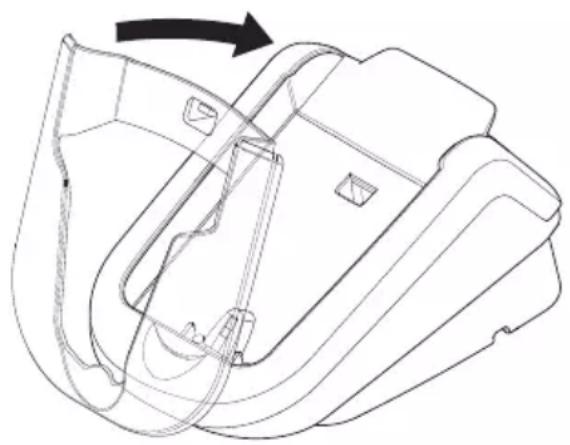

1. Faire pivoter le dos de la base en position "table".

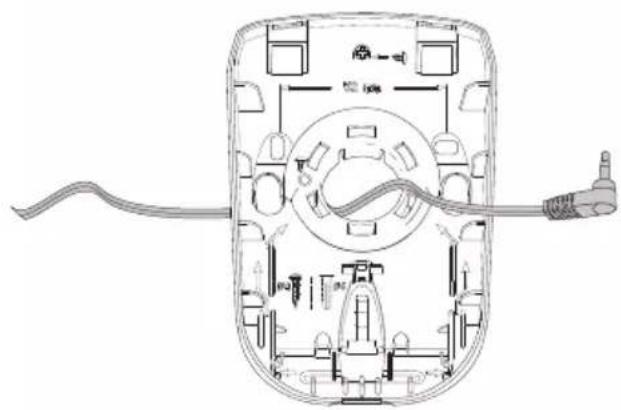

1. Faire passer le jack du bloc d'alimentation dans le trou.

ATTENTION : utiliser obligatoirement le bloc d'alimentation MHU01X fourni.

1. Connecter le jack sur la base ennant bien soin de positionner le cable dans le passage prevu a cet effet.

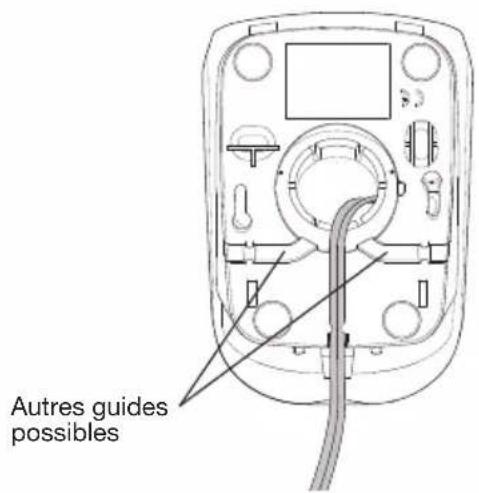

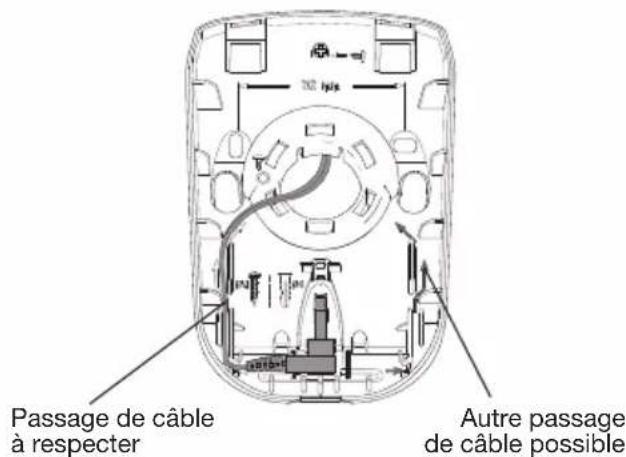

1. Passer le cable d'alimentation dans l'un des guide au dos de la base.

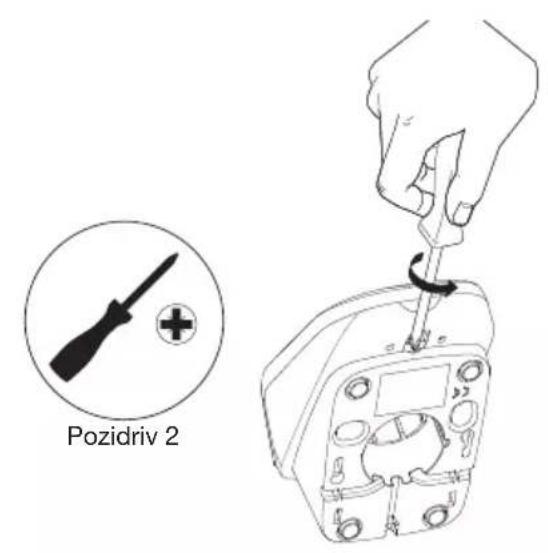

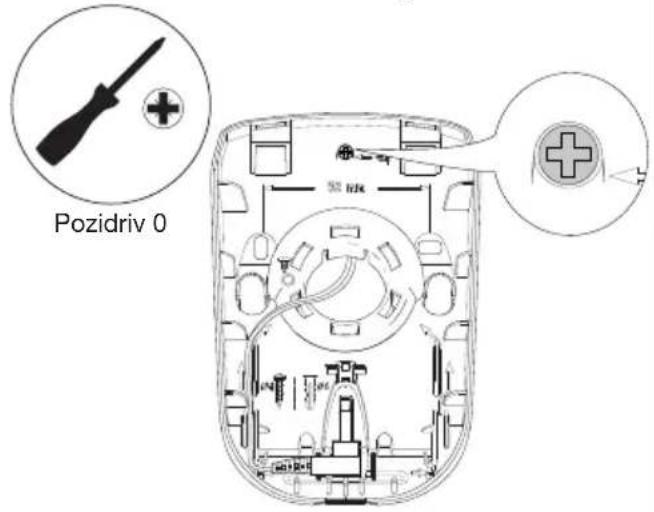

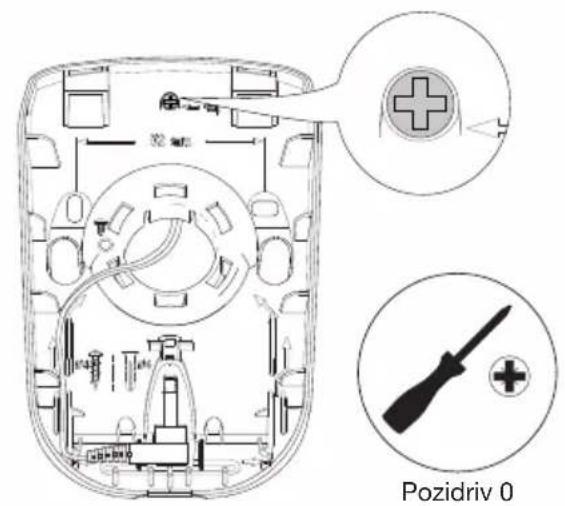

1. Dévisser la vis de blocage.

1. La revisser à cet endroit afin de bloquer la base en position "table".

1. Fermer la base.

1. Visser la vis de blocage afin d'empêcher toute ouverture malencontreuse de la base.

1. Coller les 4 patins antidérapants fournis au dos de la base puis la poser sur la table.

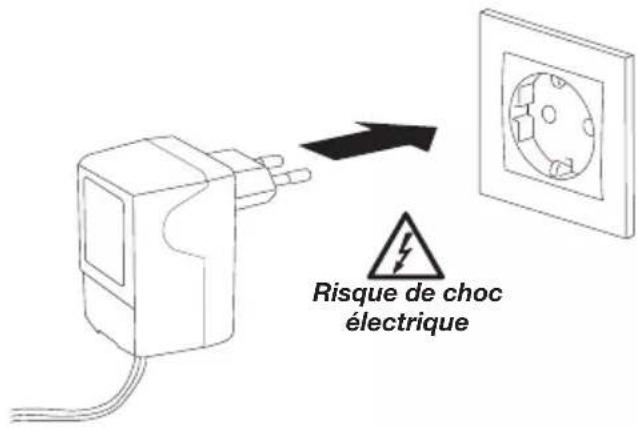

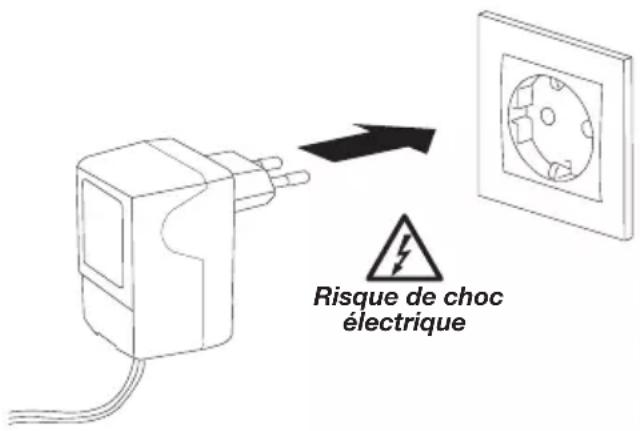

1. Raccorder le bloc d'alimentation au secteur (220 V).

ATTENTION: la prise secteur doit rester facilement accessible afin de pouvoir débrancher facilement le bloc d'alimentation.

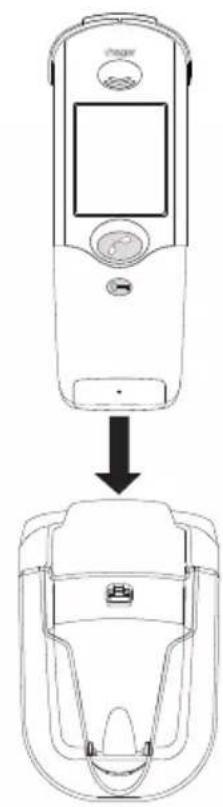

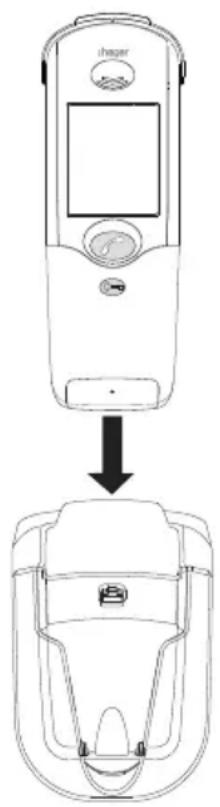

1. Poser le combiné sur la base.

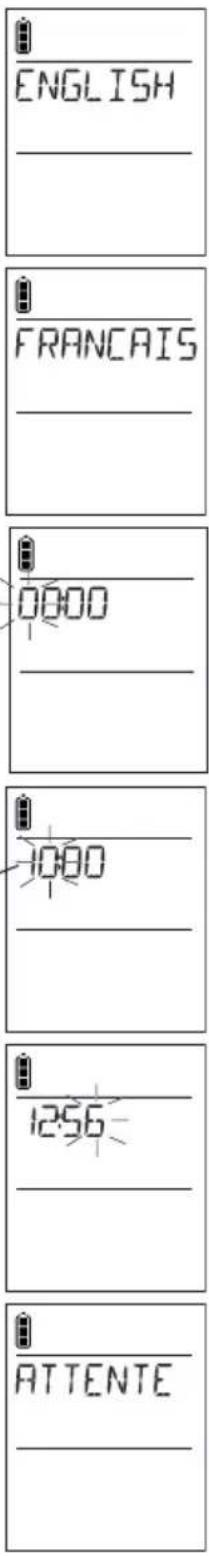

Le combiné affiche pendant 2 s :

Puis ENGLISH si le niveau de charge est correct.

ou

CHARGING (charge en anglais) si la charge de la batterie est insuffisante (1).

Vouss pouvez maintainant passer au chapitre suivant et procedcr a la pose de l'interphone.

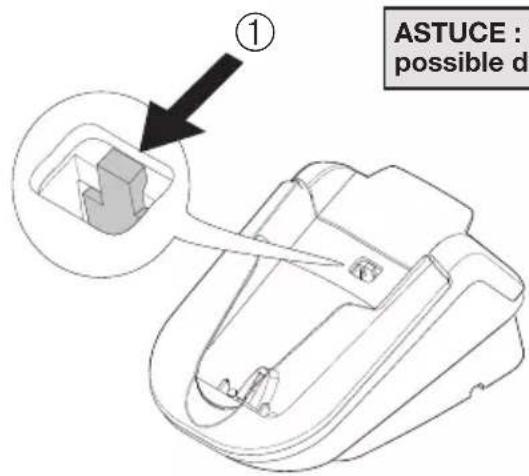

ASTUCE : pour facilitier le décroché du combiné, il est également possible d'enlever la coque transparente amovible.

(1) Pour dispose de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son supportpendant au minimum 2 jours (à noter que cette période n'excuse pas l'utilisation du produit).

5. Pose de l'ensemble de rue

5.1 Pose de la platine de rue

ATTENTION : pour des raisons d'étanchéité, ne jamais tenter d'ouvrir la platine de rue !

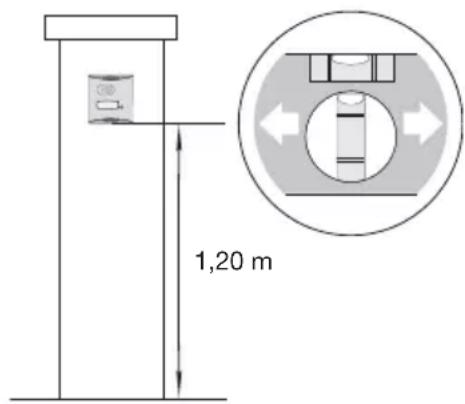

1. Pour facilité l'utilisation, fixer la platine à 1,20 m du sol.

1. Repérer etincer les trous de fixation de la platine de rue avec un forêt de 6 mm. Repérer également l'emplacement du trou de passage du cable àincer (08mm min.recommande).

Pour le montage des platines blindées, se reporter au chapitre de la page suivant. Pour le montage des platines sans blindage, se reporter aux étapes 3 à 6.

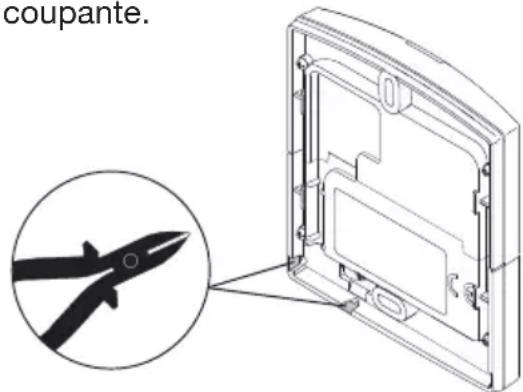

1. Si le cable contourne le pilier, percer l'un des opercules à l'aide d'une pince coupante.

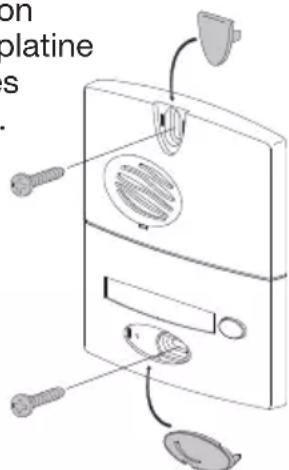

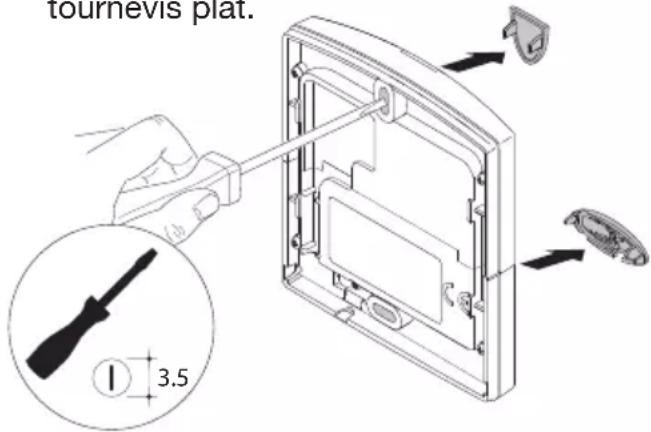

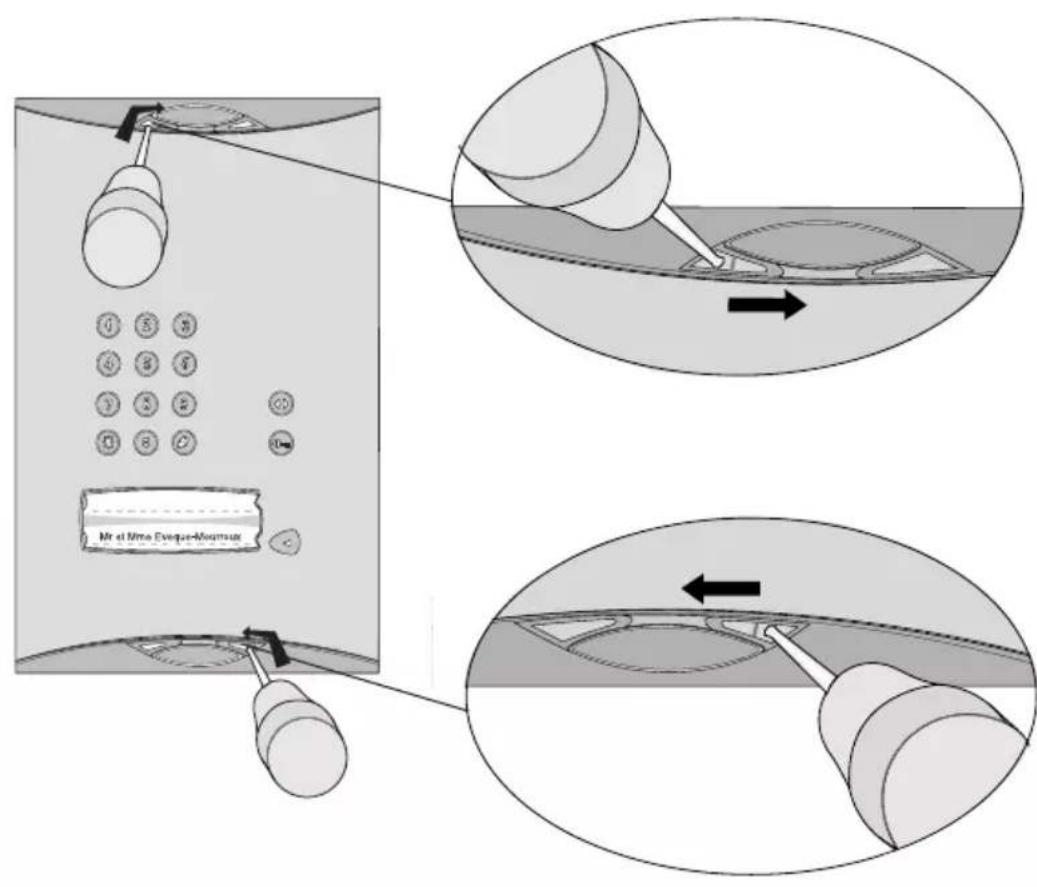

1. Pousser les deux cache-vis à l'aide d'un tournexe plat.

5.Passar le cable selon I'etape 3,visser la platine de rue. Remetre les cache-vis en place.

Pozidriv 2

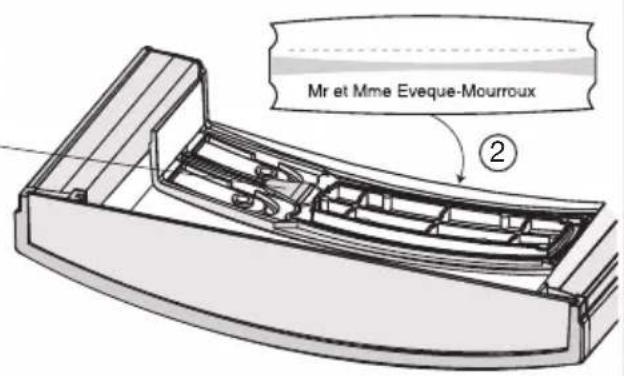

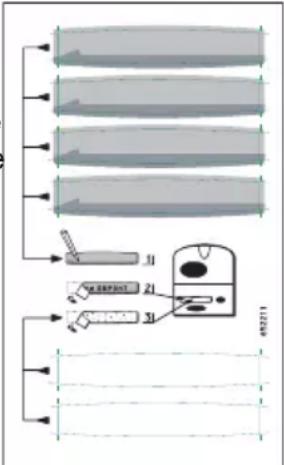

1. Ecrire avec un crayon de papier ou avec un feuitre permanent.

Coller par dessus une étiquette transparente de protection.

ASTUCE : un logiciel d'impression d'étiquette (EtikPrint) est disponible sur le site internet Hager.

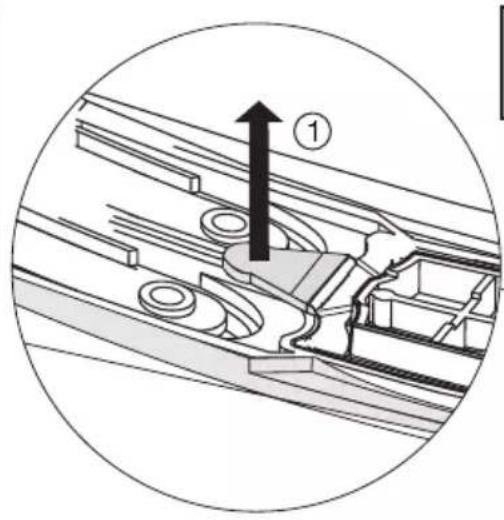

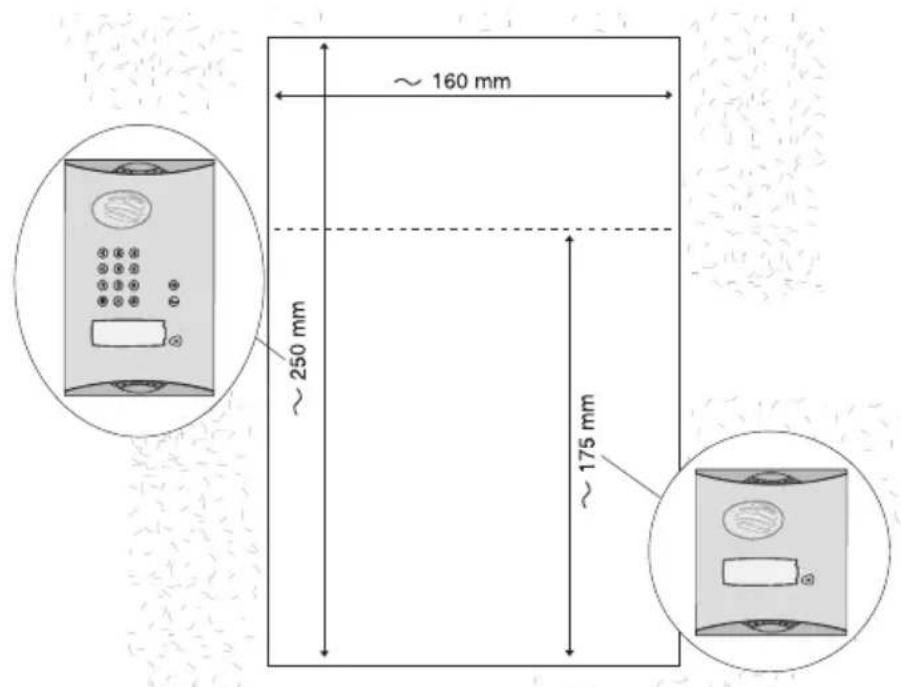

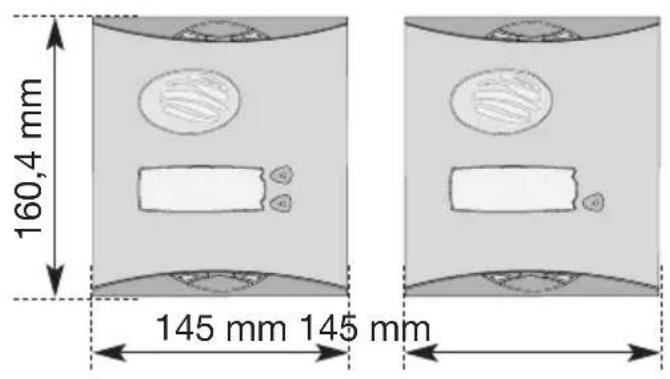

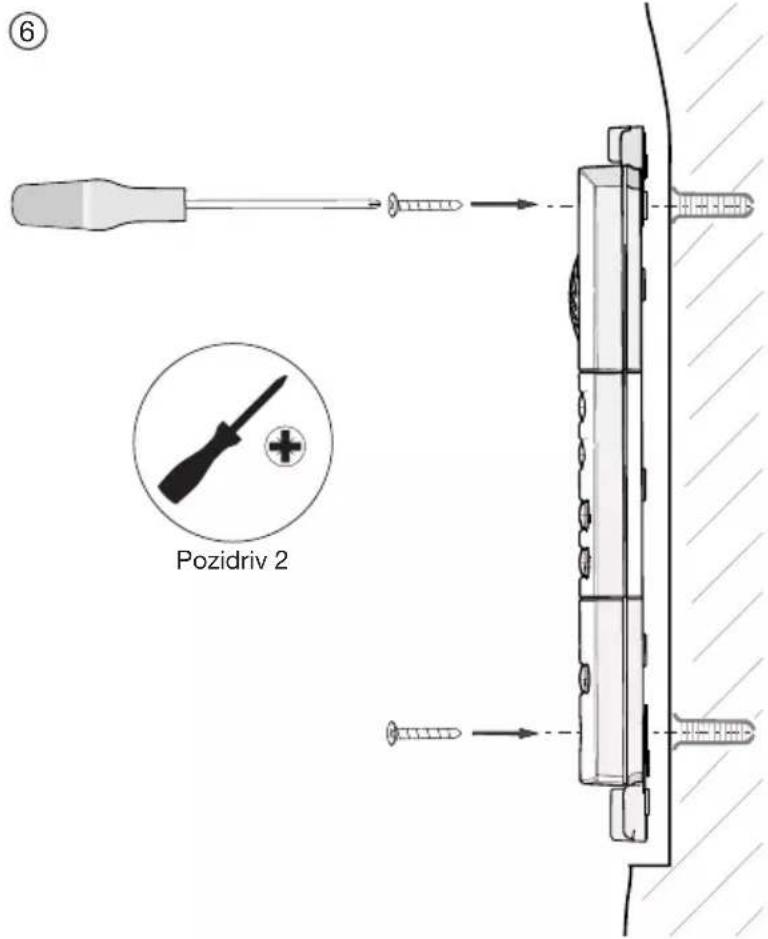

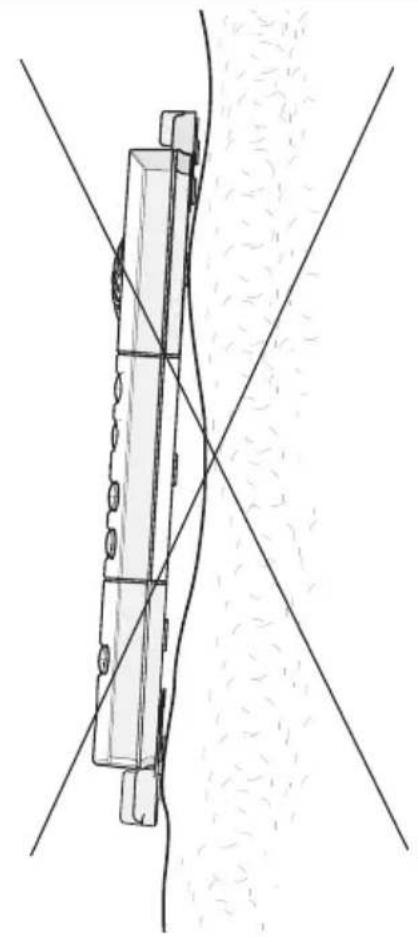

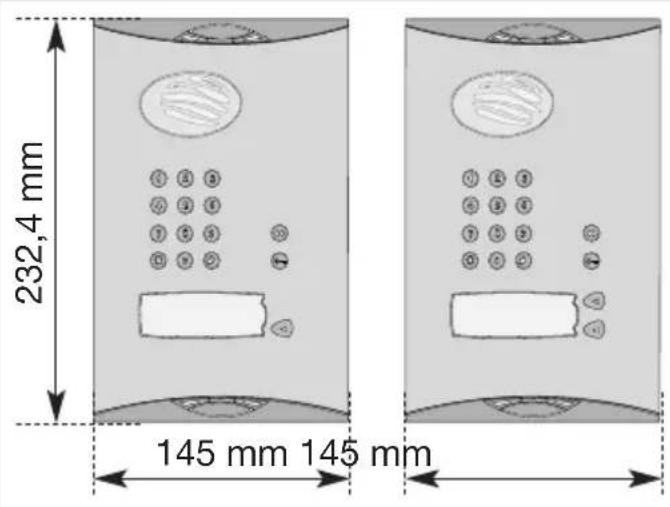

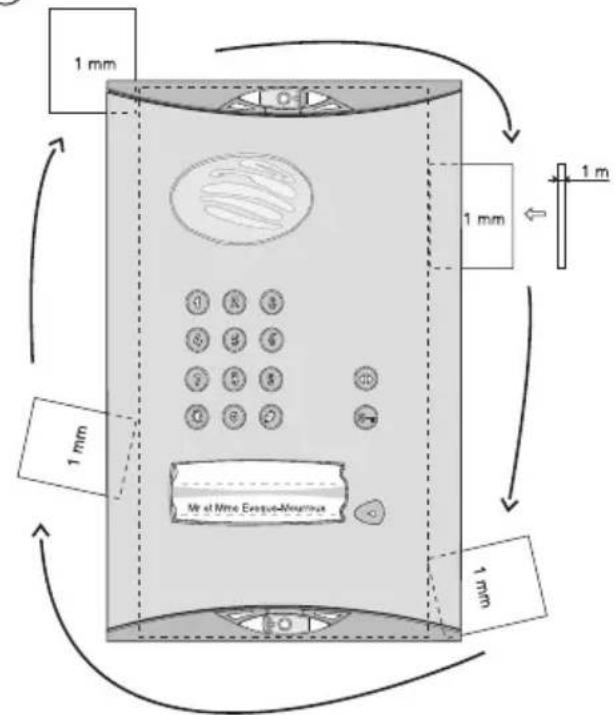

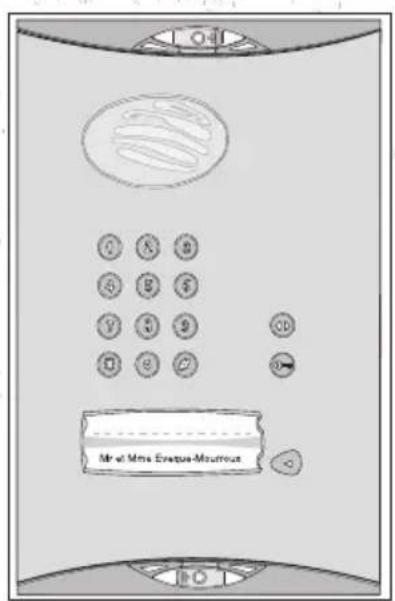

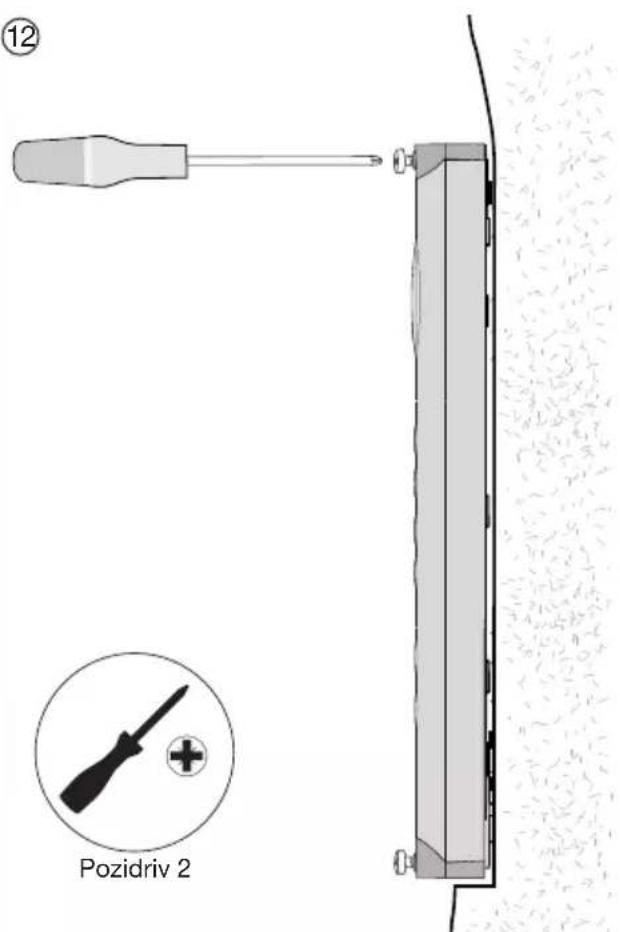

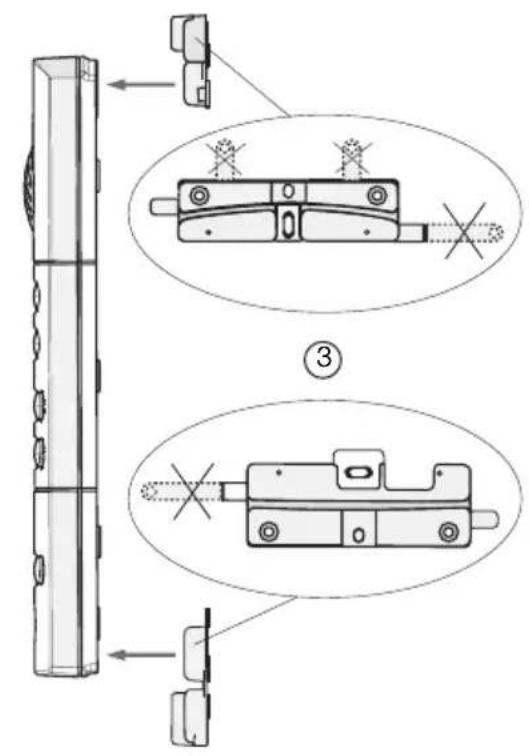

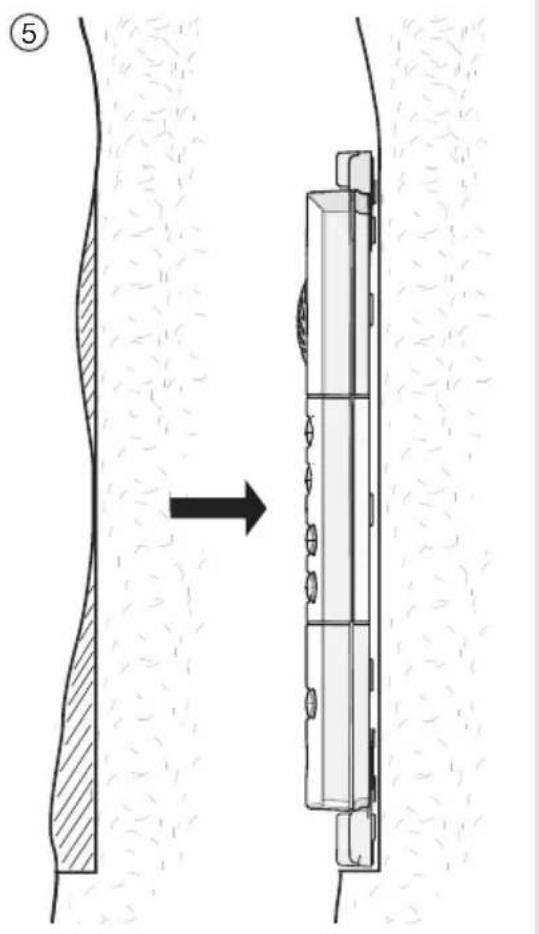

Montage des platines blindées

ASTUCE : un logiciel d'impression d'étiquette (EtikPrint) est disponible sur le site internet Hager.
ATTENTION : utiliser impératifement l'étiquette fournie, et la positionner méticuleusement à l'emplacement prévu.

(4)

⑦

(8)

(9)

10

⑪

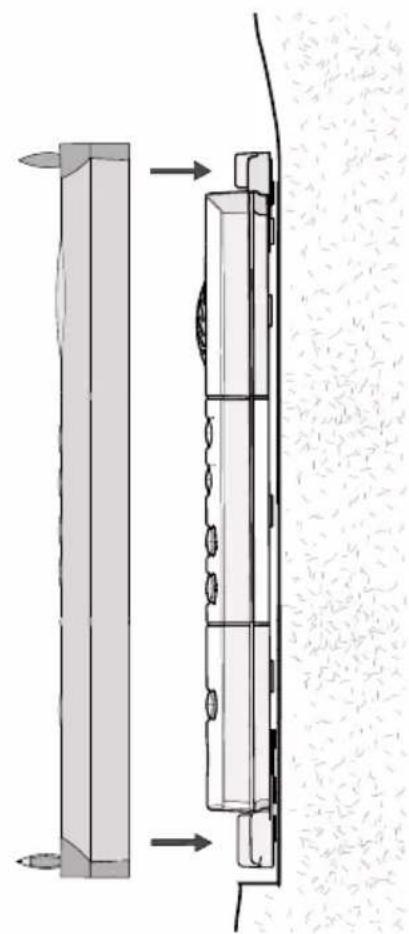

ATTENTION : lorsque le blindage est positionné sur la platine, il doit y avoir 1 mm de décalage (utiliser une cale par exemple) entre le pilier et le blindage.

⑫

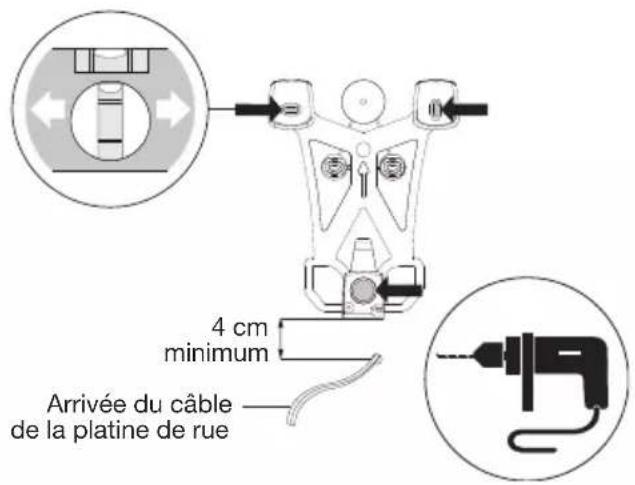

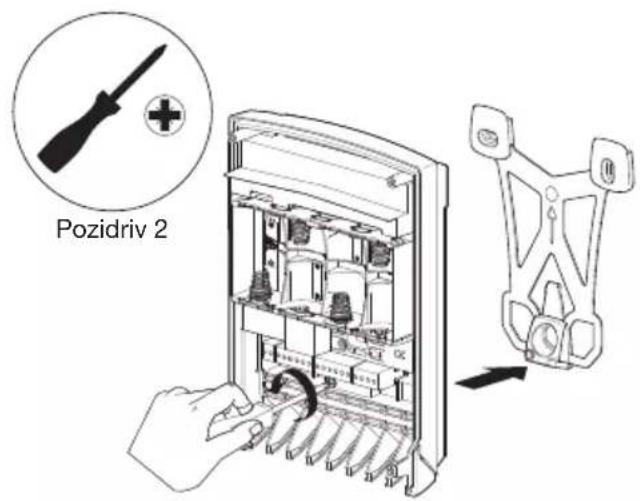

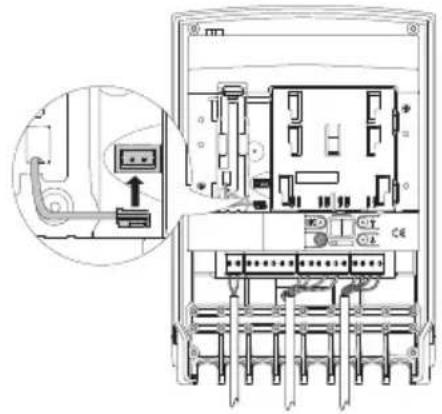

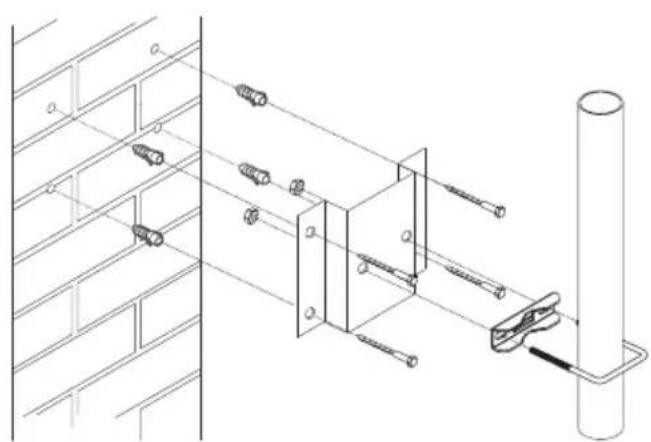

5.2 Pose du coffret technique

1. Dévisser la vis de blocage du support de fixation puis le retirer.

1. En respectant les régles de pose cédssous, repérer les 3 points de fixation et percer le pilier avec un foret de 06mm

Régles de pose

Afin de facilititer l'accroche du socle sur la pièce de fixation, désir une surface plane sur le pilier côte jardin (ou la rendre la plus plane possible), en particulier pour la partie supérieure de la pièce.

Afin de garantir une bonne portée radio :

• réserver un espace libre autour du coffret technique,
• dégager toute vigétation trop dense à proximé, et veiller à l'entretenir,

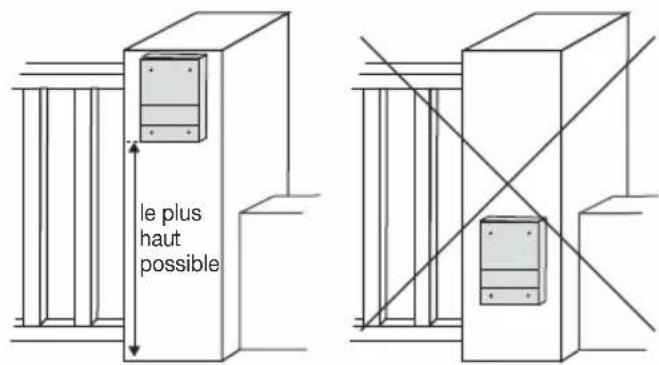

• placer le coffret le plus haut possible (minimum 80 cm),
• limiter la présence d'obstacle entre l'emplacement du coffret et la maison où seront installé(s) le(s) combiné(s).

Ne pas rouler le cable de liaison à proximé ou dans le coffret, mais couper le surplus.

Eviter également de placer les produits à proximé de bardage métallique (grillage, clôture, portail métallique...) ou de sources de perturbations electrolytiques :

• pour le coffret technique : compteur électrique, ligne électrique haute tension, commande d'éclairage, récepteur radio...,
• pour le combiné : matériel hi-fi, video, electroménager, compteur ou tableau électrique, commande d'éclairage...,

• le coffret technique doit être à plus de 3 m du poste interieur.

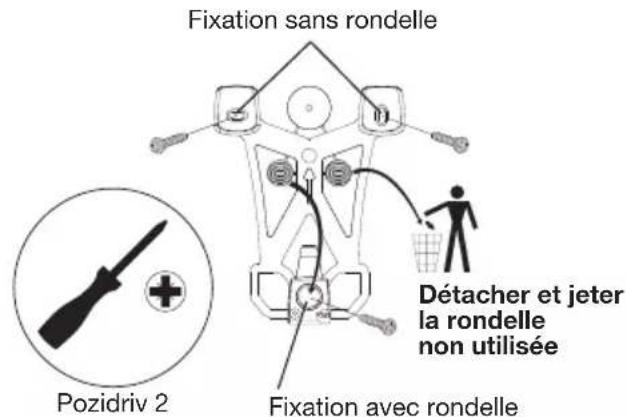

• Insérer une rondelle et fixer le bas puis le haut du support.

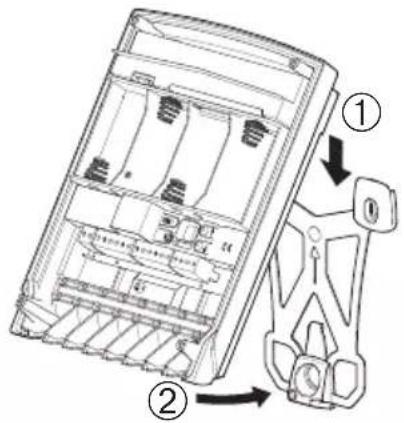

1. Accrocher le socle sur le support de fixation.

1. Bloquer le socle à l'aide de la vis de blocage.

5.3 Raccordement

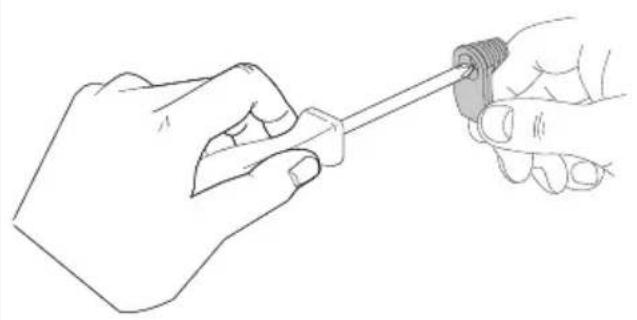

1. Pour permettre le passage des cables (platine de rue, alimentation exterieure, motorisation...), detacher les passac-cables et les percer au diametre du fil à l'aide d'un tournevis cruciforme.

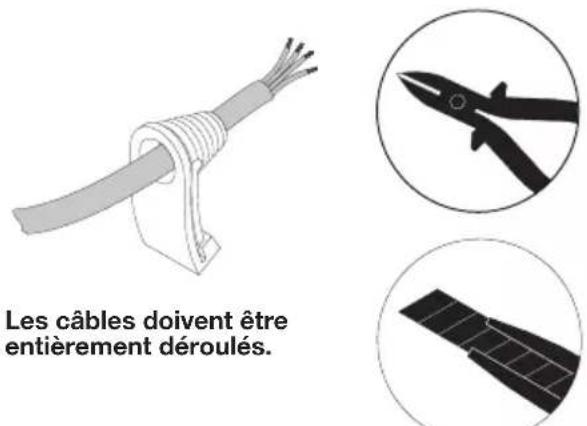

1. Couper les câbles à la longueur nécessaire puis les passer dans les passée-câbles. Dénuder l'extrémité des fils sur environ 1 cm.

ASTUCE :

• Pour facilitier le câblage, tous les borniers sont débrochables.
• Les raccordements sont résumés sur une étiquette présente à l'intérieur du capot du coffret technique.

3. Raccordement de la platine de rue

Cábler les 4 fils de la platine de rue sur les borniers 15 à 18 du coffret technique.

15/Vert : Data - 16/Jaune : Data + 17/Rouge : alim + 18/Noir : alim -

ASTUCE : s'il est nécessaire de rallonger le cable entre la platine de rue et le coffret, conserver ou réduire la longueur du cable fournis puis effectuer les raccordements dans une boîte de dérivation en respectant les règles suivantes :

• jusqu'à 10 m (en incluant la longueur restante du cable d'origine): pour les 4 fils, utiliser du cable de section 4 x 0,32 mm (AWG22)
• de 10 à 15 m (en incluant la longueur restante du cable d'origine):
• pour les fils d'alimentation (rouge et noir), utiliser du cable de section 2 x 0,75 mm(AWG18)
• pour les fils de Data (vert et jaune), utiliser une paire torsadée standard 2 x 0,16 mm(AWG25) et d'impédance Z = 124Ω.
• de 15 à 25 m (en incluant la longueur restante du cable d'origine):
• pour les fils d'alimentation (rouge et noir), utiliser du cable de section 2 x 1,5 mm² (AWG15)
• pour les fils de Data (vert et jaune), utiliser une paire torsadée standard 2 x 0,16 mm(AWG25) et d'impédance Z = 124Ω.

4. Raccordement d'une gâche électrique

Effectuer les raccordements en respectant les sections de cables suivantes :

• en 3 et 4:0,75 mm² jusqu'à 15 m / 1,5 mm² jusqu'à 30 m,
• en 5, 6, 7 et 8:0,22mm^2 (fil de type téléphonique).

ATTENTION: pour être reconnaue, la gâche doit être cableée avant la création du lien radio entre le combiné et le coffret technique.

Commande de gache ou serrure electrique (pas besoin d'alimentation externe)

Bouton-poussoir place cote jardin permettant de commander manuellement la gache. Placer cette commande hors de portée et de visibilité depuis la rue (raccordement non obligatoire).

ATTENTION : pour que le retour d'information soit gere correctement, le contact de position (ref. : D8921 disponible au tarif) doit etre cable avant la mise sous tension et etre en position fermé lors de la creation du lien radio entre le combiné et le coffret technique. Si aucun contact n'est raccordé, le combiné affichera gache fermée quelsque soit I'etat de la gache.

Le contact de position permet d'avoir le retard d'information sur l'afficheur de l'etat de la gache :

• ligellermee(contactferme),
• Lache ouverte(contact ouvert).

5. Raccordement d'une motorisation de portail d'une marque autre que Hager

Effectuer les raccordements en respectant une section de cable de 0,22 m (fil de type téléphonique).

ATTENTION: pour que le retard d'information soit gere correctement, le contact de position (ref.: D8921 disponible au tarif) doit etre cable avant la mise sous tension et etre en position fermé lors de la creation du lien radio entre le combiné et le coffret technique. Si aucun contact n'est raccordé, le combiné affichera portail fermé quelque soit I'etat du portail.

Si un bouton puisoir pour une commande manuelle de l'automatism est déjà installé, raccorder les bornes 12 et 14 en parallele sur cette entrée de commande manuelle.

Le contact de position permet d'avoir le retard d'information sur l'afficheur de l'etat du portail :

• lI terme(contact fermé),
• lportail duvert(contact ouvert).

Commande d'une motorisation de portail, sortie relais contact sec 48 Vcc/1 A. La motorisation nécessite une alimentation externe.

6. Raccordement d'une motorisation de portail Hager LK7001F, LK7002F, LK7003F et LK7004F

Effectuer les raccordements en respectant une section de cable de 0,22 mm(fil de type téléphonique).

5.4 Alimentation du coffret technique

1.A. Coffret technique LCB01F

Deux types d'alimentation sont possibles.

- Par piles

Positionner 4 piles 1,5 V LR20 (non fournies) en respectant la polarité.

ATTENTION: pousser les piles dans leur logement pour bien assurer le contact entre le pole + de chaque pile et la partie métallique!

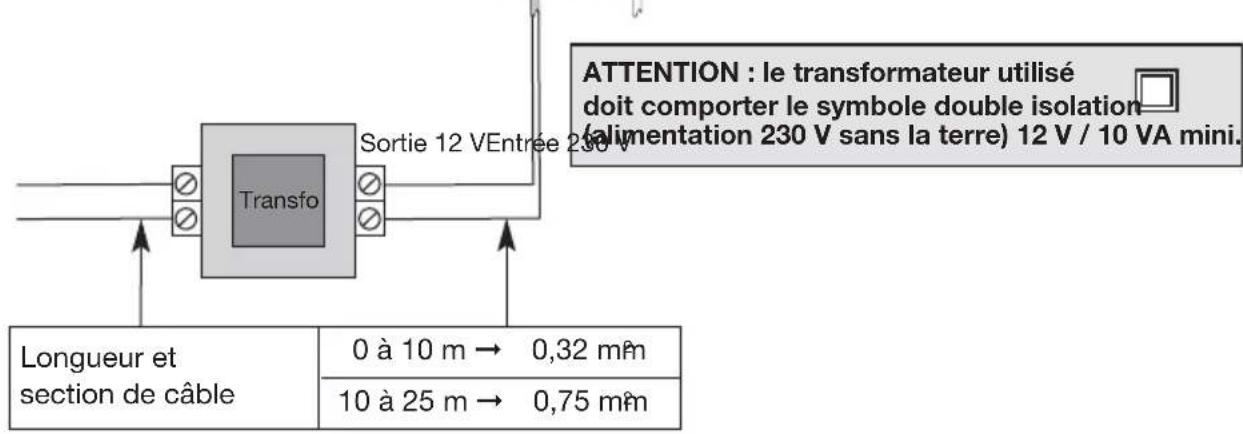

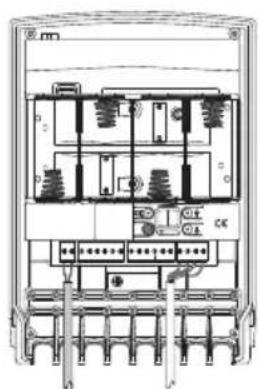

- Par transformateur

Brancher une alimentation entre 12 et 24 V AC ou entre 12 et 30 V DC sur les borniers 1 et 2 du coffret technique (transformateur A7901 disponible au tarif). Aucune polarité n'est a respecter sur ces borniers.

En option

Positionner 4 piles 1,5 V LR20 (non fournies) en respectant la polarité. Les piles sont alors utilisées en secours en cas de coupure secteur.

1.B. Coffret technique à alimentation solaire LCB01S

a. Choisir l'emplacement et l'orientation du panneau solaire.

ATTENTION

• Le panneau doit être orienté plein Sud dans l'hémisphere nord et incliné par rapport au plan horizontal de (cf. gabarit pour l'inclinaison solaire fourni à la fin de la notice):

• 65^ , Nord de la France métropolitaine,

• 60^ , Sud de la France métropolitaine,

• 55^ , en Corse.

• Le panneau doit être orienté cable de raccordement en haut. D'autre part, le panneau doit être placé dans un endroit exempt de tout risque d'ombrage par des arbres ou bâtiments.

• Nettoyer regulierement la surface vitrée à l'aide de produits non abrasifs.

Veiller égalément à ce que le champ lumineux soit toujours bien dégagé et qu'aucun obstacle ne viennent masquer la partie active des panneaux.

b. Monter le support de fixation orientable MJM27X sur le panneau solaire.

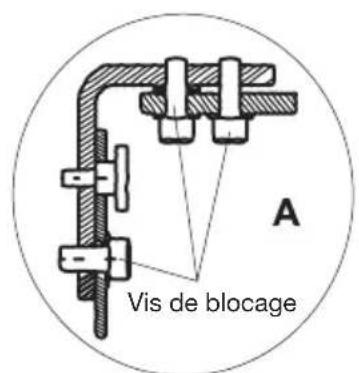

a) Devisser légèrement les vis de blocage au niveau des plaques de fixation A.
b) Positionner le support de fixation à l'arrière du panneau solaire.
c) Visser les vis de blocage.
d) Modifier l'inclinaison du panneau solaire conformément aux instructions décrites à la fin de cette notice.
e) Bloquer le panneau solaire en serrer la vis de réglage inclinaison.

ATTENTION: le support de fixation permet une inclinaison de 0 à 180^ par palier de 5^ . Ce réglage s'effectue à l'aide de la vis de réglage d'inclinaison.

c. Fixer le panneau solaire :

2 cas possible

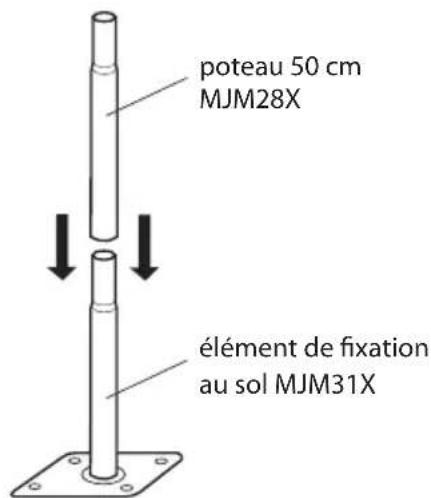

Fixation au sol

I. Fixer l'objet de fixation MJM31X au sol et assembler les poteaux 50~cm MJM28X (objet de fixation et poteaux non fournis et disponibles au catalogue).

II. Monter le support de fixation orientable MJM27X sur le poteau à l'aide de l'étrier MJM30X (support fourni avec le kit LCP01S, étrier non fourni et disponible au catalogue).

Fixation au pilier ou au mur

III. Fixer l'objet de fixation MJM32X au mur ou au pilier et assembler les poteaux 50 cm MJM28X (objet de fixation et poteaux non fournis et disponibles au catalogue).

IV. Monter le support de fixation orientable MJM27X sur le poteau à l'aide de l'étrier MJM30X (support fourni avec le kit LCP01S, étrier non fourni et disponible au catalogue).

d. a. Brancher un panneau solaire 12 V 8 W de puissance mini (réf. MJU01X fourni avec le kit LCP01S ou disponible au catalogue) sur les borniers 1 et 2 du coffret technique. Aucune polarité n'est à respecter sur ces borniers.

Câble préconisé non fourni

Longueur cable Section cable min Diametre cable min AWG
< 5 m 0,33 mm	2	0,644 mm 22
< 10 m 0,65 mm	2	0,912 mm 19
< 20 m 1,31 mm	2	1,291 mm 16

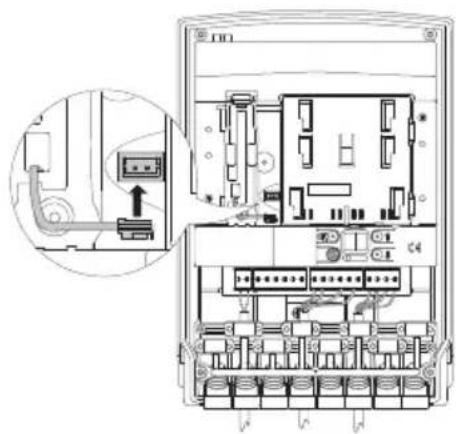

b. Brancher obligatoirement la batterie 908-21X fournie sur son connecteur.

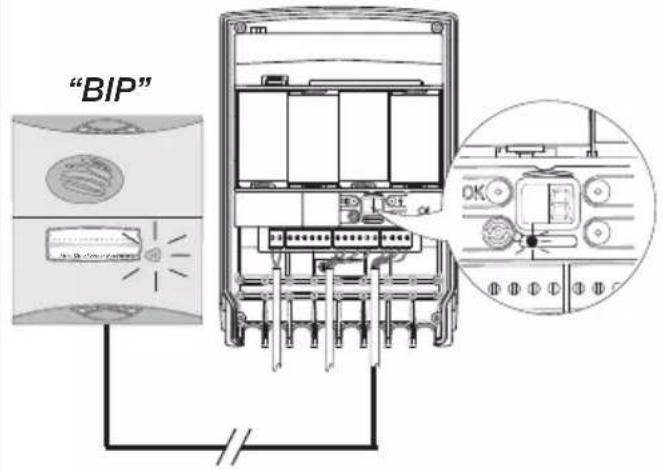

1. A la mise sous tension, la platine de rue s'allume et bip pendant 2 s.La LED de creation de lien radio s'allume également en rougependant 2 s.

2. Si cen'est pas le cas, vérifier :

3. pour le coffret technique LCB01F, le branchement correct de vos piles ou l'alimentation extérieure du coffret,

4. pour le coffret technique à alimentation solaire LCB01S :

5. le branchement correct de la batterie et du panneau solaire,

6. que le panneau solaire soit suffisamment illuminé.

7. Si la LED de creation de lien radio clignote 3 fois toutes les 5 secondes :

8. retirer l'alimentation du coffret,

9. vérifier le câblage de la platine de rue,
10. remetre le coffret sous tension.

1. Afin de garantir l'étanchéité du coffret technique, positionner et bloquer impératifement tous les passée-câbles dans leur logement en respectant le sens de montage.

1. Bloquer les cables raccordés à l'aide du serre-cables et des vis fournies.

5.5 Création de lien radio entre le combiné et le coffret technique

ATTENTION : chaque touche d'applé de la platine de rue peut être en lien radio avec un maximum de 4 combinés

1. A cette étape de la pose de l'interphone, le combiné doit afficher :

Si ce n'est pas le cas,METTRE LE combiné en charge (cf. chapitre Charge préalable du combiné avant la pose) jusqu'à l'affichage du message du choix de la langue.

1. Preindre le combiné, ouvrir le clapet et selectionner la langue d'utilisation (1) à l'aide des touches

puis

Le combiné bip pendant 2 secondes.

1. Programmer l'heure (1):

A/regler le 1er chiffre à l'aide des touches

B/ passer au chiffre suivant à l'aide de la touche

La touche selectionne le caractère precedent.

C/ reprendre les étapes A et B pour régler les minutes, puis une fois l'heure désirée programmée, appuyer sur la touche.

Le combiné bip pendant 2 secondes.

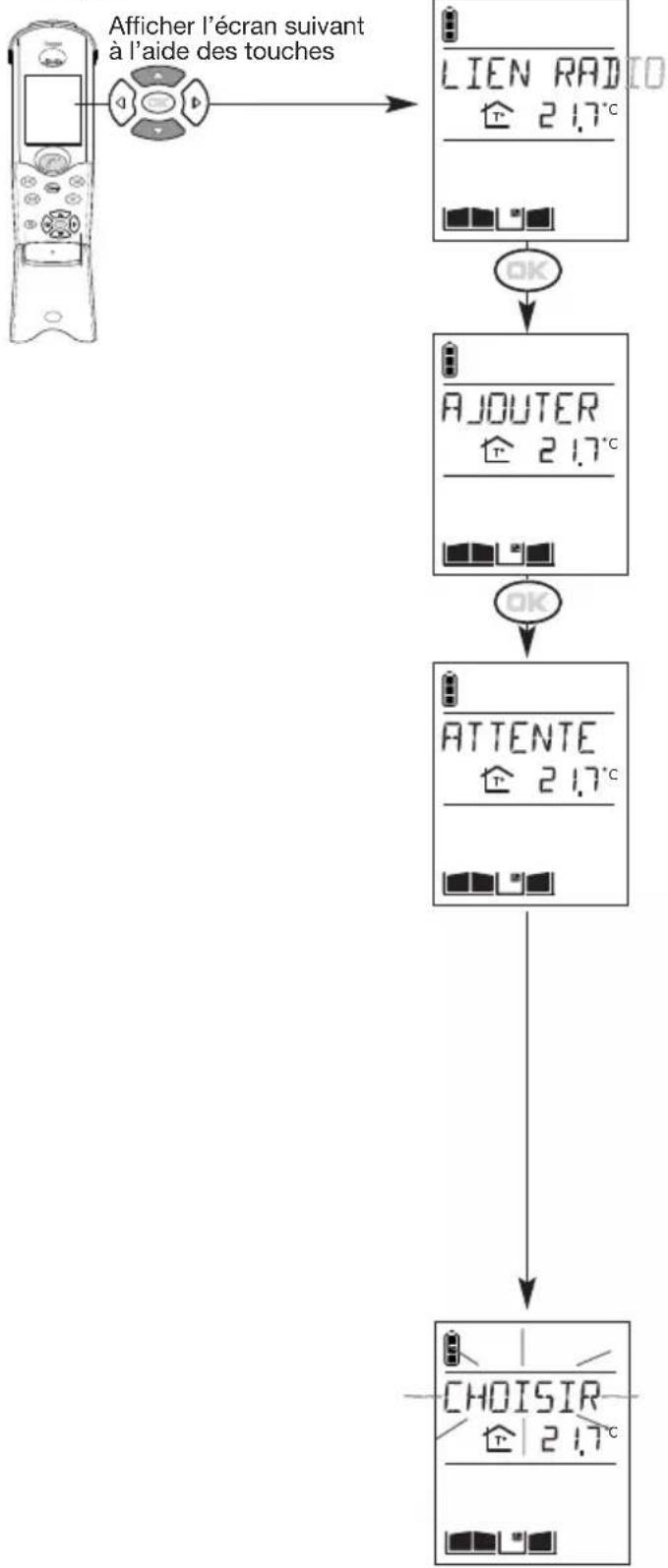

1. Le combiné passe alors en mode création de lien radio et affiche :

ATTENTION: au bout de 2 minutes, le combiné sort du mode creation de lien radio et affiche :

Reprogrammer à nouveau l'heure (Etape 3 de ce chapitre) puis reporter vous à la procédure décrite au chapitre "9.1.3 Cas particuliers, Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'applé de platine de rue" pour créé le lien radio entre le coffret technique et le combiné.

1. Prendre le combiné, se placer à côté du coffret technique et réaliser la séquence page suivante :

(1) Ces paramètres sont modifiables par la suite (cf.: Notice d'utilisation/Modifier les options de fonctionnement du combiné/Modification des options d'utilisation).

Coffret technique Combiné Platine de rue

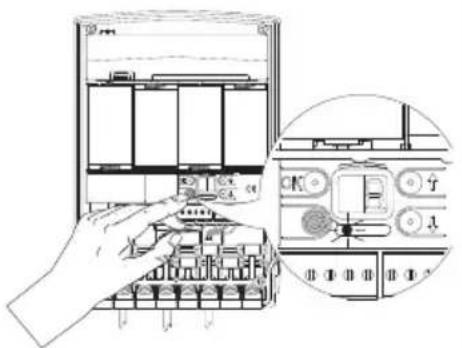

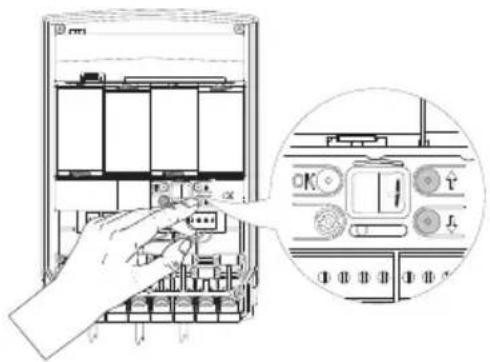

6.Passer le coffret technique en mode creation de lien radio en appuyant sur la touche

La LED de creation de lien s'allume en orange

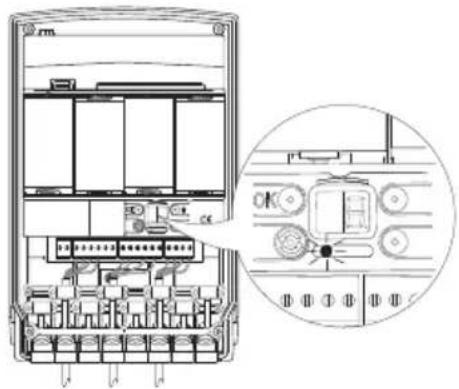

1. La LED de creation de lien radio clignote en orange.

Le combiné affiche :

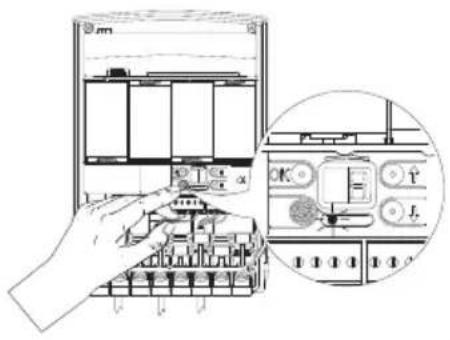

1. Faire un appui sur le bouton d'applé de la platine de rue qui appellera le combiné.

ATTENTION : dans le cas où vous utilisez une platine de rue translucide MHF01X ou MHF02X et un blindage 1 bouton, seule la touche du bas (TOUCHE 1) reste accessible une fois le blindage posé.

+

+

Coffret technique Combiné Platine de rue

La LED de creation de lien radio s'éclaire en vert pendant 2 s.

1. Le combiné affiche :

puis

bip pendant 2 s et

Affichage de l'heure, de la température interieure et extérieure, de l'état du portail, du portillon ou de la gâche (si contacts de position raccordés).

La platine de rue bip pendant 2 s.

"BIP"

La création de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois,
puis returne
automatiquement
à l'écran suivant :

Reprendre alors la procEDURE de creation de lien radio.

Reprendre l'ensemble de la procedure creation de lien radio pour tous les combinés.

Fermer le coffret technique.

Pozidriv 2

6. Test de la portée radio

Avant d'insteller définitivement la base du combiné, assurez-vous d'une bonne portée radio entre le combiné et le ou les coffrets techniques.

1. Placez-vous à l'endetroit où vous désirez installer le combiné, et appuyer brievement sur la touche
2. Si vous disposez de plusieurs accès : selectionner l'accès sur lequel vous foulez effectuer l'écoute à l'aide des touches

puis

1. Vous entendez ce qui se passé sur la platine de rue de l'accès selectionné. Si au moins 3 barres sont affichées, la réception est correcte.

Si ce n'est pas le cas, déplacer le combiné.

1. Appuyer sur la touche et reprendre les essais de portée radio pour chaque accès.

ATTENTION : lors des différents essais que vous allez réaliser, si les combinés ou les coffrets techniques sont trop proches, des perturbations (larsen, grésillements...) peuvent apparaitre. Eloquenter les différents éléments à plus de 3 mètres les uns des autres.

7. Pose du poste interieur

7.1 Sur table

Le principe de montage est précrit au chapitre Charge préalable du combiné avant la pose.

7.2 Fixation murale

Ce chapitre déscrit le passage de la position "table" (position dans laquelle doit se couver le poste interieur à cette étape de l'installation, cf.: Charge préalable du combiné avant la pose) à la position murale.

1. Retirer le combiné de la base.

1. ATTENTION : la coque transparente amovible doit etre presente pour une fixation murale. Si ce n'est pas le cas, la reclipser.

1. Debrancher le bloc d'alimentation du secteur.

Risque de ch électrique

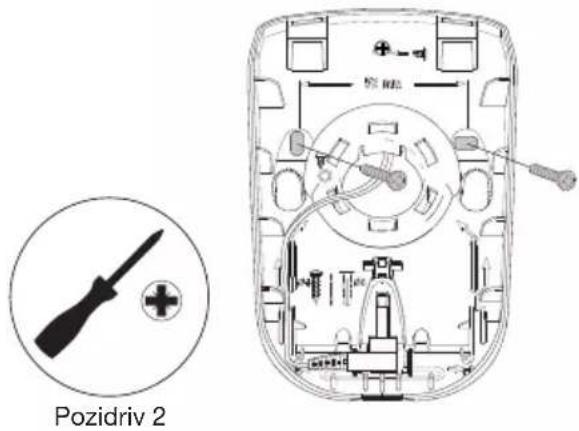

1. Dévisser la vis de blocage de la base. 5. Ouvrir la base.

1. Dévisser la vis de blocage. 7. La visser à cet endroit.

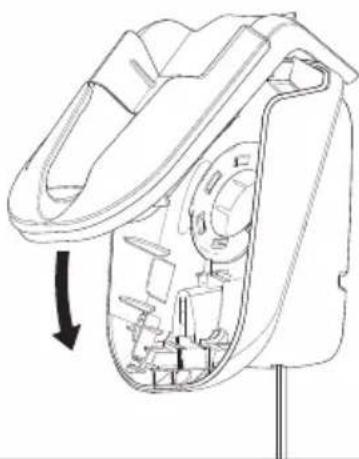

1. Faire pivoter le dos de la base en position murale.

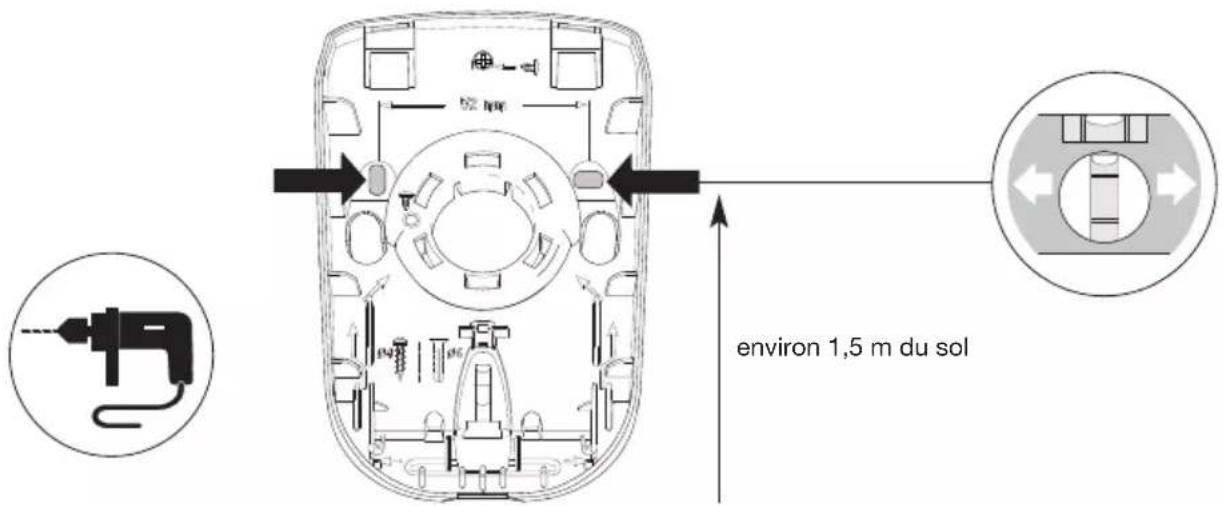

1. Repérez les 2 points de fixation puis percer à l'aide d'un foret de 6 mm .

1. Verifier le bon positionnement du jack du bloc d'alimentation.

1. Passer le cable d'alimentation dans l'un des guide au dos de la base.

1. Fixer la base au mur à l'aide de chevilles et de vis appropriées.

1. Fermer la base.

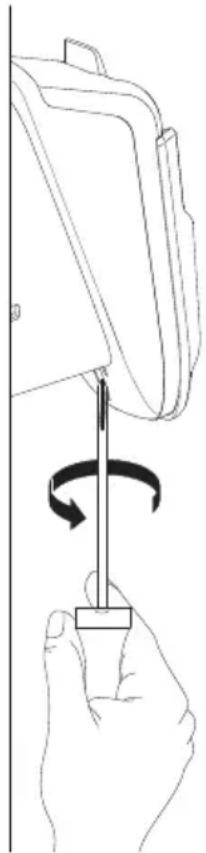

1. Visser la vis de blocage.

Pozidriv 2

1. Raccorder le bloc d'alimentation au secteur (220 V).

ATTENTION: la prise secteur doit rester facilement accessible afin de pouvoir débrancher facilement le bloc d'alimentation.

1. Poser le combiné sur la base.
   Le combiné émet un bip.

Si besoin, l'icone clignote indiquant que le combiné est en charge.

8. Test de fonctionnement

8.1 Tester la communication avec chaque poste interieur

1. Appuyer sur la touche d'appoint de la platine de rue.

Pour confirmer la prise en compte de l'appoint, la platine de rue émet une sonnerie à intervalles réguliers pendant 30 s.

ATTENTION

Si le combiné appelé est déjà :

• en communication avec une autre platine de rue ou un combiné,
  ou hors de portee radio, la platine de rue sonne occupée.

• Le combiné sonne (1) (sauf s'il est en mode silence), le rétro éclairage clignote.

Le nom de l'accès appelant (2) s'affiche.

1. Si le combiné se trouve sur la base, le décrocher :

-si le mode decroche automatique est activé,la communication s'établie, -sinon,appuyer sur la touche

Si le combiné est déjà hors de la base appuyer sur la touche

1. Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches.

1. A la fin de la communication, appuyer sur la touche

et/ou raccrocher le combiné sur la base (le combiné émet 3 bips s'il est correctement posé sur la base).

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

Reprendre les essais pour l'ensemble des combinés.

(1) Sans réponse, le combiné sonne pendant 20 s (valeur d'usine) puis s'arrête. La durée de sonnerie est régable (cf.: Programmer les options de fonctionnement du combiné). Si le combiné est posé sur sa base, la sonnerie est au niveau sonore programme (cf.: Modifier les options de fonctionnement du combiné), si le combiné est hors base, le niveau sonore est progressif (du niveau 1 au niveau sonore programme).
(2) Les noms des accès sont personalisables (cf.: Modifier les options de fonctionnement de l'interphone).

8.2 Tester les commandes d'accès

ATTENTION : le test des commandes d'accès nécessite au préalable d'avoir appris un badge ou programme un code d'accès sur la platine de rue (cf. : Notice d'utilisation/Chapitres 11.2 Modification des options des badges et 11.3 Modification des options des codes accès).

Action sur la platine de rue

1. Présenter le badge devant l'étiquette nom.

Ou composer le code d'accès (2)

1. Si une gache est raccordée, celle-ci est déverrouillé dans les 5 secondes.

ou

Si un portail est raccordé seul (sans une gâche), l'accès portillon est déverrouillé dans les 5 secondes.

Affichage d'etat sur le combiné (1)

Etat de l'accès gâche

Fermé

Ouvert

Pour des essais complémentaires (Test de l'accès portail, des fonctions écoute et communication inter combinés...) se reporter aux chapitres correspondants de la notice d'utilisation.

L'interphone est désormais fonctionnel, vous pouvez si besoin le personneliser en vous reportant aux chapitres Modifier les options de fonctionnement de l'ensemble de rue et Modifier les options de fonctionnement du combiné de la notice d'utilisation.

(1) Si un contact de position est raccordé.
(2) En cas d'erreur de touche, taper sur plus recomposer le code d'accès.

9. Annexes

9.1 Principe général de création de lien radio

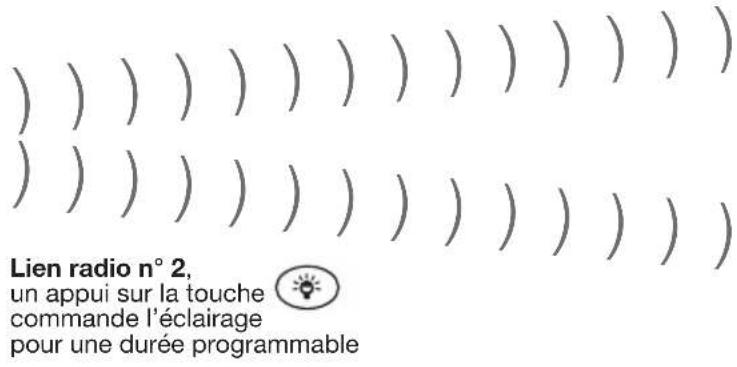

Une installation OPTWIN est une installation domotique dans laquelle l'ensemble des produits d'interphonie communiquent entre euxs par radio.

Elle comporte différents types de produits que l'on peut classer selon leur fonction à l'instant T dans l'installation :

• Des produits "Emetteurs": ils envoient des commandes ou des informations grâce à des actions (ex. :appui sur la touche Lumière du combiné) ou à des événement (fermeture du portail sur le coffret technique)
  Un produit "Emeteurs" peut générer plusieurs commandes différentes (ex : touches Lumière ou Garage sur le combiné).
• Des produits "Récepteurs": ils recoivent des commandes ou des informations et actionnent les applications raccordées (éclairage, automatisme, etc.) ou réagissant en fonction de leur programmation. Ces applications ou réactions sont aussi appelés fonctions.
  Un produit "Récepteurs" peut avoir plusieurs fonctions : (ex. : récepteur de commande 2 voies, flash et sonnerie sur une sirène...).

A noter que les produits peuvent etres successivement des produits "Emetteurs" et des produits "Récepteurs".

Examples :

Le combiné est en communication audio avec la platine de rue. Le combiné est considéré comme récepteur, l'ensemble coffret technique/platine comme émetteur.

La touche Lumière du combiné pilote l'éclairage raccordé au récepteur de commande.
Le combiné est considéré comme émetteur, le récepteur de commande comme récepteur.

La configuration d'une installation OPTWIN consiste :

• A créer des liens radio entre les différents produits émetteur et récepteur pour définir qui commande qui ou qui envoie des informations à qui.
• A affecter une fonction à chaque lien radio, par exemple un appui sur la touche Lumière du combiné active l'éclairage piloté par le récepteur de commande pendant 5 minutes.

La création de lien radio et l'affection d'une fonction à ce lien s'effectue lors de la même procédure, et sont basées sur le principe suivant :

Emetteur Récépteur

1. Mise en mode creation de lien radio.
2. Choix de la touche ou de l'évenement associé à la fonction.

3. Validation de la procEDURE.

4. Mise en mode creation de lien radio.

5. Choix de la fonction.

9.1.1 Le coffret technique est utilisé en émetteur

Exemples d'applications

En créé un lien radio entre un coffret technique et un récepteur de commande il est possible de réaliser des applications de ce type :

• une ouverture du portail allume l'éclairage afin de facilititer l'accès de nuit, la fermeture du portail éteint l'éclairage,
• la commande d'une gâche électrique, enclenché un éclairage de courtoisie pour une durée programmable,
  etc...

• un appui sur la touche d'applé de la platine de rue déclenché une sonnette déportée pour une durée programmable.

Coffret technique Récepteur

1. Mise en mode creation de lien radio.

Appuyer sur la touche

La LED de creation de lien s'allume en orange.

1. Mise en mode creation de lien radio.
2. Choix de la fonction.

Informations disponibles dans la notice du produit récepteur.

Coffret technique Récepteur

1. Choix de l'évenement associé à la fonction.

A l'aide des touches et de l'afficheur du coffret.

N° Nom Compte de l'événement	Commentaire de l'événement
1 Commande du portail Cet événement apparait lors de la commande du portail.
2 Portail fermé Cet événement apparait lorsque le portail se ferme.Sous réserve que les fins de courses soient câblées
3 Commande de gâte Cet événement apparait lors de la commande de la gâte.
4 Portillon fermé Cet événement apparait lorsque le portillon se ferme.Sous réserve que les fins de courses soient câblées
5 Apparition jour (1) Cet événement apparait lorsque le jour se lève.Utile pour arrêter un éclairage de nuit
6 Apparition nuit (1) Cet événement apparait lorsque la nuit tombe.Utile pour activer un éclairage de nuit

ou

1. Choix de la touche associée à la fonction.

Appuyer sur la touche: portail, gache ou appel, de la platine de rue.

ATTENTION : l'étape 5 est inutile si besoin des touches portail, gâche ou appel de la platine de rue.

(1) Evénement disponible uniquement avec une platine MHF01X ou MHF02X.

Coffret technique Récepteur

5. Validation de la procédure.

Faire un appui sur la toucheok

La LED de creation de lien radio s'éclaire en vert pendant 2 s.
Sinon, reprendre la procédure du début.

La création de lien radio est terminée.

ATTENTION: en cas d'erreur, la LED de creation de lien radio clignote 3 fois en rouge. Reprendre alors la procEDURE de creation de lien radio.

9.1.2 Le combiné est utilisé en émetteur

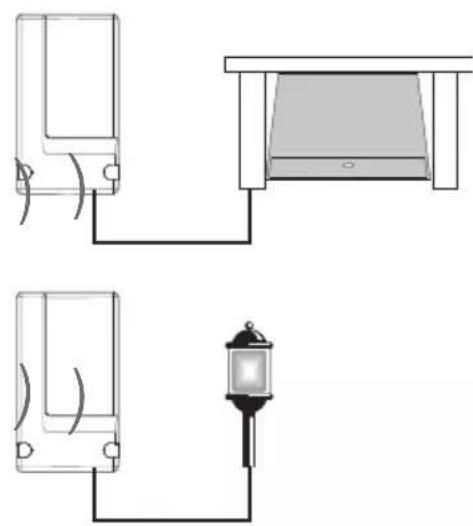

Exemples d'applications

En créé un lien radio entre les touches du combiné et un récepteur de commande il est possible de réaliser des applications de ce type :

Lien radio n°1, un appui sur la touche (commande l'ouverture de la porte de garage, un second appui commande la fermeture

Combé Récepteur

1. Mise en mode creation de lien radio.

Combé Récepteur

1. Choix de la touche associée à la fonction.

Appuyer sur la touche

puis

Selectionner la commande parmi :

GARAGE1

ou

LUMIERE 1

GARAGE 2

LUMIERE 2

GARAGE 3

LUMIERE 3

GARAGE 4

LUMIERE 4

A l'aide des touches

1. Mise en mode creation de lien radio.
2. Choix de la fonction.

Informations disponibles dans la notice du produit récepteur.

Combé Récepteur

5. Validation de la Procedure.

Appuyer sur la touche

Le combiné affiche :

puis
bip pendant 2 s

et
Affichage de Iicone garage ou lumiere.

La création de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois,
puis returne
automatiquement
à l'écran de voir :

Reprendre alors la procEDURE de creation de lien radio.

9.1.3 Cas particuliers

- Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'applé de platine de rue

Il est possible d'affector un combiné à 4 entrées différentes. En ayant réalisé la procédure de creation de lien radio entre le combiné et le coffret technique (cf. chapitre Pose de l'interphone), vous avez créé le lien radio n^0 1 (combiné appris sur la touche d'applé de l'entrée 1 par exemple).

Pour creer les liens radio n° 2, n° 3, n° 4 ou n° 5, réaliser la sequence suivante :

Coffret technique Combiné Platine de rue

1.Passer le coffret technique en mode creation de lien radio en appuyant sur la touche.

La LED de creation de lien s'allume en orange.

2.Passer le combiné en mode creation de lien radio

3. Faire un appui sur le bouton d'applé de la platine de rue qui appellera le combiné.

La LED de creation de lien clignote en orange.

ATTENTION: dans le cas où vous utilisez une platine de rue translucide MHF01X ou MHF02X et un blindage 1 bouton, seule la touche du bas (TOUCHE 1) reste accessible une fois le blindage posé.

Coffret technique Combiné Platine de rue

1. Le combiné affiche :

puis
bip pendant 2 s
et

La LED de creation de lien radio s'éclaire en vert pendant 2 s.

"BIP"

La création de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois,
puis returne
automatiquement
à l'écran suivant :

Reprendre alors la procEDURE de creation de lien radio.

• Création de lien radio entre plusieurs combinés

ATTENTION : chaque combiné peut être en lien radio avec un maximum de 7 autres combinés.

Afin de permettre a plusieurs combinés de rentrer en communication (communication inter combinés) il est nécessaire de creer un lien radio entre chaque combiné.

Pour ce faire, réaliser la série suivante:

1er combiné 2

1.Passer le combiné en mode creation de lien radio.

e combiné

1. Passer le combiné en mode création de lien radio.

1er combiné 2

3. Appuyer sur

1. Le combiné affiche :

puis

bip pendant 2 s bip pendant 2 s

et

e combiné

1. Le combiné affiche :

puis

et

La création de lien radio est terminée

En cas d'erreur, les combinés affichent :

Bip 3 fois,
puis returnent
automatiquement
à l'écran de voir :

Reprendre alors la procEDURE de creation de lien radio.

9.2 Test de liens radio

Cette fonction permet de tester les liens radio déjà créés entre un combiné et un coffret technique.

Pour ce faire, ouvrir le capot du coffret technique puis réaliser la série suivante :

Combé Coffret technique

1. Passer le combiné en mode test de lien radio.

1. Appuyer sur la touche

Combé Coffret technique

1. Sélectionner le coffret technique à tester à l'aide des touches

1. Appuyer à nouveau sur la touche

ou la touche

L'afficheur du coffret affiche "1".

La touche est bien et radio avec sortie port du coffret technique.

L'afficheur du coffret affiche "2".

La touche est bien en lien radio avec la sortie portillon du coffret technique.

L'afficheur du coffret affiche "3".

La touche est bien en lien radio avec la sortie gache du coffret technique.

1. Appuyer 2 fois sur la touche

Le coffret technique bip 3 fois, l'afficheurs 'eteint.

1. Au bout de quelques secondes, le combiné sort du mode test de lien radio et revient à l'écran de voir.

9.3 Suppression de liens radio et retour en programmation usine

9.3.1 Suppression d'un lien radio entre un coffret et un combiné

Cette fonction permet de supprimer les liens radio crees entre un coffret et un combiné.

Coffret technique Combiné Platine de rue

1. Appuyer sur la touche

La LED de creation de lien s'allume en orange.

1. Passer le combiné en mode suppression de lien radio

Coffret technique Combiné Platine de rue

La LED de creation de lien clignote en orange.

1. Faire un appui sur le bouton d'applé de la platine de rue appelant le combiné.

1. Le combiné affiche :

La LED de creation de lien radio s'éclaire en vertpendant 2s.

La platine de rue bipendant 2 s.

La suppression de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois,
puis returne
automatiquement
à l'écran de voir :

Reprendre alors la procédure de suppression de lien radio.

9.3.2 Retour en programmation usine du combiné et du coffret technique

Cette procédure permet de supprimer tous les liens radio et remet également tous les paramètres du combiné et du coffret en valeur usine.

1. Passer le combiné en mode suppression de lien radio

1. Maintenir appuyé sur la touche jusqu'à l'affichage de l'écran OK

Le combiné affiche :

En cas d'erreur, le combiné affiche :

Bip 3 fois,
puis returne
automatiquement
à l'écran de voir :

Reprendre alors la procEDURE de suppression de lien radio.

1. Appuyer brièvement sur la touche plus relâcher.

1. Maintenir appuyé pendant plus de 10 s sur la touche jusqu'à la fin du clignotement rouge de la LED de création de lien radio. Elle s'éclaire ensuite en vert pendant 2 s. La platine de rue bippendant 2 s.

Le retard en programmation usine du combiné et du coffret technique est terminé.

10. Changement des piles

10.1 Du coffret technique LCB01F

A l' apparition du message "PILE ACCES X", il est nécessaire de changer, dans un délais de 1 mois les piles du coffret technique nommé.

ATTENTION: déconnecter le coffret technique du réseau électrique avant toutes opérations de maintenance.

isque de chocolélectrique

1. Ouvrir le coffret technique.

2. Remplacer les 4 piles LR20 usages par des piles neuves.

3. A la mise sous tension, la LED de création de lien radio s'allume en rouge pendant 2 s, la platine de rue s'allume et bip également pendant 2 s. Si ce n'est pas le cas, vérifier le branchement correct de vos piles.

4. Refermer le coffret technique.

Aucune reprogrammation n'est nécessaire suite au changement des piles.

10.2 Du coffret technique à alimentation solaire LCB01S

1. Ouvrir le coffret technique. 2. Debrancher le panneau solaire des

borniers 1 et 2 puis, la batterie.

1. Retirer le boitier de la batterie.

1. Retirer la batterie usagée de son boîtier.

1. La remplacer par une neue (réf. 908-21X) en prénant bienSON de passer le connecteur dans le trou du boîtier.

1. Repositionner le boitier de la batterie dans le coffret technique.

1. Rebrancher la batterie. 8. Rebrancher le panneau solaire sur les borniers 1 et 2.

1. A la mise sous tension, la LED de création de lien radio s'allume en rouge pendant 2 s, la platine de rue s'allume et bip également pendant 2 s. Si ce n'est pas le cas, vérifier le branchement correct du panneau solaire.

1. Refermer le coffret technique.

Aucune reprogrammation n'est nécessaire suite au changement de la batterie.

10.3 Du combiné

Afin de garantir un fonctionnement optimal, il est nécessaire de changer tous les 5 ans les batteries du coffret technique et des combinés.

1. Retirer le combiné de la base puis enlever le clip ceinture en appuyant sur un de ses côtés.

1. Introduire un tournevis plat dans l'encochrome, faire pression puis ouvrir le combiné.

1. Remplacer la batterie reference MTU01X usagée par une neue.

1. Refermer le combiné, remonter le clip ceinture puis poser le combiné sur la base afin de le faire redémarrer.

Si besoin, l'icone clignote indiquant que le combiné est en charge.

1. Programmer l'heure à l'aide

des touches

L'affichage des températures sera actualisée quelques minutes après la remise sous tension.

ATTENTION

• Il est impératif de remplaçer les batteries fournies par des batteries d'alimentation de même caractéristique et de même type soit :
• pour le coffret technique LCB01F 4 piles alcalines 1,5 V du type LR20
• pour le coffret technique à alimentation solaire LCB01S 3,6 V - 700 mAh,
• pour le combiné 3,6 V - 200 mAh.
• Nous vous conseillons les références BATLi03, 908-21X et MTU01X de marque hager disponibles au catalogue et ce, pour garantir la fiabilité et la sécurité des personnes et des biens.
• Déposer les batteries usagées dans les lieux prévus pour le recyclage.

11. Questions-réponses

Questions	Réponses
A quoi correspond une conversation "hachée" dans le combiné?	Ceci peut se produit en limite de réception radio. Lorsque la limite est dépassée, la communication est coupée par le coffret radio. Rapproche-vous alors du coffret.
A quoi correspond les perturbations (larsen, grésillements...) entendues dans le combiné?	Ceci peut se produit lorsque le combiné est trop propre d'une autre combiné ou du coffret technique. Eloigner les différents éléments à plus de 3 mètres les uns des autres.
Pourquoi la qualité de la réception varie-t-elle lorsque je me déplace avec le combiné?	Sans perturbation electromagnétique et sans obstacle entre le combiné et le coffret technique, la portée radio dite en "champ libre" est d'environ 400 m. Lorsque le combiné est à l'intérieur de l'habitation, la portée radio diminuè. En effet, la propagation des ondes radio se trouve réduite selon la nature et l'épaissur des murs ou des cloisons traversés. Brique réduction de 30 % à 50 %Béton et parpaing réduction de 50 % à 70 %Métal et bardage métallique réduction de 70 % à 90 %
Que faire si je n'ai plus d'affichage sur mon combiné?	Il suffit de le remettre en charge sur sa base. Une reprogrammation de l'heure est nécessaire (menu COMBINE/REGLAGES/HEURE).
Que faire si en reposant le combiné sur la base, il n'émet pas de BIP et n'affiche pas ?	Vérifier la présence du secteur.
Puis-je nettoyer mon interphone?	Nous vous conseillons de nettoyer les produits à l'eau savonnue à l'aide d'un chiffon deux lorsque c'est nécessaire. N'utiliser ni alcool, ni acétone pour le nettoyage.
Lors d'un essai de communication, le combiné neSONNE pas?	Vérifier la portée radio (cf.: Test de la portée radio) au besoin, se rapprocher du coffret technique. Vérifier que le combiné n'est pas en mode silence (l'iconde est affchéé).
Comment intervenir sur les raccordements du coffret technique après plusieurs semaines de fonctionnement (par exemple pour raccorder une gâche)?	Il suffit de brancher la gâche ou l'automatism sans avoir besoin de désalimenter le coffret technique. Pour le raccordement d'une gâche ou de contact de position, il est nécessaire de recréer les liens radio existants (cf.: Annexes/Creation de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'applé de platine de rue).
L'état de la motorisation raccordée ne s'affiche pas sur le combiné?	La création de lien radio entre le combiné et le coffret technique doit être effectué contact de position fermé. Si cela n'a pas été le cas, il est nécessaire d'effacer le lien radio existant et d'en recréer un nouveau (cf.: Annexes/Suppression de liens radio puis Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'appeel de plaine de rue).Pour un automatisation de marque Hager, vérifier le câblage et la présence du court-circuit entre les borniers 9 et 10. Pour un automatisation d'une autre marque : • vérifier la présence de contact de position sur les borniers 9 et 10, • en présence de contact de position, placer le portail dans une position telle que le contact soit fermé et vérifier l'apparition de l'affichage.
Sur presentation d'un badge, la platine émet 3 bips d'erreur ?	Le badge n'est pas enregistré (cf.: Programmation des options de fonctionnement de l'interphone).
Le message "PILE ACCES X" apparait ?	Changer les piles du coffret technique (cf.: Annexes/Changement des piles), il est conseillé en même temps de changer la pile du combiné.
Le message "CHARGER COMBINE" apparait ?	Mettre le combiné en charge sur la base.
Le message "MEMOIRE PLEINE" apparait lors de la création d'un lien radio ?	La capacité de mémoire du combiné est atteinte. Proceder à l'effacement de certains liens radio (cf.: Annexes/Suppression de lien radio).
Impossible de rentrer en communication avec un autre combiné ?	Vérifier que le lien radio entre les combinés existe (cf.: Annexes/Cas particuliers/Creation de lien radio entre plusieurs combinés).
Que signifie l'apparition de l'icone sur l'afficheur du combiné ?	Un visiteur s'estprésenté à la platine de rue pendant votre absence. Pour effacer l'icone, appuyer sur une touche du combiné.
Que faire si l'on peut passer les codes d'accès de 4 à 6 chiffres par exemple ?	Effacer tous les codes programmes (menu ACCES/CODES/SUPPRIMER)Modifier la taille des codes d'accès (menu ACCES/CODES/TAILLE)Reprogrammer tous les codes (menu ACCES/CODES/AJOUTER)
Que faire si la gâche n'est pas commande ?	Vérifier le câblage et ses caractéristiques (12 V, 0,5 A max, 250 Ω > r > 24 Ω).Pour le coffret technique à alimentation solaire LCB01S, la présence de la batterie 908-21X est obligatoire.Si la gâche vient en complément d'une installation initiale, il est nécessaire d'effacer le lien radio existant et d'en recréer un nouveau (cf.: Annexes/Suppression de liens radio puis Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'appeel de plaine de rue).

12. Caractéristiques techniques

\section*{Caracteristiques générales}

• Technologie radio multifréquence sécurisée, portée jusqu'à 400 m en champs libre (1), variable selon les conditions d'environnement et d'installation
• Liaison radio : 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
• Son numérique haute fidélité

\section*{Caracteristiques de l'ensemble de rue}

• Boitiers extérieurs en polycarbonate
• Indice de protection du coffret technique et de la platine de rue : IP54 / IK08
• Température de fonctionnement de -20 °C à +70 °C
• Alimentation du coffret technique LCB01 F: 4 piles alcalines 1,5V du type LR20 et/ou alimentation entre 12 et 24 V AC ou 12 et 30 V DC
• Alimentation du coffret technique à alimentation solaire LCB01S : un panneau solaire 12 V 8 W de puissance mini ref. MJU01X + batterie lithium-ion 3,6 V 700 mAh 908-21X
• Autonomie du coffret technique LCB01F : 3 ans (avec 4 piles LR20) (2)
• Durée de vie de la batterie du coffret technique à alimentation solaire LCB01S pour un fonctionnement optimal : 5 ans (3)
• Câblage avec 4 fils entre la platine de rue et le coffret technique
  Commande et alimentation de tous types de gaches 12 V faible consommation (0,5 A maximum, 250 >r > 24
• Commande de motorisation TBT sécurisée acceptant une commande à contact sec 48 Vcc / 1 A (relais ou interrupteur)
• Toutes les entrées/sorties du coffret technique sont du type TBTS

Caracteristiques du poste interieur

• Boîtiers intérieurs en ABS
• Indice de protection IP31/IK04
• Température de fonctionnement de -5 °C à +55 °C
• Alimentation de la base par secteur via le transformateur 220 V / 6 V
• Alimentation du combiné rechargeable : batterie lithium-ion débrochable MTU01X,
  Autonomie du combiné rechargeable hors base : 15 jours (4)

\section*{Caracteristiques du panneau solaire}

• Panneau solaire 8 W polycristallin
• 8 W sous un ensolesillement de 1000 W/cm³ (25°C), AM1.5
• Température de fonctionnement: - 20°C à + 50°C
• Humidité relative : de 50 à 95 %
• Vent: 150 da N/m²
• Grèle: Ø 15 mm à 18 m/s
  Tension à vide : 22 V
  Courant de court-circuit:520 mA
• Dimensions L x I x H : 360 x 249 x 16 mm

(1) La portée en champs libre correspond à la distance théorique maximum séparant le coffret technique et le combiné, en l'absence de tout obstacle (ex.: mur, grillage, végétation, perturbation electromagnétique) de nature à réduire la portée.
(2) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 secondes, 7 commandes de gâche et 6 commandes de portail par jour.
(3) La durée de vie de la batterie est calculée pour un usage domestique, à savoir 2 communications de 10 secondes, 7 commandes de gâche et 6 commandes de portail par jour.
(4) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 secondes, 2 communications inter combinés de 10 secondes et 6 commandes (2 commandes de gâches, 2 commandes de portail, 1 commande d'éclairage et 1 commande de porte de garage) par jour. Pour-disposer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours lors de la 1^re mise sous tension ou pendant 4 jours si l'affichage disparaît (à noter que cette période n'exclue pas l'utilisation du produit).

Pour toutes questions lors de l'installation du système ou avant tout return de matériel, contactez l'assistance

technique :

APPEL NON SURTAXÉ

Une equipe de techniciens qualifies vous indiquera la méthode à suivre la vente adaptée à votre cas.

www.hager.fr

13. Gabarit pour l'inclinaison du panneau solaire

ATTENTION: le support de fixation permet une inclinaison de 0 à 180^ par palier de 5^ . Ce réglage s'effectue à l'aide de la vis de réglage d'inclinaison.

Traitement des apparéils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et roniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à pré les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplénaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou agasin où vous avons acheté le produit.

Hager SAS

132 Boulevard d'Europe

BP78
