VS30W - Thermostat Salus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat filaire programmable hebdomadaire
Marque	Salus
Modèle	VS30W
Alimentation	230 V AC
Sortie commutée	SL (230 V AC)
Sortie régime de nuit	NSB (230 V AC)
Capteurs externes	2 contacts (S1, S2) pour capteur de température optionnel
Modes de fonctionnement	Confort, Standard, Économique, Hors gel, Party, Vacances, Automatique (programmé)
Plage de température (chauffage)	5 °C à 35 °C (réglable)
Plage de température (refroidissement)	5 °C à 40 °C (réglable)
Programmation horaire	Jusqu'à 6 plages par jour, individuelle ou par groupe de jours
Affichage	LCD numérique avec icônes de mode, température, heure, jour
Montage	Encastré dans boîtier électrique standard Ø 60 mm
Conformité	CE, RoHS (Directives 2014/30/UE, 2014/35/UE, 2011/65/UE)
Type de régulation	MLI (modulation) ou tout-ou-rien (écart ±0,5 °C ou ±1,0 °C)
Fonction NSB	Commutation automatique Confort/Économique via horloge externe
Protection antigel	Oui (température réglable de 5 °C à 17 °C)
Capteur de sol optionnel	Utilisable pour mesure ambiante ou limitation de température de sol
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits liquides ou abrasifs
Sécurité	Utilisation intérieure uniquement, installation par personnel qualifié, respect des réglementations nationales
Température de fonctionnement	Non spécifiée, usage intérieur standard (0-40 °C estimé)

FOIRE AUX QUESTIONS - VS30W Salus

Comment installer le thermostat VS30W ?

Le thermostat est conçu pour un montage encastré dans un boîtier électrique standard de 60 mm. Il doit être installé par une personne qualifiée conformément aux réglementations nationales et européennes. Respectez les schémas de câblage fournis dans la notice.

Comment régler l'heure et la date ?

Appuyez sur n'importe quel bouton pour allumer l'écran, puis suivez les étapes : sélectionnez le format 12 ou 24h, réglez l'heure, les minutes, l'année, le mois et le jour à l'aide des touches ▲/▼. Validez chaque étape avec √.

Comment programmer les plages horaires ?

En mode programmation, choisissez le type de jours (semaine, week-end, ou chaque jour séparément). Définissez jusqu'à 6 plages avec heure de début et température de consigne. Utilisez les touches ▲/▼ pour modifier et √ pour valider.

Que signifient les différents modes (Confort, Standard, Économique, Hors gel) ?

Le mode Confort est la température de confort, Standard intermédiaire, Économique réduit (active la sortie NSB), et Hors gel protège contre le gel (5-17 °C). Les modes Party et Vacances sont temporaires.

Comment utiliser la fonction NSB en mode automatique ?

Sélectionnez l'icône [A] pour le mode automatique. Le thermostat bascule alors entre les températures Confort et Économique selon l'horloge externe (si connectée au centre de câblage). La fonction NSB nécessite un câblage spécifique (voir schémas).

Que faire en cas d'erreur Err02, Err03 ou Err04 ?

Err02 : la température du sol dépasse la limite (max/min). Vérifiez le capteur de sol. Err03 : capteur de température défectueux. Err04 : capteur en court-circuit. Dans tous les cas, vérifiez le câblage et remplacez le capteur si nécessaire.

Comment rétablir les réglages d'usine ?

Entrez dans le menu installateur en maintenant appuyé le bouton √ pendant quelques secondes. Réglez le paramètre PSuu sur 47 et confirmez avec √. Le thermostat redémarrera avec les valeurs par défaut.

Puis-je utiliser un capteur de sol ?

Oui, le thermostat dispose de deux contacts (S1, S2) pour un capteur externe. En configurant les paramètres d'installateur (d03 et d04), vous pouvez l'utiliser soit pour mesurer la température ambiante, soit comme protection contre la surchauffe du sol.

Comment verrouiller le thermostat ?

Appuyez longuement sur le bouton < jusqu'à ce que l'icône de verrouillage apparaisse sur l'écran. Répétez l'opération pour déverrouiller.

Quels sont les paramètres installateur importants ?

Les principaux paramètres sont : d01 (méthode de contrôle : MLI ou tout-ou-rien), d08 (température hors gel), d12/d13 (limites chauffage/refroidissement), et d14-d16 (limites de température du sol). Consultez le tableau complet dans la notice.

MODE D'EMPLOI VS30W Salus

SALUS® CONTROLS Thermostat filaire à affichage numérique programmable hebdomadaire pour le contrôle de la température dans les systèmes plancher chauffant et radiateurs. SALUS 210 8.00 46 210 8.00 Notice D'Installation VII 2017

www.salus-controls.com/fr

www.salus-controls.com/fr

Introduction

Thermostat filaire à afichage numérique programmable hebdomadaire pour le contrôle de la température dans les systèmes plancher chauffant et radiateurs.

Product Compliance

Ce produit est conforme aux directives européennes suivantes: Electromagnetic Compatibilité 2014/30 / UE, Directive Basse Tension 2014/35 / UE et RoHS 2011/65 / EU. Des informations complètes sont disponibles sur le site www.saluslegal.com

Informations relatives à la sécurité

Utilisez le produit dans le respect des réglementations nationales et européennes. Utilisez le dispositif conformément à sa destination et maintenez-le au sec. Produit conçu pour un usage intérieur uniquement. Seule une personne qualiée est autorisée à installer ce produit conformément aux réglementations nationales et européennes.

Description des contacts

Contact	Description
L,N Alimentation 230 V AC
NSB Régime de nuit (sortie 230 V AC)
SL Sortie commutée (230 V AC)
S1, S2 Contacts capteur externe

Bon placement du thermostat

min 20 cm 150 cm

Fonctions des boutons

Bouton	Fonction
	Augmenter / Diminuer la température ou une valeur
	Sélection du mode de fonctionnement, commutation entre les valeurs
	Presse courte - Conmation de sélection Appui long - entrée ou sortie du menu
	Appui long pour bloqué ou deverouillé le thermostat
	Appui long pour entrer en mode installateur

Description des icônes LCD

1 2 3 4 5 6 7 8 20 23.0 °C 19 10 11 18 12:00 AM 17 PM 16 1 2 3 4 5 6 Iw 15

1. Mode actif actuel

2. Mode confort

3. Mode standard

4. Mode économique

5. Mode automatique

6. Mode PARTY

7. Mode Vacance

8. Mode Vacance

9. Mode Hors gel

10. Mode hors gel

11. Unité de température

12. Onite de temp

13. Mode Manue

14. Température actuelle/consigne

15. Numéro de programme

16. AM/PM

17. Serrure à clé

18. Jour de la semaine

19. Réglages

20. Temps

21. Temps

22. Canteur

23. Capteur de temp. en option

24. Rafraîchissement

25. Raimaichissement

26. Chauffage

Installation

Le thermostat VS30 a été conçu pour un montage encastré dans un boîtier électrique standard d'un diamètre de 60 mm

Remarque: Utilisez la plaque arrière du thermostat VS30 uniquement avec ce modèle.

Schémas de câblage

i Un capteur de température supplémentaire T en option.

Thermostat VS30 avec un actionneur ou une pompe

L AC 230V T N8R N5LS1 S2 VS30 M 0u N

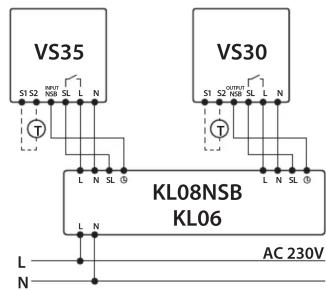

Thermostat VS30 avec le centre de câblage

Dans ce schéma, le thermostat VS30 gère la fonction NSB, vous trouverez plus de détails sur la fonction NSB à la page suivante.

VS35 VS30 KL08NSB KL06 L N SL ⑨ L N AC 230V N

Remarque: Dans le centre de câblage KL06, le terminal SL est marqué avec une icône en forme de flèche ↓

Thermostat VS30 en connexion avec une chaudière avec une borne «NO» sans tension via le relais RM-16A
La fonction NSB n'est pas active.

L AC 230V T S1 S2 OUT SL L N VS30 NO OUTPUT COM NC SL INPUT/25VAC N POWER/SUEL L 25VAC/30VAC RM-16A N

Réglage de l'heure et de la date

Remarque: Lors du premier démarrage, le thermostat démarrera automatiquement le réglage de l'heure et de la date - dans ce cas, passez à l'étape 4

i Appuyez sur n'importe quel bouton pour mettre l'écran en surbrillance, puis suivez les étapes ci-dessous:

① 22.0°C 18:23 1 2 3 4 5 6 7 ② Pr o9

3 hr 4 hr 12-24 Célétionaise le format de l'arum

Selectionnez le format de l'heure

avec ou boutons

Appuyez √ pour confirmer les

5 Utiliser ou boutons pour régler l'heure. 6 changements. 00:00 06:00 Appuyez pour confirmer les changements.

7 De la même manière que pour les étapes 5 et 6, définissez les minutes, l'année, le mois et le jour.

Réglage de la température

i Appuyez sur n'importe quel bouton pour mettre l'écran en surbrillance, puis suivez les étapes ci-dessous:

Température ambiante

Température de consigne

Régler la température
Avec le bouton ̂ ou ̽

Appuyez √ pour confirmer les
changements

Mode manuel - réglages de température

Il y a 4 niveaux de température disponibles. En mode manuel, un seul niveau de température est actif (une icône dans le cadre □ indique quel mode est actuellement sélectionné). Pour chaque mode, vous pouvez dénir une température diérente.

- Mode Confort

- Mode standard

- Mode économique (lorsque ce mode est sélectionné sur la sortie NSB apparaît tension 230 V AC)

- Mode Hors gel. Habituellement utilisé pendant une longue période d'absence ou pendant les vacances

Le thermostat dispose également de 2 modes supplémentaires:

- Le mode Party règle la température de confort 📷 pour une durée dénie par l'utilisateur (maximum 9h 50min)

- Le mode Vacances dénit la température Hors Gel ⚙️ pour une période dénie par l'utilisateur (maximum 99 jours).

Appuyez sur n'importe quel bouton pour mettre l'écran en surbrillance, puis suivez les étapes ci-dessous:

Choisissez le mode de température en utilisant les boutons < ou >

La programmation

i Appuyez sur n'importe quel bouton pour mettre l'écran en surbrillance, puis suivez les étapes ci-dessous:

Utiliser le bouton > pour choisir
le type de programmation
3 4 5 6 7 - toute la semai
3 4 5 - jours de la semaine

6 7 - fins de semain
1 - chaque jour séparément
Dénissez l'heure de début du programme:

Répétez les étapes 5 à 10 pour régler l'heure et les températures pour les plages de temps suivantes. Aucune heure (:- -) à l'écran signie qu'une journée entière est déjà planifiée. L'horaire peut être divisé en 6 plages maximum.

Fonction NSB - mode automatique

La fonction NSB (Régime de nuit) peut modifier automatiquement les températures des thermostats non-programmable VS35 via un thermostat programmable VS30 connecté à un centre de câblage (ou une autre horloge externe). La fonction NSB commute entre la température confort et la température économique.

Pour activer le mode automatique, sélectionnez l'icône[A]. Sur l'achage, avec l'icône[A] le thermostat indique le mode de température activi ou

Remarque: Pour que la fonction NSB fonctionne, il est nécessaire de connecter correctement les câbles. Les schémas de connexion se trouvent à la page précédente.

Appuyez sur n'importe quel bouton pour mettre l'écran en surbrillance, puis suivez les étapes ci-dessous:

Paramètres d'installateur

Appuyez sur n'importe quel bouton pour mettre l'écran en surbrillance, puis suivez les étapes ci-dessous:

Sélectionnez le paramètre
En utilisant le bouton > ou <
La valeur du paramètre
est deni par × ou √ Appuyez, <pous confirmer les
appayee ♦ 8 pour con changements

Remarque: Pour rétablir les réglages d'usine du thermostat, à l'étape 2, réglez PSuu sur 47 et conrmez la sélection avec la touche √

dxx Fonction Valeur Description				Valeur par défaut
d01	Méthode de contrôle de la température	0 Algorithme MLI		0
		1 Écart ± 0,5°C
		2 Écart ± 1,0°C
d02	Température de décalage	de -3,0°Cà +3,0°C	Si le thermostat indique une température incorrecte, vous pouvez la coriger de ± 3,0°C	0°C
d03	Utilisation d'un capteur de température au sol (S1, S2)	0 Pas de capteur		0
		1 Le capteur est connecté
d04	Capteur externe utilisé pour mesurer la température de l'air ou du sol (la fonction est active, lorsque d03 = 1)	0	Le thermostat mesure la température uniquement sur le capteur externe	0
		1	Le capteur est utilisé comme protection contre la surchauffe du sol
d05	Méthode de contrôle du mode de refroidissement	1 Écart ± 0,5°C		2
		2 Écart ± 1,0°C
d06	Type d'actionne thermoélectrique	0 NO - minimalement ouvert		1
		1 NC - minimalement fermé
d07 Protection de la vanne		0 OFF		1
		1	ON
d08 Température Hors Gel 5-17°C			Mode Hors Gel Température Mode Vacances	5°C
d09 Format d'horloge		0	12 heures	1
		1	24 heures
d11	Heure d'été	0 OFF		1
		1	ON
d12	Limite de température de chauffage	5-35°C	La température de chauffage maximale pouvant être réglée par l'utilisateur	35°C
d13	Limite de température de refroidissement		La température de refroidissement minimale pouvant être réglée par l'utilisateur
		5-40°C	La température de refroidissement minimale pouvant être réglée par l'utilisateur	5°C
d14	Température maximale du sol (cette fonction est active en mode chauffage lorsque d04 = 1)	6-45°C	An de protéger le sol de la surchauffe, le chauffage sera étéint lorsque la temp. du capteur de plancher sera atteint	27°C
d15	Température minimale du sol (cette fonction est active en mode chauffage lorsque d04 = 1)	6-45°C	An de protéger le sol, le chauffage sera activé lorsque la temp. du capteur de plancher sera atteint	10°C
d16	Limite inférieure de température de plancher pour le refroidissement (cette fonction est active lorsque d04 = 1)	6-45°C	An de protéger le sol, le refroidissement sera desactivé lorsque la temp. du capteur de plancher sera atteint	6°C
d17	Choix du programme par défaut	1-S	Sélection 1 des 5 programmes par défaut	1
d18	Mode CHAUFFAGE / REFROIDISSEMENT	0	Système de chauffage	0
		1 Système de refroidissement

Codes d'erreur

Code d'erreur	Description
Err02	La température maximale / minimale du sol a été dépassée
Err03	Le capteur de température est défectueux
Err04	Le capteur de température est court-circuité
