GS 55 N - Lave-vaisselle SIBIR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle SIBIR GS 55 N, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	9 litres par cycle
Programmes de lavage	6 programmes, incluant éco, rapide, intensif
Niveau sonore	49 dB
Utilisation	Panneau de contrôle intuitif avec affichage LED
Entretien	Filtres lavables, entretien facile
Sécurité	Système de sécurité anti-débordement
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - GS 55 N SIBIR

Pourquoi mon lave-vaisselle SIBIR GS 55 N ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Le lave-vaisselle SIBIR GS 55 N ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'arrivée d'eau est ouvert. Assurez-vous également que le filtre d'entrée d'eau n'est pas obstrué.

Pourquoi mon lave-vaisselle SIBIR GS 55 N ne lave pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas bloqués et que le filtre est propre. Vérifiez également que vous utilisez le bon type de détergent.

Des bruits étranges proviennent de mon lave-vaisselle SIBIR GS 55 N, que faire ?

Vérifiez que les couverts et la vaisselle sont correctement chargés et ne bloquent pas les bras gicleurs. Si le bruit persiste, il peut s'agir d'une pièce défectueuse.

Pourquoi y a-t-il de l'eau stagnante au fond de mon lave-vaisselle SIBIR GS 55 N ?

Cela peut être dû à un filtre obstrué ou à un problème de pompe de vidange. Nettoyez le filtre et vérifiez le bon fonctionnement de la pompe.

Comment nettoyer le filtre de mon lave-vaisselle SIBIR GS 55 N ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude pour enlever les résidus et remettez-le en place une fois propre.

Mon lave-vaisselle SIBIR GS 55 N affiche un code d'erreur, que signifie-t-il ?

Reportez-vous au manuel d'utilisateur pour le code d'erreur spécifique. Chaque code indique un problème particulier nécessitant une attention différente.

Comment régler la dureté de l'eau sur le lave-vaisselle SIBIR GS 55 N ?

Consultez le manuel d'utilisateur pour les instructions sur la configuration de l'adoucisseur d'eau, en fonction de la dureté de votre eau.

Puis-je utiliser des produits de nettoyage non spécifiquement conçus pour les lave-vaisselle ?

Il est recommandé d'utiliser des détergents spécialement conçus pour les lave-vaisselle pour éviter d'endommager l'appareil.

Comment puis-je améliorer le séchage de ma vaisselle dans le lave-vaisselle SIBIR GS 55 N ?

Essayez d'utiliser un agent de séchage lors du cycle de lavage et évitez de surcharger le lave-vaisselle.

MODE D'EMPLOI GS 55 N SIBIR

Merci d'avoir porté votrechoix sur l'un de nos produits. Voitrnewel apparéil répond aux exigences les plus élevées et sonutilisation est des plus simples. Accordez-vous le temps nécessaire pour生存 attentivement ce mode d'emploi. Vous youf familiariserez ainsi avec votre apparéil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.

Tenez compte des conseils de sécurité.

Modifications

Le texte, les illustrations et les données correspondant au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.

Domaine de validité

La famille de produit (numéro de modèle) correspond aux premiers chiffres figurant sur la plaque signalétique. Ce mode d'emploi est valable pour:

Type Famille de produit	Système de mesure
GS 55 N 41019 SMS 55
GS 60 N 41029 EURO 60

Les différences d'execution sont mentionnées dans le texte.

Sommaire

1 Consignes de sécurité 5

1.1 Symboles utilisés 5
1.2 Consignes de sécurité generales 6
1.3 Consignes de sécurité spécifiques à l'appareil 8
1.4 Remarques concernant l'utilisation 10

2 Elimination 13

3 Notre apparéil 14

3.1 Description de l'appareil 14
3.2 Structure de I'appareil 15
3.3 Éléments de commande et d'affichage 16

4 Tableau des programmes 18

4.1 Programmes 18
4.2 Fonctions supplémentaires 19

5 Reglages utiliseur 20

5.1 Modification des réglages utiliser 20
5.2 Produit de lavage «All in 1» 22
5.3 Dosage du rince-éclat 23
5.4 Durete de I'eau 24
5.5 Raccord d'eau chaude 25

6 Rinçage 26

6.1 Préparation de l'appareil 26
6.2 Consels de lavage 27

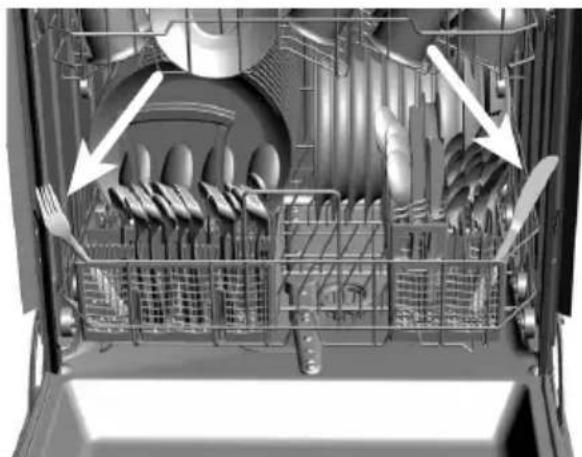

6.3Chargement des paniers a vaisselle 28

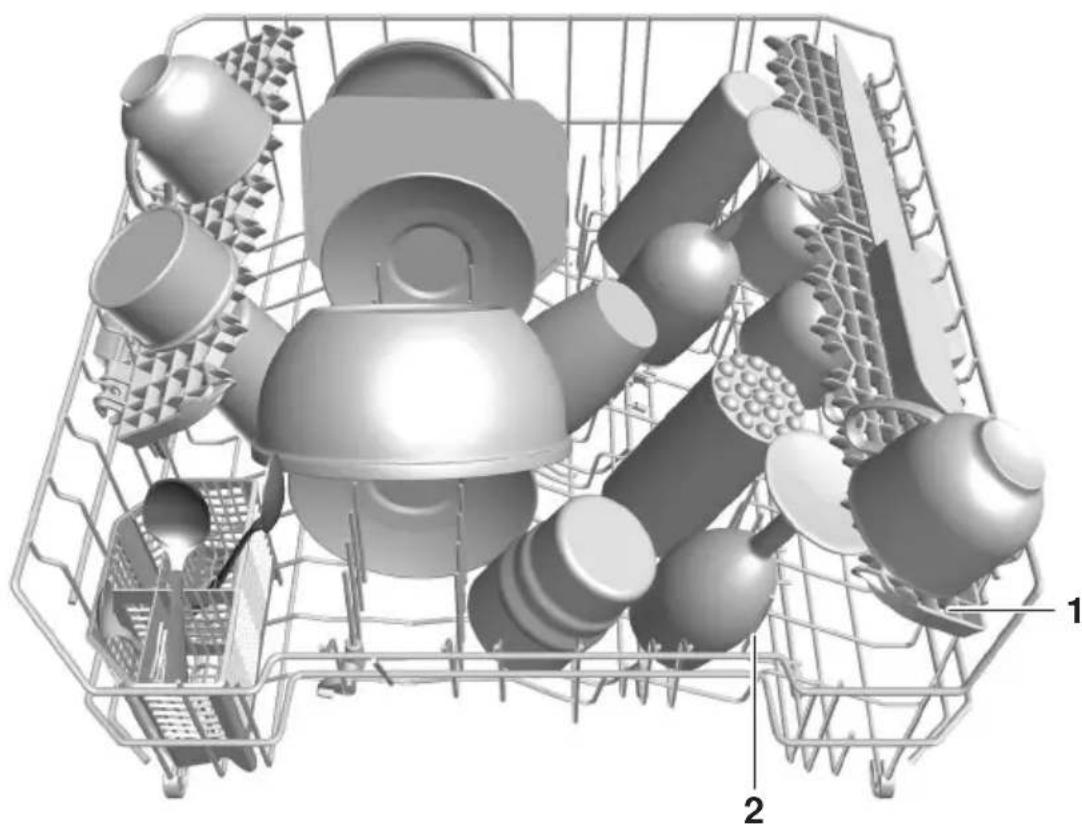

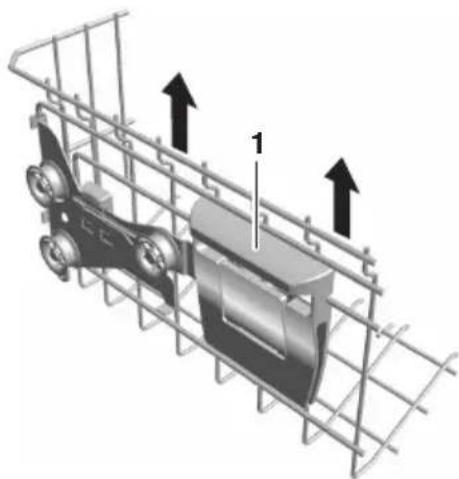

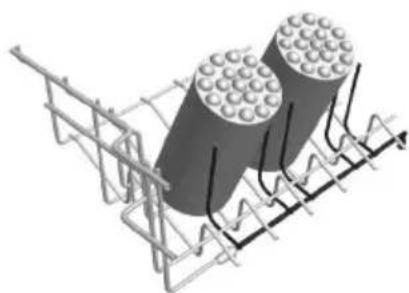

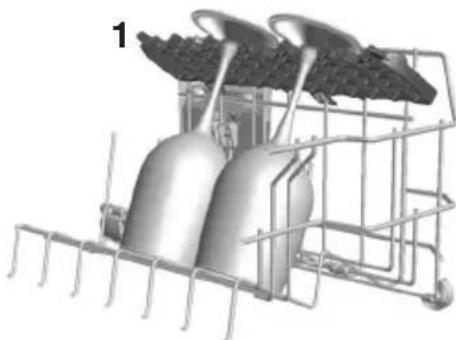

6.4 Consels de chargement du panier supérieur 29

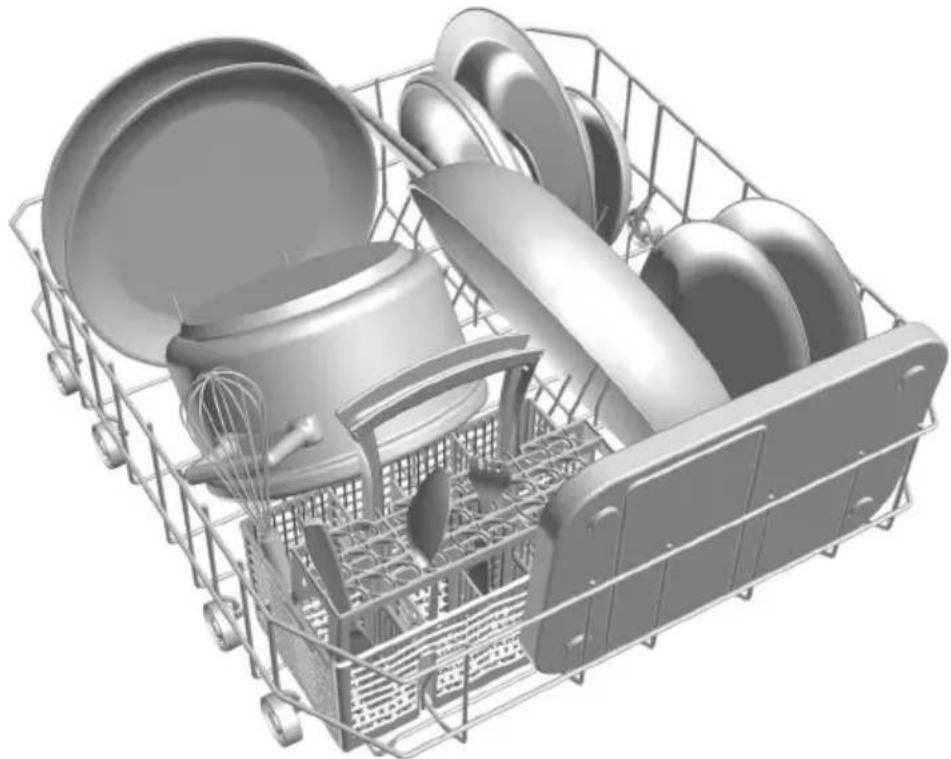

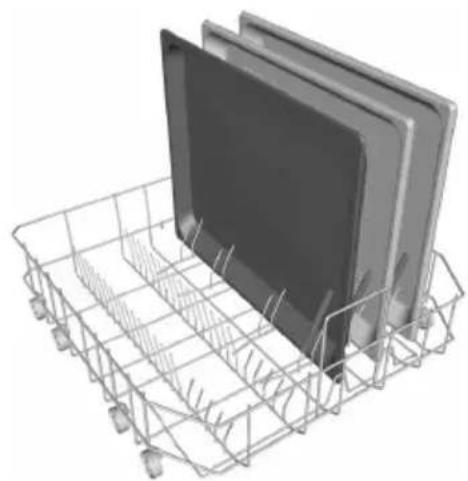

6.5 Conseils de chargement du panier inférieur 33

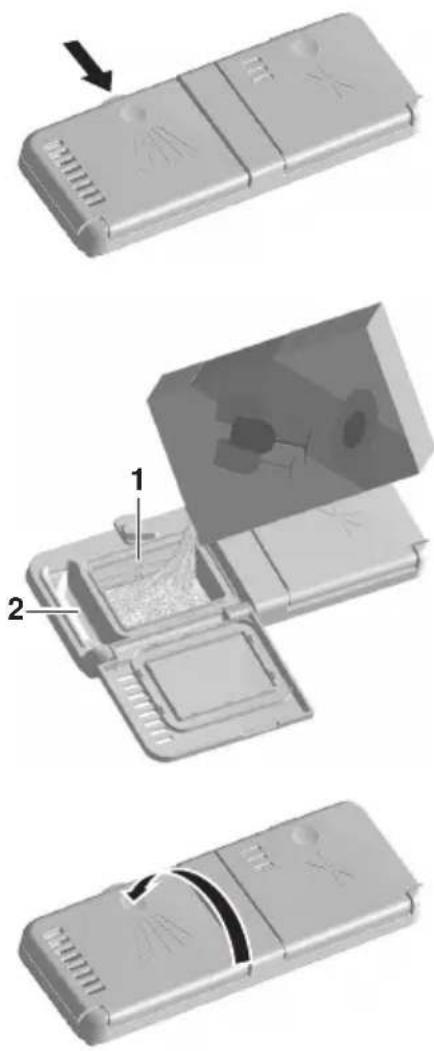

6.6Doserleproduit delavage 36
6.7 Sélection du programme 38

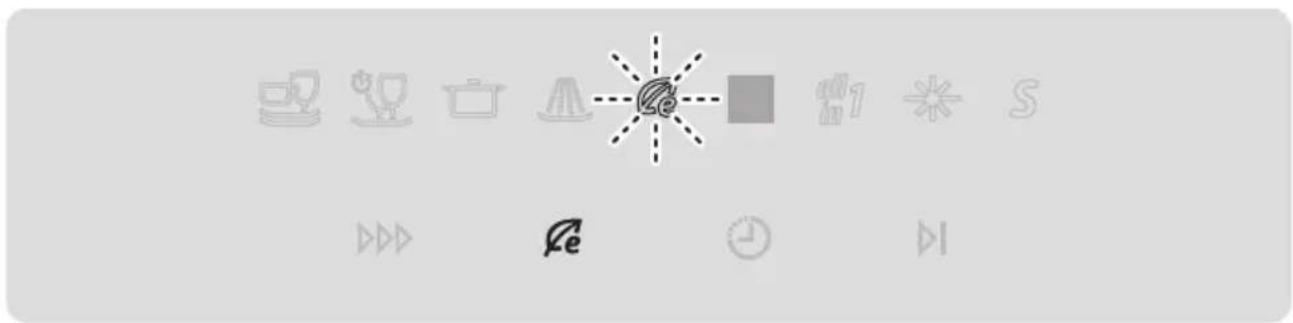

6.8 Sélection du programme Eco 39

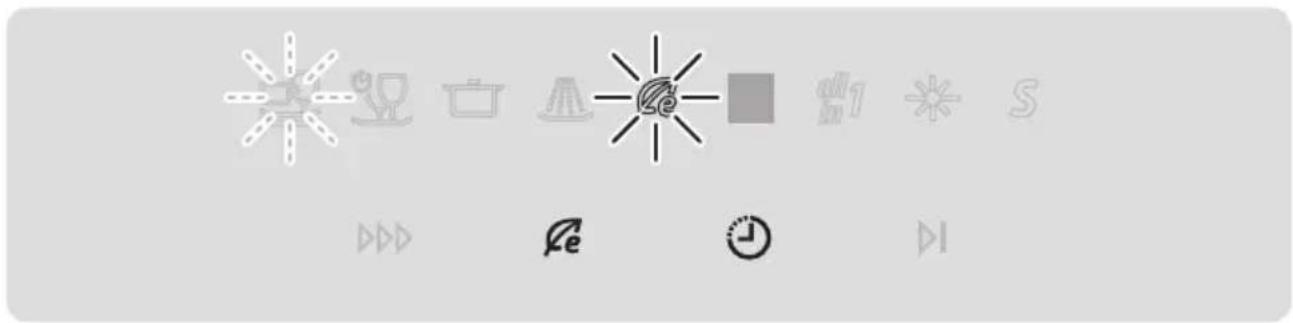

6.9 Sélection d'une fonction supplémentaire 39
6.10 Enregistrement de la fonction supplémentaire 40
6.11 Demarrage différé 40
6.12 Interrompre un programme 41
6.13 Arrêt prémature du programme 41
6.14 Fin du programme 42

7 Entretien et maintenance 43

7.1 Nettoyage interieur 43
7.2 Nettoyage extérieur 43
7.3 Systeme de filtration, nettoyage 44

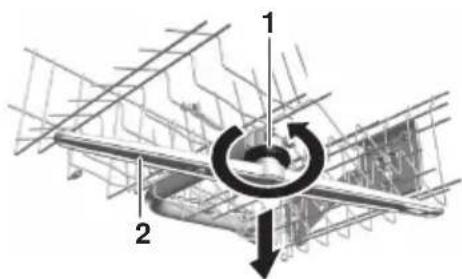

7.4 Bras d'aspersion, nettoyage 45

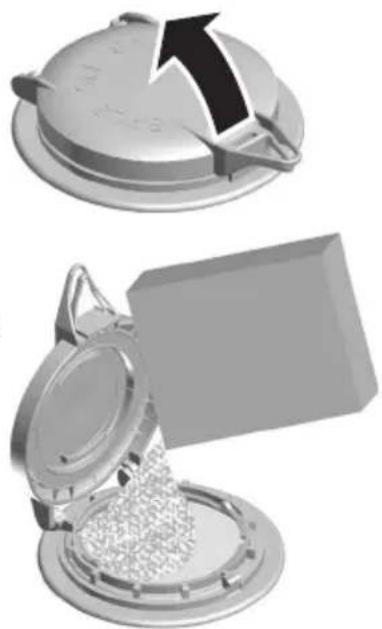

7.5 Remplissage du réservoir de sel regénérant 46
7.6 Ajout de rince-éclat 47
7.7 Nettoyage du filtr d'entree 48

8 Comment réparer soi-même des pannes 49

8.1 Que faire lorsque... 49
8.2 Coupure de courant 54

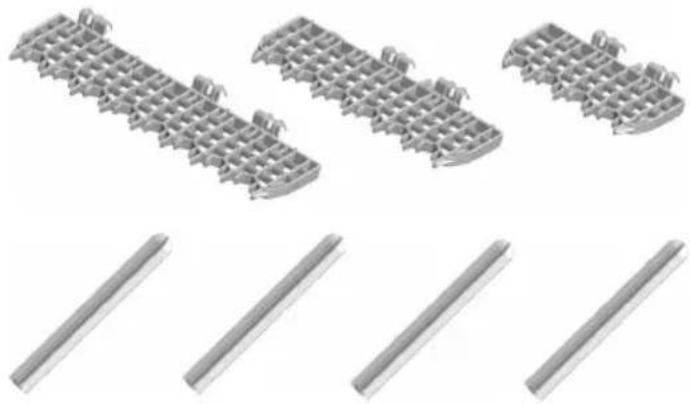

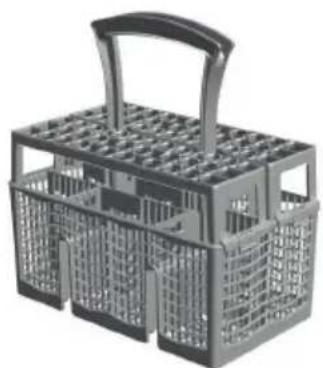

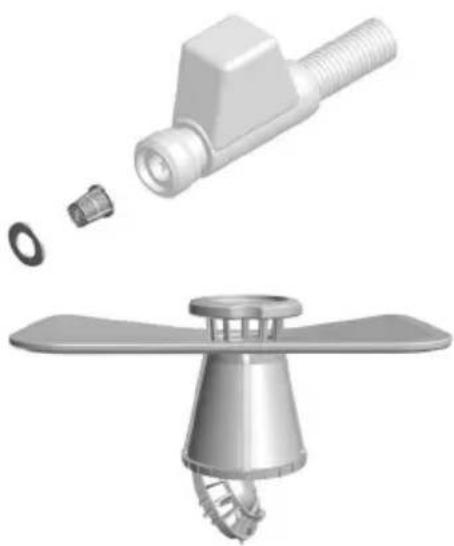

9 Accessoires et pieces de rechange 55

10 Caracteristiques techniques 57

10.1 Tableau 57
10.2 Fiche technique du produit 58
10.3 Taux de consommation 59
10.4 Indications pour les instituts d'essai 59
10.5 Mesure du bruit 59

11 Notes 60

12 Index 61

13 Service de réparation 63

1 Consignes de sécurité

1.1 Symboles utilisés

Ce symbole est utilisé pour toutes les consignes importantes au niveau de la sécurité.

Le non-respect de ces consignes peut entraîner des blessures, un endommagement de l'appareil ou de l'installation!

Informations et consignes dont il faut tener compte.

Informations concernant l'élimination

Informations concernant le mode d'emploi

Indique les étapes de travail à réaliser l'une après l'autre.

• Décrit la réaction de l'appareil à l'étape de travail réalisée.

-Indique une enumeration.

1.2 Consignes de sécurité générales

• Ne mettez l'appareil en service qu'aupres avoir lu le mode d'emploi.

• Ces appeareils peuvent être utilisés par des enfants âgés d'au moins 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et/ou de connaissances si ces enfants ou personnes sont sous surveillance ou ont reçu une instruction concernant l'utilisation en toute sécurité de l'appareil et ont compris les dangers qui en résultat. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doit pas être effectuels par des enfants non surveillés.

• Si un apparéil n'est pas équiné d'une ligne de raccordement au secteur et d'une fiche ou autres moyens de débranchement au secteur représentant sur chaque pôle une largeur d'ouverture de contact conforme aux conditions de la catégorie de surtension lll pour coupure complète, un dispositif de coupure doit être intégré à l'installation électrique à pose fixe selon les dispositions de construction.

-Si la ligne de raccordement au secteur de cet apparéil est endommagée, elle doit être remplaçée par le fabricant ou par son service après-vente ou par une personne de qualificat ion analogue afin d'éviter tout danger.

1.3 Consignes de sécurité spécifiques à l'appareil

• L'appareil ne doit être utilisé que pour laver la vaisselle et les couverts usuels du menage, uniquement avec de l'eau et des produits de lavage pour lave-vaisselles du commerce. Employez l'appareil uniquement pour un usage domestique et conformément à l'utilisation prévue. Nous déclinons toute responsabilité en cas de dommages résultat d'un usage non conforme ou d'erreurs de manipulation.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil à moins qu'ils ne soient sous surveillance constante.
• N'utilisez jamais d'appareil de nettoyage à la vapeur.

• Les ouvertures d'appareils à ouvertures de ventilation au bas du bâti ne doivent pas être bouchées par de la moquette.

• Ne laissez la porte de l'appareil ouverte qu'en position encliquetée. Sinon, la porte étant ouverte, il y a risque de trèbuchement ou de coincement! Ne vous asseyez et ne vous appuyez pas sur la porte de l'appareil et ne l'utilisez pas pour y poser des objets.

• ATTENTION: les couteaux et autres ustensiles pointus doivent être placés dans le panier avec la pointe vers le bas ou à l'horizontal.

1.4 Remarques concernant l'utilisation

Avant la première mise en service

• L'appareil doit être monté et raccordé au réseau électrique conformément à la notice d'installation fournie séparément. Faites effectuer les travaux nécessaires par un installateur ou un electricien qualifié.

L'objet a fait l'objet d'un contrôle avec de l'eau avant sa livraison. Pour cette raison, l'objet est susceptible deContainir des restes d'eau.

Utilisation conforme à l'usage prévu

• Toute réparation, modification ou manipulation à effectuer sur ou dans l'appareil et en particulier sur les pieces conductrices d'électricité ne doit être réalisée que par le fabricant, son service après-vente ou une personne disposant d'une qualification analogue. Toute réparation non conforme peut entrainer de graves accidents ainsi que des dérangements et risque d'endommager l'appareil et les autres installations. En cas de dérangement de l'appareil ou de nécessité de réparation, veuillez tener compte des indicateurs figurant au chapitre «Service de réparation». En cas de besoin, adressez-vous à notre service clientèle.
  Seules les pieces de rechange d'origine peuvent etre employees.
• Conservez soigneusement le mode d'emploi afin de pouvoir le consulter à tout moment.

Si vous avez des enfants

• L'eau utilisée dans l'appareil n'est pas potable. Les restes de produit de lavage qui peuvent se trouver encore dans l'appareil entraînent un risque de brûlure par acide! Tenez les enfants à l'écart de l'appareil lorsque celui ci est ouvert.

Utilisation

• Utilisez la fonction de sécurité enfants.
  -Si l'appareil presente des dommages visibles, ne le mettez pas en service et adressez-vous à notre service après-vente.
• Dès qu'un dérangement est constaté, débranchez l'appareil du secteur.

Assurez-vous, avant de fermer la porte de l'appareil et de démarrer un programme, qu'aucun corps étranger ou animal domestique ne se trouve dans l'appareil. Tous corps étrangers tels que clous et trombones peuvent endommager les pieces de la machine et la vaisselle.
- N'employez que des produits de lavage, rince-éclats et sels régénérants dont le fabricant indique expressément qu'ils sont destinés à l'utilisation dans les lave-vaiselles. Observez leur mode d'emploi à la dette.
- Ne faites jamais fonctionner le lave-vaisselle sans ou avec trop peu de produit de lavage, risque d'endommagement!
- N'utilisez pas de produits pour laver la vaisselle à la main: la mousse abondante qu'ils produit ne peut provoquer des dérangements.
- ÀpRES avoir rempli le réservoir de sel regénérant, sélectionnez le programme sans vaisse.
- Ne versez jamais de produit de lavage dans le réservoir de rince-éclat ni dans celui de sel régénérant Si cela avait cependant se produit, l'apparei ne doit enaucun cas etre mis en marche, car cela provoquerait des dégats couteux. Appelez le service après-vente.
- Ne mettez jamais l'appareil en marche sans système de filtration.
- Ne nettoyez la partie qui se trouve en dessous du système de filtration qu'avc des matieres douces. N'utilise jamais pour cela d'objets metalliques.

Attention, risque de brûlures!

• Ne lavez jamais dans l'appareil des objets souillés par des produits inflammables ou corrosifs tels que solvants, peintures, cires, substances chimiques (acides ou basiques) ou par des copeaux métalliques, ainsi que des objets dont des fibres peuvent se detacher.
• Évitez d'ouvrir inutillement la porte de l'appareil pendant son fonctionnement. La vaisselle et l'eau peuvent être très chaudes, risque de brûlures! La vapeur qui s'échappe de l'appareil pourrait également endommager les revêtements en bois. Elle peut en outre embuer vos verres de lunettes et:gérer votre vue.

Attention, risque de blessures!

• Ne vous appuyez pas sur des parties de l'appareil, risque d'accident!
  Tenez les animaux domestiques à l'écart.

Attention, danger de mort!

• Les éléments d'emballage (ex.: films plastiques et polystyrene) peuvent être dangereux pour les enfants. Risque d'étouffement! Gardez les éléments d'emballage hors de la portée des enfants.

Éviter d'endommager l'appareil

• En cas d'absence prolongée, fermez le robinet d'eau.
  -À noter: Afin de garantir la protection de l'appareil (entre autres la protection contre les inondations), l'appareil doit toujours être raccordé à l'électricité.

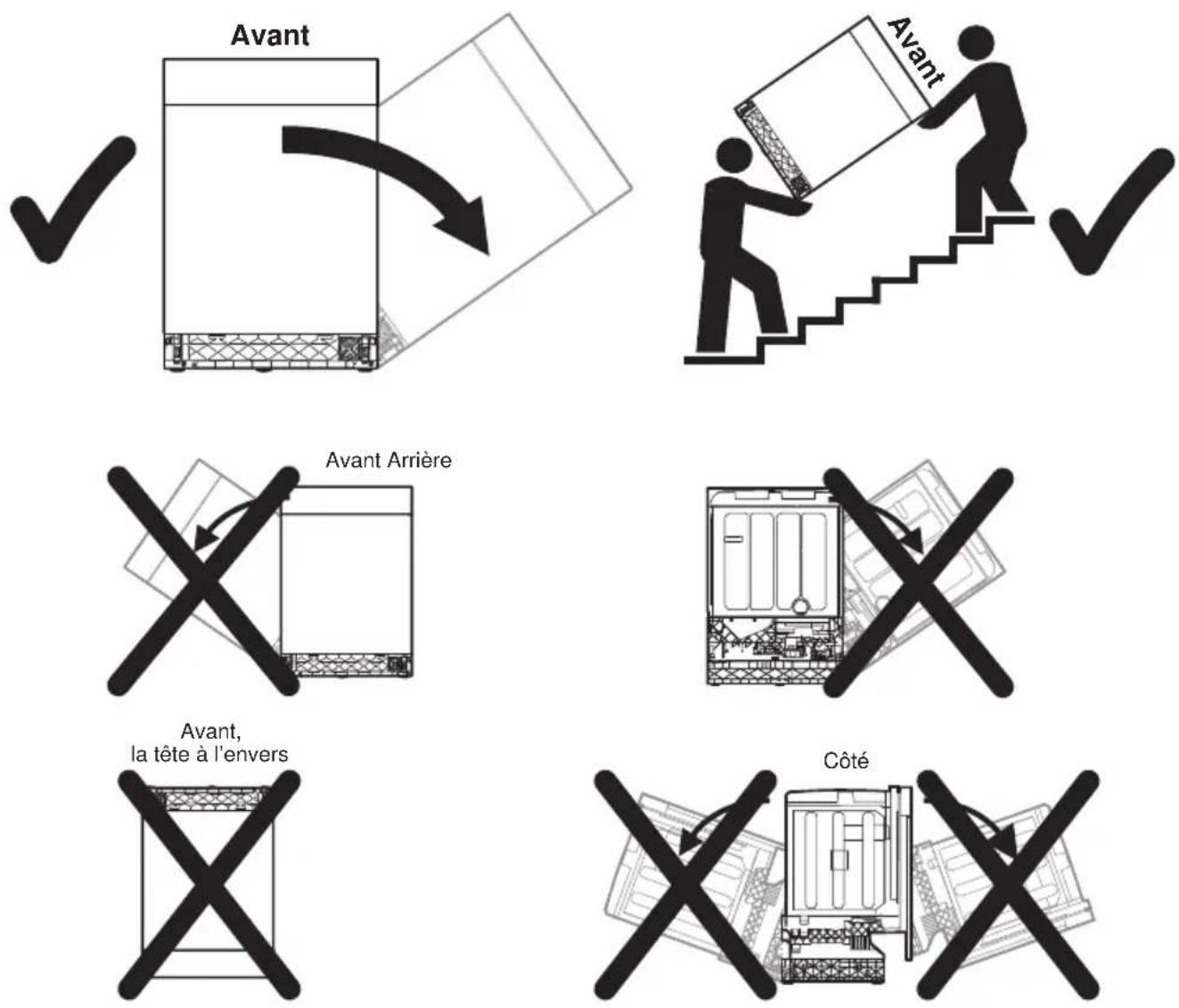

  Cet apparéil ne peut être transporté qu'à la verticale! Toute autre position entraine un endommagement de l' apparéil! S'il est porté prudemment et sans secousses, l' apparéil peut être basculé sur le côte gauche (apparéil vu de face) de 90^ maximum.

2 Elimination

Emballage

• Les éléments d'emballage (carton, feuille en plastique PE et polystyrene EPS) sont marqués et doivent si possible être recyclés ou éliminés de façon ecologique.

Déinstallation

• Débranche l'appareil du secteur. Pour les appareils branchés de façon fixe, faites appel à unElectricien concessionnaire!

Sécurité

• Pour éviter les accidents dus à une utilisation non conforme, en particulier par des enfants qui jouent, rendez l'appareil inutilisable.
• Retirez la fiche de la prise électrique ou faites démonter le branchement par un électricien. Coupez ensuite le cordon de l'appareil.
• Retirez le verrouillage de porte ou rendez-le inutilisable.

Elimination

Cet apparéil usage n'est pas un déchet sans valeur. Une élimination enonne et due forme permettra de recycler les matières premières.

• Sur la plaque signalétique de l'appareil, vous trouvez le symbole qui indique qu'une élimination avec les déchets menagers normaux est interdite.
• L'élimination doit être réalisée conformément aux dispositions locales. Adressez-vous aux autorités compétentes de votre commune, à votre centre de recyclage local pour les déchets menagers ou au commercant auquel vous avez achété cet apparéil pour obtenir davantage d'informations sur le traitement, la recupération et la réutilisation de ce produit.

3 Notre apparéil

3.1 Description de l'appareil

• Capacité

• 12 couverts standard internationaux (SMS 55)

• 13 couverts standard internationaux (EURO 60)

-5 programmes

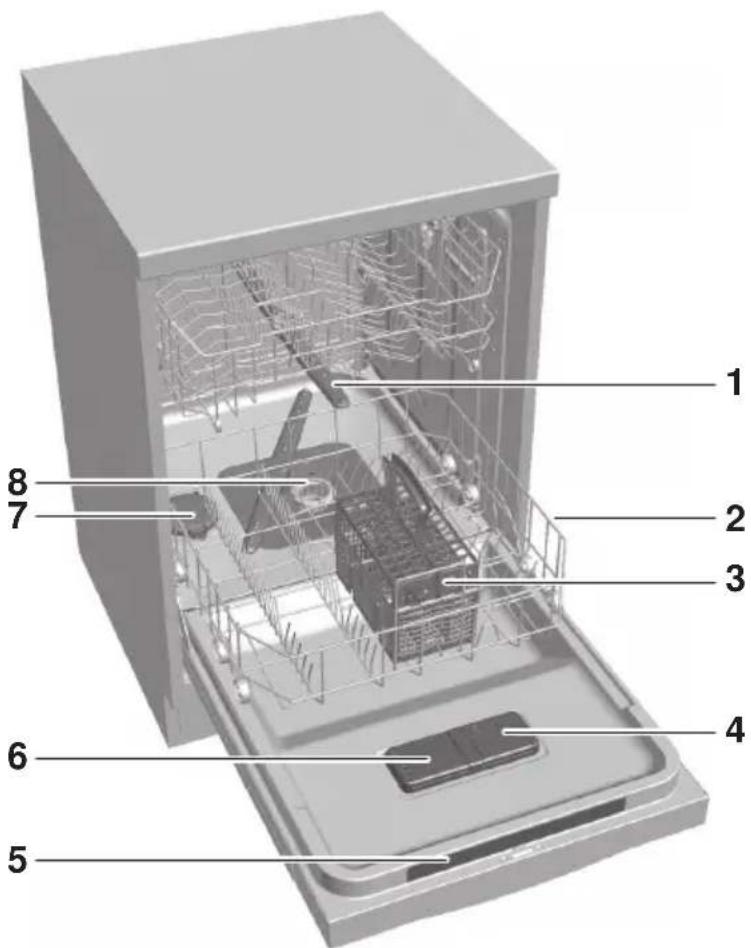

3.2 Structure de l'appareil

1 Bras d'aspersion
2 Panier a vaisselle

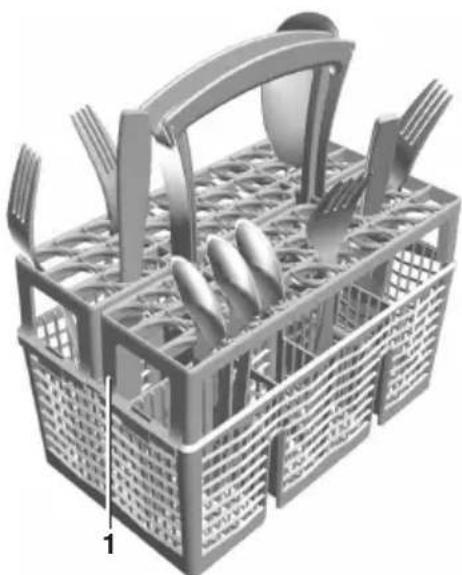

3 Panier a couverts
4 Reservoir de rince-éclat
5 Mode d'emploi résumé
6 Réservoir de produit de lavage
7 Réservoir de sel
8 Systeme de filtration
9 Poignée de la porte
10 Éléments de commande et d'affichage

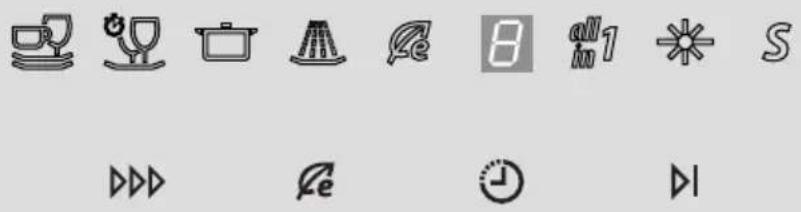

3.3 Éléments de commande et d'affichage

Touches de programmes

Sélection de programme
e Programme Eco
Fin du programme

Fonctions supplémentaires ( touches)

Economie d'energie
Démarrage différé

Symboles de programmes

Fonctions supplémentaires/Indications (symboles)

Economie d'energie Symbole de jout de rince-eclat

all 1 Produit de lavage «All in 1» Symbole de rajout de sel

Affichage (affichage numérique)

L'affichage fournit diverses informations pendant la sélection et le déroulement du programme:

Démarrage différé
- Messages de dérangement

4 Tableau des programmes

4.1 Programmes

Quotidien

Quel que soit le degré de salissure, exception faite des restes très secs et incrustés.

Court/Verre

Vaisse l'égèrement sale, par ex. service à apéritif ou à café. Ne convient pas aux tablettes à dissolution lente. Programme délicat pour verres.

Intensif

Vaisseletresaleavecrestessecsetincrustésdansdescasseroles etmoulesàgratins.Convientparticulierementauxsalissuresdefécu-lents(purée de pomme de terre,riz,etc.).

Prérçage

Empêche les salissures de secher lorsque le démarrage du programme n'est prévu qu'ultérieurement.

Programme Eco

Programme le plus efficace en matière de consommation d'eau et d'énergie, pour une vaisselle normalement sale (programme de déclaration).

4.2 Fonctions supplémentaires

Économie d'énergie

Réduit de 5^ C la température de lavage. Ceci économique env. 10 % d'énergie et menage les verres.

Démarrage différé

Le démarrage différé permet une utilisation différée du lave-vaisselle aux heures creuses (par ex. au tarif de nuit plus économique). La plage de réglage s'étend de 1 à 9 heures. La dernière durée de démarrage différé entrée est proposée par défaut.

5 Réglages utiliser

5.1 Modification des réglages utiliser

Les réglages utilisateur peuvent être effectuels lorsqu'aucun programme n'est en cours. La procédure générale est identique pour tous les réglages.

Modification des réglages utiliser

• Maintenez la touche dénoncée pendant 5 secondes.

• Affichage: E

• Pressez la touche autant de fois que nécessaire jusqu'à ce que le réglage souhaité (symbole) s'allume.

• Affichage: (example)

Pour proceder a une modification, effleurez la touche

-Affichage: (example)

• Le réglage est enregistré.

Quitter les réglages utiliser

Effleurez la toucheautant de fois que nécessaire jusqu'à ce que l'affichage s'éteigne.

Si vous ne pressez aucune touche pendant env. 15 secondes, les réglages utilisateur sont enregistrés et l'affichage s'eteint.

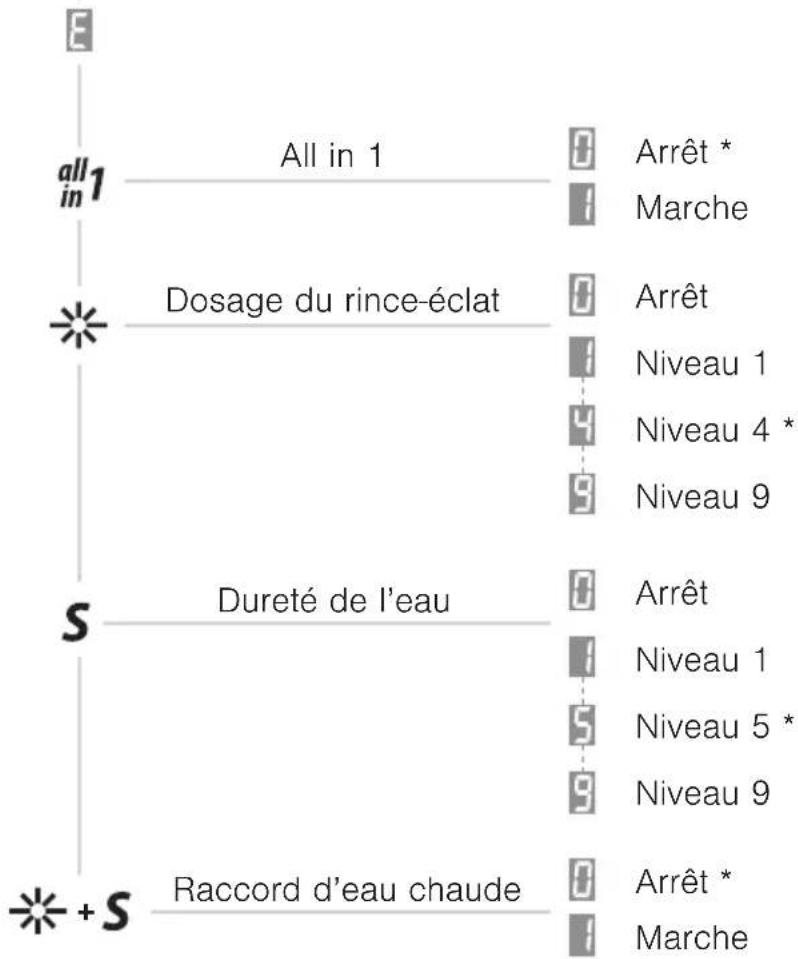

Réglages possibles

Le graphique suivant donne une vue d'ensemble des réglages utiliser possibles.

Maintenir la touche enforcée pendant 5 secondes

• Réglage d'usine

5.2 Produit de lavage «All in 1»

Le réglage «All in 1» permet une adaptation optimale du programme en cas d'utilisation de produits de lavage dotés d'une fonction intégrée Sel et rince-éclat.

all1 in 1

• -L's produits ne peuvent etre employes que jusqu'a une certaine durete de I'eau. Si le symbole de remplissage Sou sallume, rajoutez du sel regenerant ou du rince-eclat.
• Les programmes très courts duront plus longtemps, les produits de lavage all se caractérisant par une dissolution plus lente.

Réglage de produit de lavage «All in 1» [→ voir page 20]

5.3 Dosage du rince-éclat

Si le résultat du séchage n'est pas satisfaisant, le dosage peut être désactifé (réglage) ou réglé sur l'un de 9 niveaux différents.

-Si la vaisselle est encore mouillée ou presente des taches de sechage, reglez le dosage sur le niveau 6 ou supérieur.
Si elle presente des stries, reglez le dosage sur le niveau 3.

Réglage du dosage du rince-éclat [→ voir page 20]

5.4 Dureté de l'eau

L'adoucisseur d'eau incorpore élimine le calcaire et permet ainsi un lavage irréprochable. Son efficacité est assurée par une régénération automatique régulière.

Après la régénération, le programme suivant débute par le rincege de l'adoucisseur d'eau; ce rincege s'obtient par admission d'eau et pompage simultanés.

Pour des raisons d'hygiene, il est recommendé d'utiliser du sel régencerant même lorsque le degré de durété de l'eau est peu élevé ainsi qu'en cas d'utilisation de produit de lavage in

La durée de l'eau doit être régée en fonction des conditions locales. 9 niveaux de durée d'eau sont à votre disposition. Par défaut, elle est régée d'usine sur le niveau 5.

Vous trouvrez des informations concernant la durée d'eau dans votre localité sur le site Internet www.trinkwasser.ch ou auprès de votre sympathie des eaux.

La durée de l'eau peut être régée en fonction des conditions locales.

s

Réglage de la durée de l'eau [→ voir page 20]

Au niveau l'adoucisseur d'eau est désactivement.

Niveau de durete

Possibilities de réglage en degrés de durété français (°fH) ou degrés de durété allemands (°dH)

Niveau 0	1 2 3	4 5 * 6	7 8 9
°fH	0	6	11	16	21	26	31	41	51	71
	-	-	-	-	-	-	-	-	-	-
	5	10	15	20	25	30	40	50	70	120
°dH	0	4	7	10	13	15	17	23	28	39
	-	-	-	-	-	-	-	-	-	-
	3	6	9	12	14	16	22	27	38	65

• Réglage d'usine

5.5 Raccord d'eau chaude

L'eau chaude disponible est exploitée de manière optimale.

Si l'eau entrante est encore trop froide, l'appareil effectue un bref prélavage, auquelsuccède la phase de lavage à l'eau chaude. Si la fonction supplémentaire déconomies d'énergie a été sélectionnée, l'eau est réchauffée électriquement jusqu'à atteindre seulement une température minimale, ce qui permet de réduire encore la consommation d'énergie.

Réglage de l'eau chaude [→ voir page 20]

6 Rincage

6.1 Préparation de l'appareil

Ouvrir la porte de l'appareil

Tirez la poignée de la porte vers l'avant.
- Si un programme est en cours, il s'interrompt alors automatiquement.

Avant le premier lavage

• Branchez l'alimentation électrique.
  Ouvrez le robinet d'eau.
• Remplissez le réservoir de sel d'environ 1,0 litre d'eau et de 1kg de sel régencerant.

Pour des raisons d'hygiene, il est recommandé d'utiliser du sel régénérant même lorsque le degré de durété d'eau est peu élevé ainsi qu'en cas d'utilisation de produits de lavage all in

• Essuyez les restes de sel qui se trouvent ev. sur le bord du réservoir.
• Versez du rince-eclat dans le réservoir de rince-eclat.
• Sélectionnez le programme sans vaisselle afin d'éliminer d'eventuels restes de sel qui pourrait entraîner la corrosion de l'appareil et des résidus deGRAISSES dus à la fabrication.

Lors de la première mise en service, il est possible que le symbole de remplissage Sreste encore allumé pendant plusieurs cycles de lavage. S's'teint des que la concentration en Sel est répartie de façon homogène dans le réservoir (apres env. 10 cycles de lavage).

6.2 Consels de lavage

Vaissselle

Certaines vaisselles ne se présent pas à un lavage en machine.

• Les pieces en bois ou en plastique sensibles à la chaleur et aux déterments ainsi que les objets d'arts décoratifs doivent être lavés à la main.
• Les motifs des pieces en verre et en porcelainne ne résistant pas indéfiniment et peuvent s'estomper avec le temps.
• Les pièces de poterie (terre cuite) ont tendance à se craqueler et des fragments peuvent s'en détacher.
• Les objets en argent, en cuivre et en étain prennant une coloration brune ou noire.
• Les verres et coupes en cristal taillé ou en verre écais peuvent subir des tensions internes provoquant leur cassure.
• Selon le type de verre et le produit de lavage, un voile indélébile peut apparaître. Renseignez-vous auprès du fournisseur de votre vaisselle en verre pour savoir si elle peut être lavée en machine.
• L'aluminium a tendance à former des taches et peut ALTERER la vaisse (formation de taches sur la porcelaine). L'aluminium devra donc de préférence être lavé séparément.
• Ne pas nettoyer de vaissele portant des étiquettes collées. Les étiquettes collées peuvent boucher le système de filtration.

Généralités

• Pour éviter les ébréchures et les taches d'eau, les verres doivent être disposés de manière à ce qu'ils ne se touchent pas.
• Ne surchargez pas les paniers à vaisseille.
• Tournez les recipients tels que tasses, verres, casseroles, etc. avec l'ouverture vers le bas pour que l'eau s'écoule automatiquement.
• Vous economiserez de l'eau, de l'énergie et du produit de lavage en exploitant entièrement la capacité de l'appareil.
• Le dosage maximum de produit de lavage est nécessaire lorsque les filtres à vapeurs grasses des hôtes d'aspiration doivent être nettoyés.

Sélectionnez le programme

6.3 Chargement des paniers à vaissele

Certaines vaisselles ne se présent pas à un lavage en machine. Veuillez tenir compte des indications que vous trouverez sous «Conseils de lavage».

• Débarrasssez préalablement la vaisse sale des gros restes de nourriture et des corps étrangers.
• Ne laissez pas pénétrer de cure-dents dans l'appareil. Ceux-ci obstruertaient le système de filtration.
  Il convient de faire tremper les restes d'aliments très incrustés.
• ÀpRES avoir charge le lave-vaisselle, contrôle si les bras d'aspersion peuvent librement tourner.

Pour optimiser l'utilisation de votre apparéil, voici quelques conseils de chargement.

6.4 Consels de chargement du panier supérieur

Tirez le panier supérieur jusqu'à la butée et replisssez-le. Placez-y les petits recipients tels que soucoupes, verres, tasses et bols.
- Si vous utilisez les grilles rabattables 1, veuillez dispose la vaisselle en quinconce. De cette manière, l'eau pourra mieux atteindre tous les endroits sales de la vaisselle.
Placez les verres contre les supports à verres rabattables 2.

Support à verres

Les supports à verres 1 sont particulièrement adaptés aux verres hauts. Vous pouvez les relever ou les rabattre.

Poussez légèrement les supports à verres vers le bas ou tirez-les légèrement vers le haut jusqu'à ce qu'ils s'enclenchent.

Grilles

Les grilles 1 peuvent etre utilisées comme supports a verres.

Le retrait des grilles permet de gagner de la place pour les verres hauts.

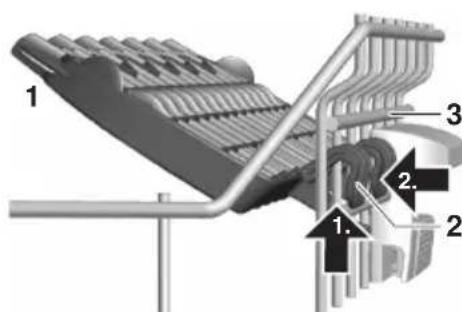

Démontage/réglage en hauteur des grilles

Les grilles sont réglables en hauteur.

1. Poussez la grille 1 vers le haut au niveau de la fixation 2.

2. Enlevez ensuite la grille en la tirant vers l'intérieur.

Accrochez au besoin la grille en position supérieure 3.

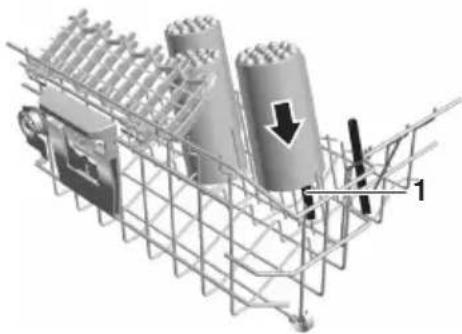

Tiges Easy

Les tiges Easy 1 peuvent être enchichées librement sur les tiges du panier.

L'utilisation de tiges Easy permet de placer des verres, biberons, gourdes, vases et carafes dans l'ensemble du panier.

Pour les recipients larges, il est recommandé d'utiliser 2 tiges Easy.

Panier supérieur régable en hauteur

Le panier supérieur peut être régle en hauteur sur 2 ou 3 niveaux, soit sur env. 2 à 4 cm au total.* Ces niveaux peuvent être également combinés pour obtenir un positionnement incliné.

• en fonction du modele

Relevement

Saisissez les poignées latérales 1 du panier supérieur et soulevervez celui-ci jusqu'àu niveau souhaité.

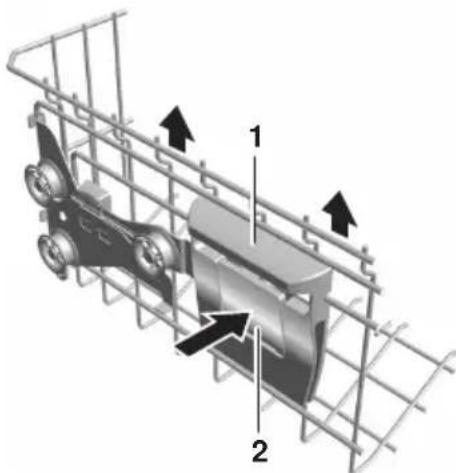

Abaisissement

Saisissez les poignées laterales 1 du panier supérieur.
- Soulevez légèrement le panier supérieur et pressez simultanément la touche 2. - Le dispositif de verrouillage se débloque.
- Abaissez le panier supérieur pour le placer au niveau souhaité, puis relâchéz la touche pour que le panier s'enclenché dans sa nouvelle position.

6.5 Conseils de chargement du panier inférieur

Sortez le panier inférieur jusqu'à la butée et replisssez-le.
- Placez-y les grands recipients tels qu'assiettes, saladiers, plats et casse-roles.
- Placez la vaisse large (assiettes creuses, couvercles, etc.) dans la partie arrrière droite.

Placez les recipients en plastique dans le panier supérieur. Dans le panier inférieur, la pression de l'eau pourrait les soulever et les faire entraer en contact avec le bras d'aspersion en rotation.

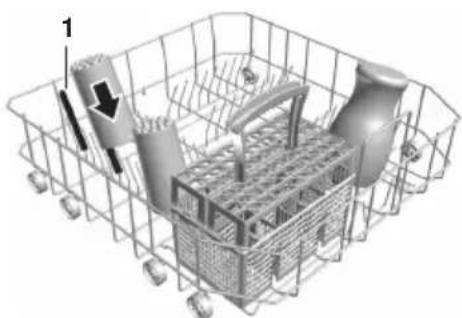

Tiges Easy

Les tiges Easy 1 peuvent être enchichées librement sur les tiges du panier.

L'utilisation de tiges Easy

permét de placer les verres, biberons, vases et carafes dans l'ensemble du panier.

Pour les recipients larges,

il est recommandé d'utiliser 2 tiges Easy.

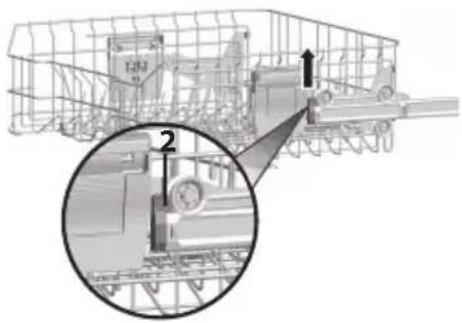

Nettoyage de lechefrites

Le panier supérieur doit être retire pour le lavage de l'echefrites.

Sortez le panier supérieur jusqu'à la butée.
Retirez le dispositif de verrouillage du panier 2 en le poussant vers le haut.
Retirez le panier supérieur du rail.

Lorsque vous remettrez en place le panier supérieur, vous devrez rebloquer le dispositif de verrouillage du panier 2.

• Disposez les léchefrites.

• Les tiques Easy garantissant leur stabilité.

Panier à couverts

• en fonction du modele

Pour éviter tout risque de blessure, placez les couteaux et les couverts pointus et coupants dans le panier à couverts de manière à ce qu'ils ne dépassent pas (bout pointu vers le bas).

Les couteaux et les couverts pointus et coupants peuvent également être placés à l'horizontal dans le panier supérieur.

Le panier à couverts peut être enriché librement sur les tiges du panier inférieur.

Placez les couverts dans le panier a couverts avec le manche vers le bas et repartissez-les dans les différents compartments de maniere a ce quils ne soit pas trop serrés. Veillez a ce que les cuillères ne soient pas les unes dans les autres.

Les supports 1 fournis empêchent l'agglutination des couverts, les taches de séchage et le passage de petits couverts (par ex.: cuillères à moka) à travers les trous du panier.

Enfichez les supports sur le panier a couverts.

Lorsque vous fermez la porte de l'appareil, veillez à ce qu'aucun couvert ne dépasse de la cuve et ne puisse être coincé. Sinon, l'étanchéité de l'appareil ne serait pas assurée.

6.6 Doser le produit de lavage

Poudre

Ouvrez le réservoir de produit de lavage en pressant sur la fermeture dans le sens de la flèche.
- Versez le produit de lavage dans le écipient.
Dosage conformément aux indications du fabricant de produit de lavage.
Tenez compte des repères 1 «20 et 30 ml».
-Si la vaisselle est très sale, ajoutez environ 1 cuillere à soupe de produit de lavage dans le compartment de prélavage 2.
Fermez le couvercle.

Tabletes

• Placez les tablettes 3 à plat dans le组成部分 de dosage.

Choix du produit de lavage

N'utilisez pas de produits permettant de laver la vaisselle à la main. La mousse abondante qu'ils produit peut provoquer des dérangements.

Respectez exactement les directives de dosage inscrites sur le paquet. Un dosage trop fort peut conduire à un endommagement de l'appareil.

Utilisez uniquement des produits de lavage adaptés aux lave-vaiselles.

• Les services de conseil des fabricants de produits de lavage se feront un besoin de vous aider en cas de problème (ex.: dosage du produit de lavage).
• Les pastilles se dissolvent parfois difficilement à des températures de lavage inférieures à 55^ , ce qui peut affecter la propre finale.

Utilisation de produits de lavage combinés (tabletes/poudres all 1

Si vous utilisez des produits de lavage combinés qui rendent superflue l'utilisation de rince-éclat et de sel regénérant, veuillez tener compte des indications suivantes

• Adaptez les programmes et les affichages à ce type de produit de lavage en plaçant le réglage utilisé au titre.
  -Si le symbole de remplissage ou s'ainume, rajoutez du sel regénérant ou du rince-éclat.
• Si le résultat du lavage ou du séchage n'est pas satisfaisant, utilisez des produits de lavage conventionnels. Remplissez le réservoir de sel régénérant et celui de rince éclat. Modifiez les réglages utilisateur en plaçant in1 sur En cas de réclamation, veuillez vous adresser au fabricant du produit de lavage.

6.7 Sélection du programme

Fermez la porte de l'appareil.
- Pressez la touche jusqu'à ce que le symbole du programme souhaité clignote.

D

D

• Le programme démarre au bout de 15 secondes.
• Le symbole du programme sélectionné s'allume, d'autres symboles s'eteignent.

Si vous sélectionnez le programme alors que la porte de l'appareil est ouverte et ne la refermez pas dans les 15 secondes qui suivant la seLECTION du programme, toutes les données saisies sont effacées et les symboles et l'affichage s'éteignent. Le programme doit être reselectionné.

Vous pouvez interrompre à tout moment la sélection du programme en pressant la touche

6.8 Sélection du programme Eco

Fermez la porte de l'appareil.
Effleurez la touche

• engnote.

• Le programme démarre au bout de 15 secondes.
• -ellum.

6.9 Sélection d'une fonction supplémentaire

Après la sélection du programme, il est possible de selectionner des fonctions supplémentaires (pendant 15 secondes, tant que le symbole du programme clignote).

Pressez la touche de fonction supplémentaire.

• fallume (exempl).

• Le programme démarre au bout de 15 secondes.

Dans le cas du programme, la fonction supplémentaire ne peut pas etre selectionnee.

6.10 Enregistrement de la fonction supplémentaire

Si vous enregistrez une fonction supplémentaire, celle-ci est automatiquement active à chaque selection de programme.

Sélectionnez le programme.
- Maintenez enfoncée la touche de fonction supplémentaire pendant 5 secondes.

• Vote selection est enregistrée.

Pour annuler votre enregistrement, il vous suffit d'appuyer à nouveau sur la touche pendant 5 secondes.

L'enregistrement et son annulation vous sont confirmés par un bref clignotement du symbole correspondant.

6.11 Demarrage différé

Le démarrage différé permet une utilisation différée du lave-vaisselle aux heures creuses (par ex. au tarif de nuit plus économique). La plage de réglage s'étend de 1 heures à 9 heures. La dernière durée de démarrage différé entrée est proposée par défaut.

Réglage

Fermez la porte de l'appareil.
- Sélectionnez un programme et la fonction supplémentaire «Démarrage différé».
- Pressez la touche autant de fois que nécessaire ou maintenez-la enforcée jusqu'à ce que l'affichage indique la durée de démarrage différé souhaïée, par ex. (5 heures).

• Les symboles et l'affichage s'obscurcissant.
• Le compte à rebours de la durée de démarrage différé sélectionné commence.

Pendant le déroulement du temps de démarrage différé, il est possible d'ajouter de la vaisse.

Une fois que la durée de démarriage différé désiaisie est écoulée, le programme sélectionné démarre automatiquement.

Effacer

• Pressez la touche autant de fois que nécessaire ou maintenez-la appuyée jusqu'à ce que le démarrage différé soit réinitialisé.

• Le programme sélectionné démarre.

6.12 Interrompre un programme

La vaisselle et l'eau peuvent être très chaudes, risque de brûlures!

Effleurez la touche

• Le programme est interrompu pendant 5 secondes.

Ouvrez la porte de l'appareil avec précaution.

• Le symbole du programme clignote.

Après fermeture de la porte de l'appareil, vous entendez jusqu'à 5 bruits de démarriage suivis de courtes pauses (lorsque la température de l'eau est élevé). Un équilibre de la température s'établit ainsi en douceur.

6.13 Arrêt prématuré du programme

La vaisselle et l'eau peuvent être très chaudes, risque de brûlures!

• Maintenez la touche enfoncée pendant 2 secondes.

• L'eau est pompée.

• Affichage:
• L'affichage et les symboles s'eteignent.

6.14 Fin du programme

A la fin du programme:

• Les symboles restent allumés pendant environ 60 minutes (postsechage).
• Affichage:
• Àprous le post-sechage, les symboles et l'affichage s'éteignent.

Pour que la vaisselle puisse比较好 secher, la porte de l'appareil doit rester fermée jusqu'à ce que les symboles et l'affichage s'éteignent. Àpres le post-sechage, l'appareil se trouve en veille (mode d'économies d'énergie).

Vider

Vider le lave-vaisse.

Déchargez d'abord le panier inférieur.

Contrôlez régulierrement et nettoyez, si nécessaire, le système de filtration.

7 Entretien et maintenance

7.1 Nettoyage interieur

Lorsque le dosage du produit de lavage est correct, l'intérieur de l'appareil se nettoie de lui-même. Nous vous recommendons de nettoyer l'appareil deux fois par an avec un produit de nettoyage pour lave-vaiselles.

Le mode d'emploi du produit de nettoyage pour lave-vaisselles doit être respecté à la lecture. Ces produits de nettoyage ne sont en général juste efficaces qu'à de très haute températures. C'est la raison pour laquelle nous vous recommendons de selectionner le programme.

7.2 Nettoyage extérieur

N'tilisez en aucun cas des produits nettoyants abrasifs ou très corrosifs.
L'utilisation dépônges abrasives, de paille de fer et autres est interdite. Ces produits endommageraient la surface.
Éliminez immédiatement les salissures ou les restes de produits nettoyants.
- Produits nettoyants: produit pour laver la vaisselle à la main, produit à vitres

Nettoyez les surfaces avec un chiffon doux humidifié (pour les surfaces métalliques, dans le sens du polissage). Puis sechez en frottant avec un chiffon doux.
Nettoyez le panneau de commande avec un chiffon humide, puis sechez-le.
- Produits nettoyants: produit pour laver la vaisselle à la main, produit à vitres
Nettoyez de temps en temps le joint ainsi que les arêtes de la porte avec un chiffon doux humidifié.

7.3 Système de filtration, nettoyage

Ne nettoyez la partie qui se trouve en dessous du système de filtration qu'avoc des matieres douces. N'utilise jamais d'objets métalliques.

Toute mauvaise installation du système de filtration peut entraîner un dérangement de l'appareil.

Si le système de filtration est encrassé, le résultat du lavage risque d'être insuffisant et l'évacuation de l'eau peut en être affectée. Contrôlez et nettoyez donc régulièrement le système de filtration.

• Ouvrez la porte de l'appareil et retirez le panier inférieur.

• Dévissez et retirez le système de filtration en tournant la poignée du filtré fin 1 dans le sens inverse des aiguilles d'une montre.

Ouvrez le filtré grossier 2 en appuyant sur l'attache 3 et nettoyez le système de filtration à l'eau claire à l'aide d'une Brosse.

Enlevez les plus gros résidus.

• Remettez en place le système de filtration et revissez la poignée du filtré fin 1 en la tournant à fond dans le sens des aiguilles d'une montre.

7.4 Bras d'aspersion, nettoyage

Lorsque le lavage n'est pas satisfaisant ou que le produit de lavage n'est pas totalement evacué, il se peut que les giclleurs des bras d'aspersion soient bouchés.

Bras d'aspersion supérieur

Retirez entiement le panier supérieur.
- Dévissez la fermetre à baïonnanette 1 dans les sens inverse des aiguilles d'une montre et retirez-la.
Retirez le bras d'aspersion 2 de l'axe de rotation et rincez-le bien à l'eau claire.
Vérifiez les giclleurs.

Bras d'aspersion inférieur

Saisissez le bras d'aspersion 3 en son milieu et tirez-le fortement vers le haut.
Rincez le bras d'aspersion à l'eau claire.
Vérifiez les qicleurs.

Nettoyez simultanément le système de filtration et le filtrre grossier, voir «Nettoyage du système de filtration».

7.5 Remplissage du réservoir de sel régissant

Ne versez jamais de produit de lavage dans le réservoir de sel régissant!

Lorsque la réserve de sel est épuisée, le symbole de replissage Ss'allume pendant la selection du programme et à la fin du programme.

Ouvrez la porte de l'appareil, tirez le panier inférieur et sortez-le eventuellement.
Ouvrez le couvercle du réservoir de sel en soulevant la poignée.
Lors de la première mise en service, versez env. 1,0 I d'eau. Rajoutez ensuite 1 kg de sel regénérant du commerce. Il est possible que la pompe d'évacuation s'enclenché alors brievement.
- Essuyez les restes de sel qui se trouvent évienttement sur le bord du réservoir.
Fermez le couvercle en poussant dessus jusqu'à ce que le verrouillage s'enclenche.
- Sélectionnez le programme sansVAISSELLE Afin d'éliminer d'eventuels restes delsel qui pourrait entraîner la corrosion deI'appareil.

Lors de la première mise en service, il est possible que le symbole de remplissage Sreste encore allumé pendant plusieurs cycles de lavage. Ss'eteint des que la concentration en Sel est répartie de façon homogène dans le réservoir (après env. 10 cycles de lavage).

Consommation approximative de Sel regénérant

A = durete de l'eau de l'arrivée d'eau
B = nombre de cycles de lavage par kg de sel

A	fH	0	6	11	16	21	26	31	41	51	71
		-	-	-	-	-	-	-	-	-	-
		5	10	15	20	25	30	40	50	70	120
	°dH	0	4	7	10	13	15	17	23	28	39
		-	-	-	-	-	-	-	-	-	-
		3	6	9	12	14	16	22	27	38	32
B		∞	680	360	250	150	125	90	60	40	20

7.6 Ajout de rince-éclat

Ne versez jamais de produit de lavage dans le réservoir de rince-éclat.

Essuyez les gouttes de rince-éclat repandu (risque de formation de mousse et de messages de dérangement, / en alternance).

Respectez les consignes de sécurité et les précautions d'emploi du fabricant.

Le rince-éclat permet à la première eau de rincage (rinçage brillant) de s'écouler sans laisser de traces de gouttes sur la vaisselle. Le rince-éclat est dosé automatiquement à partir du réservoir situé dans la porte de l'appareil.

Lorsque la réserve de rince-éclat est épuisée, le symbole de replissage s'allume pendant la selection du programme et à la fin du programme.

Ouvrez le réservoir de rince-éclat en pressant sur la fermetre dans le sens de la flèche.
- Versez du rince-eclat jusqu'au repère «max.» (1,3 dl suffisent pour env. 35 cycles de lavage).
Fermez le couvercle rabatable.
Essuyez les gouttes de rince-éclat repandu.

7.7 Nettoyage du filtré d'entrée

Confiez le nettoyage du filtré d'entrée uniquement à des professionsnels. Uneexecution non conforme entraine des risques d'inondation!

Le filtré d'entrée intégré au raccord d'eau peut s'encrasser et se boucher par suite de dépôts de tartre, de rouille ou d'impuretés.

Cela peut entraîner l'apparition d'un message de dérangement: R/ (en alternance).

Fermez le robinet d'eau.
Dévissez le raccord vissé 1.
- Sortez le filtré d'entrée 2 avec une pince pointue et nettoyez-le ou remplacez-le.
Nettoyez le joint 3.
- Remettez le filtré d'entrée 2 et le joint 3 en place et vissez le raccord 1 sur le robinet.
Ouvrez le robinet et contrôle l'étanchéité.

8 Comment réparer soi-même des pannes

8.1 Que faire lorsque...

Ci-après figure une liste des dérangements que vous pourrez éliminer vous-même simplement selon la procédure décrite. Si le dérangement ne peut pas être supprimé ou si un autre dérangement s'affiche, veuillez appeler le service après-vente.

Avant d'appeler le service après-vente, veuillez notes le message de dérangement et le numéro de fabrication (FN).

... R s'affichent en alternance

Causes possibles Remède
•Le produit de lavageutilisé produit une mousse abondante.Du rince-éclat a été répandu.Le produit de lavageutilisé est un produit pour laver la vaisselle à la main.	• Essuyez avec un chiffon le rince-éclat répandu.Eliminez la mousse avec env. 1 dl de vinaigre.Confirmez le message de dérangement en effleurant la touche► Sélectionnez le programme

...B s'affichent en alternance

Causes possibles Remède
•Système de filtration bouché. •Tuyau d'évacuation plié. •Pompe d'évacuation ou siphon bouchés. •Formation excessive de mousse à cause de rince- éclat repandu.	Nettoyez le système de filtration. Éliminez le dérangement. Confirmez le message de dérangement en effleurant la touche ⋅. Redémarrez le programme.

...s'affichent en alternance

Causes possibles Remède
• Robinet d'eau fermé. • Filtrée d'entrée obstrué dans l'alimentation. • Interruption dans l'alimentation en eau. • Pression d'eau trop faible.	Éliminez le dérangement ou attendez que l'alimentation en eau soit rétable. Confirmez le message de dérangement en effleurant la touche Redémarrez le programme.

... E / B / s'affichent en alternance

Causes possibles Remède
•Arrivée d'eau d'une température supérieure à 79 °C (raccord d'eau chaude).	• Faites réduire la température de l'arrivée d'eau par un installateur sanitaire.

...s'affichent en alternance

Causes possibles Remède

Diverses situations peuvent conduire à un message «E».

Confirmez le message de dérangement en effleurant la touche ▶I Si le message de dérangement reste affché: • Coupe l'alimentation électrique de l'appa-reil pendant env. 1 minute. • Rétablissez l'alimentation électrique. • Confirmez le message de dérangement en effleurant la touche ▢I • Redémarrez le programme. • Si le dérangement se reproduit, veuillez notes le message affché ainsi que le numéro de fabrication (FN). • Fermez le robinet d'eau et coupez l'alimen-tation électrique. • Appelez le service après-vente.

... s'affichent en alternance

Causes possibles Remède

• Branchement électrique défectueux.•Surtension.

Confirmez le message de dérangement en effleurant la touche ▶Si le message de dérangement reste affchéé:• Coupez l'alimentation électrique de l'appa-reil pendant env. 1 minute.• Rétablissez l'alimentation électrique.• Confirmez le message de dérangement en effleurant la touche ▶Redémarrez le programme.• Si le dérangement se reproduit, veuillez noter le message affiché ainsi que le numéro de fabrication (FN).• Coupez l'alimentation électrique.• Faites contrôle l'installation électrique par un électricien qualifié.

...l'appareil ne démarre pas

Fermez la porte de l'appareil.
- Branchez la fiche secteur dans la prise.
Vérifiez les fusibles.

Causes possibles Remède
•Le «mode démo» est activé.	• Ouvrez la porte de l'appareil. • Maintenez les touches et enoncees. • Effleurez simultanément la touche • L'affichage indique • Effleurez la touche - L'affichage indique • Effleurez la touche

...la vaisselle n'est pas propre

Sélectionnez un programme plus puissant.
- Chargez les paniers à vaisselle autrement, évitez en particulier de couvrir les jets de lavage.
Nettoyez le système de filtration et inserez celui-ci correctement.
Contrôlez si les bras d'aspersion sont bloqués ou encrassés.
Procedez au bon dosage du produit de lavage ou employez un autre produit de lavage.
Reglez correctement le degré de durété d'eau.
Rajoutez du sel régénérant.

...un dépôt blanc tenace apparait sur la vaisse

Rajoutez du sel regénérant et sélectionnez ensuite le programme sansVAISSELLE.
Procedez au bon dosage du produit de lavage ou employez un autre produit de lavage.
Rajoutez du rince-éclat.
- Choisissez un réglage plus élevé du dosage de rince-éclat.
Si vous n'utilise pas de produit de lavage all1All in 1> ouvert doit etre selectionné dans les «Réglages utiliser »

...des stries, des trainées ou des taches laiteuses apparaisent sur la vaisselle

• Choisissez un réglage moins élevé du dosage de rince-éclat.
  Si vous n'utilise pas de produit de lavage all in 1> ouvert doit etre selectionné dans les «Réglages utiliser »

...la vaisselle est mouillée et sans éclat ou présente des taches de sechage

Rajoutez du rince-éclat.
- Choisissez un réglage plus élevé du dosage de rince-éclat.
- À la fin du programme, n'ouvre la porte de l'appareil qu'après extinction de l'affichage.
Si vous n'utilise pas de produit de lavage all 1 All in 1> ouvert doit etre selectionné dans les «Réglages utiliser »

...des taches de rouille sont visibles sur la vaisse et les couverts

Il s'agit de rouille erratique provenant des couverts, des casseroles, des conduites d'eau, etc. L'appareil est constitué d'acier inoxydable.

• Avec rempli le réserve de sel regénérant, sélectionnez le programme sans vaisselle.

...des restes de produit de lavage adhérent à l'intérieur de l'appareil

• Contrôlez si les bras d'aspersion sont bloqués ou encrassés.
  Employez un autre produit de lavage.
• Contrôlez le couvercle du écipient de produit de lavage.

...le panier à vaisselle et les parties en matière plastique à l'intérieur de l'appareil ont pris de la couleur

De la vaisselle contenant des restes d'aliments qui décolorent (ex.: sauce tomate ou au curry) a été lavée. Cette coloration peut de nouveau s'estomper au bout de quelques lavages.

...l'appareil a tendance à dégager des odeurs

Nettoyez le système de filtration.
Faites tournier le programme avec du produit de lavage.
Sélectionnez un programme plus puissant.
- Versez une quantité suffisante de Sel régencerant.

8.2 Coupure de courant

En cas de coupure de courant:

• Le programme en cours est interrompu. Le programme se poursuit lorsque le courant a été rétabli.
• La surveillance de dérangement est interrompue.

9 Accessoires et pieces de rechange

Lors de toute commande, veuillez indiquer la famille de produits de l'appareil ainsi que la désignation précise de l'accessoire ou de la piece de rechange commandée.

Accessoires

«Petit» panier à couverts

«Grand» panier à couverts

Insert à tasses

Support àustensilesvario

Grilles

JeudetigesEasy(4unités)

Pièces de rechange

Joint / Filtre d'entrée pour Aqua-Stop

Système de filtration

10 Caractéristiques techniques

10.1 Tableau

Dimensions extérieures

	SMS 55 SMS	SMS 55 grand volume	EURO 60 EURO 60 grand volume
Hauteur (avec cadre) [cm]:	75,9 82,4	75,9 82,4
Hauteur (avec socle variable) [cm]:	- 84,5	-89,0 78,0-89,8 84,5-96,3
Largeur [cm]: 54,6 54,6	59,6 59,6
Profondeur [cm]: 57,2	57,2 57,2 57,2
Poids [kg]: 42 44 42 44

Température ambiente

Température ambiente minimale: +10 °C

Raccordement sanitaire

Eau froide ou chaude jusqu'à 60^ : G³¼" Pression Tmaxale admise dans la conduite d'eau: 0,1-1,0 MPa (1-10 bars) Hauteur max. de début d'évacuation: 1,2 m

Raccordement électrique

Voir plaque signalétique

Concept de sécurité

Tant que l'alimentation électrique est assurée, l'appareil reste sous la surveillance de sa commandelectronique. Les évventuels dérangements sont signalés par des messages de dérangement.

Protection contre le débordement

La protection contre le débordement est inefficace en cas de coupure de courant; en cas de non-utilisation prolongée, il faut donc fermer le robinet d'arrivée d'eau.

La commande électronique surveille le niveau d'eau à l'intérieur de l'appareil. En cas de dérangement, la pompe d'évacuation est enclenchée et l'arrivée d'eau est interrompue.

10.2 Fiche technique du produit

Selon ordonnance (UE) N° 1059/2010
Marque - SIBIR SA
Identifient modèle (les 5 premiers chiffres du FN)	-410134101941020410214102241023	410114102941030410314103241033
Capacité nominale en couverts standard pour le cycle de nettoyage standard	-1213
Classe d'efficacité énergétique - A+
Consommation annuelle d'énergie 1)	kWh/an 277 280
Consommation d'énergie du cycle de nettoyage standard	-0,98	0,99
Puisance absorbée lorsque l'appareil est étant et lorsqu'l n'est pas étant	W 0,30/0,30
Consommation annuelle pondérée d'eau 2)	I/an 2576
Classe d'efficacité de séchage sur une échelle allant de G (faible efficacité) à A (efficacité maximale)	-	A
Programmes standard 3)	- Éco
Durée du programme du cycle de nettoyage standard	min	150
Durée de l'état étant	min	0
Émissions de bruit aérien	dB (A) 44

1) Consommation annuelle d'énergie sur la base de 280 cycles standard de nettoyage avec replissage d'eau froide et utilisation des modes de fonctionnement à faible puissance absorbée. La consommation réelle d'énergie dépend du mode d'utilisation de l'appareil.
2) Consommation annuelle ponderee d'eau sur la base de 280 cycles standard de nettoyage. La consommation reelle d'eau depend du mode d'utilisation de I'appareil.
3) Programme standard auquel se rapportent les informations de la presente fiche technique. Ce programme est concu pour le nettoyage de vaisse normalement sale et est le plus efficace en termes de consommation combinée d'eau et d'énergie.

10.3 Taux de consommation

V = Préincage T = Séchage

R = Nettoyage D = Durée

Z = Rinçage intermédiaire W = Eau

G = Rincage brilliant E = Énergie

• Durée sans post-sechage

10.4 Indications pour les instituts d'essai

Vous pouvez consulter les indications pour les instituts d'essai sur Internet sous: www.vzug.com/testinstitute.

10.5 Mesure du bruit

Voir chapitre «Indications pour les instituts d'essay».

11 Notes

12 Index

A

Accessoires 55

Commander 63

Affichage

A0 49
A2 50
A9 50

Ajout de rince-éclat 47

B

Bras d'aspersion, nettoyage 45

C

Concept de sécurité 57

Conseils de chargement du panier inférieur

Panier a couverts 34
Panier inférieur, chargement .. 33

Conseils de chargement du panier supérieur

Grilles 30
Panier supérieur, chargement 29
Réglage en hauteur 31
Support a verres 30
Tiges Easy 31

Conseils de lavage 27
Consignes de sécurité
Généralités 6
Contrat d'entretien 63
Coupure de courant 54

D

Demarrage différé 40
Dérangements 49
Description de l'appareil 14
Déinstallation 13
Dimensions extérieures 57
Domaine de validité 2
Durete de I'eau 24

E

Eau chaude 25
Elimination 13
Emballage 13
Entretien 43

F

Famille de produit 2
Fiche technique du produit 58
Fin du programme 42
FN (numéro de fabrication) 63
Fonction supplémentaire

Demarrage différé 40
Enregistrement 40
Selection 39

Fonctions supplémentaires 16

G

Grilles 30

M

Maintenance 43
Mode d'emploi résumé 64
Mode démo 52

N

Nettoyage

Bras d'aspersion 45

Système de filtration 44

Nettoyage du filtré d'entrée 48

Nettoyageextérieur 43

Nettoyage interieur 43

No de modulo 2

Numéro de fabrication (FN) 63

P

Panier a couverts 34

Panier inférieur, chargement 33

Panier supérieur, chargement .... 29

Pièces de rechange 56

Commander 63

Produits de lavage All in 1 37

Programme

Arrêt prémature 41

Interrompre 41

Selection 38

Programme de lavage 38

Programme Eco

Selection 39

Protection contre le débordement

58

Q

Questions 63

R

Raccordementélectrique 57

Raccordement sanitaire 57

Réglage en hauteur 31

Réglagesutilisateur 20,21

Remplissage du réservoir de sel régissantant 46

s

Sécurité 13

Service de réparation 63

Structure de l'appareil 15

Support a verres 30

Symboles 5

Symboles de programmes 16

Système de filtration, nettoyage .44

T

Tiges Easy 31, 33

Touches de programmes 16

Type 2

V

Vaissselle

Chargement 28

Vider 42

Vider 42

13 Service de réparation

Le chapitre «Comment éliminer soi-même les dérangements» vous permettra d'éliminer vous-même les petites perturbations de fonctionnement.

Vouéconomisez ainsi les services d'un technicien et les frais qui en découlent.

Si vous doivent nous contacter suite à un dérangement de fonctionnement ou pour passer une commande, veuilles toujours nous indiquer le numéro de fabrication (FN) et la désignation du modèle de votre apparéil. Ces informations figurent sur le certificat de garantie, sur la facture originale, ainsi que sur la plaque signalétique de votre apparéil. Vous pouvez les noter également ici ou coller l'autocollant d'entretien fourni avec l' apparéil:

FN

Appareil

Ouvrez la porte de l'appareil.

• La plaque signalétique se trouve sur le côte gauche de la cuve.

En cas de dérangements, vous pouvez contacter le centre d'entretien de SIBIR Group SA le plus proche avec un téléphone fixe sur le lieu de l'appareil au numéro de téléphone gratuite 0844 848 848.

Questions, commands, contrat d'entretien

Pour des questions et des problèmes administratifs ou techniques ainsi que pour la commande de pieces de rechange et d'accessoires, veuillez vous adresser directement à l'établissement principal à Schlieren, tel. [phone].

Pour assurer l'entretien de tous les produits, vous avez la possibilité de conclure un contrat d'entretien au terme de la garantie. Sur demande, nous vous enverrons avec plaisir les documents correspondants.

Mode d'emploi résumé

Veuillez d'abord lore les consignes de sécurité du mode d'emploi.

Ouvrir la porte de l'appareil
Disposer la vaisse
Doser le produit de lavage
Fermer la porte de l'appareil
Sélectionner le programme
- Sélectionner éventuellesment une/des fonction(s) supplémentaire(s)
Le programme démarre au bout de 15 secondes
- Une fois l'affichage esteint, ouvrir la porte de l'appareil et sorting la vaissele
