MODE D'EMPLOI EQ1 Sky-Watcher

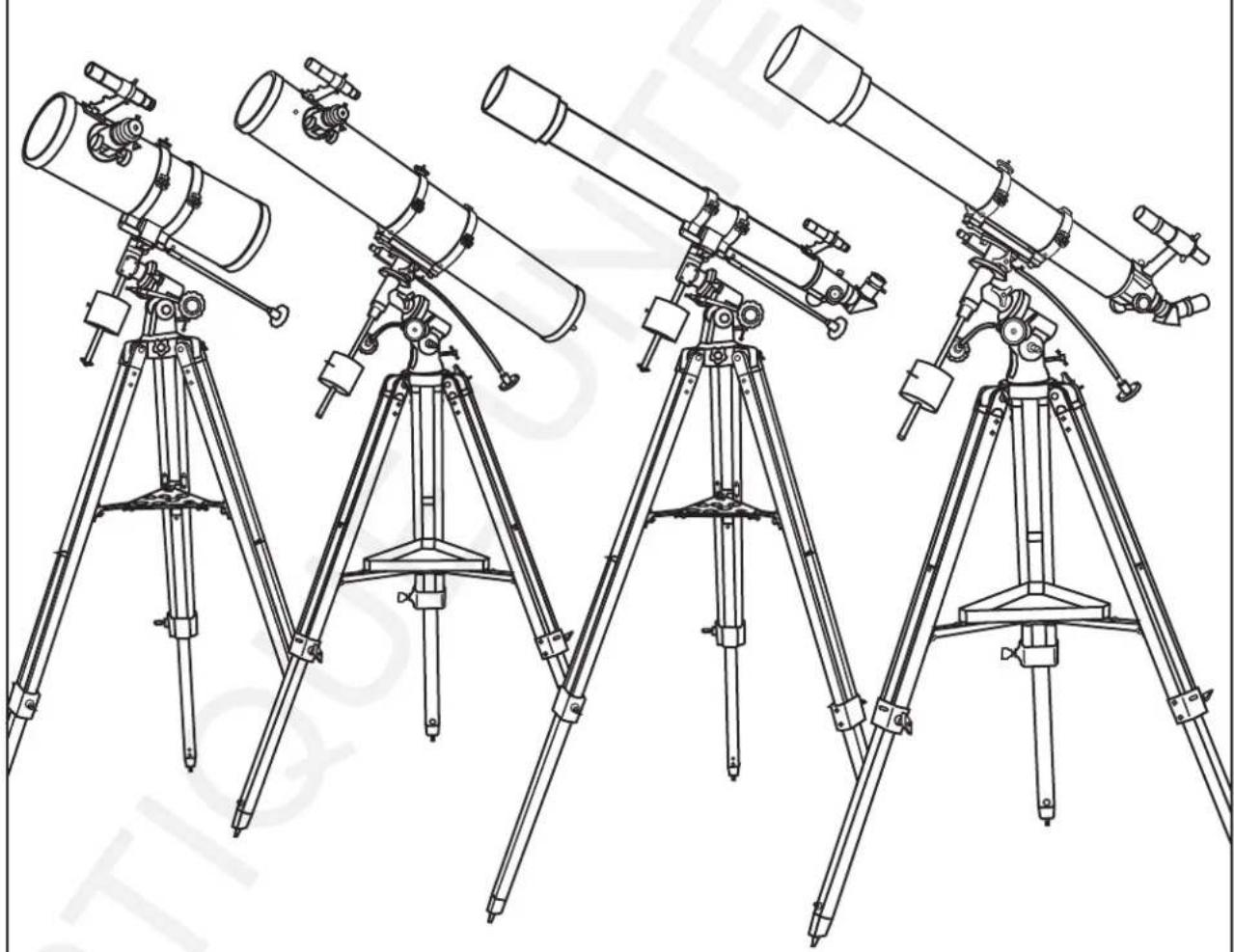

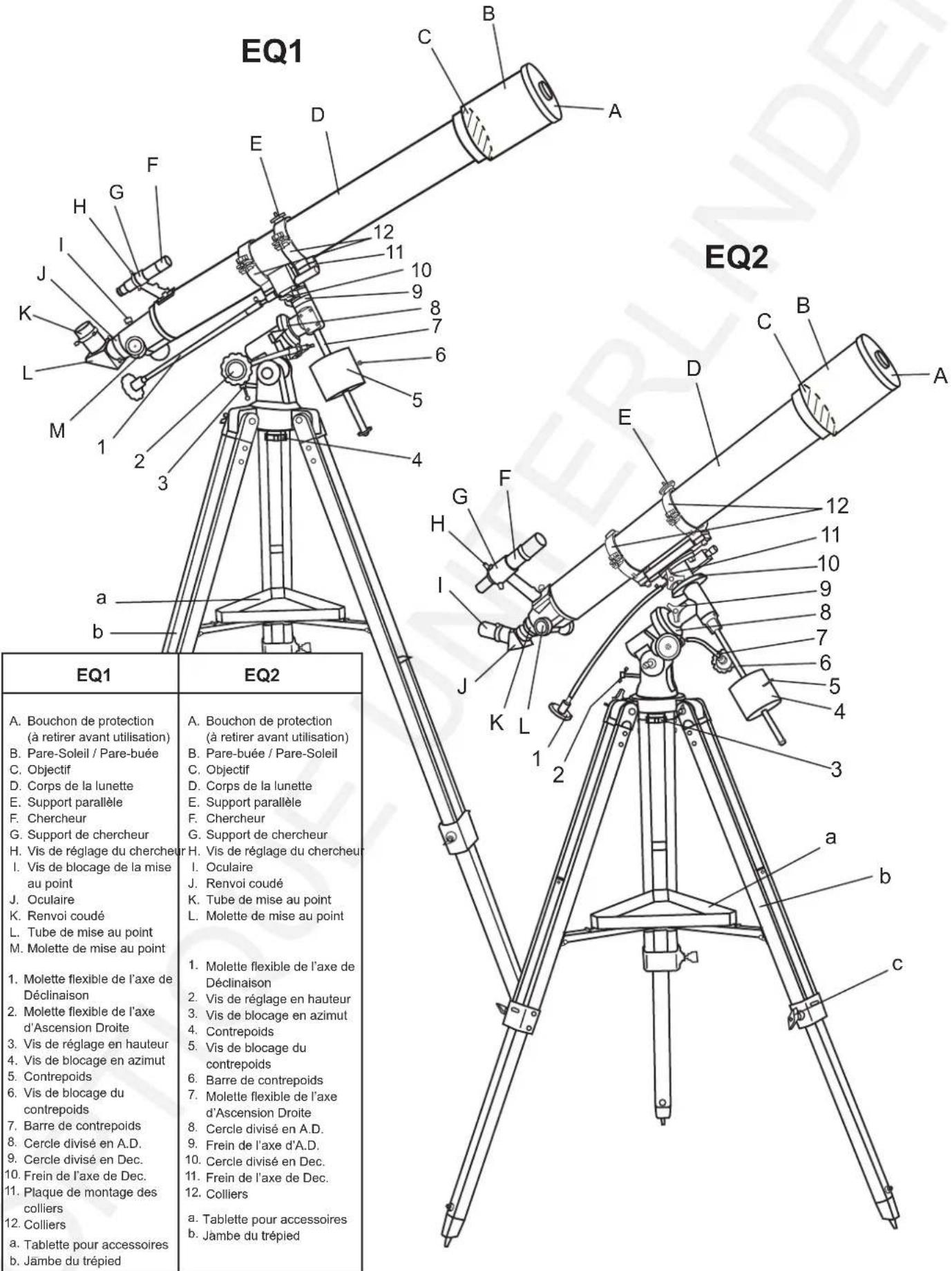

Instruments sur montures EQ1 et EQ2

LUNETTES ASTRONOMIQUES

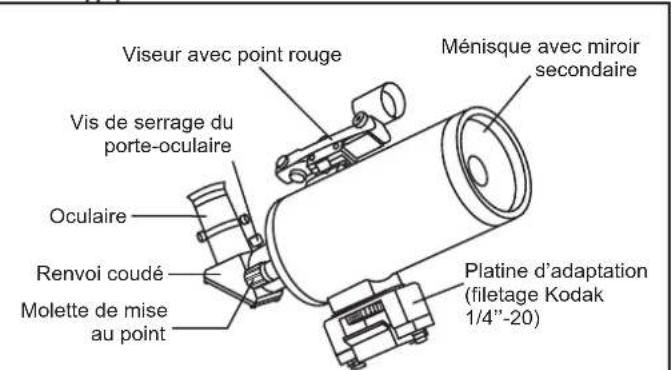

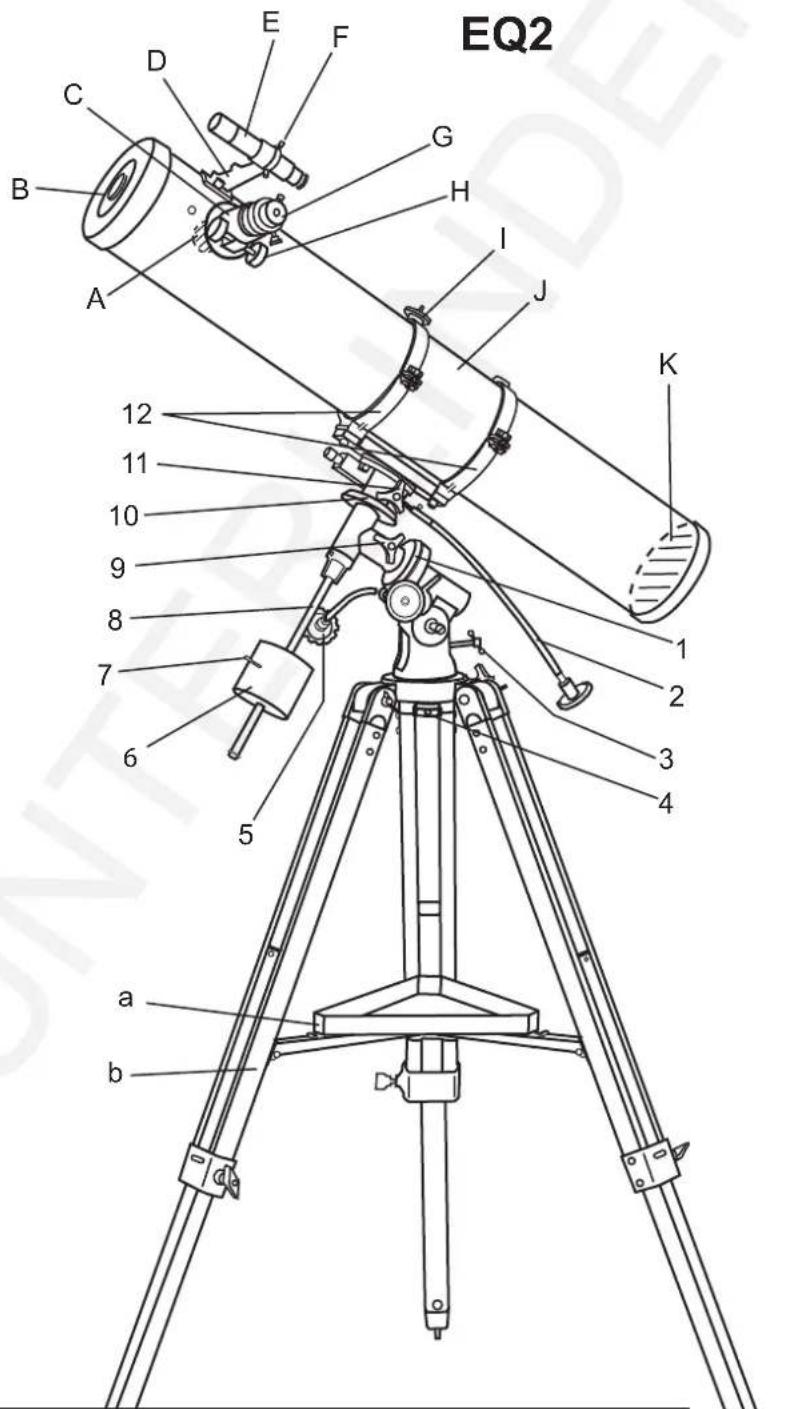

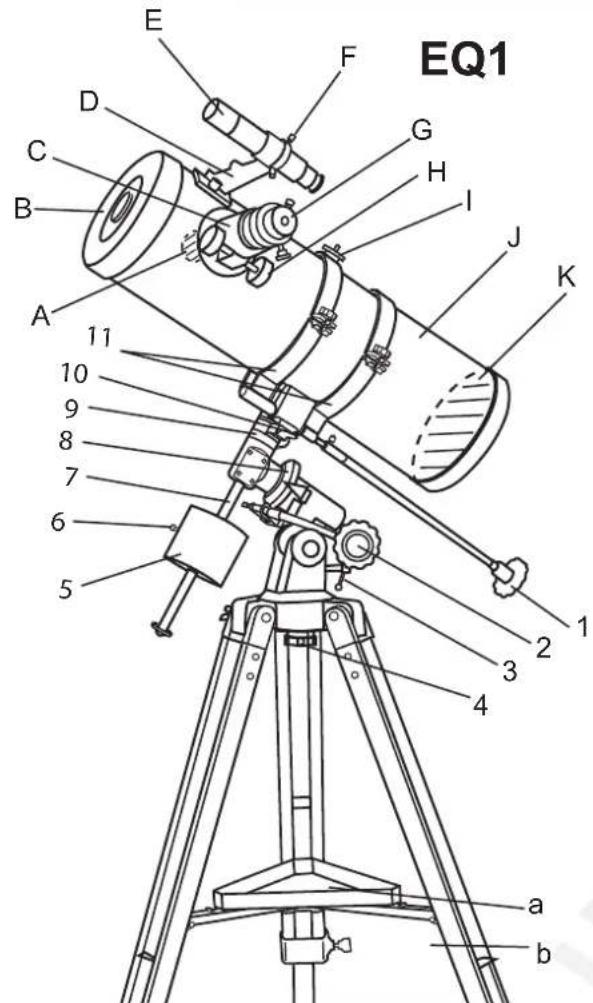

TELESCOPES NEWTON ET MAKSUTOV

| EQ2EQ1 | |
| A. Miroir secondaire (non visible)B. Bouchon de protection(à-retirer avant utilisation)C. Tube de mise au pointD. Support de rechercheE. ChercheurF. Vis de réglage du rechercheG. OculaireH. Molette de mise au pointI. Support parallèleJ. Corps du téléscopeK. Miroir primaire (non visible)1. Molette flexible de l'axe de Dec.2. Molette flexible de l'axe d'A.D.3. Vis de réglage de la hauteur4. Molette de blocage en azimuth5. Contrepoids6. Vis de blocage du contrepoids7. Barre de contrepoids8. Cercle divisé en A.D.9. Cercle divisé en Dec.10. Frein de l'axe de Dec.11. Colliersa. Tablette pour accessoiresb. Jambe du trépied | A. Miroir secondaire (non visible)B. Bouchon de protection(à-retirer avant utilisation)C. Tube de mise au pointD. Support de rechercheE. ChercheurF. Vis de réglage du rechercheG. OculaireH. Molette de mise au pointI. Support parallèleJ. Corps du téléscopeK. Miroir primaire (non visible)1. Cercle divisé en A.D.2. Molette flexible de l'axe de Dec.3. Vis de réglage de la hauteur4. Molette de blocage en azimuth5. Molette flexible de l'axe d'A.D.6. Contrepoids7. Vis de blocage du contrepoids8. Barre de contrepoids9. Frein de l'axe d'A.D.10. Cercle divisé en Dec.11. Frein de l'axe de Dec.12. Colliersa. Tablette pour accessoiresb. Jambe du trépied |


MAKSUTOV (voir ci-dessus pour les configurations de montures)
SOMMAIRE
Montervoire instrument 5
Monture EQ1
Mise en place du trépied 5
Preparation de la monture 5
Montage de l'instrument 6
Montage du chercheur / viseur point rouge 7
Mise en place de l'oculaire 7
Monture EQ2
Mise en place du trépied 8
Montage de l'instrument 8
Montage duchercheur / viseur point rouge 9/10
Mise en place de l'oculaire 10
Utiliser votre instrument 11
Réglage du chercheur / viseur point rouge 11
Equilibrage de I'instrument 12
Utilisation de la monture EQ1 12
Utilisation de la monture EQ2 13
Utilisation d'une lentille de Barlow 13
Mise au point de l'image 14
Mise en station de la monture 14
Le suivi des astres 15
Utilisation des cercles divisés 15

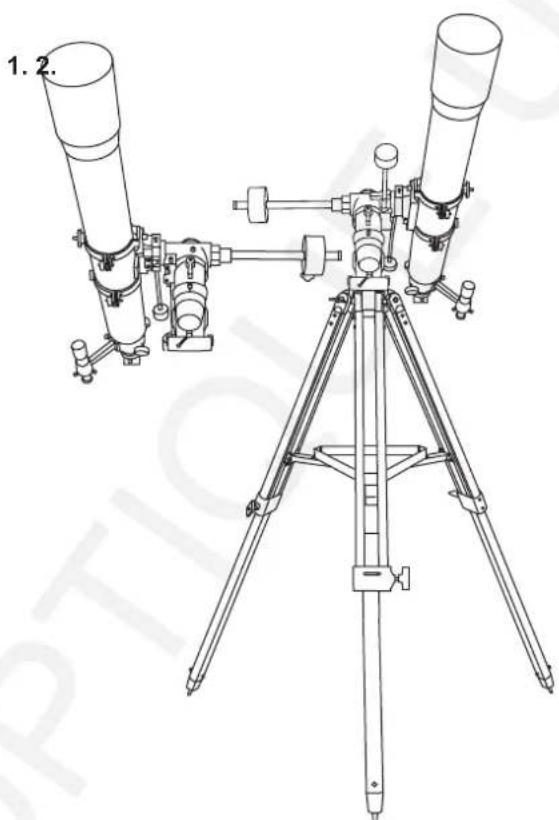

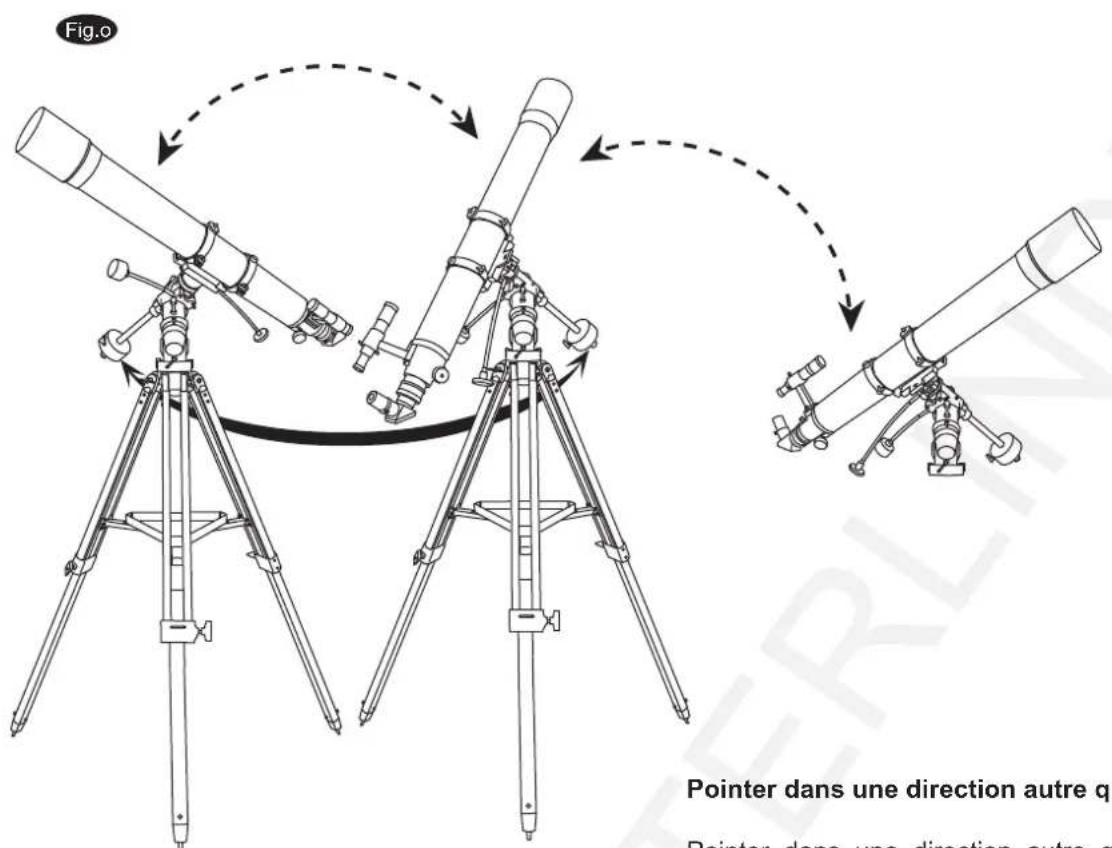

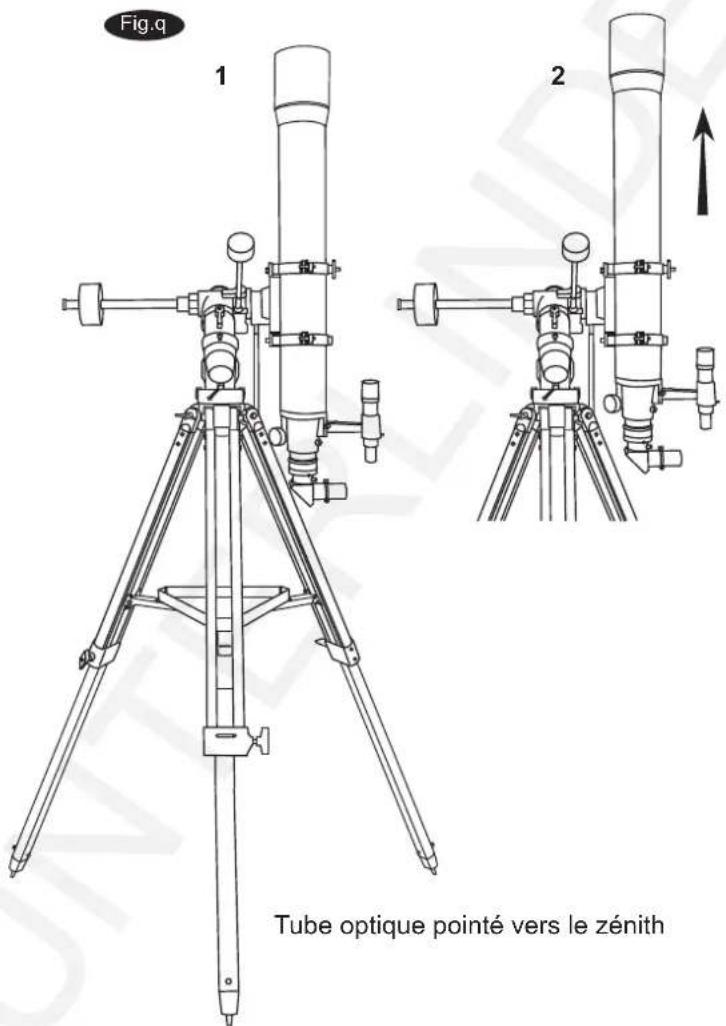

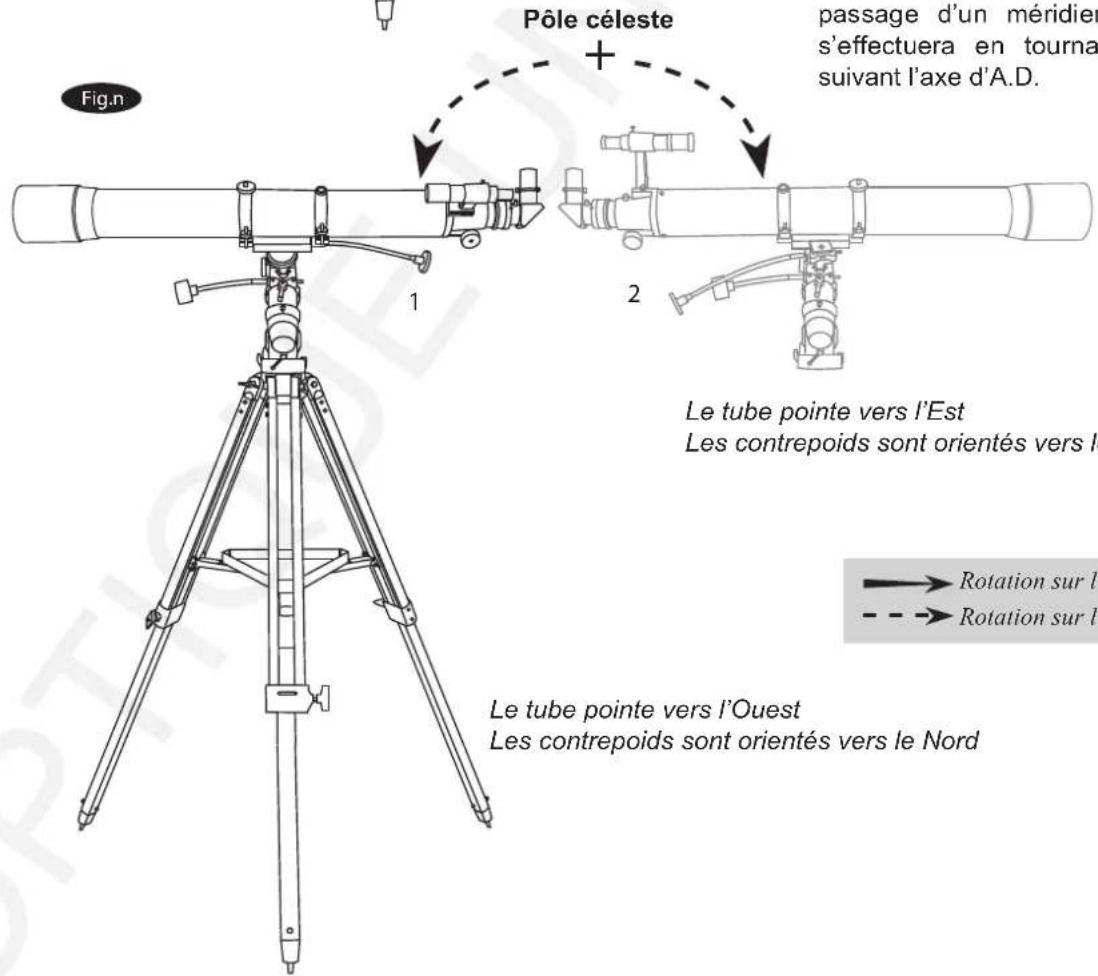

Pointage de l'instrument 16
Choisir I'oculaire approprié 20
Observer le ciel 21
Les conditions d'observation 21
Choisir son site d'observation 21
Choisir le meilleur moment pour observer 21
Mise en température de l'instrument 21
Habituer ses yeux à l'observation nocturne 21
Entretenir notre instrument 22

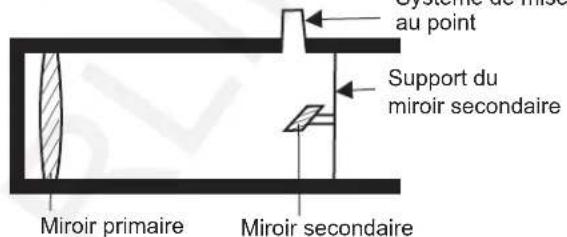

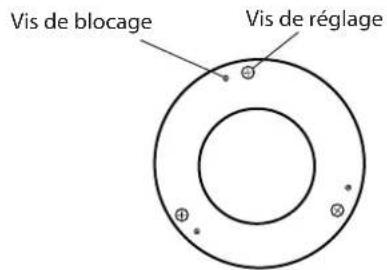

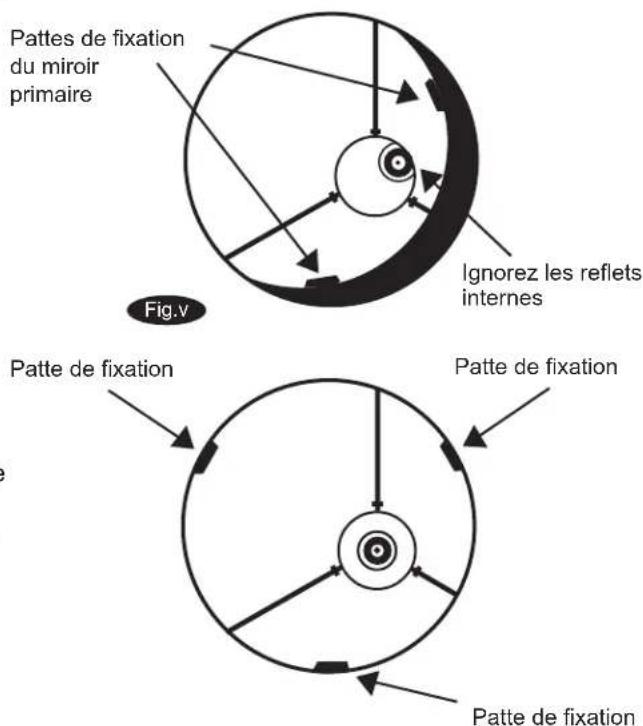

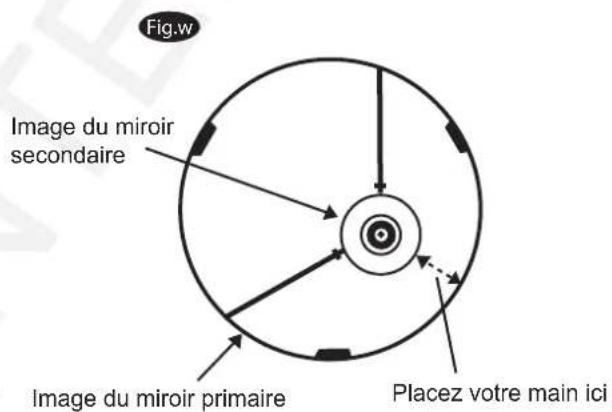

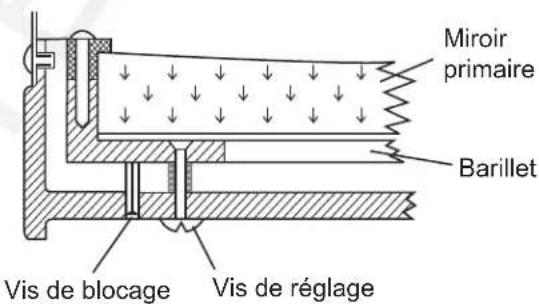

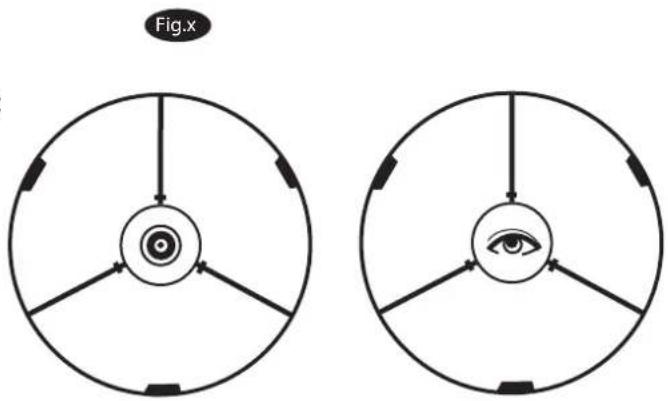

Collimation d'un telescope Newton 22
Protection et nettoyage 23

vant de commencer
Ce mode d'emploi s'applique à tous les instruments équipés d'une monture EQ1 ou EQ2. Regardez dans les pages 2 et 3 le modele qui ressemble le plus au votre puis suivez les indications qui s'y rapportent dans les pages qui suivent. Lisez attentivement ce manuel avant de commencer. L'instrument doit être monté dans la journee. Choisissez une surface plane, large et bien dégagée afin d'étailler tous les éléments et de pouvoir les assembler en toute tranquilité.

tention!
N'UTILISEZ JAMAIS LE TELESCOPE POUR OBSERVER DIRECTEMENT LE SOLEIL. VOUS RISQUEZ DES DEGATS Oculaires
IRREVERSIBLES. UTILISEZ UN FILTRE SOLAIRE LABELLISE. PROTEGEZ LE CHERCHEUR EN UTILISANT UN BOUCHON. N'UTILISEZ JAMAIS DE FILTR A PLACER SUR L'OCULAIRE ET N'UTILISEZ PAS LE TELESCOPE POUR PROJETER L'IMAGE DU SOLEIL SUR UNE SURFACE. LA CHALEUR DEGAGEE POURRAIT ENDOMMAGER LA SURFACE DE PROJECTION ET LES ELEMENTS OPTIQUES DE L'INSTRUMENT.
MONTURE EQ1

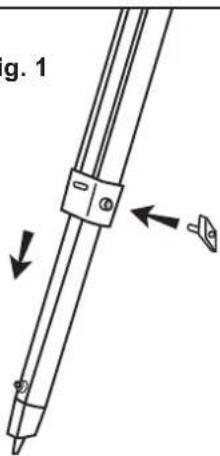

MISE EN PLACE DU TREPIED

Fig. 1
Fig. 2.
1) Desserrez les vis de blocage des allonges du trépied et tirez les allonges de chaque pied.
2) Placez le trépied dans le bon sens, pieds vers le bas.
3) Tirez les allonges de façon àmettre la base du trépied de niveau, même si chaque allonge ne sort pas de la même longueur. Resserrez les vis de blocage.

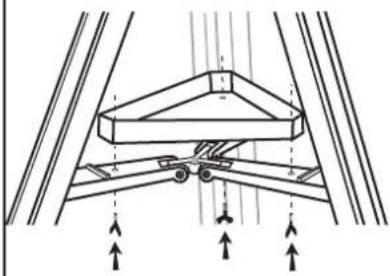

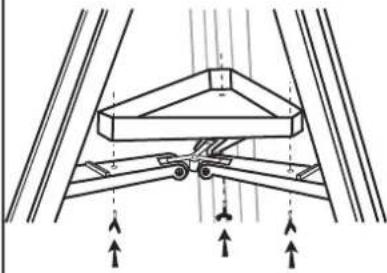

MONTER LA TABLETTE PORTE-ACCESSOIRES
(Fig. 2)
1) Placez la tablette porte-accessoires sur l'entretoise et vissez-la par dessous avec les 3 vis fournies.

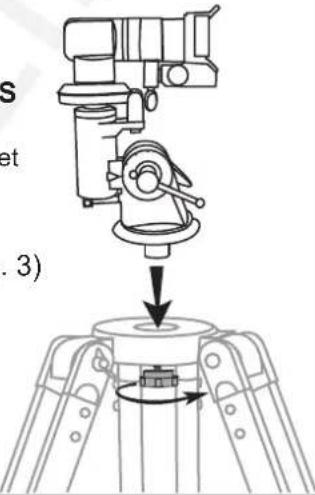

ATTACHING MOUNT TO TRIPOD LEGS (Fig. 3)
1) Posez la monture sur la tete du trépied.
2) Poussez la vis de serrage au travers de la tete du trépied et visse la monture en place.

Fig. 3
PREPARATION DE LA MONTURE

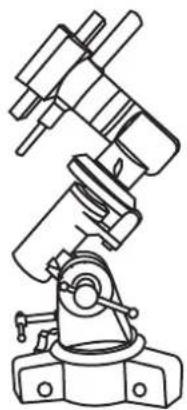

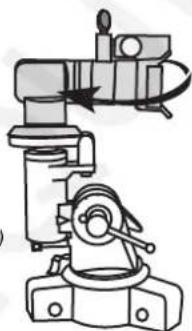

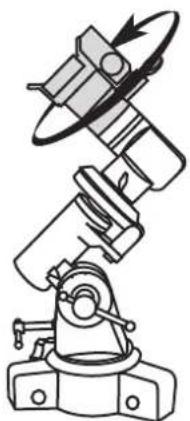

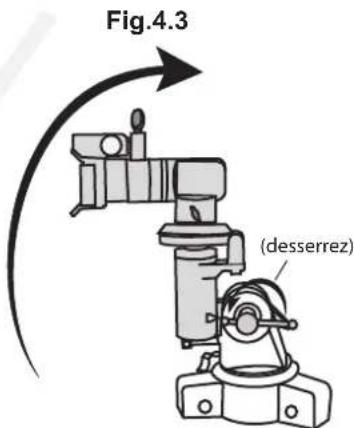

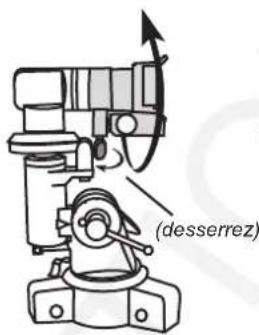

POSITIONNEMENT DE LA MONTURE (Fig.4.1-4.5)
Suivez les indications des figures 4.1 à 4.5 pour orienter la monture dans le bon sens.
Fig.4.4
Fig.4.5
Fig.4.1 Fig.4.2

Desserrez le frein de declinaison. Tournez l'axe à 180^

Desserrez le frein d'ascension droite. Tournez l'axe à 180^

Desserez le frein de l'axe de hauteur. Inclinez la monture d'un angle égal à celui de votre latitude.

Tournez l'axe de declinaison à 180^

Resserrez les freins des axes de hauteur, ascension droite et declinaison.
MONTAGE DE L'INSTRUMENT

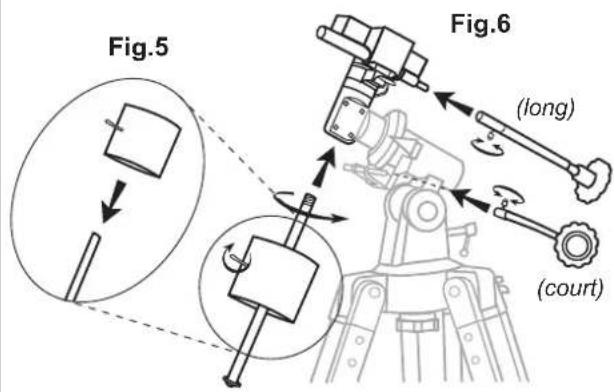

MONTAGE DU CONTREPOIDS (Fig.5)
1) Faites glisser le contrepoids à mi-distance sur la barre de contrepoids et serrez sa vis de blocage. Portez l'ensemble d'une main et vissez fermement l'extrémité de la barre dans le trou filtré dans l'axe de Dec.
1) Insérez les flexibles à l'extrémité de chacun des axes d'A.D. et de Dec. Serrez les vis de blocage de façon à ce qu'elles appuient au niveau des méplats des axes.

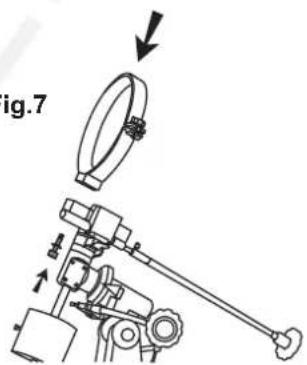

MONTAGE DES COLLIERS SUR LA MONTURE (Fig.7)
1) Otez les colliers du tube en desserant leur vis moletée et en ouvrant le cerclage.
2) Placez les colliers sur les extrémites de la platine, au sommet de la monture. Fixez-les en utiliser les vis fournies.
MONTAGE DU TUBE DANS LES COLLIERS (Fig.8)
1) Retirez le papier protecteur autour du tube optique.
2) Déposez le tube dans les colliers ouverts en plaçant approximativement son centre de gravité entre les 2 colliers. Refermez les colliers et serrez les vis moletées sans forcer mais en veillant à ce que le tube soit bien serré.

Fig.7
Fig.8
MONTAGE DE L'INSTRUMENT
(tubes optiques Maksutov seulment)

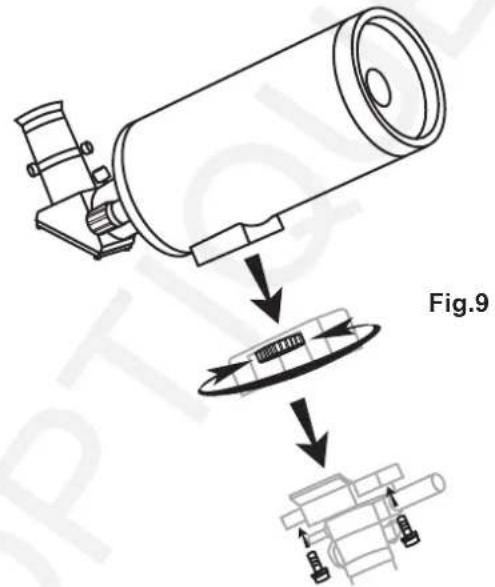

MONTAGE DU TUBE OPTIQUE SUR LA MONTURE (Fig.9)
1) Vissez l'adaptateur 1/4"-20 dans la platine située sous le tube optique du téléscope.
2) Vissez ensuite l'ensemble sur la tete de la monture à l'aide des 2 vis fournies.
MONTAGE DU CHERCHEUR
FIXATION DU CHERCHEUR (Fig.10, 11)
1) Retirez les 2 écrous molettes situés sur le tube, à proximé du système de mise au point.
3) Insérez le support de recherche et le recherche dans les 2 vis.
4) Fixez fermement le tout en utilisant les 2 écrous molettes.

Fig.10 Fig.11

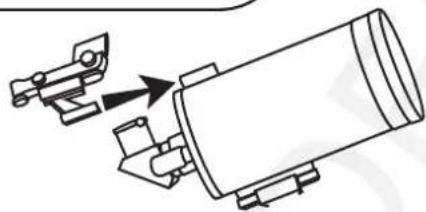

MONTAGE DU VISEUR POINT ROUGE

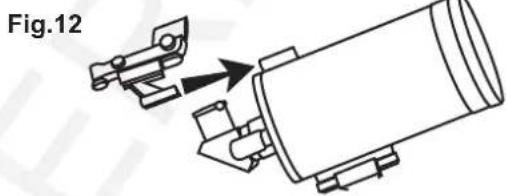

FIXATION DU VISEUR POINT ROUGE (Fig.12)
Insérez le support du viseur et le viseur dans la base rectangulaire située sur le tube optique puis desserrez fermement la vis de blocage.

MISE EN PLACE DE L'OCULAIRE
(Télescopes Newton)

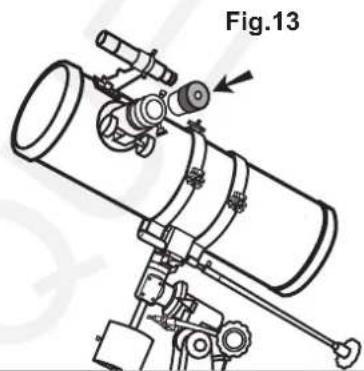

MISE EN PLACE DE L'OCULAIRE (Fig.13)
1) Desserrez les 2 vis de blocage du porte-oculaire afin desteroler le bouchon de protection.
2) Insérez l'oculaire souhaité dans le porte-oculaire puis resserrez les 2 vis de blocage pour éviter que l'oculaire ne tombe.

(Lunettes et téléscope Maksutov)

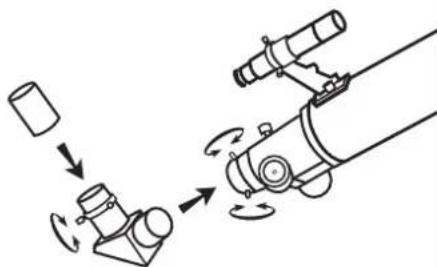

MISE EN PLACE DE L'OCULAIRE (Fig.14)
1) Desserrez les 2 vis de blocage du porte-oculaire afin desteroler le bouchon de protection.
2) Insérez le renvoi coude dans le porte-oculaire puis resserrez les 2 vis de blocage.
3) Desserrez les 2 vis moletées du renvoi coude.
4) Insérez l'oculaire souhaïte dans le renvoi coude puis resserrez les 2 vis molettes.

Fig.14
MONTURE EQ2
MISE EN PLACE DU TREPIED

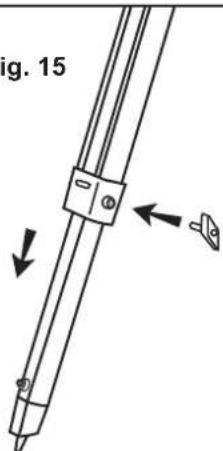

Fig. 15

Fig. 16
1) Desserrez les vis de blocage des allonges du trépied et tirez les allonges de chaque pied.
2) Placez le trépied dans le bon sens, pieds vers le bas.
3) Tirez les allonges de façon àmettre la base du trépied de niveau, même si chaque allonge ne sort pas de la même longueur. Resserrez les vis de blocage.
MONTER LA TABLETTE PORTE-ACCESSIONS (Fig.16)
1) Placez la tablette porte-accessoires sur l'entretoise et vissez-la par dessous avec les 3 vis fournies.

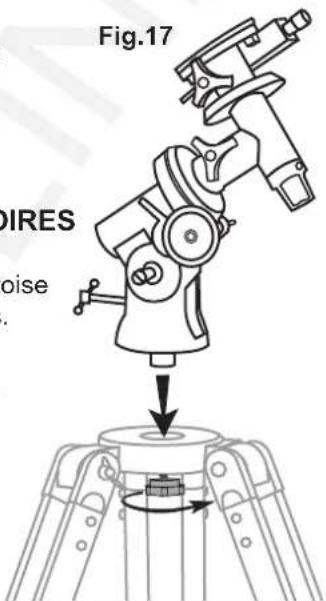

METTRE LA MONTURE EN PLACE (Fig.17)
1) Posez la monture sur la tete du trépied.
2) Poussez la vis de serrage au travers de la tete du trépied et vissez-la dans la monture.

Fig.17
MONTAGE DE L'INSTRUMENT

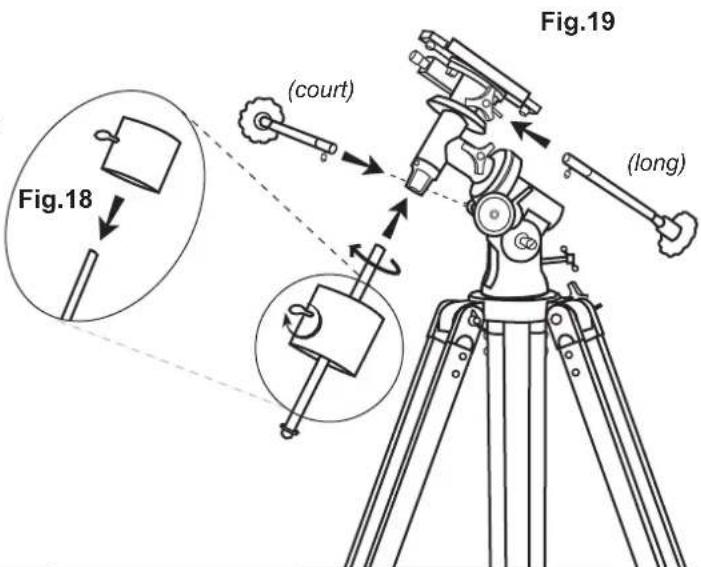

MONTAGE DU CONTREPOIDS (Fig.18)
1) Faites glisser le contrepoids à mi-distance sur la barre de contrepoids et serrez sa vis de blocage. Portez l'ensemble d'une main et vissez fermement l'extrémité de la barre dans le trou filtré dans l'axe de Dec.
1) Les flexibles ont 2 longueurs différentes. Meme si vous pouvez fixer indifféremment l'un ou l'autre sur chacun des axes, nous vous recommendons de fixer le plus court au bout de l'axe d'ascension droite et le plus long au bout de l'axe de declinaison.
2) Insérez les flexibles à l'extrémité de chacun des axes d'A.D. et de Dec. Serrez les vis de blocage de façon à ce qu'elles appuient au niveau des méplats.

MONTAGE DU TELESCOPE

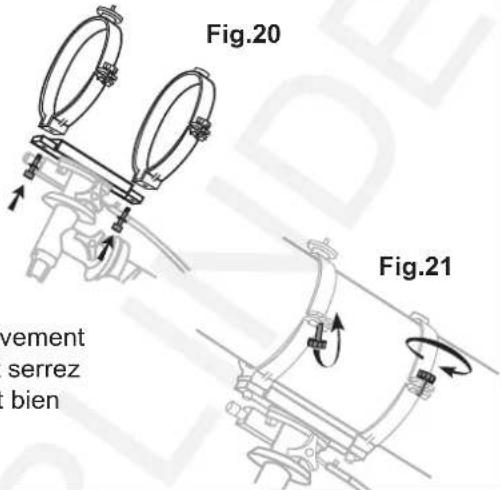

MONTAGE DES COLLIERS SUR LA MONTURE (Fig.20)
1) Otez les colliers du tube en desserant leur vis moletée et en ouvrant le cerclage.
2) Placez les colliers sur les extrémites de la platine, au sommet de la monture. Fixez-les en utiliser les vis fournies.
MONTAGE DU TUBE DANS LES COLLIERS (Fig.21)
1) Retirez le papier protecteur autour du tube optique.
2) Déposez le tube dans les colliers ouverts en plaçant approximativement son centre de gravité entre les 2 colliers. Refermez les colliers et serrez les vis moletées sans forcer mais en veillant à ce que le tube soit bien serré.

MONTAGE DU TELESCOPE
(tubes optiques Maksutov seulment)

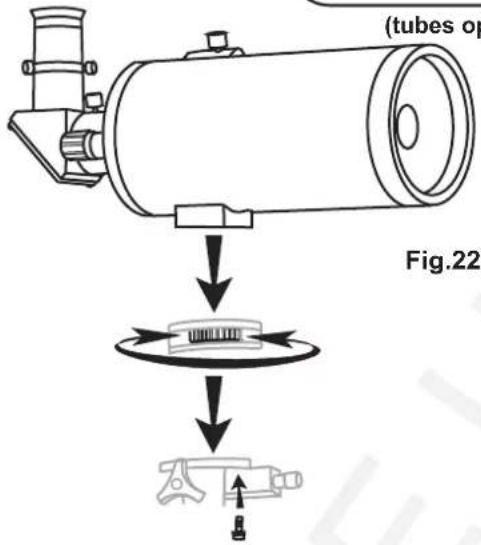

MONTAGE DU TUBE OPTIQUE SUR LA MONTURE (Fig.22)
1) Vissez l'adaptateur 1/4"-20 dans la platine située sous le tube optique du téléscope
2) Vissez ensuite l'ensemble sur la tete de la monture à l'aide des 2 vis fournies.
MONTAGE DU CHERCHEUR
(Petitchercheur)
(Groschercheur)

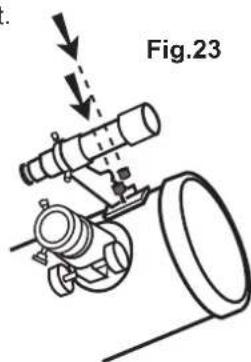

FIXATION DU CHERCHEUR (Fig.23)
1) Retirez les 2 écrous moletés situés sur le tube, à proximé du système de mise au point.
2) Insérez le support de recherche et le recherche dans les 2 vis.
3) Fixez fermement le tout en utilisant les 2 écrous molettes.

FIXATION DU CHERCHEUR (Fig.24)
1) Insérez le support du recherche et le recherche dans la base rectangulaire située sur le tube optique puis resserrez fermement la vis de blocage.

Fig.24

MONTAGE DU VISEUR POINT ROUGE
FIXATION DU VISEUR POINT ROUGE (Fig.25)
Insérez le support du viseur et le viseur dans la base rectangulaire située sur le tube optique puis resserrez fermement la vis de blocage.

Fig.25
MISE EN PLACE DE L'OCULAIRE
(télescopes Newton)

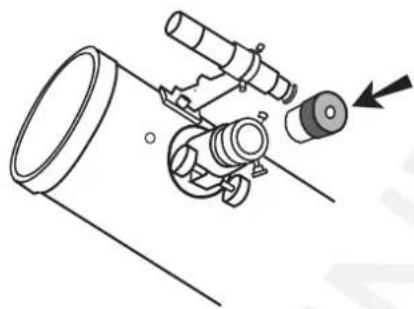

MISE EN PLACE DE L'OCULAIRE (Fig.26)
1) Desserrez les 2 vis de blocage du porte-oculaire afin desteroler le bouchon de protection.
2) Insérez l'oculaire souhaité dans le porte-oculaire puis resserrez les 2 vis de blocage pour éviter que l'oculaire ne tombe.

Fig.26
(Iunettes et téléscopes Maksutov)

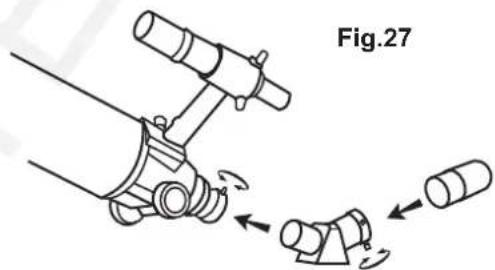

MISE EN PLACE DE L'OCULAIRE (Fig.27)
1) Desserrez les 2 vis de blocage du porte-oculaire afin desteroler le bouchon de protection.
2) Insérez le renvoi coude dans le porte-oculaire puis resserrez les 2 vis de blocage.
3) Desserrez les 2 vis moletées du renvoi coude.
4) Insérez l'oculaire souhaïte dans le renvoi coude puis resserrez les 2 vis molettes.

UTILISER VOTRE TELESCOPE

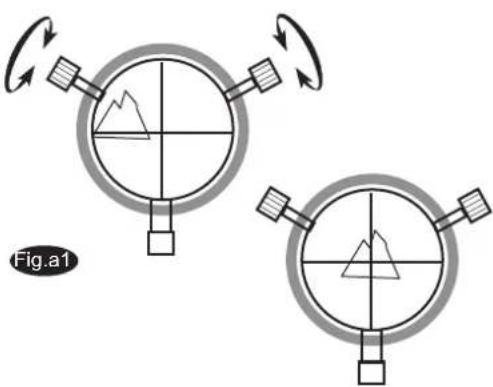

Réglage du recherche


Cette lunette à grossissement fixe, montée sur le tube optique est un accessoires très utile. Lorsqu'elle est correctement alignée avec le tube, elle permet de centerer rapidement les objets visés dans l'oculaire. Le réglage du parallélisme doit préférentiellement s'effectuer de jour, quand les cibles sont immobiles et facies à repérer. Si vous devez effectuer la mise au point du searcher, pointez une cible terrestre située à plus de 500m de distance. Desserrez la contre-bague derrière l'objectif du searcher puis vissez ou dévissez l'objet jusqu'à有关部门 une image nette. Resserrez ensuite la contre-bague pour fixer la mise au point (Fig. a).
1) Pointez le tube optique vers une cible distante au minimum de 500m. Centrez l'objet dans l'oculaire.
2) Regardez dans le recherche et vérifie si la cible est placée à la croisiée des fils du réticule (Fig. a1).
3) Si elle ne l'est pas, utilisez les 2 vis moletées sur le support du searcher pour modifier l'alignement de ce dernier afin de placer l'objet visé à la croissance des fils du réticule. Les vis sont en opposition avec un tenseur à ressort qui facilitate le réglage.
Utilisation du viseur point rouge
Le viseur point rouge est un outil de pointage qui projette un point rouge sur une vitre traitée au travers de laquelle on observe le ciel sans grossissement. Le viseur est équipé de réglages de luminosité et d'inclinaison en azimuth et en hauteur (Fig.b). Il est alimenté par une pile au Lithium de 3V située à l'avant. Pour l'utiliser, il suffit de regarder le ciel au travers de la vitre et de faire correspondre le point rouge avec l'objet visé. Il est recommendé d'ouvrir les 2 yeux lors de la visée.

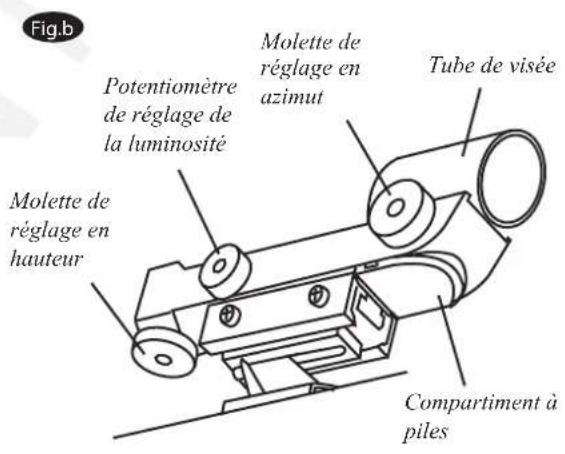

Réglage du viseur point rouge
Comme leschercheursclassiques,le viseur point rouge doitetrealigned avecletube optiquequileptoceanvalantutilisation.Lamethodeestsimpleetconsisteagir surles vis de réglage en azimut et en hauteur.

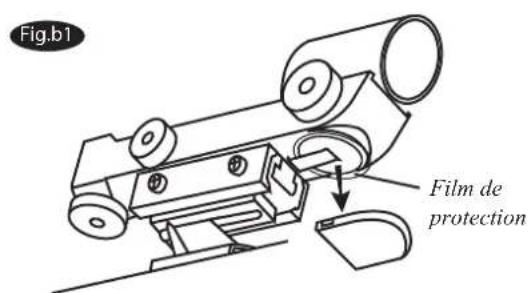

1) Ouvrez le couvercle de la pile en pressant les 2 petites pattes laterales puis retirez le film protecteur en plastique (Fig. b1).
2) Allumez le viseur en tournant le potentiemetre dans le sens des aiguilles d'une montre jusqu'à entendre un clic. En continuant à tourner, vous augmentez l'intensité du point rouge.
3) Insérez un oculaire à faible grossissement dans le porte-oculaire du tube optique. Pointez une cible et centrez-la dans le champ de l'oculaire de l'instrument.
4) En gardant les 2 yeux ouverts, regardez dans le tube de visée. Si le point rouge se superpose à l'objet visé alors le viseur est correctement réglé. Si ce n'est pas le cas, agissez sur les molettes de réglage en azimuth en en hauteur jusqu'à confondre le point rouge avec la cible visée.

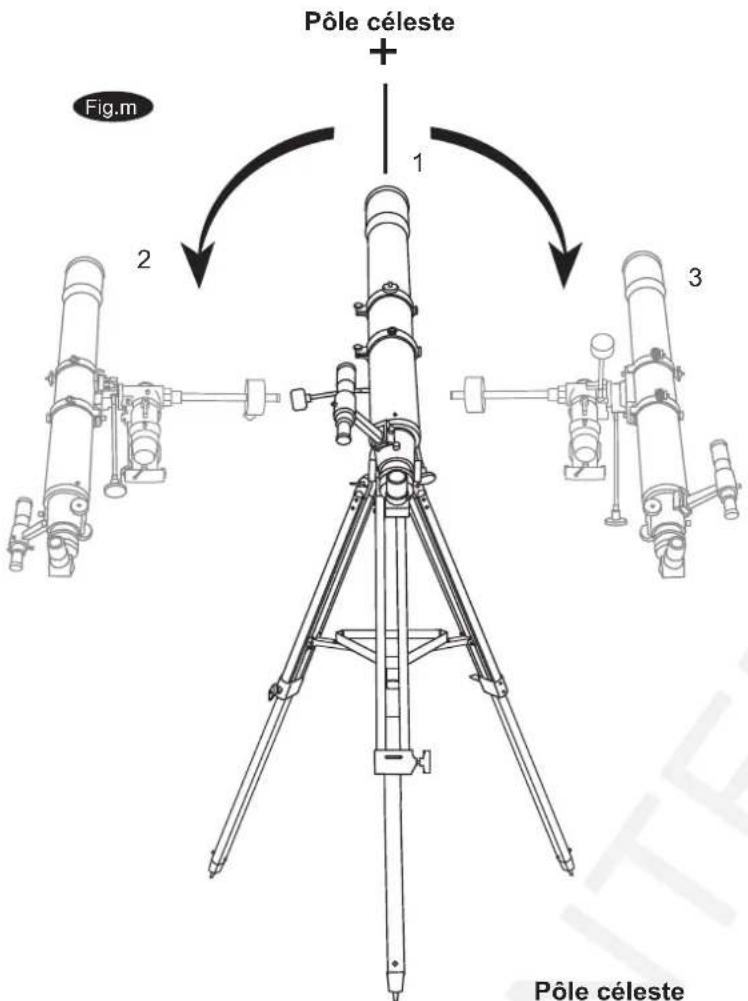

Equilibrage de l'instrument
Un téléscope ou une lunette astronomique doit être équilibrée avant toute utilisation. Un bon équilibre réduit les contraintes mécaniques sur la monture et permet un déplacement du tube optique précis et doux. L'équilibrage est crucial en astrophotographie. Il est important d'équilibrer l'instrument avec tous ses accessoires montés (oculaire, apparéil photo évientuel, etc.) et après l'avoir posé une surface bien stable. En astrophotographie, il faut équilibrer l'instrument prioritairement dans la position où il sera lors de la prise de vues.

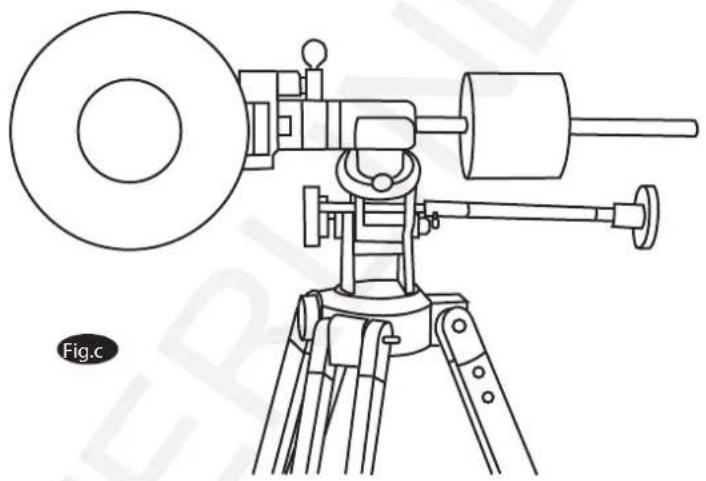

Equilibrage en Ascension Droite
Si possible, inclinez la monture selon un angle compris entre 15^ et 30^ , en utilisant la vis de réglage en hauteur.
Desserrez les freins des axes A.D. et Dec. et placez le tube optique et la barre de contrepoids à l'horizontal (Fig.c).
Serrez le frein de Dec.
Faites coulisser les contrepoids sur la barre jusqu'à ce que le tube optique et les contrepoids soient à l'équilibre.
Resserrez les vis de blocage des contrepoids pour maintenir ces derniers en place.

Equilibrage en Déclinaison
Le tube optique doit etre dans sa configuration d'utilisation, avec les accessoires en place, I'axe d'ascension droite déjà equilbre.
1) Inclinez la monture en hauteur selon un angle compris entre 60^ et 75^ , si possible.
2) Desserrez le frein en A.D. et place la barre de contrepoids à l'horizontal. Resserrez le frein.
3) Desserrez le frein de Dec. et orientez le tube optique parallelement au sol.
4) Lâché délicatement le tube optique et observer la direction vers laquelle il pivote. Desserrez les vis moletées de serrage des colliers et faites coulibser le tube vers l'avant ou vers l'arrière jusqu'à l'équilibre.
5) Lorsqu'il est à l'équilibre, à l'horizontal, desserrez les vis moletées des colliers ainsi que le frein en Dec. Inclinez de nouveau la monture selon la latitude de votre site d'observation.

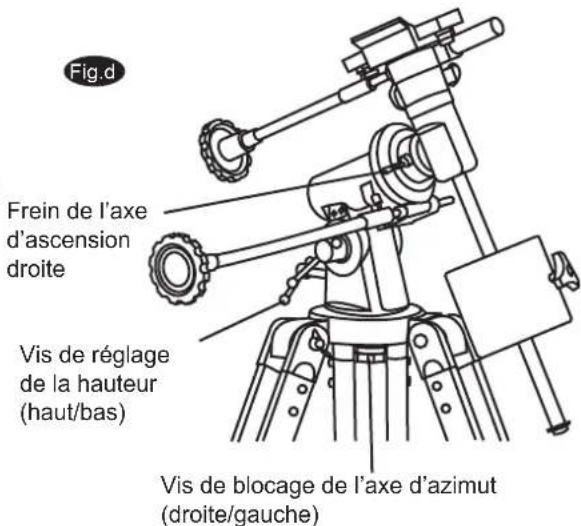

Utilisation de la monture EQ1
La monture EQ1 est usable dans le référentiel terrestre, orientable sur les 2 axes conventionnels du système de coordonnées horizontales : azimuth (droite/gauche) et hauteur (haut/bas). Ces axes sont utilisés pour effectuer la mise en station de la monture et pour l'observation terrestre. Le réglage en azimuth s'effectue par le biais de la grossse vis de blocage de l'axe d'azimuth. Desserrez la vis et tournez l'ensemble de la monture autour de l'axe d'azimuth. Utilisez la vis de réglage de la hauteur pour incliner la monture (Fig.d).
La monture possède aussi les 2 axes du système de coordonnées équatoriales, utilisées dans le référentiel astronomique : ascension droite (A.D.) et Dec. (Déclinaison). En desserrant les freins, vous pouvez effectuer de grands déplacements sur ces axes (Fig.d1). Les flexibles seront à effectuer des mouvements fins, une fois les freins serrés. L'axe de hauteur est équipé d'une échelle graduée qui permet d'incliner la monture selon la latitude du lieu d'observation. (Fig.d2)

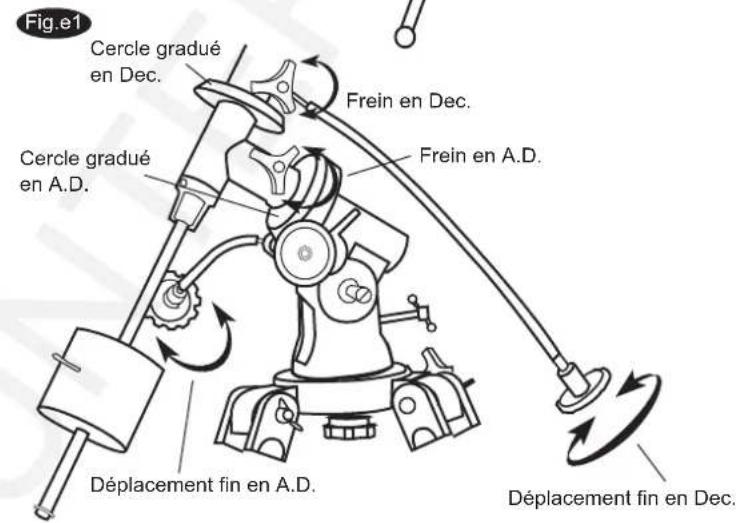

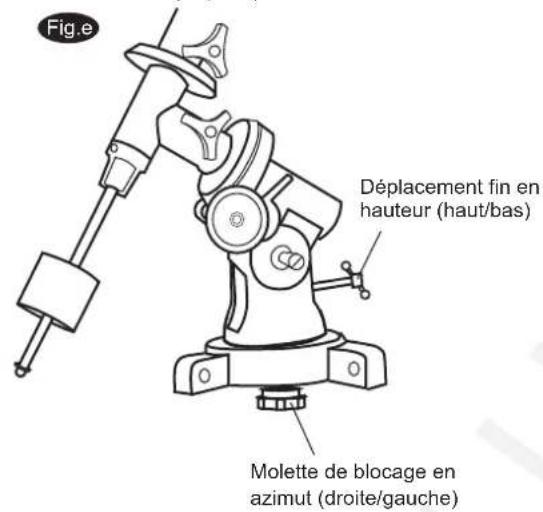

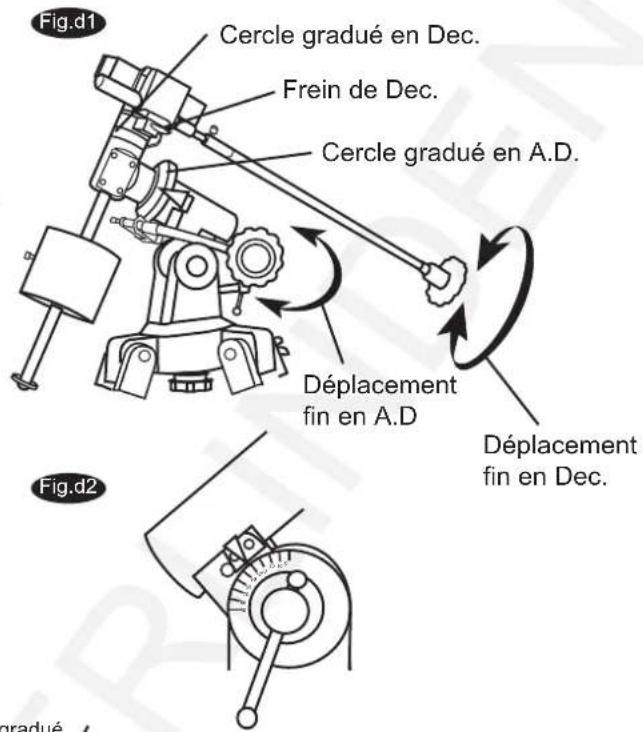

Utilisation de la monture EQ2
La monture EQ1 est utilisable dans le référentiel terrestre, orientable sur les 2 axes conventionnels du système de coordonnées horizontales : azimuth (droite/gauche) et hauteur (haut/bas). Ces axes sont utilisés pour effectuer la mise en station de la monture et pour l'observation terrestre. Le réglage en azimuth s'effectue par le biais de la grossse vis de blocage de l'axe d'azimuth. Desserrez la vis et tournez l'ensemble de la monture autour de l'axe d'azimuth. Utilisez la vis de réglage de la hauteur pour incliner la monture (Fig.e).
La monture possède aussi les 2 axes du système de coordonnées équatoriales, utilisées dans le référentiel astronomique : ascension droite (A.D.) et declinaison (Dec.). En desserrant les freins, vous pouze effectuer de grands déplacements sur ces axes (Fig.e1). Les flexibles seront à effectuer des mouvements fins, une fois les freins serrés. L'axe de hauteur est équipé d'une échelle graduée qui permet d'incliner la monture selon la latitude du lieu d'observation. (Fig.d2)

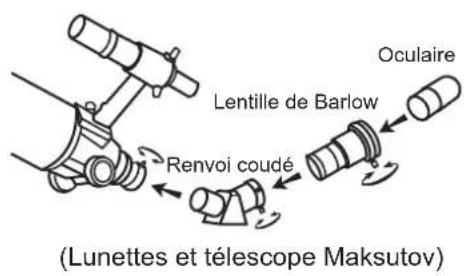

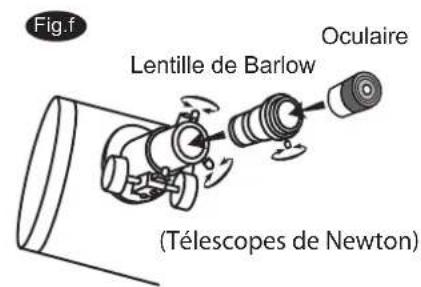

Utilisation d'une lentille de Barlow
Une lentille de Barlow est une lentille à focale négative qui augmente le grossissement de l'oculaire avec lequel elle est associée, au détriment du champ de vision. Elle allonce de lumière et recule le plan focal de l'instrument de sorte que sa focale réalisante parait plus longue pour l'oculaire.
La lentille de barlow s'insere entre le porto-oculaire et l'oculaire sur un téléscope Newton, et généralement entre le renvoi coude et l'oculaire sur une lunette ou un téléscope Maksutov (Fig. f). Dans ce dernier cas, elle peut aussi être placée entre le porto-oculaire et le renvoi coude pour augmenter encore le facteur de grandissement. Une lentille de Barlow 2x aura un facteur de 2x derrière le renvoi coude et de 3x devant.
En plus d'augmenter le grossissement de l'oculaire, la lentille de Barlow en augmente le relief d'oeil et en diminuè l'aberration de sphéricité. Le plus gros avantage est qu'elle permet de doubler virtuellement le nombre d'oculaires que vous possédez.

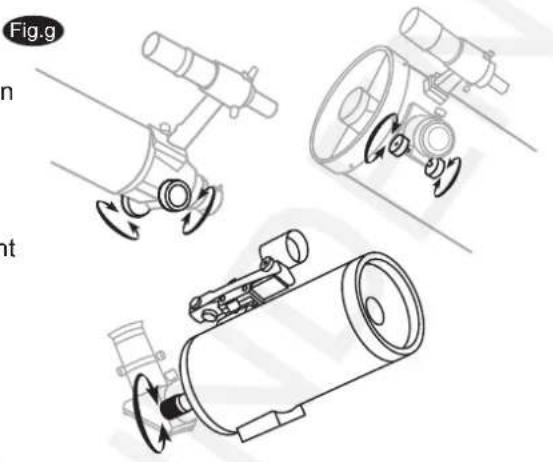

Mise au point de l'image
Tournez lentement les molettes de mise au point (Fig. h), dans un sens ou dans l'autre, jusqu'à ce que l'image soit nette. La mise au point doit être féquèment retouchée pendant l'observation, du fait des variations thermiques, des flexions, etc. Ces variations sont particulièrement marquées sur les téléscopés à courtes facales, lorsqu'ils n'ont pas été mis en température. Enfin, la mise au point est souvent nécessaire lors des changements d'oculaires et lors de l'ajout d'une lentille de Barlow.

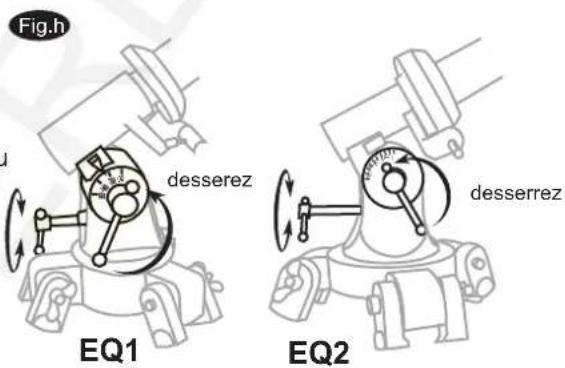

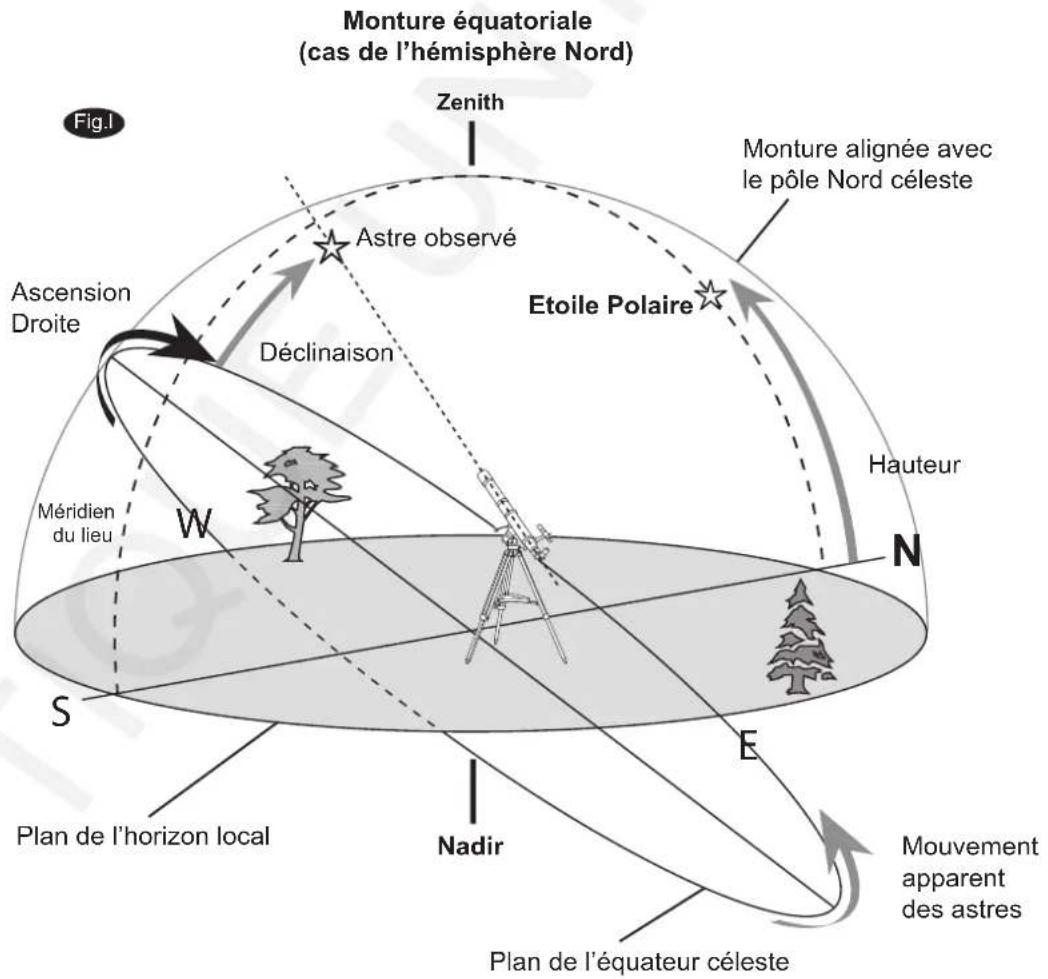

Mise en station
Pour pouvoir suivre les objets célestes, la monture doit tout d'abord être mise en station, c'est à dire que l'axe d'ascension droite doit pointer vers le pole céleste, Nord ou Sud. Les observateurs de l'hémisphere Nord sont favorisés car l'étoile Polaire se situe à proximé du pole Nord céleste (PNC). Une mise en station grossière est largement suffisante pour de simples observations. Avant de commencer, vérifie que la monture est de niveau et que le rechercheur est correctement régle.
Récapérez la latitude de votre site d'observation sur une carte avec un GPS. Desserrez le frein de l'axe de hauteur. Une longue vis permet d'incliner finement la tête de la monture sur cet axe. Utilisez-la pour faire coïncider le vernier avec la valeur de l'angle de la latitude de votre site d'observation, puis resserrez le frein (Fig.h).

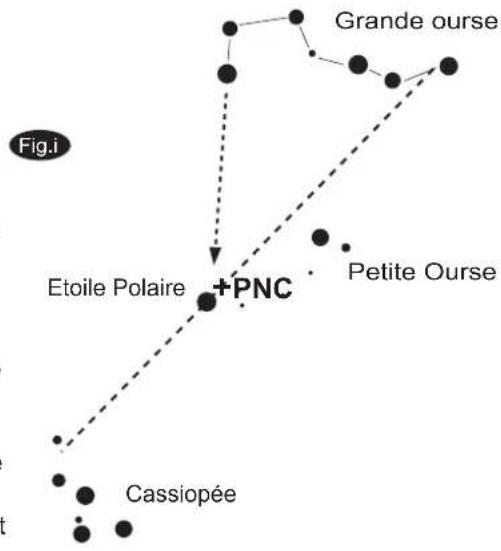

L'étoile Polaire est située à moins de 1^ du pole Nord céleste. De ce fait, elle déscrit un petit mouvement de rotation autour du pole céleste vrai. Le pole Nord céleste est situé sur une ligne joignant la queue de la Grande Ourse et Cassiopée (Fig.i).
EQ1: Desserrez les frein en Dec. et tournez le tube jusqu'à ce que le cercle divisé indique 90^ . Resserrez le frein en Dec. Desserrez la vis de blocage de l'azimut et orientez la monture de façon à ce que le tube pointe grossièrement l'étoile Polaire. Resserrez la vis de blocage. Regardez dans le rechercheur et centrez l'étoile Polaire à la croisiée des fils du réticule en jouant sur les axes d'azimut et de hauteur, si besoin.
EQ2: Desserrez les frein en Dec. et tournez le tube jusqu'à ce que le cercle divisé indique 90^ . Resserrez le frein en Dec. Une marque blanche se troue au dessus de la barre de contrepoids avec les inscriptions "R" "A". Desserez la vise de blocage de l'azimut et orientez grossièrement de façon à ce que la ligne blanche pointe grossièrement vers l'étoile Polaire. Resserrez la vis de blocage. Regardez dans le chercheur et centrez l'étoile Polaire à la croisiée des fils du réticule en jouant sur les axes d'azimut et de hauteur, si besoin.



Après un petit moment, vous noterez une dérive lente vers le Nord ou vers le Sud, en fonction de la position relative de l'étoile Polaire et du pôle Nord céleste. Pour la compenser, utilisez le flexible de déplacement fin de l'axe d'ascension droite. ÀpRES la mise en station, il ne faut pas déplacer le tube optique en utilisant les axes d'azimut et de hauteur. Il ne faut pas non plus changer le trépied de place, sinon vous devrez refaire la mise en station. Seuls les axes d'ascension droite et de declinaison doivent être utilisés.

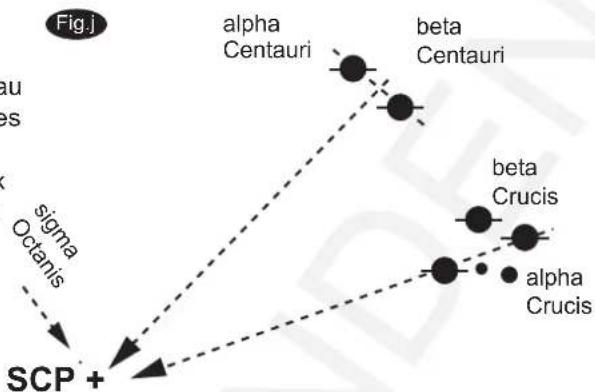

Cas de l'hémisphere Sud
Dans l'hémisphere Sud, aucune étoile brillante ne se situe au voisinage du pole Sud céleste (PSC). Il faut donc utiliser des alignements pour le retrouver. L'étoile la plus proche est Sigma Octant, de magnitude 5,5, qui est située à environ 1^ . Deux alignements permettent de le localiser : soit la droite reliant alpha et beta de la Croix du Sud, soit la mediatrice du segment joignant alpha à beta du Centaure (Fig.j).

suivi des astres

Lorsqu'on observe dans un téléscope, on s'apercoit que tous les objets célestes se déplacent lentement dans le champ de l'oculaire, du fait de la rotation de la Terre. Si la monture équatorialie est correctement mise en station, il suffit d'agir uniquement sur l'axe d'A.D. pour compenser cette dérive lente ; aucun déplacement fin sur l'axe de Dec. n'est nécessaire. Par consequenc, il est possible d'ajouter un moteur sur l'axe d'A.D. qui se chargerà d'effectuer le suivi tout seul. La vitesse de rotation de l'axe est calculée de façon à ce que les objets restent immobiles dans le champ. Sur certains modèles, il est même possible de modifier la vitesse de suivi afin de l'adapter à l'objet observé (Soleil, Lune ou étoiles). Pour l'astrophotographie, un second moteur est ajouté en Dec. Il permet de corriger les petites dérivés dues à l'erreur de mise en station.

ilisation des cercles divisés
La méthode la plus rapide pour retrouver les astres consiste à apprendre les constellations et à utiliser le recherche. Toutefois, pour des objets faibles, il est parfois plus pratique et plus rapide d'utiliser les cercles divisés. Ces cercles reconnent les coordonnées célestes (ascension droite et declinaison) que vous pourrez retrouver sur les cartes et atlas du ciel.
Avant toute utilisation des cercles, votre monture doit être mise en station et le cercle de coordonnées en A.D. doit être calibré. Le cercle de Dec., quand à lui, est calibre en usine et ne nécessite aucun réglage préalable.

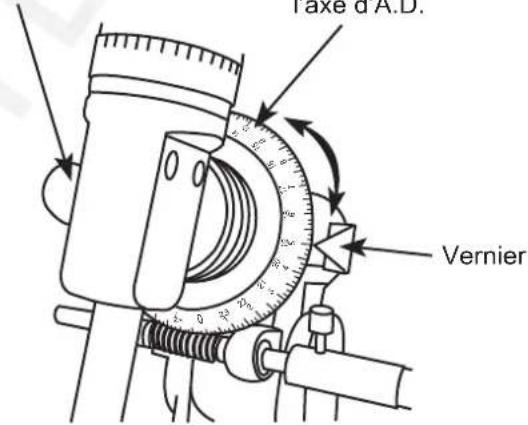

Lecture des coordonnées sur le cercle en A.D.
Le cercle d'A.D. est gradué en heures, de 0 à 24h, avec des subdivisions toutes les 10 minutes. La graduation supérieure s'applique à l'hémisphere Nord, tandis que la graduation inférieure s'applique à l'hémisphere Sud (Fig.k).
Calibration du cercle d'A.D.
La calibration s'effectue sur une étoile, dont les coordonnées sont connues. Un bon repère est par exemple l'étoile Vega, de magnitude 0.0, dans la constellation de la Lyre. A partir d'une carte ou d'un atlas, nous obtenons l'ascension droite de Vega qui est 18h 36min. Desserrez les freins en A.D et en Dec. et centrez l'étoile Vega dans le recherche puis dans l'oculaire. Resserrez les freins. Tournez ensuite le cercle divisé d'A.D et lui seul de façon à faire coincider le vernier avec 18h 36min. Une fois cette manipulation réalisée, le cercle est calibre et peut être utilisé pour pointer d'autres objets grâce à leurs coordonnées.

EQ1
Frein de l'axe d'A.D.
Cercle divisé de l'axe d'A.D.

EQ2
Frein de l'axe d'A.D.
Cercle divisé de l'axe d'A.D.

Trouver un objet à l'aide des cercles divisés
Exemple: retrouver la nebuleuse planete M57, "I'anneau de la Lyre".
A partir d'une carte du ciel, nous trouvons que les coordonnées de M57 sont : 33^ en Dec. et 18h52min en A.D. Debloquez le frein en Dec. et tournez l'axe de façon à faire correspondre le vernier avec 33^ . Resserrez le frein. Debloquez le frein en A.D. et tournez l'axe de façon à faire correspondre le vernier avec 18h52min (sans tourner le cercle à la main). Resserrez le frein en A.D. Regardez dans le rechercheur et observez si M57 se trouve dans le champ. Utilisez les flexibles pour centrer M57 dans le rechercheur puis utilisez un oculaire à faible grossissement pour observer dans le téléscope. Centrez M57 dans le champ de l'oculaire.
La précision des cercles des montures EQ1 et EQ2 permet de placer les objets dans le champ du chercheur ou du viseur, mais pasforcement au centre de l'oculaire. Attention toutefois, la précision de pointage aux cercles dépend aussi de la qualité de votre mise en station.

bintage de l'instrument
Une monture équatorial de type allemand possède un double système de réglage permettant d'orienter l'axe d'Ascension Droite vers le pôle céleste (Nord ou Sud). Une fois mise en station, un seul mouvement de rotation autour de l'axe d'A.D. est nécessaire pour compenser le mouvement apparent des astres. Tous les déplacements et pointages ne doivent être effectuels impérativement qu'en utilisant les axes d'A.D. et de Dec.
En fait, une monture équatorial mise en station se comporte exactement comme une monture azimuthale dont l'axe principal aurait été orienté vers le pôle céleste. L'angle d'orientation est égal à la latitude du lieu d'observation et incline donc la monture sur un plan parallele à l'équateur céleste (Fig. I), qui défini ainsi un nouvel horizon local. L'équivalent du mouvement en azimuth devient l'Ascension Droite (A.D.) tandis que celui de hauteur devient la Déclinaison (Dec).


Pointer le pôle céleste Nord
Dans les exemples suivants, nous considérerons que le site d'observation est situé dans l'hémisphere Nord. Dans le premier cas (Fig.m1), le tube pointe vers le pôle Nord céleste (PNC). Il s'agit de la position classique du tube après la mise en station. Comme l'axe d'A.D. est parallele à l'axe polaire, le tube continuaera de pointer le PNC, qu'il soit tourné dans le sens des aiguilles d'une montre (Fig.m3) ou dans le sens inverse (Fig.m2).
Pointer vers les horizons Ouest et Est
Pointons le tube optique vers l'horizon Ouest (Fig.n1) ou Est (Fig.n2). Si les contrepoids pointent vers le Nord, il est possible de tournier le tube optique depuis un horizon jusqu'à l'autre en n'utilisant que l'axe de Dec., en passant par le PNC (tous les méridiens passent par le PNC, si la monture est correctement mise en station). Le passage d'un méridien à l'autres effectuera en tournant le tube suivant l'axe d'A.D.

Le tube pointe vers l'Est Les contrepoids sont orientes vers le Nord

Le tube pointe vers l'Ouest Les contrepoids sont orientes vers le Nord

Exemples de positions obtenues en tournant simultanement les axes d'A.D. et de Dec.

Fig.p
Le tube optique pointe vers le Sud
Pointer dans une direction autre que le Nord
Pointer dans une direction autre que le Nord nécessite deux mouvements complémentaires, sur l'axe d'A.D. et sur l'axe de Dec. (Fig.o). On peut se le figurer comme un arc à effectuer en Dec. à partir d'une position précise en A.D. (ou l'inverse). En pratique, tout fois, le mouvement est effectué sur les 2 axes simultanément, en desserant les freins d'A.D. et de Dec. et en visant avec le recherche jusqu'à ce que l'astre recherché soit centré. La meilleure façon de proceder consiste àMAINTER le tube optique d'une main et le contrepoids de l'autre, afin d'obtenir un mouvement fluide et doux qui neforcera pas sur les axes. Lorsque l'objet est centré, il faut resserrez les freins en A.D. et en Dec. et utiliser les flexibles pour affiner le centrage dans l'oculaire et compenser la rotation terrestre.
Pointer un astre
La plupart du temps, le pointage d'un même astre, notamment vers le méridien, au Sud, peut s'effectuer indifféremment avec le tube optique côte Est ou côte Ouest (Fig.p). Dans ce cas, il est préféable, dans l'hémisphere Nord de désirir le côte Est (Fig.p2) car le suivi sidéral aura tendance à éloigner le tube optique des jambes du trépied. Ceci est particulièrement important en photographie et lorsqu'on utilise un moteur de suivi. Un mouvement automatique pourrait faire buter le tube optique sur les jambes du trépied et endommager à la fois la motorisation et l'optique.
Les instruments équipés de tubes optiques longs possèdent une “zone aveugle” située à proximé du zénith car les accessoires peuvent buter contre les jambes du trédied (Fig.q1). Pour pallier à ce problème, il est possible de faire coulisser delicatement le tube optique dans ses colliers (Fig.q2). Cette manipulation doit être réalisée avec précaution car le tube se retrouve en déséquilibre sur l'axe de Dec. Il est donc très important de revenir à la position initiale lors que vous pointez une autre zone du ciel.
Il peut arriver que, lors des pointages du tube, le re�oi coude, l'oculaire, les molettes de mise au point ou le chercheur se retrouvent dans une position peut commode. Le revenoi coude peut facilement etre tournedans le portec-oculaire pour sadapter a la nouvelle position. Par contre, pour ajuster la position du chercheur ou des molettes de mise au point, il sera necessaire de tourner le tube optique dans ses colliers. Pour cela, desserrez un peu les vis de serrage des colliers, tournez le tube optique sur le lui-même puis resserrez les vis des colliers.
Enfin, quelques détails doivent être pris en compte de façon à ce que vous puissiez observer comfortablement. Le premier est la hauteur de l'instrument. Reglez la hauteur des jambes du trépied afin que l'oculaire se retrouve dans une positioncomfortable,que youssoyezbout ou assis pour observer. Les tubes optiques longs sont souvent surelevés pour que l'oculaire soit suffisamment haut lors de I'observation.D'un autre cote,les vibrations ou la prise au vent sont souvent réduites en abaissant les tubes optiques courts.Ceschoix doit être décidés avant la mise en station et l'initialisation de la monture.


hoisir l'oculaire approprié
Le grossissement d'un oculaire est déterminé par la facale de l'instrument sur lequel il est monté. Pour calculer le grossissement d'un oculaire que vous allez utiliser, divisez la longueur facale de l'instrument par la longueur facale de l'oculaire. Par exemple, un oculaire de 10mm de facale monté au foyer d'un téléscope de 800mm de facale donne un grossissement de 80x.
$$ G r o s s i s s e m e n t = \frac {\text {L o n g u e u r f o c a l e d u t e l e s c o p e}}{\text {L o n g u e u r f o c a l e d e l o c u l a r i e}} = \frac {8 0 0 \mathrm {m m}}{1 0 \mathrm {m m}} = 8 0 X $$
Lorsque vous observez des astres, vous observez à travers une colonne d'air atmophérisque qui ne reste pas stable, de la même façon que lorsque vous observez un objet lointain sur Terre, son image est dégradée par la turbulence thermique créé par le sol, les batiments, les routes, etc. En théorie, un téléscope est capable d'atteindre des grossissements très importants. Toutefois, ils doivent être largement pondérés par la turbulence atmophérisque présente entre le téléscope et l'astre observé. On considère que le grossissement maximal d'un instrument est égal à 2x son diamètre exprime en millimétres.

Calculer le champ de vision réelle
Le champ de ciel que vous observez au travers de l'oculaire de votre téléscope est appelé le champ réel et il est déterminé à la fois par le grossissement et par le design optique de l'oculaire. Chaque oculaire possède un champ apparent, fourni par le constructeur. Le champ,quel qu'il soit,est exprime en dégré et/ou en minutes d'arc (il y a 60 minutes d'arc dans 1 dégré).Le champ réel est calculé en divisant le champ apparent par le grossissement de l'oculaire.Dans l'exemple précédent,si l'oculaire de 10mm possède un champ apparent de 52^ ,le champ réel sur le ciel avec votre téléscope sera de 0,65^ ,soit 39 minutes d'arc.
$$ \text {C h a m p r e e l} = \frac {\text {C h a m p a p a r e n t}}{\text {G r o s s i s s e m e n t}} = \frac {5 2 ^ {\circ}}{8 0 X} = 0. 6 5 ^ {\circ} $$
La Lune possède un diamètre apparent sur le ciel d'environ 0,5^ , soit 30 minutes d'arc. Cela signifie que la configuration précédente permettra d'observer la Lune en entier dans l'oculaire. Souvenez-vous qu'un grossissement trop important et qu'un champ réel trop petit rendron les astres difficilles à tracer. Il est donc recommendé de commencer à observer avec un grossissement faible puis de passer à un grossissement plus fort, si besoin. Il faut d'abord pointer la Lune avant d'observer ses créatures!

calculer la pupille de sortie
La pupille de sortie est le diamètre (en mm) de l'image au foyer du diaphragme de l'ouverture de l'objet. Cette valeur, valable pour chaque combinaison instrument/oculaire, donne une idée de la quantité de lumière que votre oeil va receivevoir. Le diamètre moyen de la pupille de l'oeil totalement dilatée est de 7mm. Il varie toute fois d'une personne à l'autre, en fonction de l'âge et de l'adaptation à l'obscurité. Pour déterminer le diamètre de la pupille de sortie pour une combinaison instrument/oculaire donnée, il suffit d'appliquer la formule suivante :
$$ \text {P u p i l l e} \quad \text {d e s o r t i e (e n m m)} = \frac {\text {D i a m e t r e d e l o j e c t i f (e n m m)}}{\text {G r o s s i s s e m e n t d e l o c u l a r i e}} $$
Par exemple, un téléscope de 200mm de diamètre à F/D 5, associé à un oculaire de 40mm, offre un grossissement de 25x et une pupille de sortie de 8mm. Cette combinaison pourrait être optimale pour un jeune observateur mais le sera moins pour une personne plus âgée. Le même téléscope utilisé avec un oculaire de 32mm offrira un grossissement de 31x et une pupille de sortie de 6,4mm, plus adaptée à la plupart des observateurs. Un téléscope de même diamètre (200mm) mais à F/D 10 associé au premier oculaire de 40mm donna ra un grossissement de 50x et une pupille de sortie de 4mm.
OBSERVERLE CIEL
Les conditions d'observation
Les conditions d'observation sont globalement régies par 2 caractéristiques de l'atmosphère : le seeing, ou stabilité de l'air, et la transparence conditionnée par la quantité de particules et de vapeur d'eau en suspension dans l'air. Lorsque vous observez la Lune et les planètes, et que les images paraissent instables, c'est sans doute que votre seeing n'est pas bon et que la colonne d'air est turbulente. Dans de bonnes conditions de seeing, les étoiles sont comme figées, sans scintillagement, telles qu'elles pourrait vous apparaitre à l'oeil nu. La transparence ideale correspond à un ciel d'encre et à un air non pollué.
Choisir son site d'observation
Le meilleur site est celui qui est facilement accessible. Il devra être éloigné de la pollution lumineuse et de la pollution atmosphérique des villes. L'idéal est de le désir en altitude, au dessus de la pollution et du brouillard. Un brouillard en fond de vallee peut même aider à bloquer la pollution lumineuse. Essayez de-disposer d'un horizonASFRE et dégagé, specialement vers le Sud si vous étés dans l'hémisphere Nord et vice-versa. Rappelez-vous que le ciel le plus nombre est au zénith, au dessus de votre tete. Il s'agit du point où l'épaissur de l'atmosphère est minimale. Evitez d'observer une région du ciel située dans l'alignment d'un obstacle au sol, tel qu'un bâtimont ou un mur. Le moindre souffle d'air autour de cet obstacle engendrera de la turbulence locale. De même, evitez d'observer depuis une surface bétonnée. Les déplacements autour de l'instrument entraîneront des vibrations, visibles à l'oculaire. De plus, ces surfaces rayonnent la nuit la chaleur emmagasinée pendant la journee, créant des turbulences.
L'observation au travers d'une vitre est à éviter absolument. Le verre va déformer les images des astres. Une fenêtre ouverte est encore pire car les échanges thermiques entre l'intérieur et l'extérieur de la piece sont entrainer des turbulences très importantes. L'astronomie est une activité d'extérieur.
Choisir le meilleur moment pour observer
Les meilleures conditions seront celles ou vous aurez une atmophere bien stable et, bien entendu, un ciel sans nuages. Il n'est pas nécessaire que le ciel soit totalement depourvu de nuages. Un ciel d'averse offre souvent d'excellentes conditions de seeing. N'observez pas tout de suite après le coucher du Soleil. A cette période la Terre rayonne la chaleur emmagasinée dans la journee, provoquant des turbulences. Au cours de la nuit, non seulement le seesing s'améliore mais aussi la pollution de l'air et la pollution lumineuse. Les meilleures conditions sont souvent obtenues en fin de nuit. Le meilleur moment pour observer un astre est lorsqu'il passes au méridien, vers le Sud, à son point de culmination. L'épaissur d'atmosphère à traverser est alors minimale. A proximé de l'horizon, l'épaissur d'atmosphère à traverser est maximale, ainsi que la turbulence, la pollution lumineuse et les particules en suspension.
Mise en température de l'instrument
Les instruments ont generallyment besoin de 10 à 30 minutes pour atteindre l'équilibre thermique avec l'air ambient. Plus le differentiel de tempéature est important, plus l'instrument est imposant et plus cette durée sera longue. L'équilibre thermique minimise la convection de l'air dans le tube optique.
Habituer ses yeux à l'observation nocturne
Ne vous exposiez pas à la lumière directe, sauf à la lumière rouge, au moins 30 minutes avant d'observer. Cela permet à la pupille de l'oeil de se dilater au maximum et d'augmenter sa sensibilité ; sensibilité rapidement perdue si l'oeil est soumis à une lumière blanche. Il est conseilé d'observer avec les 2 yeux ouverts afin de limiter la fatigue oculaire, quitte à couvir l'oeil inutilisé avec votre main ou avec un bandeau. Pour observer les objets faibles, utilisez la vision décalée. Paradoxalement, la zone centrale de la rétine est moins sensible que la zone périphérique. Par conséquent, lorsque vous observez un objet faisible, ne l'observez pas directement. Visez juste à côté et vous verrez qu'il vous paraftra plus brillant.
ENTRETENIR VOTRE TELESCOPE

ollimation d'un telescope Newton
La collimation est I'etape qui consiste a aligner les miroirs afin d'obtenir une image nette et contrastee dans l'oculaire. L'observation d'une etole defocalisee yous permit de verifier si les miroirs sont alignes ou non. Placez une etole au centre de l'oculaire et modifie la mise au point de l'imag pour quitter la zone de nettete. Si les conditions de seeing sont bonnes, you devriez voir un disque de luziere entoure d'anneaux de diffraction (la figure d'Airy). Si le disque et les anneaux sont concentriques alors le telescope est correctement collimate (Fig. r).
Vous ne disposez pas d'outil de collimation, nous vous suggérons soit d'en acheter un, soit de vous fabriquer un "bouchon de collimation" à l'aide d'une boîte de pellicule photo 35mm dont vous percèze le fond d'un petit trou. Ce dispositif vous permettra de placer l'oeil au centre exact du porto-oculaire. Insérez-le dans le porte-oculaire à la place d'un oculaire classique.
La collimation est simple :
Enlevez le bouchon de protection du téléscope et regardez dans le tube. Au fond du tube, le miroir primaire est maintenu par 3 supports disposés à 120^ . A l'entrée du tube, le miroir secondaire ovale est orienté à 45^ vers le système de mise au point (Fig.s).
L'inclinaison du miroir secondaire se regle en agissant sur les 3 petites vis situées sur son support, autour de la grossse vis cruciforme centrale. Le réglage d'assiette du miroir primaire s'effectue en agissant sur les 3 vis située derrière son barillet. Trois vis complémentaires servent à bloquer le réglage (Fig. t).
Réglage du miroir secondaire
Pointez le Telescope vers un mur blanc et inserez l'oculaire de collimation dans le porte-oculaire. regardez dans l'oculaire de collimation. Tournez la mise jusqu'à faire disparaitre le reflet du tube de mise au point de votre champ de vision. Ignorez l'image de votre oeil et de l'oculaire de collimation pour l'instant et interessez-vous à la position des 3 pattes de fixation du miroir primaire orientées à 120^ . Si vous ne les voyagez pas simultanement (Fig. u), c'est que vous doivent agir sur les 3 vis de réglage du miroir secondaire. Une astuce peut consister à tirer le système de mise au point pour les faire disparaitre simultanement de votre champ de vision. Lorsque vous serrez une vis, vous doivent desserrez les 2 autres et vice-versa. Arrétez-vous lorsque vous désignez les 3 pattes de fixations de manière identique (Fig. v). Une fois le réglage terminé, vérifie que les 3 vis de réglage sont correctement serrées et qu'aucune n'est flottante.

Fig. r
Collimate

Décollimate

Fig.s

Fig.t

Fig.u
Réglage du miroir primaire
Recherche les 3 vis de blocage du miroir primaire à l'arriere du tube et desserrez-les de quelques tours. La disposition des vis dépend du modele de téléscope.
Vis de réglage Vis de blocage

Les 3 vis moletées sont les vis de réglage tandis que les 3 vis à tête cruciforme sont les vis de blocage.
Vis de blocage Vis de réglage

Les 3 vis longues à tete cruciforme sont les vis de réglage tandis que les 3 vis courtes à tete cruciforme sont les vis de blocage.

Les 3 vis à tête cruciforme sont les vis de réglage tandis que les 3 vis à tête à six pans creux sont les vis de blocage.
Placez la main à l'entrée du tube optique en regardant dans le porto-oculaire. Vous devez voir le reflet de votre main. L'idée est de repérer l'orientation du defaulted de réglage du miroir primaire en indiquant avec votre main l'endetroit où la distance entre l'image du miroir secondaire avec le bord du miroir primaire est minimale (Fig.w).
Lorsque vous avez repéré cet endroit, placez-y voitre main et regardez a l'arriere du tube optique, au niveau du barillet pour voir si une vis de réglage est alignée avec la position de votre main, du même côté. Si c'est le cas, desserrez la vis pour éloigner un peu le miroir primaire. Si ce n'est pas le cas, regardez a l'opposé et reisserrez la vis qui s'y trouve. Petit a petit, en jouant sur les 3 vis de réglage, vous devriez vous rapprocher de la position indiquée sur la Fig.x. Pour les tubes longs, il est utile d'être deux pour effectuer ce réglage : une personne regarde dans le portec-oculaire tandis que l'autre indique le réglage à effectuer.
La collimation doit etre verifiée de nuit, par exemple, sur I'etoile Polaire. En defocalisant I'imagedeI'etoile, youdevriez observer I'imagede gauche de la Fig.r. Si ce n'est pas le cas, retouche la collimation.


Les 2 miroirs sont alignés avec l'oculaire de collimation en place
Les 2 miroirs sont alignés avec l'oeil place au niveau du porte-oculaire

Protection et nettoyage
Remettez en place les capots et bouchon de protection lorsque le téléscope n'est pas utilisé. Cela évite à la poussière de se déposer sur les surfaces optiques. Le nettoyage des miroirs et des lentilles nécessite une bonne connaissance technique, qui sort du cadre de ce manuel. Vous pouvez nettoyer les oculaires et le chercher avec des lingettes microfibrés uniquement. Les oculaires doivent être rangés avec soin, en irritant de toucher la surface des lentilles.
Attention!
N'UTILISEZ JAMAIS LE TELESCOPE POUR OBSERVER DIRECTEMENT LE SOLEIL. VOUS RISQUEZ DES DEGATS OCULAIRES IRREVERSIBLES. UTILISEZ UN FILTRE SOLAIRE LABELLISE. PROTEGEZ LE CHERCHEUR EN UTILISANT UN BOUCHON. N'UTILISEZ JAMAIS DE FILTR A PLACER SUR L'OCULAIRE ET N'UTILISEZ PAS LE TELESCOPE POUR PROJETER L'IMAGE DU SOLEIL SUR UNE SURFACE. LA CHALEUR DEGAGEE POURRAIT ENDOMMAGER LA SURFACE DE PROJECTION ET LES ELEMENTS OPTIQUES DE L'INSTRUMENT.
Notice Facile
