MDA200 - Commutateur PLANTRONICS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur audio
Compatibilité	Compatible avec plusieurs marques de casques et téléphones
Connectivité	Connectivité USB et RJ-9
Fonctionnalités	Permet de basculer entre plusieurs appareils audio
Utilisation	Idéal pour les environnements de bureau et les centres d'appels
Maintenance	Nettoyage régulier recommandé, pas de pièces remplaçables
Sécurité	Conforme aux normes de sécurité électrique
Garantie	Garantie limitée de 1 an
Dimensions	Compact, facile à intégrer dans un espace de travail
Poids	Léger, facile à transporter

FOIRE AUX QUESTIONS - MDA200 PLANTRONICS

Comment connecter le PLANTRONICS MDA200 à mon casque et mon téléphone ?

Pour connecter le PLANTRONICS MDA200, branchez le câble de votre casque dans la prise casque du MDA200 et le câble de votre téléphone dans la prise téléphone. Assurez-vous que les connexions sont bien en place.

Pourquoi mon casque ne fonctionne-t-il pas avec le MDA200 ?

Vérifiez que le casque est correctement connecté au MDA200 et que le MDA200 est alimenté. Assurez-vous également que le volume du casque est réglé correctement et que le casque est compatible avec le MDA200.

Comment régler le volume sur le MDA200 ?

Pour régler le volume, utilisez les boutons de volume situés sur le MDA200. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

Le MDA200 ne se connecte pas à mon ordinateur, que faire ?

Assurez-vous que le MDA200 est correctement branché à l'ordinateur via le câble USB. Vérifiez également que les pilotes nécessaires sont installés sur votre ordinateur. Si le problème persiste, redémarrez l'ordinateur.

Comment changer la source audio sur le MDA200 ?

Pour changer la source audio, utilisez le bouton de sélection de source sur le MDA200. Vous pouvez passer d'une source à l'autre en appuyant sur le bouton jusqu'à ce que la source désirée soit sélectionnée.

Le MDA200 émet un son de grésillement, que faire ?

Un son de grésillement peut être causé par une mauvaise connexion ou des interférences. Vérifiez toutes les connexions et assurez-vous qu'aucun câble n'est endommagé. Essayez également de déplacer le MDA200 pour éviter les interférences.

Comment réinitialiser le MDA200 ?

Pour réinitialiser le MDA200, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de connexion.

Le MDA200 ne se charge pas, que dois-je faire ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si le MDA200 ne se charge toujours pas, essayez d'utiliser un autre câble d'alimentation compatible.

Où puis-je trouver le manuel d'utilisation du MDA200 ?

Le manuel d'utilisation du MDA200 est disponible sur le site officiel de Plantronics dans la section support. Vous pouvez le télécharger au format PDF.

Le MDA200 fonctionne-t-il avec tous les systèmes d'exploitation ?

Le MDA200 est compatible avec la plupart des systèmes d'exploitation, y compris Windows et macOS. Assurez-vous de vérifier la compatibilité spécifique avec votre version du système d'exploitation.

MODE D'EMPLOI MDA200 PLANTRONICS

Guide de l'utilisateur

SommaireSommaireSommaire

Bienvenue 3

Contenu de la boîte 4

Présentation générale du MDA200 5

Accessoires 6

Connexion de votre micro-casque/oreillette 7

Téléphone de bureau : connexion et appel 8

Téléphone de bureau (standard) 8

Téléphone de bureau + levier décroché du combiné HL10 et alimentation secteur (vendus séparément) 10

Téléphone de bureau + câble EHS 12

Ordinateur : connexion et appel 13

Connector votre ordinateur et passer un appel 13

Témoins lumineux du MDA200 14

Utilisation quotidienne 15

Répondre à un appel entrant 15

Passer un appel sortant 15

Basculer d'un appel à l'autre 15

Dépannage 16

Téléphone de bureau 16

Logiciel de téléphonie 17

Bienvenue

Félicitations pour votre achat d'un produit Plantronics. Ce guide comprend les instructions de configuration et d'utilisation de votre commutateur MDA200 de Plantronics.

Reportez-vous aux instructions relatives à la sécurité pour les informations importantes relatives à la sécurité avant d'installer ou d'utiliser le périphérique.

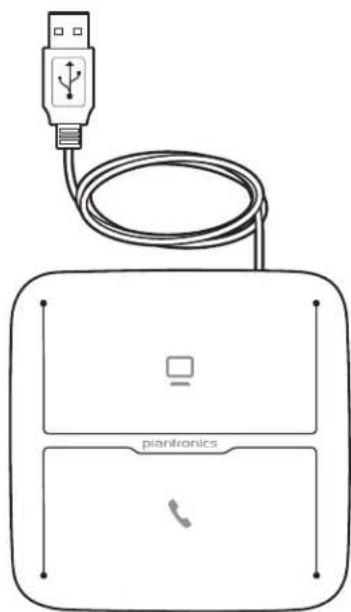

Contenu de la boîte

Commutateur audio MDA200

Câble de l'interface téléphonique

Présentation générale du MDA200

PARTIE AVANT/SUPÉRIEURE

1 2 3

PARTIE ARRIÈRE

4 5 6 7

1 Bouton de conversation du PC
2 Bouton de conversation du téléphone de bureau
3 Port pour micro-casque/oreillette USB ou adaptateur sans fil USB (micro-casque/oreillette et adaptateur non fournis)
4 Câble USB (pour connexion au PC)
5 Prise du levier décroché du combiné/du câble EHS
6 Prise du câble de l'interface téléphonique
7 Prise d'alimentation
8 Interrupteur coulissant de configuration
9 Réglage du volume d'écoute
10 Réglage du volume à l'émission

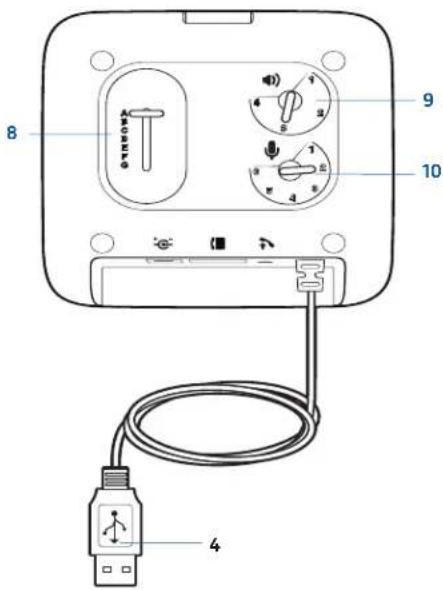

PARTIE INFÉRIEURE

8 9 10 4

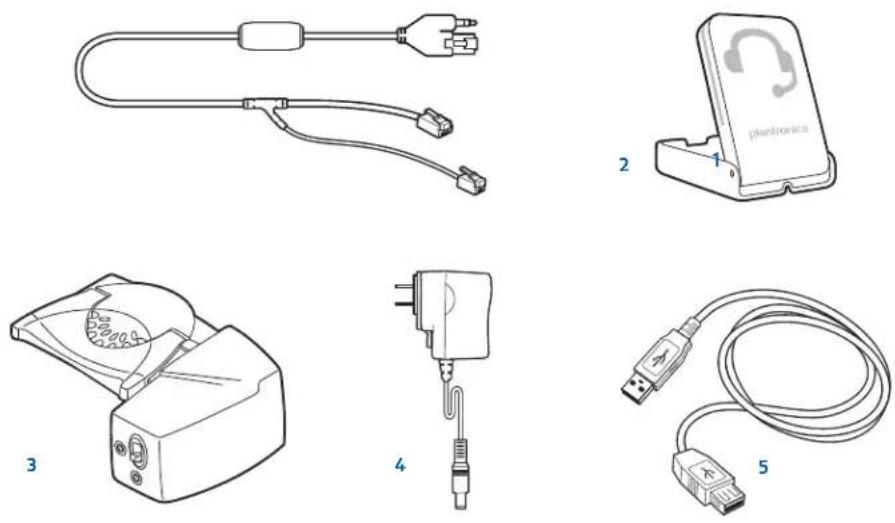

Accessoires

1 Câble EHS (Electronic Hookswitch) Décroche votre téléphone de bureau électroniquement et automatiquement. Permet de décrocher/raccrocher à distance avec votre micro-casque/oreillette.

2 Témoin de ligne Clignotement lumineux lorsqu'un appel est en cours. Prévient les autres utilisateurs que vous êtes en communication.

3 Levier décroché du combiné HL10™ Soulève automatiquement le combiné et le repositionne sur son socle. Permet de décrocher/raccrocher à distance avec votre micro-casque/oreillette.

4 Alimentation secteur Nécessaire en cas d'utilisation du levier décroché du combiné HL10.

5 Câble d'extension USB Permet de rallonger le câble USB entre le commutateur MDA200 et le PC.

Consultez le site plantronics.com/accessories pour obtenir plus d'informations sur nos accessoires.

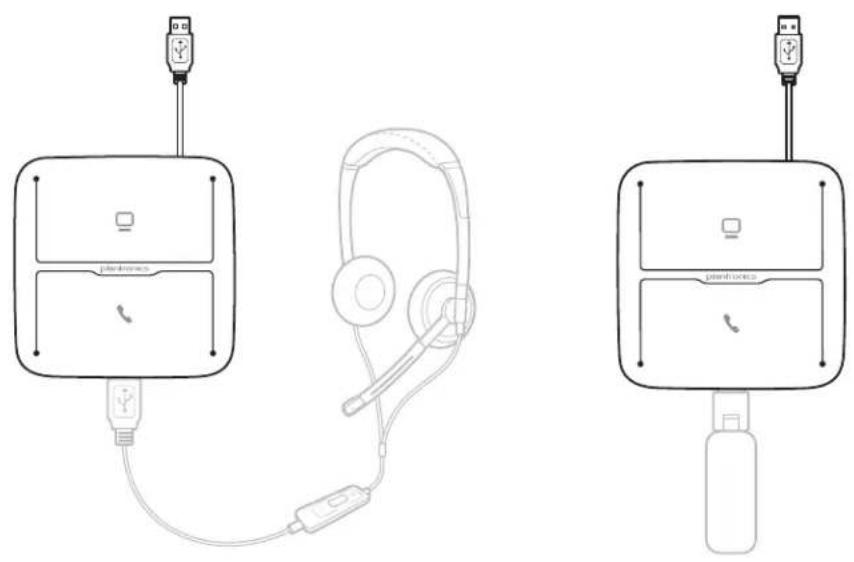

Connexion de votre micro-casque/oreillette

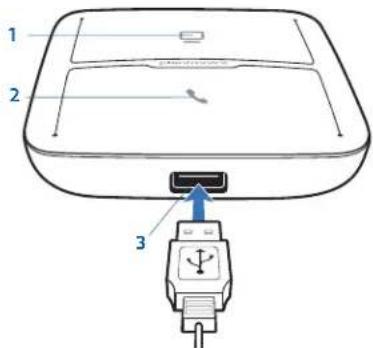

1 Connectez votre micro-casque/oreillette USB filaire ou l'adaptateur de votre appareil USB sans fil Plantronics pris en charge au port USB prévu à cet effet sur le commutateur MDA200.*

REMARQUE Votre micro-casque/oreillette continuera de fonctionner comme s'il (elle) était connecté(e) directement au PC.

*Pour obtenir une liste des micro-casques/oreillettes et adaptateurs sans fil USB pris en charge, consultez le site plantronics.com/support.

Téléphone de bureau : connexion et appel

Il existe trois façons de connecter le commutateur MDA200 à votre téléphone de bureau. Sélectionnez l'une des options suivantes et continuez.

• Téléphone de bureau (standard)
- Téléphone de bureau + levier décroché du combiné HL10™ et alimentation secteur (vendus séparément)
• Téléphone de bureau + câble EHS (vendu séparément)

REMARQUE Si vous prévoyez d'utiliser un téléphone de bureau (standard) ou un téléphone de bureau avec levier décroché du combiné HL10 et alimentation secteur, consultez les informations ci-dessous. Si vous prévoyez d'utiliser un téléphone de bureau avec un câble EHS, reportez-vous au Guide de démarrage EHS fourni avec votre câble EHS ou disponible à l'adresse plantronics.com/accessories pour consulter les instructions d'installation.

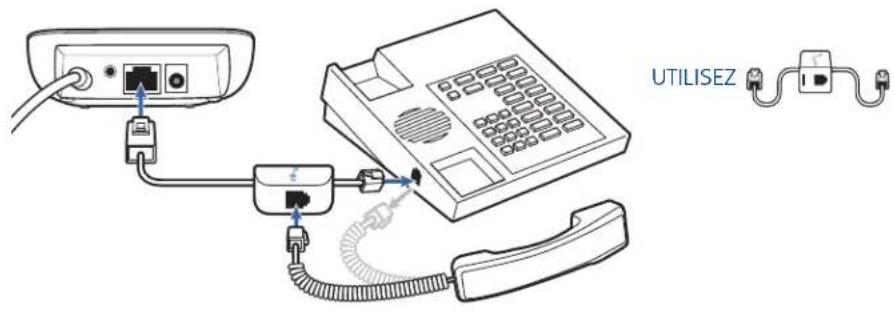

Téléphone de bureau (standard)

1 Connectez une extrémité du câble de l'interface téléphonique à l'arrière du commutateur.
2 Retirez le cordon extensible du combiné de la base du téléphone de bureau et reconnectez-le au boîtier de raccordement du câble de l'interface téléphonique.
3 Connectez enfin l'autre extrémité du câble de l'interface téléphonique au port de combiné ouvert sur votre téléphone de bureau.

REMARQUE Le combiné du téléphone de bureau fonctionne toujours. Vous décrochez simplement d'une manière différente.

UTILISEZ

REMARQUE Si votre téléphone est doté d'un port pour micro-casque/oreillette intégré, n'utilisez ce port que si vous ne vous servez pas du levier décroché du combiné HL10. Dans cette configuration, vous devez appuyer à la fois sur le bouton Oreillette de votre téléphone et sur le bouton de contrôle d'appel de l'oreillette pour répondre à des appels ou y mettre fin.

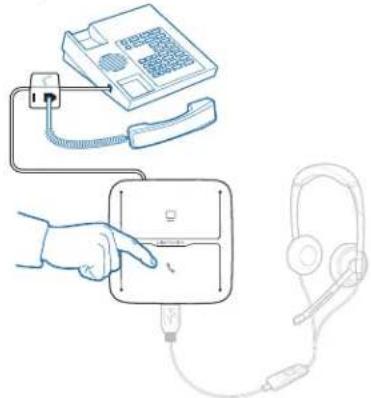

Vérifier la configuration et passer un appel test

1 Si votre téléphone de bureau dispose d'un bouton de réglage du volume, réglez-le au milieu de la plage

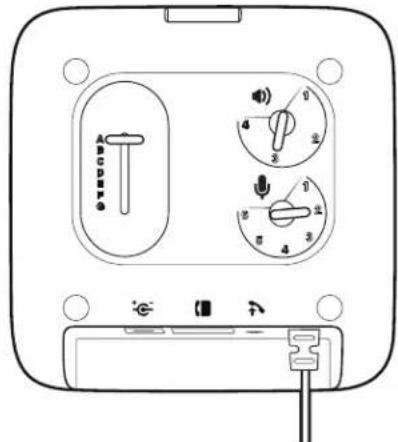

2 Sur la partie inférieure du commutateur, assurez-vous que l'interrupteur coulissant de configuration est réglé sur « A », que le volume d'écoute est réglé sur 3 et que le volume à l'émission est réglé sur 2.

3 Retirez le combiné du téléphone de bureau de son socle.

4 Lorsque vous portez votre micro-casque/oreillette, appuyez sur le bouton de conversation du téléphone de bureau du commutateur MDA200.

5 Si vous n'entendez pas de tonalité, ajustez l'interrupteur de configuration (A-G) jusqu'à entendre une tonalité.

6 Composez le numéro d'appel test sur votre téléphone de bureau. Au besoin, vous pouvez ajuster le volume en utilisant les commandes de volume sur votre micro-casque/oreillette. Vous pouvez également ajuster les volumes d'émission et d'écoute du téléphone de bureau sur la partie inférieure du commutateur MDA200.

7 Terminez un appel en appuyant sur le bouton de contrôle d'appel du micro-casque/de l'oreillette et en reposant le combiné sur le socle du téléphone de bureau.

Par mesure de sécurité, n'utilisez jamais les oreillettes à un niveau de volume élevé pendant une période prolongée afin d'éviter tout risque de pertes auditives. Ne dépassez pas un niveau d'écoute modéré. Pour plus d'informations sur les micro-casques/oreillettes et l'audition, visitez le site : plantronics.com/healthandsafety.

REMARQUE Si vous prévoyez d'installer un levier décroché du combiné HL10 avec alimentation secteur, consultez les informations ci-dessous. Si ce n'est pas le cas, consultez directement la section Ordinateur : connexion et appel.

Téléphone de bureau + levier décroché du combiné HL10 et alimentation secteur (vendus séparément)

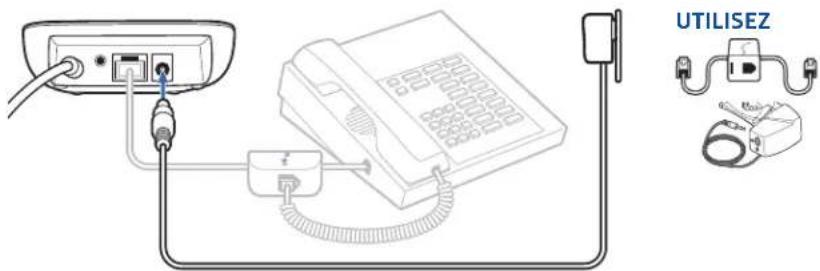

1 Branchez l'une des extrémités du câble d'alimentation à la prise d'alimentation située à l'arrière du commutateur MDA200 et l'autre extrémité à une prise de courant.

UTILISEZ

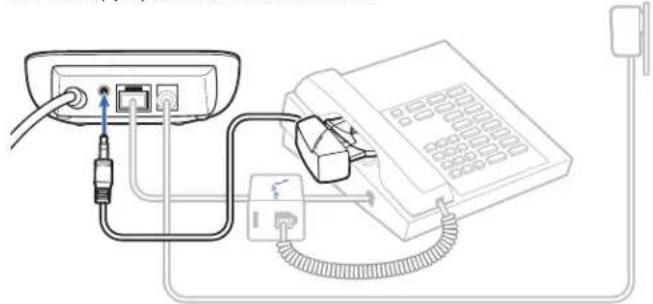

2 Branchez le cordon d'alimentation du levier décroché du combiné dans la prise prévue à cet effet en appuyant fermement dessus.

3 Mettez l'oreillette, puis faites passer le bras du levier décroché sous le combiné de sorte que la base du levier touche le côté du téléphone.

4 Faites remonter le levier décroché du combiné jusqu'à ce qu'il entre quasiment en contact avec l'écouteur du combiné.

5 Appuyez sur le bouton de contrôle d'appel de l'oreillette pour activer le levier décroché du combiné.

6 Si vous entendez une tonalité, cela signifie que le levier décroché du combiné est bien réglé.

7 Retirez les bandes de protection des trois adhésifs de montage situés sous le levier décroché du combiné.

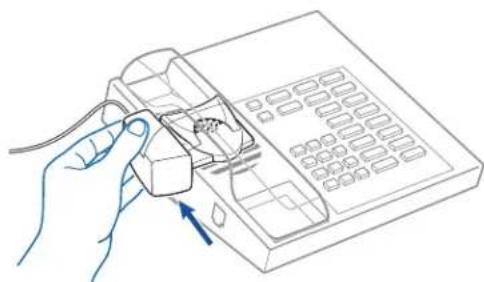

8 Placez délicatement le levier décroché du combiné sur le téléphone de bureau, dans la position déterminée ci-dessus.

9 Appuyez fermement dessus pour le coller.

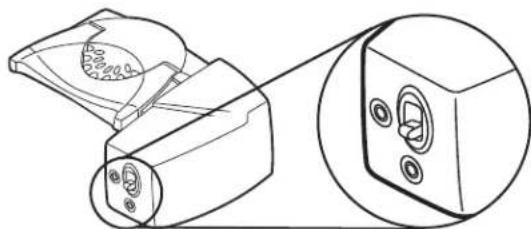

1 Si vous n'entendez pas de tonalité, tournez l'interrupteur de hauteur du levier décroché du combiné sur la position supérieure suivante.

2 Répétez les étapes 3 à 6 de la section précédente jusqu'à ce que vous entendiez une tonalité.

3 Lorsque vous entendez une tonalité, fixez le levier décroché du combiné comme indiqué aux étapes 7 à 9.

Accessoires supplémentaires (si nécessaire)

Utilisez la perche d'extension si le levier décroché du combiné manque de stabilité lorsqu'il décroche le combiné ou qu'il le remet sur le socle.

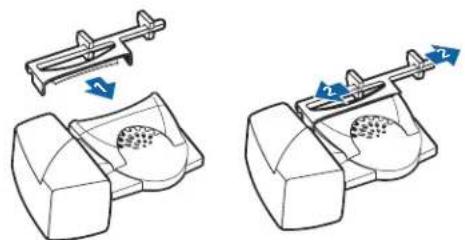

Perche d'extension

1 Faites glisser la perche d'extension sur le levier.

2 Il est possible de déplacer les stabilisateurs vers la gauche ou vers la droite. Placez les stabilisateurs sur l'extérieur du combiné pour fixer le téléphone en douceur.

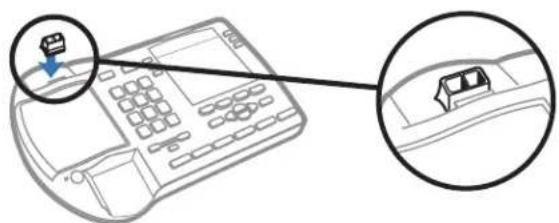

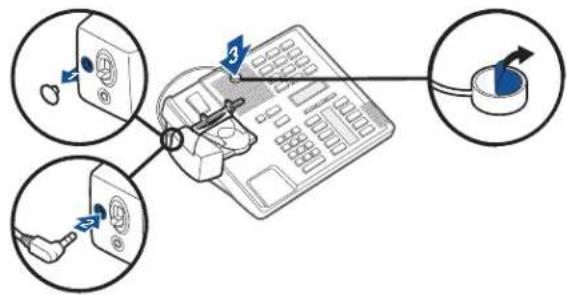

Microphone avec haut-parleurs intégrés

Utilisez le microphone avec haut-parleurs intégrés uniquement lorsque le haut-parleur du téléphone n'est pas situé directement sous le combiné.

1 Retirez la protection de la prise du microphone avec haut-parleurs intégrés située à l'arrière du levier.
2 Branchez la prise du microphone avec haut-parleurs intégrés.
3 Placez le microphone avec haut-parleurs intégrés sur le haut-parleur du téléphone. Retirez l'adhésif de montage et fixez-le.

Pour les téléphones Nortel uniquement

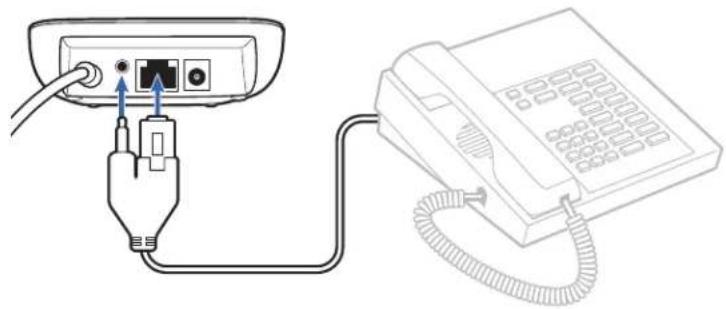

Téléphone de bureau + câble EHS

1 Connectez une extrémité du câble EHS au commutateur MDA200 et l'autre extrémité au téléphone de bureau conformément à la description figurant dans le Guide de démarrage de l'adaptateur EHS.

Ordinateur : connexion et appel

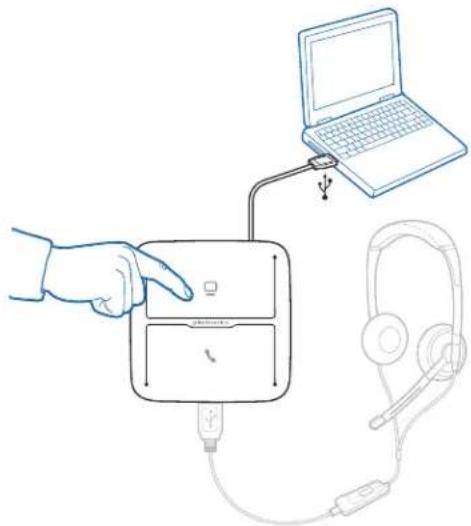

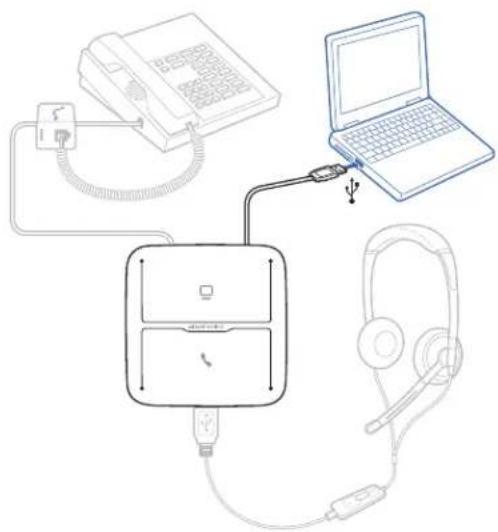

Connector votre ordinateur et passer un appel

1 Connectez le câble USB du commutateur MDA200 à l'ordinateur. Le témoin lumineux du bouton de conversation du PC s'allume en vert.

2 Lorsque vous portez le micro-casque/l'oreillette, passez un appel test depuis le logiciel de téléphonie.

3 Terminez l'appel en appuyant sur le bouton de conversation du PC situé sur le commutateur MDA200.

REMARQUE Pour utiliser la fonction de contrôle d'appel avec un logiciel de téléphonie sur le PC, vous devez installer le panneau de commande Plantronics. Reportez-vous au site plantronics.com/software.

MDA200 : témoins lumineux

TÉMOINS lumineux du MDA200

TÉMOIN LUMINEUX	État du témoin lumineux	Indication
	Vert Connecté au système audio du PC (état par défaut)
	Vert clignotant Apel entrant sur le PC
	Jaune clignotant Système audio du PC actif mis en attente
	Vert clignotant Apel entrant sur le téléphone de bureau
	Vert Système audio du téléphone de bureau connecté
	Jaune clignotant Système audio du téléphone actif mis en attente
	Vert clignotant pendant 2 secondes pour les deux icônes	Le commutateur MDA200 est en cours de démarrage. Une fois démarré, les deux témoins lumineux s'éteignent si aucun(e) micro-casque/oreillette n'est connecté(e). Si un micro-casque/une oreillette est connecté(e), l'icône de PC reste allumée en vert.
	Rouge Mise à jour du micrologiciel en cours : suivez les instructions de mise à jour du micrologiciel.
	Rouge Surintensité électrique : utilisation du levier décroché du combiné HL10 sans alimentation. Débranchez le commutateur MDA200, branchez un adaptateur de courant, puis rebranchez le commutateur MDA200 sur le PC.
	Rouge clignotant Défaut de fonctionnement du micro-casque/de l'oreillette : remplacez le micro-casque/l'oreillette et réinitialisez le cycle d'alimentation du commutateur MDA200.

Lorsque vous appuyez sur l'un des deux boutons, vous ouvrez une ligne téléphonique/un canal audio. Suivant les circonstances, vous n'entendrez pas forcément une tonalité avant d'avoir composé un numéro à partir de votre téléphone. Les boutons vous permettent de basculer vers une autre ligne téléphonique ou un autre canal audio.

Utilisation quotidienne

Répondre à un appel entrant

Le moyen le plus simple de répondre à un appel entrant à partir du téléphone de bureau ou de l'ordinateur consiste à appuyer sur le bouton de conversation dont le témoin lumineux clignote (téléphone de bureau ou ordinateur) lorsque vous recevez un appel.

Vous pouvez également répondre à un appel entrant en appuyant sur le bouton de contrôle en ligne du micro-casque/de l'oreillette si l'appareil en est équipé.

REMARQUE LA fonction de prise/interruption d'appel à distance pour téléphone de bureau nécessite l'utilisation d'un câble EHS ou d'un levier décroché du combiné HL10. Pour en savoir plus, consultez le site internet plantronics.com/accessories.

REMARQUE La fonction de prise/interruption d'appel à distance pour PC est une fonctionnalité logicielle prise en charge par les logiciels de téléphonie compatibles. Si vous choisissez de ne pas installer le logiciel ou ne disposez pas d'un logiciel de téléphonie compatible, vous devez d'abord appuyer sur le bouton d'appel. Pour en savoir plus, consultez le site internet plantronics.com/software.

Passer un appel sortant

Appels sortants sur le téléphone de bureau

1 Lorsque vous portez votre micro-casque/oreillette, appuyez sur le bouton de conversation du téléphone de bureau sur le commutateur MDA200.
2 Retirez le combiné de son socle. Une tonalité retentit.

REMARQUE CETTE étape est automatique si vous installez un levier décroché du combiné ou un accessoire avec câble EHS. Pour consulter la liste complète des accessoires disponibles, rendez-vous sur plantronics.com/accessories.

3 Composez le numéro sur le téléphone de bureau.
4 Pour mettre fin à l'appel, appuyez sur le bouton de conversation du téléphone de bureau et raccrochez le combiné.

Appels sortants sur le logiciel de téléphonie

Le moyen le plus simple de passer un appel avec un logiciel de téléphonie est de composer le numéro sur ce logiciel tout en portant le micro-casque/l'oreillette. Vous serez automatiquement connecté à votre appel. Mettez fin à l'appel en appuyant sur le bouton de conversation du PC.

Compatibilité avec un logiciel de téléphonie La fonction de prise/interruption d'appels à distance depuis l'appareil est disponible sur les logiciels de téléphonie compatibles sans étapes supplémentaires pour l'utilisateur, à l'exception de Skype™. Une liste des logiciels de téléphonie compatibles est disponible à l'adresse suivante : plantronics.com/software.

Pour obtenir de l'aide sur Skype, veuillez suivre les étapes suivantes :

1 Au cours de l'installation du logiciel Unified Runtime Engine de Plantronics, Skype affiche le message suivant : « PlantronicsURE.exe wants to use Skype » (PlantronicsURE.exe souhaite utiliser Skype). Sélectionnez « Autoriser l'accès » pour vous connecter.
2 Pour vérifier l'état de la connexion Skype, vous pouvez également ouvrir Skype, puis sélectionner Outils > Options > Avancé > Paramètres avancés > Gérer l'accès à d'autres programmes.

Basculement d'appels

Pour basculer d'un appel sur téléphone de bureau à un appel sur PC (ou l'inverse), appuyez simplement sur l'autre bouton d'appel pour répondre à un appel entrant ou passer un appel sortant. Le système audio actif mis en attente est signalé par une icône rouge clignotante.

Dépannage

Téléphone de bureau

Je n'entends pas de tonalité dans l'oreillette.	Réglez l'interrupteur de configuration sur le commutateur jusqu'à ce qu'une tonalité retentisse.Ajustez le volume d'écoute avec le bouton de volume du micro-casque/de l'oreillette.Si le volume est toujours trop bas, réglez le volume d'écoute sur le commutateur.Veillez à ce que le levier décroché du combiné soulève suffisamment le combiné pour le décrocher ; réglez-le plus haut, si nécessaire.Si vous utilisez un appareil sans fil, assurez-vous qu'il soit connecté à l'adaptateur USB. Consultez les instructions de connexion fournies avec votre appareil sans fil.Vérifiez que l'oreillette est chargée.Appuyez sur le bouton de contrôle d'appel sur le micro-casque/ l'oreillette.
J'entends des bruits parasites.	Si vous utilisez un micro-casque/une oreillette sans fil, assurez-vous de respecter une distance d'au moins 30 cm entre le commutateur et votre ordinateur, ainsi qu'une distance de 15 cm entre le commutateur et votre téléphone de bureau. Si la modification de ces distances ne résout pas votre problème ou si votre micro-casque/ oreillette est hors de portée, rapprochez-vous de la base.
Le son est déformé. Baissez le volume d'écoute et/ou le volume à l'émission sur le commutateur. Pour la plupart des téléphones, le paramètre correct est la position 3.Si le téléphone de bureau dispose d'un bouton de réglage du volume, baissez le volume jusqu'à la disparition de la distorsion.Si la distorsion a encore lieu, ajustez le volume de l'oreillette pour diminuer le volume en transmission de l'oreillette. Si le problème persiste, baissez le volume d'écoute sur le commutateur.Si vous utilisez un micro-casque/une oreillette sans fil, assurez-vous de respecter une distance d'au moins 30 cm entre le commutateur et votre ordinateur, ainsi qu'une distance de 15 cm entre le commutateur et votre téléphone de bureau.
J'entends un écho dans l'oreillette.	Baissez le volume d'écoute et le volume à l'émission sur le commutateur. Pour la plupart des téléphones, le paramètre correct est la position 3.Si le volume audio est trop bas dans cette position, réglez le volume de l'oreillette pour augmenter le volume en transmission de l'oreillette.Si le volume à l'émission est trop bas pour votre interlocuteur dans cette position, réglez la position de l'oreillette de sorte que le microphone soit le plus près possible de votre bouche.Réglez l'interrupteur de configuration. La position la plus utilisée est la position A, qui est la position par défaut.
Mes interlocuteurs perçoivent un bourdonnement.	Si vous utilisez un appareil sans fil, éloignez davantage le commutateur de votre téléphone.Si l'alimentation (uniquement avec le levier décroché du combiné HL10) est branchée sur une rallonge, raccordez-la directement au secteur.
Le levier décroché du combiné est installé mais ne décroche pas le combiné.	Assurez-vous que le câble d'alimentation du levier décroché du combiné est fermement enfoncé dans la prise du levier du commutateur.

Logiciel de téléphonie

Rien ne se passe lorsque je compose un numéro à partir de mon logiciel de téléphonie.	Assurez-vous que le micro-casque/oreillette est le périphérique audio par défaut. Lancez le panneau de configuration des périphériques audio en ouvrant le Panneau de commande Plantronics > Préférences > Général – Démarrage du panneau de configuration des périphériques audio.Vérifiez que vous utilisez un logiciel de téléphonie compatible. Une liste des logiciels de téléphonie compatibles est disponible à l'adresse suivante : plantronics.com/software.Si vous utilisez un appareil sans fil, assurez-vous qu'il soit connecté à l'adaptateur USB. Consultez les instructions de connexion fournies avec votre appareil sans fil.Assurez-vous que le micro-casque/oreillette est chargé.Assurez-vous que le logiciel Plantronics est installé. Téléchargez-le à l'adresse suivante : plantronics.com/software.Si le logiciel Plantronics n'est pas installé et que vous ne disposez pas d'un logiciel de téléphonie compatible, vous devez d'abord appuyer sur le bouton d'appel du micro-casque/de l'oreillette, puis utiliser l'interface du logiciel de téléphonie pour passer un appel, répondre ou raccrocher.Redémarrez votre ordinateur.
Le volume d'écoute et/ou d'émission est trop faible ou trop fort.	Réglez le volume d'écoute du micro-casque/de l'oreillette.Réglez le volume d'écoute et le volume d'émission depuis l'option « Sons, voix et périphériques audio » du Panneau de configuration de votre ordinateur.Réglez le volume d'écoute et le volume d'émission depuis votre application de téléphonie.
Le son est déformé et j'entends un effet d'écho dans l'oreillette.	Réduisez le volume d'écoute et/ou le volume d'émission sur l'ordinateur depuis votre application de téléphonie.Réglez le microphone en direction de votre menton.Si cette déformation ne disparaît toujours pas, baissez le volume d'écoute du micro-casque/de l'oreillette.
Aucune connexion audio vers le PC	Débranchez puis rebranchez le câble USB du commutateur. Fermez puis redémarrez votre application audio sur PC ou votre logiciel de téléphonie.
Les haut-parleurs de mon PC n'émettent plus de son.	Pour les systèmes Windows XP®Reportez-vous à l'onglet « Audio » de l'option « Sons et périphériques audio » du Panneau de configuration de votre PC.Sous « Lecture audio », passez des paramètres par défaut de vos haut-parleurs « Savi Office » à ceux des haut-parleurs de votre PC.Cliquez sur « OK » pour confirmer la modification.Pour les systèmes Windows Vista® et Windows 7®Reportez-vous à l'option « Son» du Panneau de configuration de votre PC.Sous « Lecture », passez des paramètres par défaut de vos haut-parleurs « Savi Office » à ceux des haut-parleurs de votre PC.Cliquez sur « OK » pour confirmer la modification.Pour Mac OS X Sélectionnez le menu Pomme > Préférences système et cliquez sur Son.Cliquez sur Sortie et sélectionnez « Haut-parleurs internes » ou les haut-parleurs de votre choix.

BESOIN DE PLUS D'INFORMATIONS ?

Brevets américains : 7 633 963

86289-11 (10/11)
