Type de produit	Injecteur PoE+ industriel Gigabit
Marque	TRENDnet
Modèle	TIIG30 (TI-IG30)
Alimentation électrique	48-56 V DC via bornier
Puissance de sortie PoE	30 W (IEEE 802.3at)
Nombre de ports	1 port Gigabit entrée, 1 port Gigabit sortie avec PoE+
Connecteurs	RJ-45, bornier d'alimentation
Montage	Rail DIN, mural, sur bureau
LED indicatrices	Alimentation, PoE en cours, Liaison/Activité
Dimensions (estimées)	100 x 70 x 30 mm
Poids (estimé)	250 g
Boîtier	Métallique robuste
Normes	IEEE 802.3af/at, IEEE 802.3ab
Sécurité	Couper l'alimentation avant câblage, respecter les polarités
Entretien	Nettoyer avec un chiffon sec et non abrasif
Contenu de l'emballage	Injecteur, guide d'installation rapide, bornier, fixation rail DIN, plaques murales
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - TIIG30 TRENDNET

Comment installer le TIIG30 sur un rail DIN ?

Fixez le support de fixation rail DIN fourni à l'injecteur. Accrochez le support au-dessus du rail, puis faites pivoter l'injecteur vers le bas jusqu'à entendre un clic de verrouillage.

Quelle alimentation utiliser pour le TIIG30 ?

L'injecteur nécessite une alimentation 48-56 V DC via le bornier fourni. Utilisez une source adaptée comme l'adaptateur TRENDnet TI-S12048 (vendu séparément).

Le TIIG30 est-il compatible avec les caméras IP PoE ?

Oui, il est compatible avec les appareils IEEE 802.3at PoE+ jusqu'à 30 W, comme les caméras IP, points d'accès ou téléphones IP.

Comment brancher l'alimentation sur le bornier ?

Connectez le fil positif (+) à V+, le négatif (-) à V-, et la terre au symbole de masse. Respectez les polarités et serrez les vis.

Que signifient les LED sur l'injecteur ?

La LED PWR indique l'alimentation, PoE s'allume lorsqu'un périphérique est connecté et alimenté, et Link/Act clignote lors du trafic réseau.

Puis-je utiliser le TIIG30 avec un switch non PoE ?

Oui, branchez le switch sur le port Data In et l'appareil alimenté sur le port Data+PoE Out. L'injecteur ajoute l'alimentation au câble.

Comment retirer l'injecteur du rail DIN ?

Appuyez sur le bas de l'injecteur pour libérer le loquet, puis faites-le pivoter vers le haut pour le décrocher du rail.

Quelle est la puissance maximale délivrée par le TIIG30 ?

Il délivre jusqu'à 30 W conformément à la norme IEEE 802.3at PoE+.

Le TIIG30 supporte-t-il le Gigabit ?

Oui, il supporte le Gigabit Ethernet (10/100/1000 Mbps) sur tous ses ports.

Où trouver le guide d'installation rapide ?

Le guide est inclus dans l'emballage au format papier. Vous pouvez aussi le télécharger au format PDF sur le site de TRENDnet.

MODE D'EMPLOI TIIG30 TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

1. Avant de commencer

Contenu de l'emballage

• TI-IG30 / TI-IG60 / TI-IG90
• Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
  • Alimentation électrique (TI-S12048)

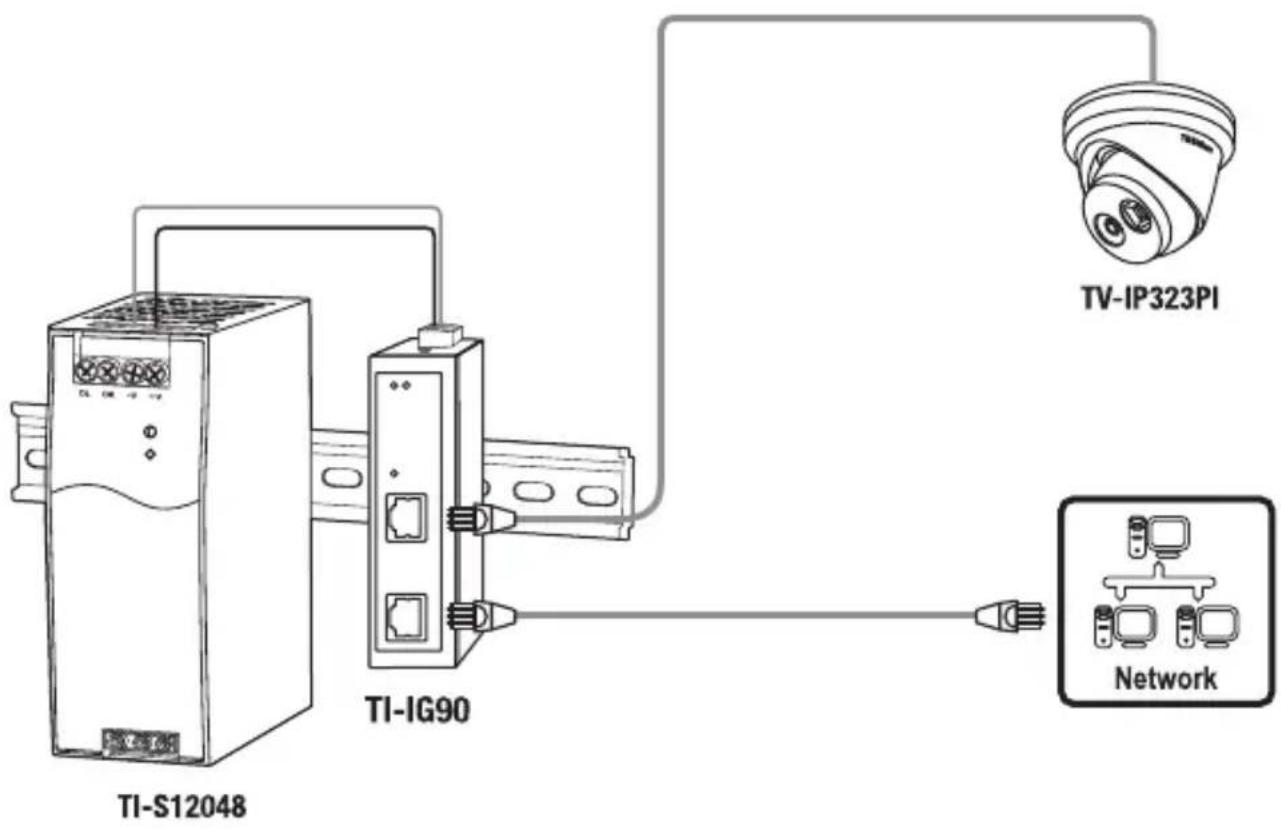

2. Références rapides

3. Installation du matériel

Le injecteur PoE+ peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation rail DIN

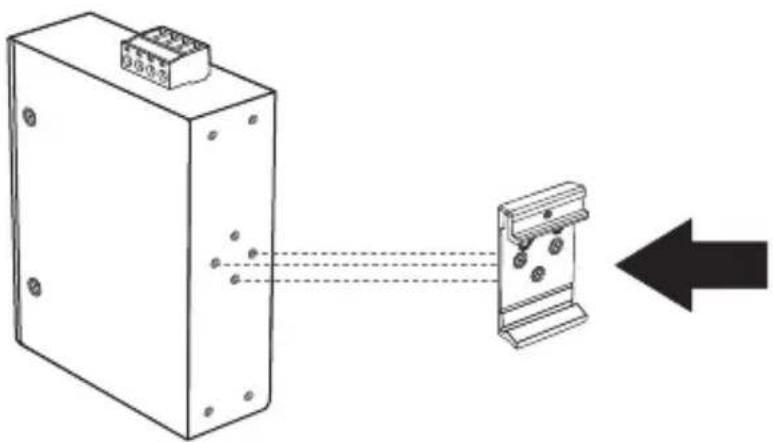

1. Fixez le support de fixation rail DIN à l'injecteur PoE+.

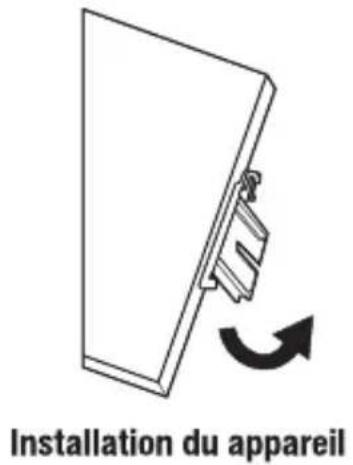

1. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'injecteur vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

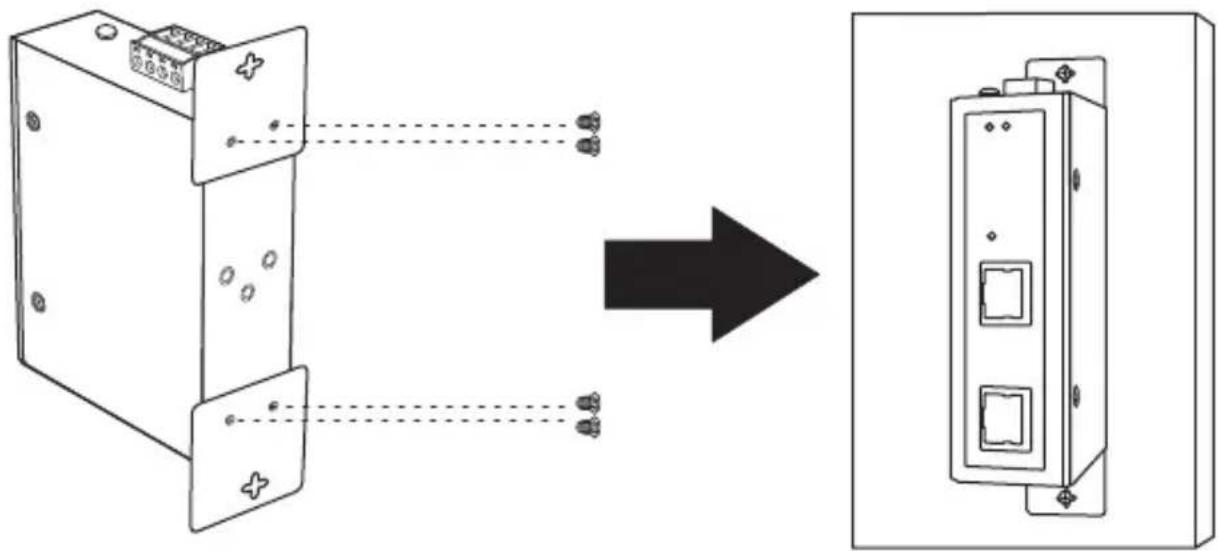

Instructions de fixation murale

1. Fixez les plaques de fixation murale à l'injecteur PoE+.
2. Installez le appareil.

Consignes de sécurité

• Coupez le courant avant de brancher quelque module ou câble que ce soit. La tension électrique correcte exacte (48 – 56 V DC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 48 – 56 V DC, comme précisé sur l'étiquette du produit. (La tension électrique exacte est de 52-56V DC pour TI-IG90)
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

Mise sous tension

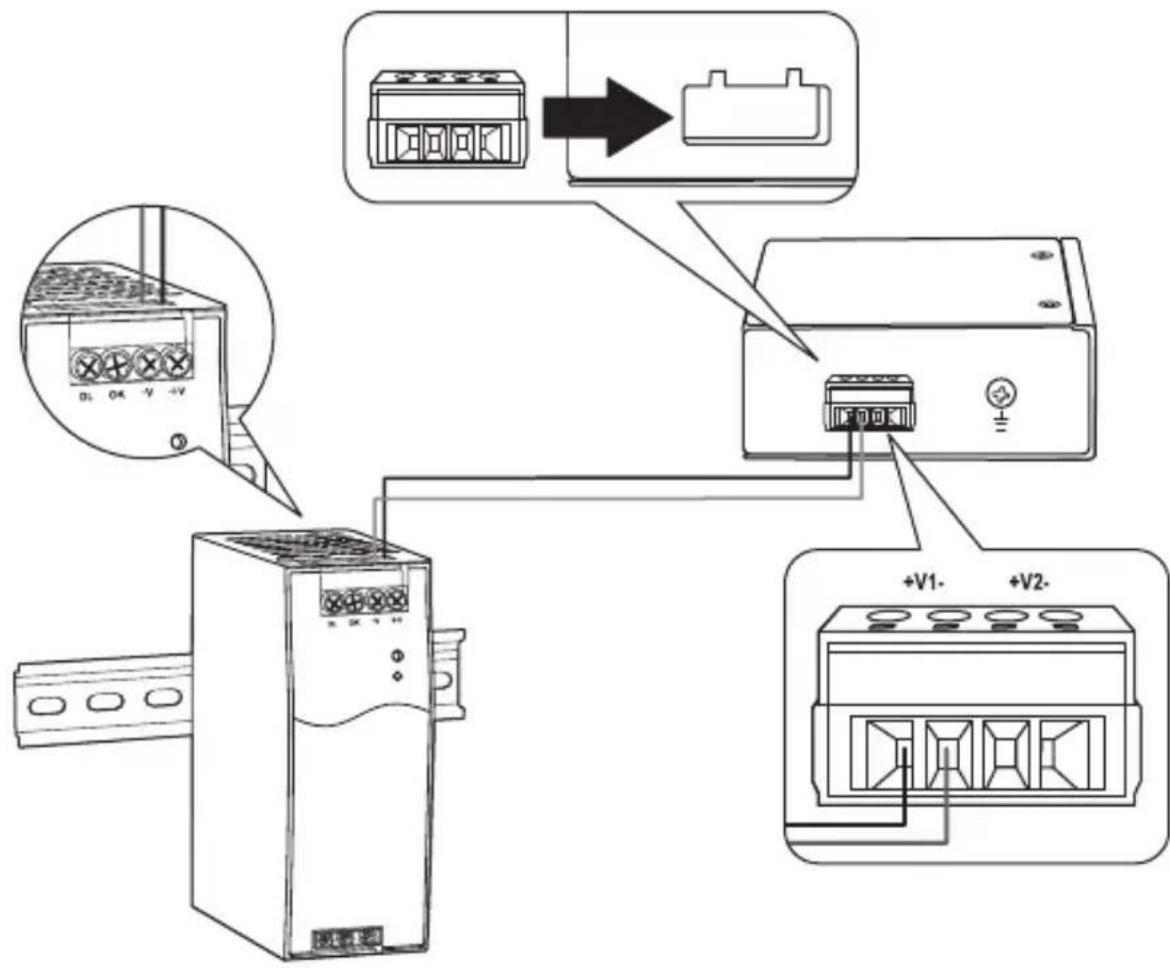

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

1. Connectez une source et les périphériques réseau au injector. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

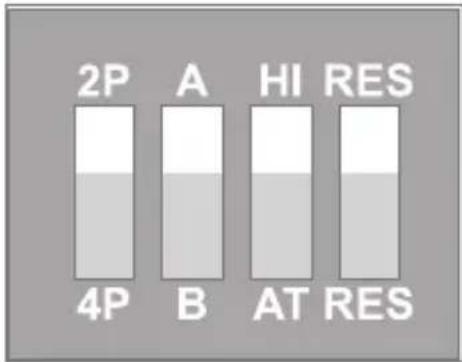

Interrupteur DIP (TI-IG60 UNIQUEMENT)

Dip 1	2P	2 paires 30 / 36 watts
	4P	4 paires 60 / 72 watts
Dip 2	A	Mode End-Span A sélectionné (par défaut)
	B	Mode Mid-Span B sélectionné
Dip 3	HI	36w haute puissance
	AT	IEEE802.3at 30w
Dip 4	RES	Réservé (par défaut)
	RES	Réservé

Déclaration de conformité

TRENDNET®

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Modèle: TI-IG30 / TI-IG60 / TI-IG90

Nom du produit: Injecteur industriel renforcé PoE+ Gigabit Injecteur industriel renforcé UPoE Gigabit 60 watts Injecteur industriel renforcé PoE++ Gigabit 90W

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

EN 62368-1: 2014

Sécurité EN 55022: 2010 + AC: 2011 Class A (TI-IG30, TI-IG60) Détails standard CEM AS/NZS CISPR 22: 2009 + A1: 2010 Class A (TI-IG30, TI-IG60) CISPR 22: 2008 Class A (TI-IG30, TI-IG60) EN 55024: 2010 (TI-IG30, TI-IG60) EN 55032: 2015 (TI-IG90) EN 55024: 2010/A1 : 2015 (TI-IG90) CISPR 32:2015 (TI-IG90)

Ce produit est conforme à la directives suivante.

Directives: EMC Directive 2014/30/EU Directive Basse Tension 2014/35/UE RoHS Directive 2011/65/UE RoHS 3 Directive 2015/863/UE REACH Regulation (EC) NO. 1907/2006 WEEE Directive 2012/19/EU

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 14 Juin, 2021

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.
