TIIG60 - Carte réseau / adaptateur TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur industriel renforcé UPoE Gigabit 60 watts
Marque	TRENDnet
Modèle	TIIG60 (TI-IG60)
Alimentation électrique	48 - 56 V DC (52-56 V pour TI-IG90), via bornier détachable
Puissance délivrée	Jusqu’à 60 W (mode 4 paires) ou 30 W (mode 2 paires)
Normes PoE supportées	IEEE 802.3at (PoE+), UPoE (60W), compatible 802.3af
Nombre de ports	1 entrée Gigabit, 1 sortie PoE+ Gigabit
Interrupteurs DIP	4 interrupteurs : sélection paires (2P/4P), mode End-Span/Mid-Span, puissance (AT/HI)
Montage	Sur bureau, mural (plaques fournies) ou sur rail DIN (support fourni)
Fixation rail DIN	Support de fixation rail DIN inclus, installation par clic
Fixation murale	Plaques de fixation murale incluses
Bornier électrique	Détachable, avec vis de fixation, respect des polarités
LED de statut	Indication de connexion et d’alimentation
Température de fonctionnement	Industriel renforcé (non précisée, estimation -40°C à 75°C)
Certifications	CE, EMC Directive 2014/30/EU, Basse Tension 2014/35/UE, RoHS, REACH, WEEE
Contenu de l’emballage	Injecteur, guide d'installation rapide, bornier, support rail DIN, plaques murales
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Utiliser une tension conforme (48-56 V DC), respecter les polarités, mise à la terre obligatoire
Pièces détachées	Bornier, support rail DIN, plaques murales disponibles en option

FOIRE AUX QUESTIONS - TIIG60 TRENDNET

Quelle est la tension d’alimentation requise pour le TIIG60 ?

L’alimentation doit fournir une tension comprise entre 48 et 56 V DC (52-56 V pour le modèle TI-IG90). Utilisez exclusivement le bornier détachable fourni en respectant les polarités.

Comment installer le TIIG60 sur un rail DIN ?

Fixez d’abord le support de fixation rail DIN à l’injecteur. Placez l’appareil face au rail, accrochez le support par le haut puis faites pivoter vers le bas jusqu’au clic de verrouillage.

Quels sont les modes de l’interrupteur DIP ?

Le DIP 1 sélectionne 2 paires (30/36W) ou 4 paires (60/72W). Le DIP 2 choisit le mode End-Span (A) ou Mid-Span (B). Le DIP 3 passe en haute puissance (HI) ou IEEE 802.3at (AT). Le DIP 4 est réservé.

Puis-je utiliser le TIIG60 avec un équipement 802.3af ?

Oui, il est rétrocompatible avec les appareils 802.3af (PoE) et 802.3at (PoE+). La puissance délivrée s’adapte automatiquement.

Comment brancher l’alimentation électrique ?

Connectez l’alimentation (vendue séparément) au bornier fourni en respectant les polarités, puis fixez le bornier à l’injecteur. Branchez le câble neutre à la terre avant de mettre sous tension.

Que faire si les LED ne s’allument pas ?

Vérifiez que l’alimentation est bien connectée et que la tension est correcte. Contrôlez les câbles Ethernet et assurez-vous que le périphérique source est sous tension.

Le TIIG60 peut-il être monté au mur ?

Oui, utilisez les plaques de fixation murale incluses. Fixez les plaques à l’injecteur, puis vissez l’ensemble au mur avec des chevilles adaptées.

Quelle est la puissance maximale délivrée par le TIIG60 ?

En mode 4 paires, il délivre jusqu’à 60 W (72 W avec l’interrupteur HI). En mode 2 paires, la puissance est limitée à 30 W (36 W en HI).

Puis-je utiliser un câble Ethernet standard ?

Oui, un câble Cat5e ou supérieur est recommandé pour le Gigabit et la transmission PoE sur de longues distances.

Comment nettoyer l’injecteur TIIG60 ?

Débranchez l’appareil avant tout nettoyage. Utilisez un chiffon doux et sec ; n’utilisez pas de liquide ni de produit abrasif.

MODE D'EMPLOI TIIG60 TRENDNET

1. Avant de commencer
2. Rérérences rapides
3. Installation du matériel
4. Informations supplémentaires

1. Avant de commencer

Contenu de l'emballage

• TI-IG30 / TI-IG60 / TI-IG90
  Guide d'installation rapide
• Bornier détachable
  Fixation Rail DIN
• Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (T1-S12048)

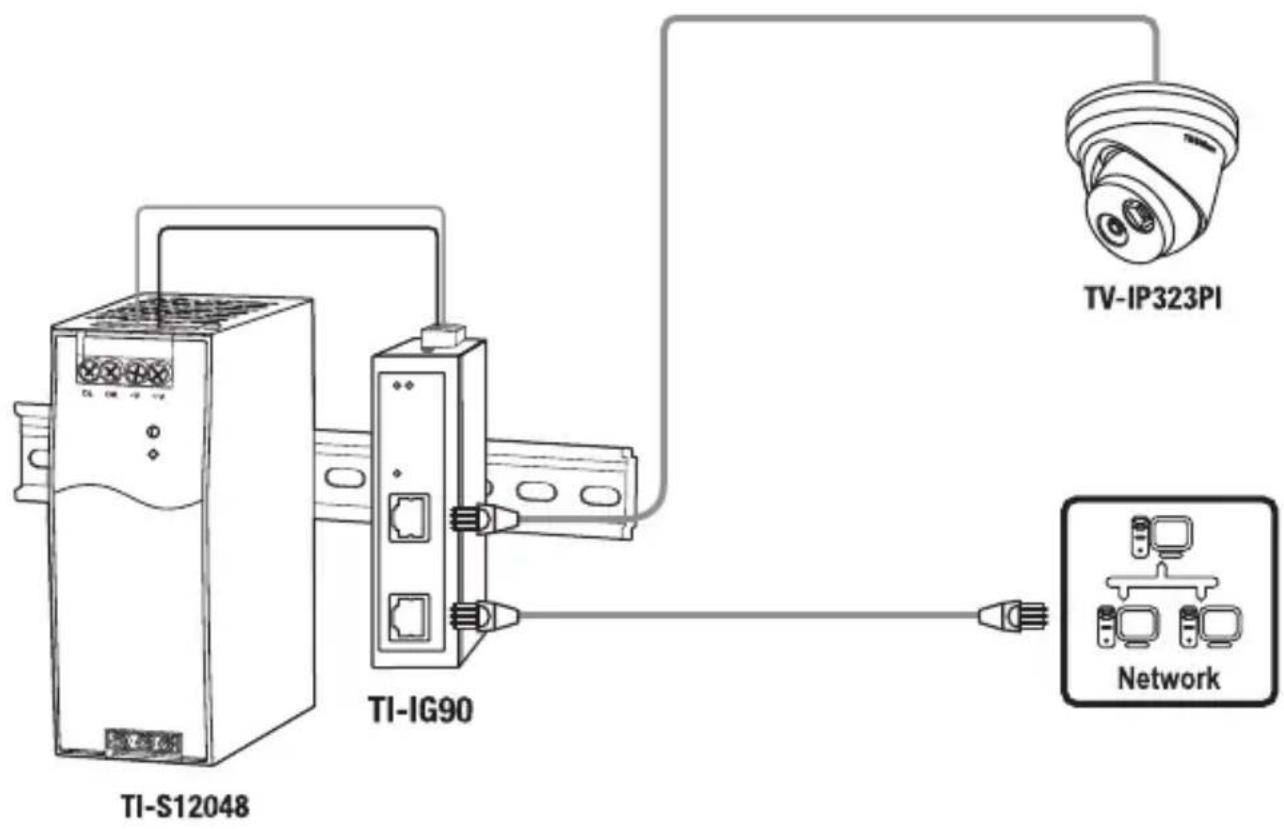

2. Récipes rapides

3. Installation du matériel

Le injecteur PoE+ peut etre place sur un bureau, sur un mur ou fixe sur un rail DIN.

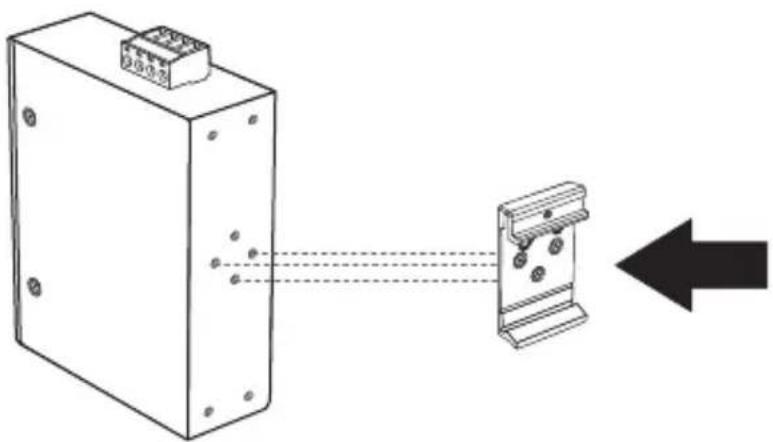

Instructions de fixation rail DIN

1. Fixez le support de fixation rail DIN à l'injecteur PoE+.

1. Installez le apparéil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'injecteur vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation duurreil

Retirer le apparéil

1. Pour enlever le apparéil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

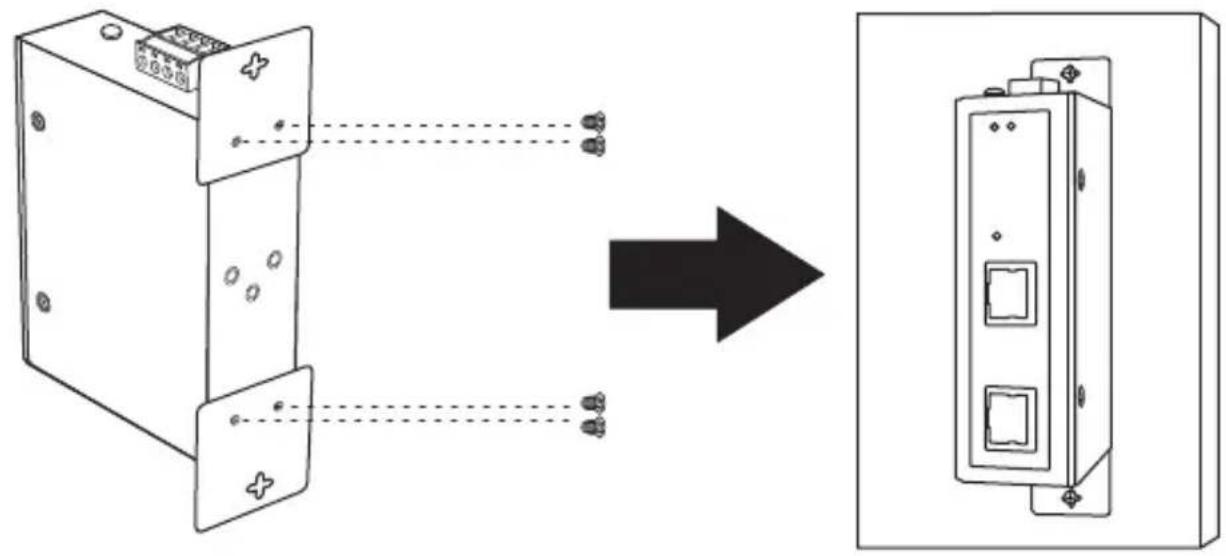

Instructions de fixation murale

1. Fixez les plaques de fixation murale à l'injecteur PoE+.
   2.Installez le appeareil.

Consignes de sécurité

• Coupe le courant avant de brancher quelque module ou cable que ce soit. La tension électrique correcte exacte (48 - 56 V DC) est indiquée sur l'étiquette du produit. Verifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la piece adequate. N'utilise PAS une tension supérieure à 48 - 56 V DC, comme précisé sur l'étiquette du produit. (La tension électrique exacte est de 52-56V DC pour TI-IG90)
• Calculez le courant maximum possible sur chaque cable d'alimentation et sur les cables communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégats importants à votre matériel.

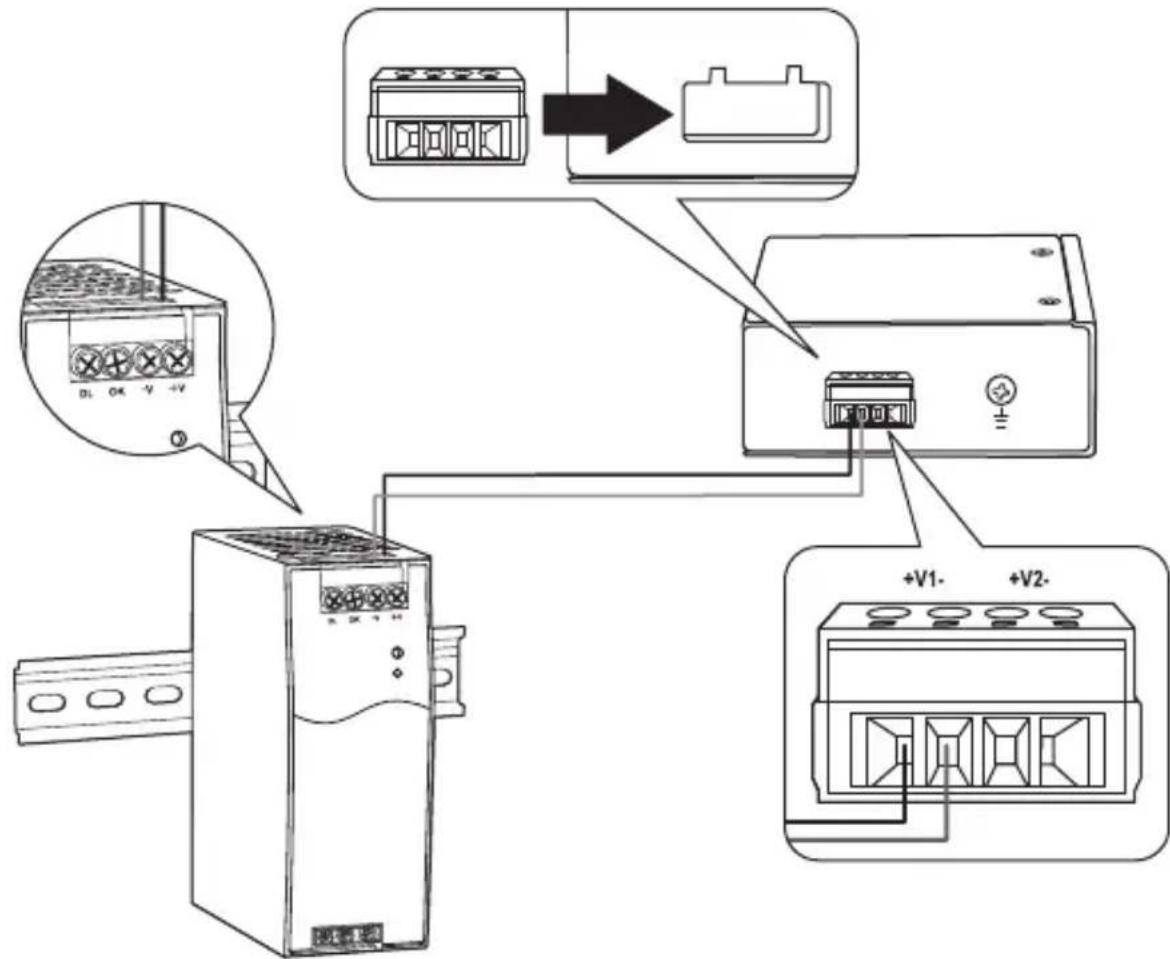

Mise sous tension

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni ( comme illustré cidesous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le cable neutre au sol et alimentez l'adaptateur secteur.

1. Connectez une source et les périhériques réseau au injector. Vérifiez les LED afin de confirmer que les connexions sont établies. Notre installation est terminée.

4. Informations supplémentaires

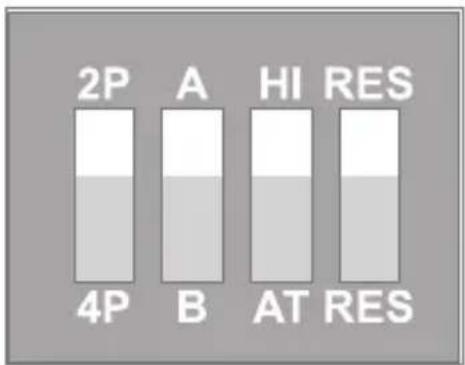

Interrupteur DIP (TI-IG60 UNIQUEMENT)

Dip 1	2P	2 paires 30 / 36 watts
	4P	4 paires 60 / 72 watts
Dip 2	A	Mode End-Span A sélectionné (par défaut)
	B	Mode Mid-Span B sélectionné
Dip 3	HI	36w haute puissance
	AT	IEEE802.3at 30w
Dip 4	RES	Réservé (par défaut)
	RES	Réservé

Déclaration de conformité

TRENDnet

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Modèle: TI-IG30 / TI-IG60 / TI-IG90

Nom du produit:
Injecteur industriel renforcé PoE+ Gigabit
Injecteur industriel renforcé UPoE Gigabit 60 watts
Injecteur industriel renforcé PoE++ Gigabit 90W

Nom Commercial: TRENDnet

TRENDnet déclare par la presente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1: 2014

Secu 55022:2010+AC:2011 Class A (TI-IG30, TI-IG60)
Details standard CEM AS/NZS CISPR 22:2009+A1:2010 Class A (TI-IG30,TI-IG60) CISPR 22:2008 Class A (TI-IG30, TI-IG60) EN 55024:2010 (TI-IG30, TI-IG60) EN 55032:2015 (TI-IG90) EN 55024:2010/A1:2015 (TI-IG90) CISPR 32:2015 (TI-IG90)

Ce produit est conforme à la directives suivante.

Directives: EMC Directive 2014/30/EU Directive Basse Tension 2014/35/UE RoHS Directive 2011/65/UE RoHS 3 Directive 2015/863/UE REACH Regulation (EC) NO.1907/2006 WEEE Directive 2012/19/EU

Personne responsable de cette déclaration.
Lieu de délivrance: Torrance, California, US

Date: 14 Jun, 2021

Nom: Sonny Su

Position: Vice-président de Technologie

TRENDnet

Certifications

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.
