TheLuxa S360 BK - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Marque	Theben
Modèle	TheLuxa S360 BK
Alimentation	230 V AC, 50 Hz, +10% -15%
Puissance de commutation	10 A (cos φ=1)
Puissance de commutation min.	10 mA
Consommation en veille (Eco)	0,5 W
Angle de détection	360°
Zone de détection transversale	max. 16 m
Zone de détection frontale	max. 5 m
Hauteur de montage recommandée	2 - 4 m
Plage de réglage de la luminosité	5 - 1000 / ∞ Lux
Plage de temps d'activation	1 s - 20 min
Réglage de la sensibilité	Oui (potentiomètre Meter)
Protection anti-reptation	Oui
Indice de protection	IP66 (montage mural et plafond)
Classe de protection	II
Température ambiante admissible	-25 °C à +45 °C
Type de montage	Mur ou plafond (extérieur)
Orientation de la tête	45° vers le bas, 90° vers le haut, 90° latéral
Accessoires optionnels	Angle de montage (9070902, 9070903), cadre entretoise (9070906, 9070907)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Consignes de sécurité	Installation par un électricien qualifié. Couper l'alimentation avant tout travail.

FOIRE AUX QUESTIONS - TheLuxa S360 BK THEBEN

Comment régler la durée d'activation ?

Utilisez le potentiomètre Durée (min.) situé sous le détecteur. Tournez-le pour régler la durée entre 1 seconde et 20 minutes. La valeur d'usine est de 2 minutes. Pour la fonction d'impulsion (minuterie d'escalier), réglez sur le symbole d'impulsion : l'activation dure moins d'1 seconde, suivie d'une pause de 9 secondes.

Comment régler le seuil de luminosité ?

Tournez le potentiomètre Luminosité (Lux) pour sélectionner entre 5 et 1000 Lux, ou ∞ (mode jour/nuit ignoré). La valeur d'usine est 15 Lux. Pour une programmation précise, réglez le potentiomètre à la luminosité souhaitée et attendez 15 secondes pour que la valeur soit enregistrée.

Comment réduire la sensibilité pour éviter les déclenchements par les animaux ?

Réduisez la sensibilité en tournant le potentiomètre Meter dans le sens inverse des aiguilles. Cela diminue la portée de détection et ignore les petits mouvements. Réglez selon vos besoins, la sensibilité maximale offre la portée transversale de 16 m.

Comment effectuer un test de détection ?

Placez le potentiomètre Durée (min.) sur la position Test. Le détecteur s'activera pendant 2 secondes à chaque mouvement détecté, indépendamment de la luminosité. Déplacez-vous dans la zone pour vérifier la couverture. Après le test, remettez le potentiomètre sur la durée souhaitée.

Quelle hauteur de montage est recommandée ?

La hauteur de montage recommandée est entre 2 et 4 mètres. À 2 mètres, la portée transversale est maximale (16 m). À 4 mètres, la portée frontale est de 5 m. Respectez cette hauteur pour une détection optimale.

Comment orienter la tête du capteur ?

La tête du capteur peut être orientée 45° vers le bas, 90° vers le haut et 90° à gauche ou à droite. Inclinez-la pour couvrir la zone souhaitée. Évitez de diriger vers des surfaces réfléchissantes ou des sources de chaleur.

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord l'alimentation : coupez le courant et assurez-vous que les connexions sont correctes (L, N, PE). Vérifiez le réglage de luminosité : si le potentiomètre Lux est sur ∞, le détecteur fonctionne de jour comme de nuit. Si le problème persiste, contactez le service après-vente Theben.

Comment utiliser les caches pour limiter la zone de détection ?

Utilisez le cache fourni pour masquer certaines parties de la lentille. Détachez la partie souhaitée à l'aide d'une pince ou d'un outil similaire, puis placez le cache sur la lentille et vissez-le. Cela permet de restreindre l'angle de détection à une zone précise.

Quelle est la fonction d'impulsion ?

La fonction d'impulsion est destinée aux minuteries d'escalier. Réglez le potentiomètre Durée (min.) sur le symbole d'impulsion. Le détecteur s'active moins d'1 seconde puis se désactive pendant 9 secondes. Si un mouvement est détecté pendant la pause, il se réactive.

Comment installer le détecteur de mouvement ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant. Utilisez le gabarit pour percer les trous. Passez le câble dans le joint d'étanchéité du socle, fixez le socle au mur. Raccordez les conducteurs (brun phase, bleu neutre, vert/jaune terre) aux bornes correspondantes. Enclenchez le détecteur sur le socle. Remettez le courant.

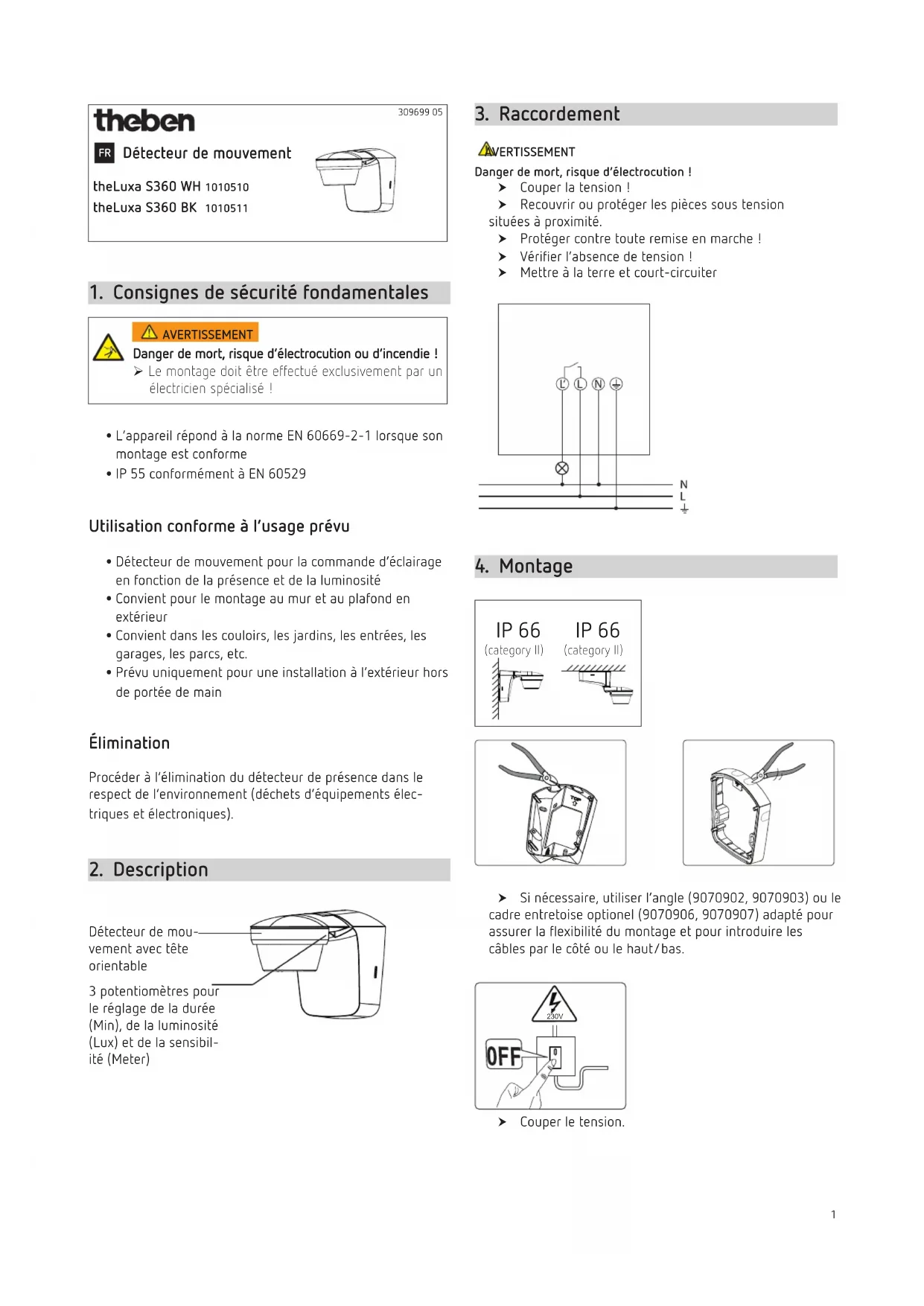

MODE D'EMPLOI TheLuxa S360 BK THEBEN

Detecteur de mouvement

theLuxa S360 WH 1010510

theLuxa S360 BK 1010511

1. Consignes de sécurité fondamentales

AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie!

Le montage doit être effectue exclusivement par un électricien spécialisé!

L'appareil répond à la norme EN 60669-2-1 lorsque son montage est conforme
IP 55 conformément à EN 60529

Utilisation conforme à l'usage prévu

• Détector de mouvement pour la commande d'éclairage en fonction de la présence et de la luminosité
• Convient pour le montage au mur et au plafond en extérieur
• Convient dans les couloirs, les jardins, les entrées, les garages, les parcs, etc.
• Prévu uniquement pour une installation à l'extérieur hors de portée de main

Elimination

Proceder à l'élimination du détecteur de présence dans le respect de l'environnement (déchets d'equipements ELECTriques et Electroniques).

2. Description

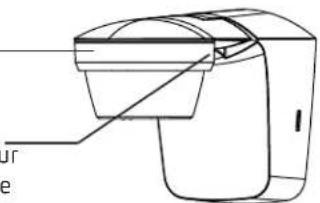

Detecteur de mouvement avec tete orientable

3 potentiometres pour le réglage de la durée (Min), de la luminosite (Lux) et de la sensibilité (Meter)

3. Raccordement

ERTISSEMENT

Danger de mort, risque d'electrocution!

Couper la tension!

Recouvrir ou protéger les pieces sous tension ituées à proximité.
Protégér contre toute remise en marche!
Verifier l'absence de tension!
Mettre à la terre et court-circuiter

4. Montage

Si nécessaire, utiliser l'angle (9070902, 9070903) ou le cadre entretoise optionel (9070906, 9070907) ajusté pour assurer la flexibilité du montage et pour introduire les cables par le cote ou le haut/bas.

Couper le tension.

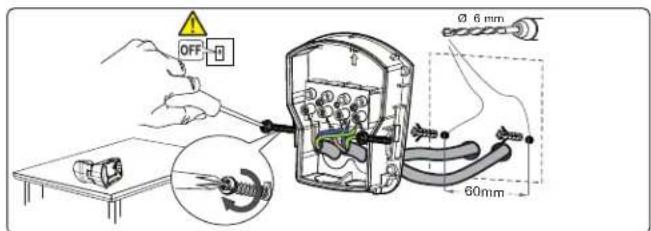

Reporter les marquages pour les trous au mur (avec le gabarit de perçage fourni/socle).

Percer les trous.

Faire passer le cable à travers le joint d'étanchéité du socle.

Fixer le socle (et le cadre entretoise) au mur.

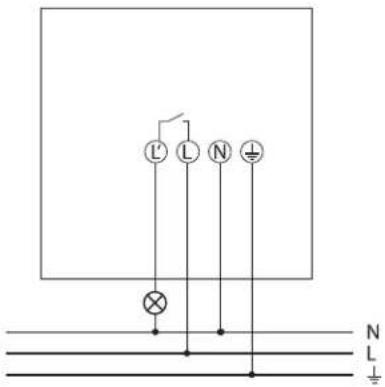

L	Conduetaur extérieur	brun
N	Conduetaur neufte	bleu
©	Conduetaur de protection

L	Conducteur sauclément	brun
N	Conducteur neutre	bleu
	Conducteur de protécteur	verz/paume

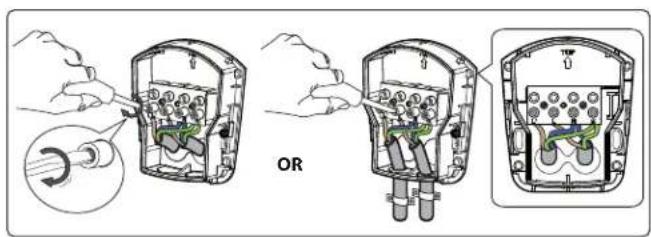

Raccorder chaque conducteur à laborne correspondante.

Serrer les vis.

Enficher le détecteur de mouvement sur le socle et l'enclencher.

Raccorder le détecteur de mouvement au réseau.

Démontage

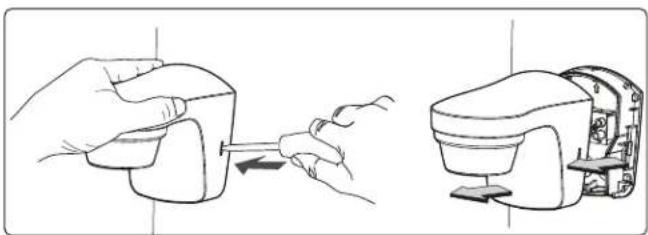

Detacher doucement le crochet l'aréral avec le tournevis et restirer l'appareil vers l'avant.

Consignes d'installation

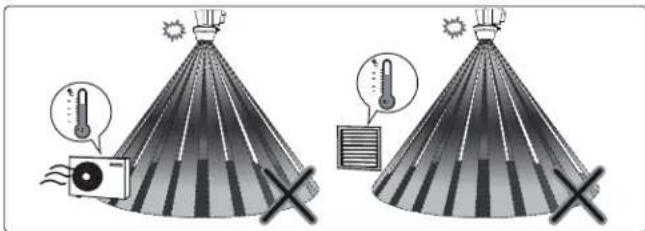

Le détector réagissant aux variations de température, éviter les situations suivantes :

Ne pas diriger le détecteur de mouvement vers des objets dont les surfaces sont fortement refléchissantes, comme des miroirs par exemple.
Ne pas installer le détector de mouvement à proximité des sources de chaleur, telles que des pouches de chauffage, des climatiseurs, des lampes, etc.

Ne pas diriger le détector de mouvement vers des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc.
Respecter la direction de déplacement lors du test de ambulatoire.

Hauteur demontage recommandee:2-4m
- Zone de détction transversale: 16 m (déplacement à la transversale du détecteur)
- Zone de détction frontale: 5 m (déplacement face au détector)

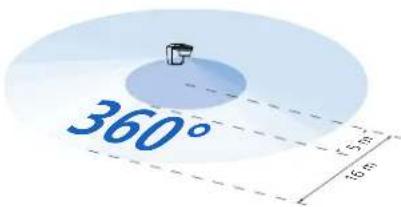

Couverture angulaire : 360°

5. Test deambulatoire et orientation

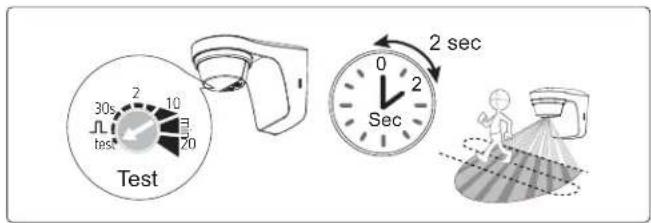

Le test déambulatoire permet de tester la zone de détction ou de la délimiter, si nécessaire.

Régler le potentiamètre Durée (min.) sur test.

Le détector de mouvement réagit uniquement aux mouvements (inépendamment de la luminosité).

Traverser la zone de détction. ÀpRES que le détector de presence a détecté un mouvement, il s'active pendant 2 s.

Pendant le test, faire attention au sens de la marche.

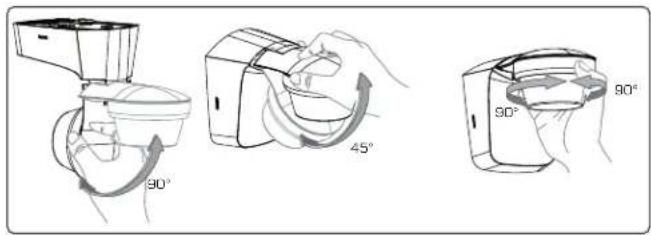

Orientation du détecteur de mouvement avec la tête de capteur

La tete de capteur peut être orientée de 45^ vers le bas, de 90^ vers le haut et de 90^ vers la gauche et la droite.

6. Utilisation des caches

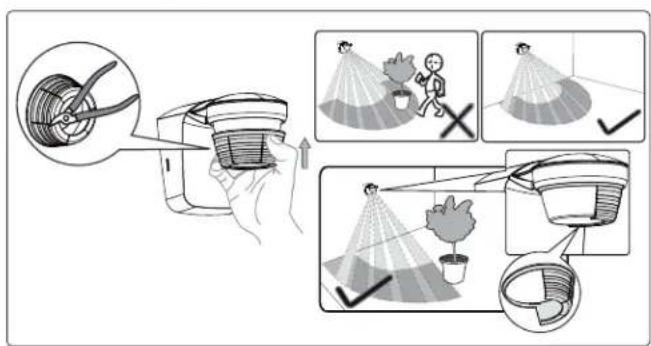

Utiliser le cache fourni pour adapter le détecteur de mouvement à la zone de détction souhaïée.
Retirer la partie souhaitee du cache a l'aide d'une pince ouou pour programmer une valeur de luminosite definie avec la d'un outil similaire. fonction d'apprentissage

Ensuite, le placer sur la lentille et visser.
Quou pour programmer une valeur de luminosité définie avec la fonction d'apprentissage

7. Réglage

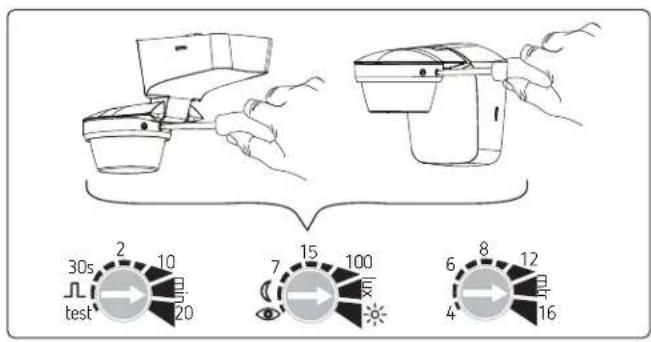

Le détector de mouvement est doté de 3 potentiétres sur sa face inférieure qui permettent de régler la durée (min.), la luminosité (Lux) et la sensibilité (Meter).

Réglage de la luminosité (Lux)

Le potentiametre Luminosite (Lux) permet de regler differen-tes valeurs de luminosite.

Pour modifier la luminosité prééglée (15 Lux en Usine)

Regler la luminosite souhaitee (5 - 1 000 Lux) sur le potentiometre.

15 Lux

A la luminosité souhaïte, régler le potentiaméur.
Après 15 s, la nouvelle valeur est programmée.

Laisser le potentiemetre en positif.

Réglage de la durée (min.)

Si le détector de mouvement ne détecte plus de mouvements, il se désactive après un certain temps.

Pour modifier la durée préreglee (2 min. en Usine)

Regler la durée souhaitee (1 s - 20 min) sur le potentiometre.

2 min

Pour utiliser la fonction d'impulsion (par ex. pour une minute-rie d'escalier)

Regler le potentiometre sur. Le détector de mouvement est activé pour une durée < 1 s,puis desactivependant 9s.S'il detecte a nouveau un mouvement, il s'active a nouveau pendant 1 s.

Réglage de la sensitivité (Meter)

La sensibilité du capteur peut être réduite. Cela permet de réduire la zone de détention. Les plus petits mouvements (par ex. animaux) ne sont plus dédictés.
Regler la sensitivite souhaitee sur le potentiometre Meter.

Sensitivite max.

8. Caracteristiques techniques

Tension de service: 230 V CA, +10 % -15 %
Fréquence: 50 Hz
- Eco (veille): 0,5 W
Couverture angulaire: 360^
Zone de détction: transversale: max. 16 m, frontale: max. 5 m
Hauteur demontage:2-4m
Protection anti-reptation : oui
- Plage de réglage de la luminosite: 5 - 1000/∞ Lux
- Plage de temps d'activation : 1 s - 20 min
- Température ambiente admissible: -25 °C à +45 °C
- Classe de protection : Il

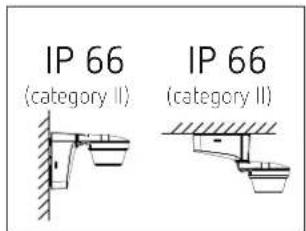

- Indice de protection: IP 66 (montage mural) et IP 66 (montage au plafond) (category II) selon la norme EN 60529
Puisance de commutation: 10 A (cos = 1

• Puissance de commutation min.: 10 mA
• Contact de commutation : micro-contact 230 V CA
• Lampes à LED <2 W: 50 W
• Lampes à LED >2 W: 500 W
  Charge de lampes à incandescence/ lampes halogènes: 2300 W
  Lampesahalogene bassetension:2300VA
  Luminaires fluorescents (ballast à faibles pertes) non compensés : 2300 VA compensés en série : 2300 VA

compensées en parallele : 1200 VA (120 μF)

Adresse du service après-vente

Theben AG

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax[phone]

Hotline

Tel. [phone]

Fax [phone]

[e-mail]

Adresses, numeros de téléphone, etc.

www.theben.de
