Type de produit	Barbecue à gaz
Marque	Grandhall
Modèle	IT 2002 3B
Alimentation	Gaz GPL (Butane ou Propane)
Pression de gaz	Butane : 28-30 mbar ; Propane : 37-50 mbar (selon pays)
Nombre de brûleurs principaux	3
Brûleur latéral	Oui, 1 brûleur latéral
Allumage	Électronique par bouton
Surface de cuisson	Plaques à griller et lèchefrite
Matériau	Acier inoxydable (collecteurs), acier peint
Utilisation	Extérieur uniquement
Détection de fuites	Solution savonneuse (eau + détergent)
Entretien courant	Brûler les résidus après chaque usage ; nettoyage annuel complet
Pare-flamme	Inclus
Raccordement gaz	Adaptateur coudé fourni ; tuyau max 1 m
Diamètre max poêle latérale	300 mm
Rodage initial	10-15 minutes à HI, couvercle ouvert
Précautions retour de flamme	Couper le gaz, nettoyer les rampes et orifices
Stockage bonbonne	À l'extérieur, verticale, robinet fermé
Entretien annuel	Nettoyer intérieur, vérifier électrode (écart 3-5 mm)

FOIRE AUX QUESTIONS - IT 2002 3B GRANDHALL

Comment détecter une fuite de gaz sur mon barbecue Grandhall IT 2002 3B ?

Préparez une solution savonneuse (1 part de détergent liquide + 1 part d'eau). Mettez les boutons sur 'OFF', ouvrez le gaz, appliquez la solution sur tous les raccords. Des bulles indiquent une fuite. Serrez les raccords ou remplacez les pièces. Ne jamais utiliser une flamme nue.

Quel type de gaz utiliser et quel détendeur choisir ?

Le barbecue fonctionne au GPL (butane ou propane). Le détendeur doit correspondre à la pression: butane 28-30 mbar, propane 37-50 mbar selon votre pays. Utilisez un tuyau flexible de max 1 mètre avec un collier de serrage adapté.

Comment installer la bonbonne de gaz en toute sécurité ?

Placez la bonbonne à l'extérieur, à la verticale, loin de toute source de chaleur. Fermez le robinet de la bonbonne lorsque le barbecue n'est pas utilisé. Remplacez la bouteille loin de toute flamme. Taille recommandée : butane >7 kg, propane >6 kg.

Le brûleur ne s'allume pas, que faire ?

Vérifiez que le câble d'allumage est bien raccordé à la bougie. Assurez-vous que l'écart entre l'électrode et le collecteur est de 3 à 5 mm. Si nécessaire, nettoyez les orifices avec un fil fin. Attendez 5 minutes après un essai raté avant de réessayer.

Comment nettoyer les plaques à griller et la lèchefrite ?

Laissez refroidir, lavez à l'eau savonneuse chaude avec une brosse ou paille de fer. Pour la lèchefrite, videz le contenu refroidi et lavez avec du détergent liquide. Après chaque utilisation, brûlez les résidus de graisse sur haute température.

Qu'est-ce que le retour de flamme et comment l'éviter ?

Le retour de flamme est causé par des obstructions (toiles d'araignées, nids) dans les rampes à gaz. Il peut endommager le barbecue. Inspectez et nettoyez régulièrement les rampes. Si un retour se produit, coupez le gaz, attendez le refroidissement, puis nettoyez les orifices de combustion.

Puis-je cuisiner avec la hotte baissée ?

Oui, mais ne mettez jamais tous les brûleurs sur 'HI' avec la hotte baissée. Utilisez seulement les brûleurs centraux sur 'LO', placez la lèchefrite sous la grille pour recueillir les jus. Surveillez régulièrement la cuisson.

Comment réaliser le rodage initial du barbecue ?

Avant la première utilisation, avec le couvercle ouvert, faites fonctionner tous les brûleurs sur 'HI' pendant 10 à 15 minutes pour brûler les huiles résiduelles. Ensuite, frottez avec un chiffon gras, laissez refroidir et lavez à l'eau savonneuse.

Que faire si le barbecue ne fonctionne toujours pas après vérifications ?

Coupez le gaz à la source, mettez les boutons sur 'OFF', attendez 5 minutes. Vérifiez l'alignement des rampes à gaz, l'absence d'obstruction dans la conduite, et que les orifices ne sont pas bouchés. Si le problème persiste, contactez votre revendeur ou un réparateur agréé.

Où entreposer la bonbonne de gaz en hiver ?

La bonbonne doit toujours être stockée à l'extérieur, à l'abri du gel et de la chaleur excessive. Maintenez-la en position verticale, robinet fermé. Ne l'entreposez jamais dans un garage ou un local fermé.

MODE D'EMPLOI IT 2002 3B GRANDHALL

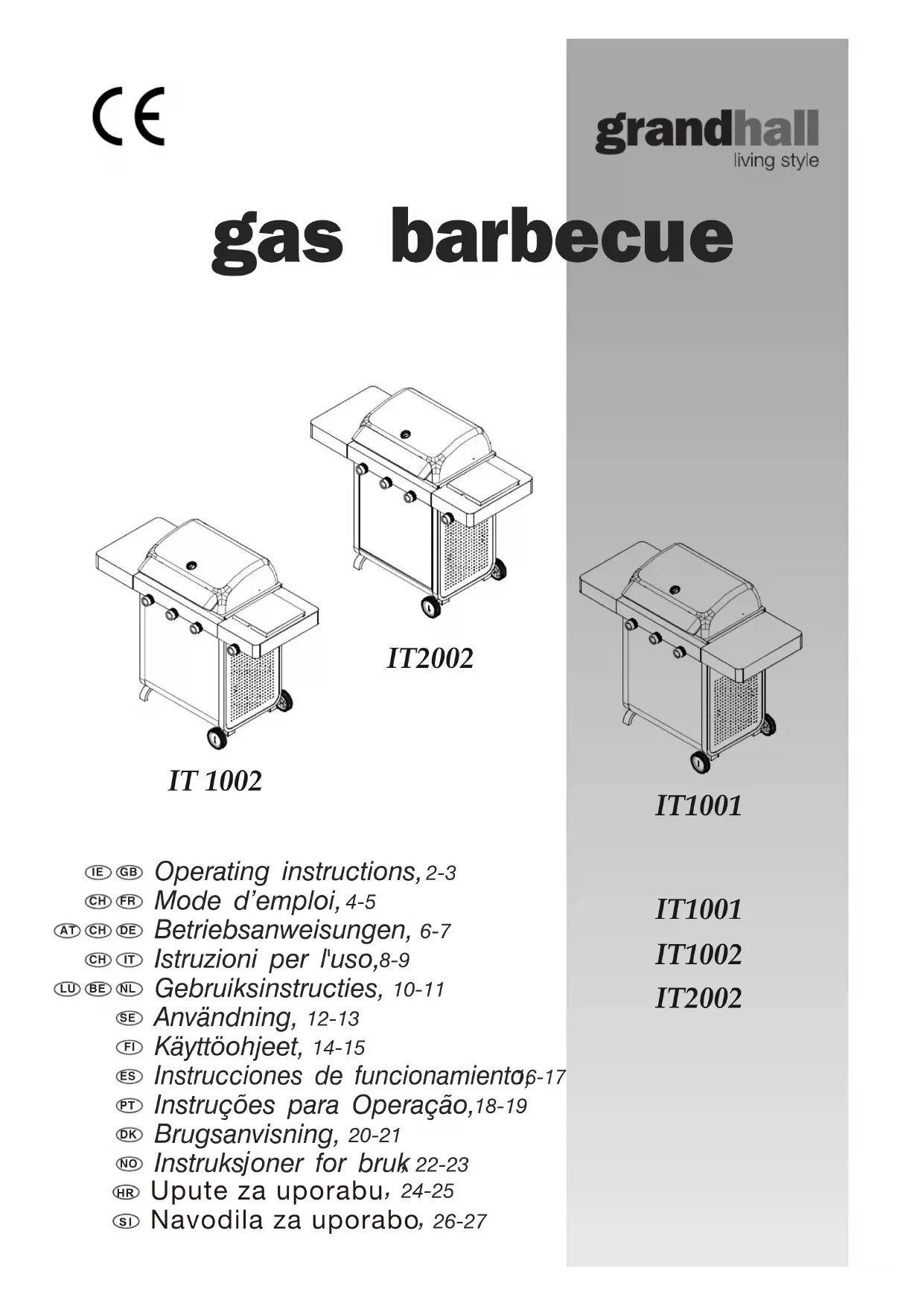

CH FR Mode d'emploi, 4-5

• N'utilisez jamais ce barbecue sans détendeur.
• Le gaz que vous choisirez déterminera le type de détendeur nécessaire, que vous pourrez vous procurer auprès de votre concessionnaire de gaz. Les pressions d'alimentation ci-dessous sont données à titre indicatif seulement:

○○○○SENROBIDK Butane - 30 millibars Propane - 30 millibars } I 3B/P (30)

GB IE BE FR IS GR IT ES LU PT CH:

Butane - 28 millibars Propane - 37 millibars } 13 + (28 - 30/37)

DE AT:

Butane - 50 millibars Propane - 50 millibars } I 3B/P (50)

L'ensemble détendeur et tuyau:

• Doit convenir au gaz de pétrole liquéfié (GPL).
• Doit résister aux pressions indiquées ci-dessus.
• Ne doit pas dépasser 1,0 mètre de longueur.
• Le barbecue est livré avec un adaptateur coudé qui est approprié pour brancher un tuyau flexible.
• Pour réaliser un raccordement tuyau/détendeur fiable, utilisez un collier à vis sans fin ou autre collier de serrage approprié pour relier le tuyau à l'adaptateur du barbecue.
• Après avoir raccordé l'ensemble, ouvrez le gaz et vérifiez qu'il n'y a pas de fuites. Voir « Détection de fuites de gaz ». Procédez à cette vérification dans un milieu sans flamme.

RENSEIGNEMENTS GÉNÉRAUX

EMPLACEMENT DE VOTRE BARBECUE

• N'utilisez pas ce barbecue dans des garages, vérandas, passages couverts, remises ou autres endroits fermés.
• N'utilisez pas ce barbecue dans les autocaravanes.
• Ne gênez pas la circulation de l'air de combustion et de ventilation autour du barbecue.

DÉTECTION DE FUITES DE GAZ

REMARQUE: Ne cherchez jamais de fuites à l'aide d'une flamme nue. S'il y a une odeur de gaz, coupez à la source.

Avant le premier emploi, et au début de chaque nouvelle saison (ou lorsque la bonbonne a été remplacée), il faut impérativement vérifier qu'il n'y a pas de fuites de gaz.

1. Préparez une solution savonneuse composée d'une partie de détergent liquide et d'une partie d'eau.
2. Mettre le(s) bouton(s) de commande du (des) brûleur(s) sur 'OFF', puis ouvrez le gaz à la source.
3. Appliquez la solution savonneuse à tous les raccords de gaz. La solution savonneuse fera des bulles si les raccords ne sont pas tout à fait étanches. Serrez les raccords ou faites les réparations nécessaires.
4. Si la fuite de gaz n'est pas réparable, fermez le gaz à la source, débranchez le tuyau et contactez sans tarder votre concessionnaire ou le magasin qui vous a fourni le barbecue.

RACCORDS DE GAZ

Utilisez un régulateur de pression et un tuyau conformes aux normes en vigueur dans votre région.

SÉCURITÉ DE LA BONBONNE DE GAZ

• N'entreposez jamais la bonbonne de gaz à l'intérieur.
• Maintenez la bonbonne de gaz à la verticale.
• Fermez le robinet de la bonbonne lorsque le barbecue n'est pas utilisé.
• N'exposez pas la bonbonne de gaz à une chaleur excessive.
• Remplacer la bouteille de gaz loin de toute source d'inflammation.

BUTANE OU PROPANE?

Il existe deux types différents de gaz qui peuvent être utilisés pour alimenter votre barbecue. Il faut impérativement utiliser le détendeur correspondant au type de gaz que vous achetez.

Nous recommandons les bonbonnes des tailles suivantes: Butane : > 7 kg. Propane : > 6 kg.

ENTRETIEN

RETOUR DE FLAMME

- Coupez le gaz à sa source et mettez les commandes des brûleurs sur 'OFF'. Attendez que le barbecue refroidisse, puis nettoyez les rampes à gaz et les orifices de combustion.

NETTOYAGE DES PLAQUES À GRILLER

- Laissez refroidir avant de laver dans de l'eau savonneuse chaude. Utilisez une lavette, une brosse à légumes ou de la paille de fer.

NETTOYAGE DE LA LÈCHEFRITE

- Laissez le contenu se refroidir avant de vider et de laver la lèchefrite avec du détergent liquide.

NETTOYAGE ANNUEL DU BARBECUE

Votre barbecue sera toujours prêt à l'emploi si vous brûlez les résidus de graisse sur la plaque à griller après chaque utilisation. Une fois par an, nettoyez l'ensemble du barbecue à fond.

INTÉRIEUR :

• Mettez les commandes des brûleurs en position 'OFF' et débranchez l'alimentation en gaz.
• Détachez l'ensemble tuyau/détendeur du barbecue
• Enlevez et nettoyez les plats de cuisson, pare-flamme et brûleurs.
• Recouvrez les orifices des valves à gaz de papier-aluminium.
• Brossez l'intérieur et la partie inférieure du corps du barbecue à l'aide d'une brosse métallique dure. Lavez avec de l'eau chaude, légèrement savonneuse. Rincez à fond et laissez sécher.
• Enlever le papier-aluminium et vérifiez qu'il n'a pas d'obstruction.
• Vérifiez l'électrode de la bougie et, au besoin, ajustez-la.
• Remettez en place les brûleurs et ajustez la boîte collectrice d'électrodes d'allumage.
• Remettez en place les autres éléments.
• Rebranchez le gaz et faites un essai.
• Pour maintenir votre barbecue en bon état de fonctionnement et assurer sa longévité, il convient d'en prendre soin et de l'entretenir convenablement.

LES ARAIGNÉES ET LES INSECTES TISSENT PARFOIS LEURS TOILES OU FONT LEURS NIDS DANS LES RAMPES À GAZ. CES OBSTRUCTIONS DE LA CIRCULATION DU GAZ SONT UNE CAUSE POSSIBLE D'INCENDIE.

CETTE CONDITION, DÉNOMMÉE 'RETOUR DE FLAMME', EST SUSCEPTIBLE D'ENDOMMAGER SÉVÈREMENT LE BARBECUE ET DE CRÉER UN MILIEU D'UTILISATION DANGEREUX.

IL EST CONSEILLÉ D'INSPECTER ET DE NETTOYER RÉGULIÈREMENT LES RAMPES À GAZ.

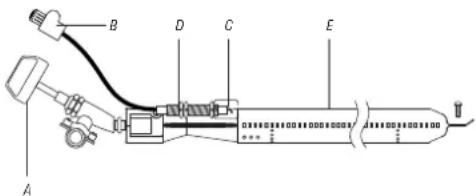

FONCTIONNEMENT DES BRÛLEURS ET INSPECTION DU SYSTEME D'ALLUMAGE

A B D C E

• Les boutons de commande (A) des brûleurs en position 'OFF', ouvrez le robinet de gaz.
• Lors de l'assemblage initial, les conduites de gaz et les brûleurs (E) sont pleins d'air. Les conduites doivent se remplir de gaz. Plusieurs essais seront peut-être nécessaires avant que le gaz ne s'allume.
• Appuyez sur le bouton d'allumage (B) et vérifiez qu'il y a formation d'étincelles au niveau des collecteurs de gaz (C) en acier inoxydable.
• S'il n'y a pas formation d'étincelles, vérifiez que le câble d'allumage est convenablement raccordé à la bougie d'allumage (en-dessous de l'avant du barbecue).
• La formation d'étincelles établie ou rétablie, mettez les commandes (A) sur 'HI' en appuyant en même temps sur le bouton d'allumage (B). REMARQUE: Lors de chaque vérification, assurez-vous que les autres commandes de brûleur sont en position 'OFF'.
• Si les brûleurs ne s'allument pas, fermez le gaz à la source et vérifiez qu'il n'y a pas d'obstructions.

PREMIER EMPLOI/EMPLOI APRÈS UNE LONGUE PÉRIODE DE NON-UTILISATION

Avant le premier emploi et au début de chaque saison de barbecue:

• Lisez attentivement les instructions concernant la sécurité, l'allumage et l'utilisation du barbecue.
• Vérifiez que les orifices des valves à gaz, les rampes à gaz et les orifices de combustion des brûleurs ne sont pas bouchés.
• Vérifiez que la rampe à gaz est correctement positionnée au-dessus de l'orifice de la valve.
  • Vérifiez que la bonbonne est pleine.
• Au moyen d'une solution d'eau savonneuse, vérifiez qu'il n'y a pas de fuite de gaz.
• Mettez les boutons de commande des brûleurs sur 'OFF' et ouvrez le robinet de gaz.

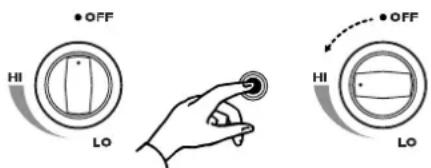

MODE D'EMPLOI DU BRÛLEUR PRINCIPAL

REMARQUE: Vérifiez soigneusement l'étanchéité de tous les raccords avec de l'eau savonneuse avant d'allumer le barbecue.

• Le couvercle doit être ouvert avant d'allumer.
• Mettez les commandes de brûleur sur 'OFF' et ouvrez la valve à gaz.
• Appuyez sur la commande du brûleur voulu et tournez-la pour la mettre sur 'HI'; appuyez en même temps sur le bouton d'allumage électronique.

REMARQUE: Si le brûleur ne s'allume pas, éteignez en mettant la commande sur 'OFF'; attendez 5 minutes avant de d'essayer de nouveau.

• Répétez la procédure d'allumage pour les autres brûleurs.
• Si vous ne parvenez pas à allumer le barbecue. Consultez : Si le barbecue ne fonctionne comme il faut.

MODE D'EMPLOI DU BRÛLEUR LATÉRAL

• Le couvercle doit être ouvert avant d'allumer.
• Appuyez sur la commande du brûleur et tournez-la jusqu'à ce que vous entendiez un déclic. Ce déclic déclenchera une étincelle qui allumera le brûleur.
• S'il ne se produit pas d'étincelle, utilisez une allumette pour allumer le brûleur.
• Utilisez un wok ou une poêle d'un diamètre maximal de 300 mm. Des casseroles plus larges risquent de causer une décoloration du fini de surface.

MÉTHODE DE 'RODAGE'

Avant de vous servir de votre barbecue pour la première fois, brûlez les huiles résiduelles et lesmatières étrangères présentes sur votre gril/plaque/plat.

• Avec le couvercle / la hotte complètement ouvert(e), faites fonctionner les brûleurs sur 'HI' pendant environ 10 à 15 minutes.
• Essayez avec un chiffon gras pour enlever les résidus. Laissez refroidir, puis lavez à l'eau savonneuse avec une brosse de ménage. Essuyez avec un torchon.

CUISSON AVEC LA HOTTE BAISSÉE

IMPORTANT: Ne mettez jamais tous les brûleurs sur 'HI' lorsque vous cuisinez avec la hotte baissée.

• Utilisez les brûleurs seulement de la manière indiquée dans l'illustration lors que vous cuisinez avec la hotte baissée.

- Placez le pare-flamme et la plaque à griller ou la casserole au-dessus des brûleurs centraux.

- Placez la lèchefrite sur le pare-flamme pour recueillir les jus de viande qui serviront à faire la sauce.

- Fermez la hotte et mettez les brûleurs sur 'LO'.

• Vérifiez régulièrement la cuisson.

SI LE BARBECUE NE FONCTIONNE PAS COMME IL FAUT

• Ne fumez pas!
• Couper le gaz à la source, mettez les commandes des brûleurs sur 'OFF'
  pas• Attendez cinq minutes avant d'essayer de nouveau.
• Vérifiez l'alimentation en gaz et les raccords.
• Répétez la procédure d'allumage et, si le barbecue ne fonctionne toujours pas comme il faut, COUPEZ LE GAZ À LA SOURCE, METTEZ LES COMMANDES DES BRÛLEURS SUR 'OFF', attendez que le barbecue refroidisse et procédez aux vérifications suivantes :

a) Mauvais alignement d'une (ou de plusieurs) rampe(s) à gaz et au-dessus d'un (ou de plusieurs) orifices(s).
ACTION CORRECTIVE: Repositionnez la rampe à gaz pour l'asseoir correctement au-dessus de l'orifice.

b) Obstruction de la conduite de gaz ACTION CORRECTIVE: Enlevez le tuyau du barbecue. Ouvrez le robinet de gaz pendant une seconde pour dégager toute obstruction de la conduite. Coupez le gaz à la source et raccordez le tuyau au barbecue.

c) Orifice bouché

ACTION CORRECTIVE: Enlevez les articles lâches à l'intérieur du corps du barbecue. Enlevez les brûleurs en retirant la goupille fendue en-dessous du « pied » du brûleur à l'aide d'un tournevis ou d'une pince à becs fins. Soulevez chaque brûleur pour le dégager de l'orifice de la valve à gaz et enlevez toute obstruction au moyen d'un fil de faible diamètre. Réinstallez les brûleurs au-dessus des orifices et positionnez chaque « pied » de brûleur dans l'étrier prévu dans la partie inférieure du corps du barbecue. Remettez les goupilles fendues. Remettez en place les éléments de cuisson.

d) Mauvais alignement de l'allumeur sur le brûleur ACTION CORRECTIVE: La pointe de l'électrode doit être tournée vers le boîtier du collecteur. L'écartement entre l'électrode de la bougie et la pointe du boîtier du collecteur doit être compris entre 3 et 5 mm. Ajustez au besoin en pliant l'électrode avec précaution.

S'il est nécessaire de réallumer pendant que le barbecue est encore chaud, il faut attendre au moins cinq minutes avant de procéder à l'allumage. (Ceci permet au gaz accumulé de se dissiper).

Si, malgré toutes les vérifications et actions correctives, le barbecue ne fonctionne toujours pas comme il faut, contactez le magasin qui vous a vendu le barbecue ou le réparateur d'appareils à gaz.

GEFAHRENHINWEISE

CH FR NOTE: Ces renseignements sont donnés à titre indicatif. Il est possible que les articles inclus dans les spécifications de votre barbecue différent selon la région ou les caractéristiques stipulées par le concessionnaire. Toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.
