Marque	KOENIG
Modèle	Primus Pro B08132
Type de produit	Barbecue à gaz
Source d'énergie	Propane (bouteille de gaz)
Nombre de brûleurs	1 brûleur principal
Surface de cuisson	Grille en acier chromé (réf. SP124A-3)
Allumage	Piézo électrique intégré (réf. 10342-21)
Matériaux	Foyer en fonte, couvercle en fonte, châssis en acier
Dimensions (approx.)	110 cm (L) x 60 cm (l) x 100 cm (H)
Poids (approx.)	25 kg
Accessoires inclus	Grille de cuisson, grille rétractable, Flav-R-Wave, tablette latérale, tablette inférieure, roues, collecteur de graisse
Régulateur et flexible	Pour propane, inclus (réf. 10111-24CH2)
Récupérateur de graisse	Cannette pour graisse avec support (réf. S15112 et S15111)
Montage	Nécessite assemblage, notice incluse
Entretien	Nettoyage régulier de la grille et du brûleur, vidange du bac à graisse
Pièces détachées	De nombreuses pièces disponibles (voir liste, réf. commençant par SP)
Service après-vente	DKB Household Switzerland AG, [e-mail]
Garantie	Non spécifiée, se référer au revendeur
Usage	Extérieur uniquement, sur surface stable et non inflammable
Sécurité	Ne pas utiliser en intérieur, vérifier l'étanchéité des raccords gaz, éloigner des matériaux combustibles

FOIRE AUX QUESTIONS - Primus Pro B08132 KOENIG

Comment assembler le barbecue Primus Pro B08132 ?

Suivez la notice de montage fournie avec les étapes numérotées. Utilisez les vis et écrous listés (réf. SP25-16, Y-11560, etc.). Serrez fermement mais sans excès.

Quel type de gaz utiliser ?

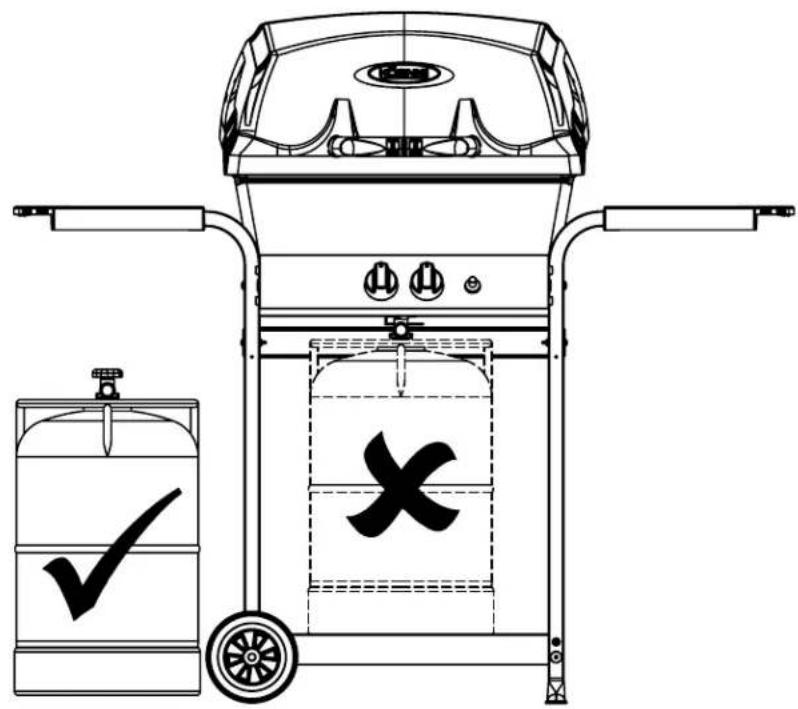

Utilisez du propane en bouteille, avec le flexible et régulateur fournis (réf. 10111-24CH2). Ne jamais utiliser de gaz butane en extérieur par temps froid.

Comment allumer le barbecue ?

Ouvrez le robinet de la bouteille, tournez le bouton de contrôle sur la position d'allumage, puis appuyez sur l'allumeur piézo (réf. 10342-21). Si nécessaire, utilisez une allumette de sécurité.

Pourquoi la flamme est-elle inégale ou faible ?

Vérifiez que le brûleur n'est pas obstrué par des résidus alimentaires ou de la graisse. Nettoyez-le avec une brosse métallique. Assurez-vous également que la bouteille de gaz n'est pas vide et que le flexible n'est pas plié.

Comment nettoyer la grille de cuisson ?

Après utilisation, laissez refroidir, puis frottez la grille avec une brosse métallique. Pour un nettoyage en profondeur, utilisez de l'eau chaude savonneuse et rincez abondamment. Séchez complètement avant de ranger.

Où trouver des pièces de rechange ?

Les pièces détachées sont référencées dans la notice (ex: SP124A-3 pour la grille). Contactez le service après-vente DKB Household Switzerland AG à [e-mail] ou cherchez en ligne avec les références.

Puis-je utiliser un autre type de gaz que le propane ?

Ce modèle est configuré pour le propane uniquement (régulateur propane). Ne pas utiliser de gaz naturel sans modification par un professionnel agréé.

Comment ranger le barbecue en hiver ?

Débranchez la bouteille de gaz, nettoyez soigneusement toutes les surfaces, et rangez-le dans un endroit sec à l'abri des intempéries. Couvrez-le avec une housse de protection.

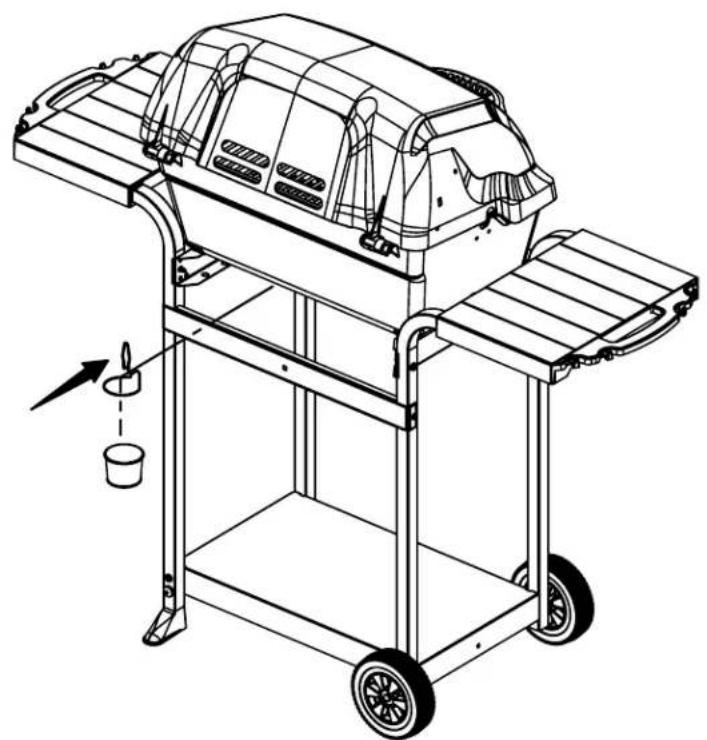

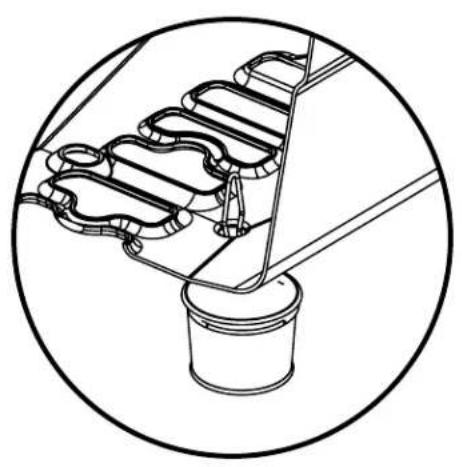

Le collecteur de graisse déborde souvent, que faire ?

Vérifiez que la cannette (réf. S15112) est correctement installée dans son support (réf. S15111). Nettoyez-la après chaque utilisation pour éviter les débordements. Si le problème persiste, vérifiez que le Flav-R-Wave (réf. SM5072-9) n'est pas obstrué.

Y a-t-il une garantie sur ce barbecue ?

La notice ne précise pas la durée de garantie. Contactez votre revendeur ou le service après-vente DKB Household Switzerland AG pour plus d'informations.

MODE D'EMPLOI Primus Pro B08132 KOENIG

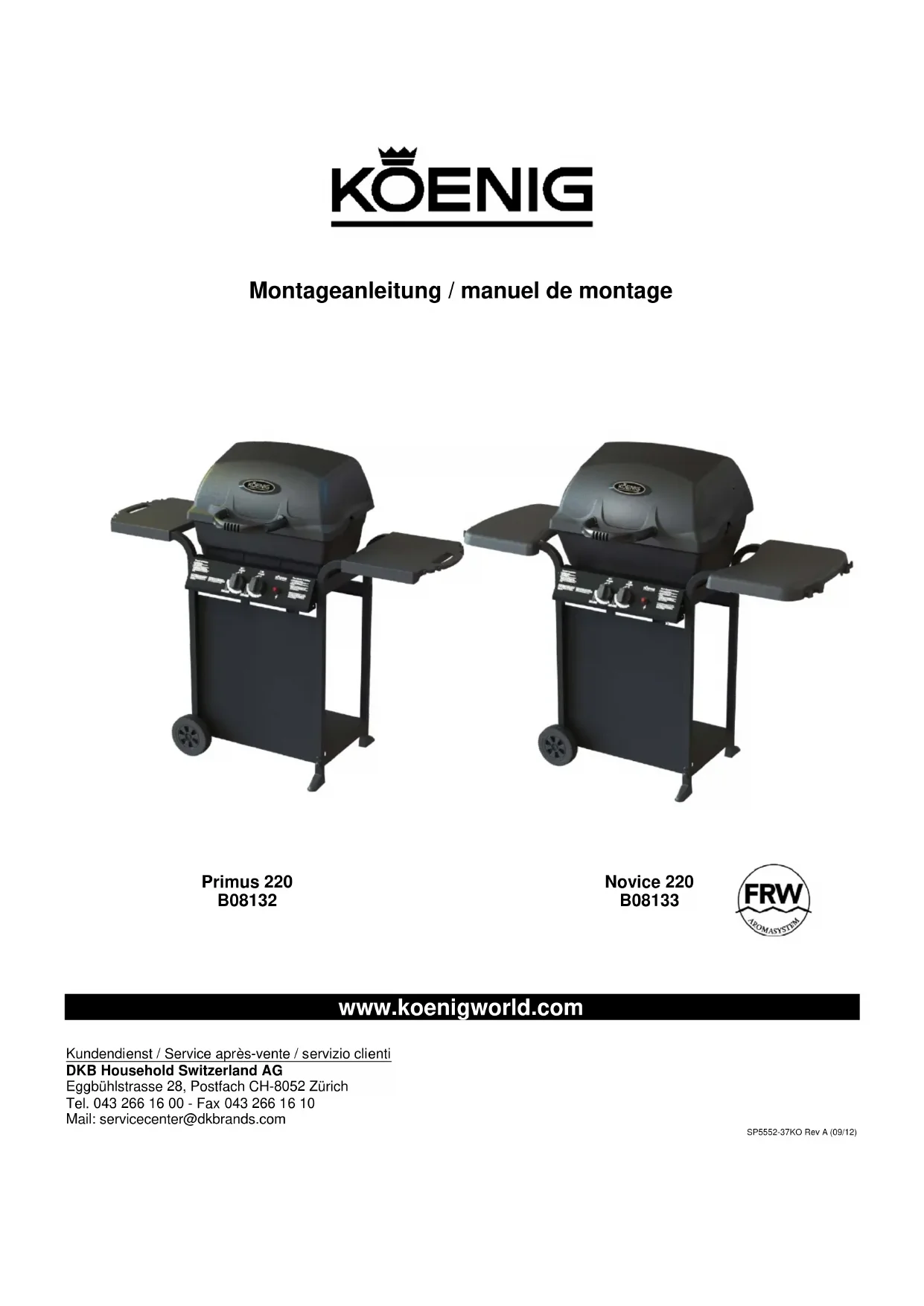

KOENIG

Montageanleitung / manuel de montage

Primus 220 B08132

Novice 220 B08133

www.koenigworld.com

Kundendienst / Service après-vente / servizio clienti

DKB Household Switzerland AG

Eggbuhlstrasse 28, Postfach CH-8052 Zurich

Tel. [phone] - Fax [phone]

Mail: [e-mail]

SP5552-37KO Rev A (09/12)

1

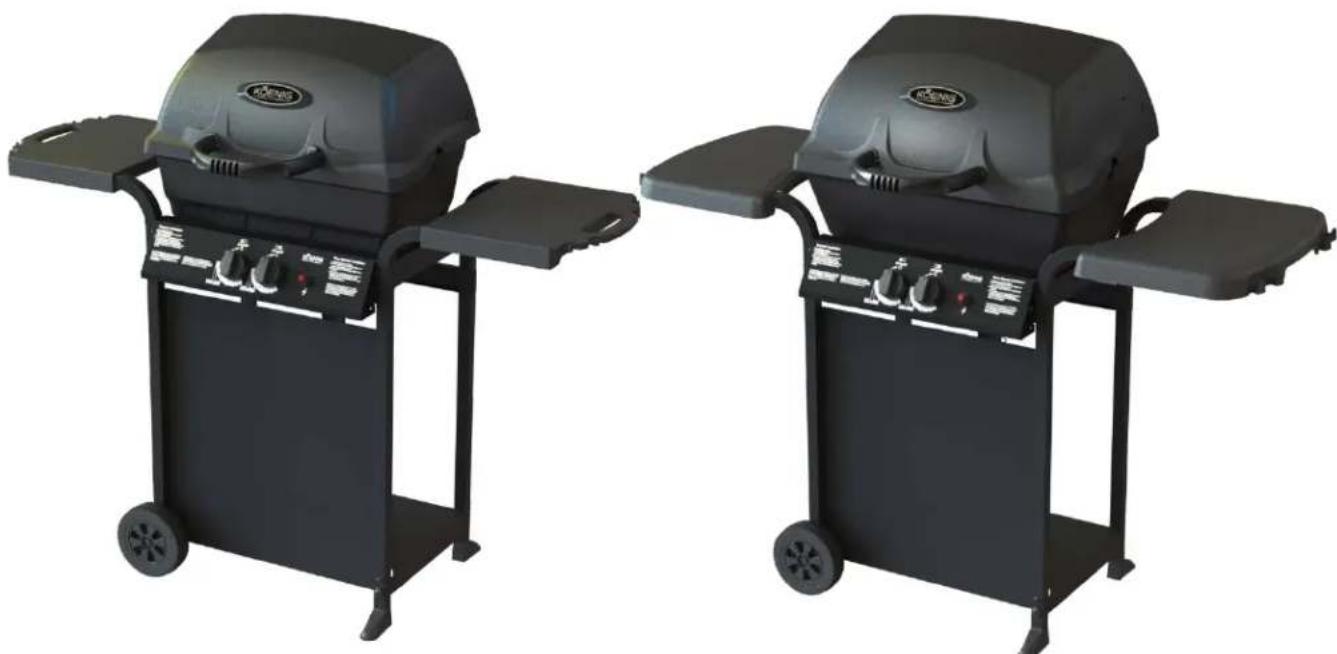

B08132

B08133

2
(4)

3

(2)

(2)

○○

4

(4)

5

(2)

(2)

6

(2)

7

8

9

(2)

(2)

10

(1)

11

12

13

(2)

B08133

14

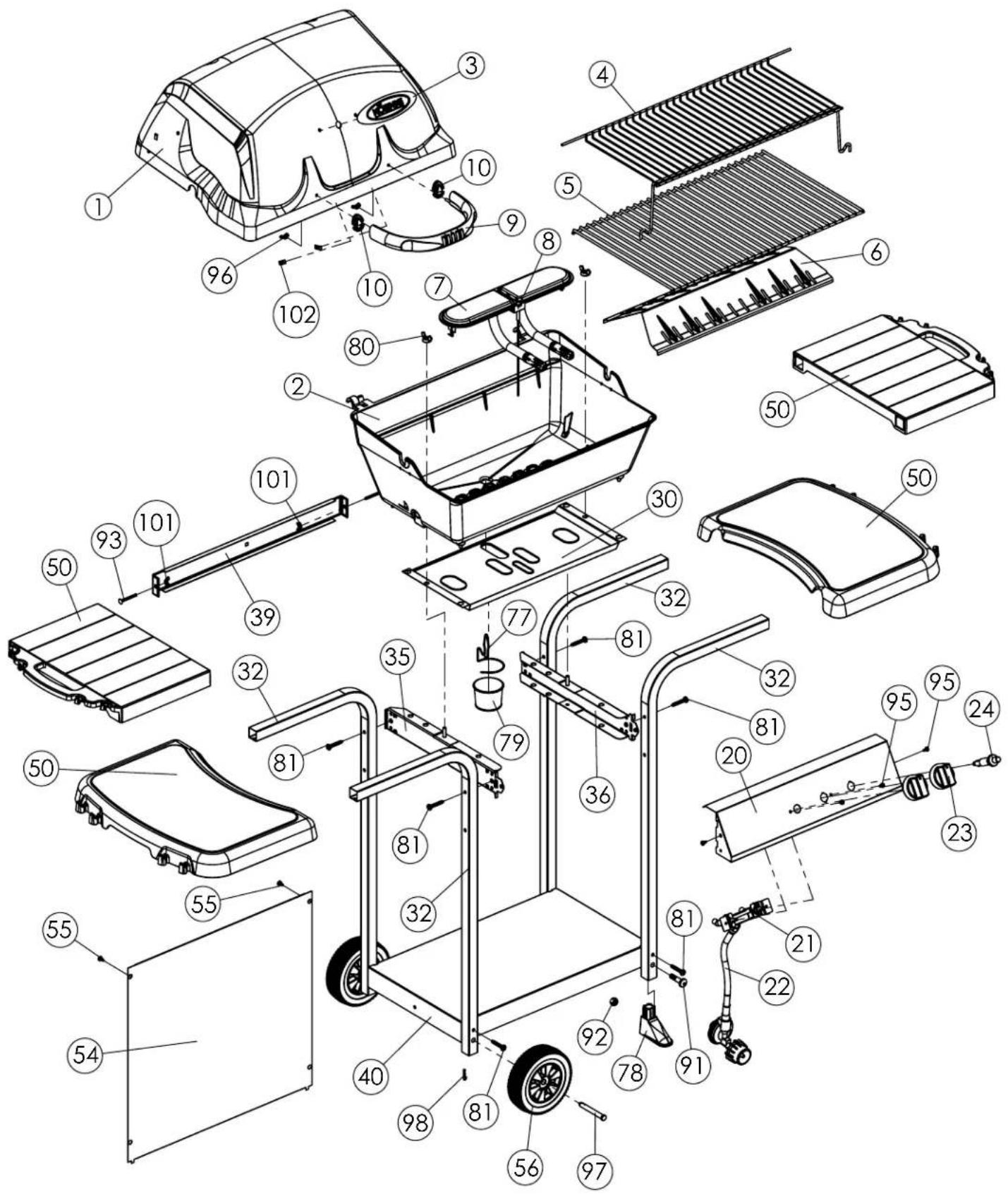

ITEM # PART #		DESCRIPTION DESCRIPTION		BESCHREIBUNG	B08132 B08133

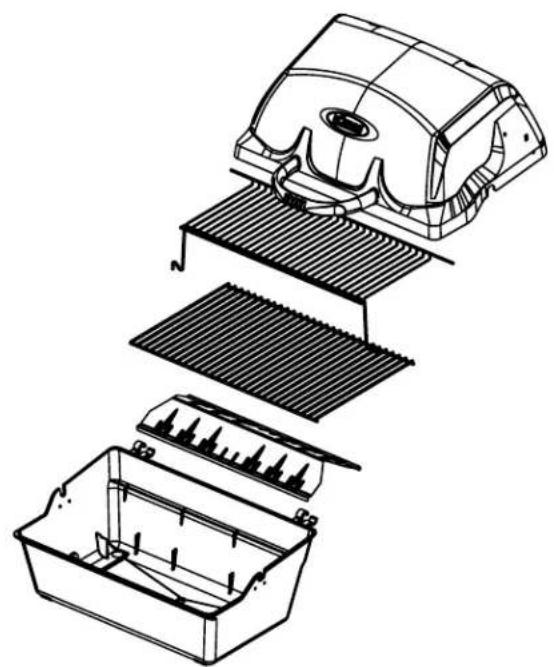

1	SM5010-1B	CASTING TOP	COUVERCLE DU GRILL	DECKEL	1 -
	SM51A-1B - 1
2	SM43-2B	CASTING BOTTOM	FOND DU FOYER	GRILLKAMMER	1 -
	SM44-2B - 1
3	10081-K607	NAMEPLATE	PLAQUE D'IDENTIFICATION	NAMESSCHILD	1 1
4	SP5021-3	GRID RETRACTABLE	GRILLE RETRACTABLE	WARMHALTEROST	1 -
	SP5022-3
5	SP124A-3	GRID	GRILLE	GRILLROST	1 -
	SP43A-3
6	SM5072-9	FLAV-R-WAVE	FLAV-R-WAVE	FRW AROMAROST	1 1
7	SM191A-12	BURNER ASM	ENSEMBLE DE BRULEUR	HAUPTBRENNER	1 -
	SM190A-12
8	SP5016-20	ELECTRODE	ELECTRODE	HAUPTELEKTRODE	1 1
9	SP5038-19A	HANDLE	POIGNEE	DECKELGRIFF	1 1
10	SP5001-40	CASTING STANDOFF	SUPPORT DE GUIDON	GIEßen PATTSIATION	2 2
20	SM5394-42BKO	CONTROL COVER	PANNEAU DE CONTROLE	KONSOLE	1 1
21	SP5124-4E3	VALVE ASM LP	SOUPAPE	VENTIL-AUFBAU	1 -
	SP5130-4E3
22	10111-24CH2	HOSE & REGULATOR (PROPANE)	TUYAU ET REGULATER (PROPANE)	SCHLAUCH/REGLER (PROPANE)	1 1
23	SP11-7	CONTROL KNOB	BOUTON DE CONTROL	DREHSCHALTER	2 2
24	10342-21	IGNITOR	ALLUMEUR		1 1
30	SM5069-9	HEAT SHEILD	PROTECTION LA CHALEUR		1 1
32	SM5038-8B	BENT LEG	JAMBE COUDÉE	STANDBEIN	4 4
35	SM5397A-42B	SUPPORT CASTING LEFT	SUPPORT DU FOYER GAUCHE	HALTERUNG FÜR GRILLKAMMER - LI	1 1
36	SM5398A-42B	SUPPORT CASTING RIGHT	SUPPORT DU FOYER DROIT	HALTERUNG FÜR GRILLKAMMER - RE	1 1
39	SM5004A-6B	BRACE - UPPER REAR	SUPPORT ARRIERE	HINTERE RAHMENSTÜTZE	1 1
40	10711-E351R	SHELF - LOWER	TABLETTE INFÉRIEURE	BODENSCHALE	1 1

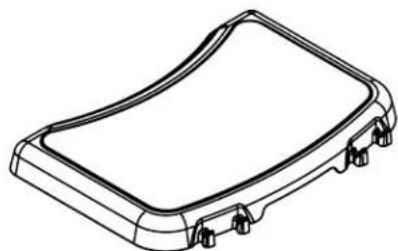

50	10711-T451B	SHELF - SIDE	PLANCHETTE LATERALE	SEITL. ARBEITSTISCH	2 -
	30260130
54	10956-E601	FRONT PANEL	PANNEAU AVANT		1 1
55	SP5018-18	SCREW - #10	VIS - #10	SCHRAUBE - #10	2 2
56	SP5004-22SC	WHEEL	ROUE	RAD	2 2
77	S15111	GREASE CUP HOLDER	PORTE CONTENANT A GRAISSE	HALTERUNG FÜR AUFFANGBECHER	1 1
78	11494-148	CAP	EMBOUT DE JAMBE	STOPFEN FÜR STANDBEIN	2 2
79	S15112	GREASE CAN	CANNETTE POUR GRAISSE	AUFFANGGEFAESS	1 1
80	SP25-16	WING NUT - 1/4-20	ECROU PAPILLON - 1/4-20	FLÜGELMUTTER - 1/4-20	2 2
81	Y-11560	SCREW 1/4-20 x 1 1/2	VIS 1/4-20 x 1 1/2	SCHRAUBE - #10	8 8
91	Y-11968	BOLT 3/8-16 x 1 3/4	BOULON 3/8-16 x 1 3/4	SCHRAUBE - #10	2 2
92	Y-12285	NUT 3/8	ECROU 3/8	FLÜGELMUTTER - 10-24	2 2
93	SP36-18	BOLT 10-24 x 1 3/4	BOULON 10-24 x 1 3/4	SCHRAUBE - #10	2 2
95	Y-29304	BOLT 10-24 x 3/8	BOULON 10-24 x 3/8	SCHRAUBE - #10	2 2
96	SP5000-16	WING NUT 10-24	ECROU PAPILLON 10-24	FLÜGELMUTTER - 10-24	2 2
97	10240-13	WHEEL PIN	CHEVILLE DE ROUE	RAD SPLINT	2 2
98	S21233	COTTER PIN	GOUPILE	SPLINT	2 2
99	SP5007-15	COTTER PIN	GOUPILLE	SPLINT	1 -
	SP5004-15 -
101	SP23-16	NUT 10-24	ECROU 10-24	FLÜGELMUTTER - 10-24	2 2
102	Y-11214	TINNERMAN CLIP	TINNERMAN CLIP	TINNERMAN CLIP	2 2
