Caractéristiques techniques	Cadre en carbone HMX, géométrie aérodynamique, poids léger
Transmission	Shimano Dura-Ace Di2, 11 vitesses
Freins	Freins à disque hydrauliques
Roues	SCOTT Aero, 700C, tubeless ready
Utilisation	Vélo de triathlon et de contre-la-montre
Maintenance	Vérification régulière de la pression des pneus, nettoyage du cadre, lubrification de la chaîne
Sécurité	Éclairage avant et arrière recommandé, port du casque obligatoire
Informations générales	Garantie de 2 ans, disponibilité de pièces de rechange

FOIRE AUX QUESTIONS - Plasma 3 SCOTT

Comment ajuster la hauteur de la selle sur le SCOTT Plasma 3 ?

Pour ajuster la hauteur de la selle, dévissez la tige de selle avec la clé Allen fournie, positionnez la selle à la hauteur souhaitée, puis revissez la tige de selle en veillant à bien la serrer.

Quel type de pneus dois-je utiliser avec le SCOTT Plasma 3 ?

Le SCOTT Plasma 3 est conçu pour des pneus de 23 à 25 mm de largeur. Assurez-vous de vérifier la pression recommandée sur le flanc du pneu.

Comment régler le dérailleur avant sur le SCOTT Plasma 3 ?

Pour régler le dérailleur avant, utilisez un tournevis pour ajuster les vis de butée et la tension du câble. Assurez-vous que le dérailleur est aligné avec les plateaux et que la chaîne passe en douceur.

Que faire si le frein ne fonctionne pas correctement ?

Vérifiez d'abord le niveau de l'huile pour les freins hydrauliques ou la tension des câbles pour les freins à câble. Si le problème persiste, il peut être nécessaire de purger les freins ou de remplacer les plaquettes.

Comment nettoyer le cadre en carbone du SCOTT Plasma 3 ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer le cadre. Évitez les nettoyants abrasifs qui pourraient endommager la finition.

Quelle est la garantie du SCOTT Plasma 3 ?

Le SCOTT Plasma 3 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez consulter votre revendeur pour plus de détails.

Comment transporter le SCOTT Plasma 3 en toute sécurité ?

Utilisez un porte-vélos adapté au cadre en carbone et assurez-vous que le vélo est bien fixé. Il est recommandé de retirer les roues pour un transport plus sécurisé.

Quel est le poids maximum supporté par le SCOTT Plasma 3 ?

Le poids maximum recommandé pour le SCOTT Plasma 3 est de 120 kg, y compris le poids du cycliste et de l'équipement.

Où puis-je trouver des pièces de rechange pour le SCOTT Plasma 3 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur SCOTT local ou sur le site officiel de SCOTT dans la section des accessoires.

MODE D'EMPLOI Plasma 3 SCOTT

Plasma3 a été initiaè en 2009 comme projet en collaboration avec les équipes HTC Columbia et Commerzbank Marathon Team. Il est désormais disponible au grand public.

Ce vélo/cadré correspond parfaitement aux normes UCI pour les vélos utilisés lors de compétences officielles type contre-la-montre et triathlon.

PLASMA 3

Le cadre PlasmaTT est uniquement compatible avec le système de changement de vitesses Di2.

Important:

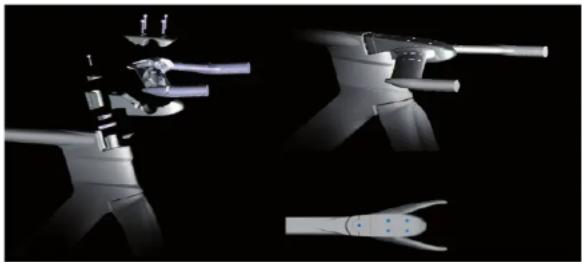

Le cadre Plasma TT peut uniquement etre assemblé avec le cintre et potentie qui sont inclus lors la livraison du cadre. Un autre cintre et/ou potentie ne pourront pas garantir un montage correct et une sécurité optimale.

PLASMA 3

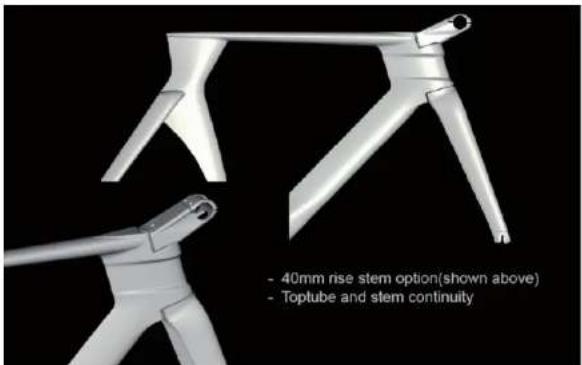

Le cadre Plasma Premium est livre avec une potentie a 40^ sans cintre.

Achtung! Der Plasma TT Vorbau mit 0^ kann nicht verbaut werden. La potence Plasma TT avec 0^ ne peut etre utilise sur ce cadre ayant la dénomination TT

La potence Plasma Premium est disponible en 75mm et 90mm.

PLASMA 3

SEATPOST / SATTELSTÜTZE / TIGE DE SELLE

La tige de selle Plasma 3 doit être coupée par le bas. Attention, une fois coupé, la tige de solle doit reposer sur les bloqueurs à l'intérieur du cadre pour éviter tout glissements.

You will find attached to each frameset and bike a seatpost cutting tool: Mit jedem Rad oder Rahmenset wird eine Sattelrohrschneidefuhrung ausgeliefert. Avec chaque vello et cadre, il est inclus un outil de coupe pour le tube de selle.

PLASMA 3 PLASMA 3

La tige de selle du SCOTT Plasma 3/TT doit etre coupé a laonne hauteur.

L'ouil spécifique est livre avec chaque cadre et permet de couper le tube de selle sans dommages.

Veuillez suiviRE cs instructions:

Attention: veuliez note que si vous changez de modèle de selle ou de pédale, vous risquez de modifier sensiblement la longueur du tube de selle nécessaire?

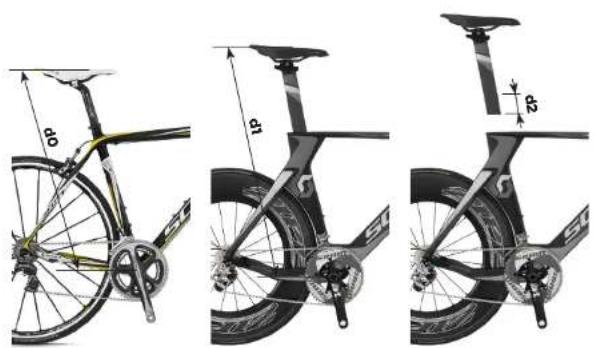

Mesures avec précision la distance (cl0) entre le milieu de l'axe de la pédale et la face supérieure de la selle que vous utilisez déjà sur votre ancinié vello, réglee exactement sur leur position assic.

Montaz les pédales et la salle sur l'Plasma. Fixer la salle avec les vis M5 (à l'aide d'une clé Allen de 4 mm), en appliquant un couple de serage de 5 Nm. Pour couper le tige de selle, positionné laquelle le plus bas possible et mesurez la distance (d) entre le milieu de l'axe de la pédale et la face supérieure de la selle. Retirrez la tige de selle et mesurez la distance (d2) depuis le haut du tube: d2 = d1 - d0

Markieren Sie die Distanz (d2), die Sie abschreiben mächtten, mit einem Lackstift. Faites un reprepre au marquee sur le tige de selle pour indiquer la longueur (d2) à laquelle vous souhaitez le couper.

PLASMA 3PLASMA 3

Glissrez l'ouil de cloque Plasma sur la tige de selle jusqu'à ce que le repère appararaissée dans la rainure qui vous guidera pendant que vous scierze.

Fixez les clieux vis de 5 mm à l'aide de la clé Allen de 4 mm, en appliquant un couple de serraque de 6 Nm.

Munissez-vous d'une scie à métaux. Utilisé exclusively une larme dentée 10D/24T, afin de ne pas endommager le tube en carbone.

Coupé la tige de seille, enlevéz l'outil de couce et érnoussez les bords du tube à l'aisde papier de verre.

Remontez la tige de selle dans sa position la plus basse et fixez la selle en visant le vis, avec un couple de serrage de 5Nm/44in-lbs.

Si la tige de selle a eté trop raccourci ou si un autre utilisevoir peut adter la longueur du tube, veuilliez utiliser leje d'adaptateur.

PLASMA 3

PLASMA 3

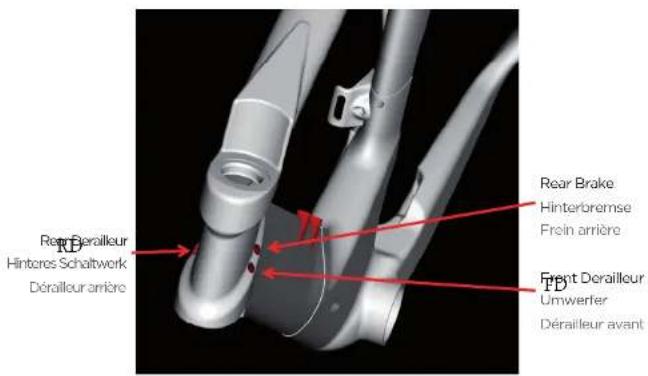

REAR BRAKE/HINTERRADBREMSE/FREIN AR.CABLE ROUTING/KABELFUHRUNG/GUIDECABLE

Veuiliez monter uniquement les freins Shimano BR-7800. c'est les seuls qui proposent assez d'espace entre le bras clefin et la martvirelle.

PLASMA 3 TT VERSION

Comme mentioné, sur le Plasma 3 TT, vous pouvez uniquement monter des composants Shimano DI2. Pour cela, vous avrez besoin de :

Pour monter les cables, veillez suivre la procEDURE ci-dessous.

Monter le roulement inférieur sur le pivot

de fourche

PLASMA 3

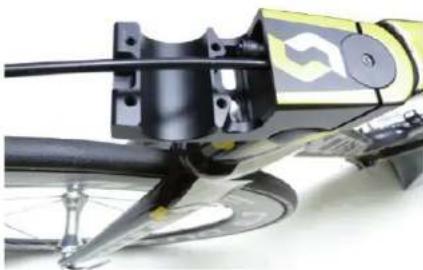

1. Assemble the stem main body with its rear cap on the stovero tube Den Vorbau am Rahmen bosfestigen Fixer la potentie avec le blocage arriere sur le pivot de fouche.

PLASMA 3

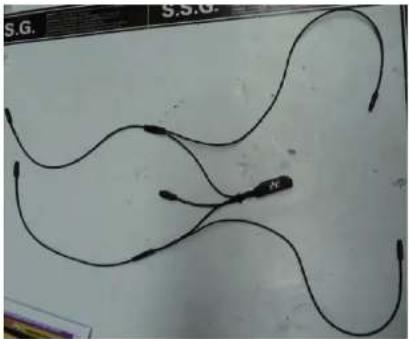

1. Use the cables for the Di2 bar fit as shown below: Die Kabel fur den Den Lener gemass. Abbildung verwenden. Utiliser les cables Di2 pour le cintre selon image

1. Assemble the Di2 cables on the bar. Die Di2 Kabel am Lenker montieren Monter les cables Di2 sur le cintre

PLASMA 3

1. Assemble the bar on the stem Leniker am Vorbau montieren Monter le cintre sur la potentie

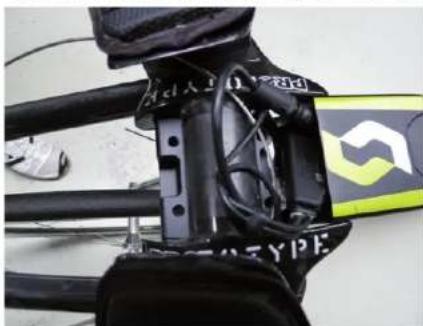

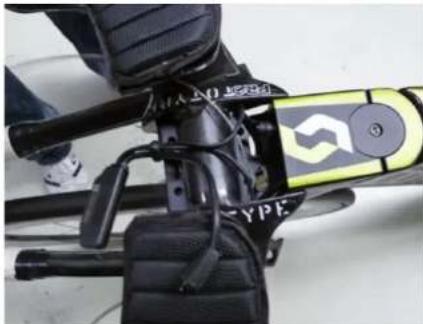

1. Connect the Di2 wire plugs and finalize the assembly of front and rear brake cables. Die Di2 Kabel verbinden und Montage der Bremskabel fertigstellen. Connectez les cables et terminer le montage des cables de freins.

PLASMA 3 NOTES / NOTIZEN / NOTES

PLASMA 3 PREMIUM
