Alidea FD58 - Chauffage EQUATION - Notice d'utilisation et mode d'emploi gratuit

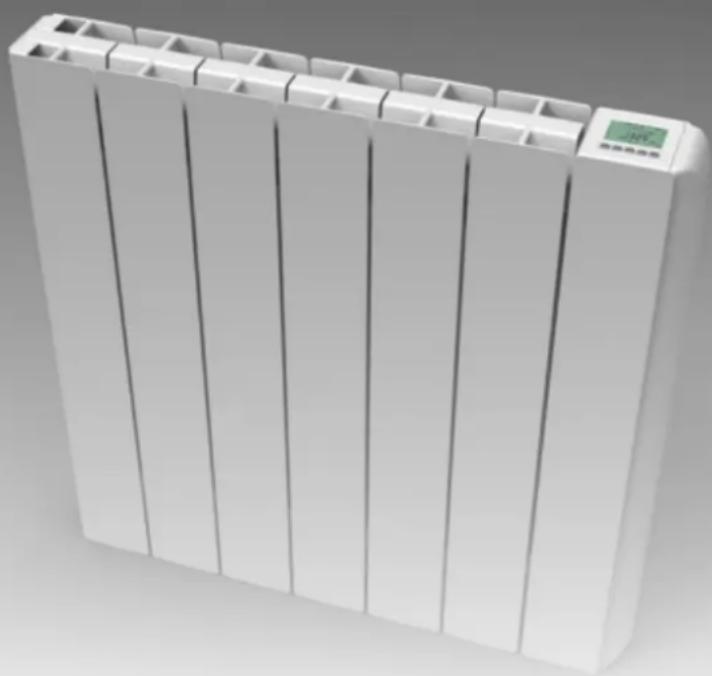

Type de produit	Radiateur aluminium à inertie fluide avec thermostat digital programmable
Marque	Equation
Modèle	Alidea FD58 (FD5810, FD5815, FD5818)
Puissance disponible	1000 W (6 éléments), 1500 W (10 éléments), 1800 W (12 éléments)
Dimensions (L x H x P)	FD5810 : 597 x 574 x 80 mm ; FD5815 : 914 x 574 x 80 mm ; FD5818 : 1073 x 574 x 80 mm
Poids net	FD5810 : 12 kg ; FD5815 : 18,8 kg ; FD5818 : 21 kg
Alimentation électrique	230 V ~ ±10%, 50 Hz, classe II, IP24
Plage de température	5 °C à 37 °C par pas de 0,5 °C

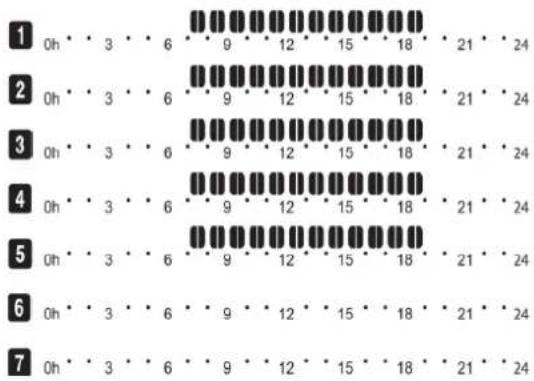

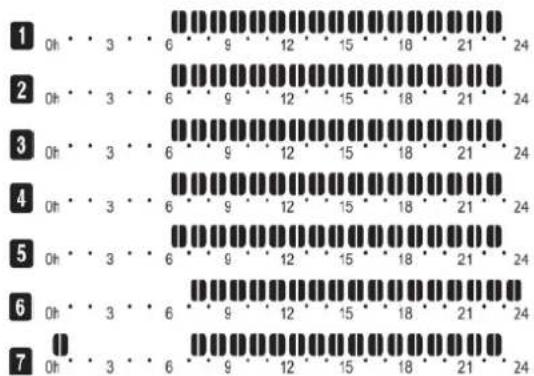

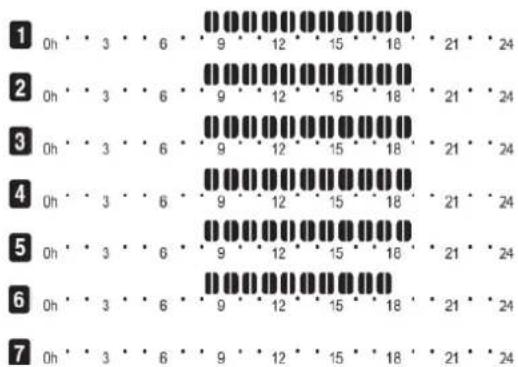

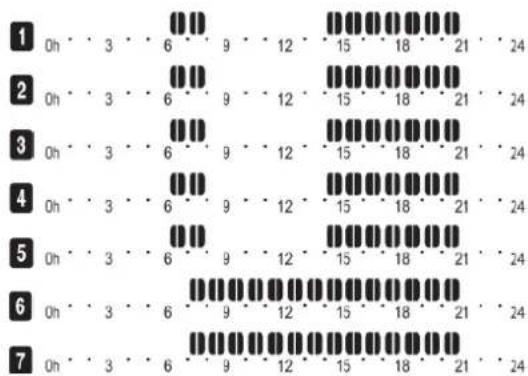

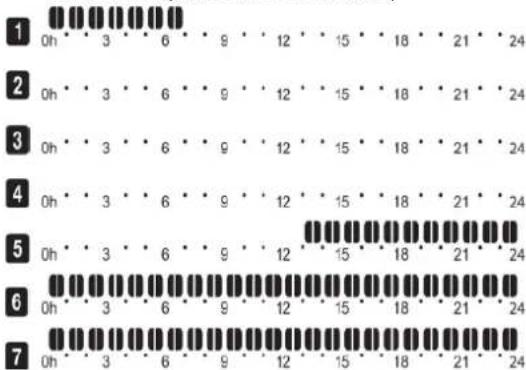

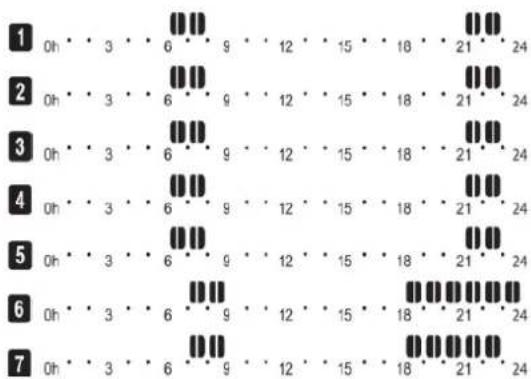

Programmation	9 programmes préétablis (P1-P9) et 4 programmes utilisateurs (U1-U4) avec pas de 30 minutes

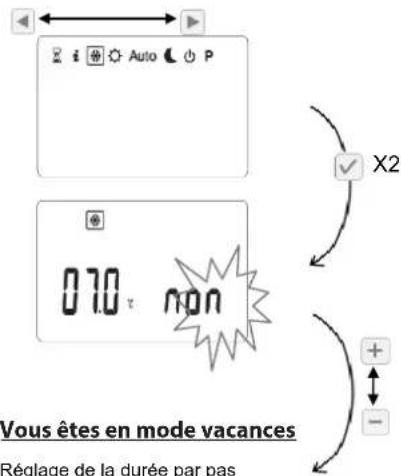

Modes de fonctionnement	Confort, Réduit, Hors-gel/Vacances, Timer, Automatique, Arrêt, Fil Pilote

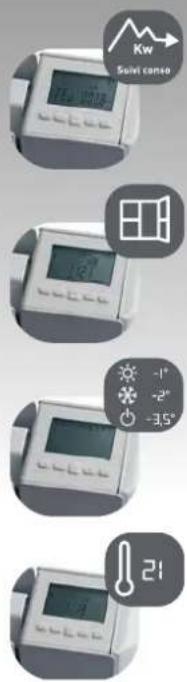

Fonctions spéciales	Détection d'ouverture de fenêtre, suivi de consommation (journalier, hebdomadaire, mensuel, annuel), dérogation temporaire, verrouillage clavier
Fluide caloporteur	Huile minérale hautement raffinée
Matériau du corps	Alliage d'aluminium EN AB 46100, couleur RAL 9010 (blanc)
Installation	Fixation murale avec support fourni, boîtier de régulation en bas à droite. Distance minimale : 10 cm du sol, 30 cm du dessus, 50 cm des obstacles
Utilisation en salle de bains	Zones 2 et 3 selon NF C15-100, commandes hors de portée de la douche/baignoire, protection IP24
Entretien et nettoyage	Débrancher avant nettoyage. Corps : eau savonneuse et chiffon doux. Thermostat : chiffon sec, pas de produits chimiques
Sécurité	Ne pas couvrir, ne pas placer à moins de 10 cm des angles, sous une prise ou dans une niche. Double isolation, fusible de sécurité, détection de fenêtre
Garantie	3 ans le thermostat, 10 ans le corps de chauffe (sur présentation de la facture)
Réparabilité	Réservoir de fluide scellé : ouverture et réparation réservées au fabricant ou SAV agréé. Câble d'alimentation remplaçable uniquement par un professionnel qualifié
Consommation en veille	< 4 W
Contenu de l'emballage	Radiateur, support de fixation, crochets supérieurs, blocages inférieurs, entretoises, vis, manuel d'instructions

FOIRE AUX QUESTIONS - Alidea FD58 EQUATION

Comment régler l'heure et la date sur le thermostat ?

Après la mise sous tension, l'écran affiche l'heure. Appuyez sur les touches + et - pour régler les heures, puis validez avec √. Ensuite réglez les minutes et le jour de la semaine (lundi=1). 5 secondes après, réglez le jour, le mois et l'année. Pour accéder ultérieurement à ce réglage, maintenez la touche √ enfoncée pendant 4 secondes.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Confort (température de confort continue), Réduit (température réduite continue), Hors-gel/Vacances (3-10°C avec ou sans durée), Timer (température pendant une durée définie), Automatique (suit un programme horaire), Arrêt (chauffage éteint, pas de protection gel), Fil Pilote (commande par centrale externe).

Comment programmer le radiateur pour la semaine ?

Sélectionnez le mode Programmation (touches ◀/▶). Choisissez un programme préétabli (P1 à P9) ou un programme utilisateur (U1 à U4). Pour un programme utilisateur, définissez les plages horaires confort/réduit par pas de 30 minutes pour chaque jour. Vous pouvez copier le programme d'un jour sur le suivant. Validez avec √ pour sauvegarder.

Que signifie le symbole de détection d'ouverture de fenêtre ?

L'icône de fenêtre apparaît lorsque le radiateur détecte une baisse brutale de température (supérieure à 5°C), ce qui indique qu'une fenêtre a été ouverte. Le radiateur se coupe automatiquement pour économiser l'énergie. La fonction peut être désactivée dans le menu paramètres utilisateur (paramètre 07).

Comment verrouiller le clavier pour éviter les modifications involontaires ?

Maintenez la touche √ enfoncée, puis appuyez simultanément sur la touche ◀ ou ▶. Le symbole de verrouillage apparaît. Pour déverrouiller, répétez la même opération.

Que faire si le radiateur affiche 'E1' ou 'E2' ?

Les codes E1 (sonde de température déconnectée) et E2 (sonde en court-circuit) indiquent un défaut de la sonde interne. Dans les deux cas, contactez le service après-vente agréé pour réparation. N'essayez pas d'ouvrir le radiateur vous-même.

Comment nettoyer le radiateur en toute sécurité ?

Avant tout nettoyage, coupez l'alimentation électrique et attendez que le radiateur soit froid. Pour le corps en aluminium, utilisez un chiffon doux imbibé d'eau savonneuse. Pour la partie plastique du thermostat, utilisez exclusivement un chiffon sec. N'utilisez jamais de produits abrasifs, corrosifs ou d'alcool.

Puis-je installer le radiateur dans une salle de bains ?

Oui, le radiateur est IP24 (protégé contre les projections d'eau). Il peut être installé dans les zones 2 et 3 de la salle de bains selon la norme NF C15-100, à condition que les commandes ne puissent pas être touchées par une personne dans la douche ou la baignoire. La ligne électrique doit être protégée par un disjoncteur différentiel 30 mA.

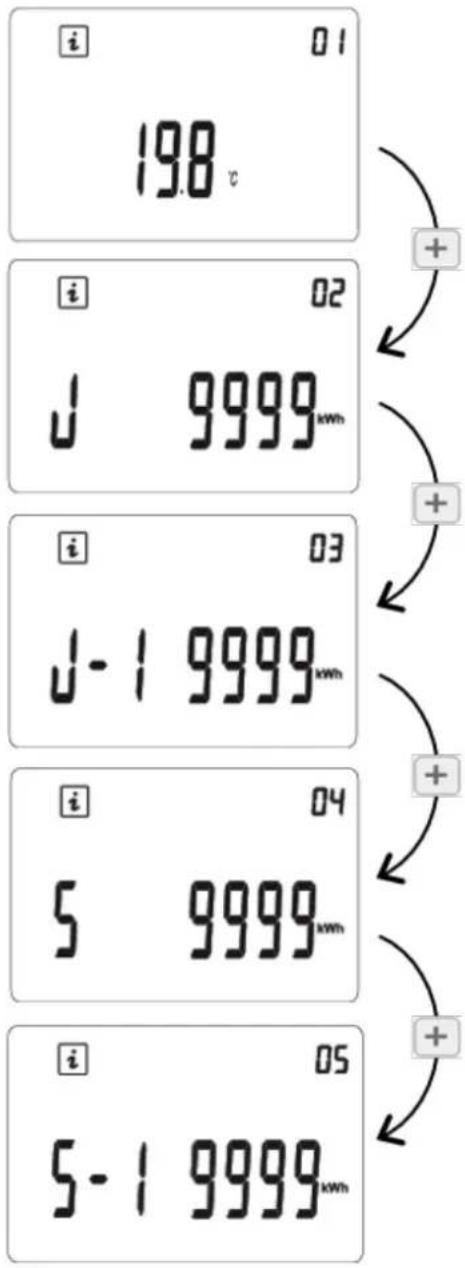

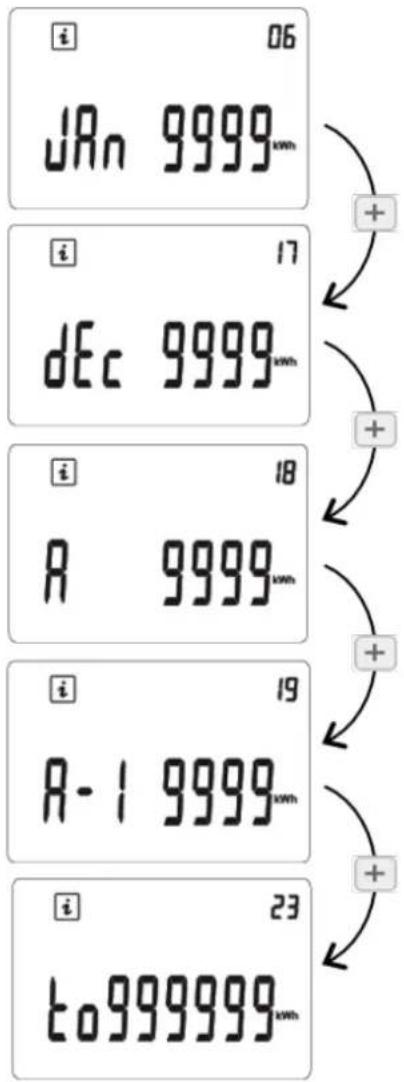

Comment consulter la consommation d'énergie ?

Accédez au menu Information (touche i ou navigation). Vous pouvez visualiser la consommation électrique en kWh par jour (en cours et précédent), par semaine, par mois, par année et totale depuis la mise en service. Naviguez avec les touches + et -.

Comment mettre au rebut le radiateur en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Il doit être déposé dans un point de collecte pour appareils électriques et électroniques (DEEE). L'huile caloportrice doit être éliminée conformément aux normes environnementales en vigueur. L'emballage (carton à 99%) est recyclable.

MODE D'EMPLOI Alidea FD58 EQUATION

Radiateur aluminium à inertie fluide avec thermostat digital programmable

Le positionnement du radiateur doit tenir compte "3. AVERTISSEMENTS" et "4.1 Spécifications pour l'installation dans la salle de bains".

1 Vérifier le contenu de la boîte.

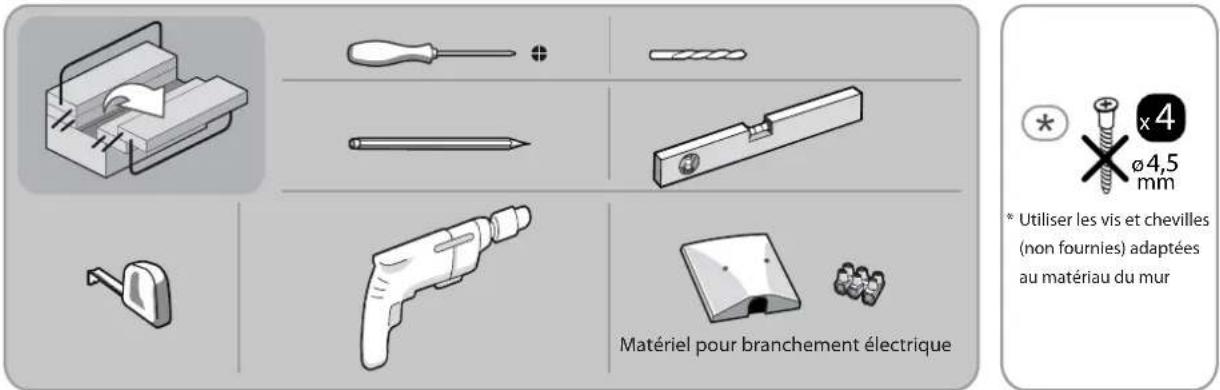

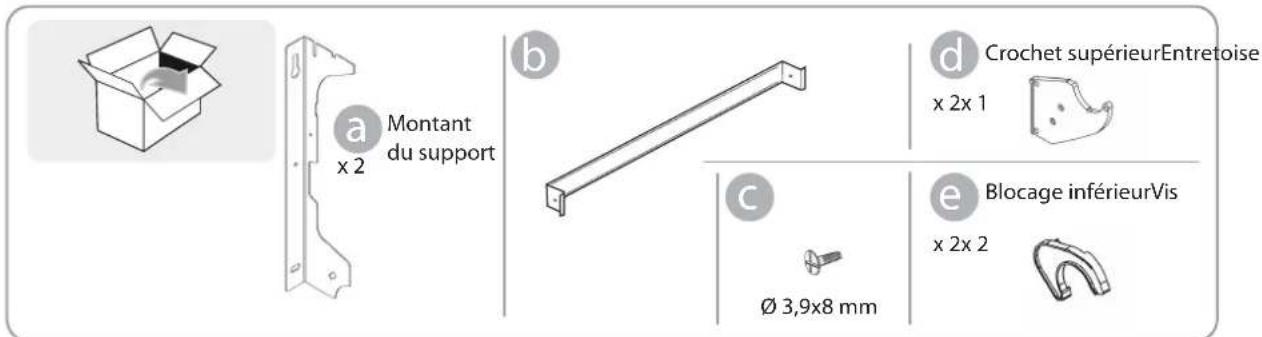

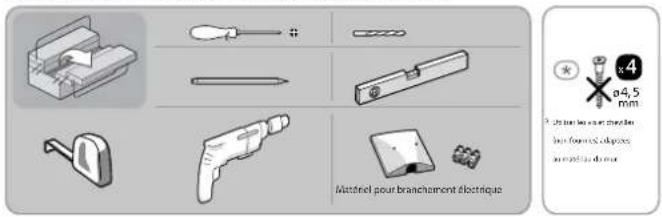

Matériel nécessaire au montage du radiateur.

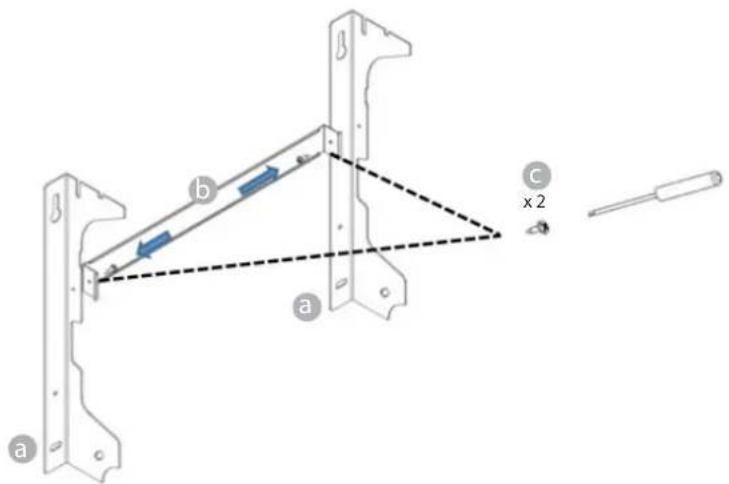

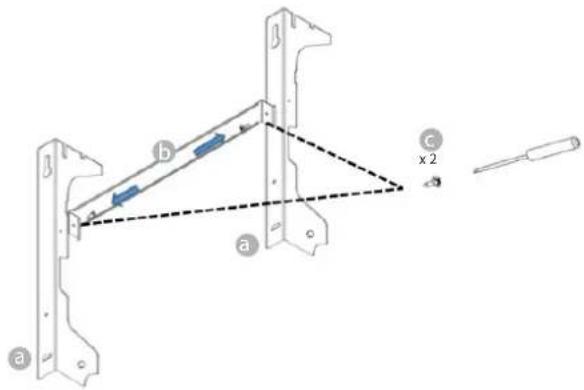

2 Visser l'entretoise b sur les montants du support a avec les vis fournies c.

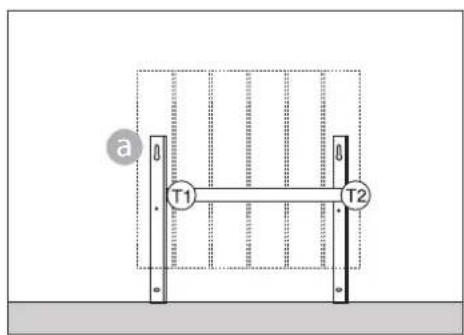

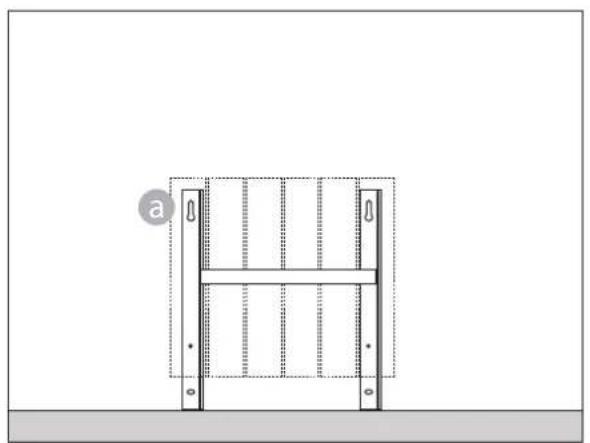

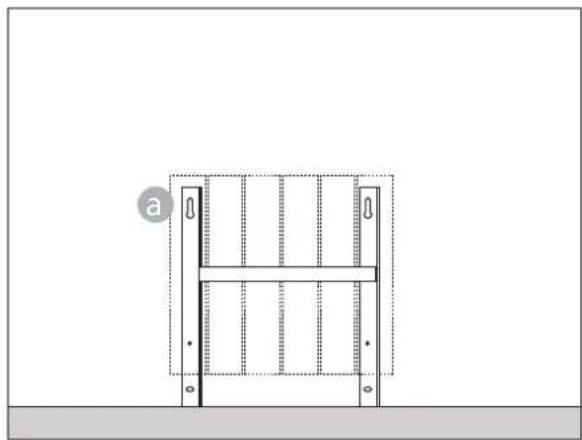

3 En fonction de la position choisie, poser le support a sur le sol fini.

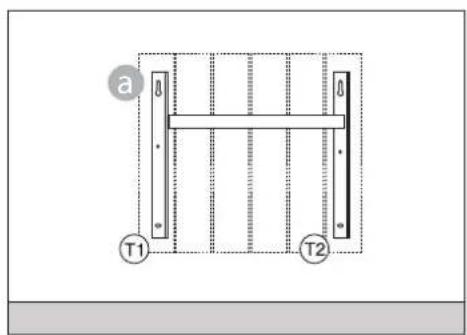

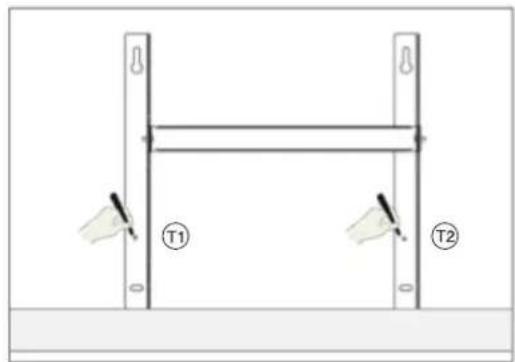

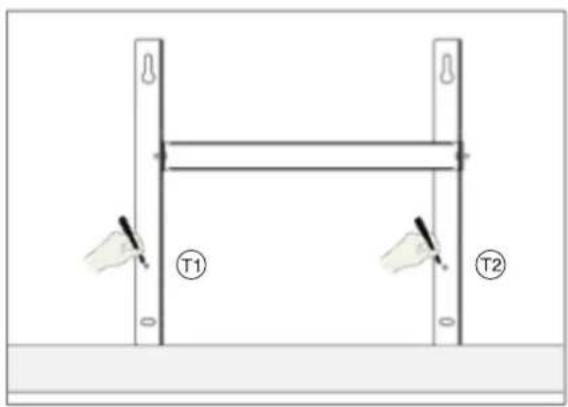

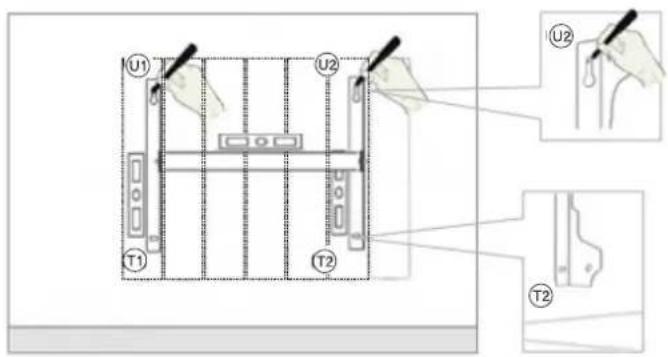

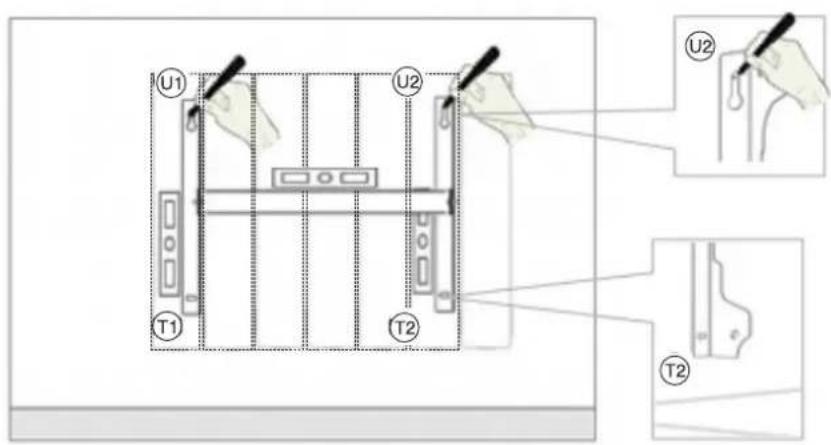

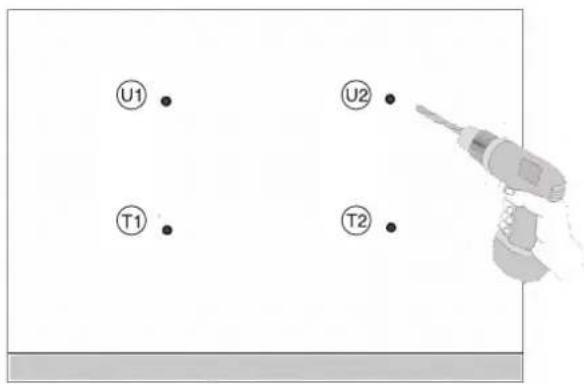

4 Marquer avec un crayon la position des 2 trous inférieurs T1 et T2.

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques et. Marquer la position des 2 trous supérieurs puis. U2

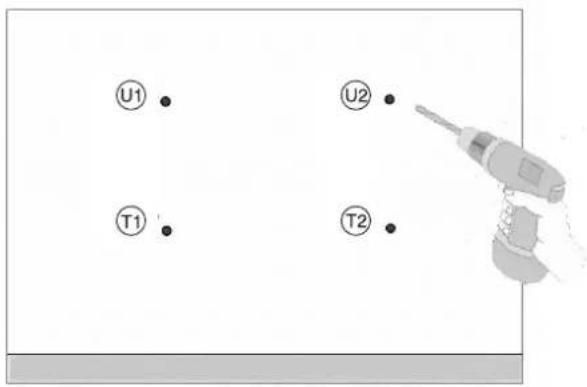

6 Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées.

7 Insérer les 4 chevilles (non fournies, adaptées au matériau du mur) dans les trous.

8 Insérer les vis dans les chevilles.

9 Visser partiellement les deux vis et mousser vers le bas le support a.

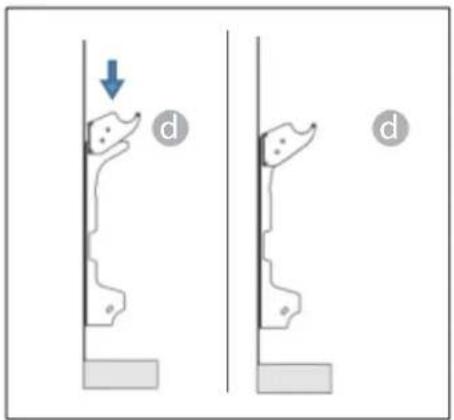

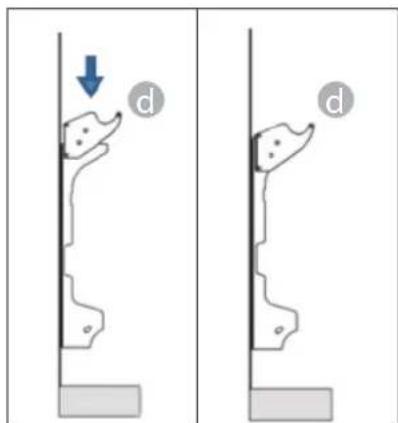

10 Monter les 2 crochets supérieurs d sur les montants.

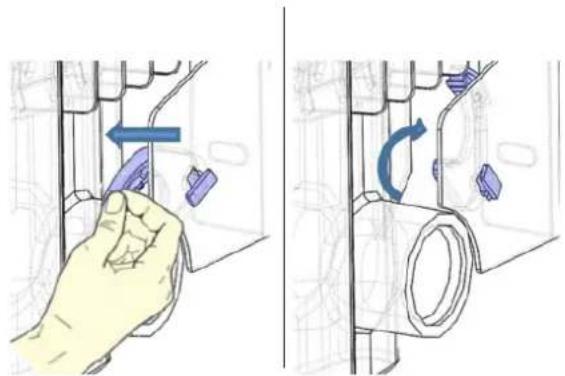

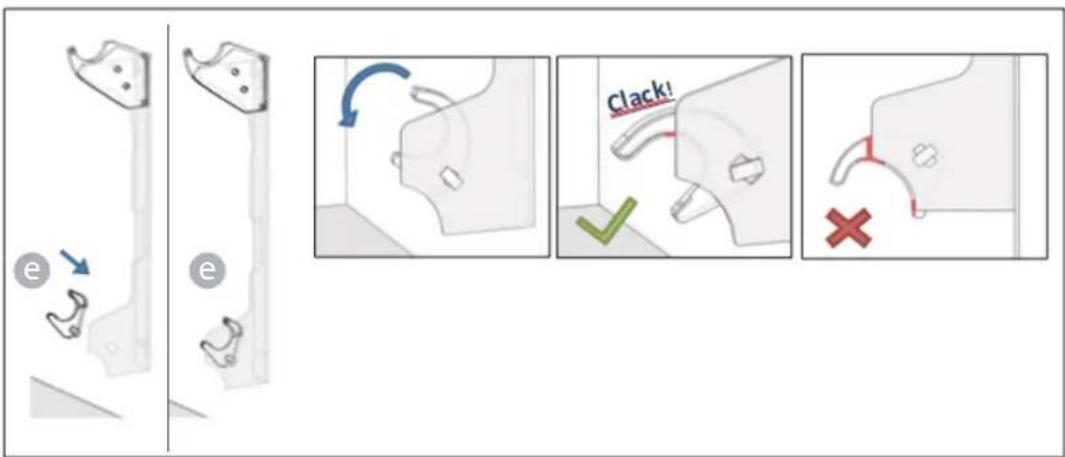

11 Monter les 2 blocages inférieurs e et les tourner vers le bas jusqu'à entendre 'Clack'.

12 Pour relier le radiateur au circuit électrique, Voir "4. BRANCHEMENTS ÉLECTRIQUES".

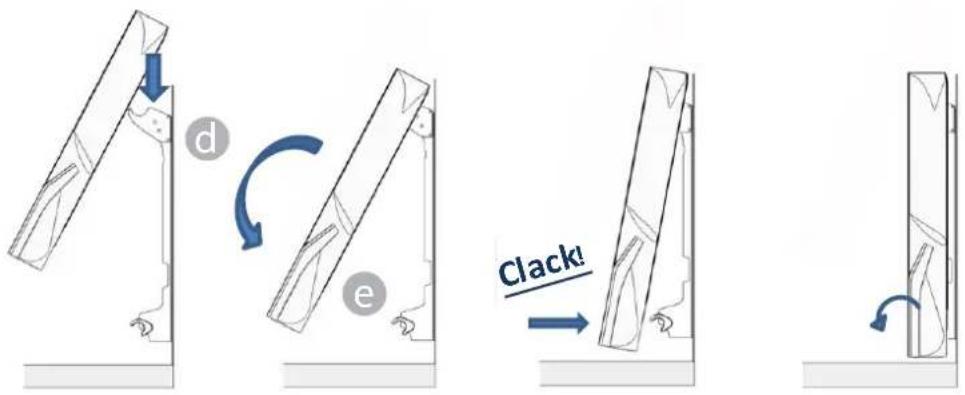

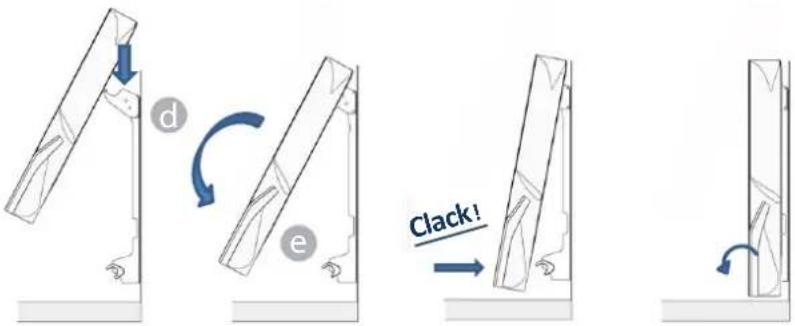

Accrocher le radiateur aux crochets supérieurs d, faire pivoter doucement le radiateur. Les blocages inférieurs e doivent bloquerleradiateur et empêcher tout mouvement de celui-ci.

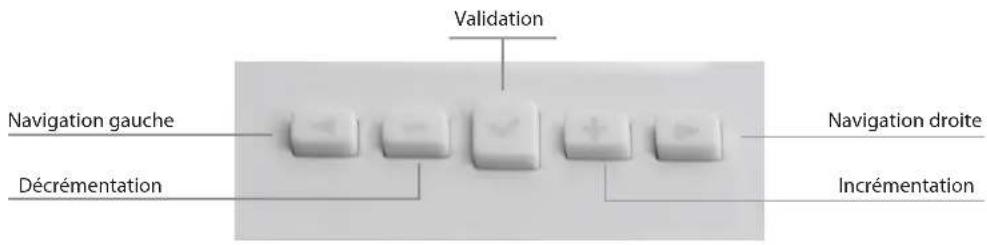

Clavier

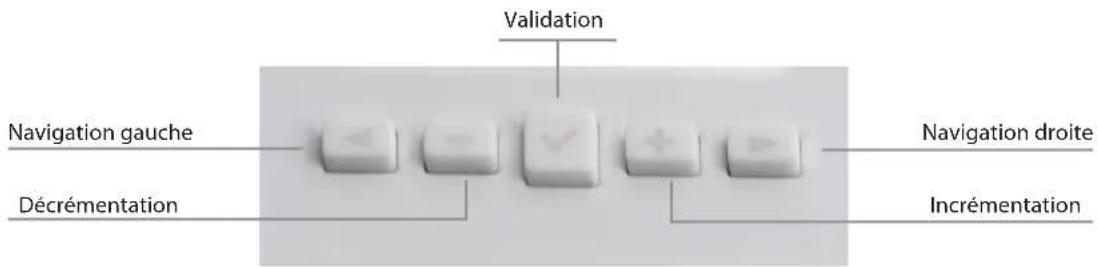

L'appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante :

La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l'heure puis de la date.

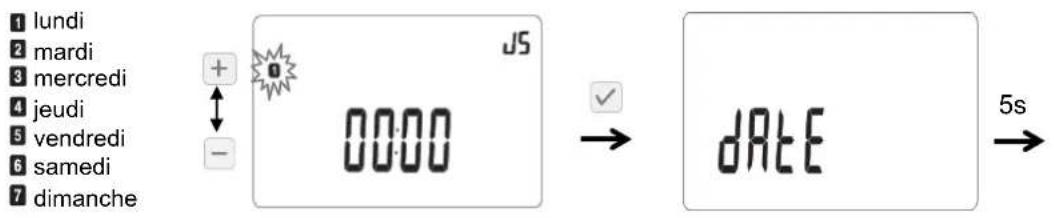

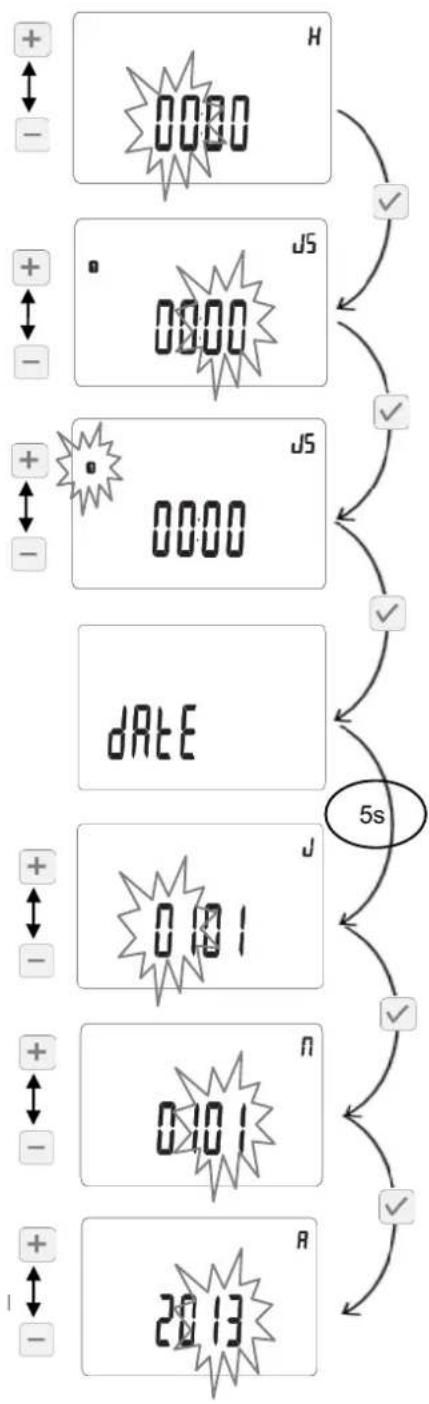

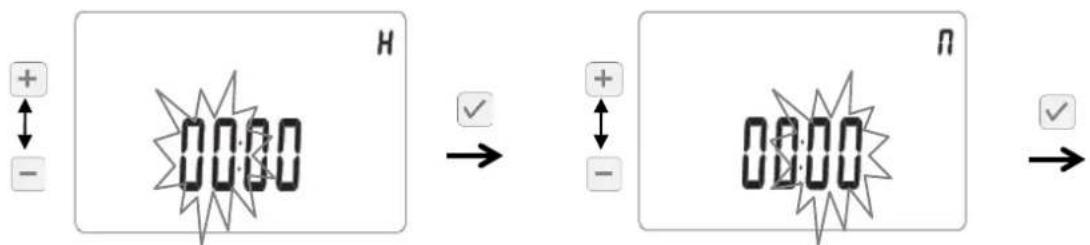

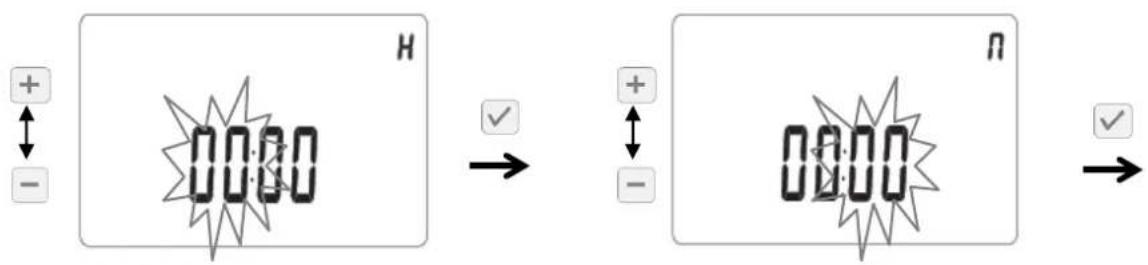

1er écran : réglage de l'heure, des minutes et du jour.

Le nombre des heures clignote: programmer l'heure avec les touches et puis valider avec la touche Le nombre des minutes clignote : programmer les minutes avec les touches + et - puis valider avec la touche

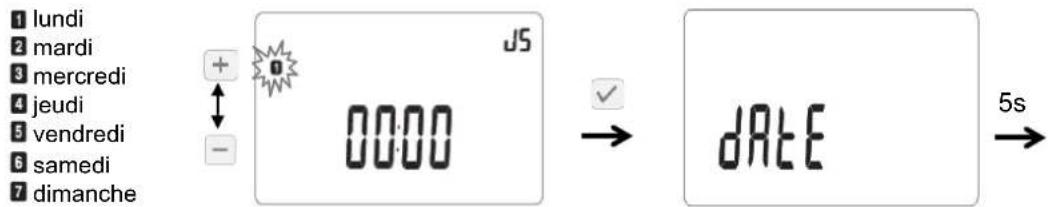

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches + et - puis valider avec la touche √ sachant que :


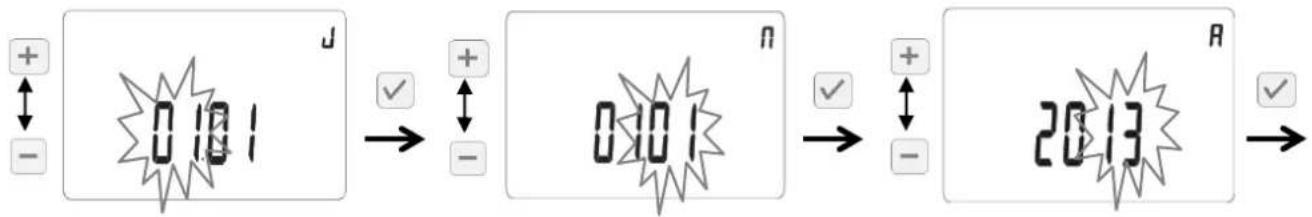

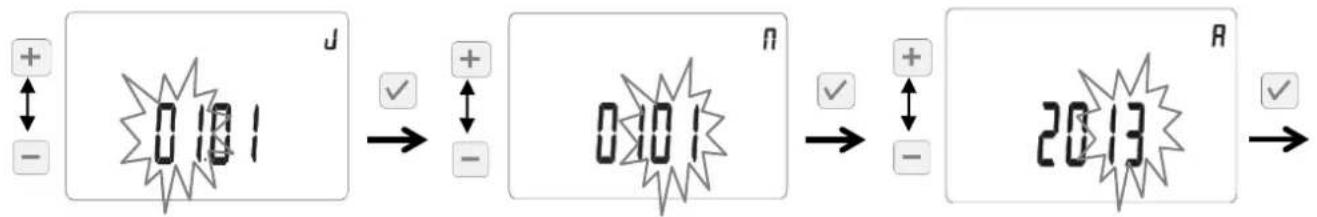

2ème écran : réglage du jour, du mois et de l'année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran.

Toujours en utilisant les touches + et - pour modifier la valeur clignotante et en validant avec la touche √ , programmer la date du jour, puis le mois et enfin l'année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche √

Remarques importantes :

• Vous pouvez à tout moment revenir en arrière avec la touche
• Vous pouvez à tout moment accéder au réglage de l'heure et de la date par un appui long de 4 secondes sur la touche √

Remarque importante :

Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ.

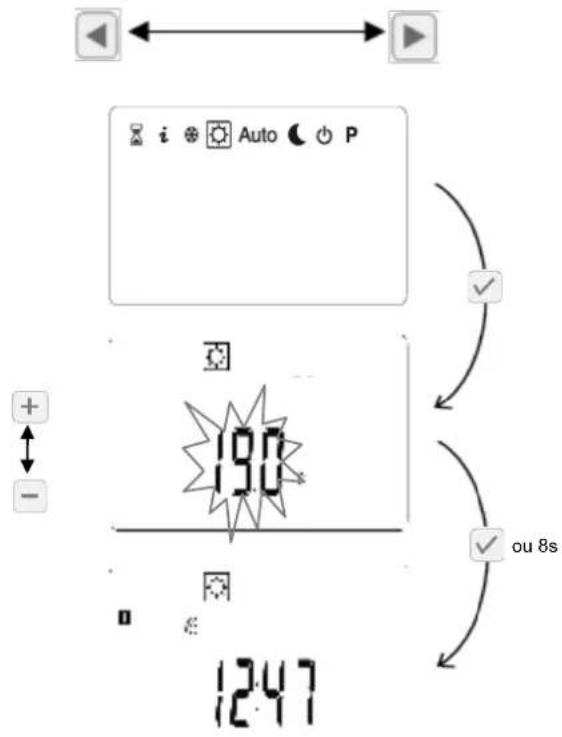

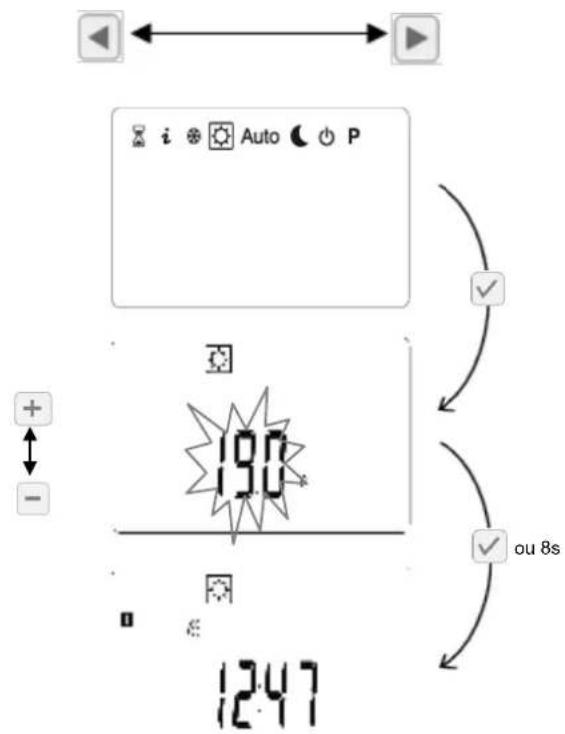

Le mode confort 🌿 vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l'utilisation du mode automatique Auto

1. Selectionnez le mode confort à l'aide des touches de navigation ou puis validez
2. Choisir la température désirée à l'aide des touches ou . La température peut être réglée entre 5°C et 37°C par pas de 0,5°C. Puis validez √
3. Vous revenez à l'écran principal du mode confort : soit par validation soit après un délai de 8 secondes. L'heure et le jour courant sont affichés.

Nous vous remercions d'avoir acheté l'un de nos produits et nous espérons qu'il saura vous donner entière satisfaction.

Nous vous conseillons de lire attentivement la notice, car elle contient des indications importantes concernant les consignes de sécurité sur

l'utilisation et l'entretien du radiateur.

Nous vous conseillons également de garder la notice et la facture soigneusement afin de la consulter en cas de besoin.

L'EMBALLAGE COMPREND :

Radiateur en aluminium avec thermostat digital programmable, support de fixation, manuel d'instructions.

EMBALLAGE

L'emballage de ce radiateur a été conçu à 99 % de carton. Nous nous engageons pour éliminer l'utilisation de polystyrène.

ÉCONOMIE D'ÉNERGIE

19°C est la température conseillée pour votre intérieur.

Précision de régulation du thermostat à 0,5°C.

Réduire le thermostat de 1°C équivaux à 7% d'économies possibles.

Vous êtes citoyens responsables.

SOMMAIRE

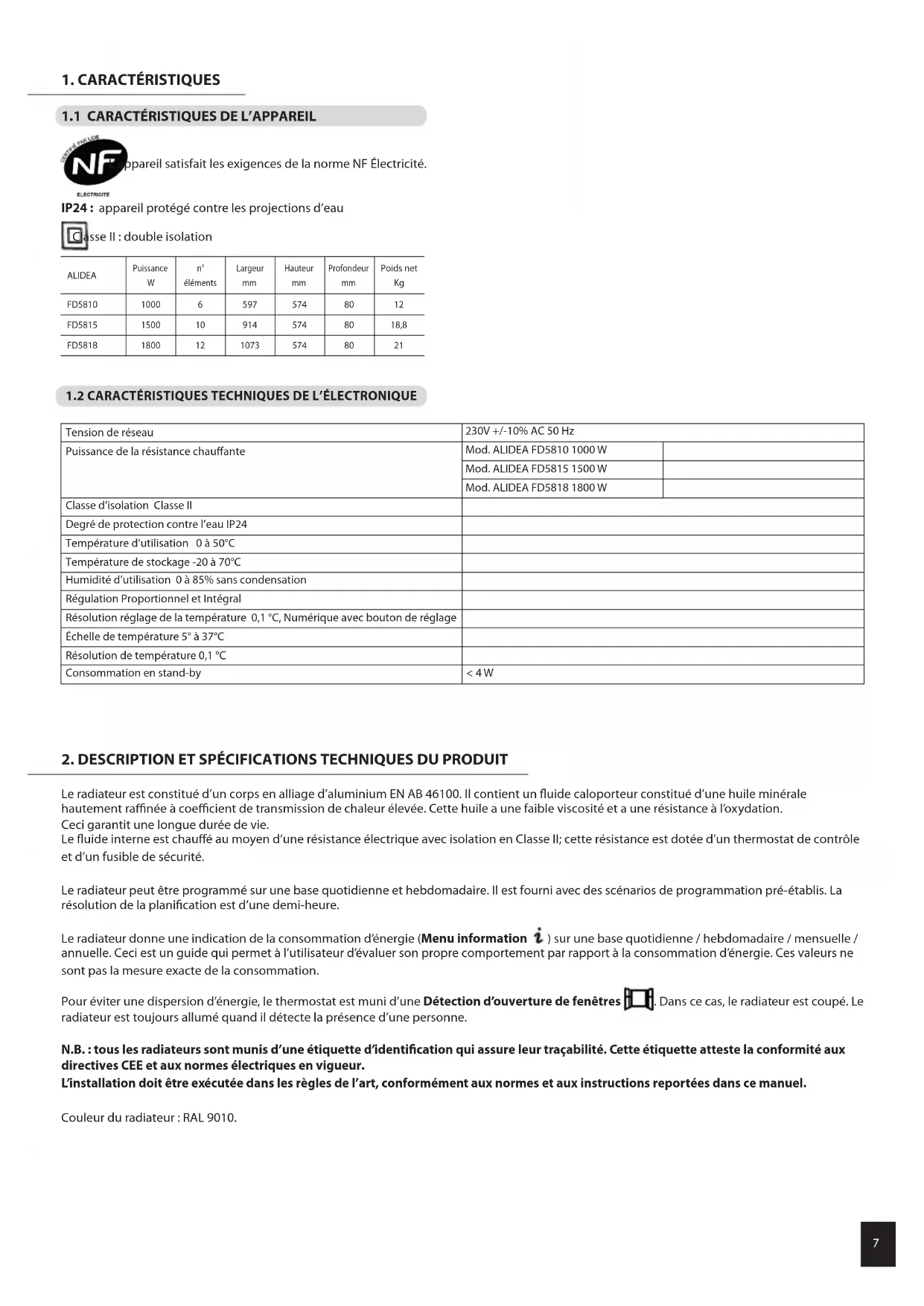

1. CARACTÉRISTIQUES Page 7

1.1. CARACTÉRISTIQUES DE L'APPAREIL Page 7
1.2. CARACTÉRISTIQUES TECHNIQUES DE L'ÉLECTRONIQUE....Page 7

1. DESCRIPTION ET SPÉCIFICATIONS TECHNIQUES DU PRODUIT....Page 7

2. AVERTISSEMENTS Page 8

3. BRANCHEMENTS ÉLECTRIQUES Page 9

4.1. SPÉCIFICATIONS POUR L'INSTALLATION DANS LA SALLE DE BAINS Page 9

1. INSTALLATION DE L'APPAREIL Page 10

5.1. FIXATION MURALE DU RADIATEUR Page 10

opareil satisfait les exigences de la norme NF Électricité.

IP24 : appareil protégé contre les projections d'eau

sse II : double isolation

ALIDEA	Puissance W	n° éléments	Largeur mm	Hauteur mm	Profondeur mm	Poids net Kg
FD5810	1000	6	597	574	80	12
FD5815	1500	10	914	574	80	18,8
FD5818	1800	12	1073	574	80	21

1.2 CARACTÉRISTIQUES TECHNIQUES DE L'ÉLECTRONIQUE

Tension de réseau	230V +/-10% AC 50 Hz
Puissance de la résistance chauffante	Mod. ALIDEA FD5810 1000 W
	Mod. ALIDEA FD5815 1500 W
	Mod. ALIDEA FD5818 1800 W
Classe d'isolation Classe II
Degré de protection contre l'eau IP24
Température d'utilisation 0 à 50°C
Température de stockage -20 à 70°C
Humidité d'utilisation 0 à 85% sans condensation
Régulation Proportionnel et Intégral
Résolution réglage de la température 0,1 °C, Numérique avec bouton de réglage
Échelle de température 5° à 37°C
Résolution de température 0,1 °C
Consommation en stand-by	< 4 W

2. DESCRIPTION ET SPÉCIFICATIONS TECHNIQUES DU PRODUIT

Le radiateur est constitué d'un corps en alliage d'aluminium EN AB 46100. Il contient un fluide caloporteur constitué d'une huile minérale hautement raffinée à coefficient de transmission de chaleur élevée. Cette huile a une faible viscosité et a une résistance à l'oxydation.

Ceci garantit une longue durée de vie.

Le fluide interne est chauffé au moyen d'une résistance électrique avec isolation en Classe II; cette résistance est dotée d'un thermostat de contrôle et d'un fusible de sécurité.

Le radiateur peut être programmé sur une base quotidienne et hebdomadaire. Il est fourni avec des scénarios de programmation pré-établis. La résolution de la planification est d'une demi-heure.

Le radiateur donne une indication de la consommation d'énergie (Menu information i) sur une base quotidienne / hebdomadaire / mensuelle / annuelle. Ceci est un guide qui permet à l'utilisateur d'évaluer son propre comportement par rapport à la consommation d'énergie. Ces valeurs ne sont pas la mesure exacte de la consommation.

Pour éviter une dispersion d'énergie, le thermostat est muni d'une Détection d'ouverture de fenêtres. Dans ce cas, le radiateur est coupé. Le radiateur est toujours allumé quand il détecte la présence d'une personne.

N.B. : tous les radiateurs sont munis d'une étiquette d'identification qui assure leur traçabilité. Cette étiquette atteste la conformité aux directives CEE et aux normes électriques en vigueur.

L'installation doit être exécutée dans les règles de l'art, conformément aux normes et aux instructions reportées dans ce manuel.

Couleur du radiateur : RAL 9010.

RAPPELS: Sur le radiateur est apposée une étiquette qui reporte le symbole illustré ci-contre, dont la signification est la suivante:

Afin d'éviter une surchauffe de l'appareil, NE PAS COUVRIR LE RADIATEUR.

Il ne faut en aucun cas :

• couvrir, même partiellement, le radiateur ;

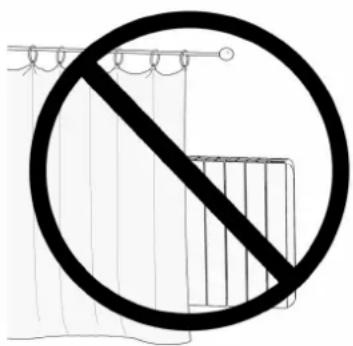

• placer le radiateur en contact direct ou à proximité de rideaux, meubles, etc.

Il ne faut en aucun cas installer le radiateur :

• dans une niche ;
• à moins de 10 cm des angles de la pièce ;
• sous une prise de courant ;
• sur une étagère.

Le radiateur doit être fixé au mur au moyen du support de fixation fourni.

Toute intervention sur l'appareil doit être exécutée par des professionnels agréés.

Les réparations qui nécessitent l'ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par son service après vente ou par des personnes de qualification similaire afin d'éviter un danger.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Les sacs en plastique peuvent être dangereux, pour éviter tout risque d'étouffement, gardez-les hors de portée des enfants en bas âge.
• Tous les matériaux d'emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d'emballage, sacs, cartons, etc.
• Bien que ce produit a été conçu pour assurer la sécurité et la facilité d'utilisation, comme avec n'importe quel autre produit électrique ou de chauffage, il faut toujours faire preuve de prudence lorsque des enfants sont concernés. Nous vous conseillons vivement de ne pas laisser intervenir sur les contrôles et sur tout raccordement électrique les enfants ou toute personne inapte.
• Ne tirez pas le radiateur, ne vous asseyez pas sur le radiateur, ne vous penchez pas et ne chargez pas le radiateur avec quelconque poids. Une telle pratique peut endommager le radiateur ou le détacher de la paroi ou des éléments de fixation, ce qui pourrait causer des blessures graves. Aussi, pour éviter de telles blessures, vérifiez de temps en temps pour vous assurer que le radiateur est solidement fixé au mur.
• N'essayez jamais de altérer ou de modifier ce produit, de le peindre ou d'y appliquer des autocollants. Cela annule la garantie et peut causer un dysfonctionnement du produit ou des blessures.

IMPORTANT

as d'installation ou d'entretien, vérifier que le radiateur soit hors tension.

• Tenir hors tension le radiateur jusqu'à l'achèvement du montage et la correcte clôture du boîtier.
• Après montage ou entretien vérifier que le boîtier soit solidement fixé au mur.

Le radiateur peut être lié seulement au réseau 230 Vac. Respecter les couleurs:

Marron Phase
Gris ou Bleu Neutre
Noir Fil Pilote

Attention :

Si le câble "fil pilote" de couleur noir n'est pas utilisé, les règles de sécurité imposent de l'isoler et de n'absolument pas le connecter au fil de terre.

Dans le cas d'une centrale de programmation à courant porteur, le fil pilote n'est pas utilisé, il doit être isolé.

Un dispositif de coupure bipolaire est obligatoire. La distance de séparation de tous les contacts doit être d'au moins 3mm.

Il est obligatoire que les circuits alimentants les appareils électriques soient protégés par un dispositif de protection différentiel à haute sensibilité. Le câble d'alimentation doit être relié au réseau par l'intermédiaire d'une boîte de connexion placée à environ 25cm au moins du sol, sans interposition d'une fiche prise de courant.

Eviter toute pénétration d'objets métalliques à l'interieur du boîtier.

Si le câble d'alimentation est endommagé, il doit impérativement être remplacé par un électricien qualifié.

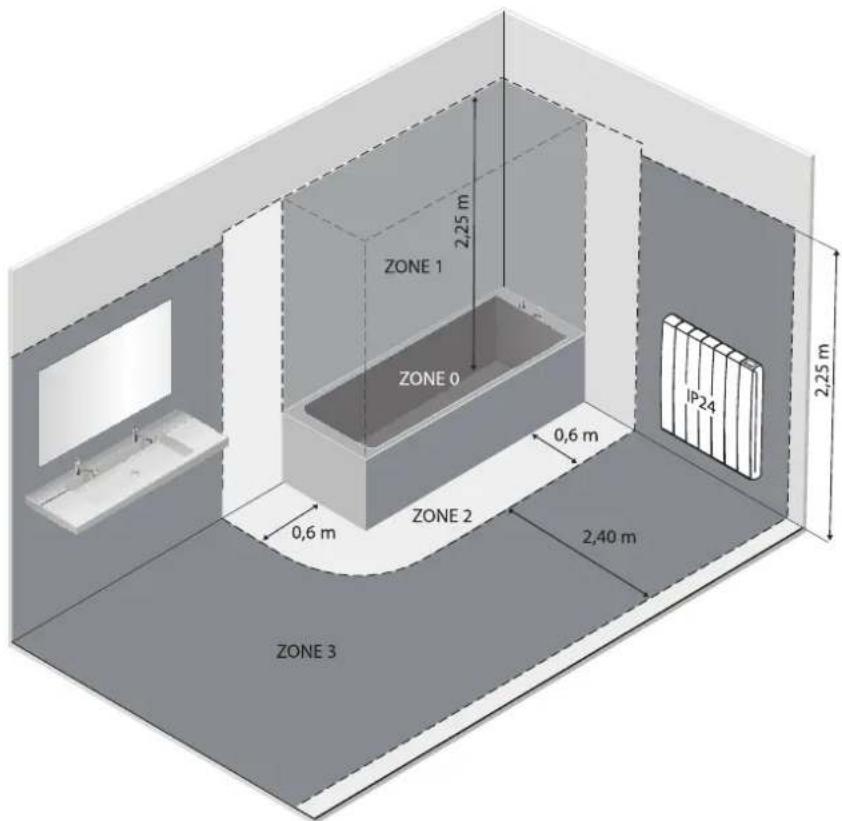

4.1 SPÉCIFICATIONS POUR L'INSTALLATION DANS LA SALLE DE BAINS

L'installation doit être conforme à la norme NF C15-100 et aux règles d'installation en vigueur.

Le radiateur est réalisé en classe II, avec degré de protection électrique IP24.

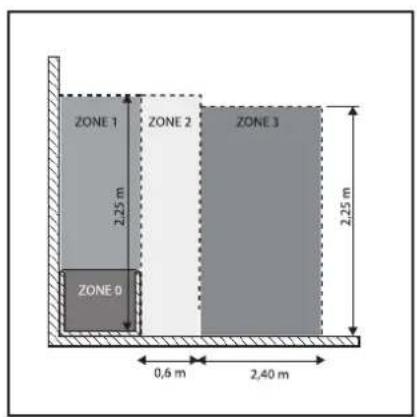

Dans la salle de bains, il peut être installé dans les zones 3 et 2 (voir figure) à condition que les dispositifs de commande ne puissent pas être touchés par la personne qui utilise la douche ou la baignoire.

Il ne doit pas être raccordé à une borne de terre.

Dans une salle d'eau, veillez à protéger la ligne électrique par un dispositif différentiel à haute sensibilité 30 mA.

Conformément à la norme NF C15-100, il faut installer un disjoncteur bipolaire ayant une distance de séparation entre les contacts d'au moins 3 mm.

5. INSTALLATION DE L'APPAREIL

Pour obtenir un rendement thermique et un confort d'ambiance optimaux, nous recommandons d'installer le radiateur, si possible, sous une fenêtre ou à proximité d'une zone à déperdition thermique élevée de la pièce à chauffer.

Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite.

Ne pas installer le radiateur dans une niche ou sous une prise de courant.

Les rideaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur doivent être placés à une distance minimum de 50 cm de la façade du radiateur.

Respecter une distance minimum d'au moins 10 cm entre la limite inférieure du radiateur et le sol.

Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une éventuelle étagère placée au-dessus de ce dernier.

5.1. FIXATION MURALE DU RADIATEUR

Le radiateur doit être fixé au mur au moyen de supports de fixation fournis avec l'appareil.

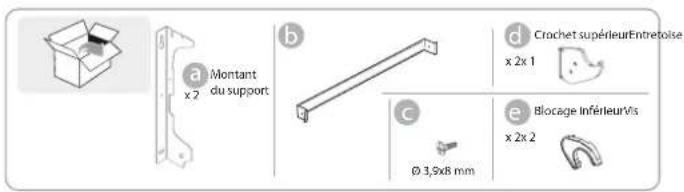

Matériel nécessaire au montage du radiateur.

POSE DU RADIATEUR:

1 Visser l'entretoise b sur les montants du support a avec les vis fournies c.

2 Choisir où positionner le radiateur, voir "3. AVERTISSEMENTS" et "4.1 Spécifications pour l'installation dans la salle de bains". En fonction de la position choisie, poser le montant du support a sur le sol fini:

3 Marquer avec un crayon la position des 2 trous et : T2

4 Les 2 points en marqués déterminent la position des 2 vis inférieures pour la fixation du support. Positionner vers le haut les 2 montants du support a en correspondance des marques sur le mur.

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques et. T2 Marquer la position des 2 trous supérieurs (puis. U2

6 Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées. Insérer les 4 chevilles (non fournies, adaptées au matériau du mur) dans les trous:

7 Visser partiellement les 2 vis supérieures en Ⓗ1 et Ⓗ2 Positionner les 2 montants du support a, puis pousser vers le bas. Visser partiellement les 2 vis inférieures en Ⓣ1 et Ⓣ2 Puis visser complètement les 4 vis (non fournies) adaptées au matériau du mur:

8 Monter les 2 crochets supérieurs d sur les 2 montants du support:

9 Monter les 2 blocages inférieurs e sur les 2 montants du support. Tourner jusqu'à entendre "Clack".

10 Pour relier le radiateur au circuit électrique, Voir "4. BRANCHEMENTS ÉLECTRIQUES".

11 Accrocher le radiateur aux crochets supérieurs d, faire pivoter doucement le radiateur. Les blocages inférieurs e doivent bloquer le radiateur et empêcher tout mouvement de celui-ci.

12 S'il est nécessaire d'enlever le radiateur, agir sur les blocages inférieurs en poussant sur ces derniers en direction horizontale, puis les tourner, comme indiqué:

Clavier

L'appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante :

6.1 PREMIÈRE INSTALLATION

La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l'heure puis de la date.

1er écran : réglage de l'heure, des minutes et du jour.

Le nombre des heures clignote: programmer l'heure avec les touches et puis valider avec la touche Le nombre des minutes clignote : programmer les minutes avec les touches + et - puis valider avec la touche

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches + et - puis valider avec la touche √ sachant que :

2ème écran : réglage du jour, du mois et de l'année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran.

Toujours en utilisant les touches + et - pour modifier la valeur clignotante et en validant avec la touche √, programmer la date du jour, puis le mois et enfin l'année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche √

Remarques importantes :

- Vous pouvez à tout moment revenir en arrière avec la touche

- Vous pouvez à tout moment accéder au réglage de l'heure et de la date par un appui long de 4 secondes sur la touche

6.2. RÉSUMÉ DES PRINCIPALES FONCTIONS

Mode Description Paragraphe
Mode confort [8457]	Le mode confort vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée.	6.3.1 p16
Mode réduit [8240]	Le mode réduit vous permet de régler la température ambiante à une valeur dite réduite qui sera suivie tout au long de la journée.	6.3.2 p16
Mode hors gel / vacances (cyc)	Le mode hors gel / vacances vous permet de régler la température du radiateur entre 3°C et 10°C	6.3.3 p17
Mode timer	Le mode timer vous permet de régler la température sur une durée particulière.	6.3.4 p18
Mode automatique Auto	Dans le mode automatique Auto thermostat suit la température de consigne (du mode confort ou du mode réduit en fonction de l'heure courante et du programme choisi (pré-défini de P1 à P9 ou personnalisé de U1 à U4)	6.3.5 p18
Mode dérogation temporaire	La dérogation temporaire est uniquement accessible en mode automatique . Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Auto	6.3.6 p19
Mode de programmation	Un programme permet de passer d'une température de confort (jour) à une température réduite (nuit) automatiquement.	6.3.7 p19
Menu information	Dans ce menu, vous avez accès aux informations techniques du radiateur.	6.3.8 p24
Mode arrêt	Le thermostat est arrêté et n'est donc pas protégé contre le gel.	6.3.9 p25
Mode Fil Pilote FP	Ce mode est actif quand le radiateur est commandé par une centrale de programmation.	6.3.10 p26
Verrouiller le clavier	Le clavier est désactivé : aucune fonction n'est modifiée quand on appuie sur les touches.	6.3.11.1 p26
Chauffage	Le symbole est affiché pendant toute la durée du cycle de chauffage.	6.3.11.2 p26
Détection d'ouverture de fenêtres	L'électronique est capable d'interpréter si les fenêtres ont été ouvertes. Dans ce cas, le radiateur est coupé.	6.3.11.4 p26
Paramètres utilisateur	Liste des paramètres utilisateur avec valeurs par défaut et options	6.4 p27

6.3 DESCRIPTION DES MODES DE FONCTIONNEMENT :

Remarque importante :

Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ.

6.3.1 Mode confort

Le mode confort 🌿 vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l'utilisation du mode automatique Auto

1. Selectionnez le mode confort à l'aide des touches de navigation ou puis validez
2. Choisir la température désirée à l'aide des touches bu . La température peut être réglée entre 5°C et 37°C par pas de 0,5 °C. Puis validez √
3. Vous revenez à l'écran principal du mode confort soit par validation soit après un délai de 8 secondes. L'heure et le jour courant sont affichés.

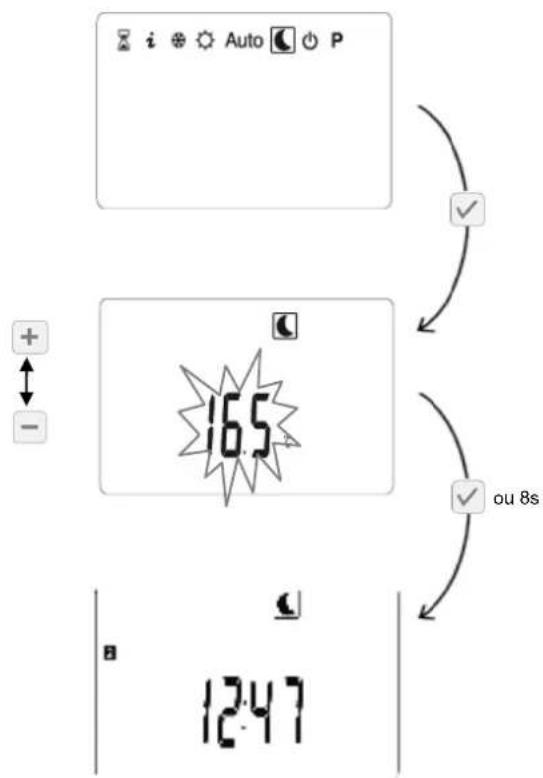

6.3.2 Mode réduit

Le mode réduit « vous permet de régler la température ambiante à une valeur dite réduite qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l'utilisation du mode automatique Auto

1. Selectionnez le mode réduit ⚫ l'aide des touches de navigation ou puis validez √
2. Choisir la température désirée à l'aide des touches ou . La température de consigne de marche réduite est configurable entre 5°C et 37°C par pas de 0,5 °C. Puis validez √
3. Vous revenez à l'écran principal du mode réduit (soit par validation) soit après un délai de 8 secondes. L'heure et le jour courant sont affichés.

6.3.3 Mode hors gel / vacances

Quand ce mode est activé, la température ambiante ne descend pas en dessous de la température indiquée.

Deux possibilités s'offrent à vous :

• Vous ne stipulez pas de durée, vous êtes alors en mode hors gel sans limitation de durée.

• Vous stipulez une durée, vous êtes alors en mode vacances ✉, après le décompte de la durée spécifiée, vous revenez automatiquement au mode confort ✉

• Selectionnez le mode hors gel / vacances

à l'aide des touches de navigation ou puis validez √

1. Validez une seconde fois pour que la durée clignote.

Vous êtes en mode hors-gel

3a. Réglage de la température entre 3°C et 10°C par pas de 0,5°C

3b.

4a.

4b.

5b.

5a.

6.

Le décompte de la période est affiché

6.3.4 Mode Timer

Le mode timer ✉ vous permet de régler la température sur une durée particulière. Cette fonction peut être utilisée lorsque vous restez à la maison pendant plusieurs jours, ou si vous souhaitez remplacer le programme en cours pendant un certain temps (réception...).

Vous pouvez régler la durée soit en minutes soit en heures soit en jours à l'aide des touches + et - . (Réglable de 0 heure (« non ») à 44 jours).

réglage des minutes par pas de 15 minutes

réglage des heures par pas de 1 heure

réglage des jours par pas de 1 jour (44 jours maximum)

Pour effacer la programmation en cours, utilisez la touche de navigation

Après validation √ajustez la température ambiante à l'aide des touches ou + -

Après validation √la minuterie démarre. Le logo clignote et la durée restante est affichée ✉

Si vous souhaitez arrêter le mode timer ✗ avant la fin de la période, sortez du mode timer ✗ à l'aide des touches de navigation ◀ ou ▶.

6.3.5 Mode automatique Auto

Dans le mode automatique Auto, le thermostat suit la température de consigne (du mode confort ou du mode réduit) en fonction de l'heure courante et du programme choisi (pré-défini de P1 à P9 ou personnalisé de U1 à U4)

Selectionnez le mode automatique Aatbaide des touches de navigation ou puis validez

6.3.6. Mode dérogation temporaire

La dérogation temporaire est uniquement accessible en mode automatique Auto.

Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Auto

Par exemple, cette fonction est très utile pour un retour imprévu dans la pièce.

Cette nouvelle température sera suivie jusqu'au prochain palier du programme. Ensuite le mode automatique Auto reprend son fonctionnement normal.

Modifiez la température courante du programme à l'aide des touches ou . Le logo apparaît.

Pour annuler le mode dérogation temporaire 🎨 pendant le réglage de la température, appuyez sur la touche de navigation 🎩

Pour annuler le mode dérogation temporaire 🎨, une fois celui-ci actif appuyez sur les touches de navigation ou.

Un programme permet de passer d'une température de confort (jour) à une température

réduite (nuit) automatiquement. Vous avez le choix entre 9 programmes dont les périodes de chauffe sont prédéfinies et non modifiables, "P1 à P9", ou 4 programmes utilisateur de "U1 à U4" dont vous définissez manuellement les périodes de chauffe.

1. Selectionnez le mode de programmation à l'aide des touches de navigation ou puis validez

2. Choisissez un programme à l'aide les touches

+ou . -

• pour visualiser le jour courant,
• pour sortir du mode de programmation et revenir dans le mode automatique Auto

à l'aide

√

Programme du jour

6.3.7.a. Programmes préétablis usine

Vous pouvez uniquement consulter ou choisir un programme usine.

Pour plus de détails sur les programmes, voir dans le tableau ci-dessous.

Appuyez sur la touche √ pour valider votre choix et retourner au menu principal (mode automatique Auto).

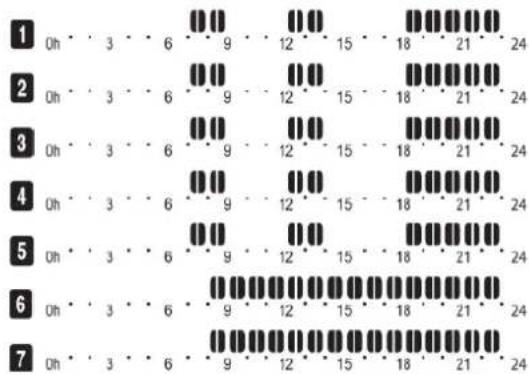

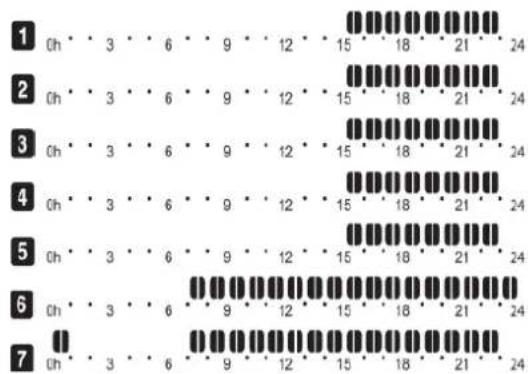

Détails sur les heures de commutations des programmes usines:

Le jour 1 correspond au Lundi

P2: Matin, Midi, Soir & Weekend

P3: Semaine & Weekend P4: Soir & Weekend

P5: Matin, Soir (Salle de Bain)

P6: Matin, Après midi & Weekend

P7: 7H – 19H (Bureau)

P8: 8H - 19H & Samedi (Magasin)

P9: Weekend (Maison secondaire)

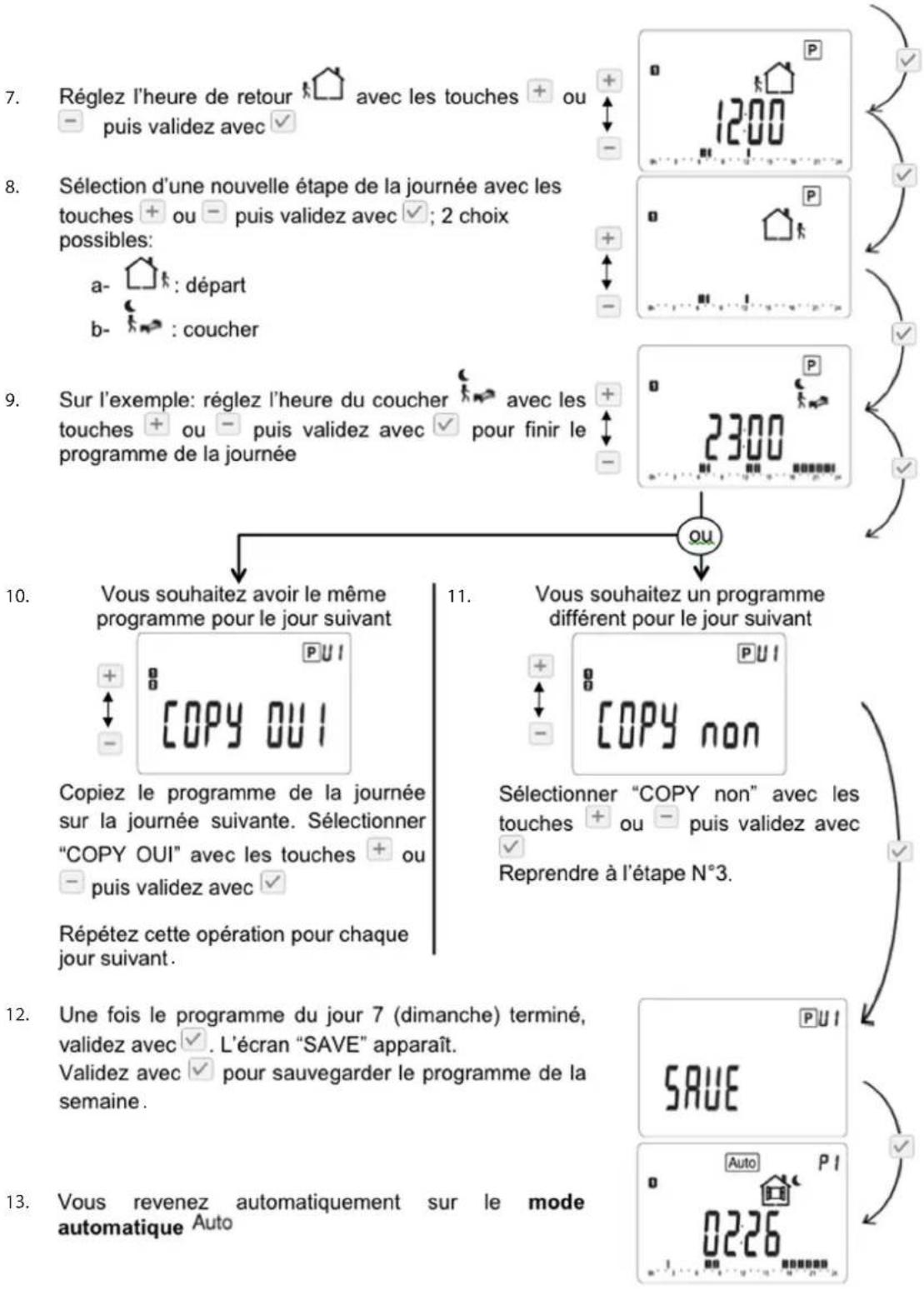

6.3.7.b. Programmes utilisateur (U1 à U4)

Conseils concernant la programmation:

• La programmation se fera par pas de 30 minutes. (1 palier =>1 période =
• le 1er jour du programme est le 1er jour de la semaine ( 1= Lundi).

• Utilisez la touche de navigation pour revenir à l'étape précédente.

• Choisissez le programme utilisateur avec les touches + ou -

• Cet écran apparaît; vous pouvez démarrer votre programmation
• 1ère étape de la journée, le lever ⚡️ R églez l'heure de début de période pendant laquelle la température de confort est suivie avec les touches ou puis validez avec √

• Sélection de la 2ème étape de la journée pendant laquelle la température réduite est suivie avec les touches ou puis validez avec ;2 choix possibles

• : départ

• : couché

• Sur l'exemple: réglez l'heure de votre départ avec les touches ou puis validez avec √

• Si l'étape précédente est un départ, cette étape est automatiquement un retour Si l'étape précédente est le coucher, reportez-vous à l'étape N°9
• Si l'étape précédente est un départ, cette étape est automatiquement un retour
• Si l'étape précédente est le coucher , reportez-vous à l'étape N°9

6.3.8 Menu information

Dans ce menu, vous avez accès aux informations techniques du radiateur:

• Température
• Consommation d'énergie par :
  • Jour
• Semaine
  • Mois
  • Année
  • Total

r naviguer dans ce menu, utilisez les touches ou + -

Pas de remise à zéro possible pour toutes les informations dans ce menu.

Remarque : dans ce menu, n'utilisez pas les touches de navigation ou pour vous déplacer.

Descriptif des écrans:

Température ambiante

Consommation électrique du jour en cours en kWh

Consommation électrique du jour précédent en kWh

Consommation électrique de la semaine en cours en kWh

Consommation électrique de la semaine précédente en kWh

Consommation électrique du mois en cours en kWh

Consommation électrique de chacun des 12 derniers mois en kWh par appuis sur la touche

Consommation électrique de l'année en cours en kWh

Consommation électrique de chacune des 4 années précédentes en kWh par appuis sur la touche +

Consommation en kWh depuis la première mise en service. Sur 6 chiffres

6.3.9 Mode arrêt

Utilisez le mode arrêt uniquement si vous désirez arrêter votre installation de chauffage.

1. Selectionnez le mode de programmation à l'aide des touches de navigation ou puis validez √

2. L'écran affiche :

- Votre installation ne sera pas protégée contre le gel avec ce mode de fonctionnement.

Une fois votre thermostat à l'arrêt, un appui bref sur la touche √ vous permettra de visualiser la température ambiante.

6.3.10 Mode Fil Pilote FP

Ce mode est actif quand le radiateur est commandé par une centrale de programmation.

FP est affiché en haut à droite accompagné par le symbole de la fonction commandée par le fil pilote.

Le mode de fonctionnement réel dépend du signal du fil pilote et le mode sélectionné sur le radiateur, de la manière suivante

	Ordre sur le fil pilote	Mode résultant
Mode confort	Confort	Confort
	Confort -1°	Confort -1°
	Confort -2° Confort -2°
	Confort -3.5° Confort -3.5°
	Hors gel	Hors gel
	Arrêt	Arrêt
Mode réduit	Confort	Réduit
	Confort -1°
	Confort -2°
	Confort -3.5°	Confort -3.5°
	Hors gel	Hors gel
	Arrêt	Arrêt
Mode hors gel	Confort	Hors gel
	Confort -1°
	Confort -2°
	Confort -3.5°
	Hors gel
	Arrêt	Arrêt
Mode arrêt	Confort	Arrêt
	Confort -1°
	Confort -2°
	Confort -3.5°
	Hors gel
	Arrêt

6.3.11 Fonctions spéciales

6.3.11.1 Verrouiller le clavier

Pour verrouiller le clavier, appuyez et maintenez la touche √, puis dans le même temps, appuyez sur l'une des touches de navigation ◀ ou ▶.

Le logo poparaît. Le mode actif est affiché.

Pour déverrouiller le clavier, répétez les opérations décrites ci-dessus.

6.3.11.2 Chauffage

Le symbole est affiché pendant toute la durée du cycle de chauffage

6.3.11.3 Détection d'ouverture de fenêtre

Cet icône apparaît si la détection de fenêtre est activée.

L'électronique est capable d'interpréter si les fenêtres ont été ouvertes. Dans ce cas, le radiateur est coupé.

L'icône clignote quand il y a détection d'une fenêtre qui s'ouvre.

Cette fonction est désactivée en réglant le paramètre 07, tel que décrit dans la section 6.4.

La détection de fenêtre est active dans tous les modes.

Dans le cas de variation brutale de température (> à 5°C) demandée par l'utilisateur ou le fil pilote, il se peut qu'une détection soit active.

Cette fonction est disponible dans le menu Paramètres utilisateur

Le système de contrôle intelligent de la température activera votre installation à l'avance (2 heures maximum) pour assurer l'obtention de la température désirée à l'heure programmée en mode automatique

6.4 Paramètres utilisateur

Pour accéder à ce menu, appuyez sur le bouton pendant environ 8s. Les valeurs soulignées sont les valeurs par défaut.

N° sous menu	Fonction	Afficheur avec options possibles
01 Langue, Français ou Anglais		LANG FrA	LANG ENG
02 Degrés Celsius (°C) ou Fahrenheit (°F)		dEG CEL	dEG FAR
03 Format de l'heure		0000 24H	0000 12H.
04	Changement automatique d'heure d'été / hiver	Ch6H ou i	Ch6H non
05 L'étalonnage du capteur de température		AirC ou i	AirC non
06	Le thermostat démarre automatiquement pour assurer l'obtention de la température désirée à l'heure programmée en mode automatique Auto	ITCS non	ITCS ou i
07	Fonction de détection d'ouverture de fenêtre ☐	FEN ou i	FEN non
09	Retour à la configuration usine.Appuyez pendant 10s sur la touche √pour revenir à la configuration usine	EFFACER
10 Version du logiciel
11 Fin: sortie du menu utilisateur		Fin

6.5 Réglage de l'heure :

Vous pouvez à tout moment accéder à ce menu de réglage de l'heure et de la date par un appui long de 4 secondes sur la touche OK

1. Les heures clignotent, réglage possible en appuyant sur la touche ou - , validation par la touche √
2. Les minutes clignotent, réglage possible en appuyant sur la touche ou - , validation par la touche √
3. Le jour clignote, réglage possible en appuyant sur la touche ou, validation par la touche √
4. Après 5 secondes vous allez à l'écran suivant.
5. Le jour du mois clignote, réglage possible en appuyant sur la touche ou - , validation par la touche √
6. Le mois clignote, réglage possible en appuyant sur la touche -ou , validation par la touche √
7. L'année clignote, réglage possible en appuyant sur la touche ou validation par la touche pour revenir à l'écran du mode de chauffage actif.

7. NETTOYAGE DU RADIATEUR

Pour votre sécurité, avant toute opération d'entretien, couper l'alimentation de votre appareil avant de procéder à son nettoyage.

Exécuter les opérations de nettoyage avec le radiateur arrêté et froid.

Pour le corps de chauffe, ne pas utiliser de produits abrasifs ou corrosifs, utiliser par exemple de l'eau savonneuse puis essuyer le corps avec un chiffon doux.

Pour le nettoyage de la partie en plastique du thermostat, utiliser exclusivement un chiffon sec et éviter tout contact avec des produits chimiques ou de l'alcool.

8. PANNES

En cas de panne, ne pas utiliser l'appareil et le débrancher de l'alimentation électrique. Pour la réparation, n'ouvrez pas le radiateur, s'adresser exclusivement à des techniciens agréés et autorisés à intervenir sur ce type de produit.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Cet appareil a été rempli avec une quantité précise de fluide caloporteur.

Les réparations qui nécessitent l'ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.

Le fabricant décline toute responsabilité pour les dommages aux personnes, animaux et choses dérivant de manipulations ou d'interventions incorrectes sur le radiateur

PROBLÈME ÉTAT DE RADIATEUR CAUSE POSSIBLE SOLUTION
Le radiateur ne chauffe pas Thermostat digital éteint Absence d'alimentation électrique		Contrôler la présence de la tension de secteur.
Le radiateur ne chauffe pas	Thermostat digital activé en mode de programmation P	La programmation prévoit le radiateur au niveau bas	Contrôler les paramètres de programmation.
Le radiateur ne chauffe pas	Thermostat digital activé en mode confort ou mode de programmation P	Anomalie de fonctionnement de la résistance électrique ou de la carte de réglage	Contacter le service après-vente pour la réparation.
Le radiateur ne chauffe pas	Thermostat digital activé en mode confort ou mode de programmation ou mode réduit ou mode hors gel	La température dans la pièce est supérieure à la valeur programmée	Contrôler la température sélectionnée.
Le radiateur ne chauffe pas suffisamment en position confort	Thermostat digital activé dans le mode souhaité	La puissance du radiateur est insuffisante par rapport aux dimensions de la pièce	Remplacer le radiateur par un radiateur de puissance plus élevée.
Le radiateur ne chauffe pas	Le thermostat digital affiche le code "E1" en haut à droite	Sonde de température déconnectée	Contacter le service après-vente pour la réparation.
Le radiateur ne chauffe pas	Le thermostat digital affiche le code "E2" en haut à droite	Sonde de température en court circuit	Contacter le service après-vente pour la réparation.
Le radiateur ne chauffe pas	Le thermostat digital affiche le code "E3" en haut à droite	Température de la sonde annormalement élevée (T°> à 50°C)	Vérifier que vous n'avez pas d'objet pouvant perburber la sonde située en bas à droite du radiateur.

9. GARANTIE

Le radiateur est garanti 3 ans contre tout défaut de fabrication, à compter de la date d'achat: 3 ans le thermostat et 10 ans le corps de chauffe. La garantie sera prise en considération sur présentation de la facture d'achat datée.

L'installation doit être conforme aux normes en vigueur et aux règles de l'art.

Les pièces d'usure, consommables et accessoires sont exclues de la garantie, ainsi que les casses dues au transport et les démontages non autorisés.

10. ENVIRONNEMENT

Le symbole placé sur l'appareil indique la récolte séparée des appareils électriques et électroniques.

Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Merci de recycler l'emballage dans les points de collecte prévus à cet effet.

nction! Une élimination incorrecte des appareils électriques pourrait impliquer des pénalités.

Lorsque le radiateur est mis au rebut, respecter les normes en vigueur sur l'élimination de l'huile.

DÉCLARATION DES PERFORMANCES N° RE00004

Ce document est établi conformément aux dispositions du Règlement (UE) n° 305/2011 du Parlement européen et du Conseil du 9 mars 2011.

1. Code d'identification unique du produit type:

Radiateur Électrique RE00004

1. identification du produit, conformément à l'article 11, paragraphe 4, du Règlement UE n° 305/2011:

Modèle: ALIDEA Marque Commerciale: Equation

Numéro de lot: voir étiquette apposée sur le produit.

1. Usage ou usages prévus du produit de construction, conformément à la spécification technique harmonisée applicable, comme prévu par le fabricant:

Radiateurs électriques pour les bâtiments à installation fixe.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, conformément à l'article 11, paragraphe 5:

Fondital Spa

Via Cerreto, 40

1. Mandataire: ____

2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du produit de construction, conformément à l'annexe V du Règlement UE n° 305/2011:

Système 3

1. Essais conformes à la nome EN 60335.1 EN60335.2.30 EN62233 effectués par:

LCIE

qui a délivré la licence NF Electricité n° 639370

1. Point non-applicable.

2. Performances déclarées:

Caractéristiques essentielles Performances			Spécifications techniques harmonisées
Tension du réseau 230V +/-10% AC	50 Hz
Puissance de la résistance chauffante	Mod. ALIDEA FD5810 1000 W
	Mod. ALIDEA FD5815 1500 W
	Mod. ALIDEA FD5818 1800 W
Classe d'isolation électrique Classe II			EN 60335
Indice de protection IP IP24
Dimensions (mm) LxHxP	Mod. ALIDEA FD5810 597x574x80
	Mod. ALIDEA FD5815 914x574x80
	Mod. ALIDEA FD5818 1073x574x80

1. Les performances du produit identifié aux points 1 et 2 sont conformes aux performances déclarées indiquées au point 9. La présente déclaration des performances est établie sous la seule responsabilité du fabricant identifié au point 4.

Signée au nom et pour: Fondital Spa par

Cavallini Roberto Directeur technique

Radiateur aluminium à inertie fluide avec thermostat digital programmable

l'assistance téléphonique

Au 0810 634 634*, 7j/7 nos experts vous conseillent.

*N° Azur : 0,028 €/min après un coût de connexion de 0,078 €.

LEROY MERLIN

Rue Chanzy - Lezennes

59712 LILLE - Cédex 9

Le Producteur se réserve le droit de modifier sans préavis les indications reportées dans la présente notice si cela nous semble opportun, tout en laissant les caractéristiques essentielles inchangées.

IST ALIDEA FR IST 03 F 045-01
