Type de produit	Projecteur LED avec détecteur de mouvement
Modèle	LLL 14718
Marque	GEV
Dimensions (L x H x P)	124 x 140 x 117 mm
Poids	Non spécifié
Alimentation	230 V, 50 Hz
Puissance d'éclairage	2 LED de 4 W (sans entretien)
Flux lumineux	450 lumens
Couleur de la lumière	6300 K (lumière blanche froide)
Indice de rendu des couleurs	> 65
Angle de rayonnement	30°
Zone de détection	140°
Portée	Environ 8 m (selon hauteur de montage)
Durée d'activation	25 s à 5 min (réglable en continu)
Interrupteur crépusculaire	3 à 1000 lux (réglable en continu)
Type de protection	IP44
Classe de protection	II
Hauteur de montage recommandée	1,8 m
Matériau	Non spécifié
Fonctions principales	Détection infrarouge passive, allumage automatique sur mouvement, réglages temps et luminosité
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un spécialiste ; couper l'alimentation avant intervention ; ne pas démonter ni modifier
Réparabilité / Pièces détachées	LED non remplaçable ; pas de pièces détachées prévues
Garantie	Garantie exclue en cas de non-respect de la notice

FOIRE AUX QUESTIONS - LLL 14718 GEV

Comment installer le projecteur LLL 14718 ?

L'installation doit être réalisée par un spécialiste conformément aux prescriptions en vigueur. Coupez l'alimentation électrique (fusible secteur) avant toute intervention. Suivez les schémas B à E pour le montage et le branchement (voir fig. D pour le raccordement électrique).

Comment régler la durée d'allumage ?

Utilisez le bouton TEMPS (fig. F) pour régler la durée d'activation de 25 secondes à 5 minutes, en continu.

Comment régler le seuil de luminosité (crépusculaire) ?

Tournez l'interrupteur LUX (fig. G) pour régler le seuil entre environ 3 et 1000 lux. Plus la valeur est basse, plus il faudra qu'il fasse sombre pour que le détecteur s'active.

Pourquoi le projecteur ne s'allume-t-il pas ?

Vérifiez d'abord que l'interrupteur LUX n'est pas réglé trop haut (position jour). Assurez-vous que l'alimentation est sous tension. Vérifiez également que le détecteur n'est pas obstrué et que la zone de détection est libre de tout obstacle. Si le problème persiste, contactez un spécialiste.

Comment réduire la zone de détection ?

Vous pouvez réduire la zone de détection en découpant partiellement le capuchon de lentille fourni. Cela permet de limiter l'angle ou la portée selon vos besoins.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est de 1,8 mètre pour une détection optimale.

Le projecteur peut-il être utilisé en extérieur ?

Oui, le projecteur est certifié IP44, ce qui le protège contre les projections d'eau et les corps solides. Il convient donc pour une utilisation en extérieur, à condition d'être installé correctement.

Comment nettoyer le projecteur ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Vérifiez les réglages (TEMPS et LUX). Si le défaut persiste, consultez la notice détaillée. Ne tentez pas de réparer vous-même ; faites appel à un professionnel.

Comment recycler le projecteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de collecte sélective pour équipements électriques et électroniques. Renseignez-vous auprès de votre municipalité.

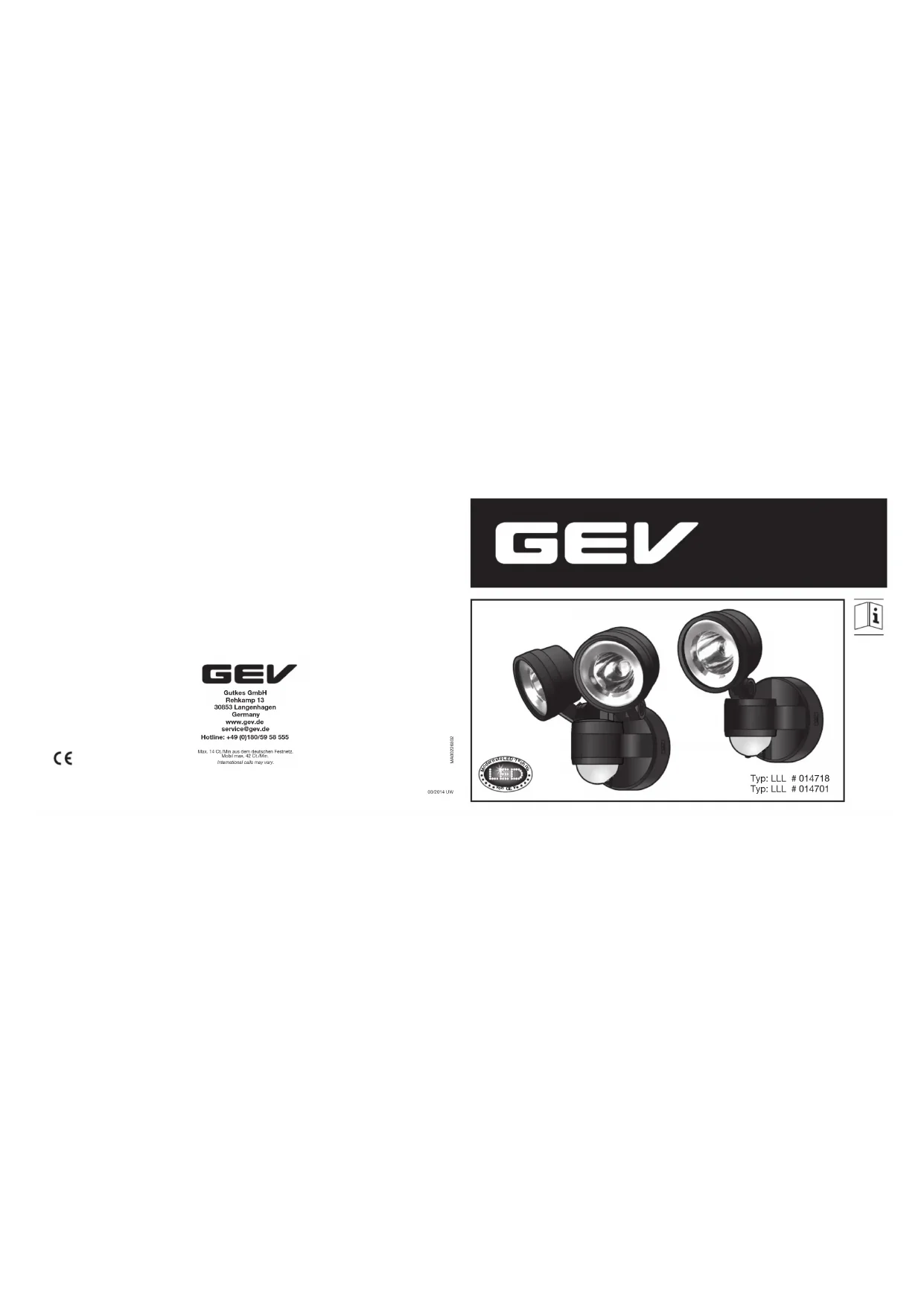

MODE D'EMPLOI LLL 14718 GEV

Projecteur à LED avec détecteur de mouvement

En achetant cet article, vous avez choisi un produit GEV de qualité supérieure. Pour l'utiliser dans les meilleures conditions, nous vous recommandons de lire attentivement ce mode d'emploi. Conservez soigneusement ce document en vue d'une éventuelle consultation future.

Fonctionnement

Le projecteur à LED avec détecteur de mouvement utilise la technologie infrarouge passive. Le projecteur s'allume dès que le capteur infrarouge passif perçoit une source de chaleur en mouvement dans sa zone de détection. Les sources de chaleur immobiles, en revanche, n'ont aucun effet sur le détecteur de mouvement. L'interrupteur crépusculaire réglable sert à l'activation et à la désactivation automatique du mouvement des mouvements on fonction d'un seuil de luminosité prédéfini. Le détecteur active la LED lorsqu'il repère un mouvement et, selon le réglage, la désactive 25 s à 5 min après le dernier mouvement perçu.

Consignes de sécurité

L'installation de ce produit doit impérativement être effectuée par un spécialiste et conformément aux prescriptions en vigueur. L'alimentation électrique doit obligatoirement être coupée (fusible secteur déconnecté) pendant toute la durée de l'installation. Le câble

d'alimentation ne doit être soumis à aucune tension.

La garantie ne couvre en aucun cas les dommages dus à un non-respect de la présente notice. Nous déclinons par ailleurs toute responsabilité quant aux éventuels dommages indirects.

De même, nous ne pourrons être tenus pour responsables des éventuels dommages matériels ou blessures corporelles résultant de manipulations inappropriées ou du non-respect des consignes de sécurité. Dans de tels cas de figure, tout recours en garantie sera exclu.

En outre, pour des raisons de sécurité et de conformité, le démontage et la modification du produit sont interdits.

Lieu de montage et

positionnement

La détection de mouvement est optimale lorsque le sens des déplacements est perpendiculaire au détecteur. Il est donc important que le détecteur soit fixé de sorte que les déplacements ne se fassent pas directement face à lui.

Installation

Installez le luminaire conformément aux flg. B à E. Raccordez le câble d'alimentation conformément au schéma électrique (flg. D).

Réglages

TEMPS permet de régler la durée d'allumage entre 25 s et 5 min. (fig. F). LUX Interrupteur crépusculaire de 3 à 1000 lux env. (fig. G).

Le détecteur de mouvement peut être réglé horizontalement (fig. H). La zone de détection et la portée peuvent être réduites au moyen d'un capuchon de lentille découpable.

Réglez l'orientation du projecteur à LED selon vos besoins (fig. 1).

Remarques concernant le recyclage

Cet appareil ne doit en aucun cas être jeté avec les ordures ménagères. Les propriétaires d'équipements électriques ou électroniques usagés ont en effet l'obligation légale de les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les possibilités de recyclage.

Caractéristiques techniques

Alimentation

230

V

-, 50 Hz

Zone de détection 140°

Portée env. 8 m, selon la hauteur de montage

Durée d'activation env. 25 s à 5 min, réglable en continu

Interrupteur crépusculaire env. 3 à 1 000 lux, réglable en continu

Puissance d'éclairage du LLL 14701 1 LED 4 W, sans entretien

Puissance d'éclairage du LLL 14718 2 LED 4 W, sans entretien

Flux lumineux du LLL 14701 225 lumens

Flux lumineux du LLL 14718 450 lumens

Couleur de la lumière 6300 K

Indice de rendu de couleur > 65

Angle de rayonnement de la LED 30°

Type de protection IP44

Classe de protection II

Hauteur de montage recommandée 1,8 m

Dimensions du LLL 14701 env. | 75 x h 140 x p 145 mm

Dimensions du LLL 14718 env. l 124 x h 140 x p 117 mm

Des modifications techniques et esthétiques peuvent être apportées sans notification préalable.
