ST860K - Moniteur BENQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur grand format (Large Format Display)
Marque	BenQ
Modèle	ST860K
Taille de l'écran	86 pouces (218,4 cm)
Technologie de panneau	IPS, rétroéclairage LED direct
Résolution native	3840 x 2160 (4K UHD)
Luminosité	400 cd/m²
Taux de contraste	1200:1
Temps de réponse	8 ms
Angle de vision	178° horizontal / 178° vertical
Connectivité	4x HDMI, 4x USB Type A (lecture), RJ45, entrée audio ligne, sortie audio 3,5 mm, sortie coaxiale
Haut-parleurs intégrés	2 x 10 W
Dimensions (L x H x P)	1934 x 1110 x 83 mm
Poids net	68,8 kg
Consommation électrique (max.)	300 W
Consommation en veille	< 0,5 W
Tension d'alimentation	100-240 V AC, 50-60 Hz
Système d'exploitation	Android 6.0
Stockage interne	16 Go
Normes de sécurité	CE
Température de fonctionnement	0 à 40 °C
Température de stockage	-10 à 60 °C
Humidité de fonctionnement	20 à 80 %
Montage mural	VESA 600 x 400 mm (vis M8)
Orientation	Paysage / Portrait
Accessoires inclus	Câble d'alimentation, câble HDMI, télécommande avec piles, guide rapide

FOIRE AUX QUESTIONS - ST860K BENQ

Comment installer le moniteur BenQ ST860K ?

Placez le moniteur sur une surface stable et plane. Pour le montage mural, utilisez un support VESA 600 x 400 mm et fixez-le solidement. Branchez le câble d'alimentation et les sources vidéo (HDMI). Allumez l'appareil avec la télécommande ou le bouton standby.

Quels types de connexions sont disponibles ?

Le ST860K dispose de 4 ports HDMI, 4 ports USB Type A (pour lecture de fichiers multimédias), une entrée audio ligne, une sortie audio 3,5 mm, une sortie coaxiale et un port RJ45 pour la mise en réseau.

Comment utiliser les fonctions OSD (menu à l'écran) ?

Utilisez les 6 boutons OSD situés sur le côté du moniteur. Appuyez sur le bouton Menu pour accéder aux réglages d'image, source, volume, etc. Naviguez avec les boutons de direction et confirmez avec le bouton OK.

Le moniteur prend-il en charge la lecture USB ?

Oui, branchez une clé USB sur l'un des ports USB Type A. Le moniteur lit les fichiers multimédias (images, vidéos, musique) aux formats FAT/FAT32. Notez que les ports USB ne peuvent pas être utilisés pour mettre à jour le logiciel.

Comment réduire la consommation d'énergie ?

Activez le mode veille via le menu OSD ou la télécommande. Le moniteur passe automatiquement en veille après une période d'inactivité (réglable). La consommation en veille est inférieure à 0,5 W.

Puis-je utiliser le moniteur en orientation portrait ?

Oui, le BenQ ST860K supporte l'orientation paysage et portrait. Pour une utilisation en portrait, assurez-vous que le support mural ou le pied permet la rotation.

Comment nettoyer l'écran ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux et sec (microfibre) pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon avec de l'eau distillée. N'utilisez jamais de produits chimiques, d'alcool ou de solvants.

Que faire si l'image ne s'affiche pas ?

Vérifiez que le câble HDMI est correctement branché et que la source est allumée. Essayez un autre port HDMI. Assurez-vous que la bonne source est sélectionnée via le menu. Si le problème persiste, redémarrez le moniteur et la source.

Le moniteur est-il compatible avec le logiciel de gestion MDA ?

Oui, le Multiple Display Administrator (MDA) est supporté. Vous pouvez gérer plusieurs affichages à distance via Windows (WinXP 32 bits, WinVista 32/64 bits SP2, Windows 7 32/64 bits). Installez le logiciel et suivez les instructions.

Où trouver les pièces détachées et la réparabilité ?

BenQ propose une garantie de 3 ans avec échange sur site. Pour les pièces détachées, contactez le service client BenQ ou un revendeur agréé. N'ouvrez jamais le moniteur vous-même ; confiez toute réparation à un professionnel.

MODE D'EMPLOI ST860K BENQ

Data sheet

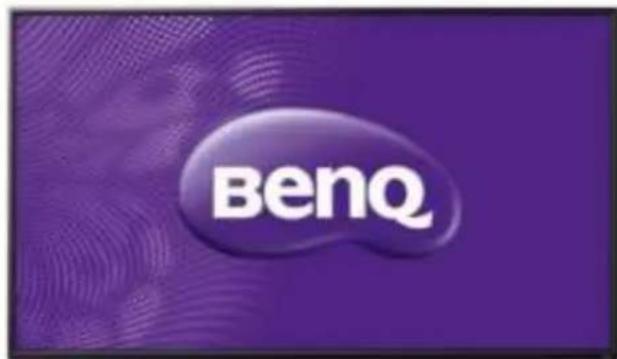

BenQ ST860K

Large Format Display

4K UHD 3840 x 2160
Android 6.0 OS System
- Multiple display administrator
X-Sign Support
- USB play back function

Model: ST860K Art. No. / EAN Code: 9H.F4DTK.NA2 / 471 8755 07380 9 Typ: 218.4 cm / 86" Wide LED Panel with IPS Technology native Resolution: 3840 x 2160 4K UHD / 16:9 Panel: 10 Bit Pixel pitch H/V: 0,49 mm / 0,49 mm Panel surface: Haze 3% Max. colors: 1.07 Billion Backlight: Direct LED Viewing angle H / V: 178° / 178° Contrast (static): 1.200:1 Brightness: 400 cd/m2 Response time: 8 ms
Input/ Output	Input: Line in (L/R), Power AC, HDMI x4, RJ45, USB Type A (playback) x4 Output: Line out (3,5mm)
Software	Multiple Display Control (MDA): Supported OS: WinXP 32 bit, WinVista 32/64 bit SP2, Windows 7 32/64 bit Particularity: Schedule function via MDA software possible OSD control at side: 6 OSD buttons and 1 standby button Features: Image Setting, Source / Volume Control, Sharpness Enhancement, HDMI-HDCP, 10 Bit color processing, EZ-Suite
Extra	Internal Speaker: 10 W x 2 Storage memory: 16 GB Mounting: 600 x 400 mm / M8 (4 holes) Display Orientation: Landscape/Portrait Operating hour per day: 18/7
Energy	Power supply: Internal Voltage for operation: 100 ~ 240 VAC; 50 - 60 Hz Power consumption (max.) / typ.: 300 W Sleep mode / Off mode: < 0.5 W / 0.5 W
Certification	Safety: CE Operation: +0 ~ +40°C; 20 ~ 80% air humidity Storage: -10 ~ +60°C; 20 ~ 85% air humidity
Environment	Weight net.: 68.8 kg Housing color: black Housing material: metal Bezel width T/B/L/R: 19 / 24 / 19 / 19 mm Dimension (W x H x D): 1934 x 1110 x 83 mm Standard Accessories: Power- / HDMI- cable, Remote incl. batteries, Shortguide
Characteristic	Warranty terms: 3 years on-site exchange

Data sheet

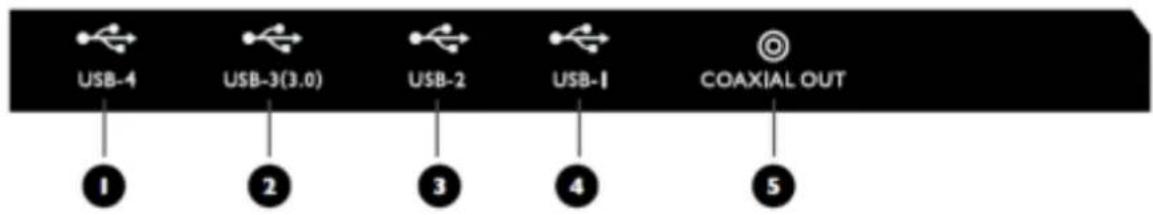

Input/output terminals

USB-4

Access multimedia files on USB drives directly.

USB-2

Access multimedia files on USB drives directly.

USB-3(3.0)

Access multimedia files on USB drives directly.

The users cannot use the USB port to update the software.
The USB ports only support FAT / FAT32 format.

USB-I

Access multimedia files on USB drives directly.

COAXIAL OUT

Output digital audio signals via a coaxial cable to an external device.

Data sheet

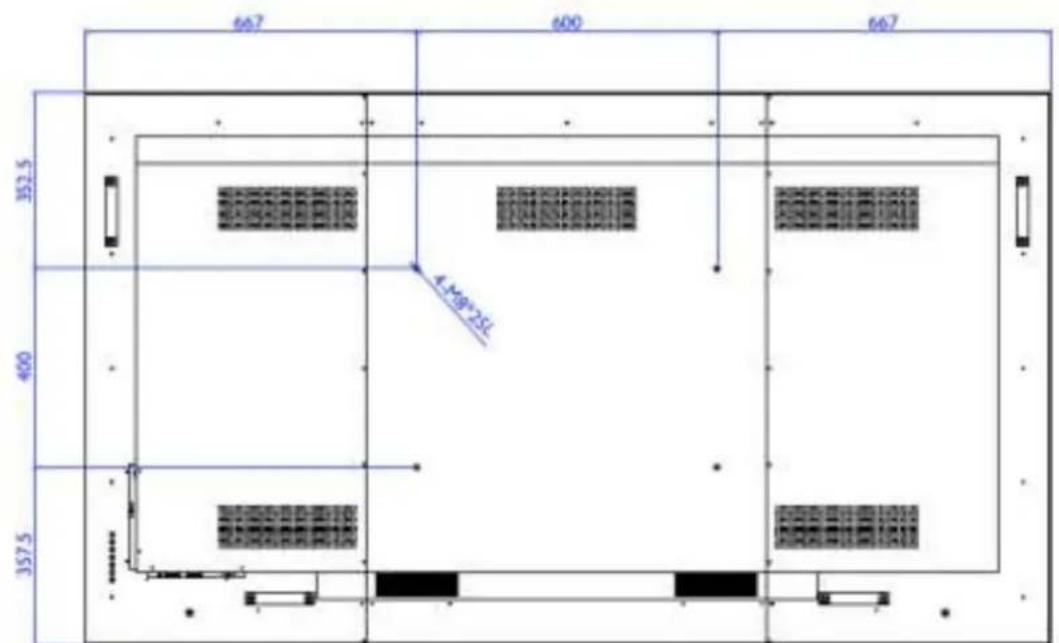

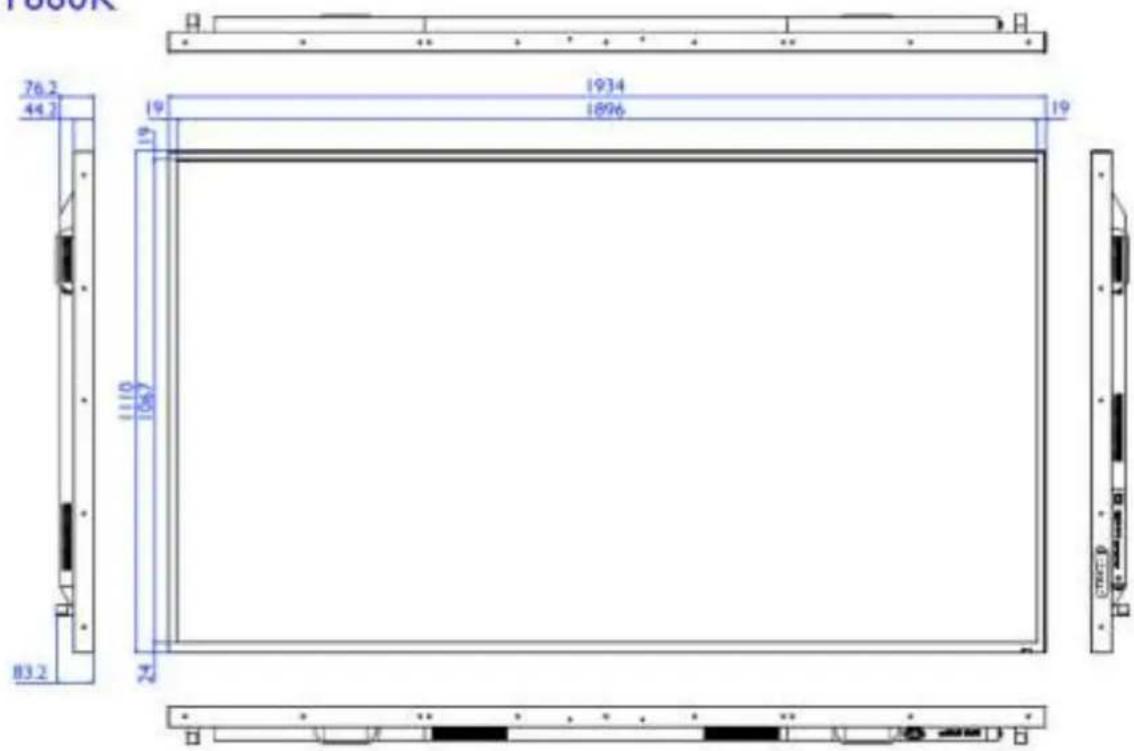

Dimension

ST860K
